Njega vozila259
1. Odvijač umetnite u udubljenjepoklopca, pritisnite u stranu i
oslobodite oprugu.
2. Izvucite svjetlo prema dolje, pazeći da pritom ne povučete
kabel.
3. Izvadite držač žarulje iz kućišta svjetla okretanjem u smjeru
suprotnom od kazaljke na satu.
4. Izvucite žarulju iz držača žarulje i zamijenite je.
5. Umetnite držač žarulje u kućište svjetla i okrenite u smjeru kazaljkena satu.
6. Umetnite svjetlo u oblogu branika i pustite da se zabravi.
Svjetla u unutrašnjosti
Svjetlo u unutrašnjosti, svjetla
za čitanje
Zamjenu sijalica prepustite servisu.
Svjetlo prtljažnika
Zamjenu sijalica prepustite servisu.
Osvjetljenje ploče s
instrumentima
Zamjenu sijalica prepustite servisu.

260Njega vozilaElektrični sustav

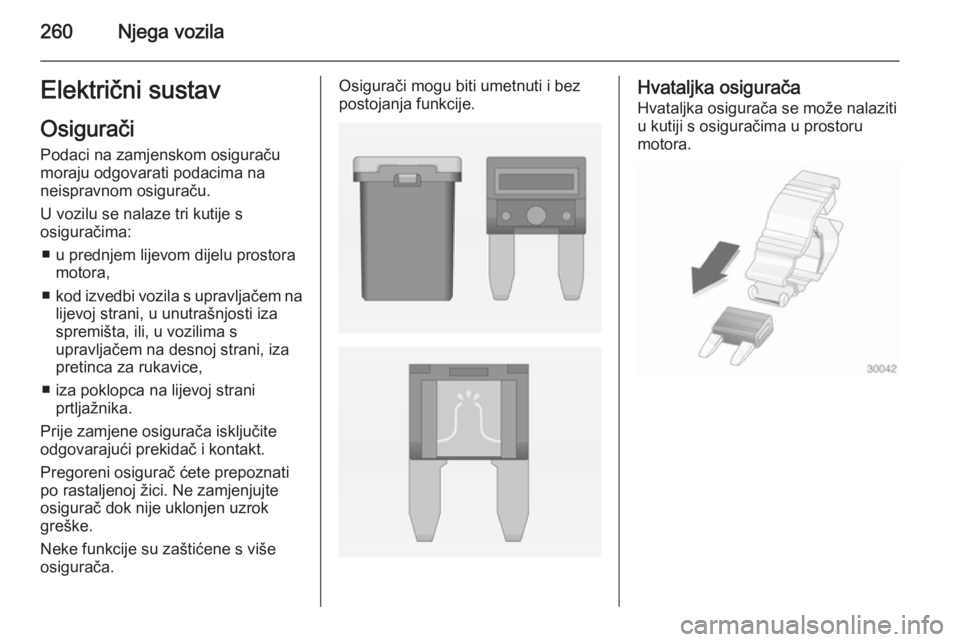

Osigurači Podaci na zamjenskom osiguraču
moraju odgovarati podacima na
neispravnom osiguraču.
U vozilu se nalaze tri kutije s
osiguračima:
■ u prednjem lijevom dijelu prostora motora,
■ kod izvedbi vozila s upravljačem na
lijevoj strani, u unutrašnjosti iza
spremišta, ili, u vozilima s
upravljačem na desnoj strani, iza
pretinca za rukavice,
■ iza poklopca na lijevoj strani prtljažnika.
Prije zamjene osigurača isključite
odgovarajući prekidač i kontakt.
Pregoreni osigurač ćete prepoznati
po rastaljenoj žici. Ne zamjenjujte
osigurač dok nije uklonjen uzrok
greške.
Neke funkcije su zaštićene s više osigurača.Osigurači mogu biti umetnuti i bez
postojanja funkcije.Hvataljka osigurača
Hvataljka osigurača se može nalaziti
u kutiji s osiguračima u prostoru
motora.

Njega vozila261
Hvataljku osigurača postavite na
različite tipove osigurača s gornje
strane ili bočno, i izvucite osigurač.
Kutija s osiguračima u
motornom prostoru
Kutija s osiguračima na prednjoj
lijevoj strani prostora motora.
Isključite poklopac i preklopite ga
prema gore sve dok se ne zaustavi.
Poklopac skinite okomito prema gore.

262Njega vozila
Br.Strujni krug1Upravljački modul motora2Lambda senzor3Ubrizgavanje goriva, sustav
paljenja4Ubrizgavanje goriva, sustav
paljenja5–6Grijanje retrovizora, protu‐
provalni alarmni sustav7Kontrola ventilatora, upravljački
modul motora, upravljački modul mjenjača8Lambda sonda, hlađenje motora9Senzor stražnjeg prozora10Osjetnik akumulatora vozila11Otvaranje prtljažnika12Prilagodljiva prednja svjetla,
automatska kontrola svjetla13ABS14Brisač stražnjeg prozoraBr.Strujni krug15Upravljački modul motora16Elektropokretač17Upravljački modul mjenjača18Grijanje stražnjeg stakla19Prednji električni prozori20Stražnji električni prozori21Stražnji električni centar22Lijevo dugo svjetlo (Halogeno)23Sustav pranja prednjih svjetala24Desno kratko svjetlo (Xenon)25Lijevo kratko svjetlo (Xenon)26Prednja svjetla za maglu27Grijanje diesel goriva28Sustav start-stop29Električna parkirna kočnica30ABS31Prilagodljivi tempomat32Zračni jastukBr.Strujni krug33Prilagodljiva prednja svjetla,
automatska kontrola svjetla34Povrat ispušnih plinova35Vanjski retrovizor, senzor za
kišu36Kontrola klime37Elektromagnet ventila kanistra38Vakuumska pumpa39Središnji upravljački modul40Uređaj za pranje vjetrobranskog
stakla, sustav za pranje
stražnjeg stakla41Desno dugo svjetlo (Halogeno)42Ventilator hladnjaka43Brisači vjetrobrana44Brisači vjetrobrana45Ventilator hladnjaka46–47Sirena

Njega vozila263
Br.Strujni krug48Ventilator hladnjaka49Pumpa goriva50Podešavanje visine svjetlosnog
snopa prednjeg svjetla,
prilagodljivo prednje svjetlo51Zatvarač zraka52Pomoćni grijač, diesel motor53Upravljački modul mjenjača,
upravljački modul motora54Podtlačna pumpa, sklop
instrumenata na ploči s
instrumentima, grijanje i
ventilacija, sustav klima uređaja
Nakon zamjene neispravnog
osigurača, zatvorite poklopac kutije s
osiguračima i pritisnite ga da se
uglavi.
Ako poklopac kutije s osiguračima
nije pravilno zatvoren, može doći do
kvara.
Kutija s osiguračima ploče
s instrumentima
U vozilima s upravljačem na lijevoj
strani, kutija s osiguračima se nalazi
iza spremišta na ploči s
instrumentima.
Otvorite spremište i gurnite ga lijevo
za otključavanje. Spremište
preklopite dolje i uklonite ga.
U vozilima s upravljačem na desnoj
strani, kutija s osiguračima se nalazi
iza poklopca u pretincu za rukavice.
Otvorite pretinac za rukavice, zatim
otvorite poklopac i preklopite ga dolje.

264Njega vozila
Br.Strujni krug1Zasloni2Vanjska svjetla, upravljački
modul karoserije3Vanjska svjetla, upravljački
modul karoserije4Infotainment sustav5Infotainment sustav, instrument6Priključak za napajanje, upaljač
za cigarete7Priključak za napajanjeBr.Strujni krug8Lijevo kratko svjetlo, upravljački
modul karoserije9Desno kratko svjetlo, upravljački
modul karoserije, modul zračnog jastuka10Brave vrata, upravljački modul
karoserije11Ventilator unutrašnjosti12–13–14Konektor za dijagnostiku15Zračni jastuk16Priključak za napajanje17Klima uređaj18Logistika19Upravljački modul karoserije20Upravljački modul karoserije21Sklop instrumenata na ploči s
instrumentima, protuprovalni
alarmni sustavBr.Strujni krug22Senzor paljenja23Upravljački modul karoserije24Upravljački modul karoserije25–26Utičnica u prtljažniku (ako nema
kutije s osiguračima u
prtljažniku) (jedino za izvedbu
Sports Tourer)
Kutija s osiguračima u
prtljažniku
Dvovolumen s 3 vrata,
dvovolumen s 5 vrata
Kutija s osiguračima je na lijevoj strani
prtljažnika iza poklopca.

Njega vozila265
Uklonite poklopac.
Sports Tourer
Kutija s osiguračima je na lijevoj strani prtljažnika iza poklopca.Preklopite zaslon i skinite.
Uklonite poklopac.
Namjena osigurača

266Njega vozila
Br.Strujni krug1–2Utičnica prikolice3Pomoć pri parkiranju4–5–6–7Sjedalo s električnim
podešavanjem8–9–10–11Modul prikolice, priključak
prikolice12Modul prikolice13Utičnica prikolice14Stražnje sjedalo, električno
preklapanje15–Br.Strujni krug16Unutarnji retrovizor, kamera za
vožnju unatrag17Priključak za napajanje18–19Grijanje kola upravljača20Krovni otvor21Grijanje prednjih sjedala22–23–24–25–26–27–28–29–30–Br.Strujni krug31Pojačalo, subwoofer32Aktivni sustav podešavanja
ovjesa, upozorenje za napu‐
štanje prometnog traka
Tijekom sastavljanja, uitisnite
prirubnicu u gumenu manžetu za
postizanje potpune sile zadržavanja.

Njega vozila267Alat vozila
Alat Vozila s kitom za popravak
gume
Neki alati i vučni priključci nalaze se
zajedno s kompletom za popravak gume u kutiji s alatom u prtljažnom
prostoru, ispod poklopca ploče poda.Dvovolumen s 3 i 5 vrataSports Tourer i kombi limuzina s 4
vrata
Na verziji sa sustavom stražnjeg
nosača 3 66, komplet za popravak
gume, odvijač i vučni priključak
nalaze se u ladici ispod sjedala
suvozača 3 64.
Vozila s rezervnim kotačemVarijanta 1a: dvovolumen s 3 i 5 vrata
s krutim ključem za kotače
Dizalica, alati i traka za učvršćenje
oštećenog kotača nalaze se u kutiji s
alatom ispod rezervnog kotača u prtljažnom prostoru. Ključ za kotač i
vučni priključak nalaze se u vrećici s
alatom smještenoj u ležištu rezervnog
kotača pored kutije s alatom.
Rezervni kotač 3 281.

268Njega vozila
Varijanta 1b: dvovolumen s 3 i 5 vrata
s preklopivim ključem za kotače
Isti sadržaj kao varijanta 1a, ali
preklopivi ključ za kotače umjesto krutog ključa za kotače nalazi se u
vreći s alatom.
Varijanta 2: Sports Tourer
Dizalica, alati i vučni priključak nalaze se u kutiji s alatom ispod rezervnog
kotača u prtljažnom prostoru. Ključ za
kotač i dugi vijak za učvršćivanje
oštećenog kotača (samo vozila s
manjim privremenim rezervnim
kotačem) nalaze se u vrećici s alatom smještenoj u ležištu rezervnog kotačapored kutije s alatom. Rezervni kotač
3 281.
Varijanta 3: kombi limuzina s 4 vrata
Dizalica i alati nalaze se u kutiji s
alatom ispod rezervnog kotača u
prtljažnom prostoru. Ključ za kotač,
vučni priključak i dugi vijak za
učvršćivanje oštećenog kotača
(samo vozila s manjim privremenim
rezervnim kotačem) nalaze se u
vrećici s alatom smještenoj u ležištu rezervnog kotača pored kutije s
alatom. Rezervni kotač 3 281.
