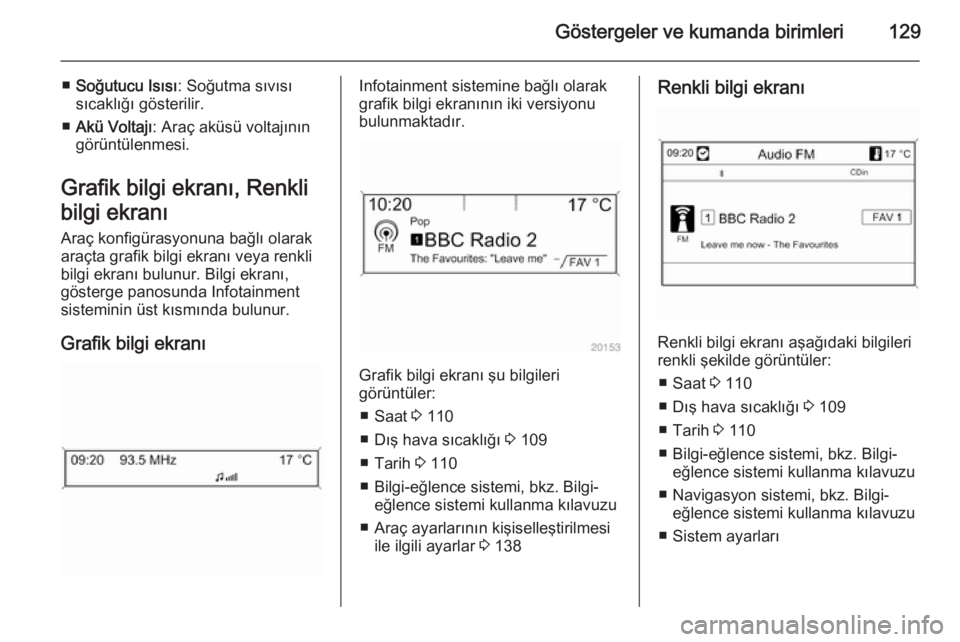

Göstergeler ve kumanda birimleri129
■Soğutucu Isısı : Soğutma sıvısı
sıcaklığı gösterilir.
■ Akü Voltajı : Araç aküsü voltajının
görüntülenmesi.
Grafik bilgi ekranı, Renkli bilgi ekranı
Araç konfigürasyonuna bağlı olarak
araçta grafik bilgi ekranı veya renkli
bilgi ekranı bulunur. Bilgi ekranı,
gösterge panosunda Infotainment
sisteminin üst kısmında bulunur.
Grafik bilgi ekranıInfotainment sistemine bağlı olarak
grafik bilgi ekranının iki versiyonu
bulunmaktadır.
Grafik bilgi ekranı şu bilgileri
görüntüler:
■ Saat 3 110
■ Dış hava sıcaklığı 3 109
■ Tarih 3 110
■ Bilgi-eğlence sistemi, bkz. Bilgi- eğlence sistemi kullanma kılavuzu
■ Araç ayarlarının kişiselleştirilmesi ile ilgili ayarlar 3 138
Renkli bilgi ekranı
Renkli bilgi ekranı aşağıdaki bilgileri
renkli şekilde görüntüler:
■ Saat 3 110
■ Dış hava sıcaklığı 3 109
■ Tarih 3 110
■ Bilgi-eğlence sistemi, bkz. Bilgi- eğlence sistemi kullanma kılavuzu
■ Navigasyon sistemi, bkz. Bilgi- eğlence sistemi kullanma kılavuzu
■ Sistem ayarları

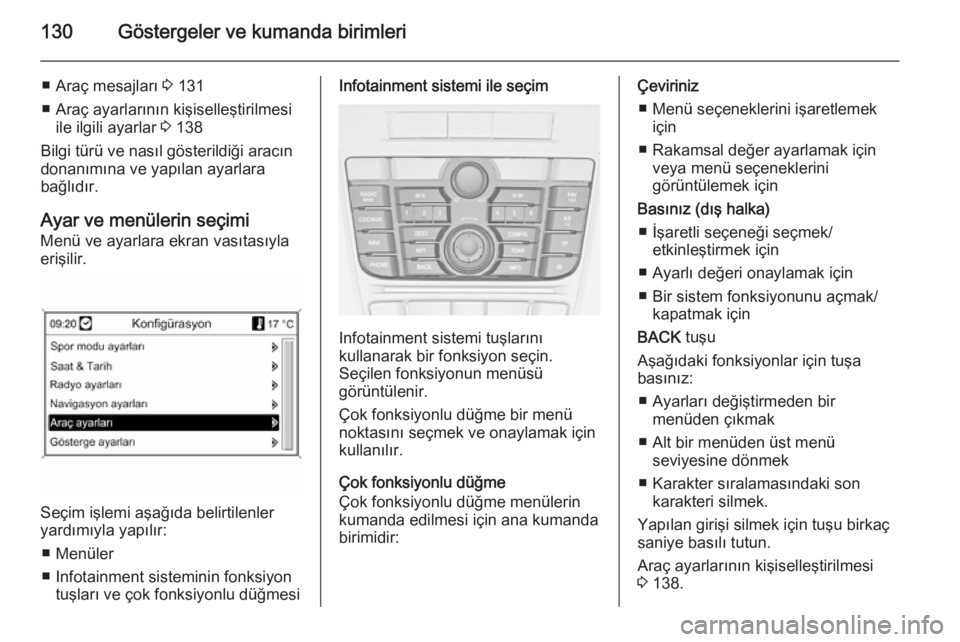

130Göstergeler ve kumanda birimleri
■ Araç mesajları 3 131
■ Araç ayarlarının kişiselleştirilmesi ile ilgili ayarlar 3 138
Bilgi türü ve nasıl gösterildiği aracın donanımına ve yapılan ayarlara
bağlıdır.
Ayar ve menülerin seçimi
Menü ve ayarlara ekran vasıtasıyla
erişilir.
Seçim işlemi aşağıda belirtilenler
yardımıyla yapılır:
■ Menüler
■ Infotainment sisteminin fonksiyon tuşları ve çok fonksiyonlu düğmesi
Infotainment sistemi ile seçim
Infotainment sistemi tuşlarını
kullanarak bir fonksiyon seçin.
Seçilen fonksiyonun menüsü
görüntülenir.
Çok fonksiyonlu düğme bir menü
noktasını seçmek ve onaylamak için
kullanılır.
Çok fonksiyonlu düğme
Çok fonksiyonlu düğme menülerin
kumanda edilmesi için ana kumanda birimidir:
Çeviriniz
■ Menü seçeneklerini işaretlemek için
■ Rakamsal değer ayarlamak için veya menü seçeneklerini
görüntülemek için
Basınız (dış halka) ■ İşaretli seçeneği seçmek/ etkinleştirmek için
■ Ayarlı değeri onaylamak için
■ Bir sistem fonksiyonunu açmak/ kapatmak için
BACK tuşu
Aşağıdaki fonksiyonlar için tuşa basınız:
■ Ayarları değiştirmeden bir menüden çıkmak
■ Alt bir menüden üst menü seviyesine dönmek
■ Karakter sıralamasındaki son karakteri silmek.
Yapılan girişi silmek için tuşu birkaç
saniye basılı tutun.
Araç ayarlarının kişiselleştirilmesi
3 138.

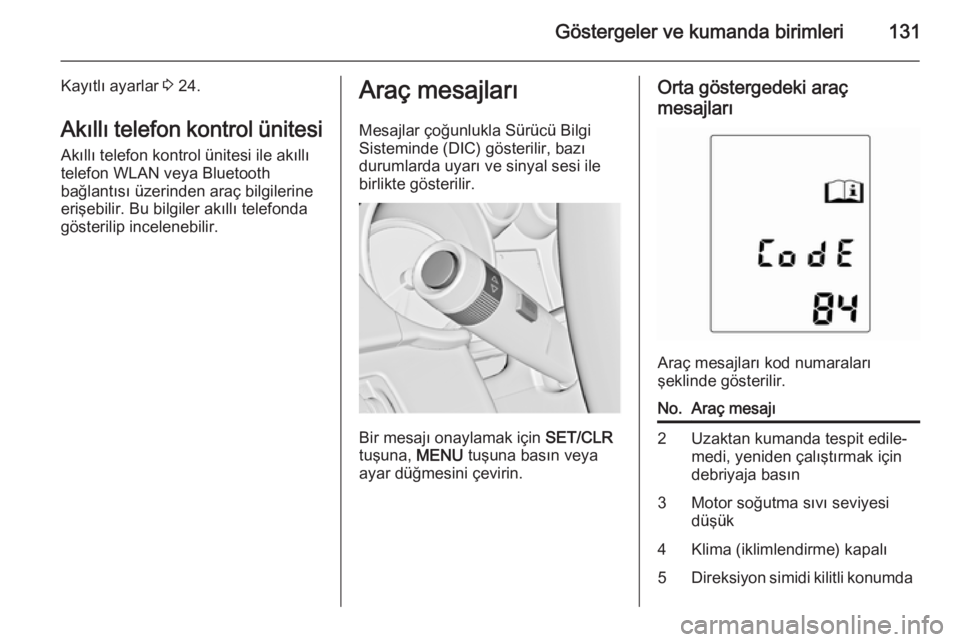

Göstergeler ve kumanda birimleri131
Kayıtlı ayarlar 3 24.
Akıllı telefon kontrol ünitesi
Akıllı telefon kontrol ünitesi ile akıllı
telefon WLAN veya Bluetooth
bağlantısı üzerinden araç bilgilerine
erişebilir. Bu bilgiler akıllı telefonda gösterilip incelenebilir.Araç mesajları
Mesajlar çoğunlukla Sürücü Bilgi
Sisteminde (DIC) gösterilir, bazı
durumlarda uyarı ve sinyal sesi ile
birlikte gösterilir.
Bir mesajı onaylamak için SET/CLR
tuşuna, MENU tuşuna basın veya
ayar düğmesini çevirin.
Orta göstergedeki araç
mesajları
Araç mesajları kod numaraları
şeklinde gösterilir.
No.Araç mesajı2Uzaktan kumanda tespit edile‐ medi, yeniden çalıştırmak için
debriyaja basın3Motor soğutma sıvı seviyesi
düşük4Klima (iklimlendirme) kapalı5Direksiyon simidi kilitli konumda

132Göstergeler ve kumanda birimleri
No.Araç mesajı6Elektrikli park frenini çözmekiçin fren pedalına basın7Direksiyon simidini çevirin,
kontağı kapatın ve açın9Direksiyon simidini çevirin,
motoru tekrar çalıştırın12Araç aşırı yüklü13Kompresör aşırı ısındı15Orta üst fren lambasında arıza
var16Fren lambası arızası17Far seviye ayarlamasında arıza18Sol kısa huzmeli farda arıza19Arka sis lambasında arıza20Sağ kısa huzmeli farda arıza21Sol sinyal lambasında arıza22Sağ sinyal lambasında arıza23Geri vites lambasında arızaNo.Araç mesajı24Plaka aydınlatmasında arıza25Sol ön sinyal lambasında arıza26Sol arka sinyal lambasında
arıza27Sağ ön sinyal lambasında arıza28Sağ arka sinyal lambasında
arıza29Karavan/römork fren lambasını
kontrol edin30Karavan/römork geri vites
lambasını kontrol edin31Karavan/römork sol sinyal
lambasını kontrol edin32Karavan/römork sağ sinyal
lambasını kontrol edin33Karavan/römork arka sis
lambasını kontrol edin34Karavan/römork arka lambasını kontrol edinNo.Araç mesajı35Uzaktan kumanda pilini
değiştirin48Yan kör nokta alarm sistemini
temizleyin49Şerit değiştirme uyarısı hazır
değil53Yakıt kapağını sıkıştırın54Dizel yakıt filtresinde su var55Dizel partikül filtresi tıkanmıştır
3 17556Ön akstaki lastiklerde basınç
dengesizliği57Arka akstaki lastiklerde basınç
dengesizliği58Lastik basınç kontrol sistemi
sensörüne sahip olmayan lastik tespit edildi59Sürücü camını açın ve kapatın60Ön yolcu camını açın ve kapatın61Arka sol camı açın ve kapatın

Göstergeler ve kumanda birimleri133
No.Araç mesajı62Arka sağ camı açın ve kapatın65Hırsızlık teşebbüsünde bulu‐
nuldu66Hırsızlık alarm sistemine bakım yaptırın67Direksiyon kilidine bakım
yaptırın68Servo direksiyona bakım
yaptırın69Süspansiyon sistemine bakım
yaptırın70Seviye kontrol sistemine bakım
yaptırın71Arka aksa bakım yaptırın74Sürüşe duyarlı ön farlara (AFL)
bakım yaptırın75Klima sistemine bakım yaptırın76Yan kör nokta alarm sistemine
bakım yaptırınNo.Araç mesajı77Şerit değiştirme uyarı sistemine bakım yaptırın79Motor yağı seviyesini tamam‐
layın81Şanzımana bakım yaptırın82Motor yağını en kısa zamanda
değiştirin83Hız kontrol sistemine (Cruise
control) bakım yaptırın84Motor gücü azaltıldı89En kısa sürede bir servise
başvurun ikazı94Araçtan çıkmadan önce vitesi
boşa alın95Hava yastığına bakım yaptırın128Kaput açık134Park yardımcısı hatası,
tamponu temizleyin136Park sensörlerine bakım
yaptırınNo.Araç mesajı145Cam yıkama suyu seviyesini
kontrol edin174Düşük araç aküsü258Park asistanı kapalı
Üst Seviye Ekran veya Üst
Seviye Kombi Ekrandaki araç mesajları
Araç mesajları metin olarak
görüntülenir. Metinlerdeki talimatları
takip edin.

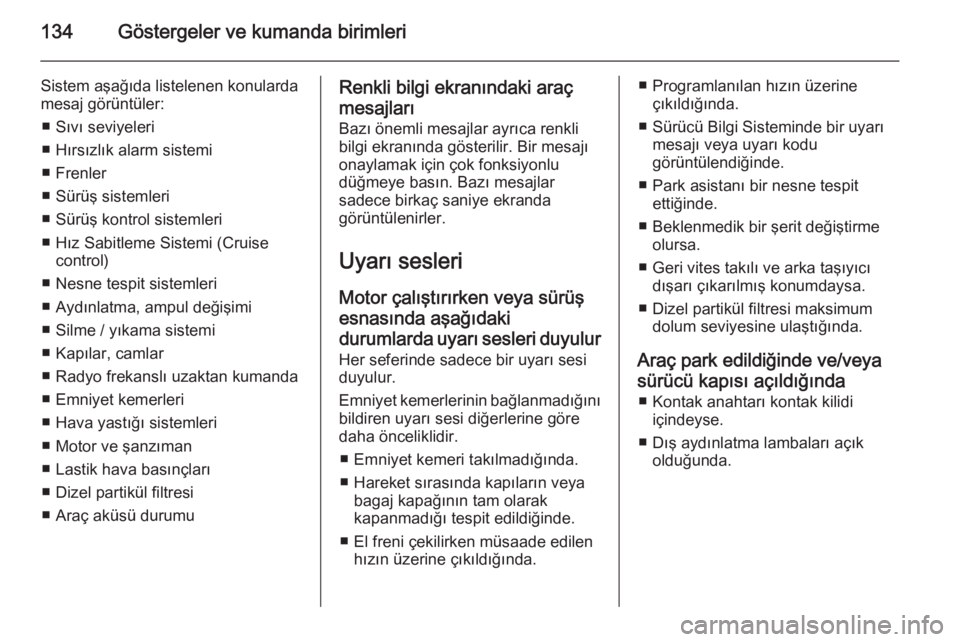

134Göstergeler ve kumanda birimleri
Sistem aşağıda listelenen konulardamesaj görüntüler:
■ Sıvı seviyeleri
■ Hırsızlık alarm sistemi
■ Frenler
■ Sürüş sistemleri
■ Sürüş kontrol sistemleri
■ Hız Sabitleme Sistemi (Cruise control)
■ Nesne tespit sistemleri
■ Aydınlatma, ampul değişimi
■ Silme / yıkama sistemi
■ Kapılar, camlar
■ Radyo frekanslı uzaktan kumanda
■ Emniyet kemerleri
■ Hava yastığı sistemleri
■ Motor ve şanzıman
■ Lastik hava basınçları
■ Dizel partikül filtresi
■ Araç aküsü durumuRenkli bilgi ekranındaki araç
mesajları
Bazı önemli mesajlar ayrıca renkli
bilgi ekranında gösterilir. Bir mesajı
onaylamak için çok fonksiyonlu
düğmeye basın. Bazı mesajlar
sadece birkaç saniye ekranda
görüntülenirler.
Uyarı sesleri Motor çalıştırırken veya sürüş
esnasında aşağıdaki
durumlarda uyarı sesleri duyulur Her seferinde sadece bir uyarı sesiduyulur.
Emniyet kemerlerinin bağlanmadığını
bildiren uyarı sesi diğerlerine göre
daha önceliklidir.
■ Emniyet kemeri takılmadığında.
■ Hareket sırasında kapıların veya bagaj kapağının tam olarak
kapanmadığı tespit edildiğinde.
■ El freni çekilirken müsaade edilen hızın üzerine çıkıldığında.■ Programlanılan hızın üzerineçıkıldığında.
■ Sürücü Bilgi Sisteminde bir uyarı mesajı veya uyarı kodu
görüntülendiğinde.
■ Park asistanı bir nesne tespit ettiğinde.
■ Beklenmedik bir şerit değiştirme olursa.
■ Geri vites takılı ve arka taşıyıcı dışarı çıkarılmış konumdaysa.
■ Dizel partikül filtresi maksimum dolum seviyesine ulaştığında.
Araç park edildiğinde ve/veya
sürücü kapısı açıldığında ■ Kontak anahtarı kontak kilidi içindeyse.
■ Dış aydınlatma lambaları açık olduğunda.

Göstergeler ve kumanda birimleri135

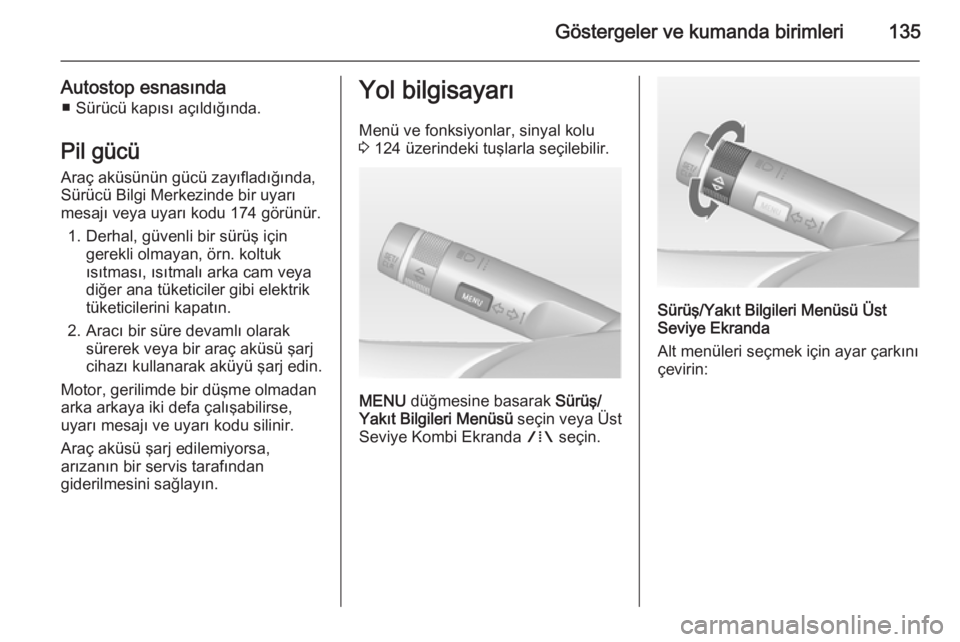

Autostop esnasında■ Sürücü kapısı açıldığında.
Pil gücü Araç aküsünün gücü zayıfladığında,
Sürücü Bilgi Merkezinde bir uyarı
mesajı veya uyarı kodu 174 görünür.
1. Derhal, güvenli bir sürüş için gerekli olmayan, örn. koltukısıtması, ısıtmalı arka cam veya
diğer ana tüketiciler gibi elektrik
tüketicilerini kapatın.
2. Aracı bir süre devamlı olarak sürerek veya bir araç aküsü şarj
cihazı kullanarak aküyü şarj edin.
Motor, gerilimde bir düşme olmadan
arka arkaya iki defa çalışabilirse,
uyarı mesajı ve uyarı kodu silinir.
Araç aküsü şarj edilemiyorsa,
arızanın bir servis tarafından
giderilmesini sağlayın.Yol bilgisayarı
Menü ve fonksiyonlar, sinyal kolu
3 124 üzerindeki tuşlarla seçilebilir.
MENU düğmesine basarak Sürüş/
Yakıt Bilgileri Menüsü seçin veya Üst
Seviye Kombi Ekranda W seçin.
Sürüş/Yakıt Bilgileri Menüsü Üst
Seviye Ekranda
Alt menüleri seçmek için ayar çarkını
çevirin:

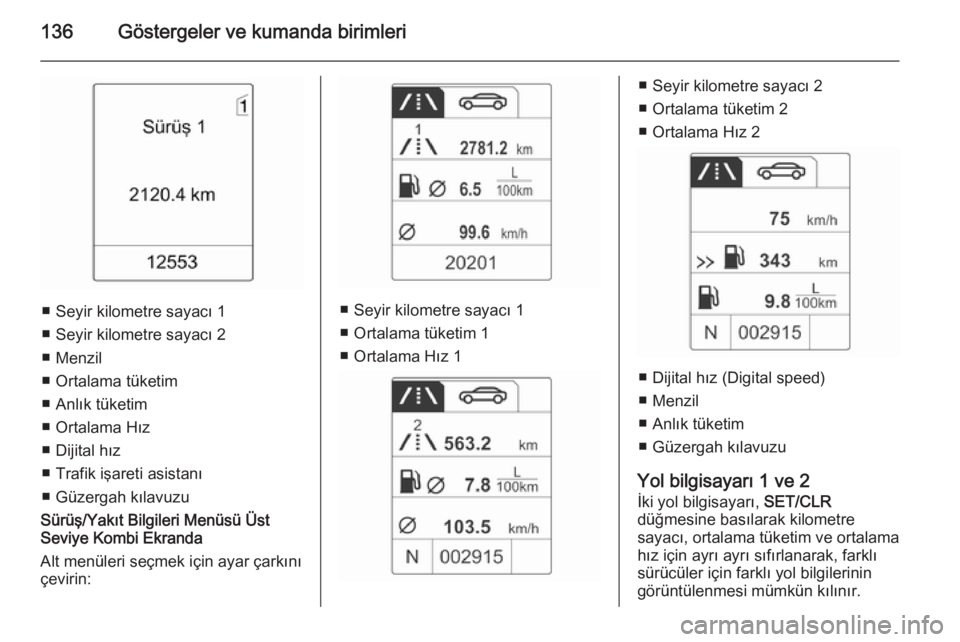

136Göstergeler ve kumanda birimleri
■ Seyir kilometre sayacı 1
■ Seyir kilometre sayacı 2
■ Menzil
■ Ortalama tüketim
■ Anlık tüketim
■ Ortalama Hız
■ Dijital hız
■ Trafik işareti asistanı
■ Güzergah kılavuzu
Sürüş/Yakıt Bilgileri Menüsü Üst
Seviye Kombi Ekranda
Alt menüleri seçmek için ayar çarkını
çevirin:■ Seyir kilometre sayacı 1
■ Ortalama tüketim 1
■ Ortalama Hız 1
■ Seyir kilometre sayacı 2
■ Ortalama tüketim 2
■ Ortalama Hız 2
■ Dijital hız (Digital speed)
■ Menzil
■ Anlık tüketim
■ Güzergah kılavuzu
Yol bilgisayarı 1 ve 2
İki yol bilgisayarı, SET/CLR
düğmesine basılarak kilometre
sayacı, ortalama tüketim ve ortalama
hız için ayrı ayrı sıfırlanarak, farklı
sürücüler için farklı yol bilgilerinin
görüntülenmesi mümkün kılınır.

Göstergeler ve kumanda birimleri137

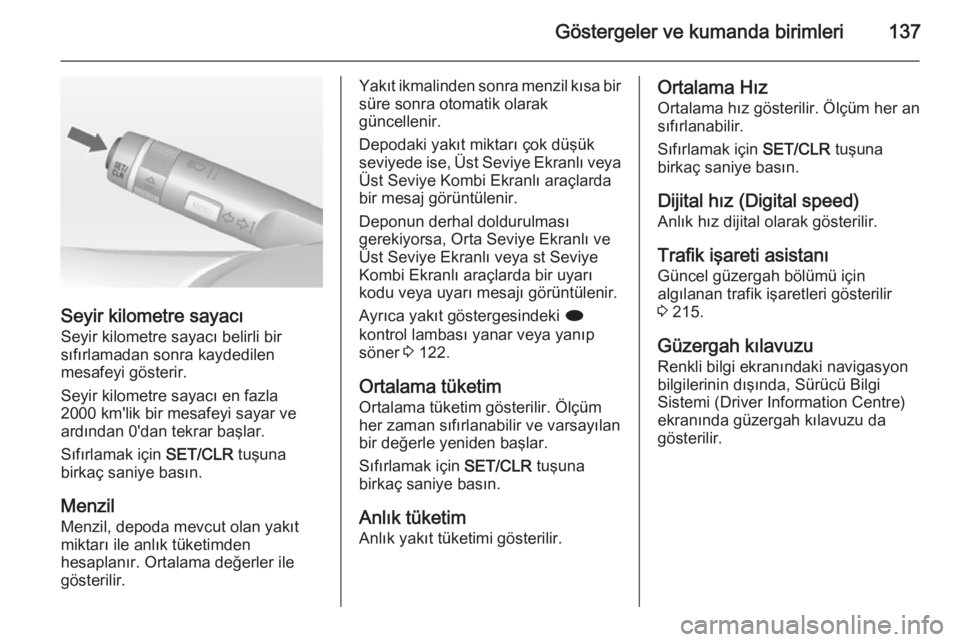

Seyir kilometre sayacı
Seyir kilometre sayacı belirli bir
sıfırlamadan sonra kaydedilen
mesafeyi gösterir.
Seyir kilometre sayacı en fazla
2000 km'lik bir mesafeyi sayar ve
ardından 0'dan tekrar başlar.
Sıfırlamak için SET/CLR tuşuna
birkaç saniye basın.
Menzil Menzil, depoda mevcut olan yakıt
miktarı ile anlık tüketimden
hesaplanır. Ortalama değerler ile
gösterilir.
Yakıt ikmalinden sonra menzil kısa bir süre sonra otomatik olarak
güncellenir.
Depodaki yakıt miktarı çok düşük
seviyede ise, Üst Seviye Ekranlı veya
Üst Seviye Kombi Ekranlı araçlarda
bir mesaj görüntülenir.
Deponun derhal doldurulması
gerekiyorsa, Orta Seviye Ekranlı ve Üst Seviye Ekranlı veya st Seviye
Kombi Ekranlı araçlarda bir uyarı
kodu veya uyarı mesajı görüntülenir.
Ayrıca yakıt göstergesindeki i
kontrol lambası yanar veya yanıp
söner 3 122.
Ortalama tüketim Ortalama tüketim gösterilir. Ölçüm
her zaman sıfırlanabilir ve varsayılan
bir değerle yeniden başlar.
Sıfırlamak için SET/CLR tuşuna
birkaç saniye basın.
Anlık tüketim
Anlık yakıt tüketimi gösterilir.Ortalama Hız
Ortalama hız gösterilir. Ölçüm her an sıfırlanabilir.
Sıfırlamak için SET/CLR tuşuna
birkaç saniye basın.
Dijital hız (Digital speed)
Anlık hız dijital olarak gösterilir.
Trafik işareti asistanıGüncel güzergah bölümü için
algılanan trafik işaretleri gösterilir 3 215.
Güzergah kılavuzu Renkli bilgi ekranındaki navigasyon
bilgilerinin dışında, Sürücü Bilgi
Sistemi (Driver Information Centre)
ekranında güzergah kılavuzu da gösterilir.

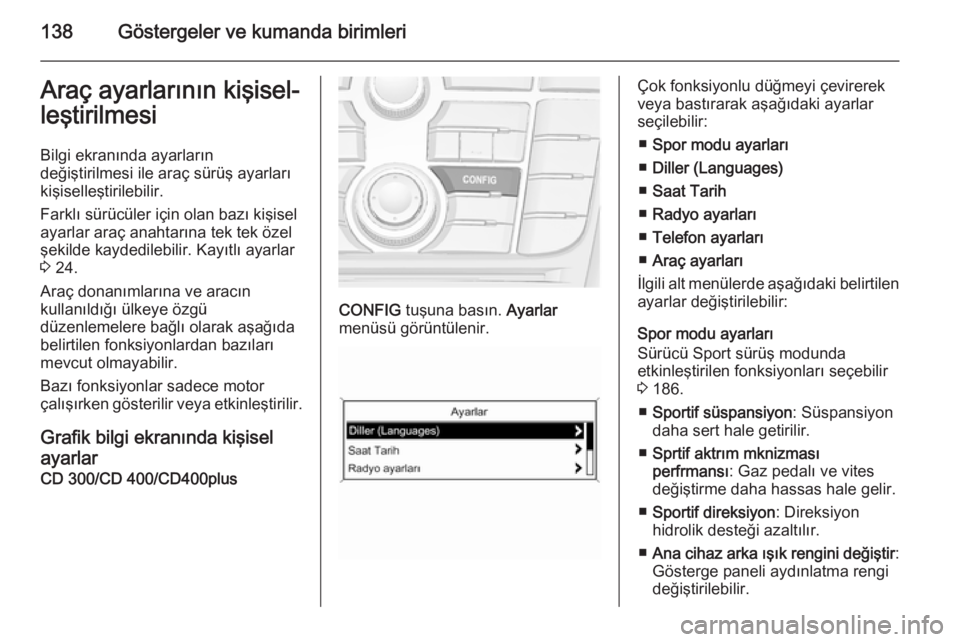

138Göstergeler ve kumanda birimleriAraç ayarlarının kişisel‐
leştirilmesi
Bilgi ekranında ayarların
değiştirilmesi ile araç sürüş ayarları
kişiselleştirilebilir.
Farklı sürücüler için olan bazı kişisel
ayarlar araç anahtarına tek tek özel
şekilde kaydedilebilir. Kayıtlı ayarlar
3 24.
Araç donanımlarına ve aracın
kullanıldığı ülkeye özgü
düzenlemelere bağlı olarak aşağıda
belirtilen fonksiyonlardan bazıları
mevcut olmayabilir.
Bazı fonksiyonlar sadece motor
çalışırken gösterilir veya etkinleştirilir.
Grafik bilgi ekranında kişisel
ayarlar CD 300/CD 400/CD400plus
CONFIG tuşuna basın. Ayarlar
menüsü görüntülenir.
Çok fonksiyonlu düğmeyi çevirerek
veya bastırarak aşağıdaki ayarlar
seçilebilir:
■ Spor modu ayarları
■ Diller (Languages)
■ Saat Tarih
■ Radyo ayarları
■ Telefon ayarları
■ Araç ayarları
İlgili alt menülerde aşağıdaki belirtilen
ayarlar değiştirilebilir:
Spor modu ayarları
Sürücü Sport sürüş modunda
etkinleştirilen fonksiyonları seçebilir 3 186.
■ Sportif süspansiyon : Süspansiyon
daha sert hale getirilir.
■ Sprtif aktrım mknizması
perfrmansı : Gaz pedalı ve vites
değiştirme daha hassas hale gelir.
■ Sportif direksiyon : Direksiyon
hidrolik desteği azaltılır.
■ Ana cihaz arka ışık rengini değiştir :
Gösterge paneli aydınlatma rengi
değiştirilebilir.
