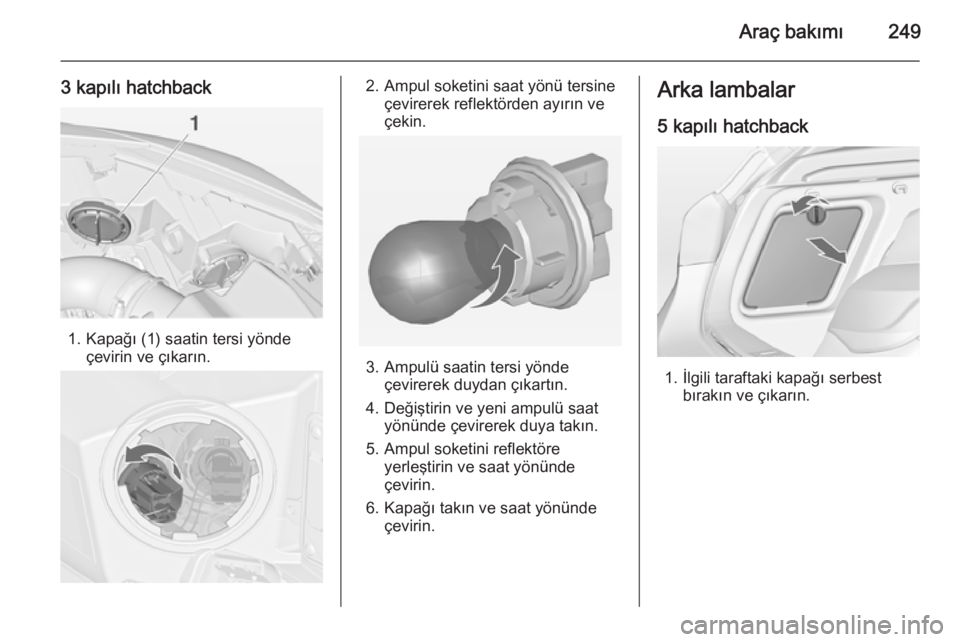

Araç bakımı249
3 kapılı hatchback
1. Kapağı (1) saatin tersi yöndeçevirin ve çıkarın.
2. Ampul soketini saat yönü tersineçevirerek reflektörden ayırın ve
çekin.
3. Ampulü saatin tersi yönde çevirerek duydan çıkartın.
4. Değiştirin ve yeni ampulü saat yönünde çevirerek duya takın.
5. Ampul soketini reflektöre yerleştirin ve saat yönünde
çevirin.
6. Kapağı takın ve saat yönünde çevirin.
Arka lambalar
5 kapılı hatchback
1. İlgili taraftaki kapağı serbest bırakın ve çıkarın.

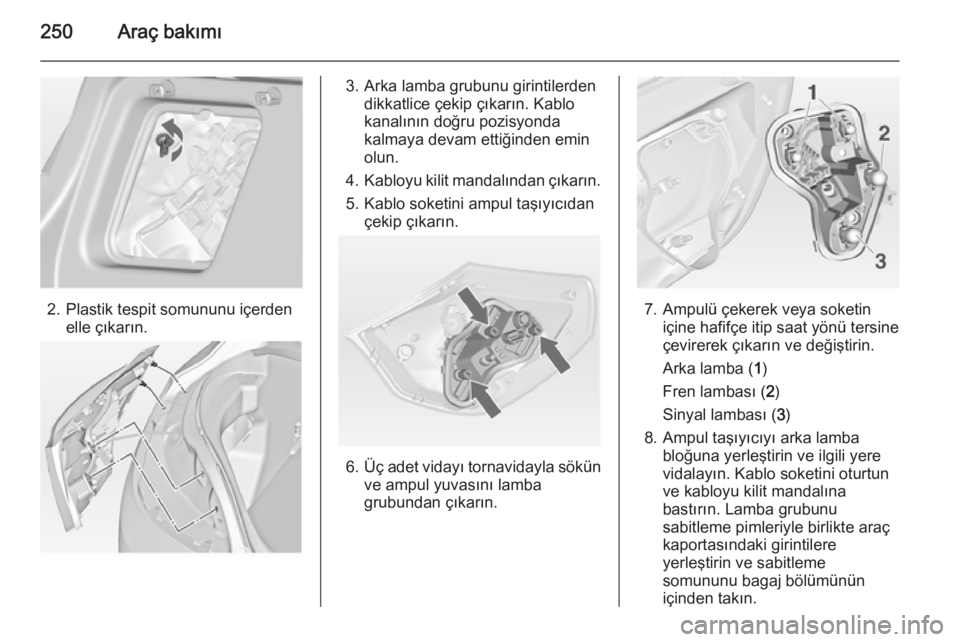

250Araç bakımı
2. Plastik tespit somununu içerdenelle çıkarın.
3. Arka lamba grubunu girintilerden dikkatlice çekip çıkarın. Kablo
kanalının doğru pozisyonda
kalmaya devam ettiğinden emin
olun.
4. Kabloyu kilit mandalından çıkarın.
5. Kablo soketini ampul taşıyıcıdan çekip çıkarın.
6.Üç adet vidayı tornavidayla sökün
ve ampul yuvasını lamba
grubundan çıkarın.
7. Ampulü çekerek veya soketin içine hafifçe itip saat yönü tersine
çevirerek çıkarın ve değiştirin.
Arka lamba ( 1)
Fren lambası ( 2)
Sinyal lambası ( 3)
8. Ampul taşıyıcıyı arka lamba bloğuna yerleştirin ve ilgili yere
vidalayın. Kablo soketini oturtun
ve kabloyu kilit mandalına
bastırın. Lamba grubunu
sabitleme pimleriyle birlikte araç
kaportasındaki girintilere
yerleştirin ve sabitleme
somununu bagaj bölümünün
içinden takın.

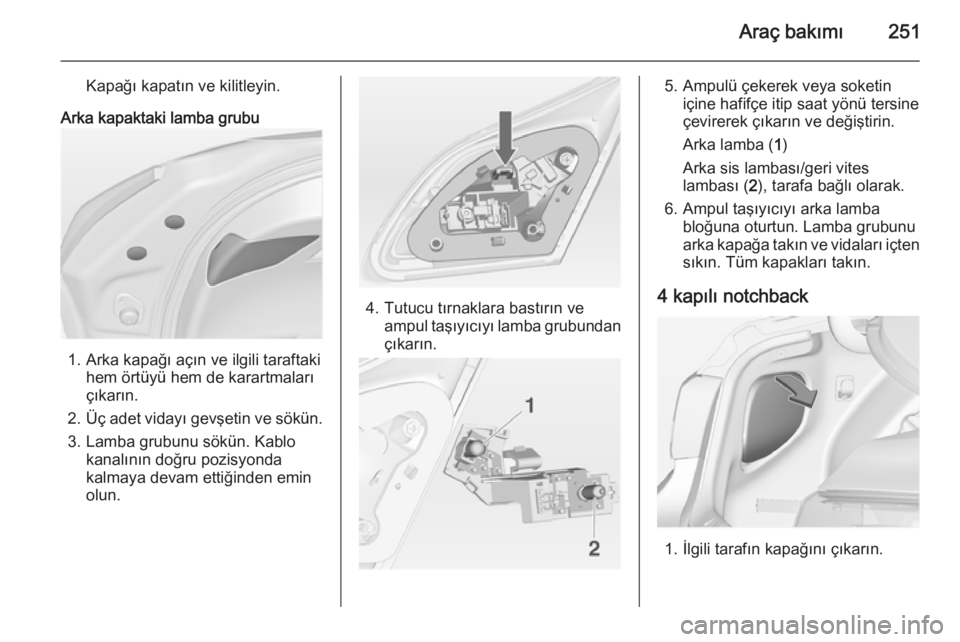

Araç bakımı251
Kapağı kapatın ve kilitleyin.
Arka kapaktaki lamba grubu
1. Arka kapağı açın ve ilgili taraftaki hem örtüyü hem de karartmaları
çıkarın.
2. Üç adet vidayı gevşetin ve sökün.
3. Lamba grubunu sökün. Kablo kanalının doğru pozisyonda
kalmaya devam ettiğinden emin
olun.
4. Tutucu tırnaklara bastırın ve ampul taşıyıcıyı lamba grubundan
çıkarın.
5. Ampulü çekerek veya soketin içine hafifçe itip saat yönü tersine
çevirerek çıkarın ve değiştirin.
Arka lamba ( 1)
Arka sis lambası/geri vites
lambası ( 2), tarafa bağlı olarak.
6. Ampul taşıyıcıyı arka lamba bloğuna oturtun. Lamba grubunu
arka kapağa takın ve vidaları içten
sıkın. Tüm kapakları takın.
4 kapılı notchback
1. İlgili tarafın kapağını çıkarın.

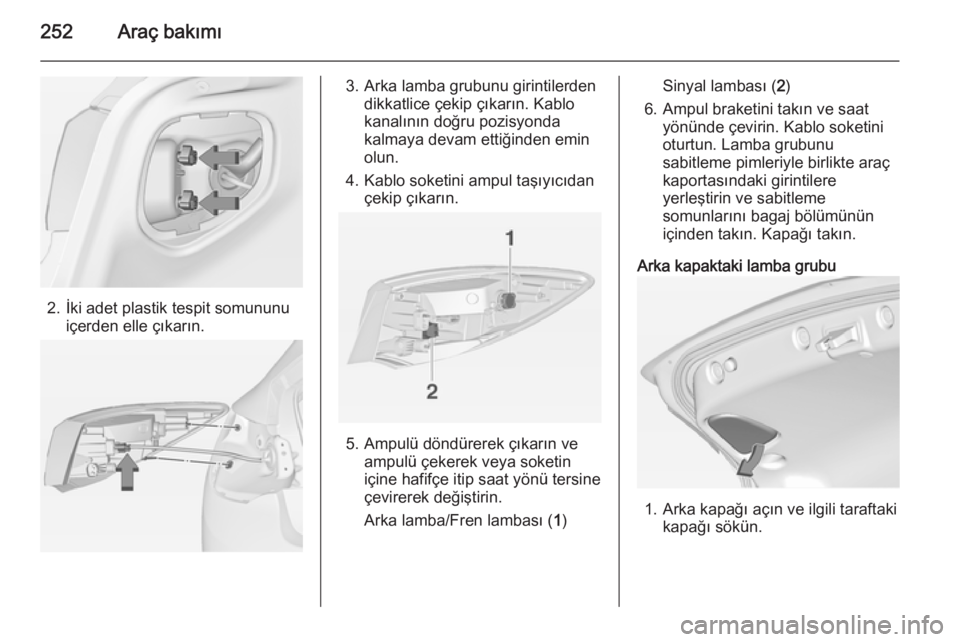

252Araç bakımı
2. İki adet plastik tespit somununuiçerden elle çıkarın.
3. Arka lamba grubunu girintilerden dikkatlice çekip çıkarın. Kablo
kanalının doğru pozisyonda
kalmaya devam ettiğinden emin
olun.
4. Kablo soketini ampul taşıyıcıdan çekip çıkarın.
5. Ampulü döndürerek çıkarın veampulü çekerek veya soketin
içine hafifçe itip saat yönü tersine
çevirerek değiştirin.
Arka lamba/Fren lambası ( 1)
Sinyal lambası ( 2)
6. Ampul braketini takın ve saat yönünde çevirin. Kablo soketini
oturtun. Lamba grubunu
sabitleme pimleriyle birlikte araç
kaportasındaki girintilere
yerleştirin ve sabitleme
somunlarını bagaj bölümünün
içinden takın. Kapağı takın.
Arka kapaktaki lamba grubu
1. Arka kapağı açın ve ilgili taraftaki kapağı sökün.

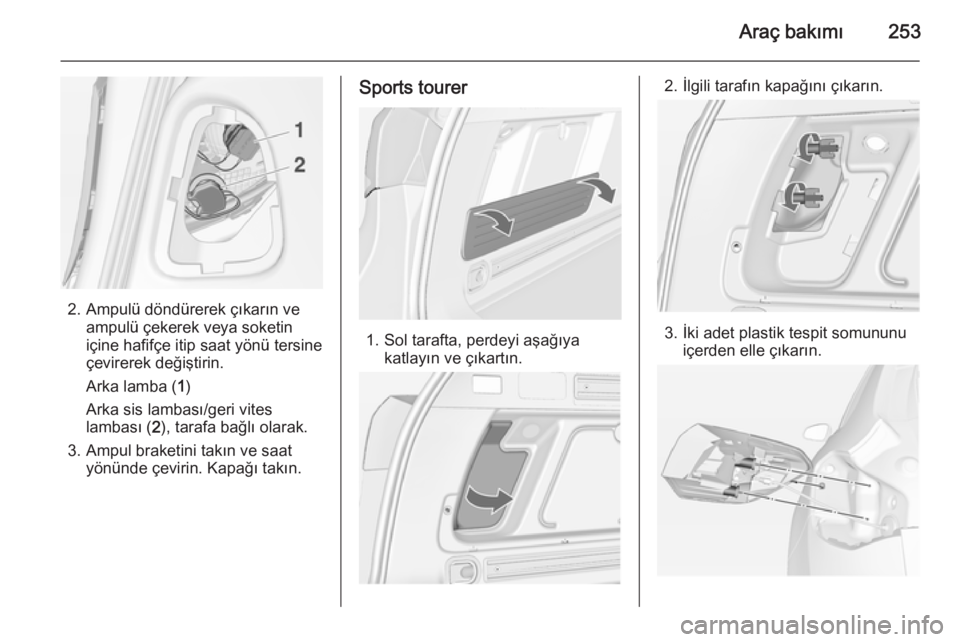

Araç bakımı253
2. Ampulü döndürerek çıkarın veampulü çekerek veya soketin
içine hafifçe itip saat yönü tersine
çevirerek değiştirin.
Arka lamba ( 1)
Arka sis lambası/geri vites
lambası ( 2), tarafa bağlı olarak.
3. Ampul braketini takın ve saat yönünde çevirin. Kapağı takın.
Sports tourer
1. Sol tarafta, perdeyi aşağıya katlayın ve çıkartın.
2. İlgili tarafın kapağını çıkarın.
3. İki adet plastik tespit somununuiçerden elle çıkarın.

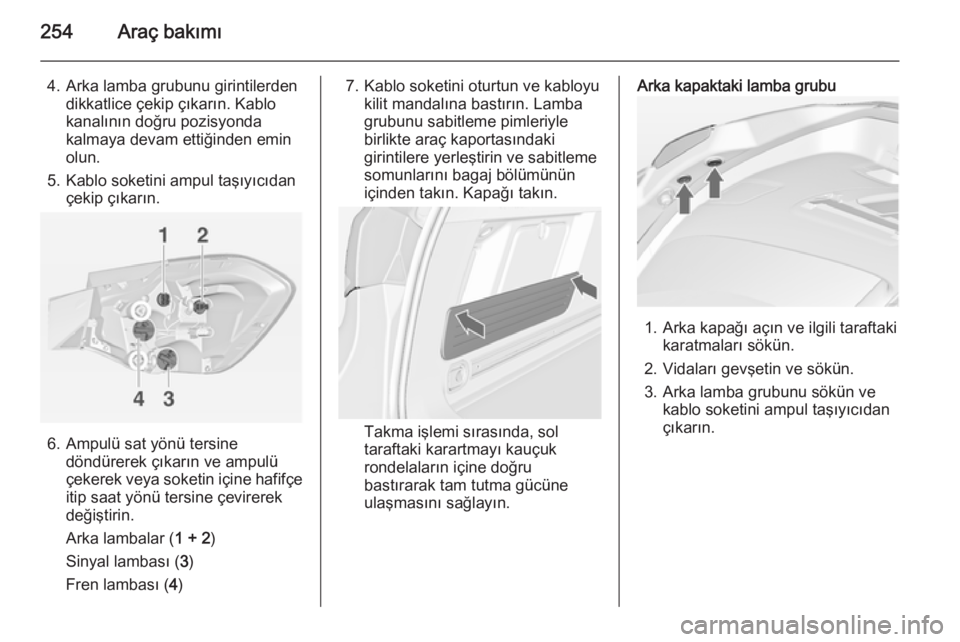

254Araç bakımı
4. Arka lamba grubunu girintilerdendikkatlice çekip çıkarın. Kablo
kanalının doğru pozisyonda
kalmaya devam ettiğinden emin
olun.
5. Kablo soketini ampul taşıyıcıdan çekip çıkarın.
6. Ampulü sat yönü tersine döndürerek çıkarın ve ampulü
çekerek veya soketin içine hafifçe
itip saat yönü tersine çevirerek
değiştirin.
Arka lambalar ( 1 + 2)
Sinyal lambası ( 3)
Fren lambası ( 4)
7. Kablo soketini oturtun ve kabloyu
kilit mandalına bastırın. Lamba
grubunu sabitleme pimleriyle
birlikte araç kaportasındaki
girintilere yerleştirin ve sabitleme
somunlarını bagaj bölümünün
içinden takın. Kapağı takın.
Takma işlemi sırasında, sol
taraftaki karartmayı kauçuk
rondelaların içine doğru
bastırarak tam tutma gücüne
ulaşmasını sağlayın.
Arka kapaktaki lamba grubu
1. Arka kapağı açın ve ilgili taraftaki karatmaları sökün.
2. Vidaları gevşetin ve sökün.
3. Arka lamba grubunu sökün ve kablo soketini ampul taşıyıcıdan
çıkarın.

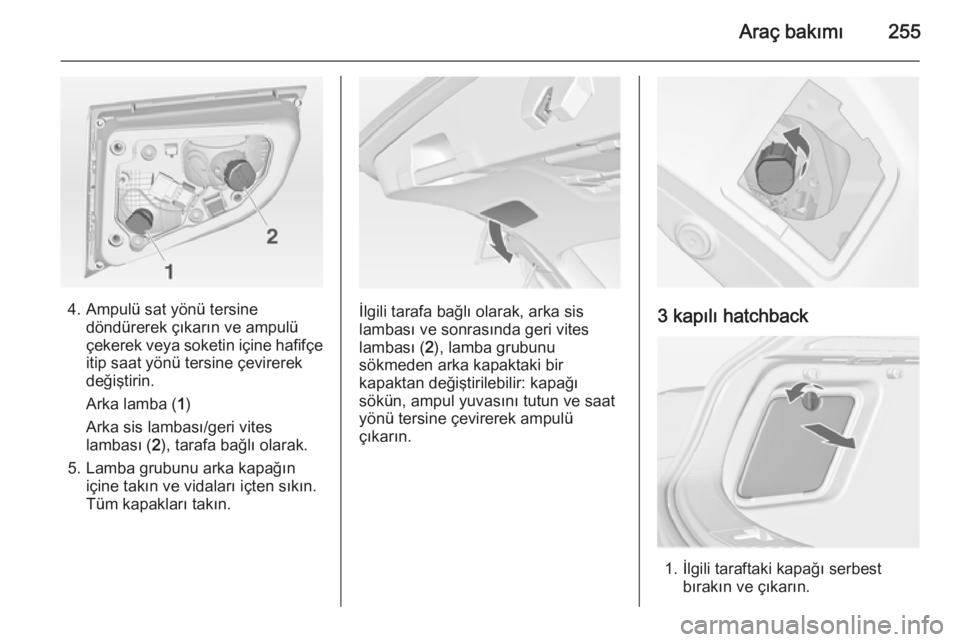

Araç bakımı255
4. Ampulü sat yönü tersinedöndürerek çıkarın ve ampulü
çekerek veya soketin içine hafifçe
itip saat yönü tersine çevirerek
değiştirin.
Arka lamba ( 1)
Arka sis lambası/geri vites
lambası ( 2), tarafa bağlı olarak.
5. Lamba grubunu arka kapağın içine takın ve vidaları içten sıkın.
Tüm kapakları takın.İlgili tarafa bağlı olarak, arka sis
lambası ve sonrasında geri vites
lambası ( 2), lamba grubunu
sökmeden arka kapaktaki bir
kapaktan değiştirilebilir: kapağı
sökün, ampul yuvasını tutun ve saat
yönü tersine çevirerek ampulü
çıkarın.3 kapılı hatchback
1. İlgili taraftaki kapağı serbest bırakın ve çıkarın.

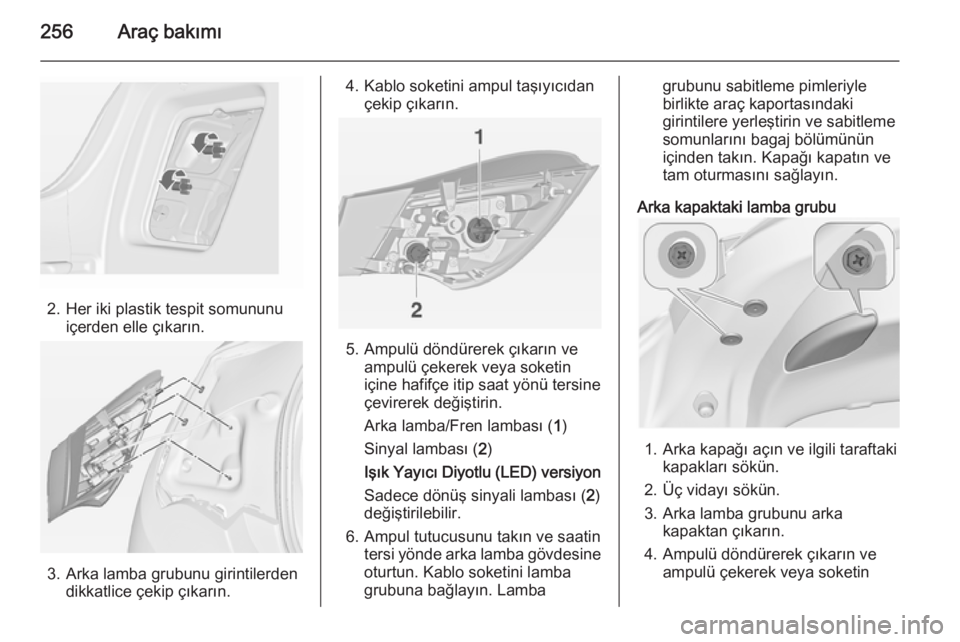

256Araç bakımı
2. Her iki plastik tespit somununuiçerden elle çıkarın.
3. Arka lamba grubunu girintilerden dikkatlice çekip çıkarın.
4. Kablo soketini ampul taşıyıcıdançekip çıkarın.
5. Ampulü döndürerek çıkarın veampulü çekerek veya soketin
içine hafifçe itip saat yönü tersine
çevirerek değiştirin.
Arka lamba/Fren lambası ( 1)
Sinyal lambası ( 2)
Işık Yayıcı Diyotlu (LED) versiyon
Sadece dönüş sinyali lambası ( 2)
değiştirilebilir.
6. Ampul tutucusunu takın ve saatin tersi yönde arka lamba gövdesine
oturtun. Kablo soketini lamba
grubuna bağlayın. Lamba
grubunu sabitleme pimleriyle
birlikte araç kaportasındaki
girintilere yerleştirin ve sabitleme
somunlarını bagaj bölümünün
içinden takın. Kapağı kapatın ve
tam oturmasını sağlayın.
Arka kapaktaki lamba grubu
1. Arka kapağı açın ve ilgili taraftaki kapakları sökün.
2. Üç vidayı sökün.
3. Arka lamba grubunu arka kapaktan çıkarın.
4. Ampulü döndürerek çıkarın ve ampulü çekerek veya soketin

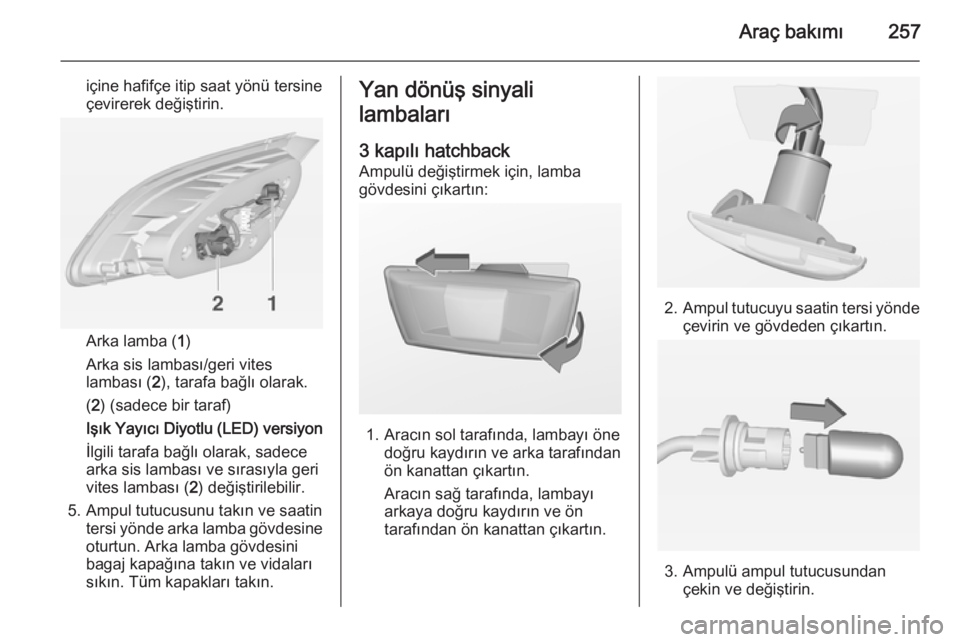

Araç bakımı257
içine hafifçe itip saat yönü tersine
çevirerek değiştirin.
Arka lamba ( 1)
Arka sis lambası/geri vites
lambası ( 2), tarafa bağlı olarak.
( 2 ) (sadece bir taraf)
Işık Yayıcı Diyotlu (LED) versiyon
İlgili tarafa bağlı olarak, sadece
arka sis lambası ve sırasıyla geri
vites lambası ( 2) değiştirilebilir.
5. Ampul tutucusunu takın ve saatin tersi yönde arka lamba gövdesine
oturtun. Arka lamba gövdesini
bagaj kapağına takın ve vidaları
sıkın. Tüm kapakları takın.
Yan dönüş sinyali
lambaları
3 kapılı hatchback Ampulü değiştirmek için, lamba
gövdesini çıkartın:
1. Aracın sol tarafında, lambayı öne doğru kaydırın ve arka tarafındanön kanattan çıkartın.
Aracın sağ tarafında, lambayı
arkaya doğru kaydırın ve ön
tarafından ön kanattan çıkartın.
2. Ampul tutucuyu saatin tersi yönde
çevirin ve gövdeden çıkartın.
3. Ampulü ampul tutucusundan çekin ve değiştirin.

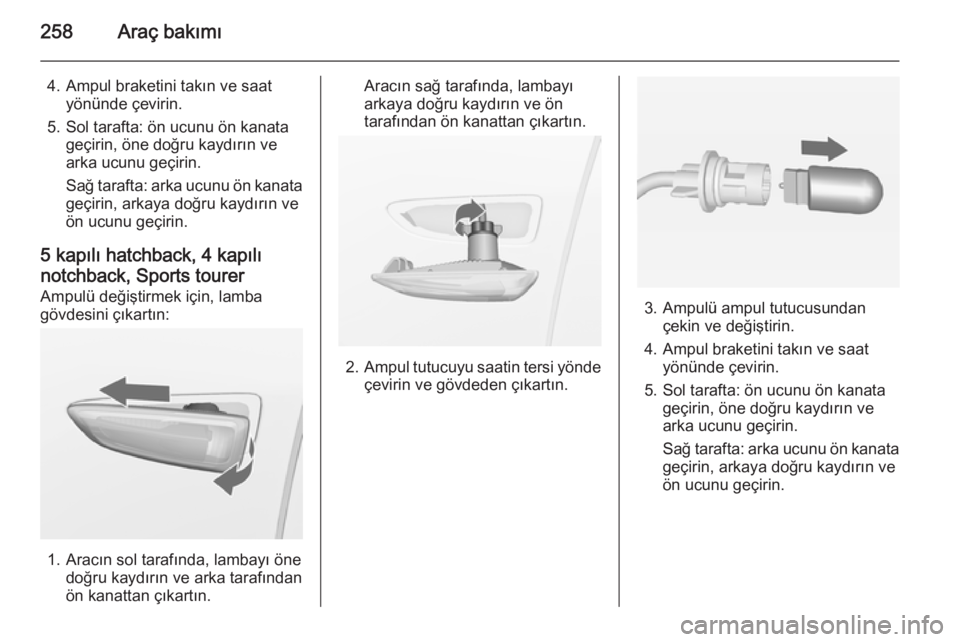

258Araç bakımı
4. Ampul braketini takın ve saatyönünde çevirin.
5. Sol tarafta: ön ucunu ön kanata geçirin, öne doğru kaydırın ve
arka ucunu geçirin.
Sağ tarafta: arka ucunu ön kanata geçirin, arkaya doğru kaydırın ve
ön ucunu geçirin.
5 kapılı hatchback, 4 kapılı
notchback, Sports tourer
Ampulü değiştirmek için, lamba
gövdesini çıkartın:
1. Aracın sol tarafında, lambayı öne doğru kaydırın ve arka tarafındanön kanattan çıkartın.
Aracın sağ tarafında, lambayı
arkaya doğru kaydırın ve ön
tarafından ön kanattan çıkartın.
2. Ampul tutucuyu saatin tersi yönde
çevirin ve gövdeden çıkartın.
3. Ampulü ampul tutucusundan çekin ve değiştirin.
4. Ampul braketini takın ve saat yönünde çevirin.
5. Sol tarafta: ön ucunu ön kanata geçirin, öne doğru kaydırın ve
arka ucunu geçirin.
Sağ tarafta: arka ucunu ön kanata geçirin, arkaya doğru kaydırın ve
ön ucunu geçirin.
