Page 91 of 367

Зберігання89
3. Поверніть важіль (1) вперед та
утримуйте його.
4. Підніміть адаптер ( 2), тримаючи
його за задню частину, і зніміть
його.
Розбирання багажника для
велосипедів
Розташуйте кріпильні хомути, як
показано на ілюстрації.
Поверніть рукоятку ( 1) вперед для
розблокування і підніміть багажник
велосипеда ( 2).
Складіть багажник велосипеда
назад, потім посуньте вперед до кінця ( 1).
Натисніть ззаду на багажник
велосипеда ( 2).
Закрийте заглиблення для коліс
Закрийте обидва заглиблення для
коліс.Обережно зберігайте ремінці
фіксаторів.
Page 92 of 367

90Зберігання
Розблокування задньої системи
кріплення велобагажника
Поверніть обидва хомути
фіксаторів всередину до упору.
Складіть задні габаритні ліхтарі
Поверніть обидва габаритних
ліхтарі всередину.
Складіть тримач державного
номерного знака
Підніміть тримач номерного знака і
складіть його вперед.
Повернення задньої системи
кріплення у вихідне положенняОбережно
Стежте, щоб усі складані деталі
- наприклад, заглибини для
коліс та кріпильні хомути - були розташовані належним чином.Інакше задня система кріплення може бути пошкоджена при
намаганні скласти її.
Штовхніть важіль розблокування
вгору та утримуйте його в такому
положенні. Злегка підніміть
систему і посуньте її в бампер до
фіксації.
Після цього важіль відпускання має повернутися у вихідне положення.9 Попередження
Якщо систему не вдається
встановити належним чином,
зверніться по допомогу до
майстерні.
Page 93 of 367

Зберігання91Багажне відділення
Спинки задніх сидінь розділені на
дві частини. Обидві частини можна скласти.
Збільшення багажного
відділення, 3-дверний та 5-дверний хетчбек,
4-дверний нотчбек ■ Лише в 3-дверному та 5-дверному хетчбеку: за потреби
зніміть кришку багажного
відділення.
■ Натиснувши на затискач, нахиліть підголівники донизу
3 42.
■ Складіть задній підлокітник.
■ Протягніть паски безпеки через бокові опори, щоб запобігти їхпошкодженню. Під час складення
спинок витягніть паски безпеки
разом зі спинками.
■ Потягніть до себе важіль з одного
чи з обох боків і покладіть спинки на подушку сидіння.■ Витягніть пасок безпеки із напрямної спинки і заведіть йогоза тримач, як показано на
малюнку.
Щоб скласти спинки, підніміть їх і
направляйте у вертикальному
положенні, доки вони не стануть на
місце (буде чутно відповідний
звук).
Переконайтеся, що паски безпеки
крайніх сидінь розташовано у
відповідних направляючих.

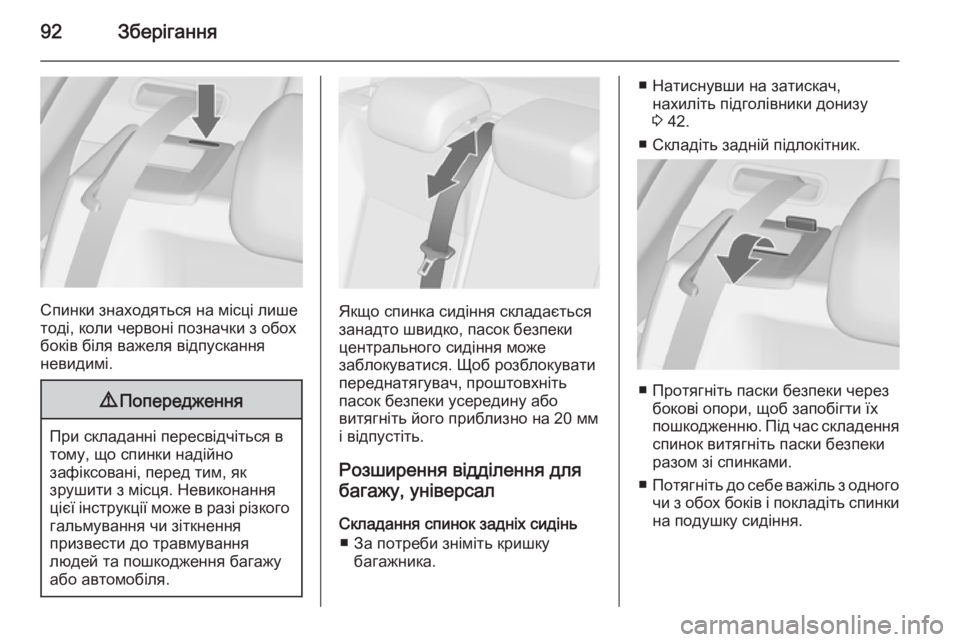

Page 94 of 367

92Зберігання
Спинки знаходяться на місці лише
тоді, коли червоні позначки з обох
боків біля важеля відпускання
невидимі.
9 Попередження
При складанні пересвідчіться в
тому, що спинки надійно
зафіксовані, перед тим, як
зрушити з місця. Невиконання
цієї інструкції може в разі різкого
гальмування чи зіткнення
призвести до травмування
людей та пошкодження багажу
або автомобіля.
Якщо спинка сидіння складається
занадто швидко, пасок безпеки центрального сидіння може
заблокуватися. Щоб розблокувати
переднатягувач, проштовхніть
пасок безпеки усередину або
витягніть його приблизно на 20 мм
і відпустіть.
Розширення відділення длябагажу, універсал
Складання спинок задніх сидінь ■ За потреби зніміть кришку багажника.
■ Натиснувши на затискач,нахиліть підголівники донизу
3 42.
■ Складіть задній підлокітник.
■ Протягніть паски безпеки через бокові опори, щоб запобігти їхпошкодженню. Під час складення
спинок витягніть паски безпеки
разом зі спинками.
■ Потягніть до себе важіль з одного
чи з обох боків і покладіть спинки
на подушку сидіння.

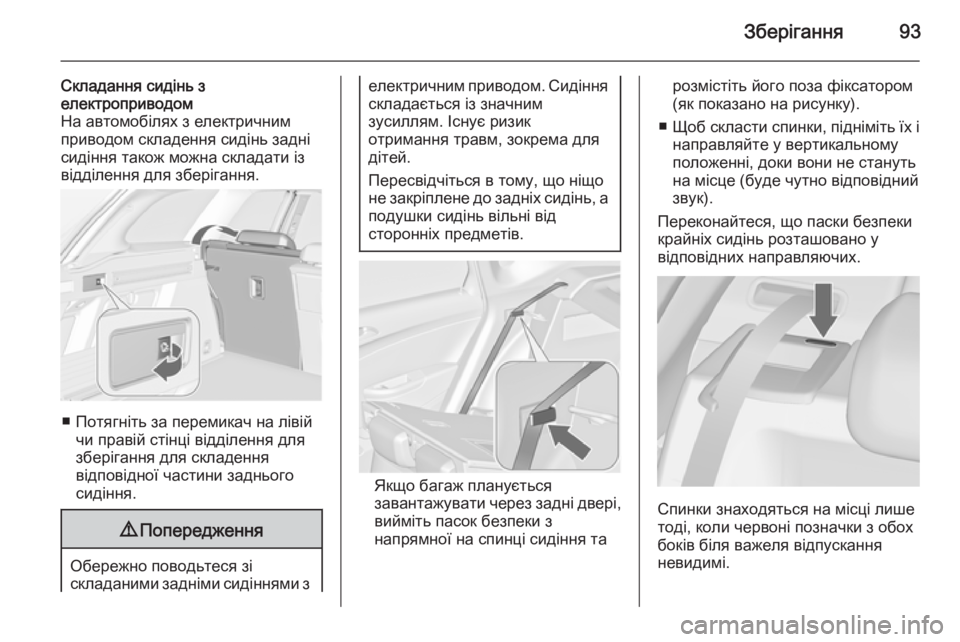

Page 95 of 367

Зберігання93
Складання сидінь зелектроприводом
На автомобілях з електричним
приводом складення сидінь задні сидіння також можна складати із
відділення для зберігання.
■ Потягніть за перемикач на лівій чи правій стінці відділення для
зберігання для складення
відповідної частини заднього
сидіння.
9 Попередження
Обережно поводьтеся зі
складаними задніми сидіннями з
електричним приводом. Сидіння
складається із значним
зусиллям. Існує ризик
отримання травм, зокрема для
дітей.
Пересвідчіться в тому, що ніщо
не закріплене до задніх сидінь, а подушки сидінь вільні від
сторонніх предметів.
Якщо багаж планується
завантажувати через задні двері, вийміть пасок безпеки з
напрямної на спинці сидіння та
розмістіть його поза фіксатором
(як показано на рисунку).
■ Щоб скласти спинки, підніміть їх і
направляйте у вертикальному
положенні, доки вони не стануть
на місце (буде чутно відповідний
звук).
Переконайтеся, що паски безпеки
крайніх сидінь розташовано у
відповідних направляючих.
Спинки знаходяться на місці лише
тоді, коли червоні позначки з обох
боків біля важеля відпускання
невидимі.

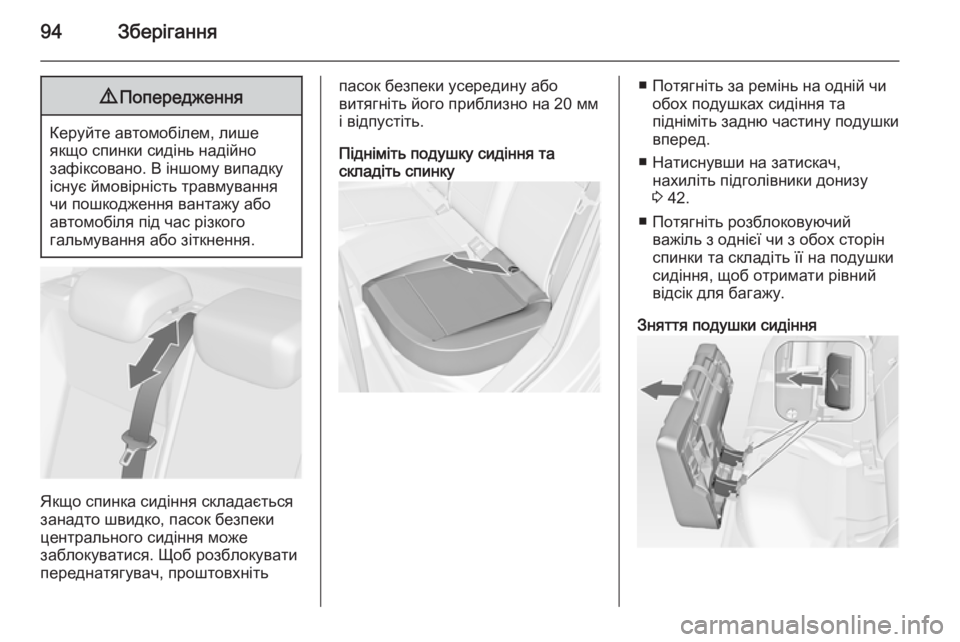

Page 96 of 367

94Зберігання9Попередження
Керуйте автомобілем, лише
якщо спинки сидінь надійно
зафіксовано. В іншому випадку
існує ймовірність травмування
чи пошкодження вантажу або
автомобіля під час різкого
гальмування або зіткнення.
Якщо спинка сидіння складається
занадто швидко, пасок безпеки центрального сидіння може
заблокуватися. Щоб розблокувати
переднатягувач, проштовхніть
пасок безпеки усередину або
витягніть його приблизно на 20 мм
і відпустіть.
Підніміть подушку сидіння та
складіть спинку■ Потягніть за ремінь на одній чи
обох подушках сидіння та
підніміть задню частину подушки
вперед.
■ Натиснувши на затискач, нахиліть підголівники донизу
3 42.
■ Потягніть розблоковуючий важіль з однієї чи з обох сторін
спинки та складіть її на подушки
сидіння, щоб отримати рівний
відсік для багажу.
Зняття подушки сидіння

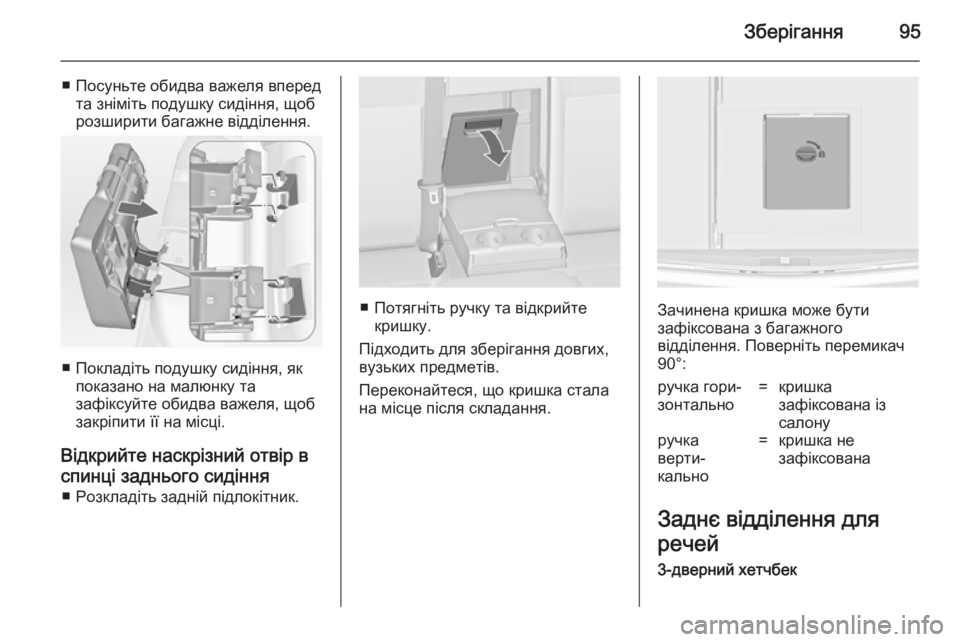

Page 97 of 367

Зберігання95
■ Посуньте обидва важеля впередта зніміть подушку сидіння, щоб
розширити багажне відділення.
■ Покладіть подушку сидіння, як показано на малюнку та
зафіксуйте обидва важеля, щоб
закріпити її на місці.
Відкрийте наскрізний отвір в
спинці заднього сидіння ■ Розкладіть задній підлокітник.
■ Потягніть ручку та відкрийте кришку.
Підходить для зберігання довгих,
вузьких предметів.
Переконайтеся, що кришка стала
на місце після складання.Зачинена кришка може бути
зафіксована з багажного
відділення. Поверніть перемикач
90°:
ручка гори‐
зонтально=кришка
зафіксована із
салонуручка
верти‐
кально=кришка не
зафіксована
Заднє відділення для
речей 3-дверний хетчбек

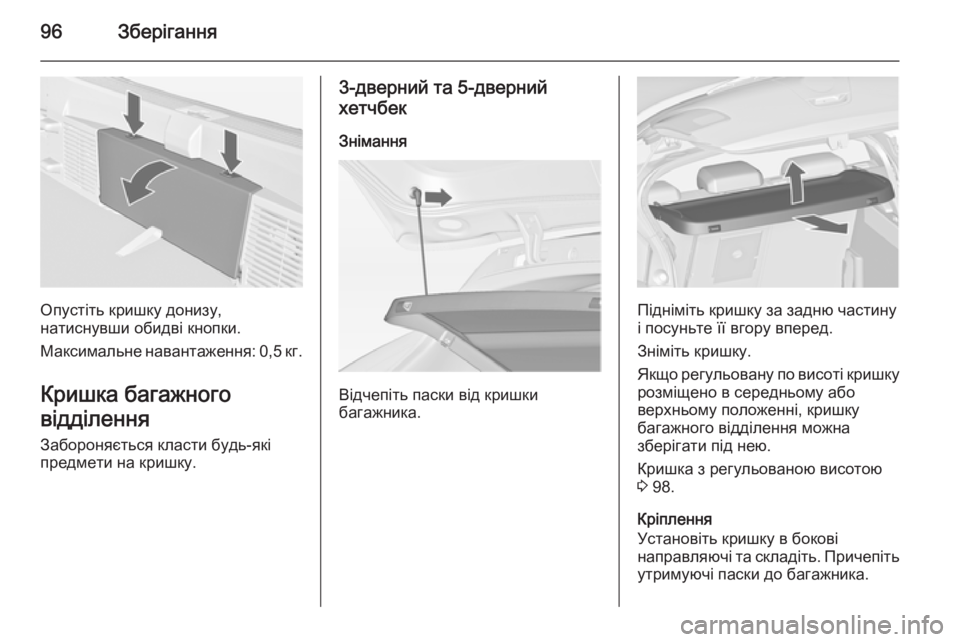

Page 98 of 367

96Зберігання
Опустіть кришку донизу,
натиснувши обидві кнопки.
Максимальне навантаження: 0,5 кг.
Кришка багажного
відділення
Забороняється класти будь-які
предмети на кришку.
3-дверний та 5-дверний
хетчбек
Знімання
Відчепіть паски від кришки
багажника.
Підніміть кришку за задню частину
і посуньте її вгору вперед.
Зніміть кришку.
Якщо регульовану по висоті кришку
розміщено в середньому або
верхньому положенні, кришку
багажного відділення можна
зберігати під нею.
Кришка з регульованою висотою 3 98.
Кріплення
Установіть кришку в бокові
направляючі та складіть. Причепіть утримуючі паски до багажника.

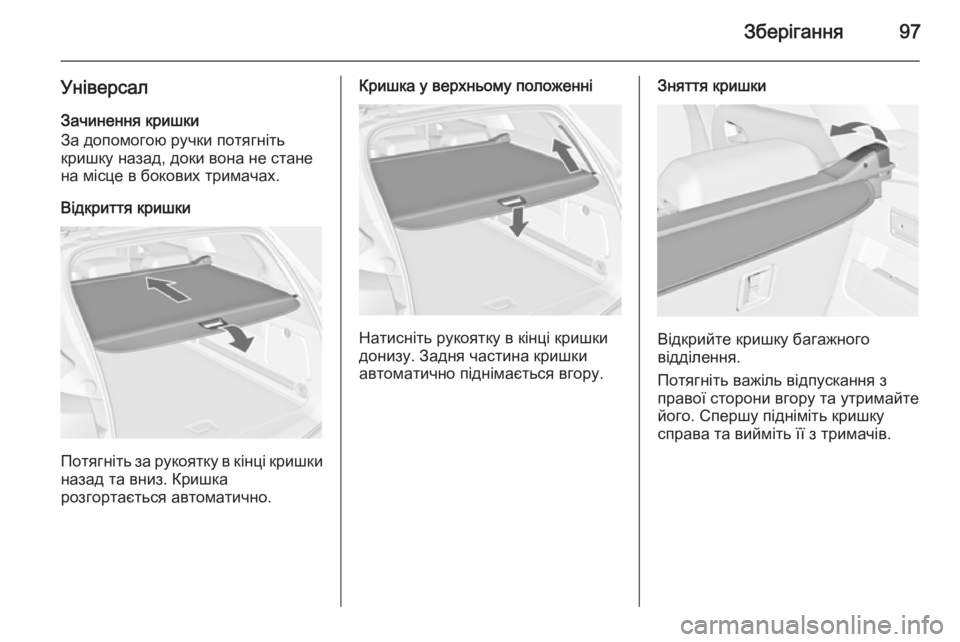

Page 99 of 367

Зберігання97
Універсал
Зачинення кришки
За допомогою ручки потягніть
кришку назад, доки вона не стане на місце в бокових тримачах.
Відкриття кришки
Потягніть за рукоятку в кінці кришки назад та вниз. Кришка
розгортається автоматично.
Кришка у верхньому положенні
Натисніть рукоятку в кінці кришки
донизу. Задня частина кришки
автоматично піднімається вгору.
Зняття кришки
Відкрийте кришку багажного
відділення.
Потягніть важіль відпускання з правої сторони вгору та утримайте
його. Спершу підніміть кришку
справа та вийміть її з тримачів.
Page 100 of 367

98Зберігання
Зняту кришку можна зберігати під
задньою частиною підлоги, як
показано на малюнку.
Кришка полика для розміщення
багажу в задній частині автомобіля 3 98.
Монтаж кришки
Вставте ліву частину кришки
багажного відділення в
заглиблення, потягніть важіль
відпускання вверх та утримайте
його в цьому положенні, вставте
праву частину кришки та
зафіксуйте її на місці.
Кришка заднього
відділення для речей у
підлозі
Задня кришка підлоги,
3-дверний хетчбек, 5-дверний
хетчбек
Задня кришка підлоги піднімається. Зачепіть петлю за гачок у нижній
частині кришки багажного
відділення.
Обережно
Використовуйте лише гачок,
щоб підняти кришку заднього
полика й утримувати її в цьому
положенні, а також для кришки з регульованою висотою підйому.
Кришка з регульованою
висотою, 3-дверний хетчбек,5-дверний хетчбек
