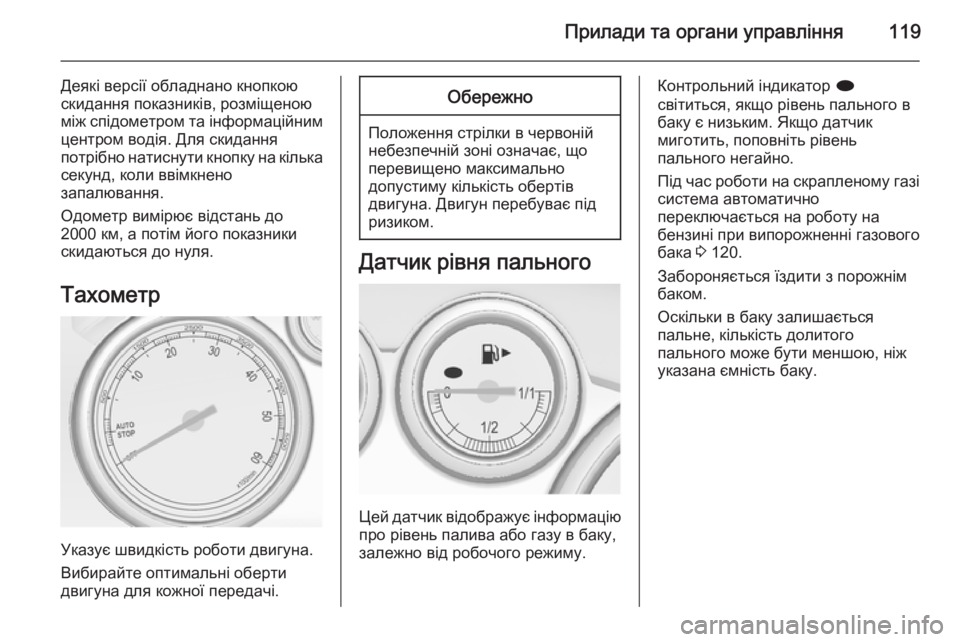

Прилади та органи управління119
Деякі версії обладнано кнопкою
скидання показників, розміщеною
між спідометром та інформаційним центром водія. Для скидання
потрібно натиснути кнопку на кілька секунд, коли ввімкнено
запалювання.
Одометр вимірює відстань до
2000 км, а потім його показники
скидаються до нуля.
Тахометр
Указує швидкість роботи двигуна.
Вибирайте оптимальні оберти
двигуна для кожної передачі.
Обережно
Положення стрілки в червоній
небезпечній зоні означає, що
перевищено максимально
допустиму кількість обертів
двигуна. Двигун перебуває під
ризиком.
Датчик рівня пального
Цей датчик відображує інформацію про рівень палива або газу в баку,
залежно від робочого режиму.
Контрольний індикатор i
світиться, якщо рівень пального в баку є низьким. Якщо датчик
миготить, поповніть рівень
пального негайно.
Під час роботи на скрапленому газі
система автоматично
переключається на роботу на
бензині при випорожненні газового
бака 3 120.
Забороняється їздити з порожнім
баком.
Оскільки в баку залишається
пальне, кількість долитого
пального може бути меншою, ніж
указана ємність баку.

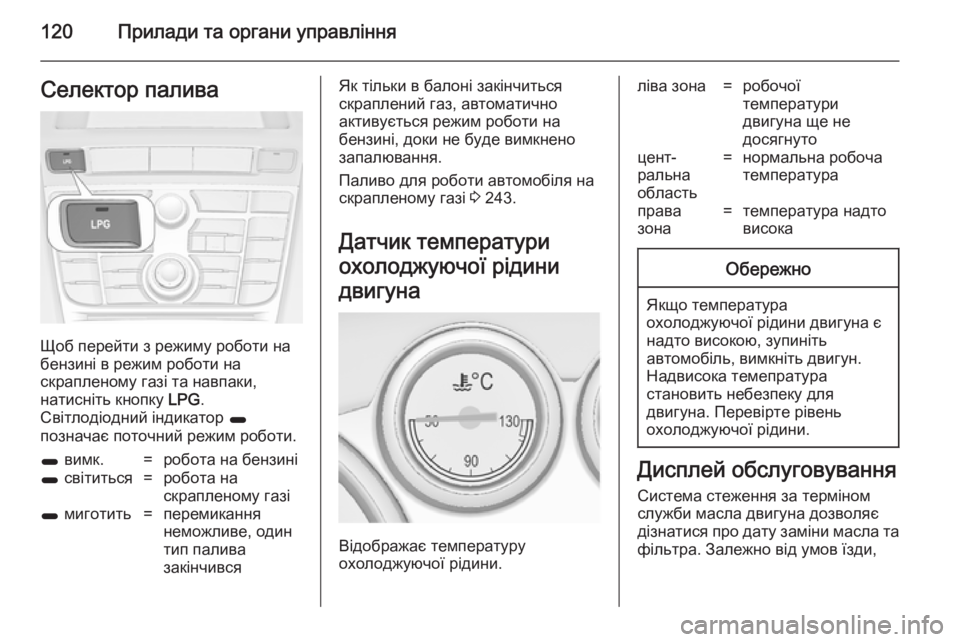

120Прилади та органи управлінняСелектор палива
Щоб перейти з режиму роботи на
бензині в режим роботи на
скрапленому газі та навпаки,
натисніть кнопку LPG.
Світлодіодний індикатор 1
позначає поточний режим роботи.
1 вимк.=робота на бензині1 світиться=робота на
скрапленому газі1 миготить=перемикання
неможливе, один
тип палива
закінчивсяЯк тільки в балоні закінчиться
скраплений газ, автоматично
активується режим роботи на
бензині, доки не буде вимкнено
запалювання.
Паливо для роботи автомобіля на
скрапленому газі 3 243.
Датчик температури
охолоджуючої рідини
двигуна
Відображає температуру
охолоджуючої рідини.
ліва зона=робочої
температури
двигуна ще не
досягнутоцент‐
ральна
область=нормальна робоча
температураправа
зона=температура надто
високаОбережно
Якщо температура
охолоджуючої рідини двигуна є
надто високою, зупиніть
автомобіль, вимкніть двигун.
Надвисока темепратура
становить небезпеку для
двигуна. Перевірте рівень
охолоджуючої рідини.
Дисплей обслуговування
Система стеження за терміном
служби масла двигуна дозволяє
дізнатися про дату заміни масла та
фільтра. Залежно від умов їзди,

Прилади та органи управління121
вказаний інтервал, через який
потрібно замінити масло, може
істотно відрізнятися.
На дисплеї вищого рівня або
комбінованому дисплеї вищого
рівня в Vehicle Information Menu
(Меню інформації про автомобіль)
відображається час, що залишився
до наступної заміни масла.
На дисплеї середнього рівня на
залишок масла в двигуні вказує
контрольний індикатор I, тому
запалення необхідно увімкнути,
але двигун не запускати.
Меню та функції можна вибрати за
допомогою кнопок на важелі
перемикання поворотів.
Щоб відобразити час, що
залишився до наступної заміни
масла, необхідно виконати
наведені нижче дії.
Натисніть кнопку MENU, щоб
вибрати Vehicle Information Menu
(Меню інформації про автомобіль) .
Поверніть колесо регулятора, щоб
вибрати Remaining Oil Life
( Тривалість терміну служби масла) .
Щоб забезпечити відображення
точних даних, після кожної заміни
масла потрібно скидати параметри системи. Зверніться по допомогудо майстерні.
Натисніть кнопку SET/CLR, щоб
скинути. При цьому запалення має
бути увімкнене, але двигун не
повинен працювати.
Коли система визначить, що термін
служби масла зменшився, у центрі
інформації водія відобразиться
Change Engine Oil Soon (Замініть
масло якнайшвидше) або код
попередження. Виконайте заміну
масла та фільтра у майстерні
протягом тижня або через 500 км
(залежно від того, що настане
першим).
Центр інформації водія 3 132.
Інформація про обслуговування
3 320.

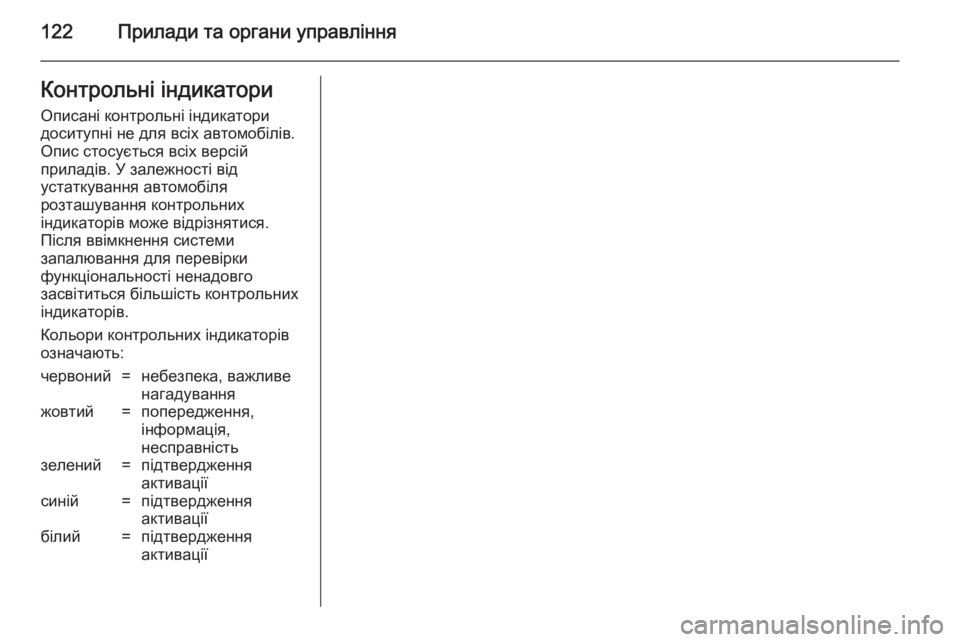

122Прилади та органи управлінняКонтрольні індикаториОписані контрольні індикаторидоситупні не для всіх автомобілів.
Опис стосується всіх версій
приладів. У залежності від
устаткування автомобіля
розташування контрольних
індикаторів може відрізнятися.
Після ввімкнення системи
запалювання для перевірки
функціональності ненадовго
засвітиться більшість контрольних
індикаторів.
Кольори контрольних індикаторів
означають:червоний=небезпека, важливе
нагадуванняжовтий=попередження,
інформація,
несправністьзелений=підтвердження
активаціїсиній=підтвердження
активаціїбілий=підтвердження
активації

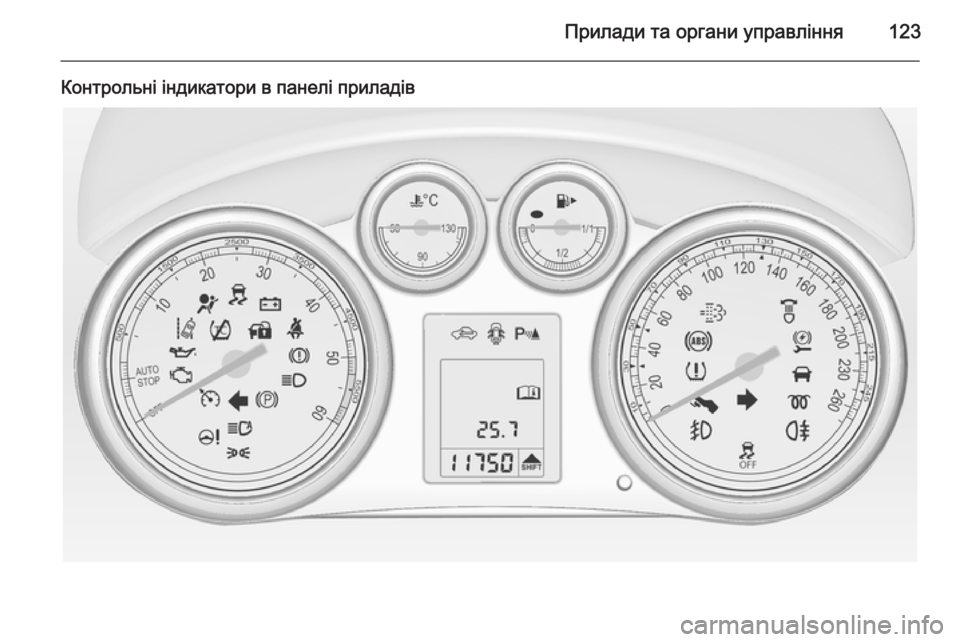

Прилади та органи управління123
Контрольні індикатори в панелі приладів

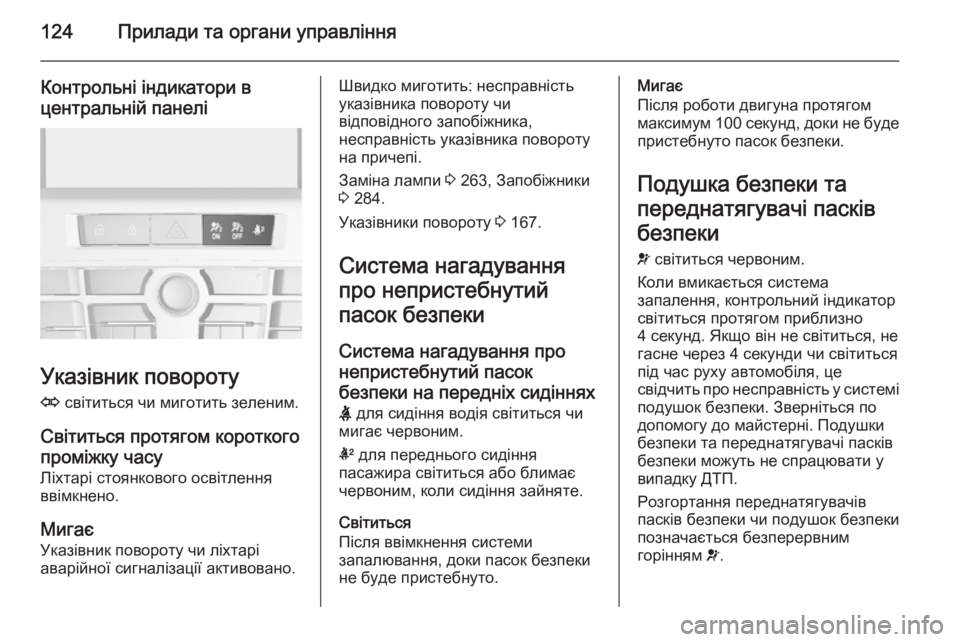

124Прилади та органи управління
Контрольні індикатори в
центральній панелі
Указівник повороту
O світиться чи миготить зеленим.
Світиться протягом короткого
проміжку часу
Ліхтарі стоянкового освітлення
ввімкнено.
Мигає
Указівник повороту чи ліхтарі
аварійної сигналізації активовано.
Швидко миготить: несправність
указівника повороту чи
відповідного запобіжника,
несправність указівника повороту
на причепі.
Заміна лампи 3 263, Запобіжники
3 284.
Указівники повороту 3 167.
Система нагадування
про непристебнутий
пасок безпеки
Система нагадування про
непристебнутий пасок
безпеки на передніх сидіннях X для сидіння водія світиться чи
мигає червоним.
k для переднього сидіння
пасажира світиться або блимає червоним, коли сидіння зайняте.
Світиться
Після ввімкнення системи
запалювання, доки пасок безпеки
не буде пристебнуто.Мигає
Після роботи двигуна протягом
максимум 100 секунд, доки не буде пристебнуто пасок безпеки.
Подушка безпеки та
переднатягувачі пасків
безпеки v світиться червоним.
Коли вмикається система
запалення, контрольний індикатор
світиться протягом приблизно
4 секунд. Якщо він не світиться, не
гасне через 4 секунди чи світиться
під час руху автомобіля, це
свідчить про несправність у системі
подушок безпеки. Зверніться по
допомогу до майстерні. Подушки
безпеки та переднатягувачі пасків
безпеки можуть не спрацювати у
випадку ДТП.
Розгортання переднатягувачів
пасків безпеки чи подушок безпеки
позначається безперервним
горінням v.

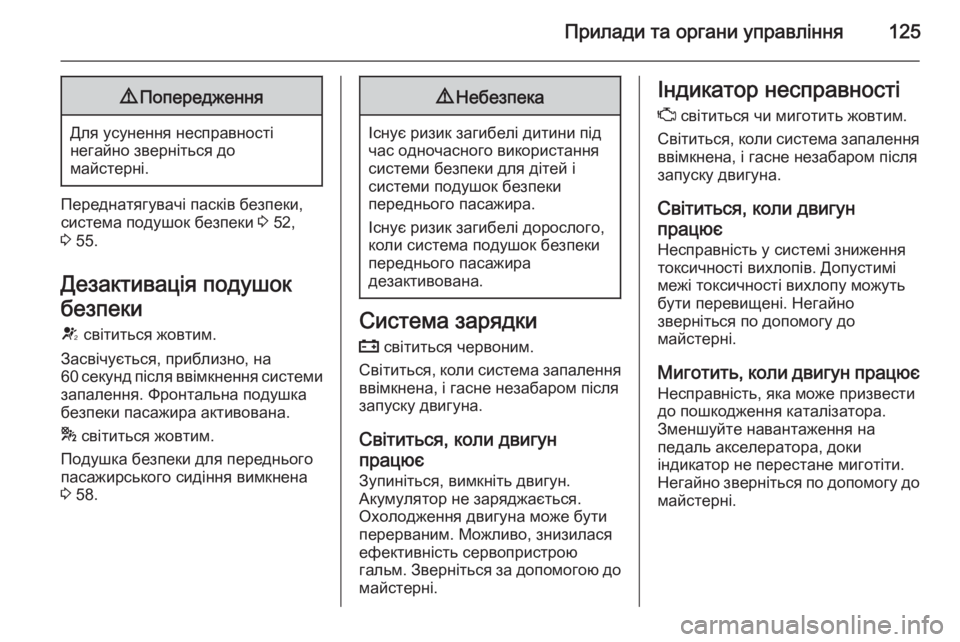

Прилади та органи управління1259Попередження
Для усунення несправності
негайно зверніться до
майстерні.
Переднатягувачі пасків безпеки,
система подушок безпеки 3 52,
3 55.
Дезактивація подушок
безпеки V світиться жовтим.
Засвічується, приблизно, на
60 секунд після ввімкнення системи
запалення. Фронтальна подушка
безпеки пасажира активована.
* світиться жовтим.
Подушка безпеки для переднього
пасажирського сидіння вимкнена
3 58.
9 Небезпека
Існує ризик загибелі дитини під
час одночасного використання
системи безпеки для дітей і
системи подушок безпеки
переднього пасажира.
Існує ризик загибелі дорослого,
коли система подушок безпеки
переднього пасажира
дезактивована.
Система зарядки
p світиться червоним.
Світиться, коли система запалення ввімкнена, і гасне незабаром після
запуску двигуна.
Світиться, коли двигун
працює Зупиніться, вимкніть двигун.
Акумулятор не заряджається.
Охолодження двигуна може бути
перерваним. Можливо, знизилася
ефективність сервопристрою
гальм. Зверніться за допомогою до майстерні.
Індикатор несправності
Z світиться чи миготить жовтим.
Світиться, коли система запалення ввімкнена, і гасне незабаром після
запуску двигуна.
Світиться, коли двигун
працює
Несправність у системі зниження
токсичності вихлопів. Допустимі
межі токсичності вихлопу можуть
бути перевищені. Негайно
зверніться по допомогу до
майстерні.
Миготить, коли двигун працює
Несправність, яка може призвести
до пошкодження каталізатора.
Зменшуйте навантаження на
педаль акселератора, доки
індикатор не перестане миготіти.
Негайно зверніться по допомогу до майстерні.

126Прилади та органи управлінняПроведіть
обслуговування
автомобіля найближчим
часом
g світиться жовтим.
Додатково відображається
повідомлення з попередженням
або ж код попередження.
Автомобіль потребує
обслуговування.
Зверніться по допомогу до
майстерні.
Повідомлення автомобіля 3 140.
Система гальм і
зчеплення
Рівень рідини для системигальм і зчеплення
R світиться червоним.
Рівень рідини для системи гальм і
зчеплення занадто низький 3 260.9 Попередження
Зупиніться. Не продовжуйте
подорож. Зверніться до
майстерні.
Світиться після ввімкнення
системи запалення з натиснутим
ручним стоянковим гальмом
3 199.
Натисніть на педаль
- світиться чи миготить жовтим.
Для запуску двигуна слід натиснути на педаль зчеплення. Система
стоп-старт 3 188.
Світиться
Щоб відпустити електричне
стоянкове гальмо 3 199, слід
натиснути педаль гальм.
Мигає
Для запуску двигуна слід натиснути на педаль зчеплення 3 187.
Електричне стоянкове
гальмо m світиться чи мигає червоним.
Світиться Електричне стоянкове гальмо
ввімкнуте 3 199.
Мигає Електричне стоянкове гальмо
ввімкнуте не повністю або
вимкнуте. Увімкніть запалювання,
натисніть педаль гальм і спробуйте
відновити стан системи, спочатку
увімкнувши, а потім вимкнувши
електричне стоянкове гальмо.
Якщо m продовжує мигати,
припиніть користуватися
автомобілем і зверніться за
допомогою до майстерні.
Несправність
електричного
стоянкового гальма j світиться чи миготить жовтим.

Прилади та органи управління127
СвітитьсяЗнижена ефективність дії
електричного стоянкового гальма
3 199.
Мигає Електричне стоянкове гальмо
перебуває в режимі
обслуговування. Для відновлення
стану системи зупиніть автомобіль,
а потім увімкніть і вимкніть
електричне стоянкове гальмо.9 Попередження
Для усунення несправності
негайно зверніться до
майстерні.
Анти-блокувальна
система гальм (ABS) u світиться жовтим.
Світиться протягом кількох секунд
після ввімкнення системи
запалення. Система готова для
роботи, коли контрольний
індикатор гасне.
Якщо контрольний індикатор не
гасне через декілька секунд, або
якщо він горить під час їзди, це свідчить про несправність системи
ABS. Гальмівна система
залишається в робочому стані, але
без регулювання ABS.
Антиблокувальна система гальм
3 198.
Підвищення передачі
[ засвічується зеленим світлом як
контрольний індикатор або ж
відображається як символ в
інформаційному центрі водія на
дисплеї верхнього рівня або
комбінованому дисплеї верхнього рівня під час рекомендації
перемкнутися на вищу передачу для економії пального.
На деяких версіях вказівка щодо
перемикання на вищу передачу
відображається в інформаційному
центрі водія на цілу сторінку.
Допоміжна система керування
автомобілем EcoFlex 3 145.Гідропідсилювач
c світиться жовтим.
Засвічується при обмеженні
підсилювача керма Робота підсилювача керма
обмежена у зв'язку з перегрівом
системи. Контрольний індикатор
гасне, коли система охолоне.
Система стоп-старт 3 188.
Засвічується при вимкненні
підсилювача керма
Збій в роботі підсилювача керма.
Зверніться до майстерні.
Система попередженняпро виїзд за межі смуги
руху
) засвічується зеленим чи
миготить жовтим.
Світиться зеленим Система ввімкнена та готова до
роботи.

128Прилади та органи управління
Миготить жовтим
Система розпізнає незаплановану
зміну смуги руху.
Ультразвукова система допомоги під час
паркування
r світиться жовтим.
Несправність у системі
або
Несправність через датчики, які
забруднені чи покриті льодом або
снігом
або
Інтерференція через зовнішні
джерела ультразвуку. Відразу
після усунення джерела
інтерференції система
працюватиме у звичному режимі.
Для усунення несправності в
системі зверніться до майстерні.
Ультразвукова система допомоги
під час паркування 3 225.Електронна система
курсової стійкості
вимкнена n світиться жовтим.
Система дезактивована.
Електронна система
курсової стійкості та
протибуксовочна
гальмівна система b світиться чи миготить жовтим.
Світиться У системі виявлено несправність.Можлива безперервна їзда. Проте
стійкість автомобіля може
погіршитися, що залежить від стану
дорожнього покриття.
Для усунення несправності
зверніться до майстерні.Мигає
Система активно працює.
Ефективна потужність двигуна
може знизитися, і автомобіль може незначною мірою автоматично
гальмувати.
Система курсової стійкості 3 202,
Система контролю тяги 3 201.
Протибуксовочна
гальмівна система
вимкнена
k світиться жовтим.
Система дезактивована.
Попередній прогрів ! світиться жовтим.
Попередній прогрів активовано.
Активується лише, коли
температура зовні є низькою.
Сажовий фільтр
% світиться чи миготить жовтим.
