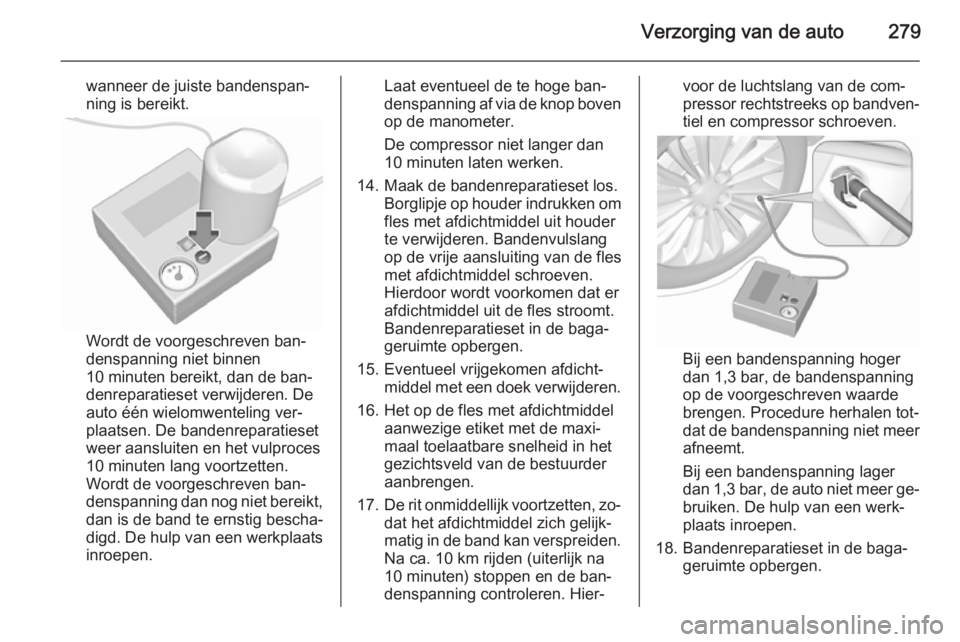

Verzorging van de auto279
wanneer de juiste bandenspan‐
ning is bereikt.
Wordt de voorgeschreven ban‐
denspanning niet binnen
10 minuten bereikt, dan de ban‐
denreparatieset verwijderen. De
auto één wielomwenteling ver‐
plaatsen. De bandenreparatieset
weer aansluiten en het vulproces
10 minuten lang voortzetten.
Wordt de voorgeschreven ban‐
denspanning dan nog niet bereikt,
dan is de band te ernstig bescha‐ digd. De hulp van een werkplaats
inroepen.
Laat eventueel de te hoge ban‐
denspanning af via de knop boven
op de manometer.
De compressor niet langer dan
10 minuten laten werken.
14. Maak de bandenreparatieset los. Borglipje op houder indrukken omfles met afdichtmiddel uit houder
te verwijderen. Bandenvulslang
op de vrije aansluiting van de fles
met afdichtmiddel schroeven.
Hierdoor wordt voorkomen dat er
afdichtmiddel uit de fles stroomt.
Bandenreparatieset in de baga‐
geruimte opbergen.
15. Eventueel vrijgekomen afdicht‐ middel met een doek verwijderen.
16. Het op de fles met afdichtmiddel aanwezige etiket met de maxi‐
maal toelaatbare snelheid in het
gezichtsveld van de bestuurder
aanbrengen.
17. De rit onmiddellijk voortzetten, zo‐
dat het afdichtmiddel zich gelijk‐
matig in de band kan verspreiden. Na ca. 10 km rijden (uiterlijk na
10 minuten) stoppen en de ban‐
denspanning controleren. Hier‐voor de luchtslang van de com‐
pressor rechtstreeks op bandven‐
tiel en compressor schroeven.
Bij een bandenspanning hoger
dan 1,3 bar, de bandenspanning
op de voorgeschreven waarde
brengen. Procedure herhalen tot‐ dat de bandenspanning niet meer
afneemt.
Bij een bandenspanning lager
dan 1,3 bar, de auto niet meer ge‐ bruiken. De hulp van een werk‐
plaats inroepen.
18. Bandenreparatieset in de baga‐ geruimte opbergen.

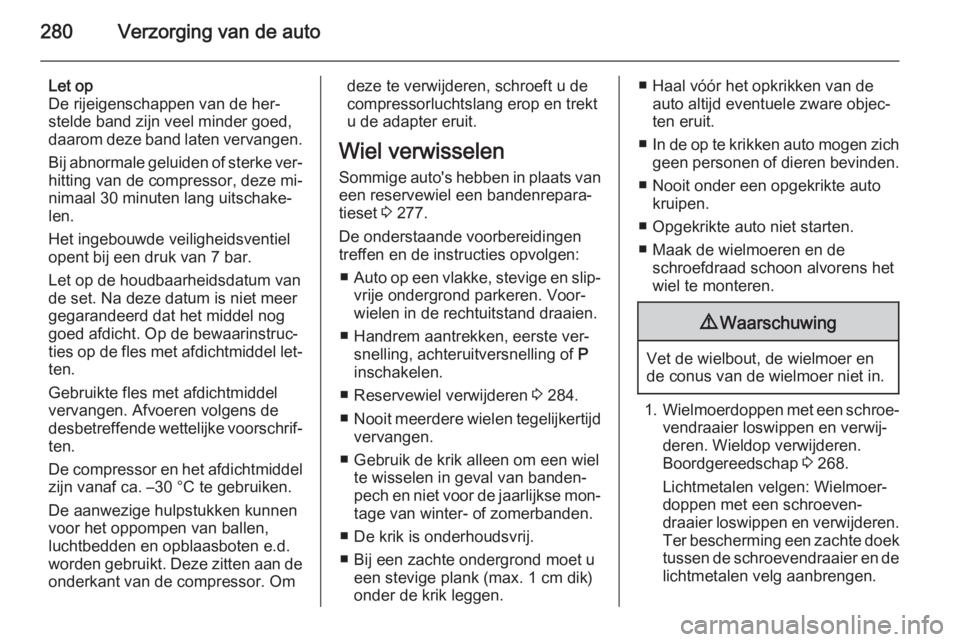

280Verzorging van de auto
Let op
De rijeigenschappen van de her‐
stelde band zijn veel minder goed,
daarom deze band laten vervangen.
Bij abnormale geluiden of sterke ver‐
hitting van de compressor, deze mi‐
nimaal 30 minuten lang uitschake‐
len.
Het ingebouwde veiligheidsventiel
opent bij een druk van 7 bar.
Let op de houdbaarheidsdatum van
de set. Na deze datum is niet meer
gegarandeerd dat het middel nog
goed afdicht. Op de bewaarinstruc‐
ties op de fles met afdichtmiddel let‐
ten.
Gebruikte fles met afdichtmiddel
vervangen. Afvoeren volgens de
desbetreffende wettelijke voorschrif‐ ten.
De compressor en het afdichtmiddel zijn vanaf ca. –30 °C te gebruiken.
De aanwezige hulpstukken kunnen voor het oppompen van ballen,
luchtbedden en opblaasboten e.d.
worden gebruikt. Deze zitten aan de onderkant van de compressor. Omdeze te verwijderen, schroeft u de
compressorluchtslang erop en trekt
u de adapter eruit.
Wiel verwisselen Sommige auto's hebben in plaats van
een reservewiel een bandenrepara‐
tieset 3 277.
De onderstaande voorbereidingen
treffen en de instructies opvolgen:
■ Auto op een vlakke, stevige en slip‐
vrije ondergrond parkeren. Voor‐
wielen in de rechtuitstand draaien.
■ Handrem aantrekken, eerste ver‐ snelling, achteruitversnelling of P
inschakelen.
■ Reservewiel verwijderen 3 284.
■ Nooit meerdere wielen tegelijkertijd
vervangen.
■ Gebruik de krik alleen om een wiel te wisselen in geval van banden‐
pech en niet voor de jaarlijkse mon‐
tage van winter- of zomerbanden.
■ De krik is onderhoudsvrij.
■ Bij een zachte ondergrond moet u een stevige plank (max. 1 cm dik)onder de krik leggen.■ Haal vóór het opkrikken van de auto altijd eventuele zware objec‐
ten eruit.
■ In de op te krikken auto mogen zich
geen personen of dieren bevinden.
■ Nooit onder een opgekrikte auto kruipen.
■ Opgekrikte auto niet starten.
■ Maak de wielmoeren en de schroefdraad schoon alvorens het
wiel te monteren.9 Waarschuwing
Vet de wielbout, de wielmoer en
de conus van de wielmoer niet in.
1. Wielmoerdoppen met een schroe‐
vendraaier loswippen en verwij‐
deren. Wieldop verwijderen.
Boordgereedschap 3 268.
Lichtmetalen velgen: Wielmoer‐
doppen met een schroeven‐
draaier loswippen en verwijderen. Ter bescherming een zachte doek
tussen de schroevendraaier en de lichtmetalen velg aanbrengen.

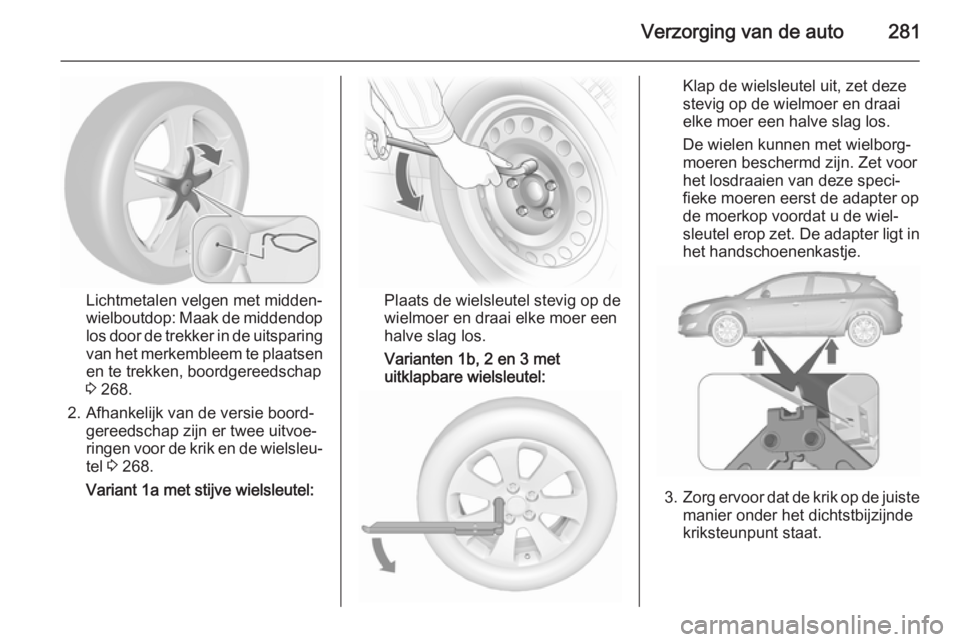

Verzorging van de auto281
Lichtmetalen velgen met midden‐
wielboutdop: Maak de middendop
los door de trekker in de uitsparing van het merkembleem te plaatsen
en te trekken, boordgereedschap
3 268.
2. Afhankelijk van de versie boord‐ gereedschap zijn er twee uitvoe‐
ringen voor de krik en de wielsleu‐ tel 3 268.
Variant 1a met stijve wielsleutel:Plaats de wielsleutel stevig op de
wielmoer en draai elke moer een
halve slag los.
Varianten 1b, 2 en 3 met
uitklapbare wielsleutel:
Klap de wielsleutel uit, zet deze
stevig op de wielmoer en draai
elke moer een halve slag los.
De wielen kunnen met wielborg‐
moeren beschermd zijn. Zet voor
het losdraaien van deze speci‐
fieke moeren eerst de adapter op
de moerkop voordat u de wiel‐ sleutel erop zet. De adapter ligt in
het handschoenenkastje.
3. Zorg ervoor dat de krik op de juiste
manier onder het dichtstbijzijnde
kriksteunpunt staat.

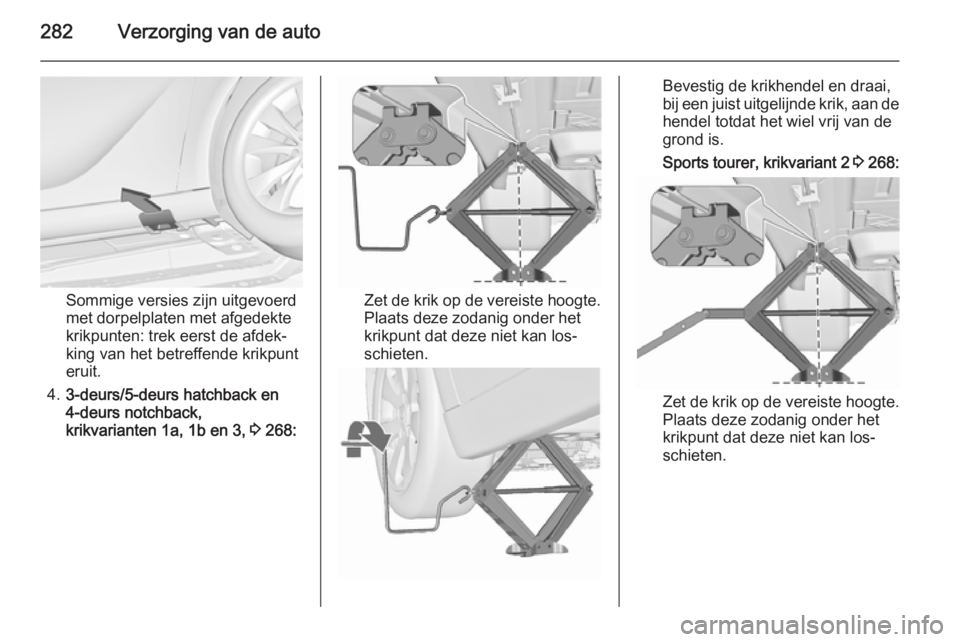

282Verzorging van de auto
Sommige versies zijn uitgevoerd
met dorpelplaten met afgedekte
krikpunten: trek eerst de afdek‐
king van het betreffende krikpunt
eruit.
4. 3-deurs/5-deurs hatchback en
4-deurs notchback,
krikvarianten 1a, 1b en 3, 3 268:Zet de krik op de vereiste hoogte.
Plaats deze zodanig onder het
krikpunt dat deze niet kan los‐
schieten.
Bevestig de krikhendel en draai,
bij een juist uitgelijnde krik, aan de
hendel totdat het wiel vrij van de grond is.
Sports tourer, krikvariant 2 3 268:
Zet de krik op de vereiste hoogte.
Plaats deze zodanig onder het
krikpunt dat deze niet kan los‐
schieten.

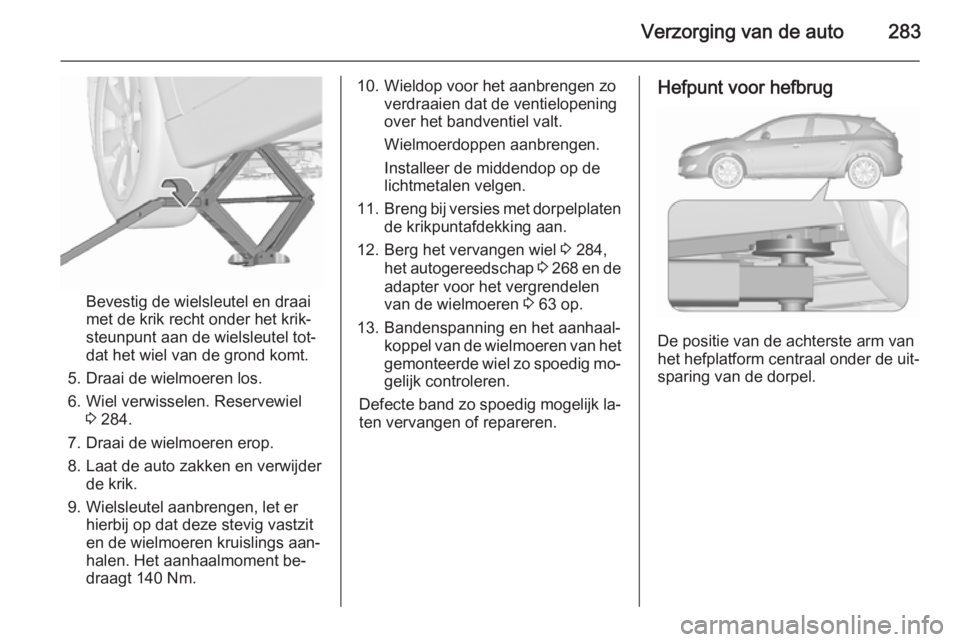

Verzorging van de auto283
Bevestig de wielsleutel en draai
met de krik recht onder het krik‐
steunpunt aan de wielsleutel tot‐
dat het wiel van de grond komt.
5. Draai de wielmoeren los.
6. Wiel verwisselen. Reservewiel 3 284.
7. Draai de wielmoeren erop.
8. Laat de auto zakken en verwijder de krik.
9. Wielsleutel aanbrengen, let er hierbij op dat deze stevig vastzit
en de wielmoeren kruislings aan‐ halen. Het aanhaalmoment be‐
draagt 140 Nm.
10. Wieldop voor het aanbrengen zo verdraaien dat de ventielopening
over het bandventiel valt.
Wielmoerdoppen aanbrengen.
Installeer de middendop op de
lichtmetalen velgen.
11. Breng bij versies met dorpelplaten
de krikpuntafdekking aan.
12. Berg het vervangen wiel 3 284,
het autogereedschap 3 268 en de
adapter voor het vergrendelen
van de wielmoeren 3 63 op.
13. Bandenspanning en het aanhaal‐ koppel van de wielmoeren van het
gemonteerde wiel zo spoedig mo‐
gelijk controleren.
Defecte band zo spoedig mogelijk la‐ ten vervangen of repareren.Hefpunt voor hefbrug
De positie van de achterste arm van
het hefplatform centraal onder de uit‐ sparing van de dorpel.

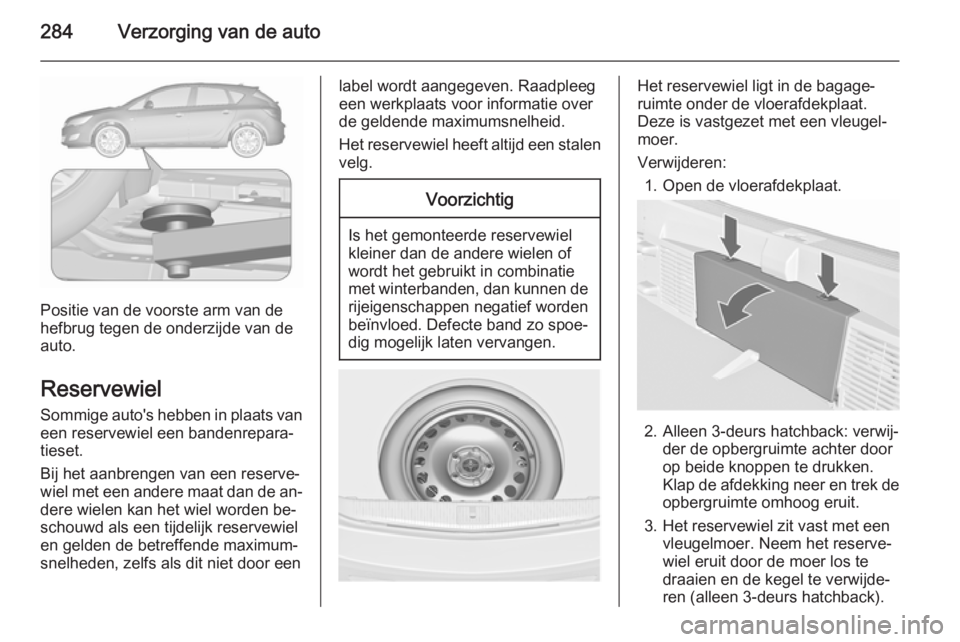

284Verzorging van de auto
Positie van de voorste arm van de
hefbrug tegen de onderzijde van de
auto.
Reservewiel
Sommige auto's hebben in plaats van
een reservewiel een bandenrepara‐
tieset.
Bij het aanbrengen van een reserve‐
wiel met een andere maat dan de an‐
dere wielen kan het wiel worden be‐
schouwd als een tijdelijk reservewiel
en gelden de betreffende maximum‐
snelheden, zelfs als dit niet door een
label wordt aangegeven. Raadpleeg
een werkplaats voor informatie over
de geldende maximumsnelheid.
Het reservewiel heeft altijd een stalen
velg.Voorzichtig
Is het gemonteerde reservewiel
kleiner dan de andere wielen of
wordt het gebruikt in combinatie
met winterbanden, dan kunnen de
rijeigenschappen negatief worden
beïnvloed. Defecte band zo spoe‐
dig mogelijk laten vervangen.
Het reservewiel ligt in de bagage‐
ruimte onder de vloerafdekplaat.
Deze is vastgezet met een vleugel‐
moer.
Verwijderen: 1. Open de vloerafdekplaat.
2. Alleen 3-deurs hatchback: verwij‐ der de opbergruimte achter door
op beide knoppen te drukken.
Klap de afdekking neer en trek de
opbergruimte omhoog eruit.
3. Het reservewiel zit vast met een vleugelmoer. Neem het reserve‐
wiel eruit door de moer los te
draaien en de kegel te verwijde‐
ren (alleen 3-deurs hatchback).

Verzorging van de auto285
Onder het reservewiel bevindt
zich de kist met boordgereed‐
schap.
4. Als er na het verwisselen van een
wiel geen wiel in de reservewiel‐
bak wordt gelegd, zet dan de ge‐
reedschapskist vast door de vleu‐ gelmoer rechtsom te draaien en
de vloerafdekplaat te sluiten.

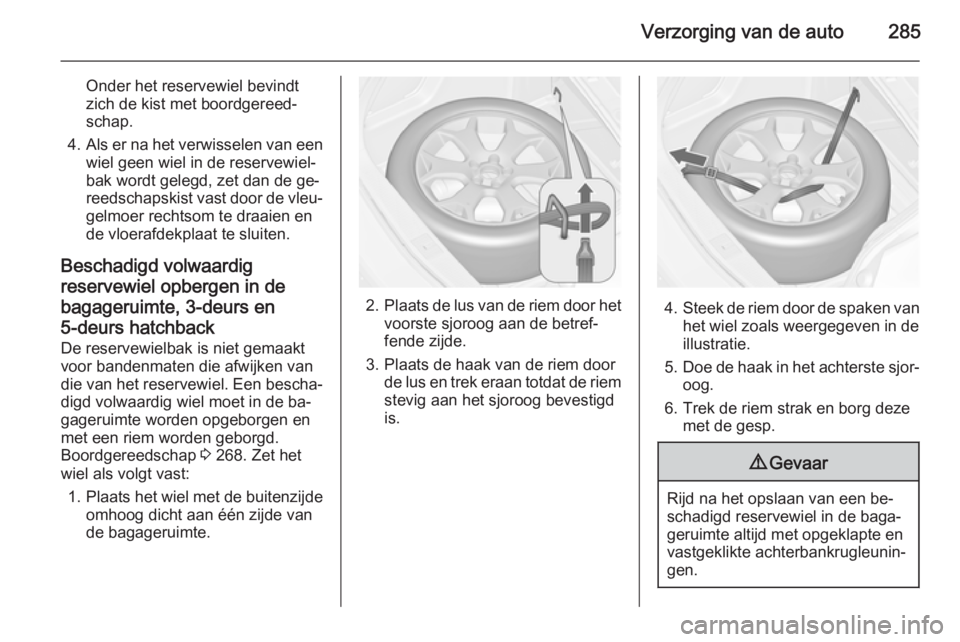

Beschadigd volwaardig
reservewiel opbergen in de
bagageruimte, 3-deurs en 5-deurs hatchback De reservewielbak is niet gemaakt
voor bandenmaten die afwijken van
die van het reservewiel. Een bescha‐
digd volwaardig wiel moet in de ba‐
gageruimte worden opgeborgen en met een riem worden geborgd.
Boordgereedschap 3 268. Zet het
wiel als volgt vast:
1. Plaats het wiel met de buitenzijde
omhoog dicht aan één zijde van
de bagageruimte.
2. Plaats de lus van de riem door het
voorste sjoroog aan de betref‐
fende zijde.
3. Plaats de haak van de riem door de lus en trek eraan totdat de riemstevig aan het sjoroog bevestigd
is.4. Steek de riem door de spaken van
het wiel zoals weergegeven in de
illustratie.
5. Doe de haak in het achterste sjor‐
oog.
6. Trek de riem strak en borg deze met de gesp.
9 Gevaar
Rijd na het opslaan van een be‐
schadigd reservewiel in de baga‐
geruimte altijd met opgeklapte en
vastgeklikte achterbankrugleunin‐
gen.

286Verzorging van de auto

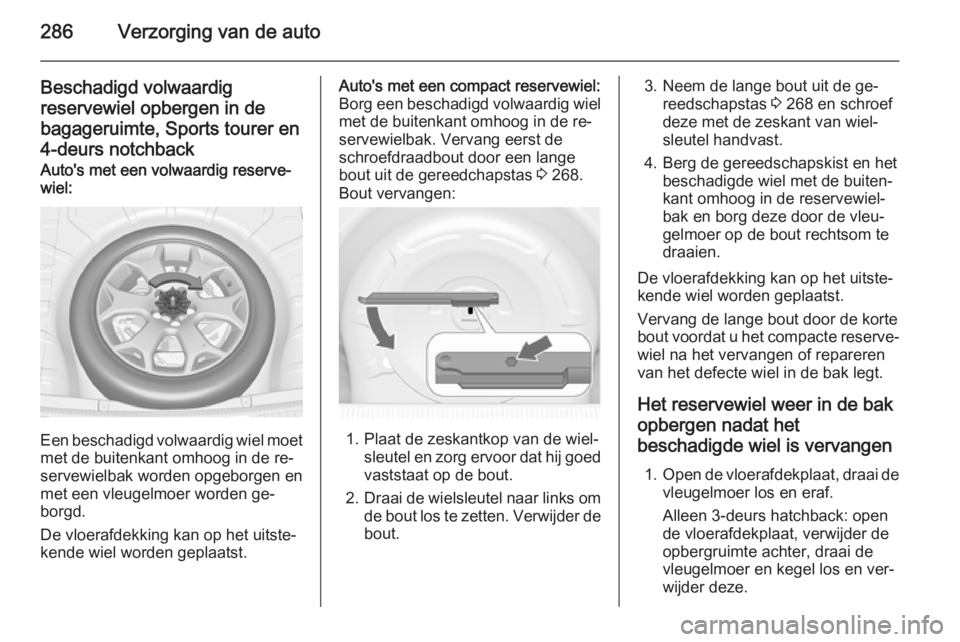

Beschadigd volwaardig
reservewiel opbergen in de
bagageruimte, Sports tourer en 4-deurs notchbackAuto's met een volwaardig reserve‐
wiel:
Een beschadigd volwaardig wiel moet
met de buitenkant omhoog in de re‐
servewielbak worden opgeborgen en
met een vleugelmoer worden ge‐
borgd.
De vloerafdekking kan op het uitste‐
kende wiel worden geplaatst.
Auto's met een compact reservewiel:
Borg een beschadigd volwaardig wiel
met de buitenkant omhoog in de re‐
servewielbak. Vervang eerst de
schroefdraadbout door een lange
bout uit de gereedchapstas 3 268.
Bout vervangen:
1. Plaat de zeskantkop van de wiel‐ sleutel en zorg ervoor dat hij goedvaststaat op de bout.
2. Draai de wielsleutel naar links om
de bout los te zetten. Verwijder de
bout.
3. Neem de lange bout uit de ge‐ reedschapstas 3 268 en schroef
deze met de zeskant van wiel‐ sleutel handvast.
4. Berg de gereedschapskist en het beschadigde wiel met de buiten‐
kant omhoog in de reservewiel‐
bak en borg deze door de vleu‐
gelmoer op de bout rechtsom te
draaien.
De vloerafdekking kan op het uitste‐
kende wiel worden geplaatst.
Vervang de lange bout door de korte
bout voordat u het compacte reserve‐
wiel na het vervangen of repareren
van het defecte wiel in de bak legt.
Het reservewiel weer in de bakopbergen nadat het
beschadigde wiel is vervangen
1. Open de vloerafdekplaat, draai de
vleugelmoer los en eraf.
Alleen 3-deurs hatchback: open
de vloerafdekplaat, verwijder de
opbergruimte achter, draai de
vleugelmoer en kegel los en ver‐
wijder deze.

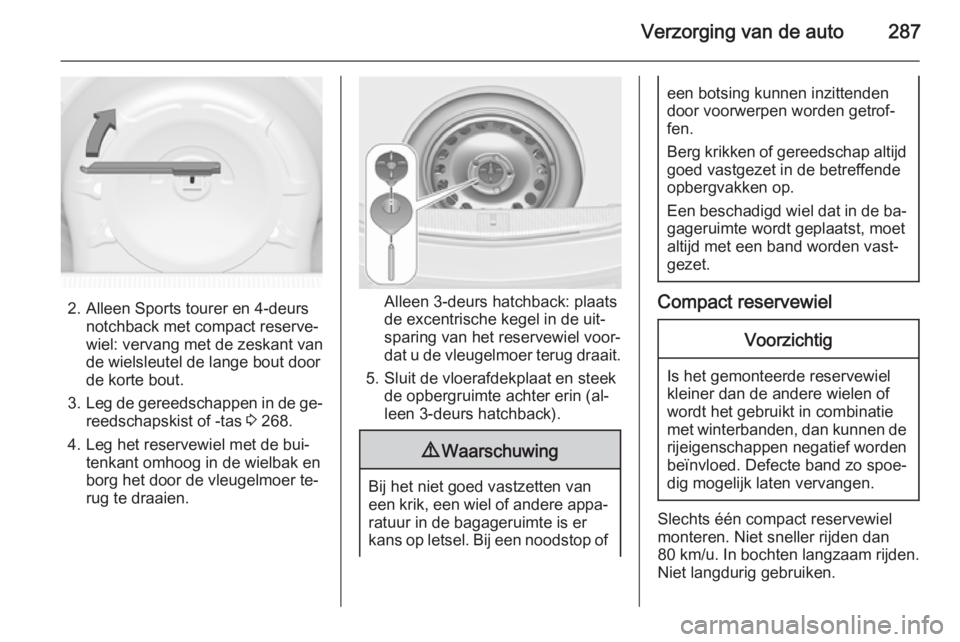

Verzorging van de auto287
2. Alleen Sports tourer en 4-deursnotchback met compact reserve‐
wiel: vervang met de zeskant van
de wielsleutel de lange bout door
de korte bout.
3. Leg de gereedschappen in de ge‐
reedschapskist of -tas 3 268.
4. Leg het reservewiel met de bui‐ tenkant omhoog in de wielbak en
borg het door de vleugelmoer te‐
rug te draaien.Alleen 3-deurs hatchback: plaats
de excentrische kegel in de uit‐
sparing van het reservewiel voor‐
dat u de vleugelmoer terug draait.
5. Sluit de vloerafdekplaat en steek de opbergruimte achter erin (al‐
leen 3-deurs hatchback).
9 Waarschuwing
Bij het niet goed vastzetten van
een krik, een wiel of andere appa‐ ratuur in de bagageruimte is er
kans op letsel. Bij een noodstop of
een botsing kunnen inzittenden
door voorwerpen worden getrof‐
fen.
Berg krikken of gereedschap altijd goed vastgezet in de betreffendeopbergvakken op.
Een beschadigd wiel dat in de ba‐
gageruimte wordt geplaatst, moet
altijd met een band worden vast‐
gezet.
Compact reservewiel
Voorzichtig
Is het gemonteerde reservewiel
kleiner dan de andere wielen of
wordt het gebruikt in combinatie
met winterbanden, dan kunnen de
rijeigenschappen negatief worden
beïnvloed. Defecte band zo spoe‐
dig mogelijk laten vervangen.
Slechts één compact reservewiel
monteren. Niet sneller rijden dan
80 km/u . In bochten langzaam rijden.
Niet langdurig gebruiken.

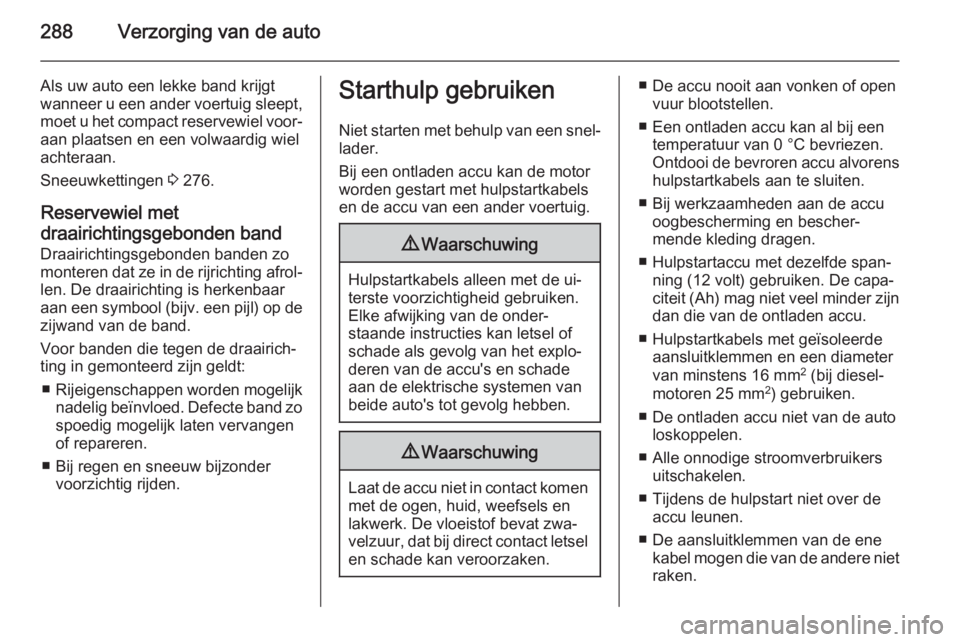

288Verzorging van de auto
Als uw auto een lekke band krijgt
wanneer u een ander voertuig sleept, moet u het compact reservewiel voor‐
aan plaatsen en een volwaardig wiel
achteraan.
Sneeuwkettingen 3 276.
Reservewiel met
draairichtingsgebonden band Draairichtingsgebonden banden zo
monteren dat ze in de rijrichting afrol‐ len. De draairichting is herkenbaar
aan een symbool ( bijv. een pijl) op de
zijwand van de band.
Voor banden die tegen de draairich‐
ting in gemonteerd zijn geldt:
■ Rijeigenschappen worden mogelijk
nadelig beïnvloed. Defecte band zo
spoedig mogelijk laten vervangen
of repareren.
■ Bij regen en sneeuw bijzonder voorzichtig rijden.Starthulp gebruiken
Niet starten met behulp van een snel‐ lader.
Bij een ontladen accu kan de motor
worden gestart met hulpstartkabels
en de accu van een ander voertuig.9 Waarschuwing
Hulpstartkabels alleen met de ui‐
terste voorzichtigheid gebruiken.
Elke afwijking van de onder‐
staande instructies kan letsel of
schade als gevolg van het explo‐
deren van de accu's en schade
aan de elektrische systemen van
beide auto's tot gevolg hebben.
9 Waarschuwing
Laat de accu niet in contact komen
met de ogen, huid, weefsels en
lakwerk. De vloeistof bevat zwa‐
velzuur, dat bij direct contact letsel en schade kan veroorzaken.
■ De accu nooit aan vonken of open vuur blootstellen.
■ Een ontladen accu kan al bij een temperatuur van 0 °C bevriezen.
Ontdooi de bevroren accu alvorens hulpstartkabels aan te sluiten.
■ Bij werkzaamheden aan de accu oogbescherming en bescher‐
mende kleding dragen.
■ Hulpstartaccu met dezelfde span‐ ning (12 volt) gebruiken. De capa‐
citeit (Ah) mag niet veel minder zijn
dan die van de ontladen accu.
■ Hulpstartkabels met geïsoleerde aansluitklemmen en een diameter
van minstens 16 mm 2
(bij diesel‐
motoren 25 mm 2
) gebruiken.
■ De ontladen accu niet van de auto loskoppelen.
■ Alle onnodige stroomverbruikers uitschakelen.
■ Tijdens de hulpstart niet over de accu leunen.
■ De aansluitklemmen van de ene kabel mogen die van de andere niet
raken.
