OPEL ASTRA J 2015.5 Instruksjonsbok

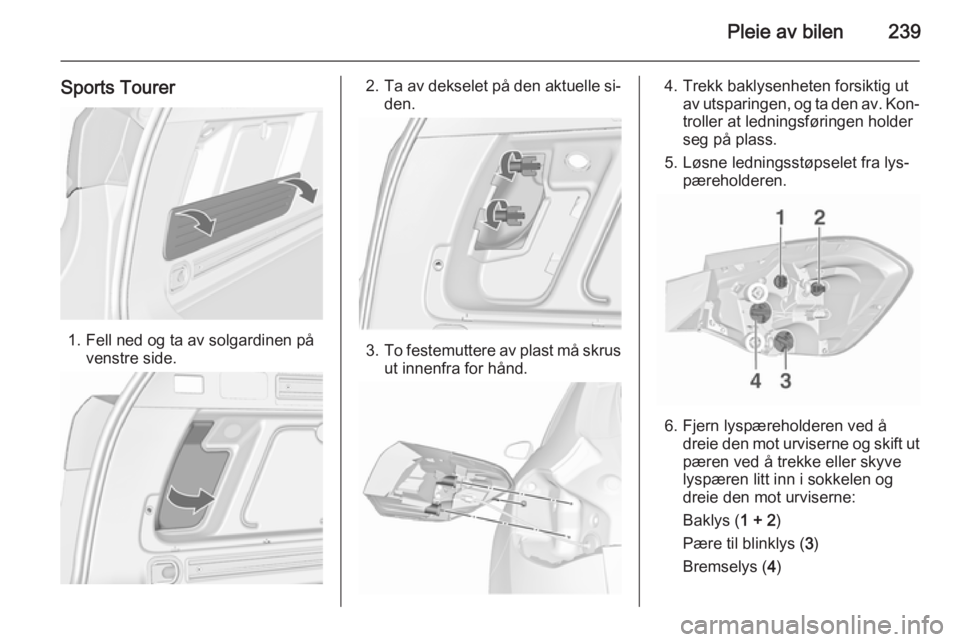

Pleie av bilen239
Sports Tourer
1. Fell ned og ta av solgardinen påvenstre side.
2.Ta av dekselet på den aktuelle si‐
den.
3. To festemuttere av plast må skrus
ut innenfra for hånd.
4. Trekk baklysenheten forsiktig ut av utsparingen, og ta den av. Kon‐troller at ledningsføringen holder
seg på plass.
5. Løsne ledningsstøpselet fra lys‐ pæreholderen.
6. Fjern lyspæreholderen ved å dreie den mot urviserne og skift utpæren ved å trekke eller skyve
lyspæren litt inn i sokkelen og
dreie den mot urviserne:
Baklys ( 1 + 2)
Pære til blinklys ( 3)
Bremselys ( 4)

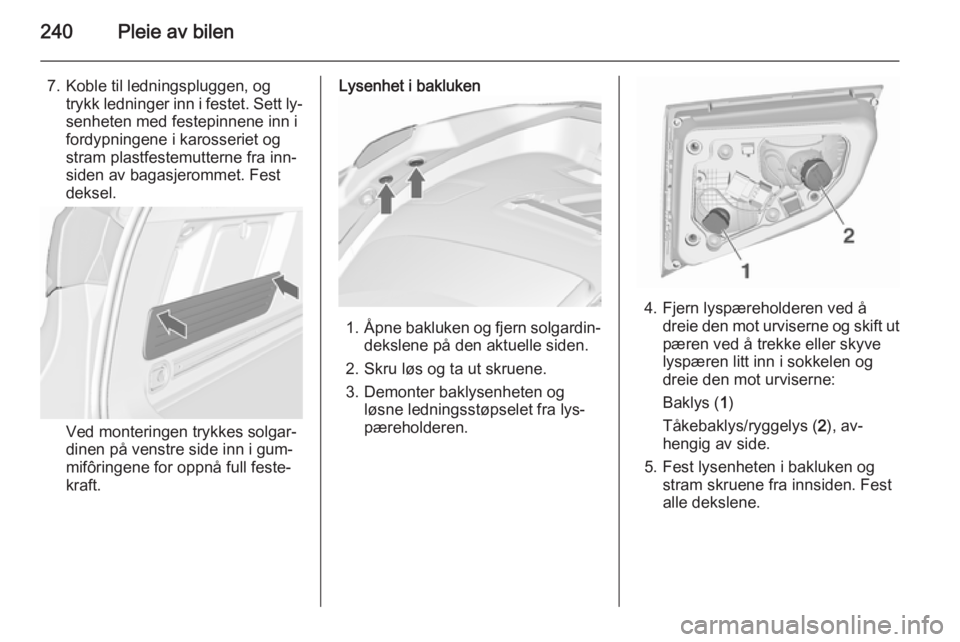

240Pleie av bilen
7. Koble til ledningspluggen, ogtrykk ledninger inn i festet. Sett ly‐
senheten med festepinnene inn i
fordypningene i karosseriet og
stram plastfestemutterne fra inn‐
siden av bagasjerommet. Fest
deksel.
Ved monteringen trykkes solgar‐
dinen på venstre side inn i gum‐
mifôringene for oppnå full feste‐
kraft.
Lysenhet i bakluken
1. Åpne bakluken og fjern solgardin‐
dekslene på den aktuelle siden.
2. Skru løs og ta ut skruene.
3. Demonter baklysenheten og løsne ledningsstøpselet fra lys‐
pæreholderen.
4. Fjern lyspæreholderen ved å dreie den mot urviserne og skift utpæren ved å trekke eller skyve
lyspæren litt inn i sokkelen og
dreie den mot urviserne:
Baklys ( 1)
Tåkebaklys/ryggelys ( 2), av‐
hengig av side.
5. Fest lysenheten i bakluken og stram skruene fra innsiden. Fest
alle dekslene.

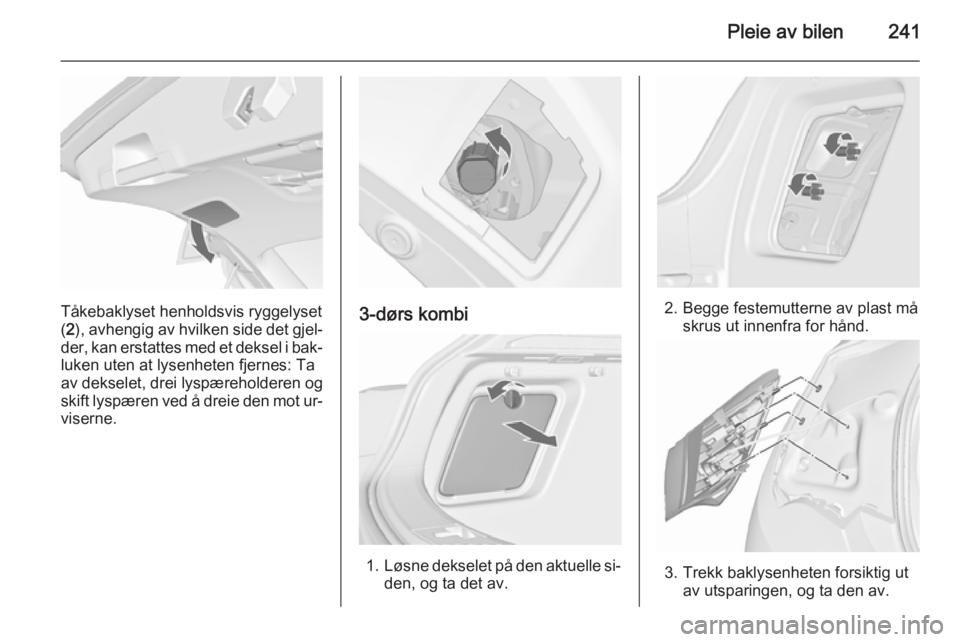

Pleie av bilen241
Tåkebaklyset henholdsvis ryggelyset
( 2 ), avhengig av hvilken side det gjel‐
der, kan erstattes med et deksel i bak‐ luken uten at lysenheten fjernes: Ta
av dekselet, drei lyspæreholderen og skift lyspæren ved å dreie den mot ur‐
viserne.3-dørs kombi
1. Løsne dekselet på den aktuelle si‐
den, og ta det av.
2. Begge festemutterne av plast må skrus ut innenfra for hånd.
3. Trekk baklysenheten forsiktig ut av utsparingen, og ta den av.

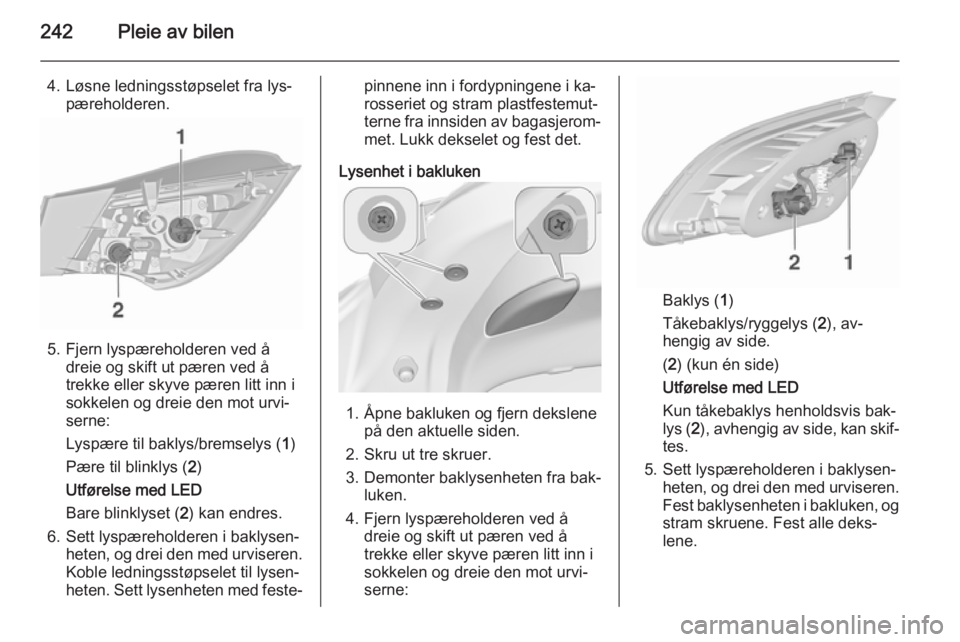

242Pleie av bilen
4. Løsne ledningsstøpselet fra lys‐pæreholderen.
5. Fjern lyspæreholderen ved å dreie og skift ut pæren ved å
trekke eller skyve pæren litt inn i
sokkelen og dreie den mot urvi‐
serne:
Lyspære til baklys/bremselys ( 1)
Pære til blinklys ( 2)
Utførelse med LED
Bare blinklyset ( 2) kan endres.
6. Sett lyspæreholderen i baklysen‐ heten, og drei den med urviseren.
Koble ledningsstøpselet til lysen‐
heten. Sett lysenheten med feste‐
pinnene inn i fordypningene i ka‐
rosseriet og stram plastfestemut‐
terne fra innsiden av bagasjerom‐ met. Lukk dekselet og fest det.
Lysenhet i bakluken
1. Åpne bakluken og fjern dekslene på den aktuelle siden.
2. Skru ut tre skruer.
3. Demonter baklysenheten fra bak‐ luken.
4. Fjern lyspæreholderen ved å dreie og skift ut pæren ved å
trekke eller skyve pæren litt inn i
sokkelen og dreie den mot urvi‐
serne:
Baklys ( 1)
Tåkebaklys/ryggelys ( 2), av‐
hengig av side.
( 2 ) (kun én side)
Utførelse med LED
Kun tåkebaklys henholdsvis bak‐
lys ( 2), avhengig av side, kan skif‐
tes.
5. Sett lyspæreholderen i baklysen‐ heten, og drei den med urviseren.
Fest baklysenheten i bakluken, og stram skruene. Fest alle deks‐
lene.

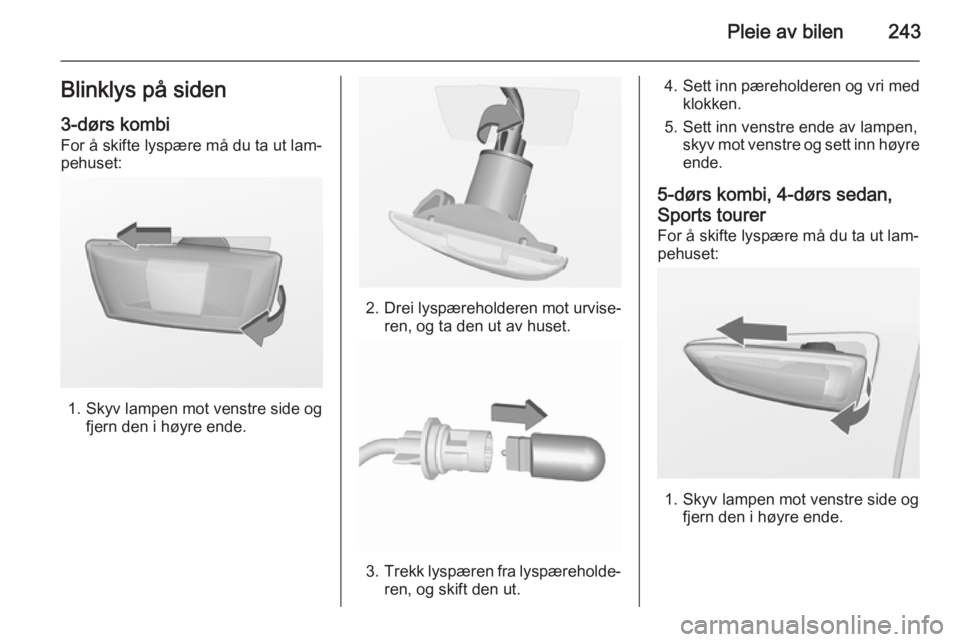

Pleie av bilen243Blinklys på siden3-dørs kombi
For å skifte lyspære må du ta ut lam‐
pehuset:
1. Skyv lampen mot venstre side og fjern den i høyre ende.
2. Drei lyspæreholderen mot urvise‐ren, og ta den ut av huset.
3.Trekk lyspæren fra lyspæreholde‐
ren, og skift den ut.
4. Sett inn pæreholderen og vri med
klokken.
5. Sett inn venstre ende av lampen, skyv mot venstre og sett inn høyreende.
5-dørs kombi, 4-dørs sedan,
Sports tourer
For å skifte lyspære må du ta ut lam‐
pehuset:
1. Skyv lampen mot venstre side og fjern den i høyre ende.

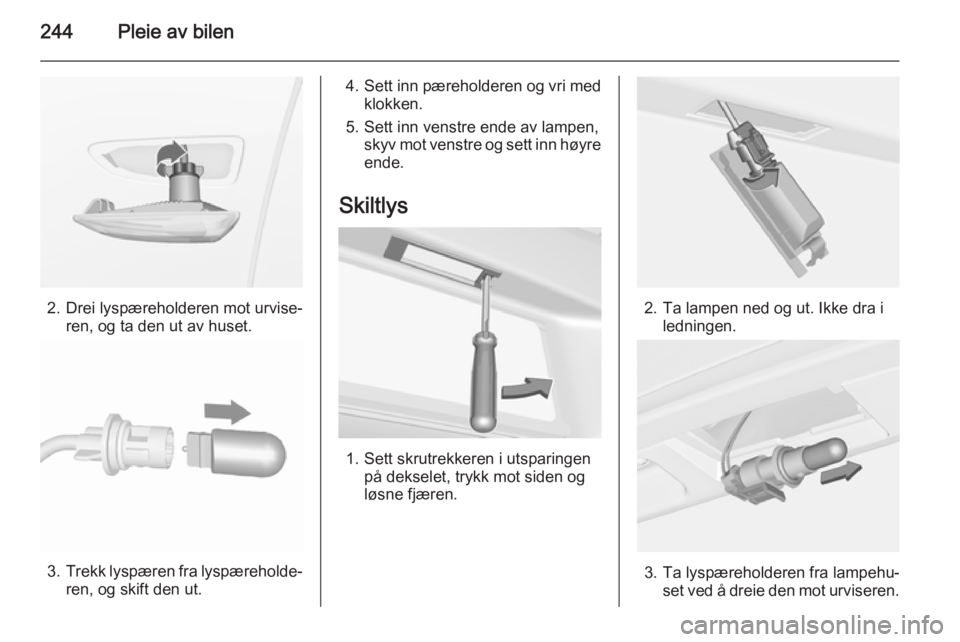

244Pleie av bilen
2. Drei lyspæreholderen mot urvise‐ren, og ta den ut av huset.
3.Trekk lyspæren fra lyspæreholde‐
ren, og skift den ut.
4. Sett inn pæreholderen og vri med
klokken.
5. Sett inn venstre ende av lampen, skyv mot venstre og sett inn høyreende.
Skiltlys
1. Sett skrutrekkeren i utsparingen på dekselet, trykk mot siden og
løsne fjæren.
2. Ta lampen ned og ut. Ikke dra i ledningen.
3. Ta lyspæreholderen fra lampehu‐set ved å dreie den mot urviseren.

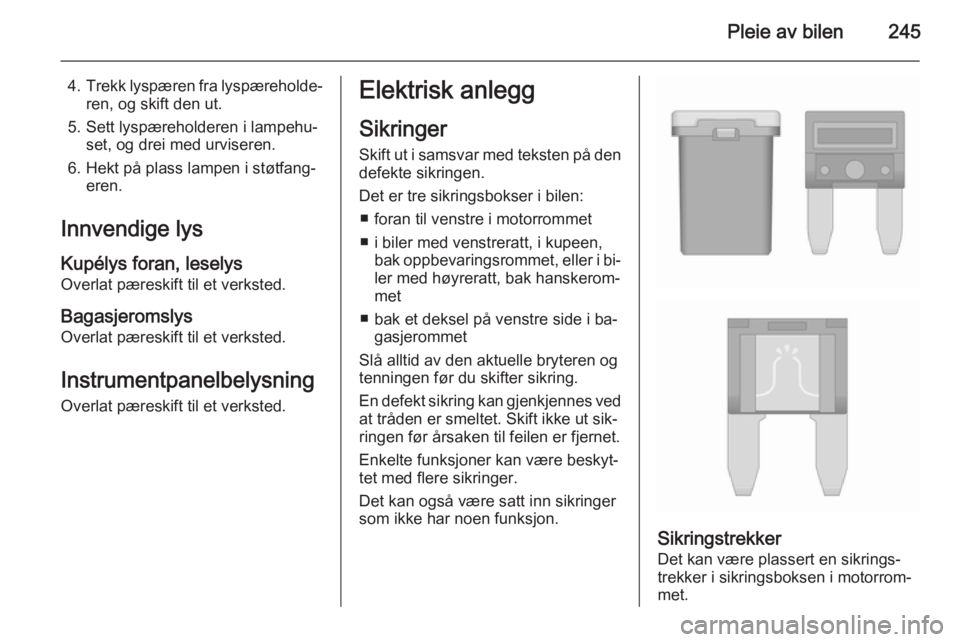

Pleie av bilen245
4.Trekk lyspæren fra lyspæreholde‐
ren, og skift den ut.
5. Sett lyspæreholderen i lampehu‐ set, og drei med urviseren.
6. Hekt på plass lampen i støtfang‐ eren.
Innvendige lys
Kupélys foran, leselys
Overlat pæreskift til et verksted.
Bagasjeromslys
Overlat pæreskift til et verksted.
Instrumentpanelbelysning
Overlat pæreskift til et verksted.Elektrisk anlegg
Sikringer
Skift ut i samsvar med teksten på den defekte sikringen.
Det er tre sikringsbokser i bilen: ■ foran til venstre i motorrommet
■ i biler med venstreratt, i kupeen, bak oppbevaringsrommet, eller i bi‐ler med høyreratt, bak hanskerom‐
met
■ bak et deksel på venstre side i ba‐ gasjerommet
Slå alltid av den aktuelle bryteren og
tenningen før du skifter sikring.
En defekt sikring kan gjenkjennes ved
at tråden er smeltet. Skift ikke ut sik‐
ringen før årsaken til feilen er fjernet.
Enkelte funksjoner kan være beskyt‐
tet med flere sikringer.
Det kan også være satt inn sikringer
som ikke har noen funksjon.
Sikringstrekker
Det kan være plassert en sikrings‐
trekker i sikringsboksen i motorrom‐
met.

246Pleie av bilen
Sett inn sikringstrekkeren ovenfra el‐
ler fra siden på sikringer med forskjel‐ lige utforminger, og trekk sikringen ut.
Sikringsboksen i
motorrommet
Sikringsboksen er foran til venstre i
motorrommet.
Løsne dekselet, og fell det opp til det
stopper. Ta av dekselet loddrett opp‐
over.

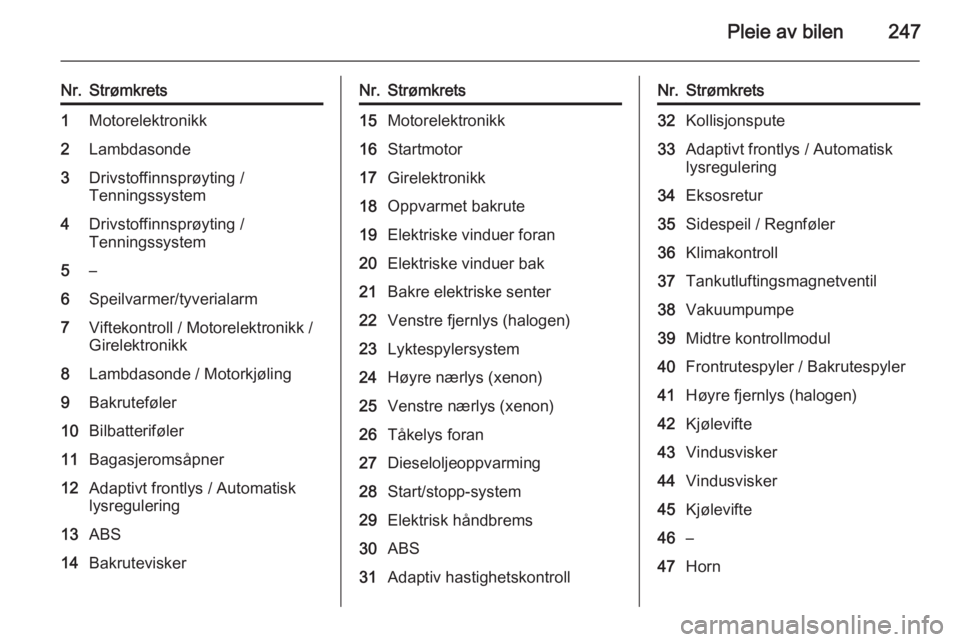

Pleie av bilen247
Nr.Strømkrets1Motorelektronikk2Lambdasonde3Drivstoffinnsprøyting /Tenningssystem4Drivstoffinnsprøyting /
Tenningssystem5–6Speilvarmer/tyverialarm7Viftekontroll / Motorelektronikk /
Girelektronikk8Lambdasonde / Motorkjøling9Bakruteføler10Bilbatteriføler11Bagasjeromsåpner12Adaptivt frontlys / Automatisk
lysregulering13ABS14BakruteviskerNr.Strømkrets15Motorelektronikk16Startmotor17Girelektronikk18Oppvarmet bakrute19Elektriske vinduer foran20Elektriske vinduer bak21Bakre elektriske senter22Venstre fjernlys (halogen)23Lyktespylersystem24Høyre nærlys (xenon)25Venstre nærlys (xenon)26Tåkelys foran27Dieseloljeoppvarming28Start/stopp-system29Elektrisk håndbrems30ABS31Adaptiv hastighetskontrollNr.Strømkrets32Kollisjonspute33Adaptivt frontlys / Automatisk
lysregulering34Eksosretur35Sidespeil / Regnføler36Klimakontroll37Tankutluftingsmagnetventil38Vakuumpumpe39Midtre kontrollmodul40Frontrutespyler / Bakrutespyler41Høyre fjernlys (halogen)42Kjølevifte43Vindusvisker44Vindusvisker45Kjølevifte46–47Horn

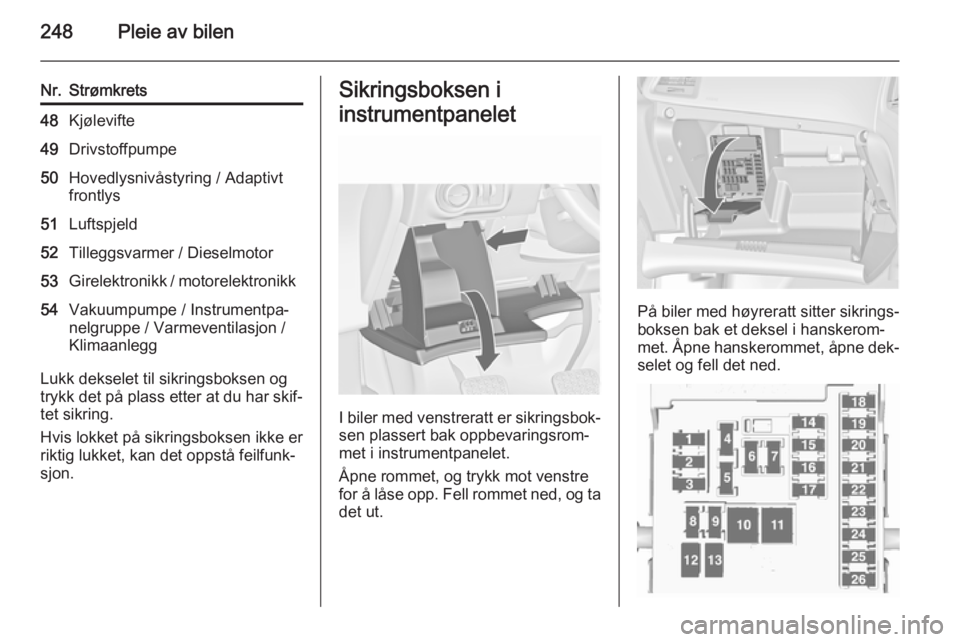

248Pleie av bilen
Nr.Strømkrets48Kjølevifte49Drivstoffpumpe50Hovedlysnivåstyring / Adaptivt
frontlys51Luftspjeld52Tilleggsvarmer / Dieselmotor53Girelektronikk / motorelektronikk54Vakuumpumpe / Instrumentpa‐
nelgruppe / Varmeventilasjon /
Klimaanlegg
Lukk dekselet til sikringsboksen og
trykk det på plass etter at du har skif‐
tet sikring.
Hvis lokket på sikringsboksen ikke er
riktig lukket, kan det oppstå feilfunk‐
sjon.
Sikringsboksen i
instrumentpanelet
I biler med venstreratt er sikringsbok‐
sen plassert bak oppbevaringsrom‐
met i instrumentpanelet.
Åpne rommet, og trykk mot venstre
for å låse opp. Fell rommet ned, og ta det ut.
På biler med høyreratt sitter sikrings‐
boksen bak et deksel i hanskerom‐
met. Åpne hanskerommet, åpne dek‐
selet og fell det ned.
