OPEL ASTRA J 2015.5 Instruksjonsbok

Pleie av bilen229
Nær-/fjernlys (1)
1.Skru dekselet (1) mot klokken, og
ta det av.
2. Drei pæreholderen mot venstre for å løsne den. Trekk pærehol‐
deren ut av reflektoren.
3. Løsne lyspæreholderen fra kon‐ takten ved å trykke på festeknas‐
ten.
4. Bytt pære og koble til bæreholde‐ ren med kontakten.
5. Skyv inn pæreholderen, slik at de to festeknastene går i inngrep
med utsparingene reflektoren og
drei mot høyre for å feste den.
6. Sett på dekselet, og skru det med
urviseren.
Sidelys/kjørelys (2)
1. Drei pæreholderen (2) mot venstre for å frigjøre den. Trekk
pæreholderen ut av reflektoren.

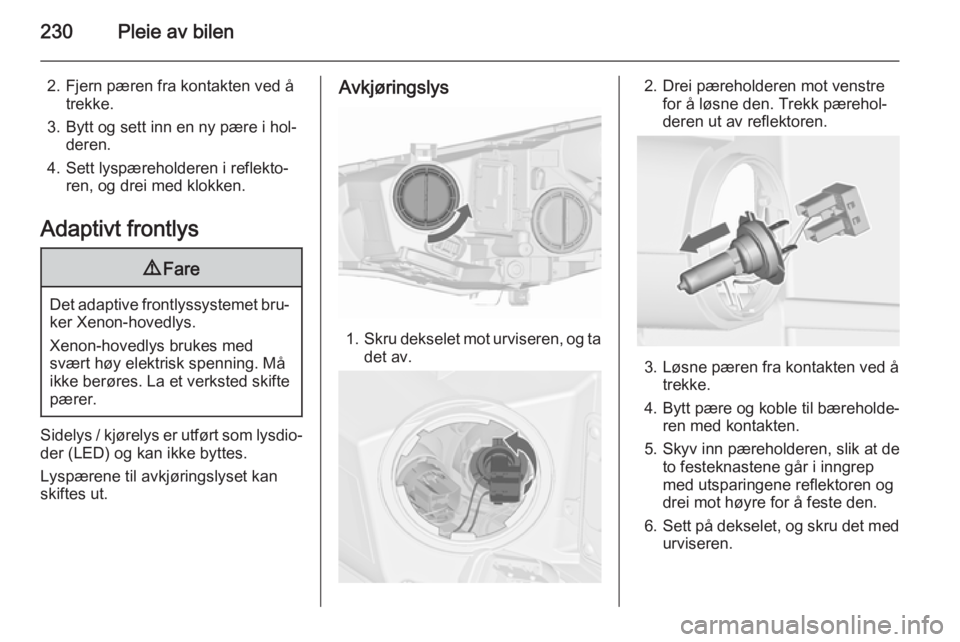

230Pleie av bilen
2. Fjern pæren fra kontakten ved åtrekke.
3. Bytt og sett inn en ny pære i hol‐ deren.
4. Sett lyspæreholderen i reflekto‐ ren, og drei med klokken.
Adaptivt frontlys9 Fare
Det adaptive frontlyssystemet bru‐
ker Xenon-hovedlys.
Xenon-hovedlys brukes med
svært høy elektrisk spenning. Må
ikke berøres. La et verksted skifte
pærer.
Sidelys / kjørelys er utført som lysdio‐
der (LED) og kan ikke byttes.
Lyspærene til avkjøringslyset kan
skiftes ut.
Avkjøringslys
1. Skru dekselet mot urviseren, og ta
det av.
2. Drei pæreholderen mot venstre for å løsne den. Trekk pærehol‐
deren ut av reflektoren.
3. Løsne pæren fra kontakten ved å trekke.
4. Bytt pære og koble til bæreholde‐ ren med kontakten.
5. Skyv inn pæreholderen, slik at de to festeknastene går i inngrep
med utsparingene reflektoren og
drei mot høyre for å feste den.
6. Sett på dekselet, og skru det med
urviseren.

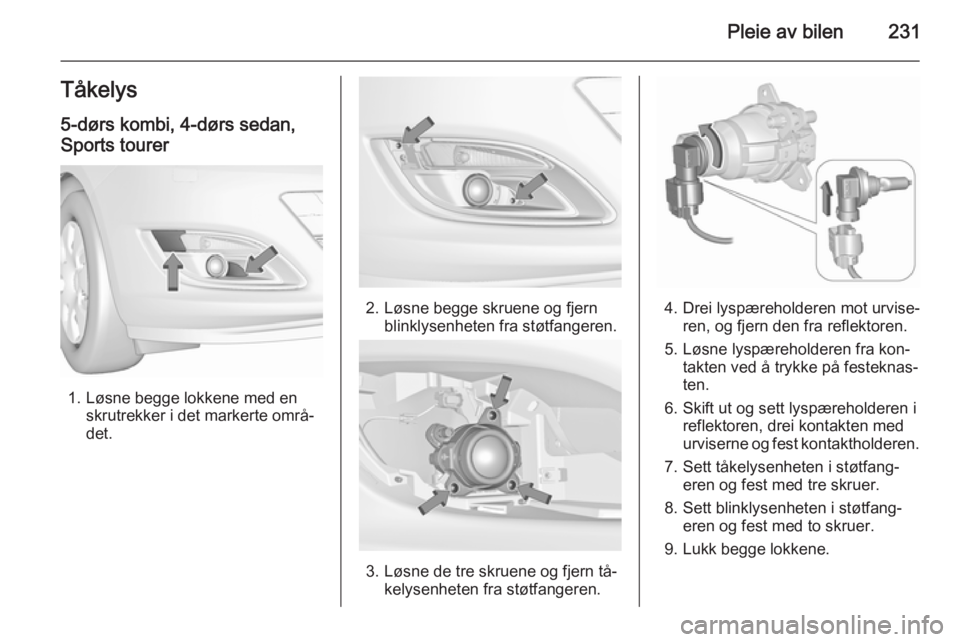

Pleie av bilen231Tåkelys5-dørs kombi, 4-dørs sedan,
Sports tourer
1. Løsne begge lokkene med en skrutrekker i det markerte områ‐
det.
2. Løsne begge skruene og fjern blinklysenheten fra støtfangeren.
3. Løsne de tre skruene og fjern tå‐kelysenheten fra støtfangeren.
4. Drei lyspæreholderen mot urvise‐ren, og fjern den fra reflektoren.
5. Løsne lyspæreholderen fra kon‐ takten ved å trykke på festeknas‐
ten.
6. Skift ut og sett lyspæreholderen i reflektoren, drei kontakten med
urviserne og fest kontaktholderen.
7. Sett tåkelysenheten i støtfang‐ eren og fest med tre skruer.
8. Sett blinklysenheten i støtfang‐ eren og fest med to skruer.
9. Lukk begge lokkene.

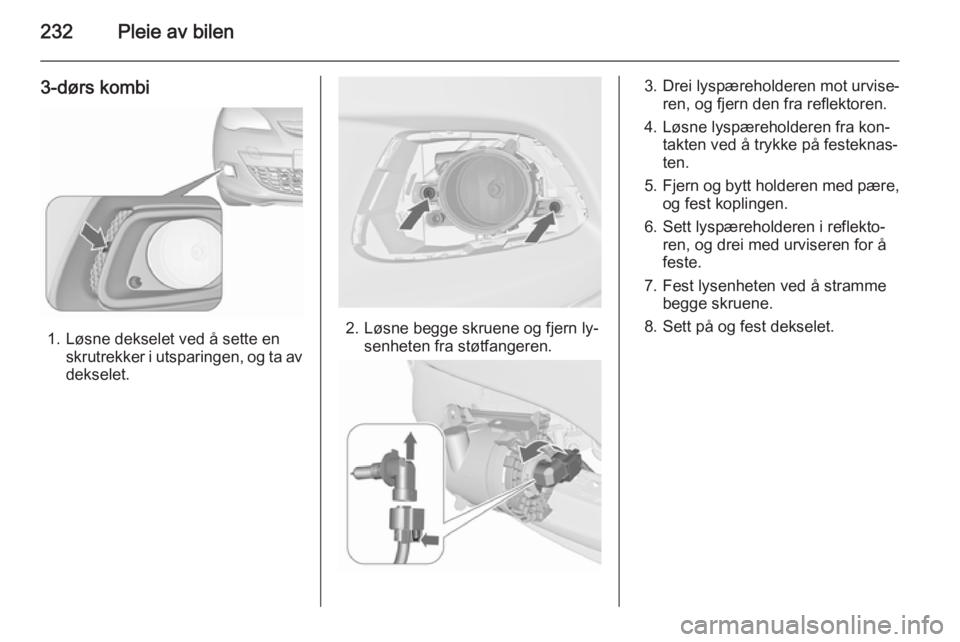

232Pleie av bilen
3-dørs kombi
1. Løsne dekselet ved å sette enskrutrekker i utsparingen, og ta avdekselet.2. Løsne begge skruene og fjern ly‐ senheten fra støtfangeren.
3. Drei lyspæreholderen mot urvise‐ ren, og fjern den fra reflektoren.
4. Løsne lyspæreholderen fra kon‐ takten ved å trykke på festeknas‐
ten.
5. Fjern og bytt holderen med pære,
og fest koplingen.
6. Sett lyspæreholderen i reflekto‐ ren, og drei med urviseren for å
feste.
7. Fest lysenheten ved å stramme begge skruene.
8. Sett på og fest dekselet.

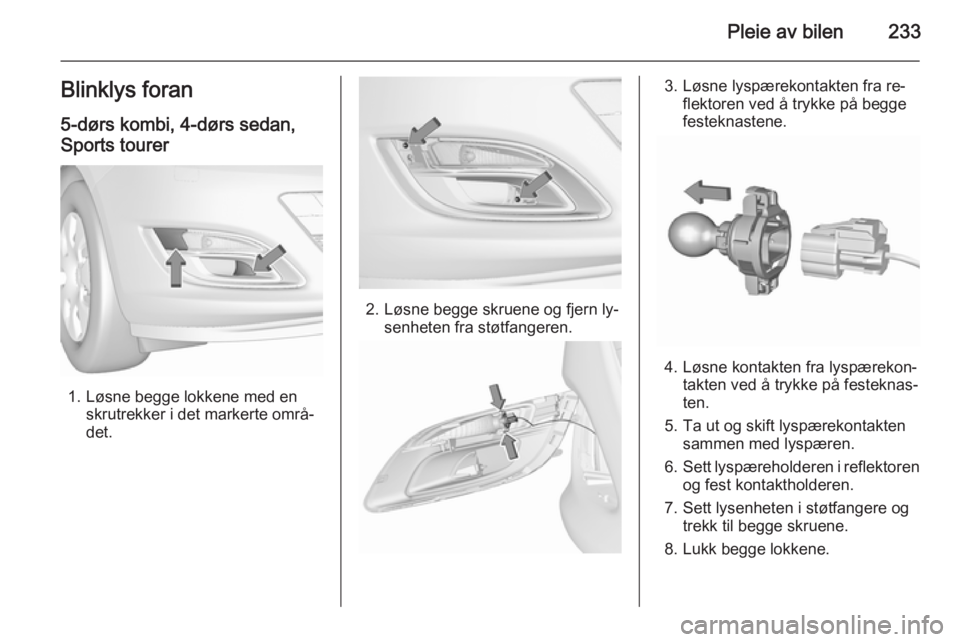

Pleie av bilen233Blinklys foran
5-dørs kombi, 4-dørs sedan, Sports tourer
1. Løsne begge lokkene med en skrutrekker i det markerte områ‐
det.
2. Løsne begge skruene og fjern ly‐ senheten fra støtfangeren.
3. Løsne lyspærekontakten fra re‐flektoren ved å trykke på begge
festeknastene.
4. Løsne kontakten fra lyspærekon‐ takten ved å trykke på festeknas‐
ten.
5. Ta ut og skift lyspærekontakten sammen med lyspæren.
6. Sett lyspæreholderen i reflektoren
og fest kontaktholderen.
7. Sett lysenheten i støtfangere og trekk til begge skruene.
8. Lukk begge lokkene.

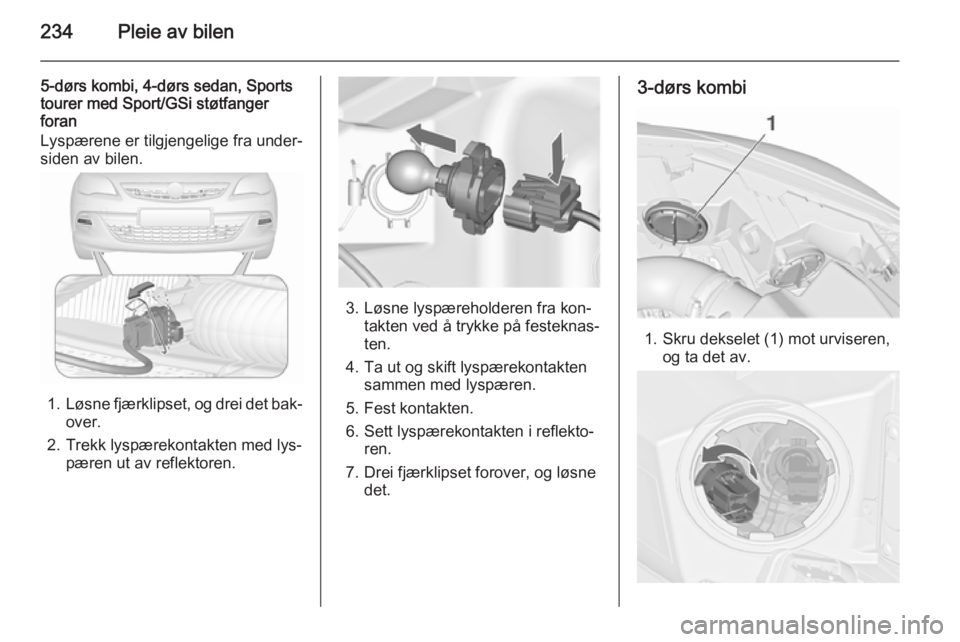

234Pleie av bilen
5-dørs kombi, 4-dørs sedan, Sports
tourer med Sport/GSi støtfanger
foran
Lyspærene er tilgjengelige fra under‐
siden av bilen.
1. Løsne fjærklipset, og drei det bak‐
over.
2. Trekk lyspærekontakten med lys‐ pæren ut av reflektoren.
3. Løsne lyspæreholderen fra kon‐takten ved å trykke på festeknas‐
ten.
4. Ta ut og skift lyspærekontakten sammen med lyspæren.
5. Fest kontakten.
6. Sett lyspærekontakten i reflekto‐ ren.
7. Drei fjærklipset forover, og løsne det.
3-dørs kombi
1. Skru dekselet (1) mot urviseren,og ta det av.

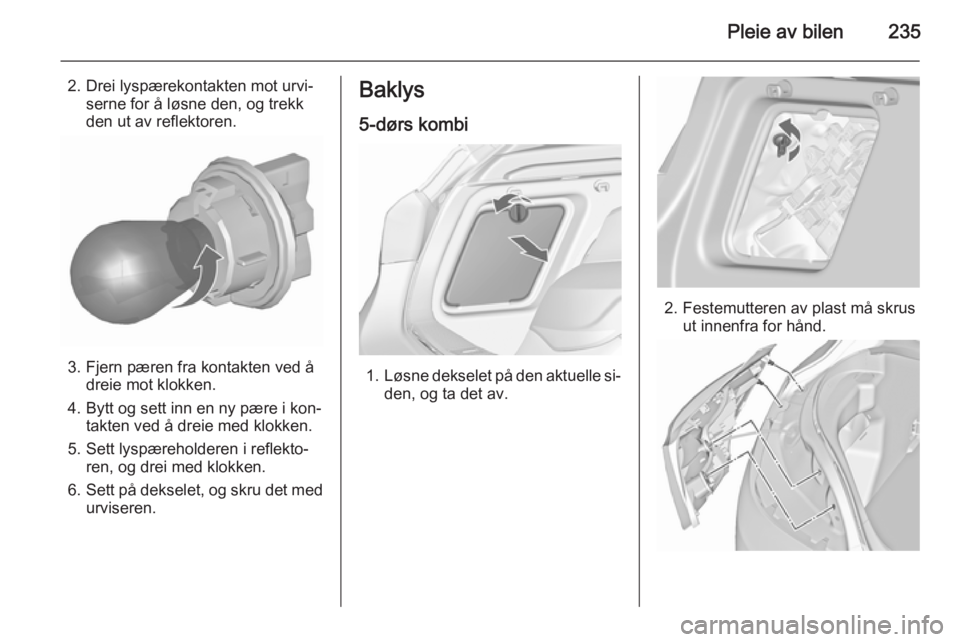

Pleie av bilen235
2. Drei lyspærekontakten mot urvi‐serne for å løsne den, og trekk
den ut av reflektoren.
3. Fjern pæren fra kontakten ved å dreie mot klokken.
4. Bytt og sett inn en ny pære i kon‐ takten ved å dreie med klokken.
5. Sett lyspæreholderen i reflekto‐ ren, og drei med klokken.
6. Sett på dekselet, og skru det med
urviseren.
Baklys
5-dørs kombi
1. Løsne dekselet på den aktuelle si‐
den, og ta det av.
2. Festemutteren av plast må skrus ut innenfra for hånd.

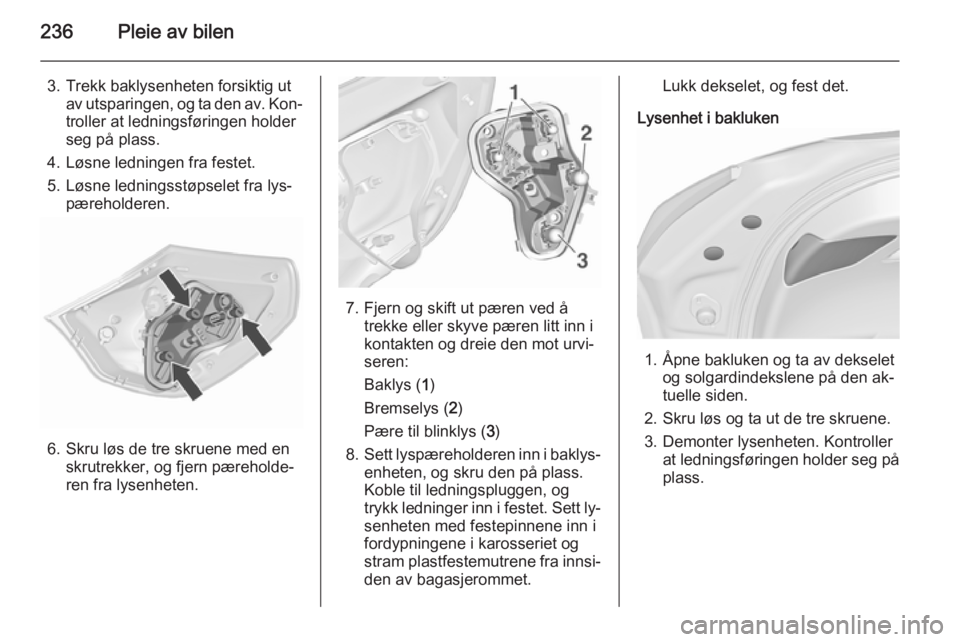

236Pleie av bilen
3. Trekk baklysenheten forsiktig utav utsparingen, og ta den av. Kon‐troller at ledningsføringen holder
seg på plass.
4. Løsne ledningen fra festet.
5. Løsne ledningsstøpselet fra lys‐ pæreholderen.
6. Skru løs de tre skruene med en skrutrekker, og fjern pæreholde‐
ren fra lysenheten.
7. Fjern og skift ut pæren ved å trekke eller skyve pæren litt inn i
kontakten og dreie den mot urvi‐
seren:
Baklys ( 1)
Bremselys ( 2)
Pære til blinklys ( 3)
8. Sett lyspæreholderen inn i baklys‐
enheten, og skru den på plass.
Koble til ledningspluggen, og
trykk ledninger inn i festet. Sett ly‐
senheten med festepinnene inn i
fordypningene i karosseriet og
stram plastfestemutrene fra innsi‐ den av bagasjerommet.
Lukk dekselet, og fest det.
Lysenhet i bakluken
1. Åpne bakluken og ta av dekselet og solgardindekslene på den ak‐
tuelle siden.
2. Skru løs og ta ut de tre skruene. 3. Demonter lysenheten. Kontroller at ledningsføringen holder seg på
plass.

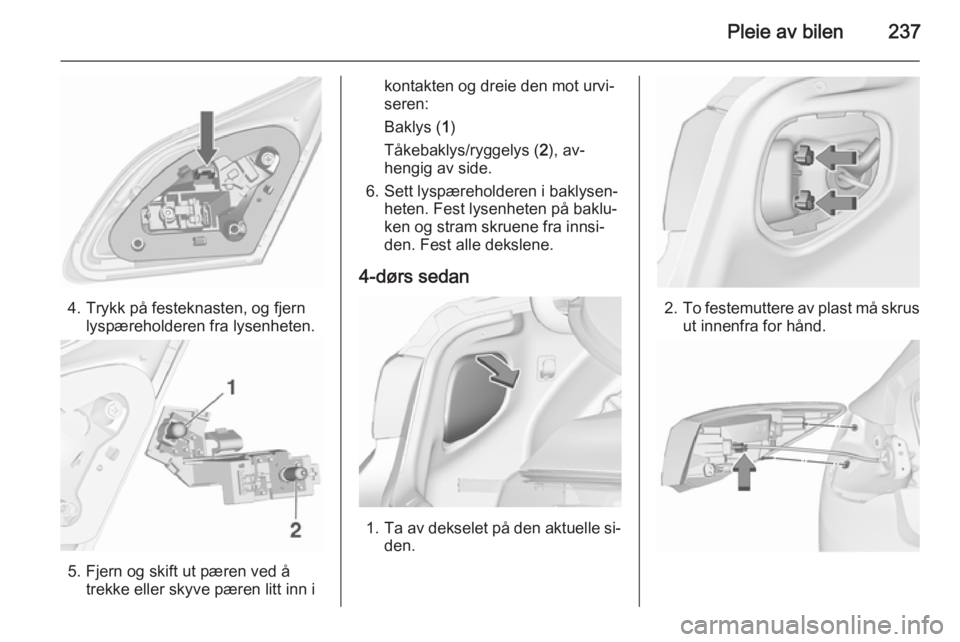

Pleie av bilen237
4. Trykk på festeknasten, og fjernlyspæreholderen fra lysenheten.
5. Fjern og skift ut pæren ved å trekke eller skyve pæren litt inn i
kontakten og dreie den mot urvi‐
seren:
Baklys ( 1)
Tåkebaklys/ryggelys ( 2), av‐
hengig av side.
6. Sett lyspæreholderen i baklysen‐ heten. Fest lysenheten på baklu‐
ken og stram skruene fra innsi‐
den. Fest alle dekslene.
4-dørs sedan
1. Ta av dekselet på den aktuelle si‐
den.
2. To festemuttere av plast må skrus
ut innenfra for hånd.

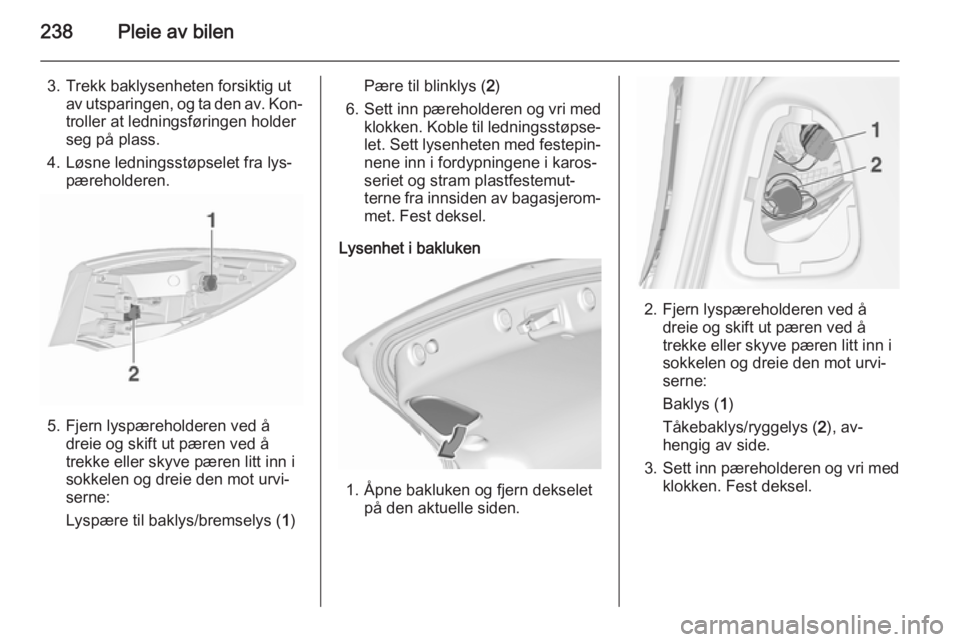

238Pleie av bilen
3. Trekk baklysenheten forsiktig utav utsparingen, og ta den av. Kon‐troller at ledningsføringen holder
seg på plass.
4. Løsne ledningsstøpselet fra lys‐ pæreholderen.
5. Fjern lyspæreholderen ved å dreie og skift ut pæren ved å
trekke eller skyve pæren litt inn i
sokkelen og dreie den mot urvi‐
serne:
Lyspære til baklys/bremselys ( 1)
Pære til blinklys ( 2)
6. Sett inn pæreholderen og vri med
klokken. Koble til ledningsstøpse‐ let. Sett lysenheten med festepin‐ nene inn i fordypningene i karos‐
seriet og stram plastfestemut‐
terne fra innsiden av bagasjerom‐ met. Fest deksel.
Lysenhet i bakluken
1. Åpne bakluken og fjern dekselet på den aktuelle siden.
2. Fjern lyspæreholderen ved ådreie og skift ut pæren ved å
trekke eller skyve pæren litt inn i
sokkelen og dreie den mot urvi‐
serne:
Baklys ( 1)
Tåkebaklys/ryggelys ( 2), av‐
hengig av side.
3. Sett inn pæreholderen og vri med
klokken. Fest deksel.
