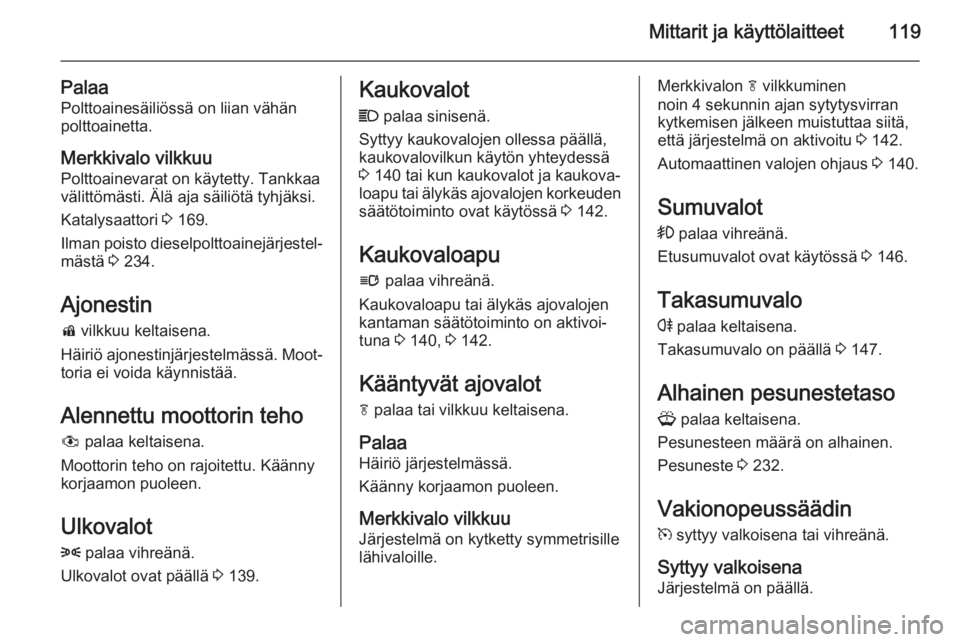

Mittarit ja käyttölaitteet119
PalaaPolttoainesäiliössä on liian vähänpolttoainetta.
Merkkivalo vilkkuu
Polttoainevarat on käytetty. Tankkaa
välittömästi. Älä aja säiliötä tyhjäksi.
Katalysaattori 3 169.
Ilman poisto dieselpolttoainejärjestel‐
mästä 3 234.
Ajonestin d vilkkuu keltaisena.
Häiriö ajonestinjärjestelmässä. Moot‐ toria ei voida käynnistää.
Alennettu moottorin teho
# palaa keltaisena.
Moottorin teho on rajoitettu. Käänny korjaamon puoleen.
Ulkovalot 8 palaa vihreänä.
Ulkovalot ovat päällä 3 139.Kaukovalot
C palaa sinisenä.
Syttyy kaukovalojen ollessa päällä,
kaukovalovilkun käytön yhteydessä
3 140 tai kun kaukovalot ja kaukova‐
loapu tai älykäs ajovalojen korkeuden
säätötoiminto ovat käytössä 3 142.
Kaukovaloapu l palaa vihreänä.
Kaukovaloapu tai älykäs ajovalojen
kantaman säätötoiminto on aktivoi‐
tuna 3 140, 3 142.
Kääntyvät ajovalot
f palaa tai vilkkuu keltaisena.
Palaa Häiriö järjestelmässä.
Käänny korjaamon puoleen.
Merkkivalo vilkkuu
Järjestelmä on kytketty symmetrisille
lähivaloille.Merkkivalon f vilkkuminen
noin 4 sekunnin ajan sytytysvirran
kytkemisen jälkeen muistuttaa siitä,
että järjestelmä on aktivoitu 3 142.
Automaattinen valojen ohjaus 3 140.
Sumuvalot > palaa vihreänä.
Etusumuvalot ovat käytössä 3 146.
Takasumuvalo r palaa keltaisena.
Takasumuvalo on päällä 3 147.
Alhainen pesunestetaso G palaa keltaisena.
Pesunesteen määrä on alhainen.
Pesuneste 3 232.
Vakionopeussäädin
m syttyy valkoisena tai vihreänä.
Syttyy valkoisena
Järjestelmä on päällä.

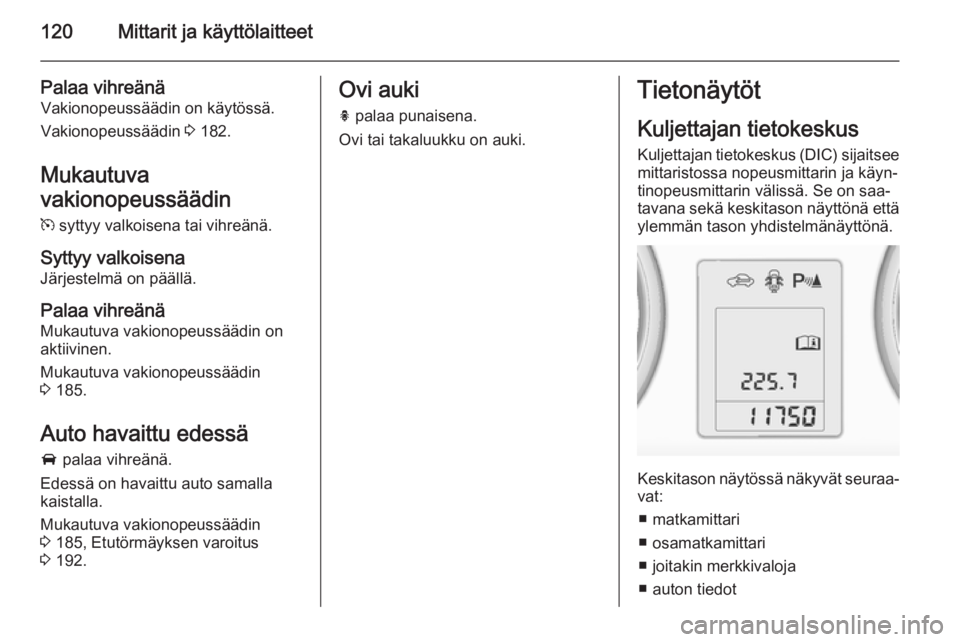

120Mittarit ja käyttölaitteet
Palaa vihreänäVakionopeussäädin on käytössä.
Vakionopeussäädin 3 182.
Mukautuva
vakionopeussäädin
m syttyy valkoisena tai vihreänä.
Syttyy valkoisena
Järjestelmä on päällä.
Palaa vihreänä
Mukautuva vakionopeussäädin on
aktiivinen.
Mukautuva vakionopeussäädin
3 185.
Auto havaittu edessä
A palaa vihreänä.
Edessä on havaittu auto samalla
kaistalla.
Mukautuva vakionopeussäädin
3 185, Etutörmäyksen varoitus
3 192.Ovi auki
h palaa punaisena.
Ovi tai takaluukku on auki.Tietonäytöt
Kuljettajan tietokeskus
Kuljettajan tietokeskus (DIC) sijaitsee mittaristossa nopeusmittarin ja käyn‐
tinopeusmittarin välissä. Se on saa‐
tavana sekä keskitason näyttönä että ylemmän tason yhdistelmänäyttönä.
Keskitason näytössä näkyvät seuraa‐vat:
■ matkamittari
■ osamatkamittari
■ joitakin merkkivaloja
■ auton tiedot

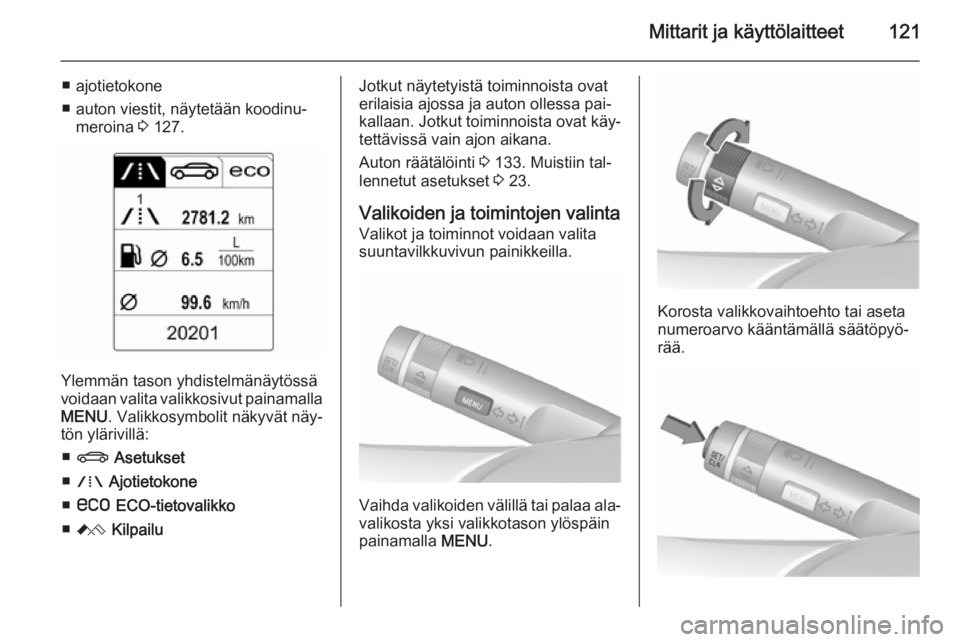

Mittarit ja käyttölaitteet121
■ ajotietokone
■ auton viestit, näytetään koodinu‐ meroina 3 127.
Ylemmän tason yhdistelmänäytössä
voidaan valita valikkosivut painamalla
MENU . Valikkosymbolit näkyvät näy‐
tön ylärivillä:
■ X Asetukset
■ W Ajotietokone
■ s ECO-tietovalikko
■ C Kilpailu
Jotkut näytetyistä toiminnoista ovat
erilaisia ajossa ja auton ollessa pai‐
kallaan. Jotkut toiminnoista ovat käy‐
tettävissä vain ajon aikana.
Auton räätälöinti 3 133. Muistiin tal‐
lennetut asetukset 3 23.
Valikoiden ja toimintojen valinta Valikot ja toiminnot voidaan valita
suuntavilkkuvivun painikkeilla.
Vaihda valikoiden välillä tai palaa ala‐
valikosta yksi valikkotason ylöspäinpainamalla MENU.
Korosta valikkovaihtoehto tai aseta
numeroarvo kääntämällä säätöpyö‐ rää.

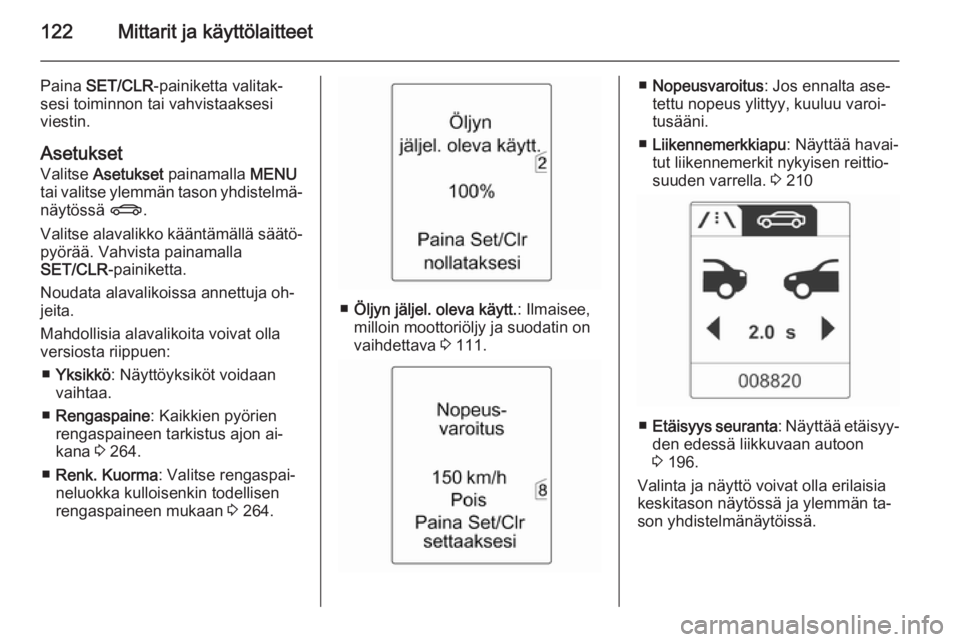

122Mittarit ja käyttölaitteet
Paina SET/CLR -painiketta valitak‐
sesi toiminnon tai vahvistaaksesi viestin.
Asetukset
Valitse Asetukset painamalla MENU
tai valitse ylemmän tason yhdistelmä‐ näytössä X.
Valitse alavalikko kääntämällä säätö‐
pyörää. Vahvista painamalla
SET/CLR -painiketta.
Noudata alavalikoissa annettuja oh‐
jeita.
Mahdollisia alavalikoita voivat olla
versiosta riippuen:
■ Yksikkö : Näyttöyksiköt voidaan
vaihtaa.
■ Rengaspaine : Kaikkien pyörien
rengaspaineen tarkistus ajon ai‐ kana 3 264.
■ Renk. Kuorma : Valitse rengaspai‐
neluokka kulloisenkin todellisen
rengaspaineen mukaan 3 264.
■ Öljyn jäljel. oleva käytt. : Ilmaisee,
milloin moottoriöljy ja suodatin on
vaihdettava 3 111.
■ Nopeusvaroitus : Jos ennalta ase‐
tettu nopeus ylittyy, kuuluu varoi‐
tusääni.
■ Liikennemerkkiapu : Näyttää havai‐
tut liikennemerkit nykyisen reittio‐
suuden varrella. 3 210
■ Etäisyys seuranta : Näyttää etäisyy‐
den edessä liikkuvaan autoon
3 196.
Valinta ja näyttö voivat olla erilaisia
keskitason näytössä ja ylemmän ta‐
son yhdistelmänäytöissä.

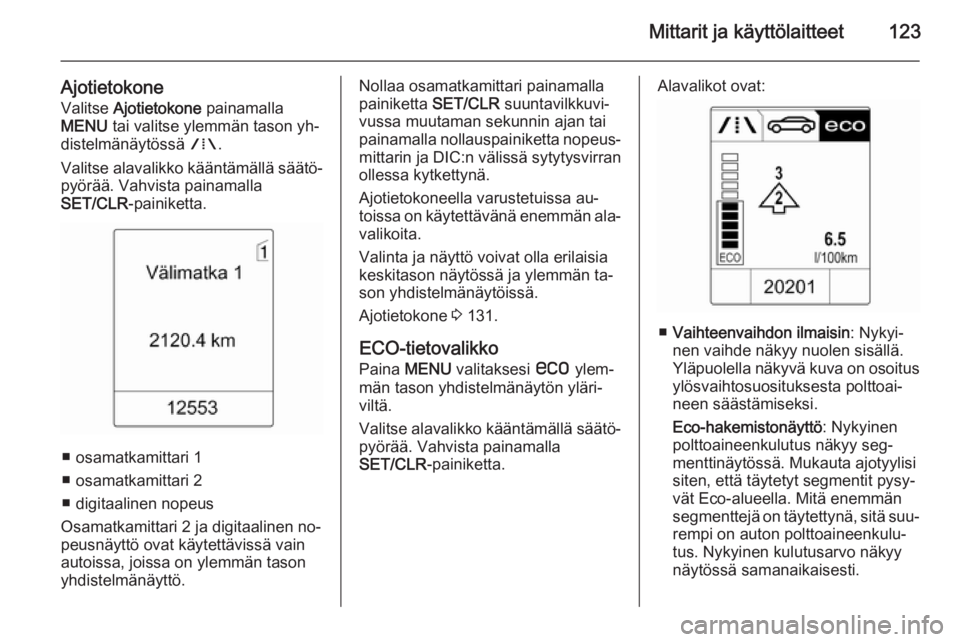

Mittarit ja käyttölaitteet123
AjotietokoneValitse Ajotietokone painamalla
MENU tai valitse ylemmän tason yh‐
distelmänäytössä W.
Valitse alavalikko kääntämällä säätö‐ pyörää. Vahvista painamalla
SET/CLR -painiketta.
■ osamatkamittari 1
■ osamatkamittari 2
■ digitaalinen nopeus
Osamatkamittari 2 ja digitaalinen no‐
peusnäyttö ovat käytettävissä vain
autoissa, joissa on ylemmän tason
yhdistelmänäyttö.
Nollaa osamatkamittari painamalla
painiketta SET/CLR suuntavilkkuvi‐
vussa muutaman sekunnin ajan tai
painamalla nollauspainiketta nopeus‐ mittarin ja DIC:n välissä sytytysvirran
ollessa kytkettynä.
Ajotietokoneella varustetuissa au‐ toissa on käytettävänä enemmän ala‐
valikoita.
Valinta ja näyttö voivat olla erilaisia
keskitason näytössä ja ylemmän ta‐
son yhdistelmänäytöissä.
Ajotietokone 3 131.
ECO-tietovalikko
Paina MENU valitaksesi s ylem‐
män tason yhdistelmänäytön yläri‐
viltä.
Valitse alavalikko kääntämällä säätö‐ pyörää. Vahvista painamalla
SET/CLR -painiketta.Alavalikot ovat:
■Vaihteenvaihdon ilmaisin : Nykyi‐
nen vaihde näkyy nuolen sisällä.
Yläpuolella näkyvä kuva on osoitus
ylösvaihtosuosituksesta polttoai‐
neen säästämiseksi.
Eco-hakemistonäyttö : Nykyinen
polttoaineenkulutus näkyy seg‐ menttinäytössä. Mukauta ajotyylisi
siten, että täytetyt segmentit pysy‐
vät Eco-alueella. Mitä enemmän
segmenttejä on täytettynä, sitä suu‐ rempi on auton polttoaineenkulu‐
tus. Nykyinen kulutusarvo näkyy
näytössä samanaikaisesti.

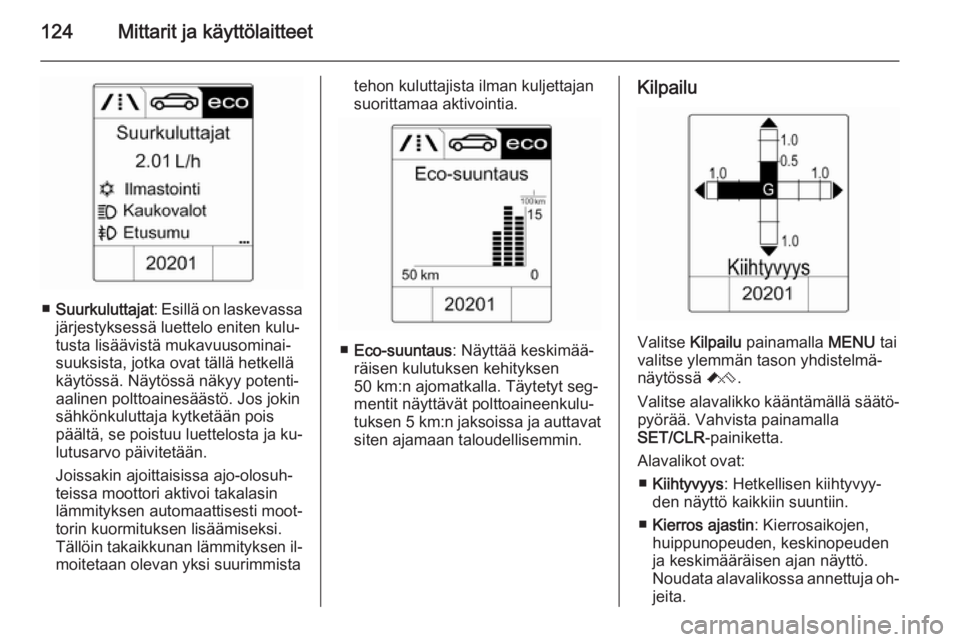

124Mittarit ja käyttölaitteet
■Suurkuluttajat : Esillä on laskevassa
järjestyksessä luettelo eniten kulu‐ tusta lisäävistä mukavuusominai‐
suuksista, jotka ovat tällä hetkellä
käytössä. Näytössä näkyy potenti‐
aalinen polttoainesäästö. Jos jokin sähkönkuluttaja kytketään pois
päältä, se poistuu luettelosta ja ku‐
lutusarvo päivitetään.
Joissakin ajoittaisissa ajo-olosuh‐
teissa moottori aktivoi takalasin
lämmityksen automaattisesti moot‐
torin kuormituksen lisäämiseksi.
Tällöin takaikkunan lämmityksen il‐
moitetaan olevan yksi suurimmista
tehon kuluttajista ilman kuljettajan suorittamaa aktivointia.
■ Eco-suuntaus : Näyttää keskimää‐
räisen kulutuksen kehityksen
50 km:n ajomatkalla. Täytetyt seg‐
mentit näyttävät polttoaineenkulu‐
tuksen 5 km:n jaksoissa ja auttavat
siten ajamaan taloudellisemmin.
Kilpailu
Valitse Kilpailu painamalla MENU tai
valitse ylemmän tason yhdistelmä‐
näytössä C.
Valitse alavalikko kääntämällä säätö‐ pyörää. Vahvista painamalla
SET/CLR -painiketta.
Alavalikot ovat: ■ Kiihtyvyys : Hetkellisen kiihtyvyy‐
den näyttö kaikkiin suuntiin.
■ Kierros ajastin : Kierrosaikojen,
huippunopeuden, keskinopeuden
ja keskimääräisen ajan näyttö.
Noudata alavalikossa annettuja oh‐ jeita.

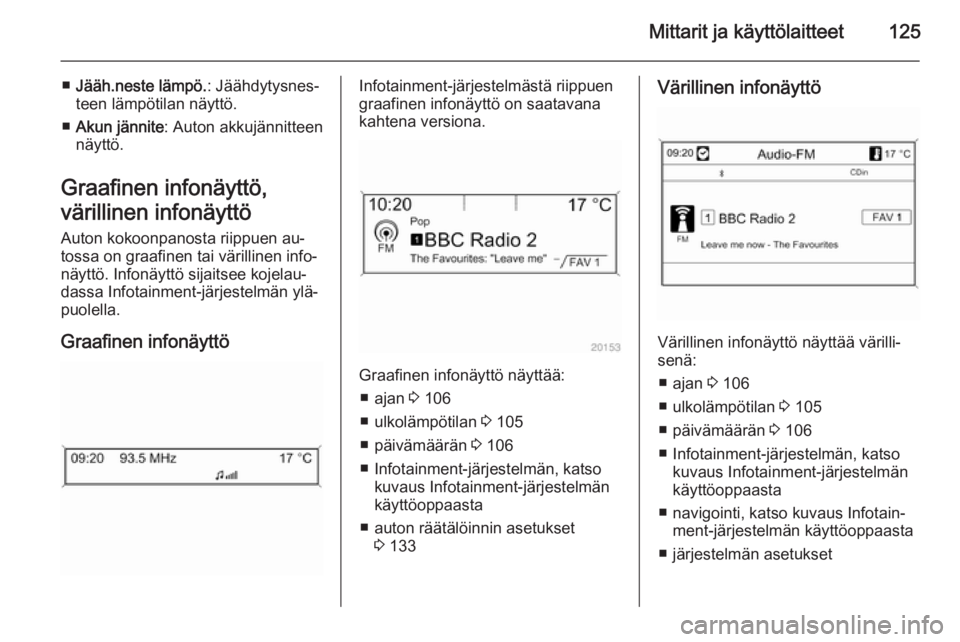

Mittarit ja käyttölaitteet125
■Jääh.neste lämpö. : Jäähdytysnes‐
teen lämpötilan näyttö.
■ Akun jännite : Auton akkujännitteen
näyttö.
Graafinen infonäyttö,
värillinen infonäyttö Auton kokoonpanosta riippuen au‐
tossa on graafinen tai värillinen info‐
näyttö. Infonäyttö sijaitsee kojelau‐
dassa Infotainment-järjestelmän ylä‐
puolella.
Graafinen infonäyttöInfotainment-järjestelmästä riippuen
graafinen infonäyttö on saatavana
kahtena versiona.
Graafinen infonäyttö näyttää:
■ ajan 3 106
■ ulkolämpötilan 3 105
■ päivämäärän 3 106
■ Infotainment-järjestelmän, katso kuvaus Infotainment-järjestelmän
käyttöoppaasta
■ auton räätälöinnin asetukset 3 133
Värillinen infonäyttö
Värillinen infonäyttö näyttää värilli‐
senä:
■ ajan 3 106
■ ulkolämpötilan 3 105
■ päivämäärän 3 106
■ Infotainment-järjestelmän, katso kuvaus Infotainment-järjestelmän
käyttöoppaasta
■ navigointi, katso kuvaus Infotain‐ ment-järjestelmän käyttöoppaasta
■ järjestelmän asetukset

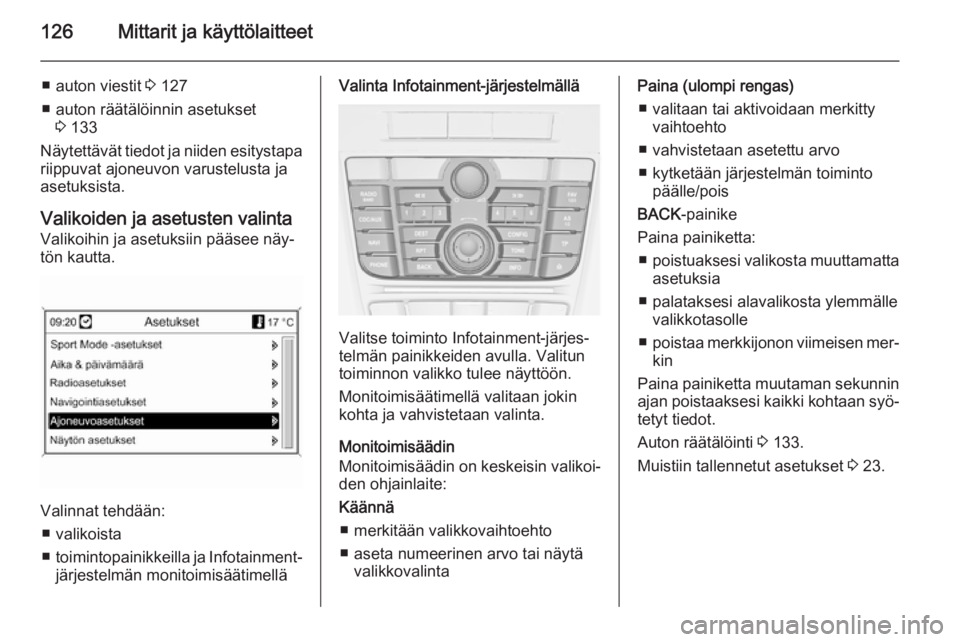

126Mittarit ja käyttölaitteet
■ auton viestit 3 127
■ auton räätälöinnin asetukset 3 133
Näytettävät tiedot ja niiden esitystapa riippuvat ajoneuvon varustelusta ja
asetuksista.
Valikoiden ja asetusten valinta
Valikoihin ja asetuksiin pääsee näy‐
tön kautta.
Valinnat tehdään:
■ valikoista
■ toimintopainikkeilla ja Infotainment-
järjestelmän monitoimisäätimellä
Valinta Infotainment-järjestelmällä
Valitse toiminto Infotainment-järjes‐
telmän painikkeiden avulla. Valitun
toiminnon valikko tulee näyttöön.
Monitoimisäätimellä valitaan jokin
kohta ja vahvistetaan valinta.
Monitoimisäädin
Monitoimisäädin on keskeisin valikoi‐
den ohjainlaite:
Käännä ■ merkitään valikkovaihtoehto
■ aseta numeerinen arvo tai näytä valikkovalinta
Paina (ulompi rengas)
■ valitaan tai aktivoidaan merkitty vaihtoehto
■ vahvistetaan asetettu arvo
■ kytketään järjestelmän toiminto päälle/pois
BACK -painike
Paina painiketta: ■ poistuaksesi valikosta muuttamatta
asetuksia
■ palataksesi alavalikosta ylemmälle valikkotasolle
■ poistaa merkkijonon viimeisen mer‐
kin
Paina painiketta muutaman sekunnin
ajan poistaaksesi kaikki kohtaan syö‐
tetyt tiedot.
Auton räätälöinti 3 133.
Muistiin tallennetut asetukset 3 23.

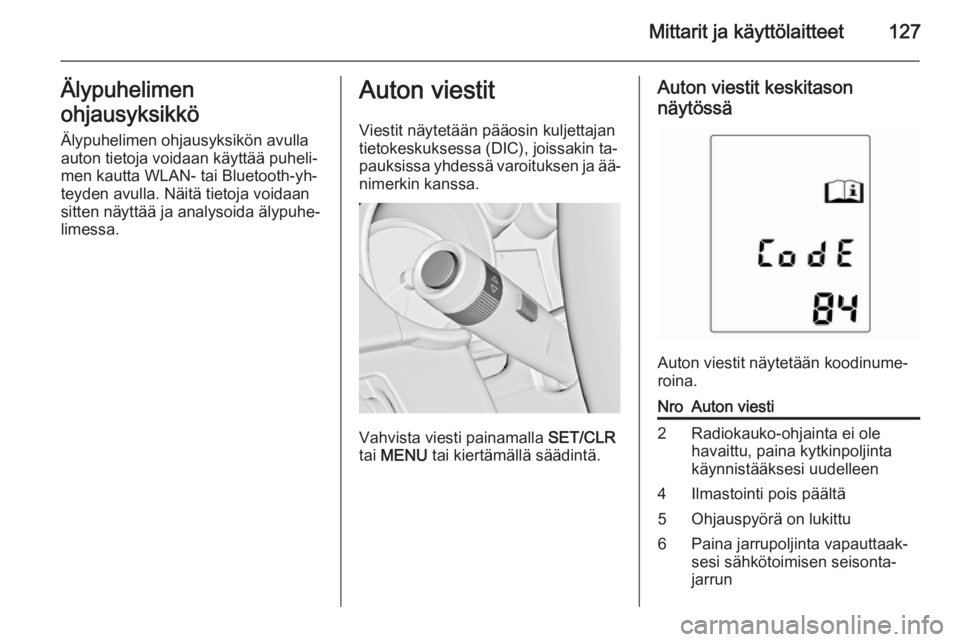

Mittarit ja käyttölaitteet127Älypuhelimen
ohjausyksikkö Älypuhelimen ohjausyksikön avulla
auton tietoja voidaan käyttää puheli‐
men kautta WLAN- tai Bluetooth-yh‐
teyden avulla. Näitä tietoja voidaan
sitten näyttää ja analysoida älypuhe‐
limessa.Auton viestit
Viestit näytetään pääosin kuljettajan
tietokeskuksessa (DIC), joissakin ta‐
pauksissa yhdessä varoituksen ja ää‐ nimerkin kanssa.
Vahvista viesti painamalla SET/CLR
tai MENU tai kiertämällä säädintä.
Auton viestit keskitason
näytössä
Auton viestit näytetään koodinume‐
roina.
NroAuton viesti2Radiokauko-ohjainta ei ole
havaittu, paina kytkinpoljinta
käynnistääksesi uudelleen4Ilmastointi pois päältä5Ohjauspyörä on lukittu6Paina jarrupoljinta vapauttaak‐
sesi sähkötoimisen seisonta‐
jarrun

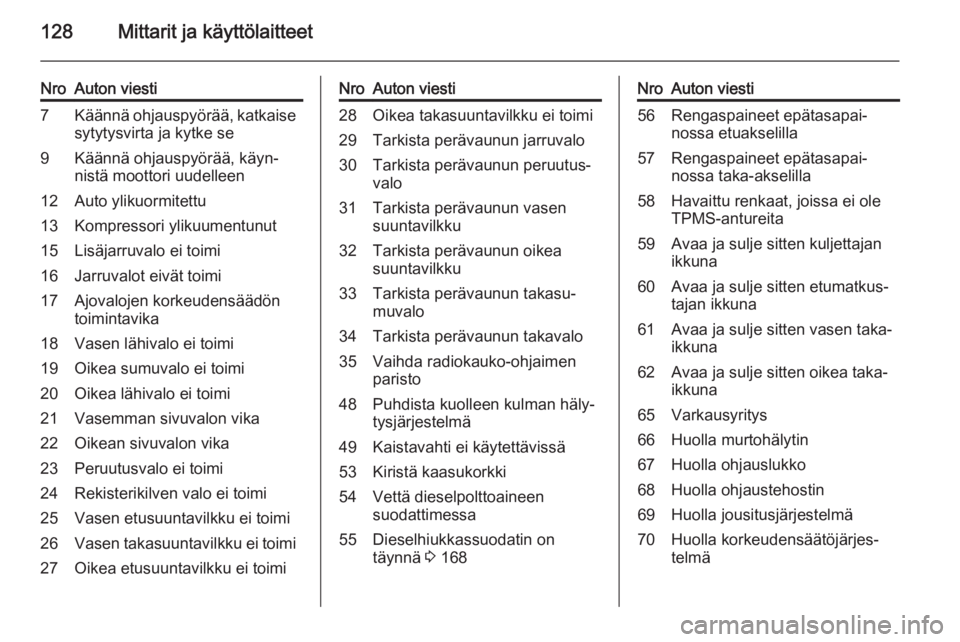

128Mittarit ja käyttölaitteet
NroAuton viesti7Käännä ohjauspyörää, katkaisesytytysvirta ja kytke se9Käännä ohjauspyörää, käyn‐
nistä moottori uudelleen12Auto ylikuormitettu13Kompressori ylikuumentunut15Lisäjarruvalo ei toimi16Jarruvalot eivät toimi17Ajovalojen korkeudensäädön
toimintavika18Vasen lähivalo ei toimi19Oikea sumuvalo ei toimi20Oikea lähivalo ei toimi21Vasemman sivuvalon vika22Oikean sivuvalon vika23Peruutusvalo ei toimi24Rekisterikilven valo ei toimi25Vasen etusuuntavilkku ei toimi26Vasen takasuuntavilkku ei toimi27Oikea etusuuntavilkku ei toimiNroAuton viesti28Oikea takasuuntavilkku ei toimi29Tarkista perävaunun jarruvalo30Tarkista perävaunun peruutus‐
valo31Tarkista perävaunun vasen suuntavilkku32Tarkista perävaunun oikea
suuntavilkku33Tarkista perävaunun takasu‐
muvalo34Tarkista perävaunun takavalo35Vaihda radiokauko-ohjaimen
paristo48Puhdista kuolleen kulman häly‐
tysjärjestelmä49Kaistavahti ei käytettävissä53Kiristä kaasukorkki54Vettä dieselpolttoaineen
suodattimessa55Dieselhiukkassuodatin on
täynnä 3 168NroAuton viesti56Rengaspaineet epätasapai‐
nossa etuakselilla57Rengaspaineet epätasapai‐
nossa taka-akselilla58Havaittu renkaat, joissa ei ole
TPMS-antureita59Avaa ja sulje sitten kuljettajan
ikkuna60Avaa ja sulje sitten etumatkus‐
tajan ikkuna61Avaa ja sulje sitten vasen taka‐
ikkuna62Avaa ja sulje sitten oikea taka‐
ikkuna65Varkausyritys66Huolla murtohälytin67Huolla ohjauslukko68Huolla ohjaustehostin69Huolla jousitusjärjestelmä70Huolla korkeudensäätöjärjes‐
telmä
