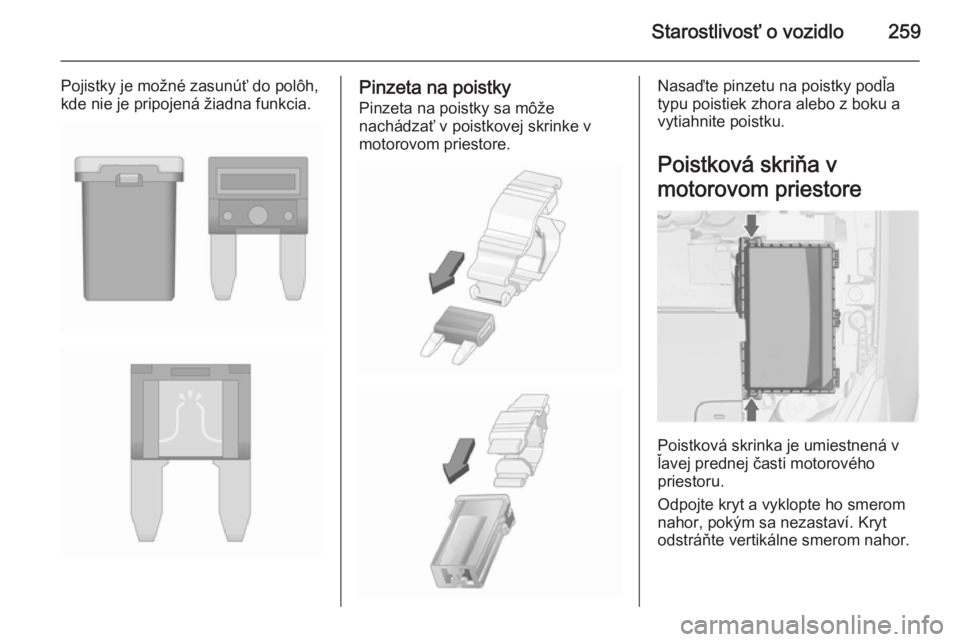

Starostlivosť o vozidlo259
Pojistky je možné zasunúť do polôh,
kde nie je pripojená žiadna funkcia.Pinzeta na poistky
Pinzeta na poistky sa môže
nachádzať v poistkovej skrinke v
motorovom priestore.Nasaďte pinzetu na poistky podľa
typu poistiek zhora alebo z boku a
vytiahnite poistku.
Poistková skriňa v
motorovom priestore
Poistková skrinka je umiestnená v
ľavej prednej časti motorového
priestoru.
Odpojte kryt a vyklopte ho smerom nahor, pokým sa nezastaví. Kryt
odstráňte vertikálne smerom nahor.

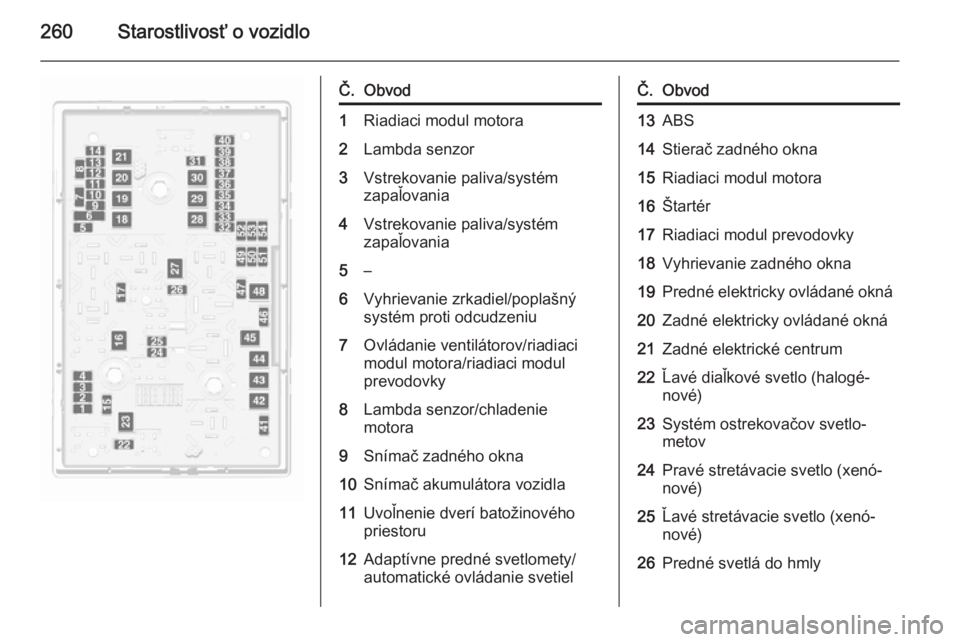

260Starostlivosť o vozidlo
Č.Obvod1Riadiaci modul motora2Lambda senzor3Vstrekovanie paliva/systém
zapaľovania4Vstrekovanie paliva/systém
zapaľovania5–6Vyhrievanie zrkadiel/poplašný
systém proti odcudzeniu7Ovládanie ventilátorov/riadiaci
modul motora/riadiaci modul
prevodovky8Lambda senzor/chladenie
motora9Snímač zadného okna10Snímač akumulátora vozidla11Uvoľnenie dverí batožinového
priestoru12Adaptívne predné svetlomety/
automatické ovládanie svetielČ.Obvod13ABS14Stierač zadného okna15Riadiaci modul motora16Štartér17Riadiaci modul prevodovky18Vyhrievanie zadného okna19Predné elektricky ovládané okná20Zadné elektricky ovládané okná21Zadné elektrické centrum22Ľavé diaľkové svetlo (halogé‐
nové)23Systém ostrekovačov svetlo‐
metov24Pravé stretávacie svetlo (xenó‐
nové)25Ľavé stretávacie svetlo (xenó‐
nové)26Predné svetlá do hmly

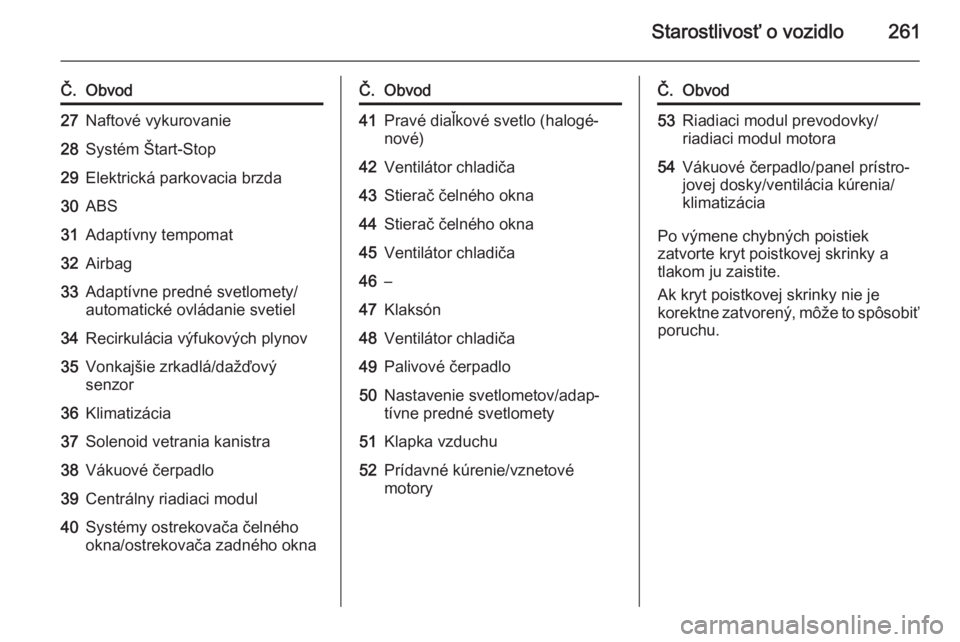

Starostlivosť o vozidlo261
Č.Obvod27Naftové vykurovanie28Systém Štart-Stop29Elektrická parkovacia brzda30ABS31Adaptívny tempomat32Airbag33Adaptívne predné svetlomety/
automatické ovládanie svetiel34Recirkulácia výfukových plynov35Vonkajšie zrkadlá/dažďový
senzor36Klimatizácia37Solenoid vetrania kanistra38Vákuové čerpadlo39Centrálny riadiaci modul40Systémy ostrekovača čelného
okna/ostrekovača zadného oknaČ.Obvod41Pravé diaľkové svetlo (halogé‐
nové)42Ventilátor chladiča43Stierač čelného okna44Stierač čelného okna45Ventilátor chladiča46–47Klaksón48Ventilátor chladiča49Palivové čerpadlo50Nastavenie svetlometov/adap‐
tívne predné svetlomety51Klapka vzduchu52Prídavné kúrenie/vznetové
motoryČ.Obvod53Riadiaci modul prevodovky/
riadiaci modul motora54Vákuové čerpadlo/panel prístro‐
jovej dosky/ventilácia kúrenia/
klimatizácia
Po výmene chybných poistiek
zatvorte kryt poistkovej skrinky a
tlakom ju zaistite.
Ak kryt poistkovej skrinky nie je
korektne zatvorený, môže to spôsobiť
poruchu.

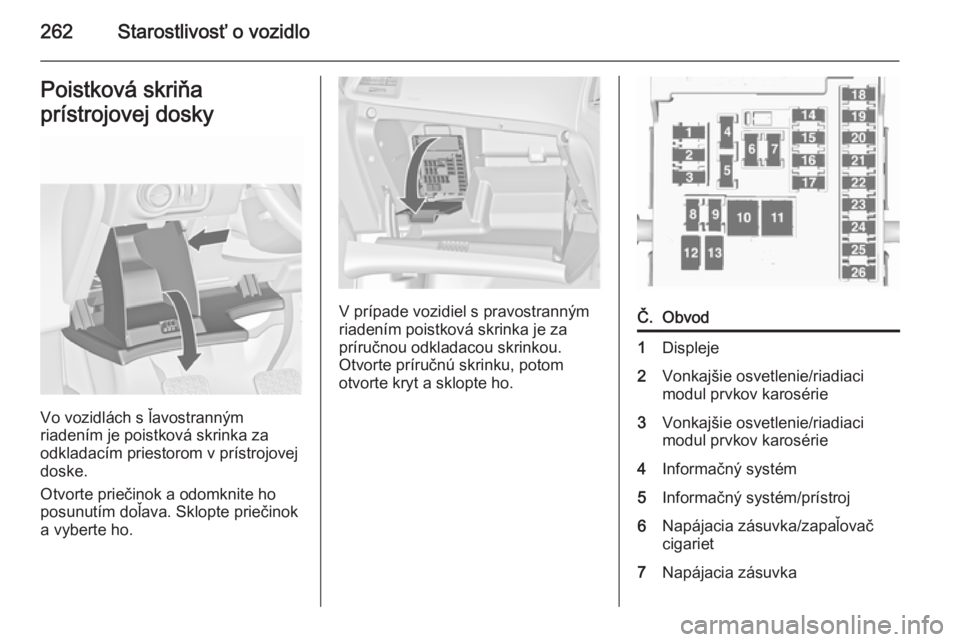

262Starostlivosť o vozidloPoistková skriňa
prístrojovej dosky
Vo vozidlách s ľavostranným
riadením je poistková skrinka za
odkladacím priestorom v prístrojovej
doske.
Otvorte priečinok a odomknite ho posunutím doľava. Sklopte priečinok
a vyberte ho.
V prípade vozidiel s pravostranným
riadením poistková skrinka je za
príručnou odkladacou skrinkou.
Otvorte príručnú skrinku, potom
otvorte kryt a sklopte ho.
Č.Obvod1Displeje2Vonkajšie osvetlenie/riadiaci
modul prvkov karosérie3Vonkajšie osvetlenie/riadiaci
modul prvkov karosérie4Informačný systém5Informačný systém/prístroj6Napájacia zásuvka/zapaľovač
cigariet7Napájacia zásuvka

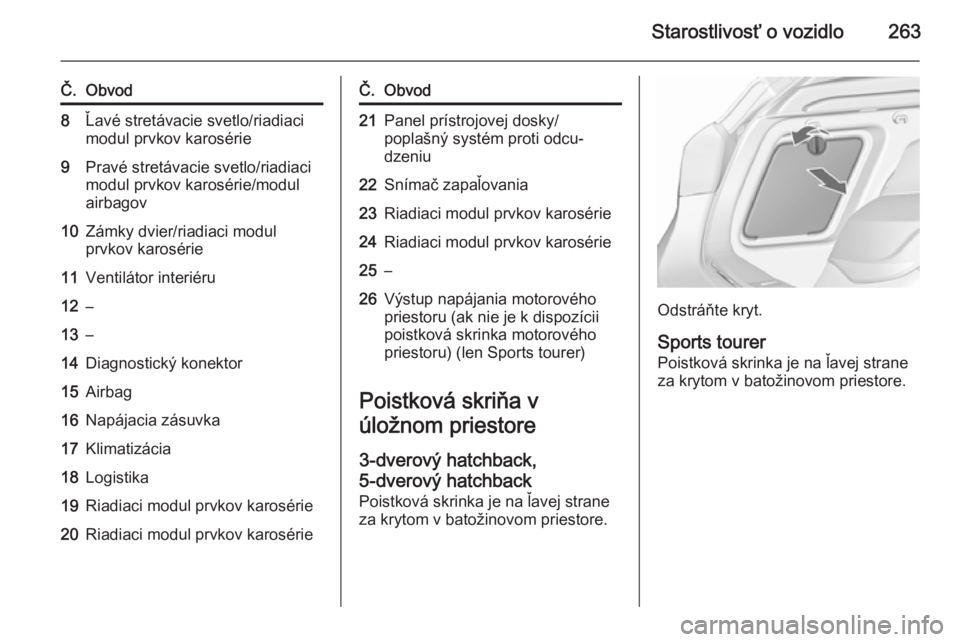

Starostlivosť o vozidlo263
Č.Obvod8Ľavé stretávacie svetlo/riadiaci
modul prvkov karosérie9Pravé stretávacie svetlo/riadiaci
modul prvkov karosérie/modul
airbagov10Zámky dvier/riadiaci modul
prvkov karosérie11Ventilátor interiéru12–13–14Diagnostický konektor15Airbag16Napájacia zásuvka17Klimatizácia18Logistika19Riadiaci modul prvkov karosérie20Riadiaci modul prvkov karosérieČ.Obvod21Panel prístrojovej dosky/
poplašný systém proti odcu‐
dzeniu22Snímač zapaľovania23Riadiaci modul prvkov karosérie24Riadiaci modul prvkov karosérie25–26Výstup napájania motorového
priestoru (ak nie je k dispozícii
poistková skrinka motorového
priestoru) (len Sports tourer)
Poistková skriňa v
úložnom priestore
3-dverový hatchback,
5-dverový hatchback
Poistková skrinka je na ľavej strane
za krytom v batožinovom priestore.
Odstráňte kryt.
Sports tourer Poistková skrinka je na ľavej strane
za krytom v batožinovom priestore.

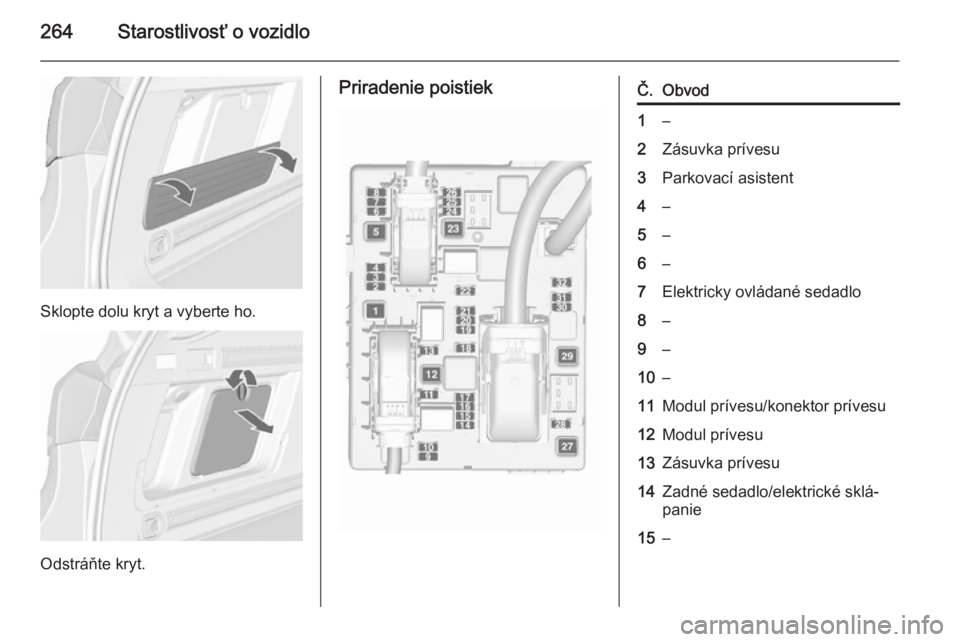

264Starostlivosť o vozidlo
Sklopte dolu kryt a vyberte ho.
Odstráňte kryt.
Priradenie poistiekČ.Obvod1–2Zásuvka prívesu3Parkovací asistent4–5–6–7Elektricky ovládané sedadlo8–9–10–11Modul prívesu/konektor prívesu12Modul prívesu13Zásuvka prívesu14Zadné sedadlo/elektrické sklá‐
panie15–

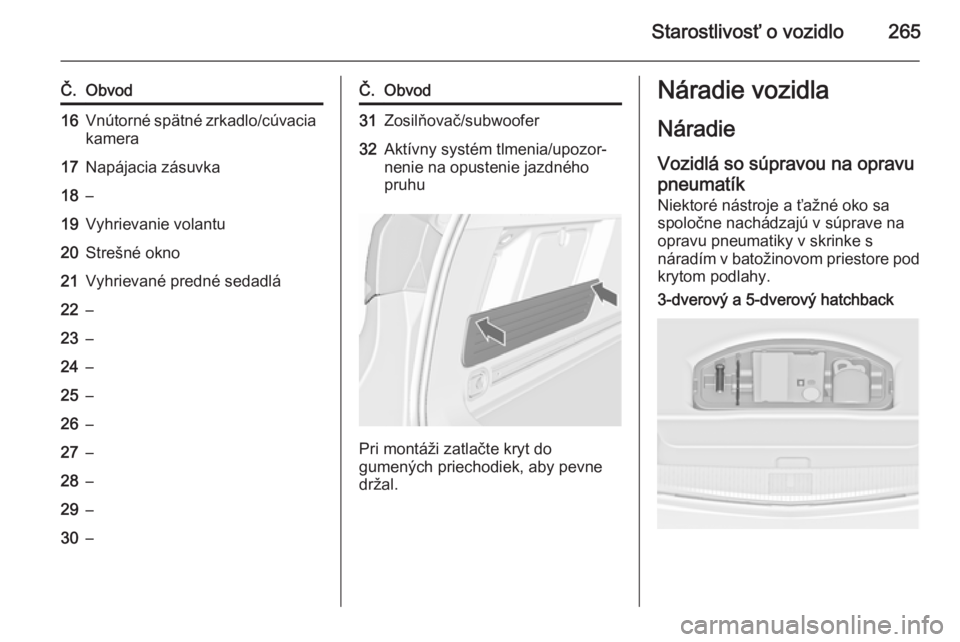

Starostlivosť o vozidlo265
Č.Obvod16Vnútorné spätné zrkadlo/cúvacia
kamera17Napájacia zásuvka18–19Vyhrievanie volantu20Strešné okno21Vyhrievané predné sedadlá22–23–24–25–26–27–28–29–30–Č.Obvod31Zosilňovač/subwoofer32Aktívny systém tlmenia/upozor‐
nenie na opustenie jazdného
pruhu
Pri montáži zatlačte kryt do
gumených priechodiek, aby pevne
držal.
Náradie vozidla
Náradie Vozidlá so súpravou na opravupneumatík
Niektoré nástroje a ťažné oko sa spoločne nachádzajú v súprave na
opravu pneumatiky v skrinke s
náradím v batožinovom priestore pod krytom podlahy.3-dverový a 5-dverový hatchback

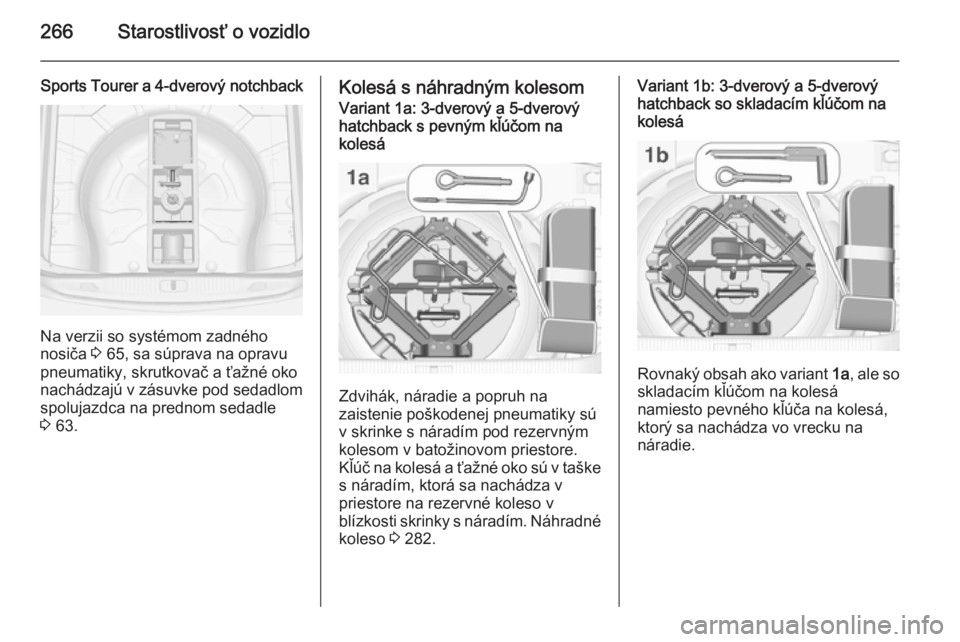

266Starostlivosť o vozidlo
Sports Tourer a 4-dverový notchback
Na verzii so systémom zadného
nosiča 3 65, sa súprava na opravu
pneumatiky, skrutkovač a ťažné oko nachádzajú v zásuvke pod sedadlom
spolujazdca na prednom sedadle
3 63.
Kolesá s náhradným kolesomVariant 1a: 3-dverový a 5-dverový
hatchback s pevným kľúčom na
kolesá
Zdvihák, náradie a popruh na
zaistenie poškodenej pneumatiky sú
v skrinke s náradím pod rezervným
kolesom v batožinovom priestore. Kľúč na kolesá a ťažné oko sú v taške s náradím, ktorá sa nachádza v
priestore na rezervné koleso v
blízkosti skrinky s náradím. Náhradné
koleso 3 282.
Variant 1b: 3-dverový a 5-dverový
hatchback so skladacím kľúčom na
kolesá
Rovnaký obsah ako variant 1a, ale so
skladacím kľúčom na kolesá
namiesto pevného kľúča na kolesá,
ktorý sa nachádza vo vrecku na
náradie.

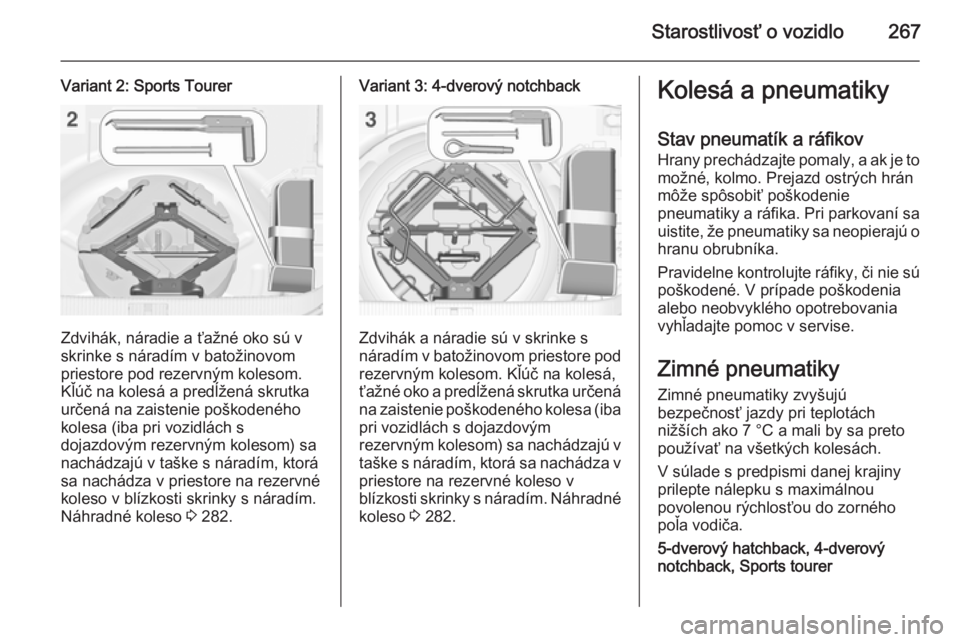

Starostlivosť o vozidlo267
Variant 2: Sports Tourer
Zdvihák, náradie a ťažné oko sú v
skrinke s náradím v batožinovom priestore pod rezervným kolesom.
Kľúč na kolesá a predĺžená skrutka
určená na zaistenie poškodeného
kolesa (iba pri vozidlách s
dojazdovým rezervným kolesom) sa
nachádzajú v taške s náradím, ktorá
sa nachádza v priestore na rezervné
koleso v blízkosti skrinky s náradím.
Náhradné koleso 3 282.
Variant 3: 4-dverový notchback
Zdvihák a náradie sú v skrinke s
náradím v batožinovom priestore pod rezervným kolesom. Kľúč na kolesá,
ťažné oko a predĺžená skrutka určená na zaistenie poškodeného kolesa (ibapri vozidlách s dojazdovým
rezervným kolesom) sa nachádzajú v taške s náradím, ktorá sa nachádza v
priestore na rezervné koleso v
blízkosti skrinky s náradím. Náhradné koleso 3 282.
Kolesá a pneumatiky
Stav pneumatík a ráfikov
Hrany prechádzajte pomaly, a ak je to možné, kolmo. Prejazd ostrých hrán
môže spôsobiť poškodenie
pneumatiky a ráfika. Pri parkovaní sa
uistite, že pneumatiky sa neopierajú o
hranu obrubníka.
Pravidelne kontrolujte ráfiky, či nie sú poškodené. V prípade poškodenia
alebo neobvyklého opotrebovania
vyhľadajte pomoc v servise.
Zimné pneumatiky
Zimné pneumatiky zvyšujú
bezpečnosť jazdy pri teplotách
nižších ako 7 °C a mali by sa preto používať na všetkých kolesách.
V súlade s predpismi danej krajiny
prilepte nálepku s maximálnou
povolenou rýchlosťou do zorného
poľa vodiča.
5-dverový hatchback, 4-dverový
notchback, Sports tourer

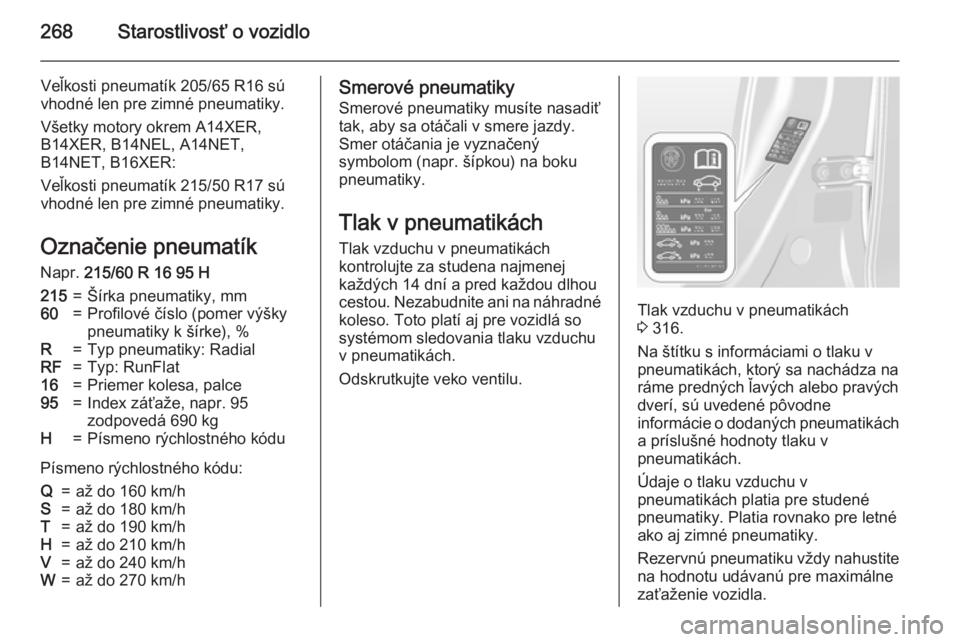

268Starostlivosť o vozidlo
Veľkosti pneumatík 205/65 R16 sú
vhodné len pre zimné pneumatiky.
Všetky motory okrem A14XER,
B14XER, B14NEL, A14NET,
B14NET, B16XER:
Veľkosti pneumatík 215/50 R17 sú
vhodné len pre zimné pneumatiky.
Označenie pneumatík
Napr. 215/60 R 16 95 H215=Šírka pneumatiky, mm60=Profilové číslo (pomer výšky
pneumatiky k šírke), %R=Typ pneumatiky: RadialRF=Typ: RunFlat16=Priemer kolesa, palce95=Index záťaže, napr. 95
zodpovedá 690 kgH=Písmeno rýchlostného kódu
Písmeno rýchlostného kódu:
Q=až do 160 km/hS=až do 180 km/hT=až do 190 km/hH=až do 210 km/hV=až do 240 km/hW=až do 270 km/hSmerové pneumatiky
Smerové pneumatiky musíte nasadiť
tak, aby sa otáčali v smere jazdy.
Smer otáčania je vyznačený
symbolom (napr. šípkou) na boku
pneumatiky.
Tlak v pneumatikách Tlak vzduchu v pneumatikách
kontrolujte za studena najmenej
každých 14 dní a pred každou dlhou
cestou. Nezabudnite ani na náhradné koleso. Toto platí aj pre vozidlá so
systémom sledovania tlaku vzduchu
v pneumatikách.
Odskrutkujte veko ventilu.
Tlak vzduchu v pneumatikách
3 316.
Na štítku s informáciami o tlaku v
pneumatikách, ktorý sa nachádza na
ráme predných ľavých alebo pravých
dverí, sú uvedené pôvodne
informácie o dodaných pneumatikách
a príslušné hodnoty tlaku v
pneumatikách.
Údaje o tlaku vzduchu v
pneumatikách platia pre studené
pneumatiky. Platia rovnako pre letné
ako aj zimné pneumatiky.
Rezervnú pneumatiku vždy nahustite
na hodnotu udávanú pre maximálne
zaťaženie vozidla.
