OPEL ASTRA J 2015.5 Priručnik za vlasnika (in Croatian)

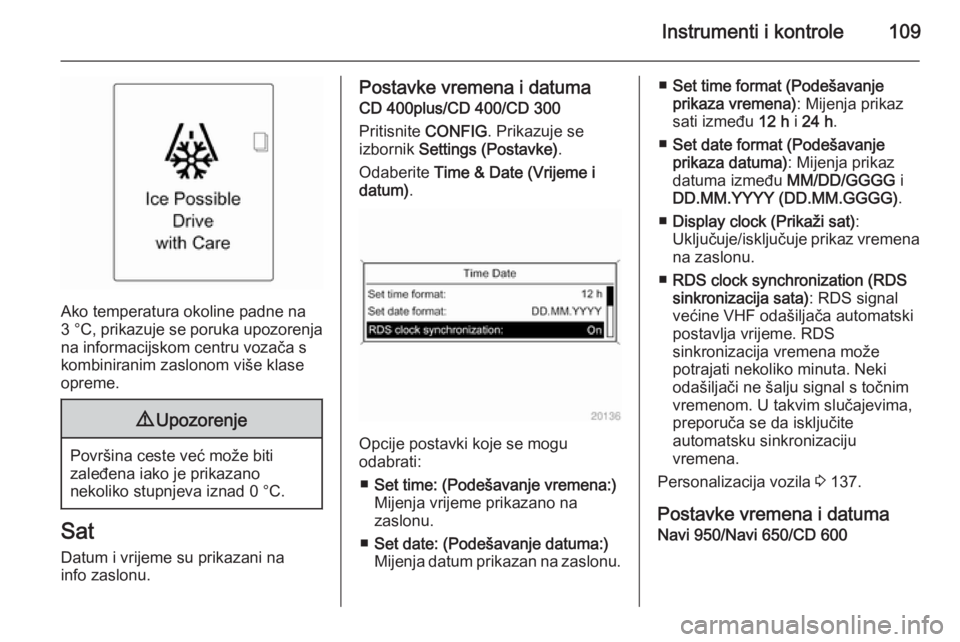

Instrumenti i kontrole109
Ako temperatura okoline padne na
3 °C , prikazuje se poruka upozorenja
na informacijskom centru vozača s
kombiniranim zaslonom više klase
opreme.
9 Upozorenje
Površina ceste već može biti
zaleđena iako je prikazano
nekoliko stupnjeva iznad 0 °C.
Sat
Datum i vrijeme su prikazani na
info zaslonu.
Postavke vremena i datuma
CD 400plus/CD 400/CD 300
Pritisnite CONFIG. Prikazuje se
izbornik Settings (Postavke) .
Odaberite Time & Date (Vrijeme i
datum) .
Opcije postavki koje se mogu
odabrati:
■ Set time: (Podešavanje vremena:)
Mijenja vrijeme prikazano na
zaslonu.
■ Set date: (Podešavanje datuma:)
Mijenja datum prikazan na zaslonu.
■ Set time format (Podešavanje
prikaza vremena) : Mijenja prikaz
sati između 12 h i 24 h .
■ Set date format (Podešavanje
prikaza datuma) : Mijenja prikaz
datuma između MM/DD/GGGG i
DD.MM.YYYY (DD.MM.GGGG) .
■ Display clock (Prikaži sat) :
Uključuje/isključuje prikaz vremena na zaslonu.
■ RDS clock synchronization (RDS
sinkronizacija sata) : RDS signal
većine VHF odašiljača automatski
postavlja vrijeme. RDS
sinkronizacija vremena može
potrajati nekoliko minuta. Neki
odašiljači ne šalju signal s točnim
vremenom. U takvim slučajevima,
preporuča se da isključite
automatsku sinkronizaciju
vremena.
Personalizacija vozila 3 137.
Postavke vremena i datuma
Navi 950/Navi 650/CD 600

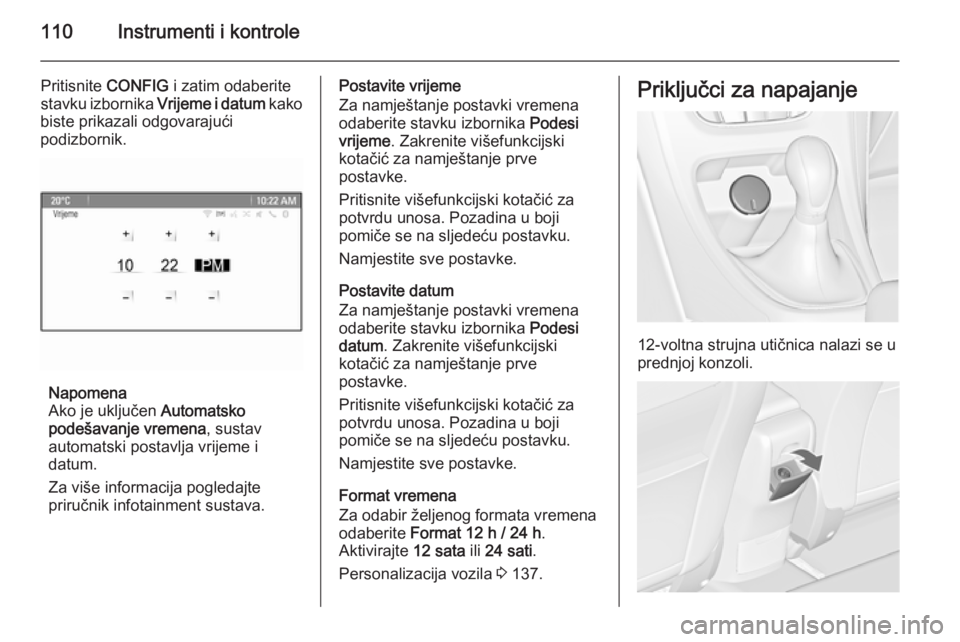

110Instrumenti i kontrole
Pritisnite CONFIG i zatim odaberite
stavku izbornika Vrijeme i datum kako
biste prikazali odgovarajući
podizbornik.
Napomena
Ako je uključen Automatsko
podešavanje vremena , sustav
automatski postavlja vrijeme i
datum.
Za više informacija pogledajte
priručnik infotainment sustava.
Postavite vrijeme
Za namještanje postavki vremena
odaberite stavku izbornika Podesi
vrijeme . Zakrenite višefunkcijski
kotačić za namještanje prve
postavke.
Pritisnite višefunkcijski kotačić za
potvrdu unosa. Pozadina u boji
pomiče se na sljedeću postavku.
Namjestite sve postavke.
Postavite datum
Za namještanje postavki vremena
odaberite stavku izbornika Podesi
datum . Zakrenite višefunkcijski
kotačić za namještanje prve
postavke.
Pritisnite višefunkcijski kotačić za
potvrdu unosa. Pozadina u boji
pomiče se na sljedeću postavku.
Namjestite sve postavke.
Format vremena
Za odabir željenog formata vremena
odaberite Format 12 h / 24 h .
Aktivirajte 12 sata ili 24 sati .
Personalizacija vozila 3 137.Priključci za napajanje
12-voltna strujna utičnica nalazi se u
prednjoj konzoli.

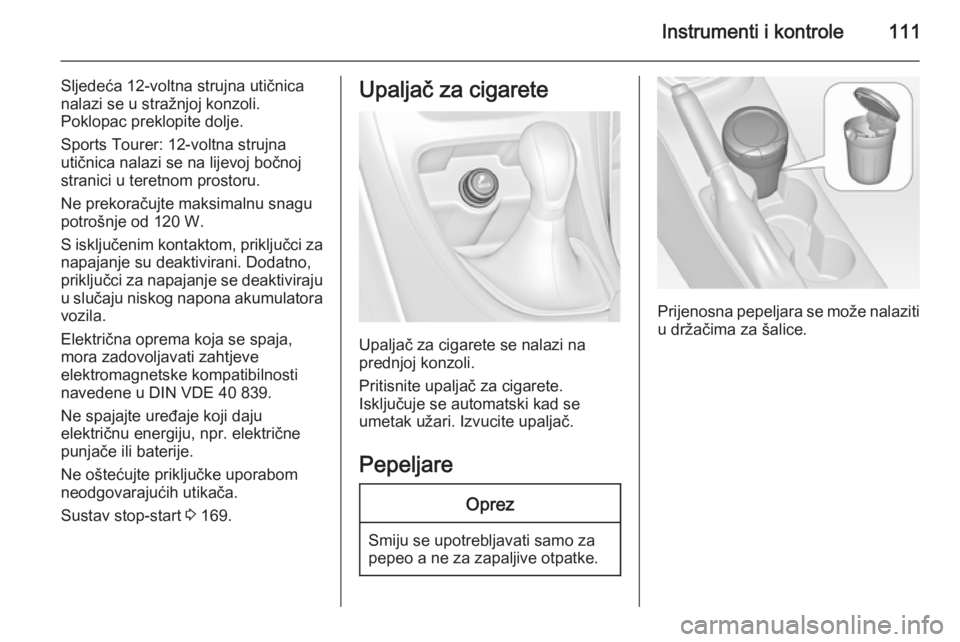

Instrumenti i kontrole111
Sljedeća 12-voltna strujna utičnica
nalazi se u stražnjoj konzoli.
Poklopac preklopite dolje.
Sports Tourer: 12-voltna strujna
utičnica nalazi se na lijevoj bočnoj
stranici u teretnom prostoru.
Ne prekoračujte maksimalnu snagu
potrošnje od 120 W.
S isključenim kontaktom, priključci za napajanje su deaktivirani. Dodatno,
priključci za napajanje se deaktiviraju
u slučaju niskog napona akumulatora vozila.
Električna oprema koja se spaja,
mora zadovoljavati zahtjeve
elektromagnetske kompatibilnosti
navedene u DIN VDE 40 839.
Ne spajajte uređaje koji daju
električnu energiju, npr. električne
punjače ili baterije.
Ne oštećujte priključke uporabom
neodgovarajućih utikača.
Sustav stop-start 3 169.Upaljač za cigarete
Upaljač za cigarete se nalazi na
prednjoj konzoli.
Pritisnite upaljač za cigarete.
Isključuje se automatski kad se
umetak užari. Izvucite upaljač.
Pepeljare
Oprez
Smiju se upotrebljavati samo za
pepeo a ne za zapaljive otpatke.
Prijenosna pepeljara se može nalaziti
u držačima za šalice.

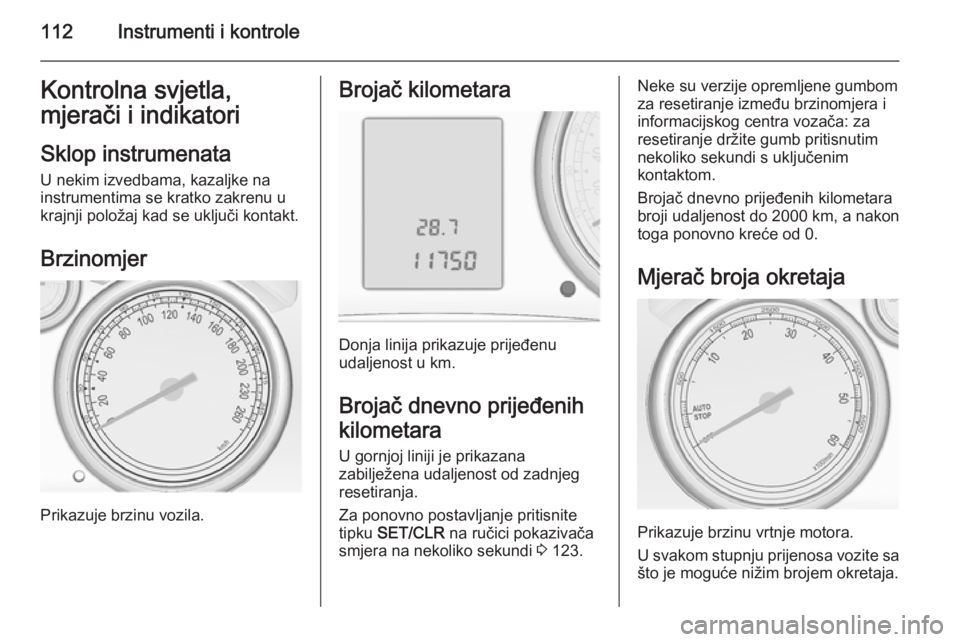

112Instrumenti i kontroleKontrolna svjetla,
mjerači i indikatori
Sklop instrumenata
U nekim izvedbama, kazaljke na instrumentima se kratko zakrenu u
krajnji položaj kad se uključi kontakt.
Brzinomjer
Prikazuje brzinu vozila.
Brojač kilometara
Donja linija prikazuje prijeđenu
udaljenost u km.
Brojač dnevno prijeđenih
kilometara
U gornjoj liniji je prikazana
zabilježena udaljenost od zadnjeg resetiranja.
Za ponovno postavljanje pritisnite
tipku SET/CLR na ručici pokazivača
smjera na nekoliko sekundi 3 123.
Neke su verzije opremljene gumbom
za resetiranje između brzinomjera i
informacijskog centra vozača: za
resetiranje držite gumb pritisnutim
nekoliko sekundi s uključenim
kontaktom.
Brojač dnevno prijeđenih kilometara
broji udaljenost do 2000 km, a nakon
toga ponovno kreće od 0.
Mjerač broja okretaja
Prikazuje brzinu vrtnje motora.
U svakom stupnju prijenosa vozite sa što je moguće nižim brojem okretaja.

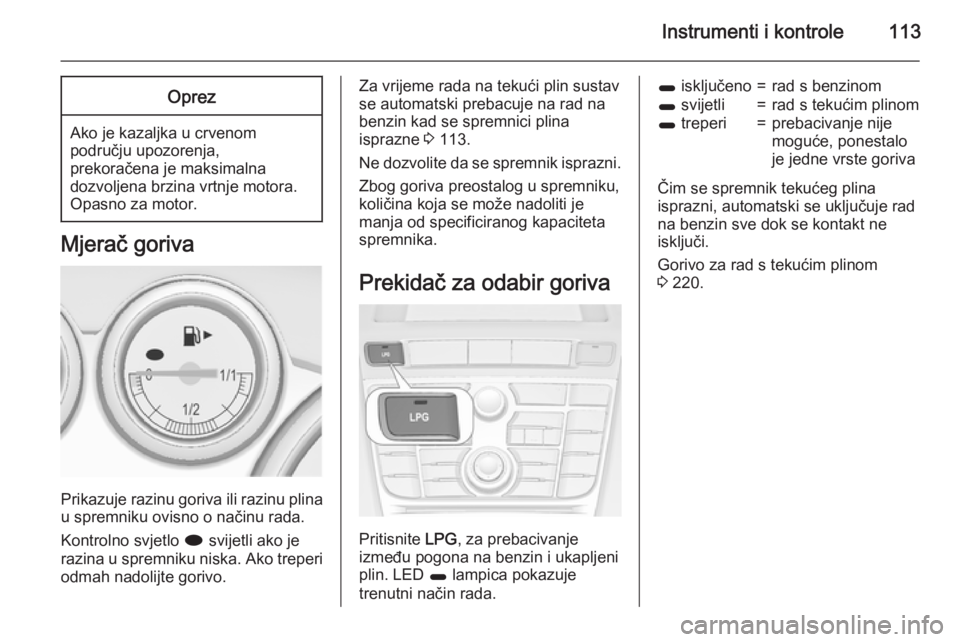

Instrumenti i kontrole113Oprez
Ako je kazaljka u crvenompodručju upozorenja,
prekoračena je maksimalna
dozvoljena brzina vrtnje motora.
Opasno za motor.
Mjerač goriva
Prikazuje razinu goriva ili razinu plina
u spremniku ovisno o načinu rada.
Kontrolno svjetlo i svijetli ako je
razina u spremniku niska. Ako treperi odmah nadolijte gorivo.
Za vrijeme rada na tekući plin sustav
se automatski prebacuje na rad na
benzin kad se spremnici plina
isprazne 3 113.
Ne dozvolite da se spremnik isprazni.
Zbog goriva preostalog u spremniku,
količina koja se može nadoliti je
manja od specificiranog kapaciteta
spremnika.
Prekidač za odabir goriva
Pritisnite LPG, za prebacivanje
između pogona na benzin i ukapljeni
plin. LED 1 lampica pokazuje
trenutni način rada.
1 isključeno=rad s benzinom1 svijetli=rad s tekućim plinom1 treperi=prebacivanje nije
moguće, ponestalo
je jedne vrste goriva
Čim se spremnik tekućeg plina
isprazni, automatski se uključuje rad
na benzin sve dok se kontakt ne
isključi.
Gorivo za rad s tekućim plinom
3 220.

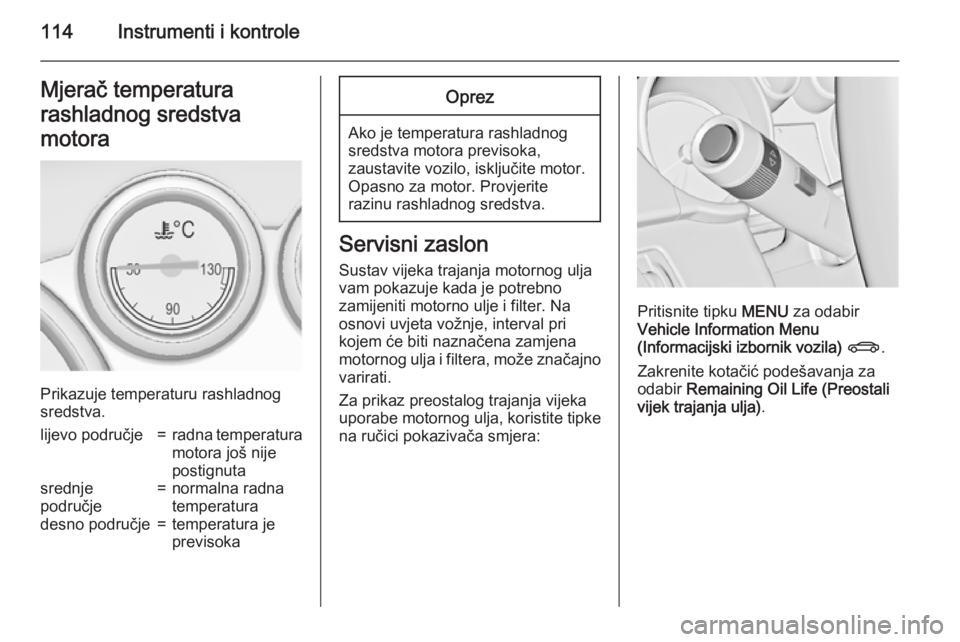

114Instrumenti i kontroleMjerač temperatura
rashladnog sredstva
motora
Prikazuje temperaturu rashladnog
sredstva.
lijevo područje=radna temperatura
motora još nije
postignutasrednje
područje=normalna radna
temperaturadesno područje=temperatura je
previsokaOprez
Ako je temperatura rashladnog
sredstva motora previsoka,
zaustavite vozilo, isključite motor.
Opasno za motor. Provjerite
razinu rashladnog sredstva.
Servisni zaslon
Sustav vijeka trajanja motornog ulja
vam pokazuje kada je potrebno
zamijeniti motorno ulje i filter. Na
osnovi uvjeta vožnje, interval pri
kojem će biti naznačena zamjena
motornog ulja i filtera, može značajno
varirati.
Za prikaz preostalog trajanja vijeka
uporabe motornog ulja, koristite tipke
na ručici pokazivača smjera:
Pritisnite tipku MENU za odabir
Vehicle Information Menu
(Informacijski izbornik vozila) X .
Zakrenite kotačić podešavanja za
odabir Remaining Oil Life (Preostali
vijek trajanja ulja) .

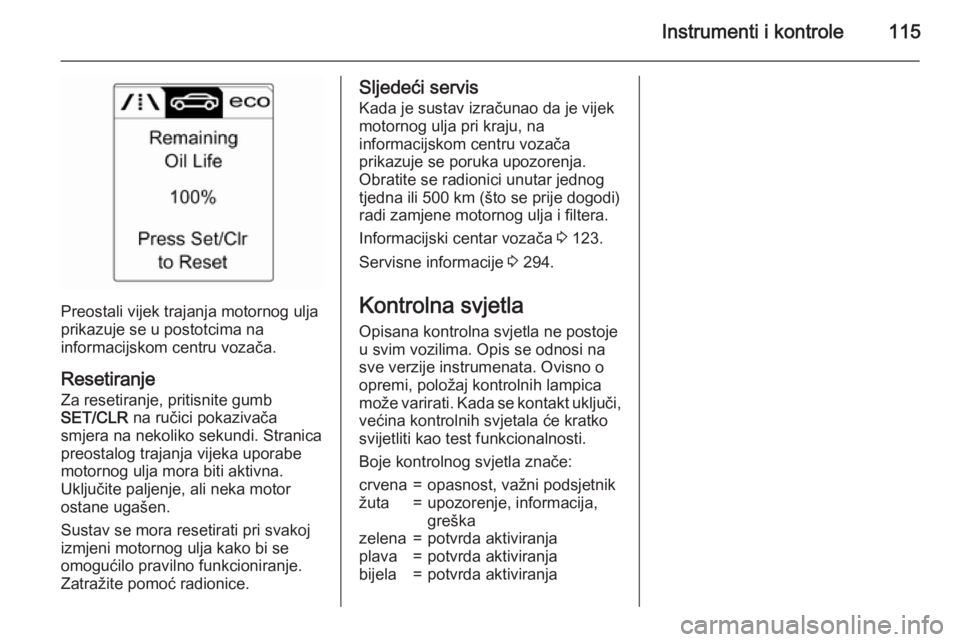

Instrumenti i kontrole115
Preostali vijek trajanja motornog ulja
prikazuje se u postotcima na
informacijskom centru vozača.
Resetiranje
Za resetiranje, pritisnite gumb
SET/CLR na ručici pokazivača
smjera na nekoliko sekundi. Stranica
preostalog trajanja vijeka uporabe
motornog ulja mora biti aktivna.
Uključite paljenje, ali neka motor ostane ugašen.
Sustav se mora resetirati pri svakoj
izmjeni motornog ulja kako bi se
omogućilo pravilno funkcioniranje.
Zatražite pomoć radionice.
Sljedeći servis
Kada je sustav izračunao da je vijek
motornog ulja pri kraju, na
informacijskom centru vozača
prikazuje se poruka upozorenja.
Obratite se radionici unutar jednog
tjedna ili 500 km (što se prije dogodi) radi zamjene motornog ulja i filtera.
Informacijski centar vozača 3 123.
Servisne informacije 3 294.
Kontrolna svjetla Opisana kontrolna svjetla ne postoje
u svim vozilima. Opis se odnosi na
sve verzije instrumenata. Ovisno o
opremi, položaj kontrolnih lampica
može varirati. Kada se kontakt uključi,
većina kontrolnih svjetala će kratko
svijetliti kao test funkcionalnosti.
Boje kontrolnog svjetla znače:crvena=opasnost, važni podsjetnikžuta=upozorenje, informacija,
greškazelena=potvrda aktiviranjaplava=potvrda aktiviranjabijela=potvrda aktiviranja

116Instrumenti i kontrole

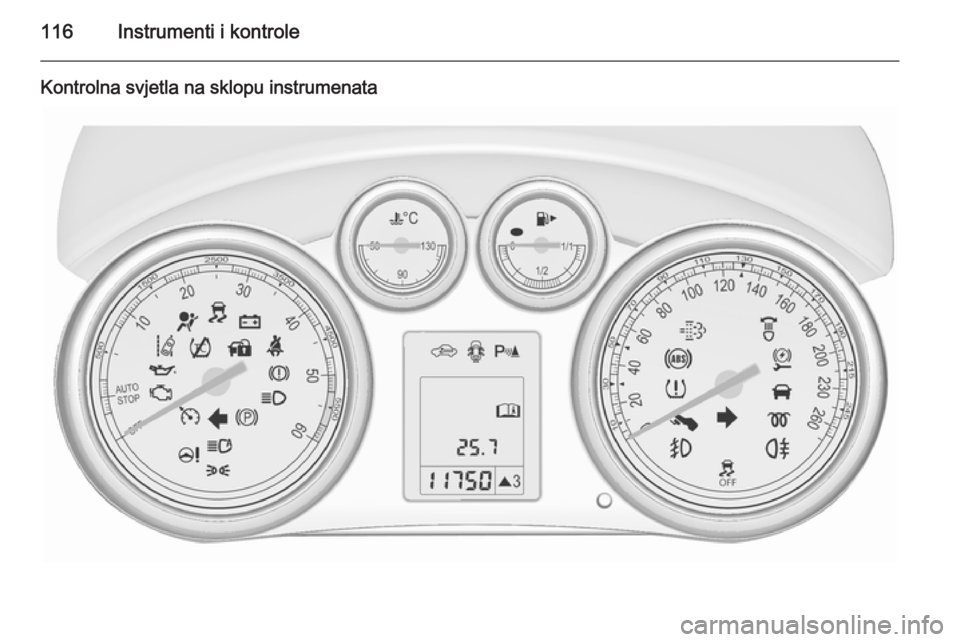

Kontrolna svjetla na sklopu instrumenata

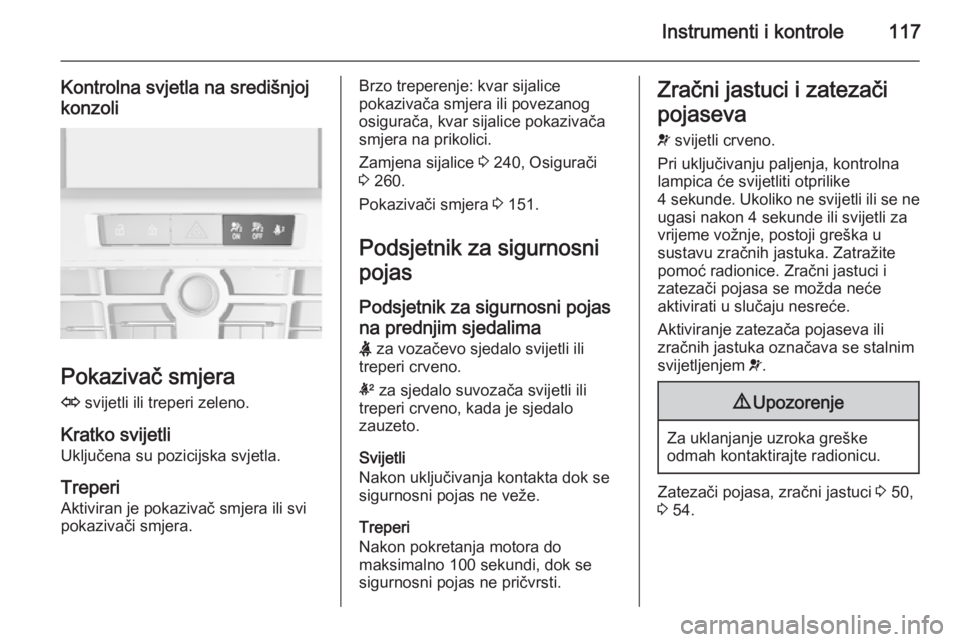

Instrumenti i kontrole117
Kontrolna svjetla na središnjoj
konzoli
Pokazivač smjera
O svijetli ili treperi zeleno.
Kratko svijetli
Uključena su pozicijska svjetla.
Treperi
Aktiviran je pokazivač smjera ili svi
pokazivači smjera.
Brzo treperenje: kvar sijalice
pokazivača smjera ili povezanog
osigurača, kvar sijalice pokazivača smjera na prikolici.
Zamjena sijalice 3 240, Osigurači
3 260.
Pokazivači smjera 3 151.
Podsjetnik za sigurnosni
pojas
Podsjetnik za sigurnosni pojasna prednjim sjedalima
X za vozačevo sjedalo svijetli ili
treperi crveno.
k za sjedalo suvozača svijetli ili
treperi crveno, kada je sjedalo
zauzeto.
Svijetli
Nakon uključivanja kontakta dok se
sigurnosni pojas ne veže.
Treperi
Nakon pokretanja motora do
maksimalno 100 sekundi, dok se
sigurnosni pojas ne pričvrsti.Zračni jastuci i zatezači
pojaseva v svijetli crveno.
Pri uključivanju paljenja, kontrolna
lampica će svijetliti otprilike
4 sekunde . Ukoliko ne svijetli ili se ne
ugasi nakon 4 sekunde ili svijetli za
vrijeme vožnje, postoji greška u
sustavu zračnih jastuka. Zatražite
pomoć radionice. Zračni jastuci i
zatezači pojasa se možda neće
aktivirati u slučaju nesreće.
Aktiviranje zatezača pojaseva ili
zračnih jastuka označava se stalnim
svijetljenjem v.9 Upozorenje
Za uklanjanje uzroka greške
odmah kontaktirajte radionicu.
Zatezači pojasa, zračni jastuci 3 50,
3 54.

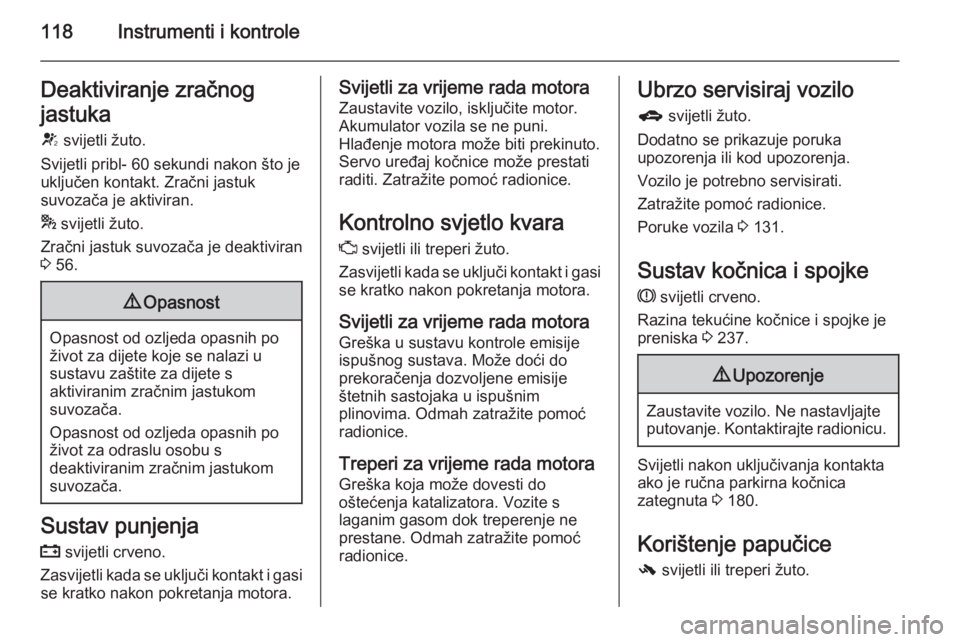

118Instrumenti i kontroleDeaktiviranje zračnog
jastuka
V svijetli žuto.
Svijetli pribl- 60 sekundi nakon što je
uključen kontakt. Zračni jastuk
suvozača je aktiviran.
* svijetli žuto.
Zračni jastuk suvozača je deaktiviran
3 56.9 Opasnost
Opasnost od ozljeda opasnih po
život za dijete koje se nalazi u
sustavu zaštite za dijete s
aktiviranim zračnim jastukom
suvozača.
Opasnost od ozljeda opasnih po život za odraslu osobu s
deaktiviranim zračnim jastukom suvozača.
Sustav punjenja
p svijetli crveno.
Zasvijetli kada se uključi kontakt i gasi se kratko nakon pokretanja motora.
Svijetli za vrijeme rada motora
Zaustavite vozilo, isključite motor.
Akumulator vozila se ne puni.
Hlađenje motora može biti prekinuto.
Servo uređaj kočnice može prestati
raditi. Zatražite pomoć radionice.
Kontrolno svjetlo kvara Z svijetli ili treperi žuto.
Zasvijetli kada se uključi kontakt i gasi se kratko nakon pokretanja motora.
Svijetli za vrijeme rada motora
Greška u sustavu kontrole emisije
ispušnog sustava. Može doći do
prekoračenja dozvoljene emisije
štetnih sastojaka u ispušnim
plinovima. Odmah zatražite pomoć
radionice.
Treperi za vrijeme rada motora Greška koja može dovesti do
oštećenja katalizatora. Vozite s
laganim gasom dok treperenje ne
prestane. Odmah zatražite pomoć
radionice.Ubrzo servisiraj vozilo
g svijetli žuto.
Dodatno se prikazuje poruka
upozorenja ili kod upozorenja.
Vozilo je potrebno servisirati.
Zatražite pomoć radionice.
Poruke vozila 3 131.
Sustav kočnica i spojke
R svijetli crveno.
Razina tekućine kočnice i spojke je
preniska 3 237.9 Upozorenje
Zaustavite vozilo. Ne nastavljajte
putovanje. Kontaktirajte radionicu.
Svijetli nakon uključivanja kontakta
ako je ručna parkirna kočnica
zategnuta 3 180.
Korištenje papučice
- svijetli ili treperi žuto.
