OPEL ASTRA J 2015.5 Priručnik za vlasnika (in Croatian)

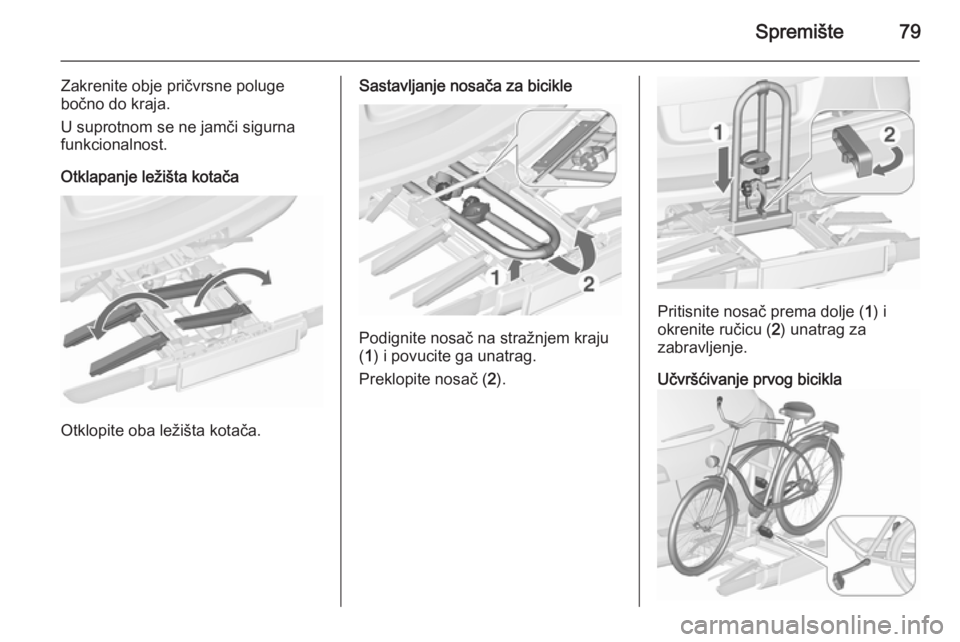

Spremište79
Zakrenite obje pričvrsne polugebočno do kraja.
U suprotnom se ne jamči sigurna
funkcionalnost.
Otklapanje ležišta kotača
Otklopite oba ležišta kotača.
Sastavljanje nosača za bicikle
Podignite nosač na stražnjem kraju
( 1 ) i povucite ga unatrag.
Preklopite nosač ( 2).
Pritisnite nosač prema dolje ( 1) i
okrenite ručicu ( 2) unatrag za
zabravljenje.
Učvršćivanje prvog bicikla

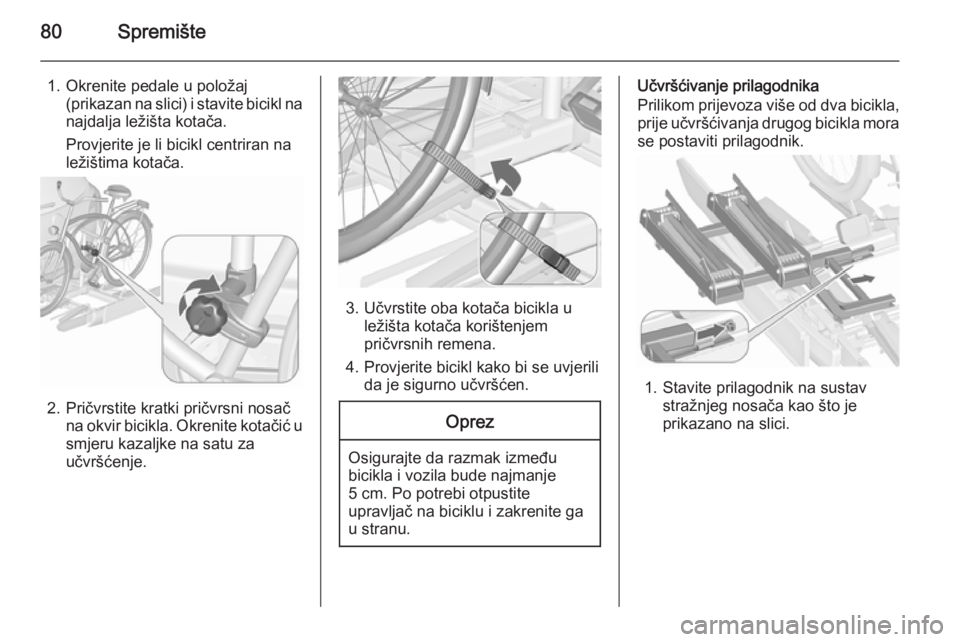

80Spremište
1. Okrenite pedale u položaj(prikazan na slici) i stavite bicikl na
najdalja ležišta kotača.
Provjerite je li bicikl centriran na
ležištima kotača.
2. Pričvrstite kratki pričvrsni nosač na okvir bicikla. Okrenite kotačić u
smjeru kazaljke na satu za
učvršćenje.
3. Učvrstite oba kotača bicikla u ležišta kotača korištenjem
pričvrsnih remena.
4. Provjerite bicikl kako bi se uvjerili da je sigurno učvršćen.
Oprez
Osigurajte da razmak izmeđubicikla i vozila bude najmanje
5 cm. Po potrebi otpustite
upravljač na biciklu i zakrenite ga u stranu.
Učvršćivanje prilagodnika
Prilikom prijevoza više od dva bicikla,
prije učvršćivanja drugog bicikla mora se postaviti prilagodnik.
1. Stavite prilagodnik na sustav
stražnjeg nosača kao što je
prikazano na slici.

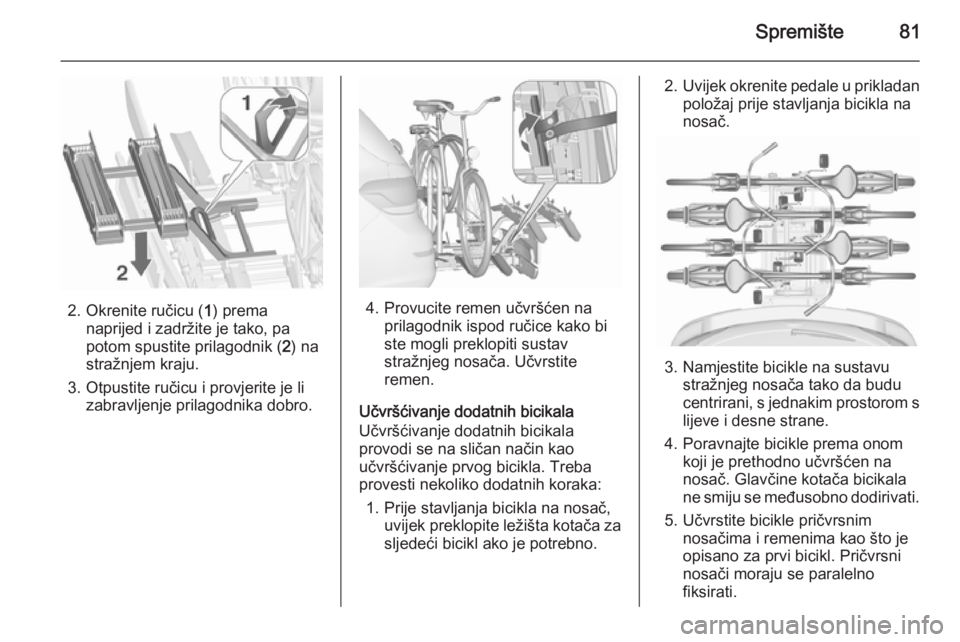

Spremište81
2. Okrenite ručicu (1) prema
naprijed i zadržite je tako, pa
potom spustite prilagodnik ( 2) na
stražnjem kraju.
3. Otpustite ručicu i provjerite je li zabravljenje prilagodnika dobro.4. Provucite remen učvršćen naprilagodnik ispod ručice kako bi
ste mogli preklopiti sustav
stražnjeg nosača. Učvrstite
remen.
Učvršćivanje dodatnih bicikala
Učvršćivanje dodatnih bicikala
provodi se na sličan način kao
učvršćivanje prvog bicikla. Treba
provesti nekoliko dodatnih koraka:
1. Prije stavljanja bicikla na nosač, uvijek preklopite ležišta kotača zasljedeći bicikl ako je potrebno.
2. Uvijek okrenite pedale u prikladan
položaj prije stavljanja bicikla na
nosač.
3. Namjestite bicikle na sustavu stražnjeg nosača tako da budu
centrirani, s jednakim prostorom s
lijeve i desne strane.
4. Poravnajte bicikle prema onom koji je prethodno učvršćen na
nosač. Glavčine kotača bicikala
ne smiju se međusobno dodirivati.
5. Učvrstite bicikle pričvrsnim nosačima i remenima kao što je
opisano za prvi bicikl. Pričvrsni
nosači moraju se paralelno
fiksirati.

82Spremište
Upotrijebite dugi pričvrsni nosač
za učvršćivanje drugog bicikla na
nosač.
Upotrijebite dulji pričvrsni nosač iz
dodatne opreme za učvršćivanje
trećeg bicikla na nosač.
Upotrijebite kratki pričvrsni nosač
iz dodatne opreme za
učvršćivanje četvrtog bicikla.
Nosač se mora fiksirati između
okvira trećeg i četvrtog bicikla.
6. Dodatno učvrstite oba kotača bicikla četvrtog bicikla u ležišta
kotača korištenjem pričvrsnih
remena.
Preporučljivo je pričvrstiti znak
upozorenja straga na bicikl za bolju
vidljivost.
Preklopite sustav stražnjeg nosača
unazad
Sustav stražnjeg nosača može se preklopiti unazad kako bi se
omogućio pristup prtljažniku.
■ Bez postavljenog prilagodnika:
Gurnite ručicu ( 1) za odbravljenje i
zadržite je u tom položaju.
Gurnite nosač ( 2) unatrag za
preklapanje sustava stražnjeg
nosača.

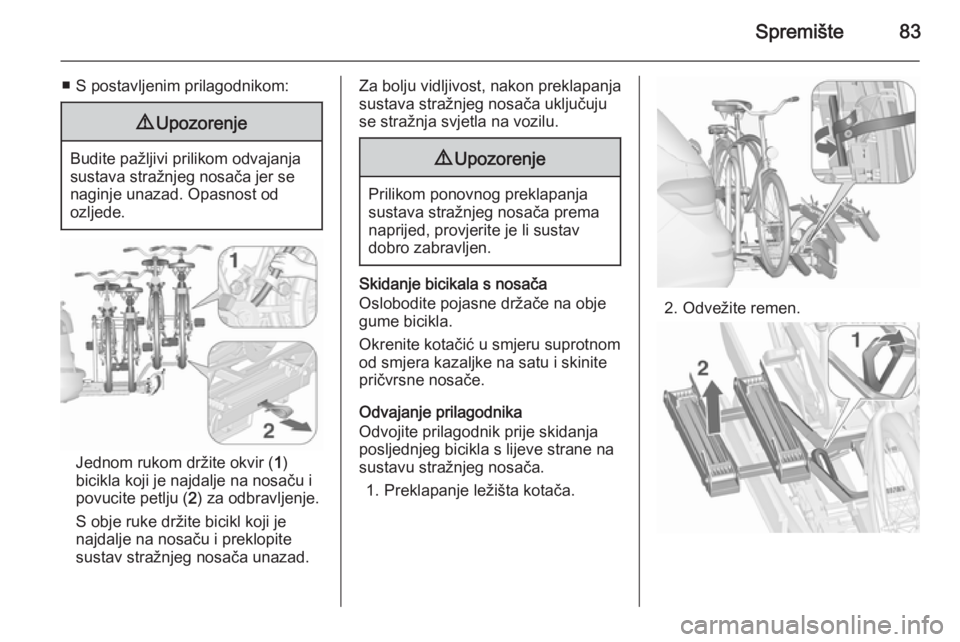

Spremište83
■ S postavljenim prilagodnikom:9Upozorenje
Budite pažljivi prilikom odvajanja
sustava stražnjeg nosača jer se
naginje unazad. Opasnost od
ozljede.
Jednom rukom držite okvir ( 1)
bicikla koji je najdalje na nosaču i
povucite petlju ( 2) za odbravljenje.
S obje ruke držite bicikl koji je
najdalje na nosaču i preklopite
sustav stražnjeg nosača unazad.
Za bolju vidljivost, nakon preklapanja
sustava stražnjeg nosača uključuju
se stražnja svjetla na vozilu.9 Upozorenje
Prilikom ponovnog preklapanja
sustava stražnjeg nosača prema
naprijed, provjerite je li sustav
dobro zabravljen.
Skidanje bicikala s nosača
Oslobodite pojasne držače na obje
gume bicikla.
Okrenite kotačić u smjeru suprotnom
od smjera kazaljke na satu i skinite
pričvrsne nosače.
Odvajanje prilagodnika
Odvojite prilagodnik prije skidanja
posljednjeg bicikla s lijeve strane na
sustavu stražnjeg nosača.
1. Preklapanje ležišta kotača.
2. Odvežite remen.

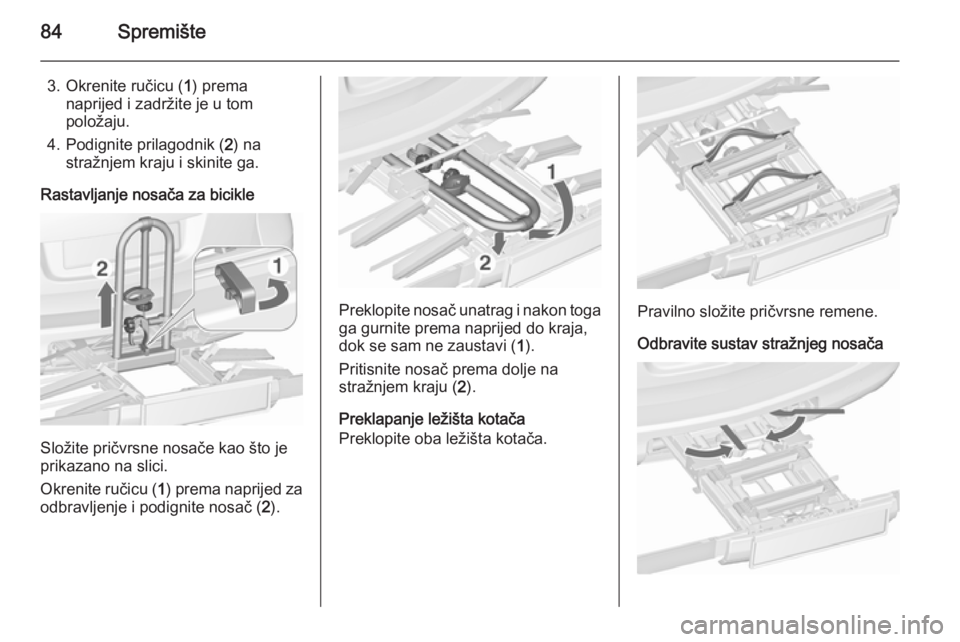

84Spremište
3. Okrenite ručicu (1) prema
naprijed i zadržite je u tom
položaju.
4. Podignite prilagodnik ( 2) na
stražnjem kraju i skinite ga.
Rastavljanje nosača za bicikle
Složite pričvrsne nosače kao što je
prikazano na slici.
Okrenite ručicu ( 1) prema naprijed za
odbravljenje i podignite nosač ( 2).
Preklopite nosač unatrag i nakon toga
ga gurnite prema naprijed do kraja,
dok se sam ne zaustavi ( 1).
Pritisnite nosač prema dolje na
stražnjem kraju ( 2).
Preklapanje ležišta kotača
Preklopite oba ležišta kotača.Pravilno složite pričvrsne remene.
Odbravite sustav stražnjeg nosača

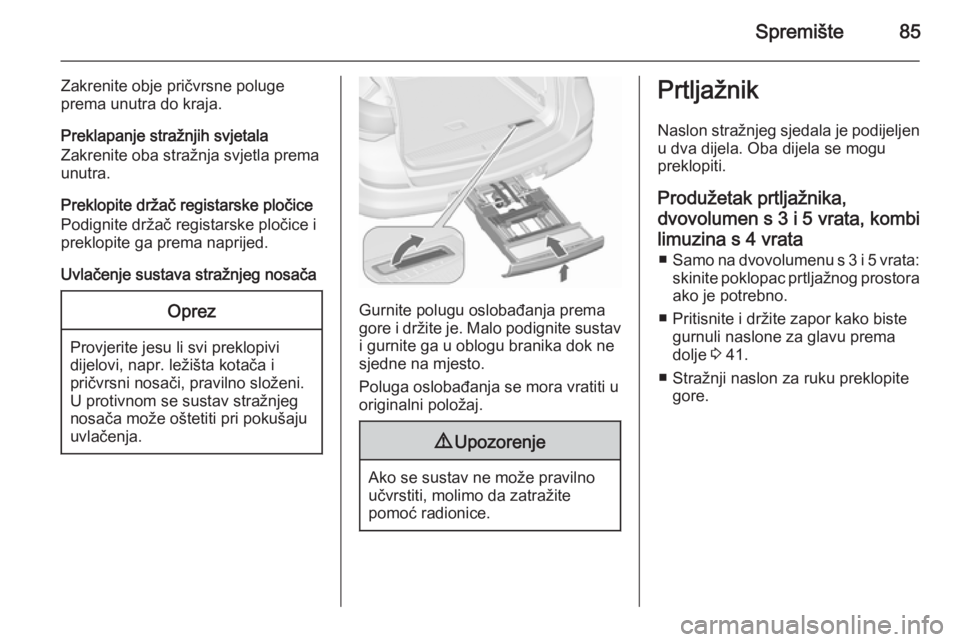

Spremište85
Zakrenite obje pričvrsne polugeprema unutra do kraja.
Preklapanje stražnjih svjetala
Zakrenite oba stražnja svjetla prema
unutra.
Preklopite držač registarske pločice
Podignite držač registarske pločice i
preklopite ga prema naprijed.
Uvlačenje sustava stražnjeg nosačaOprez
Provjerite jesu li svi preklopivi dijelovi, napr. ležišta kotača i
pričvrsni nosači, pravilno složeni.
U protivnom se sustav stražnjeg
nosača može oštetiti pri pokušaju
uvlačenja.
Gurnite polugu oslobađanja prema
gore i držite je. Malo podignite sustav i gurnite ga u oblogu branika dok ne
sjedne na mjesto.
Poluga oslobađanja se mora vratiti u
originalni položaj.
9 Upozorenje
Ako se sustav ne može pravilno
učvrstiti, molimo da zatražite
pomoć radionice.
Prtljažnik
Naslon stražnjeg sjedala je podijeljenu dva dijela. Oba dijela se mogu
preklopiti.
Produžetak prtljažnika,
dvovolumen s 3 i 5 vrata, kombi
limuzina s 4 vrata ■ Samo na dvovolumenu s 3 i 5 vrata:
skinite poklopac prtljažnog prostora
ako je potrebno.
■ Pritisnite i držite zapor kako biste gurnuli naslone za glavu prema
dolje 3 41.
■ Stražnji naslon za ruku preklopite gore.

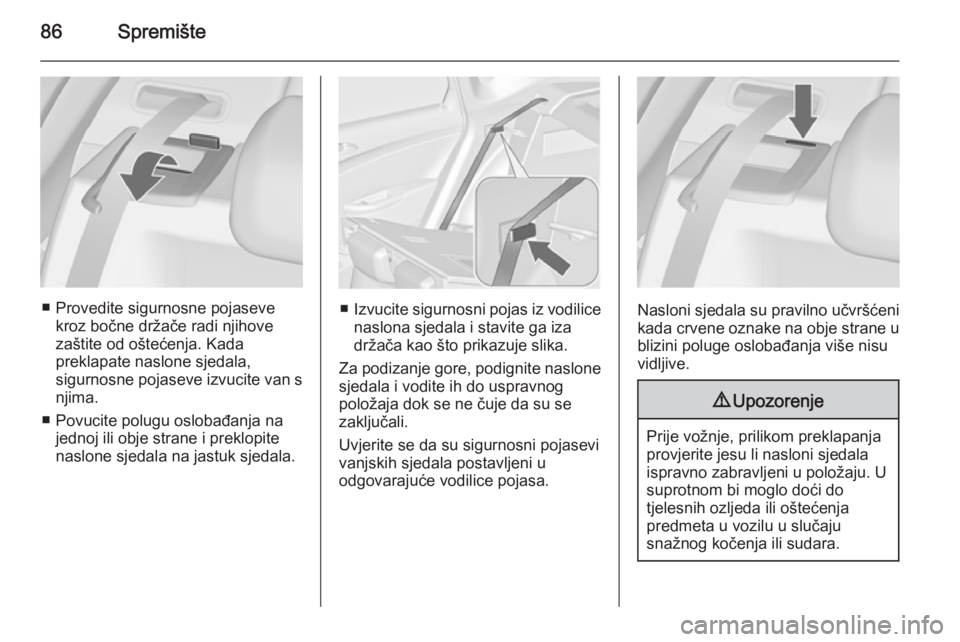

86Spremište
■ Provedite sigurnosne pojasevekroz bočne držače radi njihovezaštite od oštećenja. Kada
preklapate naslone sjedala,
sigurnosne pojaseve izvucite van s
njima.
■ Povucite polugu oslobađanja na jednoj ili obje strane i preklopite
naslone sjedala na jastuk sjedala.■ Izvucite sigurnosni pojas iz vodilice
naslona sjedala i stavite ga iza
držača kao što prikazuje slika.
Za podizanje gore, podignite naslone sjedala i vodite ih do uspravnog
položaja dok se ne čuje da su se
zaključali.
Uvjerite se da su sigurnosni pojasevi
vanjskih sjedala postavljeni u
odgovarajuće vodilice pojasa.Nasloni sjedala su pravilno učvršćeni
kada crvene oznake na obje strane u blizini poluge oslobađanja više nisu
vidljive.
9 Upozorenje
Prije vožnje, prilikom preklapanja
provjerite jesu li nasloni sjedala
ispravno zabravljeni u položaju. U suprotnom bi moglo doći do
tjelesnih ozljeda ili oštećenja
predmeta u vozilu u slučaju
snažnog kočenja ili sudara.

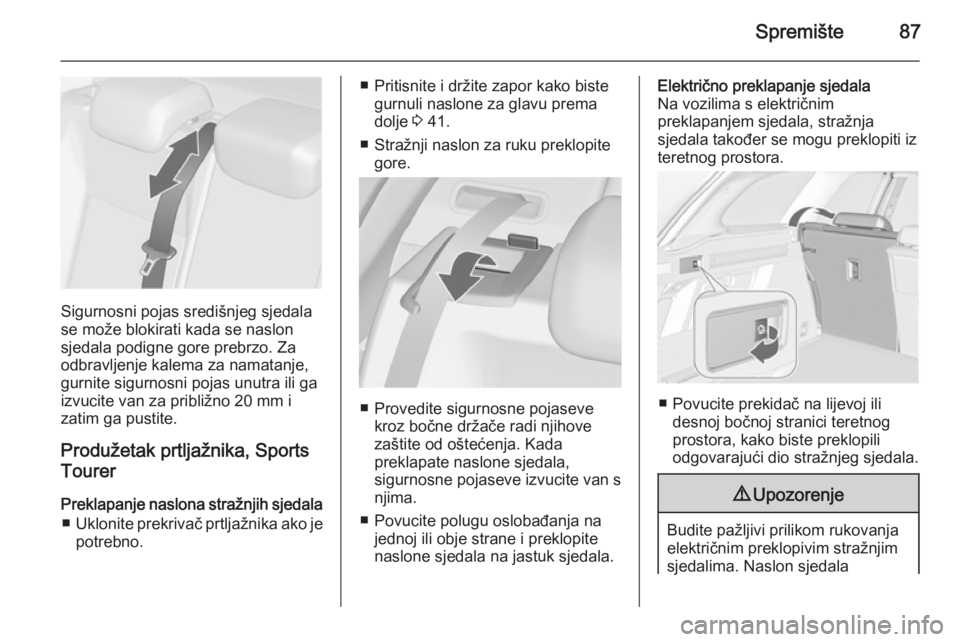

Spremište87
Sigurnosni pojas središnjeg sjedala
se može blokirati kada se naslon
sjedala podigne gore prebrzo. Za
odbravljenje kalema za namatanje,
gurnite sigurnosni pojas unutra ili ga
izvucite van za približno 20 mm i
zatim ga pustite.
Produžetak prtljažnika, Sports
Tourer
Preklapanje naslona stražnjih sjedala ■ Uklonite prekrivač prtljažnika ako je
potrebno.
■ Pritisnite i držite zapor kako biste gurnuli naslone za glavu prema
dolje 3 41.
■ Stražnji naslon za ruku preklopite gore.
■ Provedite sigurnosne pojaseve kroz bočne držače radi njihovezaštite od oštećenja. Kada
preklapate naslone sjedala,
sigurnosne pojaseve izvucite van s
njima.
■ Povucite polugu oslobađanja na jednoj ili obje strane i preklopite
naslone sjedala na jastuk sjedala.
Električno preklapanje sjedala
Na vozilima s električnim
preklapanjem sjedala, stražnja
sjedala također se mogu preklopiti iz teretnog prostora.
■ Povucite prekidač na lijevoj ili desnoj bočnoj stranici teretnog
prostora, kako biste preklopili
odgovarajući dio stražnjeg sjedala.
9 Upozorenje
Budite pažljivi prilikom rukovanja
električnim preklopivim stražnjim
sjedalima. Naslon sjedala

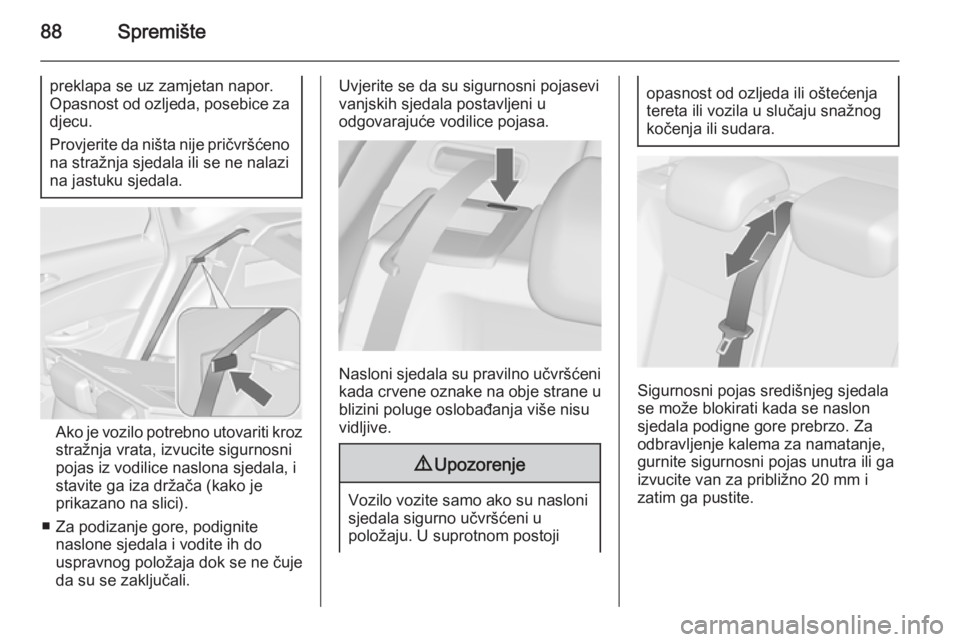

88Spremište
preklapa se uz zamjetan napor.
Opasnost od ozljeda, posebice za djecu.
Provjerite da ništa nije pričvršćeno na stražnja sjedala ili se ne nalazi
na jastuku sjedala.
Ako je vozilo potrebno utovariti kroz stražnja vrata, izvucite sigurnosni
pojas iz vodilice naslona sjedala, i
stavite ga iza držača (kako je
prikazano na slici).
■ Za podizanje gore, podignite naslone sjedala i vodite ih do
uspravnog položaja dok se ne čuje
da su se zaključali.
Uvjerite se da su sigurnosni pojasevi
vanjskih sjedala postavljeni u
odgovarajuće vodilice pojasa.
Nasloni sjedala su pravilno učvršćeni
kada crvene oznake na obje strane u blizini poluge oslobađanja više nisu
vidljive.
9 Upozorenje
Vozilo vozite samo ako su nasloni
sjedala sigurno učvršćeni u
položaju. U suprotnom postoji
opasnost od ozljeda ili oštećenja
tereta ili vozila u slučaju snažnog
kočenja ili sudara.
Sigurnosni pojas središnjeg sjedala
se može blokirati kada se naslon
sjedala podigne gore prebrzo. Za
odbravljenje kalema za namatanje,
gurnite sigurnosni pojas unutra ili ga
izvucite van za približno 20 mm i
zatim ga pustite.
