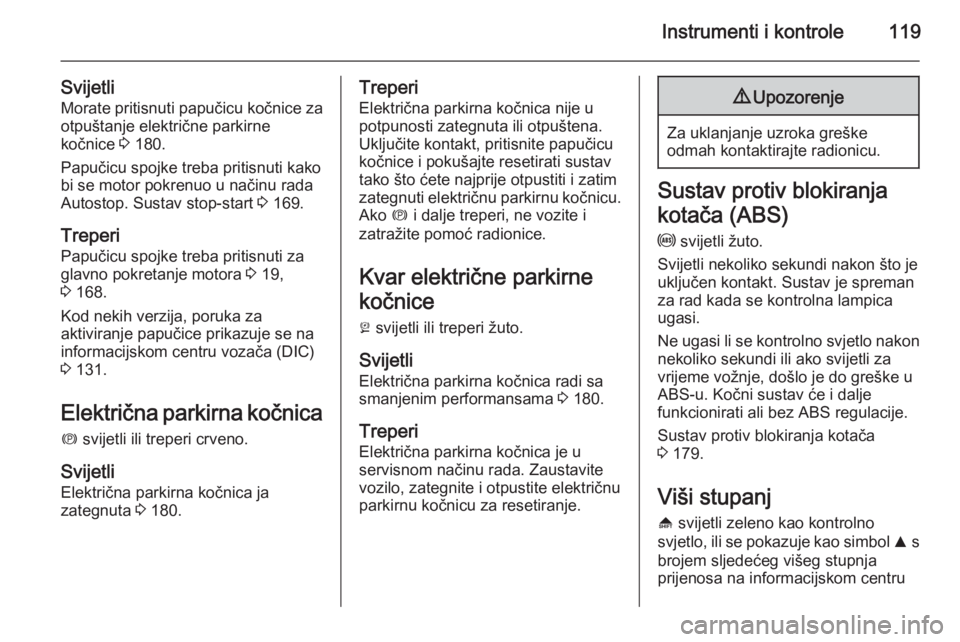

Instrumenti i kontrole119
SvijetliMorate pritisnuti papučicu kočnice za
otpuštanje električne parkirne
kočnice 3 180.
Papučicu spojke treba pritisnuti kako
bi se motor pokrenuo u načinu rada
Autostop. Sustav stop-start 3 169.
Treperi
Papučicu spojke treba pritisnuti za
glavno pokretanje motora 3 19,
3 168.
Kod nekih verzija, poruka za
aktiviranje papučice prikazuje se na
informacijskom centru vozača (DIC)
3 131.
Električna parkirna kočnica m svijetli ili treperi crveno.
Svijetli
Električna parkirna kočnica ja
zategnuta 3 180.Treperi
Električna parkirna kočnica nije u potpunosti zategnuta ili otpuštena.
Uključite kontakt, pritisnite papučicu
kočnice i pokušajte resetirati sustav
tako što ćete najprije otpustiti i zatim
zategnuti električnu parkirnu kočnicu.
Ako m i dalje treperi, ne vozite i
zatražite pomoć radionice.
Kvar električne parkirne
kočnice
j svijetli ili treperi žuto.
Svijetli Električna parkirna kočnica radi sa
smanjenim performansama 3 180.
Treperi
Električna parkirna kočnica je u
servisnom načinu rada. Zaustavite
vozilo, zategnite i otpustite električnu parkirnu kočnicu za resetiranje.9 Upozorenje
Za uklanjanje uzroka greške
odmah kontaktirajte radionicu.
Sustav protiv blokiranja
kotača (ABS)
u svijetli žuto.
Svijetli nekoliko sekundi nakon što je
uključen kontakt. Sustav je spreman
za rad kada se kontrolna lampica
ugasi.
Ne ugasi li se kontrolno svjetlo nakon nekoliko sekundi ili ako svijetli za
vrijeme vožnje, došlo je do greške u
ABS-u. Kočni sustav će i dalje
funkcionirati ali bez ABS regulacije.
Sustav protiv blokiranja kotača
3 179.
Viši stupanj
[ svijetli zeleno kao kontrolno
svjetlo, ili se pokazuje kao simbol R s
brojem sljedećeg višeg stupnja
prijenosa na informacijskom centru

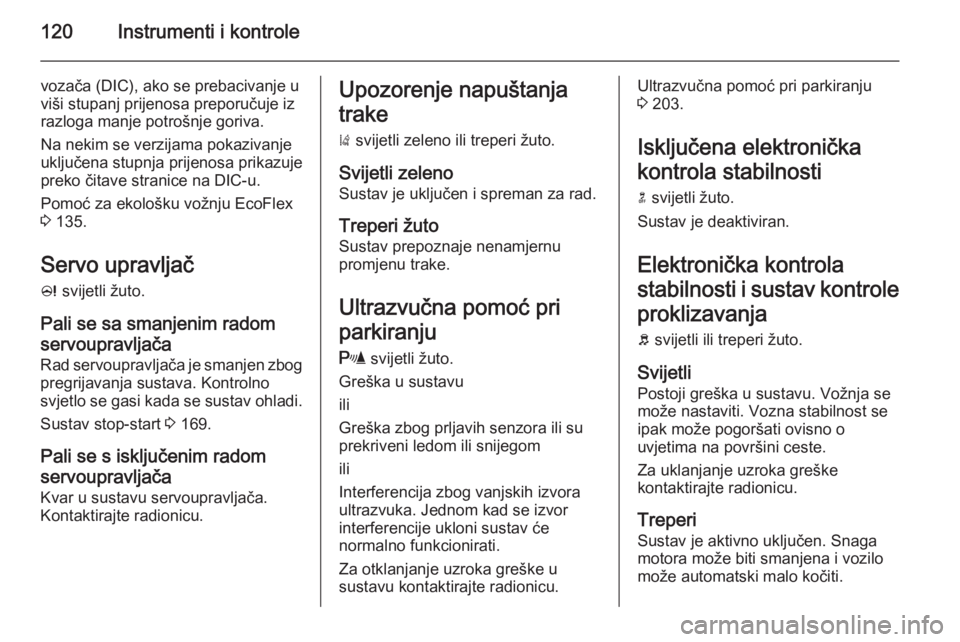

120Instrumenti i kontrole
vozača (DIC), ako se prebacivanje u
viši stupanj prijenosa preporučuje iz
razloga manje potrošnje goriva.
Na nekim se verzijama pokazivanje
uključena stupnja prijenosa prikazuje
preko čitave stranice na DIC-u.
Pomoć za ekološku vožnju EcoFlex
3 135.
Servo upravljač
c svijetli žuto.
Pali se sa smanjenim radom servoupravljača
Rad servoupravljača je smanjen zbog pregrijavanja sustava. Kontrolno
svjetlo se gasi kada se sustav ohladi.
Sustav stop-start 3 169.
Pali se s isključenim radom
servoupravljača
Kvar u sustavu servoupravljača.
Kontaktirajte radionicu.Upozorenje napuštanja
trake
) svijetli zeleno ili treperi žuto.
Svijetli zeleno
Sustav je uključen i spreman za rad.
Treperi žutoSustav prepoznaje nenamjernu
promjenu trake.
Ultrazvučna pomoć pri
parkiranju
r svijetli žuto.
Greška u sustavu
ili
Greška zbog prljavih senzora ili su
prekriveni ledom ili snijegom
ili
Interferencija zbog vanjskih izvora
ultrazvuka. Jednom kad se izvor
interferencije ukloni sustav će
normalno funkcionirati.
Za otklanjanje uzroka greške u
sustavu kontaktirajte radionicu.Ultrazvučna pomoć pri parkiranju
3 203.
Isključena elektronička
kontrola stabilnosti
n svijetli žuto.
Sustav je deaktiviran.
Elektronička kontrola
stabilnosti i sustav kontrole proklizavanjab svijetli ili treperi žuto.
Svijetli
Postoji greška u sustavu. Vožnja se može nastaviti. Vozna stabilnost se
ipak može pogoršati ovisno o
uvjetima na površini ceste.
Za uklanjanje uzroka greške
kontaktirajte radionicu.
Treperi
Sustav je aktivno uključen. Snaga
motora može biti smanjena i vozilo
može automatski malo kočiti.

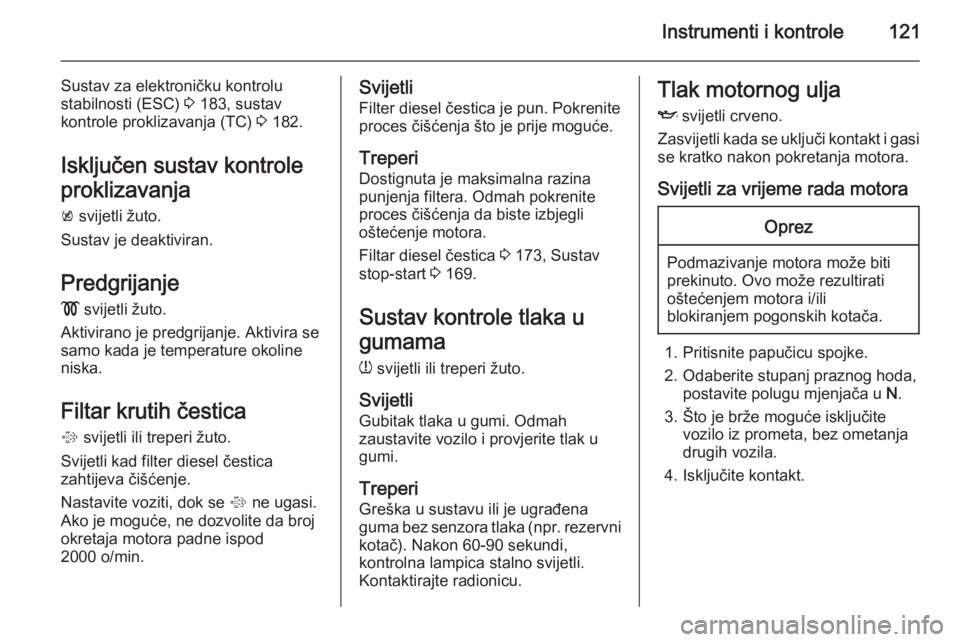

Instrumenti i kontrole121
Sustav za elektroničku kontrolu
stabilnosti (ESC) 3 183, sustav
kontrole proklizavanja (TC) 3 182.
Isključen sustav kontrole
proklizavanja
k svijetli žuto.
Sustav je deaktiviran.
Predgrijanje ! svijetli žuto.
Aktivirano je predgrijanje. Aktivira se
samo kada je temperature okoline
niska.
Filtar krutih čestica % svijetli ili treperi žuto.
Svijetli kad filter diesel čestica
zahtijeva čišćenje.
Nastavite voziti, dok se % ne ugasi.
Ako je moguće, ne dozvolite da broj
okretaja motora padne ispod
2000 o/min.Svijetli
Filter diesel čestica je pun. Pokrenite
proces čišćenja što je prije moguće.
Treperi
Dostignuta je maksimalna razina
punjenja filtera. Odmah pokrenite
proces čišćenja da biste izbjegli
oštećenje motora.
Filtar diesel čestica 3 173, Sustav
stop-start 3 169.
Sustav kontrole tlaka u
gumama
w svijetli ili treperi žuto.
Svijetli Gubitak tlaka u gumi. Odmah
zaustavite vozilo i provjerite tlak u
gumi.
Treperi
Greška u sustavu ili je ugrađena
guma bez senzora tlaka ( npr. rezervni
kotač). Nakon 60-90 sekundi,
kontrolna lampica stalno svijetli.
Kontaktirajte radionicu.Tlak motornog ulja
I svijetli crveno.
Zasvijetli kada se uključi kontakt i gasi se kratko nakon pokretanja motora.
Svijetli za vrijeme rada motoraOprez
Podmazivanje motora može biti
prekinuto. Ovo može rezultirati
oštećenjem motora i/ili
blokiranjem pogonskih kotača.
1. Pritisnite papučicu spojke.
2. Odaberite stupanj praznog hoda, postavite polugu mjenjača u N.
3. Što je brže moguće isključite vozilo iz prometa, bez ometanja
drugih vozila.
4. Isključite kontakt.

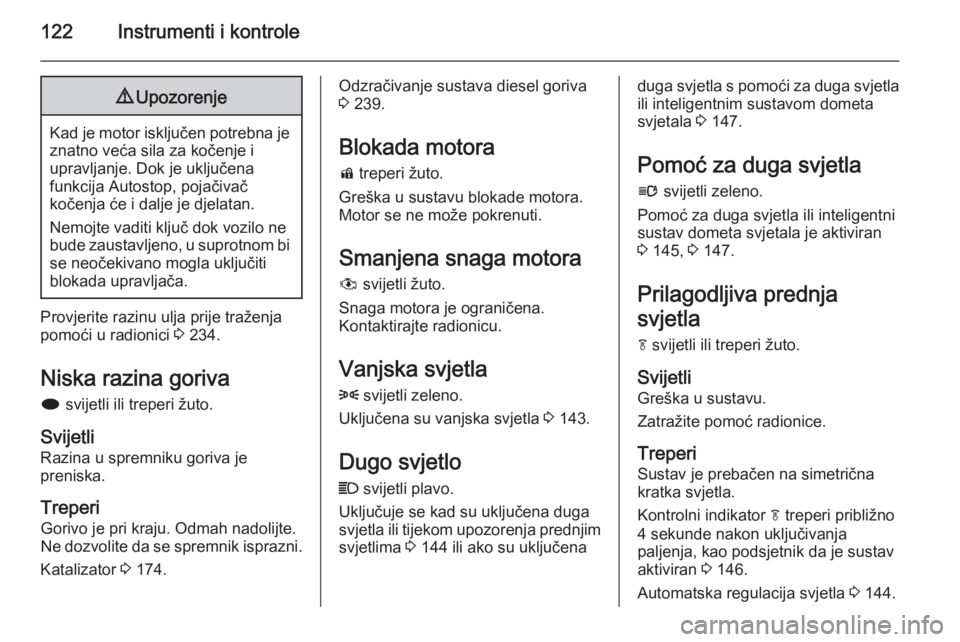

122Instrumenti i kontrole9Upozorenje
Kad je motor isključen potrebna je
znatno veća sila za kočenje i
upravljanje. Dok je uključena
funkcija Autostop, pojačivač
kočenja će i dalje je djelatan.
Nemojte vaditi ključ dok vozilo ne
bude zaustavljeno, u suprotnom bi se neočekivano mogla uključiti
blokada upravljača.
Provjerite razinu ulja prije traženja
pomoći u radionici 3 234.
Niska razina goriva
i svijetli ili treperi žuto.
Svijetli Razina u spremniku goriva je
preniska.
Treperi Gorivo je pri kraju. Odmah nadolijte.
Ne dozvolite da se spremnik isprazni.
Katalizator 3 174.
Odzračivanje sustava diesel goriva
3 239.
Blokada motora
d treperi žuto.
Greška u sustavu blokade motora. Motor se ne može pokrenuti.
Smanjena snaga motora # svijetli žuto.
Snaga motora je ograničena.
Kontaktirajte radionicu.
Vanjska svjetla
8 svijetli zeleno.
Uključena su vanjska svjetla 3 143.
Dugo svjetlo
C svijetli plavo.
Uključuje se kad su uključena duga
svjetla ili tijekom upozorenja prednjim
svjetlima 3 144 ili ako su uključenaduga svjetla s pomoći za duga svjetla
ili inteligentnim sustavom dometa
svjetala 3 147.
Pomoć za duga svjetla
l svijetli zeleno.
Pomoć za duga svjetla ili inteligentni
sustav dometa svjetala je aktiviran
3 145, 3 147.
Prilagodljiva prednja
svjetla f svijetli ili treperi žuto.
Svijetli Greška u sustavu.
Zatražite pomoć radionice.
Treperi
Sustav je prebačen na simetrična
kratka svjetla.
Kontrolni indikator f treperi približno
4 sekunde nakon uključivanja
paljenja, kao podsjetnik da je sustav
aktiviran 3 146.
Automatska regulacija svjetla 3 144.

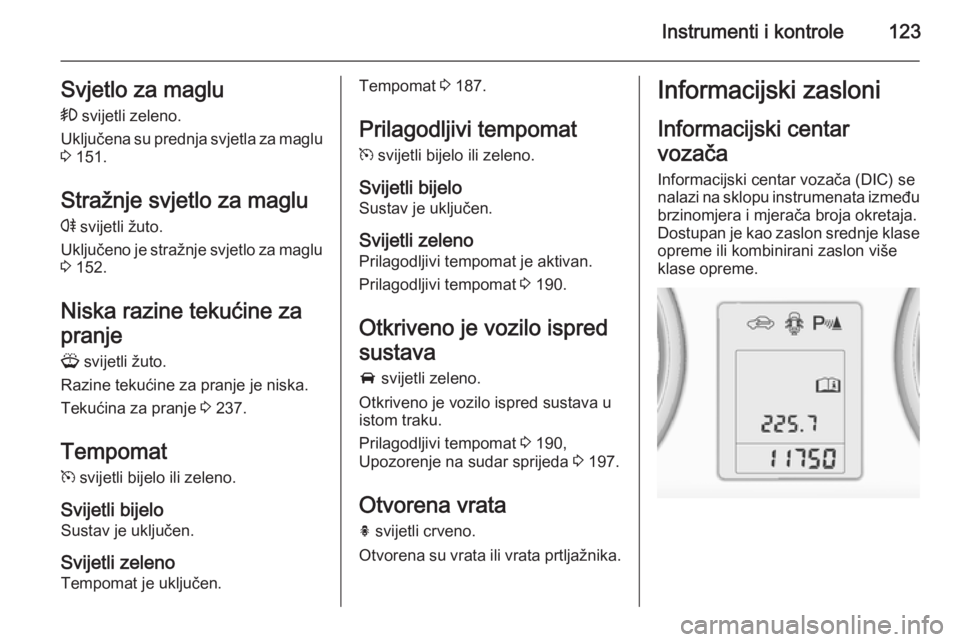

Instrumenti i kontrole123Svjetlo za maglu
> svijetli zeleno.
Uključena su prednja svjetla za maglu 3 151.
Stražnje svjetlo za maglu
r svijetli žuto.
Uključeno je stražnje svjetlo za maglu 3 152.
Niska razine tekućine za
pranje
G svijetli žuto.
Razine tekućine za pranje je niska.
Tekućina za pranje 3 237.
Tempomat
m svijetli bijelo ili zeleno.
Svijetli bijelo
Sustav je uključen.
Svijetli zeleno
Tempomat je uključen.Tempomat 3 187.
Prilagodljivi tempomat
m svijetli bijelo ili zeleno.
Svijetli bijelo
Sustav je uključen.
Svijetli zeleno
Prilagodljivi tempomat je aktivan.
Prilagodljivi tempomat 3 190.
Otkriveno je vozilo ispred
sustava
A svijetli zeleno.
Otkriveno je vozilo ispred sustava u
istom traku.
Prilagodljivi tempomat 3 190,
Upozorenje na sudar sprijeda 3 197.
Otvorena vrata h svijetli crveno.
Otvorena su vrata ili vrata prtljažnika.Informacijski zasloni
Informacijski centar
vozača Informacijski centar vozača (DIC) senalazi na sklopu instrumenata između
brzinomjera i mjerača broja okretaja.
Dostupan je kao zaslon srednje klase opreme ili kombinirani zaslon više
klase opreme.

124Instrumenti i kontrole
Na zaslonu srednje razine opreme
prikazuje se sljedeće:
■ brojač ukupno prijeđenih kilometara
■ brojač dnevno prijeđenih kilometara
■ neka kontrolna svjetla
■ informacije o vozilu
■ informacije o putu/gorivu
■ poruke vozila prikazuju se kao kodni brojevi 3 131.Na kombiniranom zaslonu visoke
razine opreme, stranice izbornika
možete odabrati pritiskanjem MENU.
Simboli izbornika prikazuju se u gornjem retku na zaslonu:
■ X Vehicle Information Menu
(Informacijski izbornik vozila)
■ W Trip/Fuel Information Menu
(Informacijski izbornik putovanje/
gorivo)
■ s ECO information menu
(Informacijski izbornik ECO načina
rada)
■ C Performance Menu (Izbornik
performansi)
Neke od prikazanih funkcija su
različite, ovisno o tome vozite li vozilo ili je ono parkirano. Neke su funkcije
dostupne samo dok vozite vozilo.
Personalizacija vozila 3 137.
Memorirane postavke 3 25.
Odabir izbornika i funkcija
Izbornici i funkcije se mogu odabrati
prekidačima na poluzi pokazivača
smjera.
Pritisnite MENU za prebacivanje
između izbornika ili za povratak iz
podizbornika u sljedeću višu razinu
izbornika.

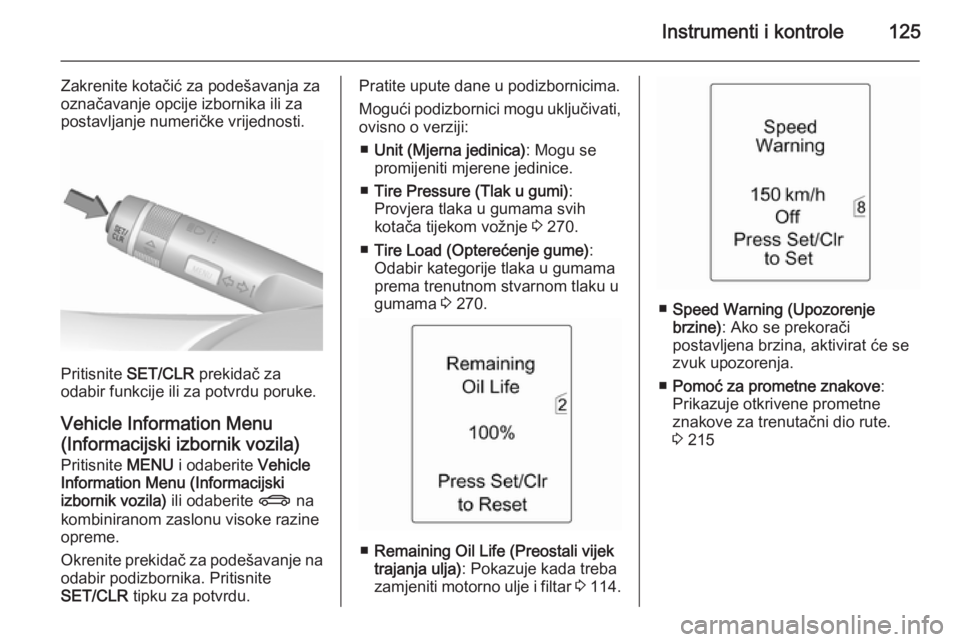

Instrumenti i kontrole125
Zakrenite kotačić za podešavanja za
označavanje opcije izbornika ili za
postavljanje numeričke vrijednosti.
Pritisnite SET/CLR prekidač za
odabir funkcije ili za potvrdu poruke.
Vehicle Information Menu(Informacijski izbornik vozila)
Pritisnite MENU i odaberite Vehicle
Information Menu (Informacijski
izbornik vozila) ili odaberite X na
kombiniranom zaslonu visoke razine opreme.
Okrenite prekidač za podešavanje na
odabir podizbornika. Pritisnite
SET/CLR tipku za potvrdu.
Pratite upute dane u podizbornicima.
Mogući podizbornici mogu uključivati, ovisno o verziji:
■ Unit (Mjerna jedinica) : Mogu se
promijeniti mjerene jedinice.
■ Tire Pressure (Tlak u gumi) :
Provjera tlaka u gumama svih
kotača tijekom vožnje 3 270.
■ Tire Load (Opterećenje gume) :
Odabir kategorije tlaka u gumama prema trenutnom stvarnom tlaku u
gumama 3 270.
■ Remaining Oil Life (Preostali vijek
trajanja ulja) : Pokazuje kada treba
zamjeniti motorno ulje i filtar 3 114.
■ Speed Warning (Upozorenje
brzine) : Ako se prekorači
postavljena brzina, aktivirat će se
zvuk upozorenja.
■ Pomoć za prometne znakove :
Prikazuje otkrivene prometne
znakove za trenutačni dio rute.
3 215

126Instrumenti i kontrole

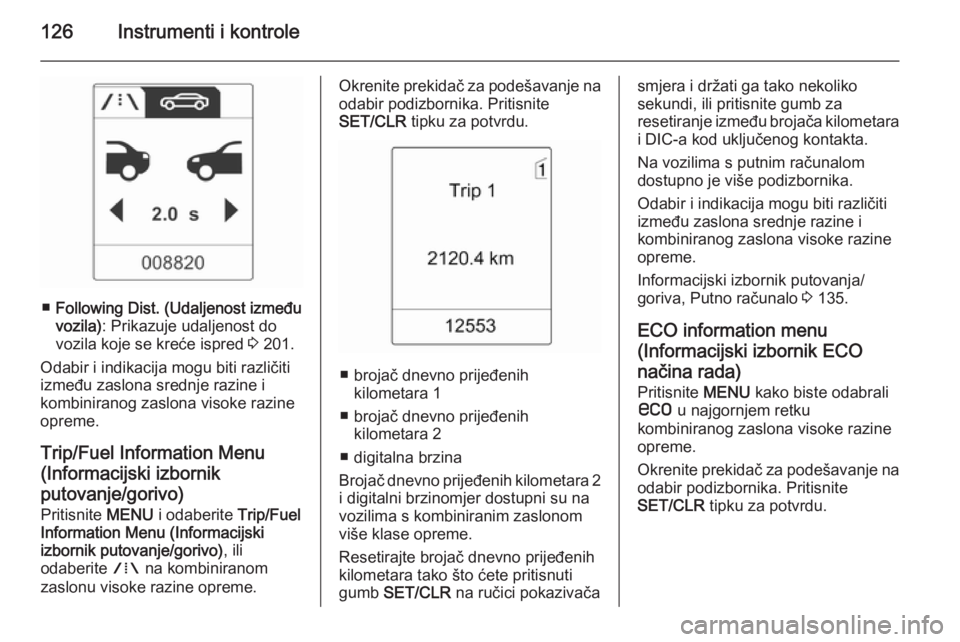

■Following Dist. (Udaljenost između
vozila) : Prikazuje udaljenost do
vozila koje se kreće ispred 3 201.
Odabir i indikacija mogu biti različiti između zaslona srednje razine i
kombiniranog zaslona visoke razine
opreme.
Trip/Fuel Information Menu
(Informacijski izbornik putovanje/gorivo) Pritisnite MENU i odaberite Trip/Fuel
Information Menu (Informacijski
izbornik putovanje/gorivo) , ili
odaberite W na kombiniranom
zaslonu visoke razine opreme.
Okrenite prekidač za podešavanje na
odabir podizbornika. Pritisnite
SET/CLR tipku za potvrdu.
■ brojač dnevno prijeđenih
kilometara 1
■ brojač dnevno prijeđenih kilometara 2
■ digitalna brzina
Brojač dnevno prijeđenih kilometara 2
i digitalni brzinomjer dostupni su na
vozilima s kombiniranim zaslonom
više klase opreme.
Resetirajte brojač dnevno prijeđenih kilometara tako što ćete pritisnuti
gumb SET/CLR na ručici pokazivača
smjera i držati ga tako nekoliko
sekundi, ili pritisnite gumb za
resetiranje između brojača kilometara i DIC-a kod uključenog kontakta.
Na vozilima s putnim računalom
dostupno je više podizbornika.
Odabir i indikacija mogu biti različiti
između zaslona srednje razine i
kombiniranog zaslona visoke razine
opreme.
Informacijski izbornik putovanja/
goriva, Putno računalo 3 135.
ECO information menu
(Informacijski izbornik ECO
načina rada) Pritisnite MENU kako biste odabrali
s u najgornjem retku
kombiniranog zaslona visoke razine
opreme.
Okrenite prekidač za podešavanje na
odabir podizbornika. Pritisnite
SET/CLR tipku za potvrdu.

Instrumenti i kontrole127

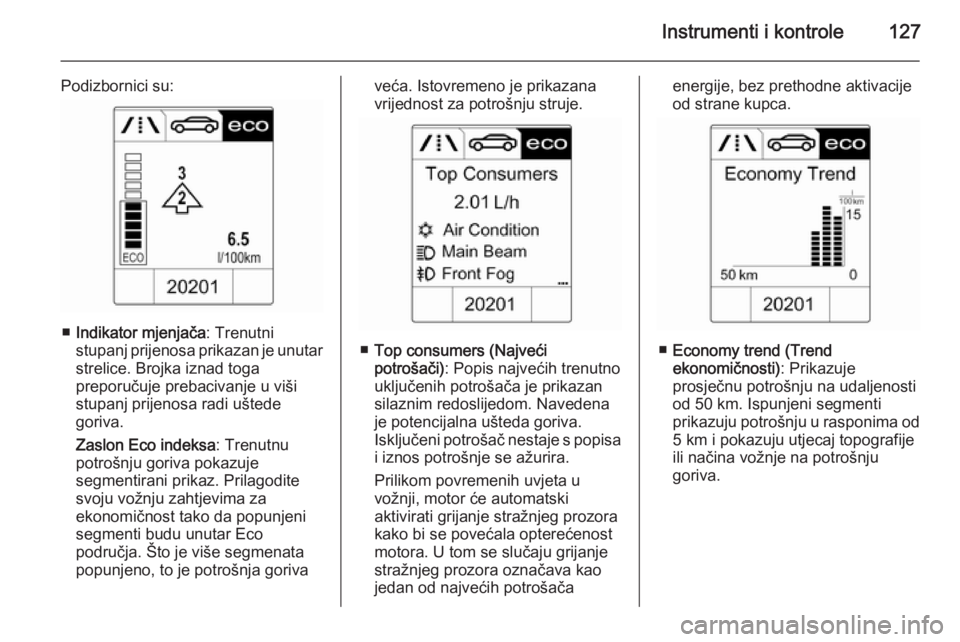

Podizbornici su:
■Indikator mjenjača : Trenutni
stupanj prijenosa prikazan je unutar
strelice. Brojka iznad toga
preporučuje prebacivanje u viši
stupanj prijenosa radi uštede
goriva.
Zaslon Eco indeksa : Trenutnu
potrošnju goriva pokazuje
segmentirani prikaz. Prilagodite
svoju vožnju zahtjevima za
ekonomičnost tako da popunjeni
segmenti budu unutar Eco
područja. Što je više segmenata
popunjeno, to je potrošnja goriva
veća. Istovremeno je prikazana
vrijednost za potrošnju struje.
■ Top consumers (Najveći
potrošači) : Popis najvećih trenutno
uključenih potrošača je prikazan
silaznim redoslijedom. Navedena
je potencijalna ušteda goriva.
Isključeni potrošač nestaje s popisa i iznos potrošnje se ažurira.
Prilikom povremenih uvjeta u
vožnji, motor će automatski
aktivirati grijanje stražnjeg prozora
kako bi se povećala opterećenost
motora. U tom se slučaju grijanje
stražnjeg prozora označava kao jedan od najvećih potrošača
energije, bez prethodne aktivacije
od strane kupca.
■ Economy trend (Trend
ekonomičnosti) : Prikazuje
prosječnu potrošnju na udaljenosti
od 50 km. Ispunjeni segmenti
prikazuju potrošnju u rasponima od
5 km i pokazuju utjecaj topografije
ili načina vožnje na potrošnju
goriva.

128Instrumenti i kontrole

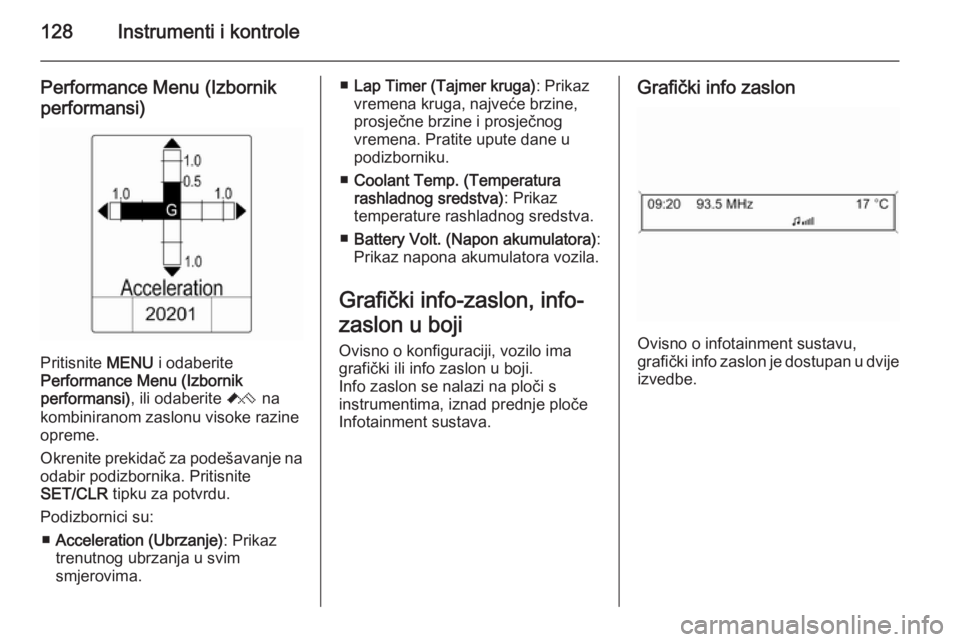

Performance Menu (Izbornikperformansi)
Pritisnite MENU i odaberite
Performance Menu (Izbornik
performansi) , ili odaberite C na
kombiniranom zaslonu visoke razine opreme.
Okrenite prekidač za podešavanje na
odabir podizbornika. Pritisnite
SET/CLR tipku za potvrdu.
Podizbornici su: ■ Acceleration (Ubrzanje) : Prikaz
trenutnog ubrzanja u svim
smjerovima.
■ Lap Timer (Tajmer kruga) : Prikaz
vremena kruga, najveće brzine,
prosječne brzine i prosječnog
vremena. Pratite upute dane u
podizborniku.
■ Coolant Temp. (Temperatura
rashladnog sredstva) : Prikaz
temperature rashladnog sredstva.
■ Battery Volt. (Napon akumulatora) :
Prikaz napona akumulatora vozila.
Grafički info-zaslon, info- zaslon u boji Ovisno o konfiguraciji, vozilo ima
grafički ili info zaslon u boji.
Info zaslon se nalazi na ploči s
instrumentima, iznad prednje ploče
Infotainment sustava.Grafički info zaslon
Ovisno o infotainment sustavu,
grafički info zaslon je dostupan u dvije
izvedbe.
