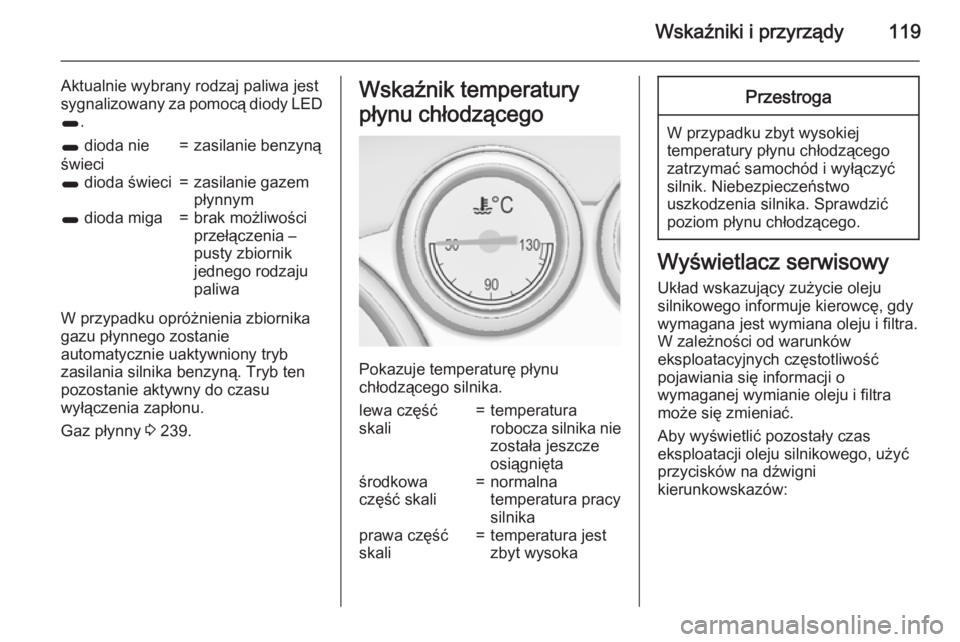

Wskaźniki i przyrządy119
Aktualnie wybrany rodzaj paliwa jest
sygnalizowany za pomocą diody LED 1 .1 dioda nie
świeci=zasilanie benzyną1 dioda świeci=zasilanie gazem
płynnym1 dioda miga=brak możliwości
przełączenia –
pusty zbiornik
jednego rodzaju
paliwa
W przypadku opróżnienia zbiornika
gazu płynnego zostanie
automatycznie uaktywniony tryb
zasilania silnika benzyną. Tryb ten
pozostanie aktywny do czasu
wyłączenia zapłonu.
Gaz płynny 3 239.
Wskaźnik temperatury
płynu chłodzącego
Pokazuje temperaturę płynu
chłodzącego silnika.
lewa część
skali=temperatura
robocza silnika nie została jeszcze
osiągniętaśrodkowa
część skali=normalna
temperatura pracy
silnikaprawa część
skali=temperatura jest
zbyt wysokaPrzestroga
W przypadku zbyt wysokiej
temperatury płynu chłodzącego
zatrzymać samochód i wyłączyć
silnik. Niebezpieczeństwo
uszkodzenia silnika. Sprawdzić
poziom płynu chłodzącego.
Wyświetlacz serwisowy
Układ wskazujący zużycie oleju
silnikowego informuje kierowcę, gdy
wymagana jest wymiana oleju i filtra.
W zależności od warunków
eksploatacyjnych częstotliwość
pojawiania się informacji o
wymaganej wymianie oleju i filtra
może się zmieniać.
Aby wyświetlić pozostały czas
eksploatacji oleju silnikowego, użyć
przycisków na dźwigni
kierunkowskazów:

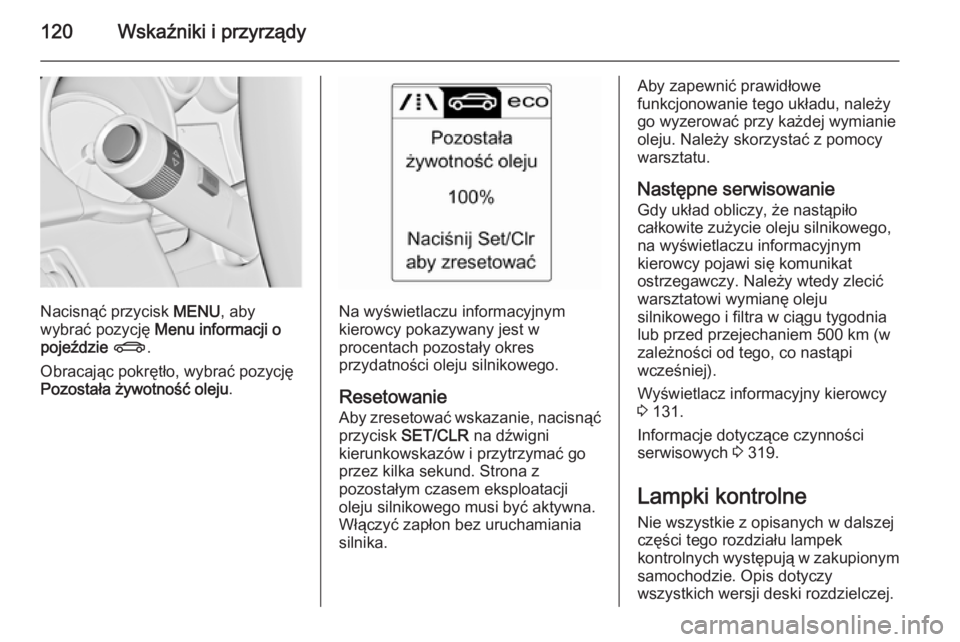

120Wskaźniki i przyrządy
Nacisnąć przycisk MENU, aby
wybrać pozycję Menu informacji o
pojeździe X .
Obracając pokrętło, wybrać pozycję
Pozostała żywotność oleju .Na wyświetlaczu informacyjnym
kierowcy pokazywany jest w
procentach pozostały okres
przydatności oleju silnikowego.
Resetowanie Aby zresetować wskazanie, nacisnąćprzycisk SET/CLR na dźwigni
kierunkowskazów i przytrzymać go
przez kilka sekund. Strona z
pozostałym czasem eksploatacji
oleju silnikowego musi być aktywna.
Włączyć zapłon bez uruchamiania
silnika.
Aby zapewnić prawidłowe
funkcjonowanie tego układu, należy
go wyzerować przy każdej wymianie oleju. Należy skorzystać z pomocy
warsztatu.
Następne serwisowanie
Gdy układ obliczy, że nastąpiło
całkowite zużycie oleju silnikowego, na wyświetlaczu informacyjnym
kierowcy pojawi się komunikat
ostrzegawczy. Należy wtedy zlecić
warsztatowi wymianę oleju
silnikowego i filtra w ciągu tygodnia
lub przed przejechaniem 500 km (w
zależności od tego, co nastąpi
wcześniej).
Wyświetlacz informacyjny kierowcy
3 131.
Informacje dotyczące czynności
serwisowych 3 319.
Lampki kontrolne
Nie wszystkie z opisanych w dalszej
części tego rozdziału lampek
kontrolnych występują w zakupionym
samochodzie. Opis dotyczy
wszystkich wersji deski rozdzielczej.

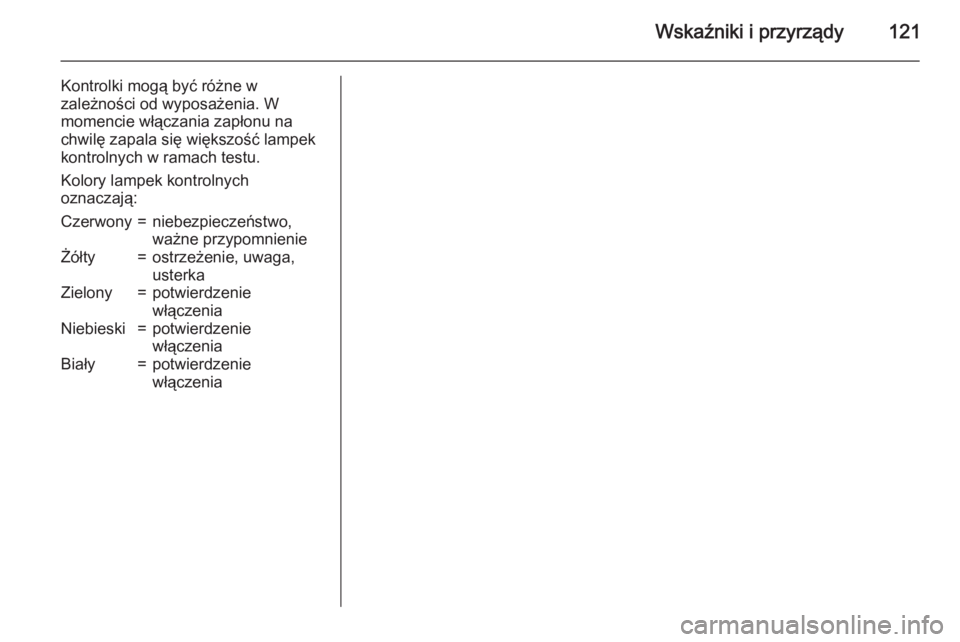

Wskaźniki i przyrządy121
Kontrolki mogą być różne w
zależności od wyposażenia. W
momencie włączania zapłonu na
chwilę zapala się większość lampek
kontrolnych w ramach testu.
Kolory lampek kontrolnych
oznaczają:Czerwony=niebezpieczeństwo,
ważne przypomnienieŻółty=ostrzeżenie, uwaga,
usterkaZielony=potwierdzenie
włączeniaNiebieski=potwierdzenie
włączeniaBiały=potwierdzenie
włączenia

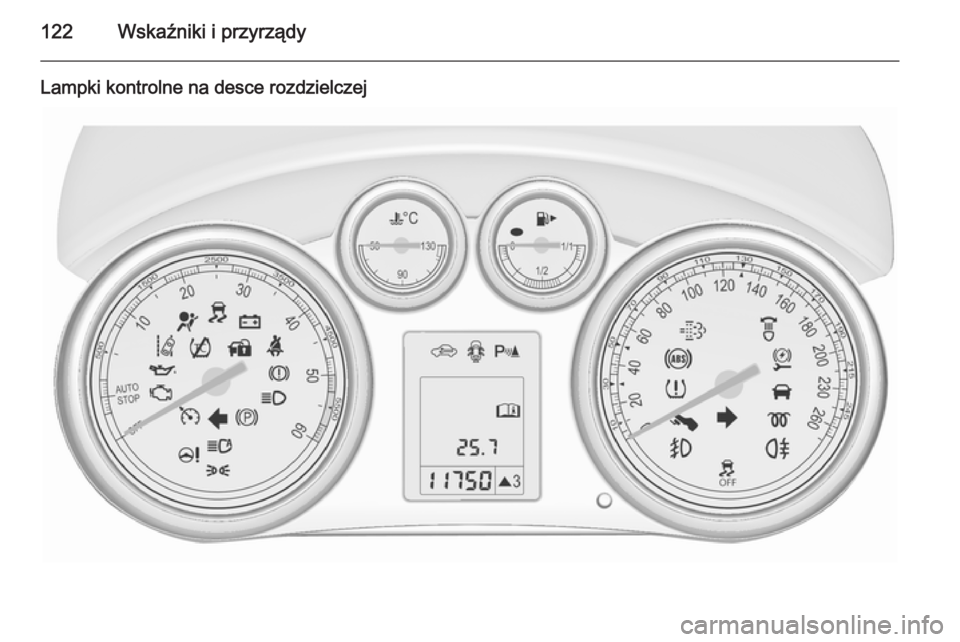

122Wskaźniki i przyrządy
Lampki kontrolne na desce rozdzielczej

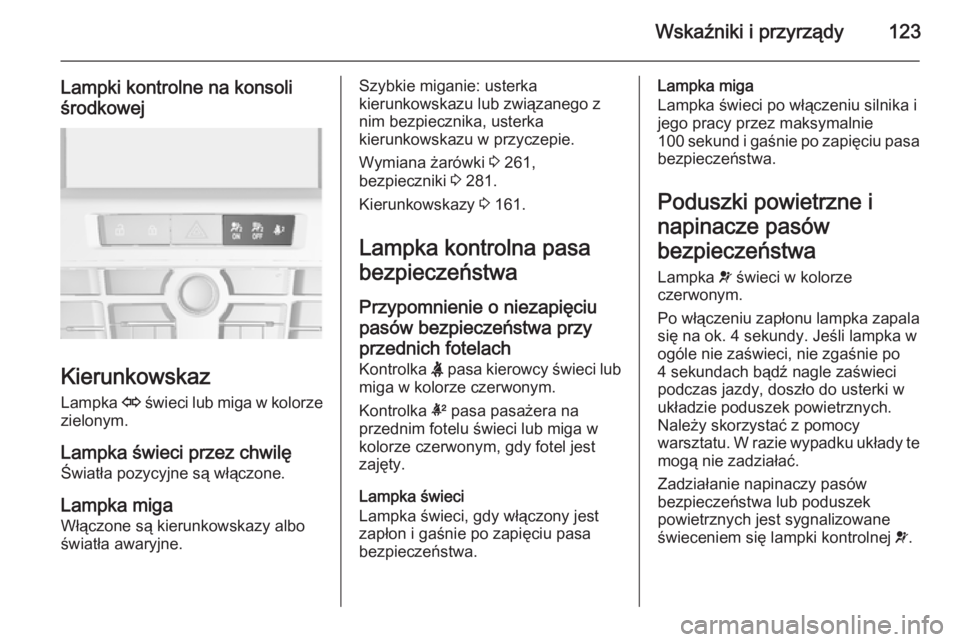

Wskaźniki i przyrządy123
Lampki kontrolne na konsoli
środkowej
Kierunkowskaz
Lampka O świeci lub miga w kolorze
zielonym.
Lampka świeci przez chwilę Światła pozycyjne są włączone.
Lampka miga Włączone są kierunkowskazy albo
światła awaryjne.
Szybkie miganie: usterka
kierunkowskazu lub związanego z
nim bezpiecznika, usterka
kierunkowskazu w przyczepie.
Wymiana żarówki 3 261,
bezpieczniki 3 281.
Kierunkowskazy 3 161.
Lampka kontrolna pasa
bezpieczeństwa
Przypomnienie o niezapięciupasów bezpieczeństwa przy
przednich fotelach
Kontrolka X pasa kierowcy świeci lub
miga w kolorze czerwonym.
Kontrolka k pasa pasażera na
przednim fotelu świeci lub miga w
kolorze czerwonym, gdy fotel jest
zajęty.
Lampka świeci
Lampka świeci, gdy włączony jest zapłon i gaśnie po zapięciu pasa
bezpieczeństwa.Lampka miga
Lampka świeci po włączeniu silnika i
jego pracy przez maksymalnie
100 sekund i gaśnie po zapięciu pasa bezpieczeństwa.
Poduszki powietrzne i
napinacze pasów
bezpieczeństwa
Lampka v świeci w kolorze
czerwonym.
Po włączeniu zapłonu lampka zapala
się na ok. 4 sekundy. Jeśli lampka w
ogóle nie zaświeci, nie zgaśnie po
4 sekundach bądź nagle zaświeci
podczas jazdy, doszło do usterki w
układzie poduszek powietrznych.
Należy skorzystać z pomocy
warsztatu. W razie wypadku układy te
mogą nie zadziałać.
Zadziałanie napinaczy pasów
bezpieczeństwa lub poduszek
powietrznych jest sygnalizowane
świeceniem się lampki kontrolnej v.

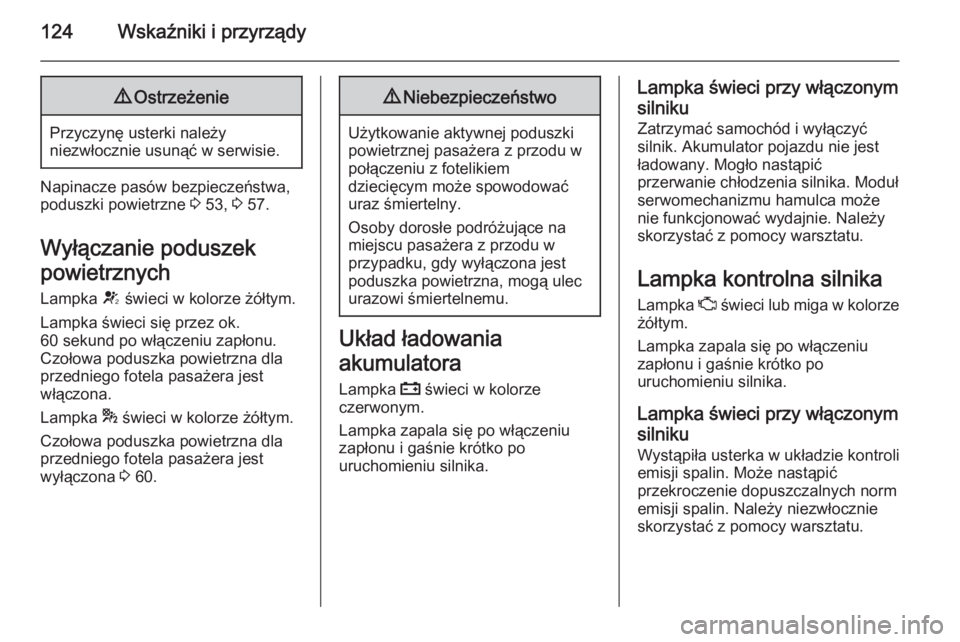

124Wskaźniki i przyrządy9Ostrzeżenie
Przyczynę usterki należy
niezwłocznie usunąć w serwisie.
Napinacze pasów bezpieczeństwa,
poduszki powietrzne 3 53, 3 57.
Wyłączanie poduszek
powietrznych Lampka V świeci w kolorze żółtym.
Lampka świeci się przez ok.
60 sekund po włączeniu zapłonu.
Czołowa poduszka powietrzna dla
przedniego fotela pasażera jest
włączona.
Lampka * świeci w kolorze żółtym.
Czołowa poduszka powietrzna dla
przedniego fotela pasażera jest
wyłączona 3 60.
9 Niebezpieczeństwo
Użytkowanie aktywnej poduszki
powietrznej pasażera z przodu w
połączeniu z fotelikiem
dziecięcym może spowodować
uraz śmiertelny.
Osoby dorosłe podróżujące na
miejscu pasażera z przodu w
przypadku, gdy wyłączona jest
poduszka powietrzna, mogą ulec
urazowi śmiertelnemu.
Układ ładowania
akumulatora
Lampka p świeci w kolorze
czerwonym.
Lampka zapala się po włączeniu
zapłonu i gaśnie krótko po
uruchomieniu silnika.
Lampka świeci przy włączonym
silniku
Zatrzymać samochód i wyłączyć
silnik. Akumulator pojazdu nie jest
ładowany. Mogło nastąpić
przerwanie chłodzenia silnika. Moduł
serwomechanizmu hamulca może
nie funkcjonować wydajnie. Należy
skorzystać z pomocy warsztatu.
Lampka kontrolna silnika Lampka Z świeci lub miga w kolorze
żółtym.
Lampka zapala się po włączeniu
zapłonu i gaśnie krótko po
uruchomieniu silnika.
Lampka świeci przy włączonym
silniku
Wystąpiła usterka w układzie kontroli emisji spalin. Może nastąpić
przekroczenie dopuszczalnych norm
emisji spalin. Należy niezwłocznie
skorzystać z pomocy warsztatu.

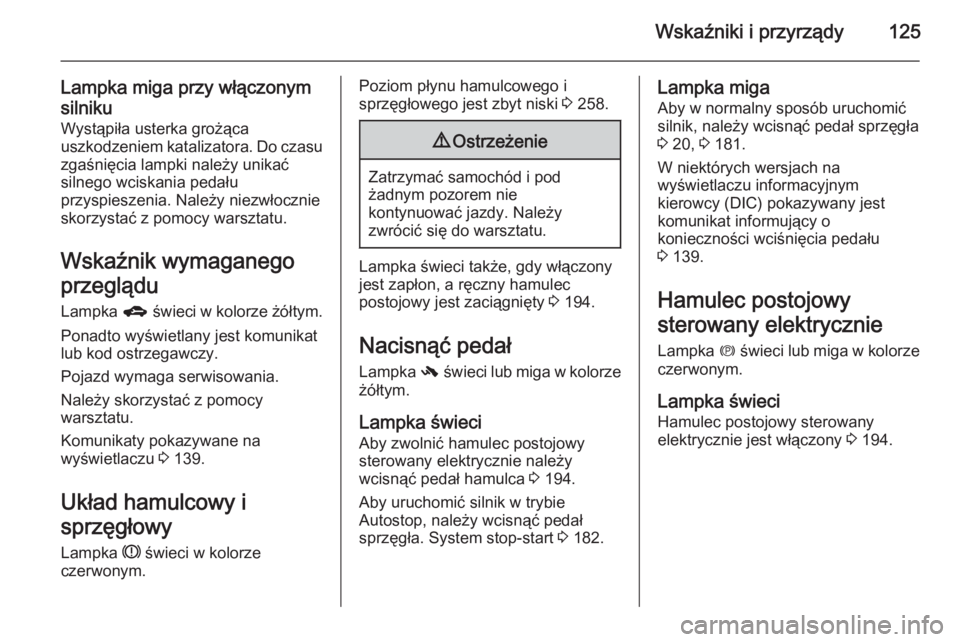

Wskaźniki i przyrządy125
Lampka miga przy włączonym
silniku
Wystąpiła usterka grożąca
uszkodzeniem katalizatora. Do czasu zgaśnięcia lampki należy unikać
silnego wciskania pedału
przyspieszenia. Należy niezwłocznie
skorzystać z pomocy warsztatu.
Wskaźnik wymaganego przeglądu Lampka g świeci w kolorze żółtym.
Ponadto wyświetlany jest komunikat
lub kod ostrzegawczy.
Pojazd wymaga serwisowania.
Należy skorzystać z pomocy
warsztatu.
Komunikaty pokazywane na
wyświetlaczu 3 139.
Układ hamulcowy i
sprzęgłowy Lampka R świeci w kolorze
czerwonym.Poziom płynu hamulcowego i
sprzęgłowego jest zbyt niski 3 258.9 Ostrzeżenie
Zatrzymać samochód i pod
żadnym pozorem nie
kontynuować jazdy. Należy
zwrócić się do warsztatu.
Lampka świeci także, gdy włączony
jest zapłon, a ręczny hamulec
postojowy jest zaciągnięty 3 194.
Nacisnąć pedał Lampka - świeci lub miga w kolorze
żółtym.
Lampka świeci
Aby zwolnić hamulec postojowy
sterowany elektrycznie należy
wcisnąć pedał hamulca 3 194.
Aby uruchomić silnik w trybie
Autostop, należy wcisnąć pedał
sprzęgła. System stop-start 3 182.
Lampka miga
Aby w normalny sposób uruchomić
silnik, należy wcisnąć pedał sprzęgła
3 20, 3 181.
W niektórych wersjach na
wyświetlaczu informacyjnym
kierowcy (DIC) pokazywany jest
komunikat informujący o
konieczności wciśnięcia pedału
3 139.
Hamulec postojowy
sterowany elektrycznie Lampka m świeci lub miga w kolorze
czerwonym.
Lampka świeci
Hamulec postojowy sterowany
elektrycznie jest włączony 3 194.

126Wskaźniki i przyrządy
Lampka migaHamulec postojowy sterowany
elektrycznie nie jest w pełni włączony
lub jest zwolniony. Należy podjąć
próbę usunięcia błędu układu:
włączyć zapłon, wcisnąć pedał
hamulca, wyłączyć, a następnie
włączyć hamulec postojowy
sterowany elektrycznie. Jeśli
lampka m nadal miga, nie można
kontynuować jazdy – skorzystać z
pomocy warsztatu.
Usterka hamulca
postojowego sterowanego
elektrycznie Lampka j świeci lub miga w kolorze
żółtym.
Lampka świeci
Hamulec postojowy sterowany
elektrycznie funkcjonuje ze
zmniejszoną wydajnością 3 194.Lampka miga
Hamulec postojowy sterowany
elektrycznie jest w trybie
serwisowym. W celu wyzerowania
błędu zatrzymać samochód, włączyć
i wyłączyć hamulec postojowy
sterowany elektrycznie.9 Ostrzeżenie
Przyczynę usterki należy
niezwłocznie usunąć w serwisie.
Układ ABS
Lampka u świeci w kolorze żółtym.
Lampka świeci się przez kilka sekund
po włączeniu zapłonu. Gdy lampka
zgaśnie, układ jest gotowy do
działania.
Jeśli lampka po kilku sekundach nie
zgaśnie lub zaświeci się podczas jazdy, w układzie ABS wystąpiła
usterka. Układ hamulcowy działa
nadal, jednak bez układu
przeciwdziałającego blokowaniu kół
podczas hamowania.
Układ ABS 3 193.
Zmiana biegu na wyższy
Gdy zalecane jest włączenie
wyższego biegu w celu optymalizacji
zużycia paliwa, lampka [ zapala się
na zielono w postaci lampki kontrolnej
lub zostaje wyświetlona w postaci
symbolu R wraz z numerem
następnego wyższego biegu na
wyświetlaczu informacyjnym
kierowcy (DIC).
W przypadku niektórych wersji
wskaźnik zmiany biegu jest
wyświetlany na wyświetlaczu
informacyjnym kierowcy (DIC) w
formie pełnoekranowej.
Asystent jazdy EcoFlex 3 143.
Wspomaganie układu
kierowniczego
Lampka c świeci w kolorze żółtym.

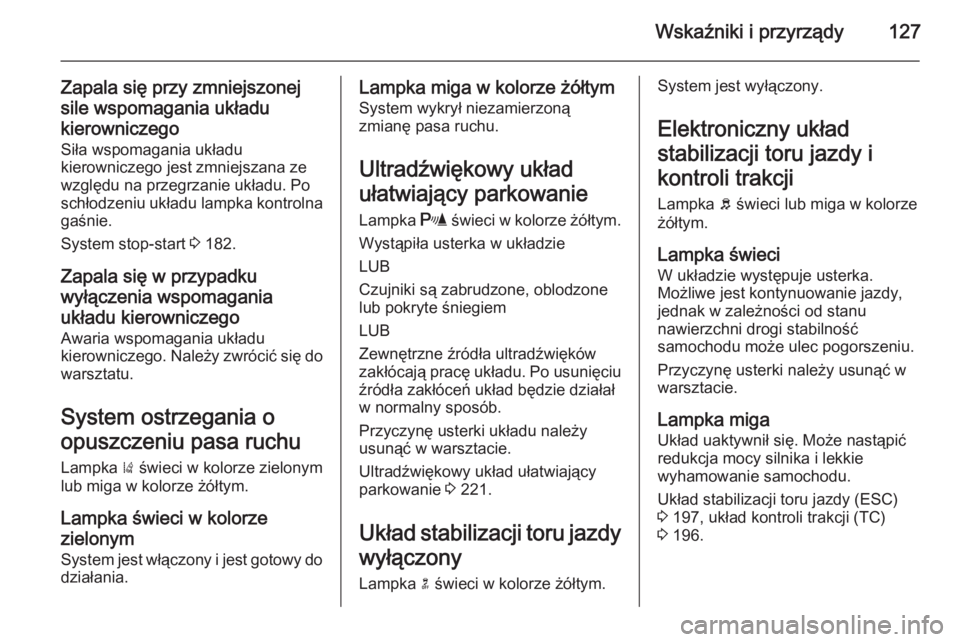

Wskaźniki i przyrządy127
Zapala się przy zmniejszonej
sile wspomagania układu
kierowniczego Siła wspomagania układu
kierowniczego jest zmniejszana ze
względu na przegrzanie układu. Po
schłodzeniu układu lampka kontrolna
gaśnie.
System stop-start 3 182.
Zapala się w przypadku
wyłączenia wspomagania
układu kierowniczego Awaria wspomagania układu
kierowniczego. Należy zwrócić się do
warsztatu.
System ostrzegania o
opuszczeniu pasa ruchu Lampka ) świeci w kolorze zielonym
lub miga w kolorze żółtym.
Lampka świeci w kolorze
zielonym
System jest włączony i jest gotowy do
działania.Lampka miga w kolorze żółtym
System wykrył niezamierzoną
zmianę pasa ruchu.
Ultradźwiękowy układ
ułatwiający parkowanie
Lampka r świeci w kolorze żółtym.
Wystąpiła usterka w układzie
LUB
Czujniki są zabrudzone, oblodzone
lub pokryte śniegiem
LUB
Zewnętrzne źródła ultradźwięków
zakłócają pracę układu. Po usunięciu
źródła zakłóceń układ będzie działał
w normalny sposób.
Przyczynę usterki układu należy
usunąć w warsztacie.
Ultradźwiękowy układ ułatwiający
parkowanie 3 221.
Układ stabilizacji toru jazdy wyłączony
Lampka n świeci w kolorze żółtym.System jest wyłączony.
Elektroniczny układ
stabilizacji toru jazdy i
kontroli trakcji
Lampka b świeci lub miga w kolorze
żółtym.
Lampka świeci
W układzie występuje usterka.
Możliwe jest kontynuowanie jazdy,
jednak w zależności od stanu
nawierzchni drogi stabilność
samochodu może ulec pogorszeniu.
Przyczynę usterki należy usunąć w
warsztacie.
Lampka miga Układ uaktywnił się. Może nastąpić
redukcja mocy silnika i lekkie
wyhamowanie samochodu.
Układ stabilizacji toru jazdy (ESC)
3 197, układ kontroli trakcji (TC)
3 196.

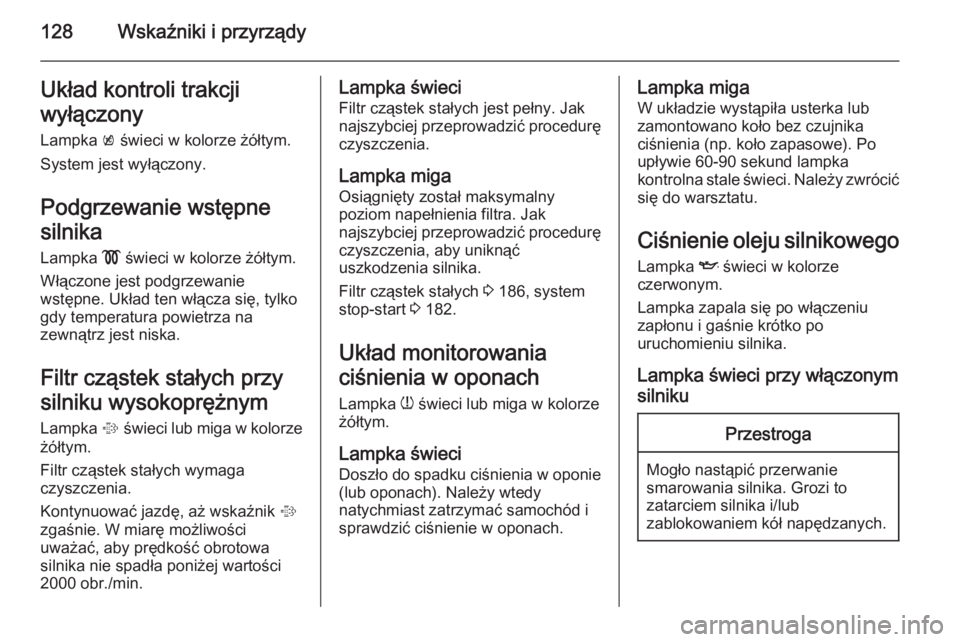

128Wskaźniki i przyrządyUkład kontroli trakcji
wyłączony Lampka k świeci w kolorze żółtym.
System jest wyłączony.
Podgrzewanie wstępne
silnika Lampka ! świeci w kolorze żółtym.
Włączone jest podgrzewanie
wstępne. Układ ten włącza się, tylko
gdy temperatura powietrza na
zewnątrz jest niska.
Filtr cząstek stałych przy
silniku wysokoprężnym
Lampka % świeci lub miga w kolorze
żółtym.
Filtr cząstek stałych wymaga
czyszczenia.
Kontynuować jazdę, aż wskaźnik %
zgaśnie. W miarę możliwości
uważać, aby prędkość obrotowa
silnika nie spadła poniżej wartości
2000 obr./min.Lampka świeci
Filtr cząstek stałych jest pełny. Jak najszybciej przeprowadzić procedurę
czyszczenia.
Lampka miga
Osiągnięty został maksymalny
poziom napełnienia filtra. Jak
najszybciej przeprowadzić procedurę
czyszczenia, aby uniknąć
uszkodzenia silnika.
Filtr cząstek stałych 3 186, system
stop-start 3 182.
Układ monitorowania
ciśnienia w oponach
Lampka w świeci lub miga w kolorze
żółtym.
Lampka świeci
Doszło do spadku ciśnienia w oponie
(lub oponach). Należy wtedy
natychmiast zatrzymać samochód i
sprawdzić ciśnienie w oponach.Lampka miga
W układzie wystąpiła usterka lub
zamontowano koło bez czujnika
ciśnienia (np. koło zapasowe). Po upływie 60-90 sekund lampka
kontrolna stale świeci. Należy zwrócić
się do warsztatu.
Ciśnienie oleju silnikowego
Lampka I świeci w kolorze
czerwonym.
Lampka zapala się po włączeniu
zapłonu i gaśnie krótko po
uruchomieniu silnika.
Lampka świeci przy włączonym
silnikuPrzestroga
Mogło nastąpić przerwanie smarowania silnika. Grozi to
zatarciem silnika i/lub
zablokowaniem kół napędzanych.
