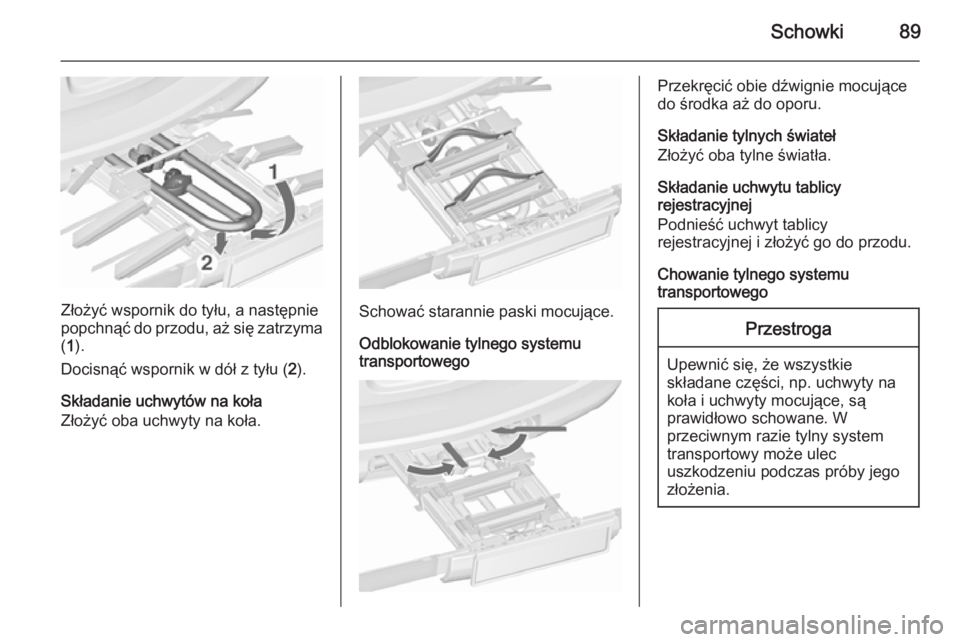

Schowki89
Złożyć wspornik do tyłu, a następnie
popchnąć do przodu, aż się zatrzyma ( 1 ).
Docisnąć wspornik w dół z tyłu ( 2).
Składanie uchwytów na koła
Złożyć oba uchwyty na koła.Schować starannie paski mocujące.
Odblokowanie tylnego systemu
transportowego
Przekręcić obie dźwignie mocujące
do środka aż do oporu.
Składanie tylnych świateł
Złożyć oba tylne światła.
Składanie uchwytu tablicy
rejestracyjnej
Podnieść uchwyt tablicy
rejestracyjnej i złożyć go do przodu.
Chowanie tylnego systemu
transportowegoPrzestroga
Upewnić się, że wszystkie
składane części, np. uchwyty na
koła i uchwyty mocujące, są
prawidłowo schowane. W
przeciwnym razie tylny system
transportowy może ulec
uszkodzeniu podczas próby jego
złożenia.

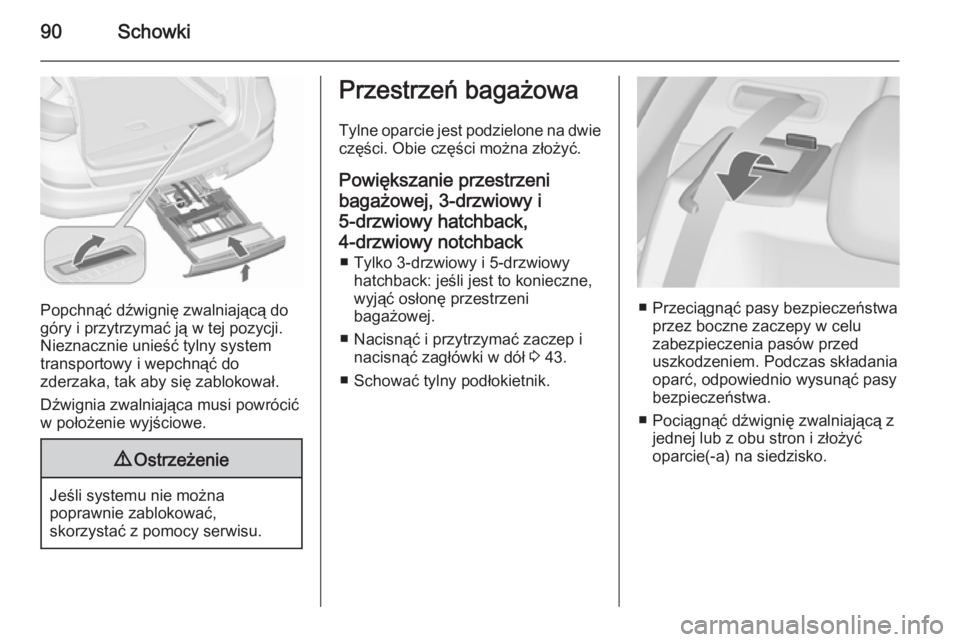

90Schowki
Popchnąć dźwignię zwalniającą do
góry i przytrzymać ją w tej pozycji.
Nieznacznie unieść tylny system
transportowy i wepchnąć do
zderzaka, tak aby się zablokował.
Dźwignia zwalniająca musi powrócić
w położenie wyjściowe.
9 Ostrzeżenie
Jeśli systemu nie można
poprawnie zablokować,
skorzystać z pomocy serwisu.
Przestrzeń bagażowa
Tylne oparcie jest podzielone na dwieczęści. Obie części można złożyć.
Powiększanie przestrzeni bagażowej, 3-drzwiowy i
5-drzwiowy hatchback,
4-drzwiowy notchback ■ Tylko 3-drzwiowy i 5-drzwiowy hatchback: jeśli jest to konieczne,
wyjąć osłonę przestrzeni
bagażowej.
■ Nacisnąć i przytrzymać zaczep i nacisnąć zagłówki w dół 3 43.
■ Schować tylny podłokietnik.
■ Przeciągnąć pasy bezpieczeństwa przez boczne zaczepy w celu
zabezpieczenia pasów przed
uszkodzeniem. Podczas składania
oparć, odpowiednio wysunąć pasy
bezpieczeństwa.
■ Pociągnąć dźwignię zwalniającą z jednej lub z obu stron i złożyć
oparcie(-a) na siedzisko.

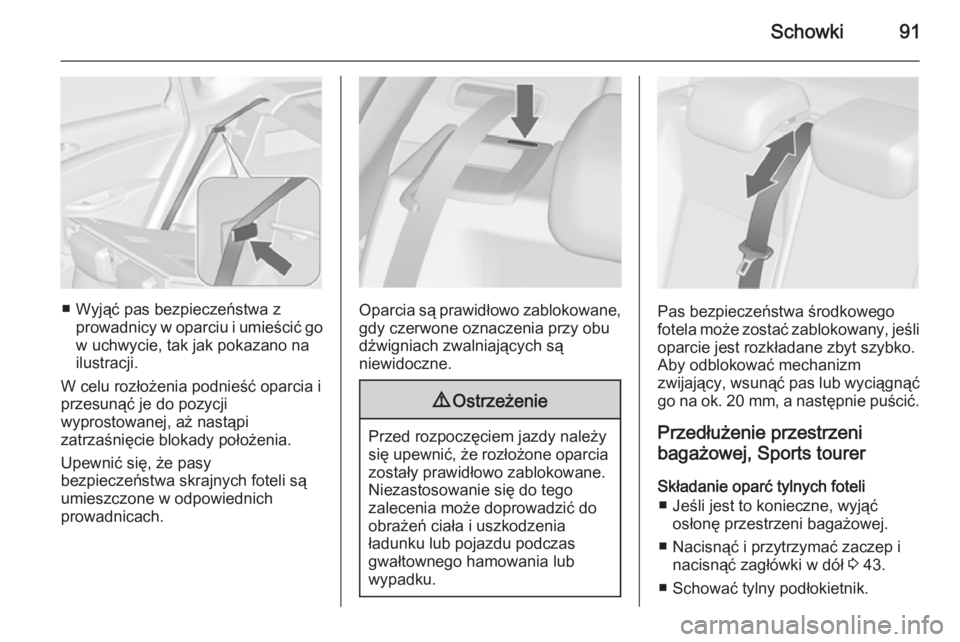

Schowki91
■ Wyjąć pas bezpieczeństwa zprowadnicy w oparciu i umieścić go
w uchwycie, tak jak pokazano na
ilustracji.
W celu rozłożenia podnieść oparcia i przesunąć je do pozycji
wyprostowanej, aż nastąpi
zatrzaśnięcie blokady położenia.
Upewnić się, że pasy
bezpieczeństwa skrajnych foteli są
umieszczone w odpowiednich
prowadnicach.Oparcia są prawidłowo zablokowane, gdy czerwone oznaczenia przy obu
dźwigniach zwalniających są
niewidoczne.
9 Ostrzeżenie
Przed rozpoczęciem jazdy należy
się upewnić, że rozłożone oparcia zostały prawidłowo zablokowane.
Niezastosowanie się do tego
zalecenia może doprowadzić do
obrażeń ciała i uszkodzenia
ładunku lub pojazdu podczas
gwałtownego hamowania lub
wypadku.
Pas bezpieczeństwa środkowego
fotela może zostać zablokowany, jeśli oparcie jest rozkładane zbyt szybko.
Aby odblokować mechanizm
zwijający, wsunąć pas lub wyciągnąć go na ok. 20 mm, a następnie puścić.
Przedłużenie przestrzeni
bagażowej, Sports tourer
Składanie oparć tylnych foteli ■ Jeśli jest to konieczne, wyjąć osłonę przestrzeni bagażowej.
■ Nacisnąć i przytrzymać zaczep i nacisnąć zagłówki w dół 3 43.
■ Schować tylny podłokietnik.

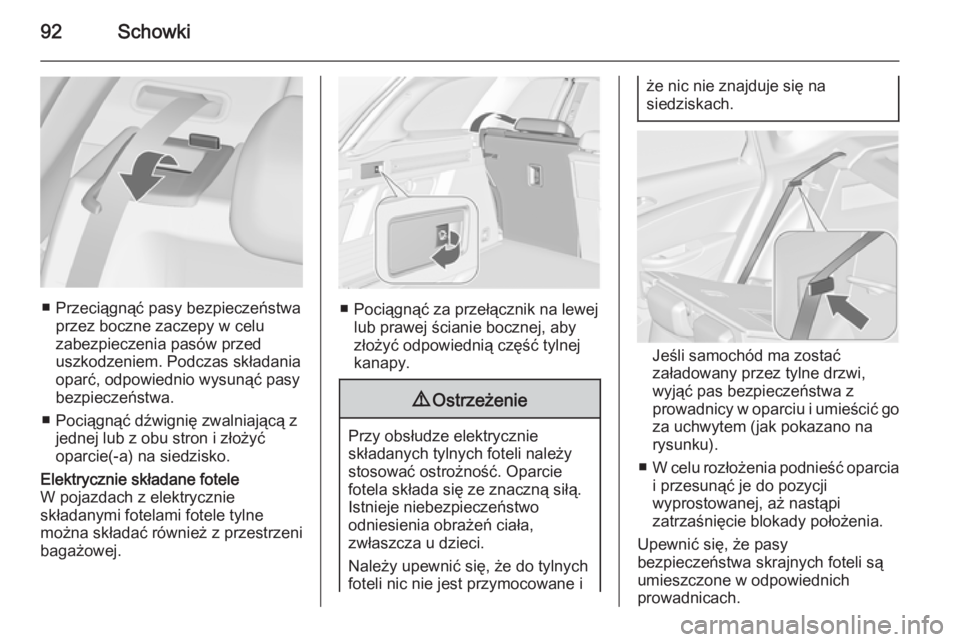

92Schowki
■ Przeciągnąć pasy bezpieczeństwaprzez boczne zaczepy w celu
zabezpieczenia pasów przed
uszkodzeniem. Podczas składania
oparć, odpowiednio wysunąć pasy
bezpieczeństwa.
■ Pociągnąć dźwignię zwalniającą z jednej lub z obu stron i złożyć
oparcie(-a) na siedzisko.
Elektrycznie składane fotele
W pojazdach z elektrycznie
składanymi fotelami fotele tylne
można składać również z przestrzeni bagażowej.
■ Pociągnąć za przełącznik na lewej lub prawej ścianie bocznej, aby
złożyć odpowiednią część tylnej kanapy.
9 Ostrzeżenie
Przy obsłudze elektrycznie
składanych tylnych foteli należy stosować ostrożność. Oparcie
fotela składa się ze znaczną siłą.
Istnieje niebezpieczeństwo
odniesienia obrażeń ciała,
zwłaszcza u dzieci.
Należy upewnić się, że do tylnych
foteli nic nie jest przymocowane i
że nic nie znajduje się na
siedziskach.
Jeśli samochód ma zostać
załadowany przez tylne drzwi,
wyjąć pas bezpieczeństwa z
prowadnicy w oparciu i umieścić go
za uchwytem (jak pokazano na
rysunku).
■ W celu rozłożenia podnieść oparcia
i przesunąć je do pozycji
wyprostowanej, aż nastąpi
zatrzaśnięcie blokady położenia.
Upewnić się, że pasy
bezpieczeństwa skrajnych foteli są
umieszczone w odpowiednich
prowadnicach.

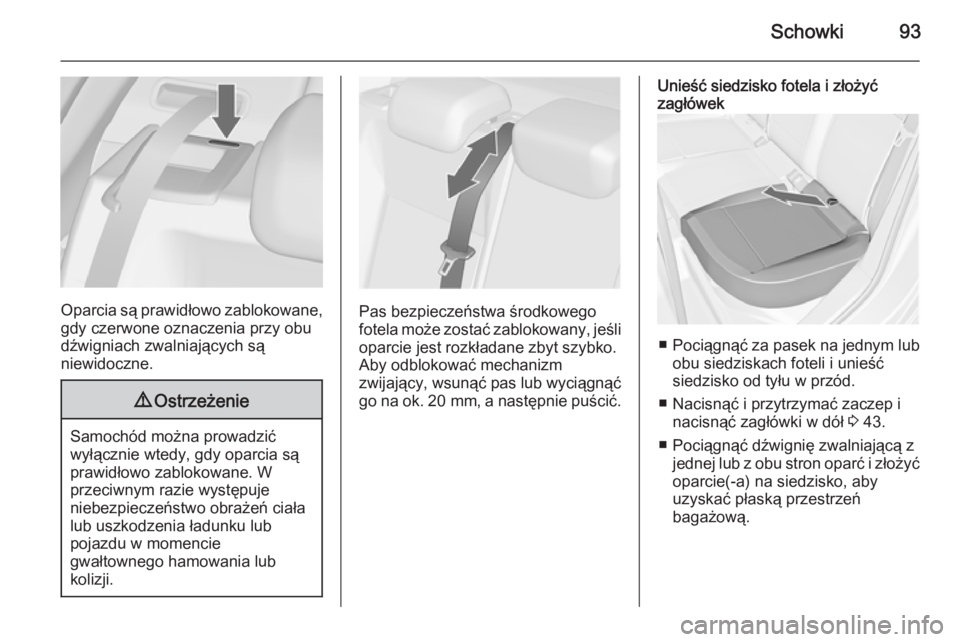

Schowki93
Oparcia są prawidłowo zablokowane,gdy czerwone oznaczenia przy obu
dźwigniach zwalniających są
niewidoczne.
9 Ostrzeżenie
Samochód można prowadzić
wyłącznie wtedy, gdy oparcia są
prawidłowo zablokowane. W
przeciwnym razie występuje
niebezpieczeństwo obrażeń ciała lub uszkodzenia ładunku lub
pojazdu w momencie
gwałtownego hamowania lub
kolizji.
Pas bezpieczeństwa środkowego
fotela może zostać zablokowany, jeśli oparcie jest rozkładane zbyt szybko.
Aby odblokować mechanizm
zwijający, wsunąć pas lub wyciągnąć
go na ok. 20 mm, a następnie puścić.
Unieść siedzisko fotela i złożyć
zagłówek
■ Pociągnąć za pasek na jednym lub
obu siedziskach foteli i unieść
siedzisko od tyłu w przód.
■ Nacisnąć i przytrzymać zaczep i nacisnąć zagłówki w dół 3 43.
■ Pociągnąć dźwignię zwalniającą z jednej lub z obu stron oparć i złożyćoparcie(-a) na siedzisko, aby
uzyskać płaską przestrzeń
bagażową.

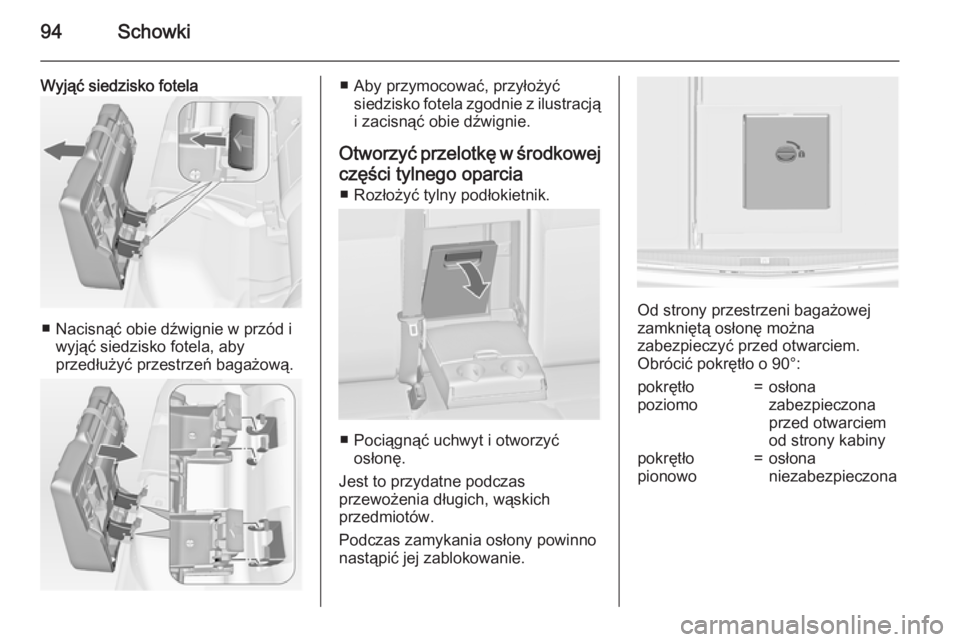

94Schowki
Wyjąć siedzisko fotela
■ Nacisnąć obie dźwignie w przód iwyjąć siedzisko fotela, aby
przedłużyć przestrzeń bagażową.
■ Aby przymocować, przyłożyć siedzisko fotela zgodnie z ilustracją
i zacisnąć obie dźwignie.
Otworzyć przelotkę w środkowej części tylnego oparcia ■ Rozłożyć tylny podłokietnik.
■ Pociągnąć uchwyt i otworzyć osłonę.
Jest to przydatne podczas
przewożenia długich, wąskich
przedmiotów.
Podczas zamykania osłony powinno
nastąpić jej zablokowanie.
Od strony przestrzeni bagażowej
zamkniętą osłonę można
zabezpieczyć przed otwarciem.
Obrócić pokrętło o 90°:
pokrętło
poziomo=osłona
zabezpieczona
przed otwarciem
od strony kabinypokrętło
pionowo=osłona
niezabezpieczona

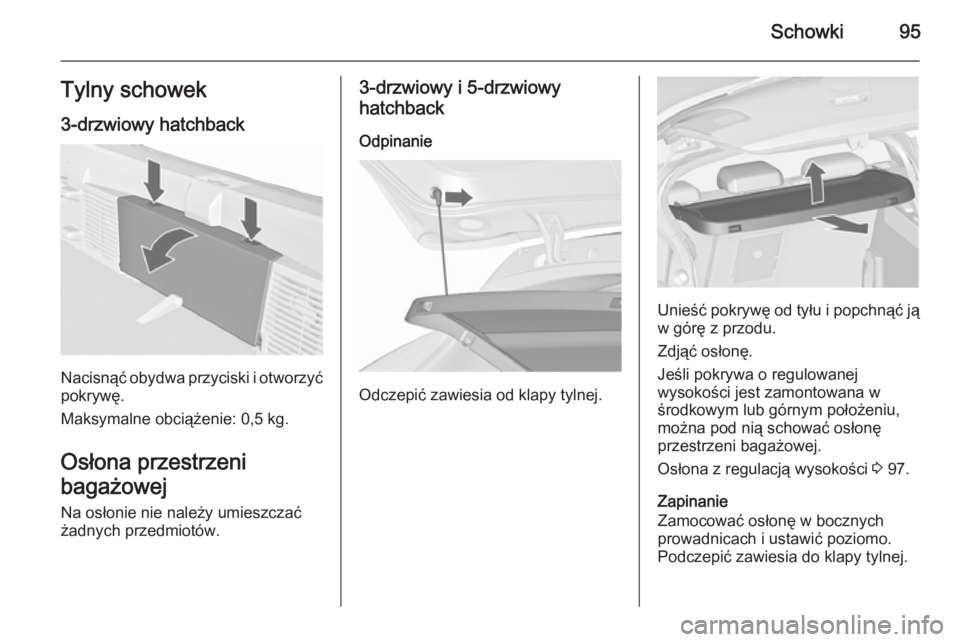

Schowki95Tylny schowek
3-drzwiowy hatchback
Nacisnąć obydwa przyciski i otworzyć pokrywę.
Maksymalne obciążenie: 0,5 kg.
Osłona przestrzeni
bagażowej Na osłonie nie należy umieszczać
żadnych przedmiotów.
3-drzwiowy i 5-drzwiowy
hatchback
Odpinanie
Odczepić zawiesia od klapy tylnej.
Unieść pokrywę od tyłu i popchnąć ją
w górę z przodu.
Zdjąć osłonę.
Jeśli pokrywa o regulowanej
wysokości jest zamontowana w
środkowym lub górnym położeniu,
można pod nią schować osłonę
przestrzeni bagażowej.
Osłona z regulacją wysokości 3 97.
Zapinanie
Zamocować osłonę w bocznych
prowadnicach i ustawić poziomo.
Podczepić zawiesia do klapy tylnej.

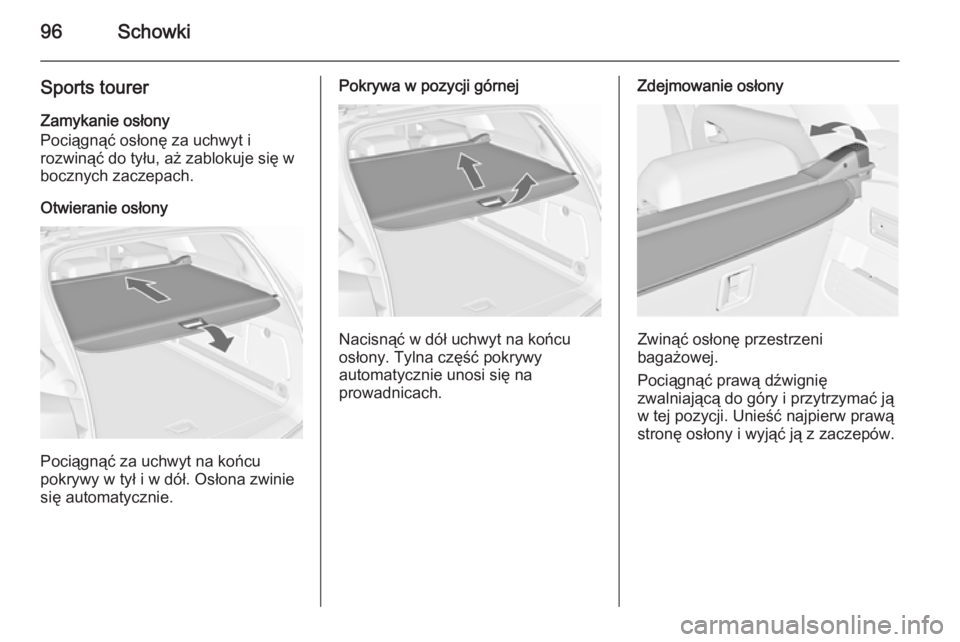

96Schowki
Sports tourer
Zamykanie osłony
Pociągnąć osłonę za uchwyt i
rozwinąć do tyłu, aż zablokuje się w
bocznych zaczepach.
Otwieranie osłony
Pociągnąć za uchwyt na końcu
pokrywy w tył i w dół. Osłona zwinie
się automatycznie.
Pokrywa w pozycji górnej
Nacisnąć w dół uchwyt na końcu
osłony. Tylna część pokrywy
automatycznie unosi się na
prowadnicach.
Zdejmowanie osłony
Zwinąć osłonę przestrzeni
bagażowej.
Pociągnąć prawą dźwignię
zwalniającą do góry i przytrzymać ją
w tej pozycji. Unieść najpierw prawą
stronę osłony i wyjąć ją z zaczepów.

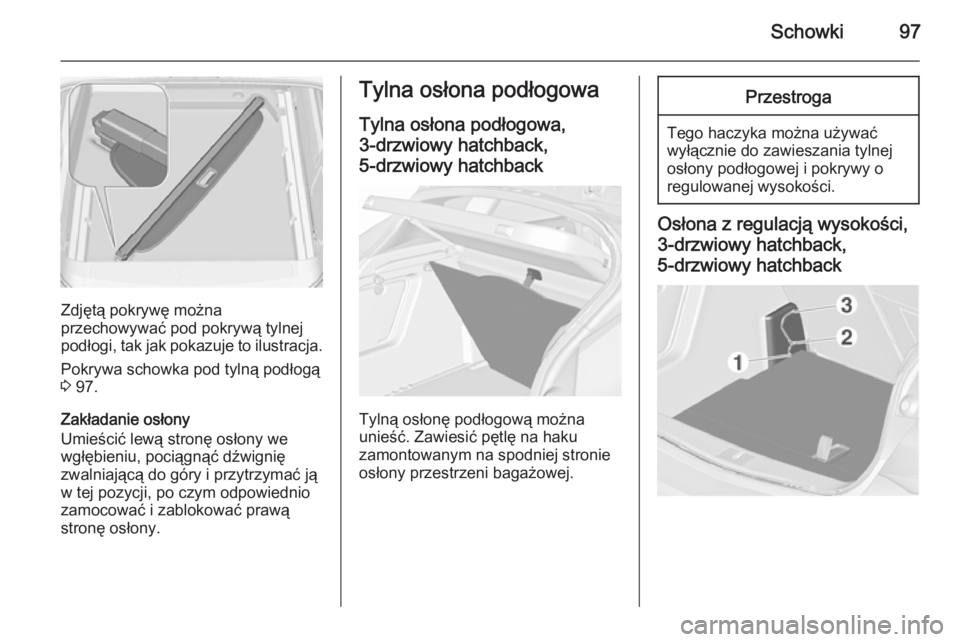

Schowki97
Zdjętą pokrywę można
przechowywać pod pokrywą tylnej
podłogi, tak jak pokazuje to ilustracja.
Pokrywa schowka pod tylną podłogą
3 97.
Zakładanie osłony
Umieścić lewą stronę osłony we
wgłębieniu, pociągnąć dźwignię
zwalniającą do góry i przytrzymać ją
w tej pozycji, po czym odpowiednio
zamocować i zablokować prawą
stronę osłony.
Tylna osłona podłogowa
Tylna osłona podłogowa, 3-drzwiowy hatchback,
5-drzwiowy hatchback
Tylną osłonę podłogową można
unieść. Zawiesić pętlę na haku
zamontowanym na spodniej stronie osłony przestrzeni bagażowej.
Przestroga
Tego haczyka można używać
wyłącznie do zawieszania tylnej osłony podłogowej i pokrywy o
regulowanej wysokości.
Osłona z regulacją wysokości,
3-drzwiowy hatchback,
5-drzwiowy hatchback

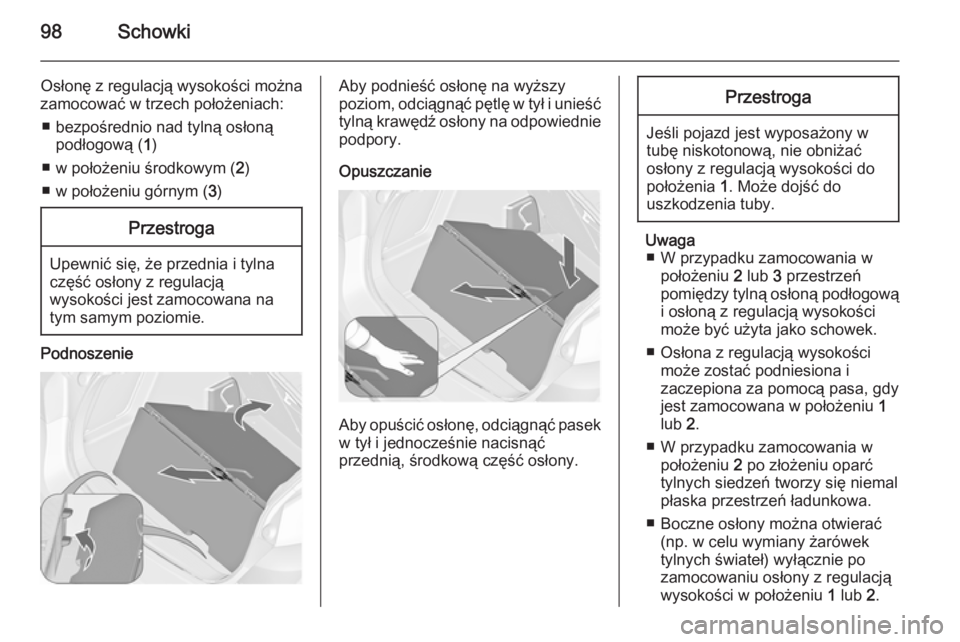

98Schowki
Osłonę z regulacją wysokości można
zamocować w trzech położeniach:
■ bezpośrednio nad tylną osłoną podłogową ( 1)
■ w położeniu środkowym ( 2)
■ w położeniu górnym ( 3)Przestroga
Upewnić się, że przednia i tylna
część osłony z regulacją
wysokości jest zamocowana na
tym samym poziomie.
Podnoszenie
Aby podnieść osłonę na wyższy
poziom, odciągnąć pętlę w tył i unieść
tylną krawędź osłony na odpowiednie
podpory.
Opuszczanie
Aby opuścić osłonę, odciągnąć pasek
w tył i jednocześnie nacisnąć
przednią, środkową część osłony.
Przestroga
Jeśli pojazd jest wyposażony w
tubę niskotonową, nie obniżać
osłony z regulacją wysokości do
położenia 1. Może dojść do
uszkodzenia tuby.
Uwaga ■ W przypadku zamocowania w położeniu 2 lub 3 przestrzeń
pomiędzy tylną osłoną podłogową
i osłoną z regulacją wysokości
może być użyta jako schowek.
■ Osłona z regulacją wysokości może zostać podniesiona i
zaczepiona za pomocą pasa, gdy
jest zamocowana w położeniu 1
lub 2.
■ W przypadku zamocowania w położeniu 2 po złożeniu oparć
tylnych siedzeń tworzy się niemal
płaska przestrzeń ładunkowa.
■ Boczne osłony można otwierać (np. w celu wymiany żarówek
tylnych świateł) wyłącznie po
zamocowaniu osłony z regulacją wysokości w położeniu 1 lub 2.
