Schowki99Przestroga
Masa ładunku umieszczonego na
osłonie z regulacją wysokości nie
może przekraczać 100 kg.
Tylna osłona podłogowa, Sports
tourer
Unieść pokrywę podłogi tylnej,
pociągając za uchwyt. Złożyć
pokrywę i umieścić ją za tylnymi
fotelami.
Schowek pod tylną podłogą można podzielić przegrodą.
Włożyć przegrodę we wnęki na
ścianach bocznych.
Przestroga
W przypadku przewożenia w
bagażniku ciężkich przedmiotów należy włożyć pałąk w zagłębienie położone najdalej z tyłu. W
przeciwnym razie może dojść do
uszkodzenia pokrywy podłogi
bagażnika.
Zaczepy stabilizacyjne
Zaczepy stabilizacyjne są
przeznaczone do zabezpieczania
przedmiotów przed przesuwaniem
się, np. przy użyciu pasów
mocujących lub siatki ładunkowej.
System organizacji
przestrzeni bagażowej FlexOrganizer jest elastycznym
systemem umożliwiającym dzielenie
przestrzeni bagażowej.

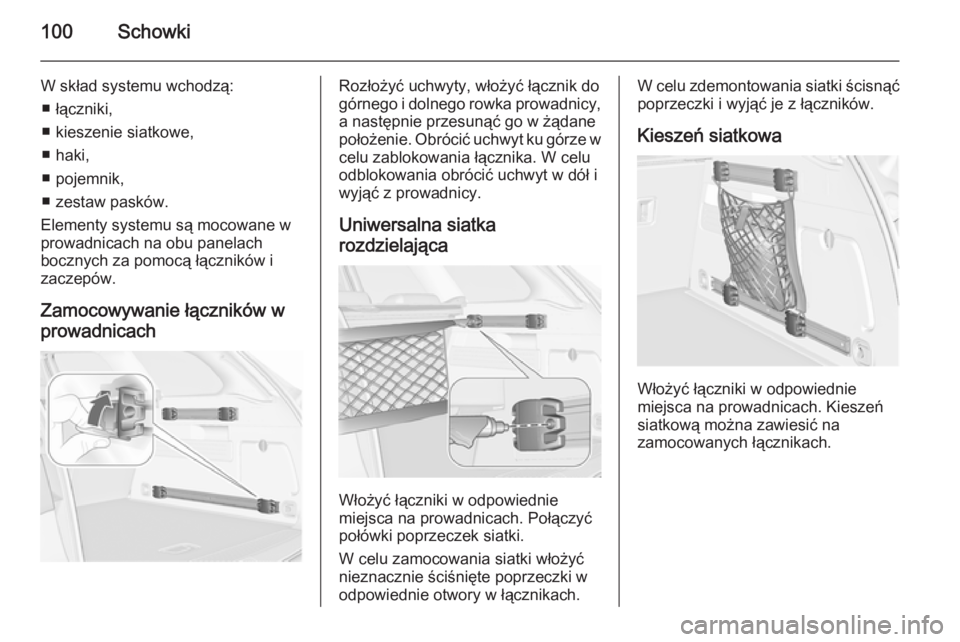

100Schowki
W skład systemu wchodzą:■ łączniki,
■ kieszenie siatkowe,
■ haki,
■ pojemnik,
■ zestaw pasków.
Elementy systemu są mocowane w prowadnicach na obu panelach
bocznych za pomocą łączników i
zaczepów.
Zamocowywanie łączników w
prowadnicachRozłożyć uchwyty, włożyć łącznik do
górnego i dolnego rowka prowadnicy,
a następnie przesunąć go w żądane
położenie. Obrócić uchwyt ku górze w celu zablokowania łącznika. W celu
odblokowania obrócić uchwyt w dół i
wyjąć z prowadnicy.
Uniwersalna siatka
rozdzielająca
Włożyć łączniki w odpowiednie
miejsca na prowadnicach. Połączyć
połówki poprzeczek siatki.
W celu zamocowania siatki włożyć
nieznacznie ściśnięte poprzeczki w
odpowiednie otwory w łącznikach.
W celu zdemontowania siatki ścisnąć poprzeczki i wyjąć je z łączników.
Kieszeń siatkowa
Włożyć łączniki w odpowiednie
miejsca na prowadnicach. Kieszeń
siatkową można zawiesić na
zamocowanych łącznikach.

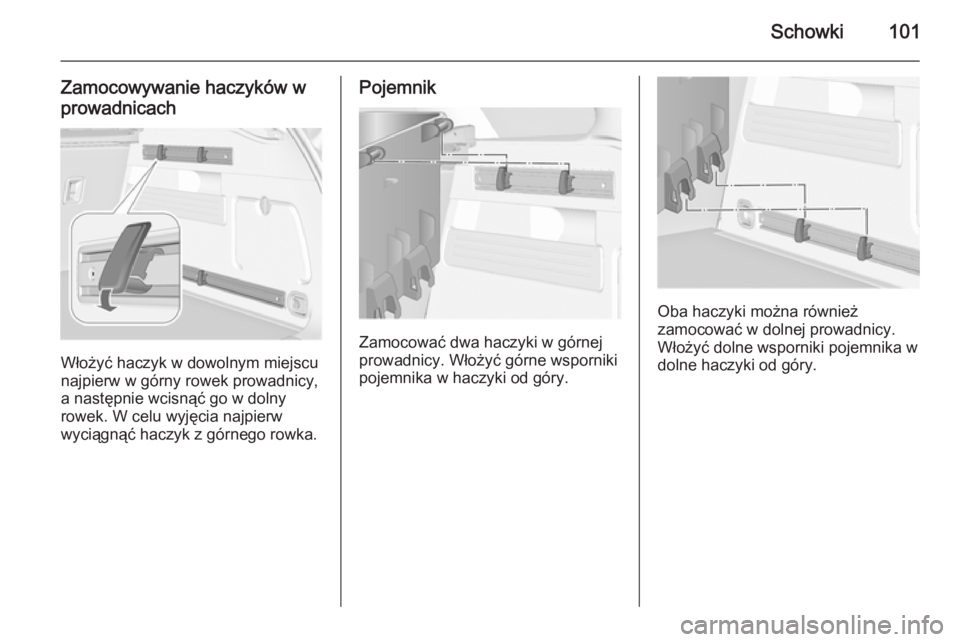

Schowki101
Zamocowywanie haczyków wprowadnicach
Włożyć haczyk w dowolnym miejscu
najpierw w górny rowek prowadnicy,
a następnie wcisnąć go w dolny
rowek. W celu wyjęcia najpierw
wyciągnąć haczyk z górnego rowka.
Pojemnik
Zamocować dwa haczyki w górnej
prowadnicy. Włożyć górne wsporniki pojemnika w haczyki od góry.
Oba haczyki można również
zamocować w dolnej prowadnicy. Włożyć dolne wsporniki pojemnika w
dolne haczyki od góry.

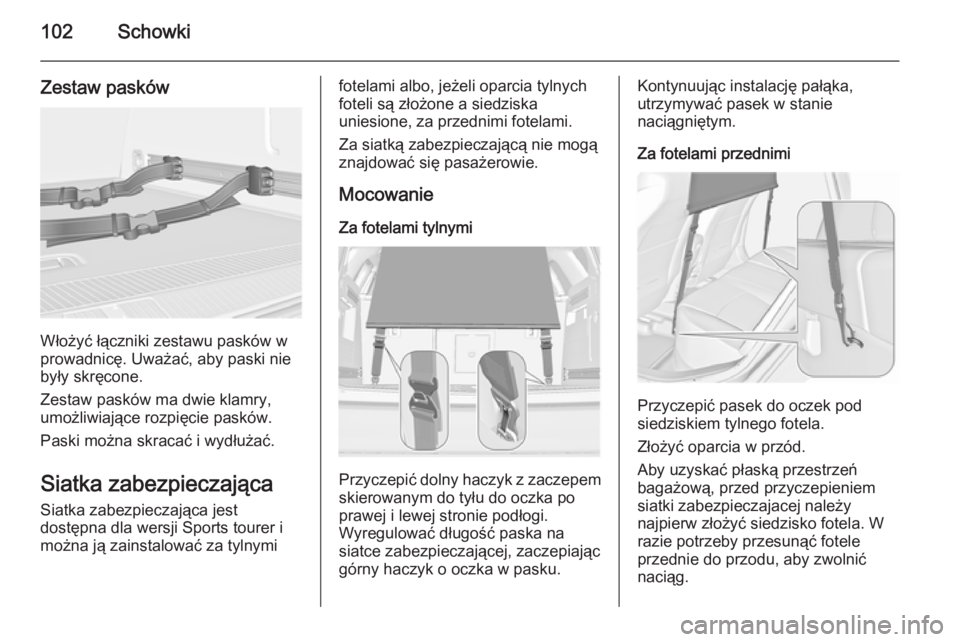

102Schowki
Zestaw pasków
Włożyć łączniki zestawu pasków w
prowadnicę. Uważać, aby paski nie
były skręcone.
Zestaw pasków ma dwie klamry,
umożliwiające rozpięcie pasków.
Paski można skracać i wydłużać.
Siatka zabezpieczająca Siatka zabezpieczająca jest
dostępna dla wersji Sports tourer i
można ją zainstalować za tylnymi
fotelami albo, jeżeli oparcia tylnych
foteli są złożone a siedziska
uniesione, za przednimi fotelami.
Za siatką zabezpieczającą nie mogą
znajdować się pasażerowie.
Mocowanie
Za fotelami tylnymi
Przyczepić dolny haczyk z zaczepem
skierowanym do tyłu do oczka po
prawej i lewej stronie podłogi.
Wyregulować długość paska na
siatce zabezpieczającej, zaczepiając
górny haczyk o oczka w pasku.
Kontynuując instalację pałąka,
utrzymywać pasek w stanie
naciągniętym.
Za fotelami przednimi
Przyczepić pasek do oczek pod
siedziskiem tylnego fotela.
Złożyć oparcia w przód.
Aby uzyskać płaską przestrzeń
bagażową, przed przyczepieniem
siatki zabezpieczajacej należy
najpierw złożyć siedzisko fotela. W
razie potrzeby przesunąć fotele
przednie do przodu, aby zwolnić
naciąg.

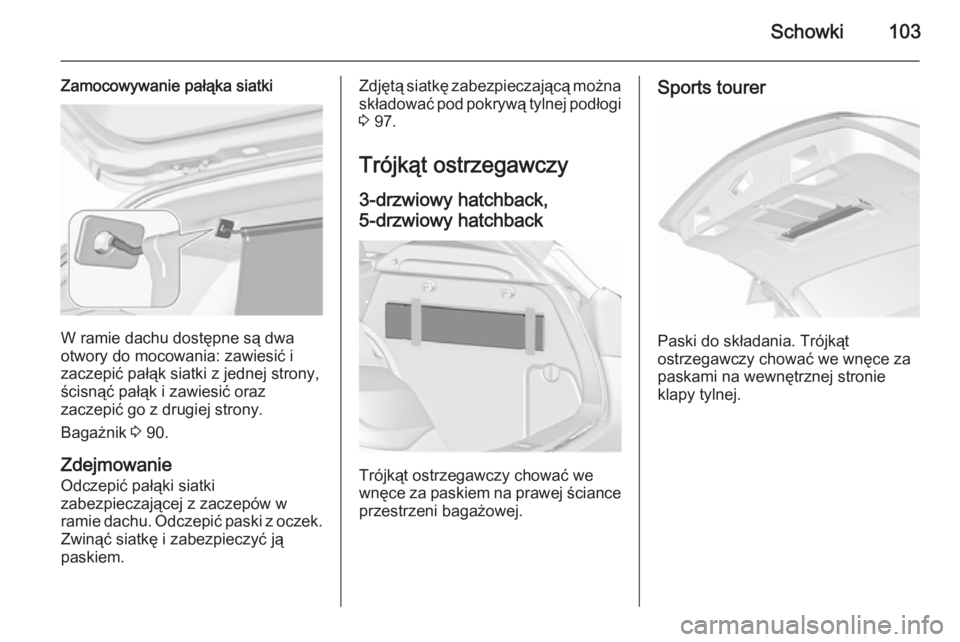

Schowki103
Zamocowywanie pałąka siatki
W ramie dachu dostępne są dwa
otwory do mocowania: zawiesić i
zaczepić pałąk siatki z jednej strony,
ścisnąć pałąk i zawiesić oraz
zaczepić go z drugiej strony.
Bagażnik 3 90.
Zdejmowanie
Odczepić pałąki siatki
zabezpieczającej z zaczepów w
ramie dachu. Odczepić paski z oczek.
Zwinąć siatkę i zabezpieczyć ją
paskiem.
Zdjętą siatkę zabezpieczającą można
składować pod pokrywą tylnej podłogi
3 97.
Trójkąt ostrzegawczy
3-drzwiowy hatchback,
5-drzwiowy hatchback
Trójkąt ostrzegawczy chować we
wnęce za paskiem na prawej ściance
przestrzeni bagażowej.
Sports tourer
Paski do składania. Trójkąt
ostrzegawczy chować we wnęce za
paskami na wewnętrznej stronie
klapy tylnej.

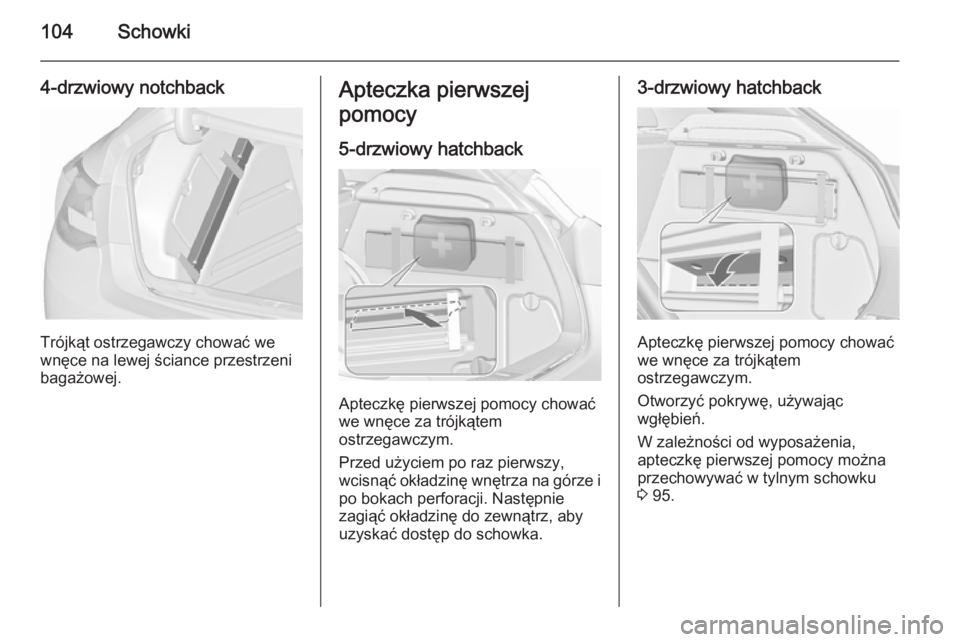

104Schowki
4-drzwiowy notchback
Trójkąt ostrzegawczy chować we
wnęce na lewej ściance przestrzeni bagażowej.
Apteczka pierwszej
pomocy
5-drzwiowy hatchback
Apteczkę pierwszej pomocy chować
we wnęce za trójkątem
ostrzegawczym.
Przed użyciem po raz pierwszy,
wcisnąć okładzinę wnętrza na górze i
po bokach perforacji. Następnie
zagiąć okładzinę do zewnątrz, aby
uzyskać dostęp do schowka.
3-drzwiowy hatchback
Apteczkę pierwszej pomocy chować
we wnęce za trójkątem
ostrzegawczym.
Otworzyć pokrywę, używając wgłębień.
W zależności od wyposażenia,
apteczkę pierwszej pomocy można
przechowywać w tylnym schowku
3 95.

Schowki105
Sports tourer
Rozciągnąć pasek. Apteczkę
pierwszej pomocy chować we wnęce za paskiem na wewnętrznej stronie
klapy tylnej.
4-drzwiowy notchback
Apteczkę pierwszej pomocy chować
za siatką we wnęce na prawej
ściance przestrzeni bagażowej.
Bagażnik dachowy
Ze względów bezpieczeństwa oraz w
celu zapobiegania uszkodzeniom
dachu, zaleca się stosowanie
bagażników dachowych
przeznaczonych specjalnie do tego
modelu samochodu. W celu
uzyskania dalszych informacji
skontaktować się z warsztatem.
Przestrzegać instrukcji montażowych
producenta i zdejmować bagażnik
dachowy, gdy nie jest używany.
Montaż bagażnika dachowegoZdjąć osłony wszystkich punktów
montażowych, korzystając z monety.

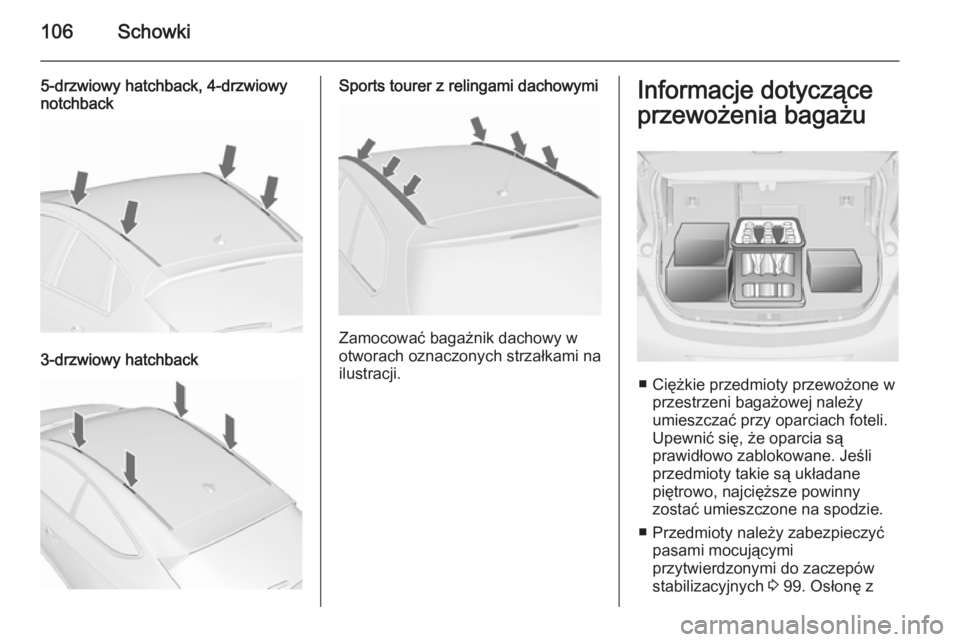

106Schowki
5-drzwiowy hatchback, 4-drzwiowynotchback
3-drzwiowy hatchback
Sports tourer z relingami dachowymi
Zamocować bagażnik dachowy w
otworach oznaczonych strzałkami na
ilustracji.
Informacje dotyczące
przewożenia bagażu
■ Ciężkie przedmioty przewożone w przestrzeni bagażowej należy
umieszczać przy oparciach foteli.
Upewnić się, że oparcia są
prawidłowo zablokowane. Jeśli
przedmioty takie są układane
piętrowo, najcięższe powinny
zostać umieszczone na spodzie.
■ Przedmioty należy zabezpieczyć pasami mocującymi
przytwierdzonymi do zaczepów
stabilizacyjnych 3 99. Osłonę z

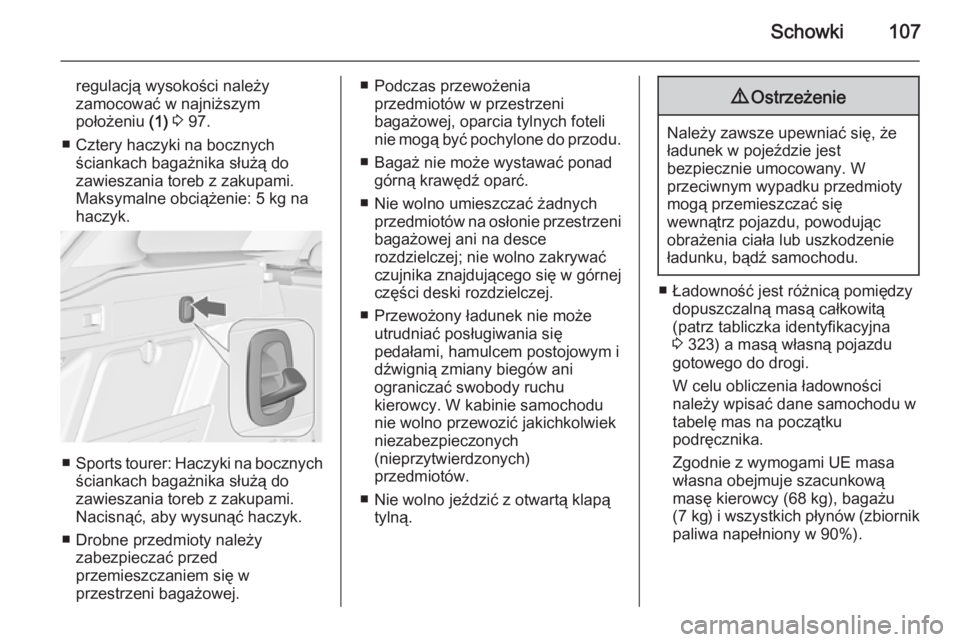

Schowki107
regulacją wysokości należy
zamocować w najniższym
położeniu (1) 3 97.
■ Cztery haczyki na bocznych ściankach bagażnika służą do
zawieszania toreb z zakupami.
Maksymalne obciążenie: 5 kg na
haczyk.
■ Sports tourer: Haczyki na bocznych
ściankach bagażnika służą do
zawieszania toreb z zakupami.
Nacisnąć, aby wysunąć haczyk.
■ Drobne przedmioty należy zabezpieczać przed
przemieszczaniem się w
przestrzeni bagażowej.
■ Podczas przewożenia przedmiotów w przestrzeni
bagażowej, oparcia tylnych foteli
nie mogą być pochylone do przodu.
■ Bagaż nie może wystawać ponad górną krawędź oparć.
■ Nie wolno umieszczać żadnych przedmiotów na osłonie przestrzeni
bagażowej ani na desce
rozdzielczej; nie wolno zakrywać
czujnika znajdującego się w górnej
części deski rozdzielczej.
■ Przewożony ładunek nie może utrudniać posługiwania się
pedałami, hamulcem postojowym i
dźwignią zmiany biegów ani
ograniczać swobody ruchu
kierowcy. W kabinie samochodu
nie wolno przewozić jakichkolwiek
niezabezpieczonych
(nieprzytwierdzonych)
przedmiotów.
■ Nie wolno jeździć z otwartą klapą tylną.9 Ostrzeżenie
Należy zawsze upewniać się, że
ładunek w pojeździe jest
bezpiecznie umocowany. W
przeciwnym wypadku przedmioty
mogą przemieszczać się
wewnątrz pojazdu, powodując
obrażenia ciała lub uszkodzenie
ładunku, bądź samochodu.
■ Ładowność jest różnicą pomiędzy
dopuszczalną masą całkowitą
(patrz tabliczka identyfikacyjna
3 323) a masą własną pojazdu
gotowego do drogi.
W celu obliczenia ładowności
należy wpisać dane samochodu w tabelę mas na początku
podręcznika.
Zgodnie z wymogami UE masa
własna obejmuje szacunkową
masę kierowcy (68 kg), bagażu
(7 kg ) i wszystkich płynów (zbiornik
paliwa napełniony w 90%).

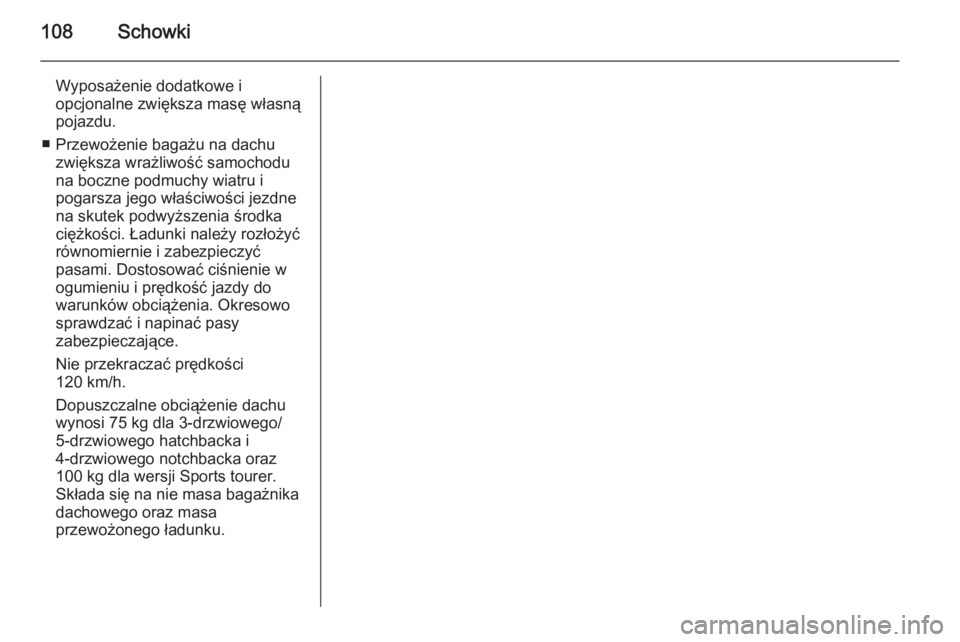

108Schowki
Wyposażenie dodatkowe i
opcjonalne zwiększa masę własną
pojazdu.
■ Przewożenie bagażu na dachu zwiększa wrażliwość samochodu
na boczne podmuchy wiatru i
pogarsza jego właściwości jezdne
na skutek podwyższenia środka
ciężkości. Ładunki należy rozłożyć
równomiernie i zabezpieczyć
pasami. Dostosować ciśnienie w
ogumieniu i prędkość jazdy do
warunków obciążenia. Okresowo sprawdzać i napinać pasy
zabezpieczające.
Nie przekraczać prędkości
120 km/h.
Dopuszczalne obciążenie dachu
wynosi 75 kg dla 3-drzwiowego/ 5-drzwiowego hatchbacka i
4-drzwiowego notchbacka oraz
100 kg dla wersji Sports tourer.
Składa się na nie masa bagażnika
dachowego oraz masa
przewożonego ładunku.
