OPEL ASTRA J 2015.75 Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας (in Greek)

Αποθήκευση69Ποτηροθήκες
Οι ποτηροθήκες βρίσκονται στην κε‐
ντρική κονσόλα.
Ανάλογα με την έκδοση, οι ποτηρο‐
θήκες βρίσκονται κάτω από ένα κά‐ λυμμα στην κεντρική κονσόλα. Σύρετε
το κάλυμμα προς τα πίσω. Μπορείτε
να τοποθετήσετε μπουκάλια εάν ανα‐
διπλώσετε το ενδιάμεσο ράφι 3 71.
Πρόσθετες ποτηροθήκες βρίσκονται
στο πίσω υποβραχιόνιο. Διπλώστε το
υποβραχιόνιο προς τα κάτω.
Μπροστινοί αποθηκευτικοί
χώροι
Ένας αποθηκευτικός χώρος υπάρχει
δίπλα στο τιμόνι.

70ΑποθήκευσηΘήκη κάτω από κάθισμα
Πατήστε το κουμπί στην εσοχή και
τραβήξτε έξω τη συρταρωτή θήκη. Μέγιστο βάρος φορτίου: 3 kg. Για να
την κλείσετε, πιέστε προς τα μέσα και
ασφαλίστε την.
Στην έκδοση με σύστημα πίσω φορέα 3 72, το κιτ επισκευής ελαστικών
φυλάσσεται στη συρταρωτή θήκη.
Κιτ επισκευής ελαστικού 3 299.
Αποθηκευτικοί χώροι στα
υποβραχιόνια
Αποθηκευτικός χώρος κάτω
από το μπροστινό υποβραχιόνιο
Πατήστε το κουμπί για να αναδιπλώ‐
σετε το υποβραχιόνιο. Το υποβραχιό‐ νιο πρέπει να βρίσκεται στην τέρμα
πίσω θέση.
Αποθηκευτικός χώρος στο πίσω
υποβραχιόνιο
Διπλώστε προς τα κάτω το υποβρα‐
χιόνιο και ανοίξτε το κάλυμμα.
Κλείστε το κάλυμμα προτού αναδι‐
πλώσετε το υποβραχιόνιο.

Αποθήκευση71Αποθηκευτικός χώρος
στην κεντρική κονσόλα
Μπροστινή κονσόλα
Μπορείτε να χρησιμοποιήσετε τον
αποθηκευτικό χώρο για να αποθηκεύ‐ σετε μικρά αντικείμενα.
Ανάλογα με την έκδοση, υπάρχει ένας
αποθηκευτικός χώρος κάτω από το
κάλυμμα.
Σύρετε το κάλυμμα προς τα πίσω.
Πατήστε το κουμπί για να αφαιρέσετε
το πλαίσιο της ποτηροθήκης. Μπο‐
ρείτε να αποθηκεύσετε το πλαίσιο στο
ντουλαπάκι του συνοδηγού.Κάτω από το ενδιάμεσο ράφι υπάρχει ένας πρόσθετος αποθηκευτικός χώ‐
ρος. Αναδιπλώστε το ενδιάμεσο ράφι
και σταθεροποιήστε το στην κάθετη
θέση. Μπορείτε να επανατοποθετή‐
σετε το πλαίσιο της ποτηροθήκης για
να τοποθετήσετε μπουκάλια.

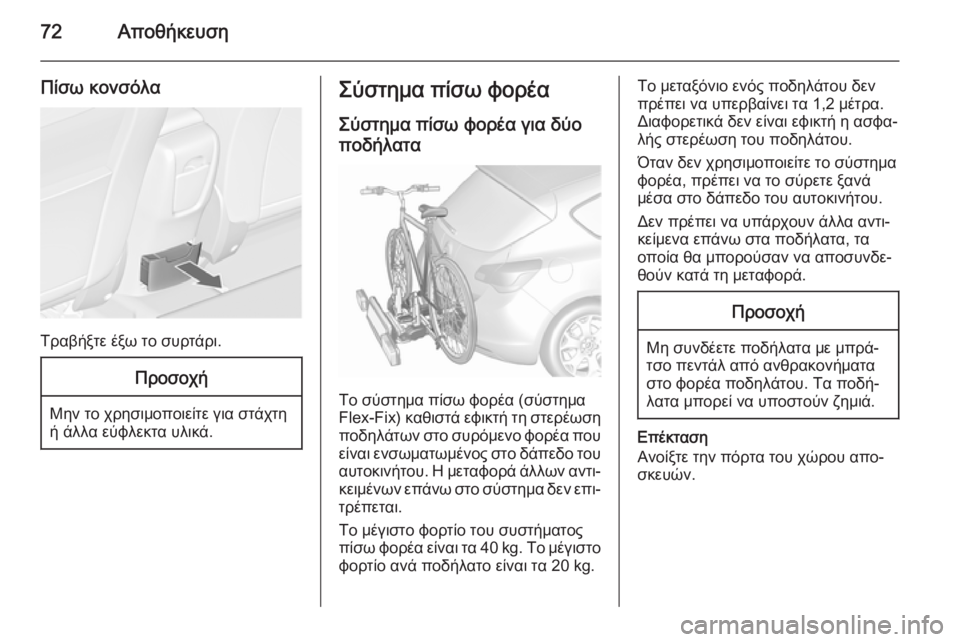

72Αποθήκευση
Πίσω κονσόλα
Τραβήξτε έξω το συρτάρι.
Προσοχή
Μην το χρησιμοποιείτε για στάχτη
ή άλλα εύφλεκτα υλικά.
Σύστημα πίσω φορέα
Σύστημα πίσω φορέα για δύο
ποδήλατα
Το σύστημα πίσω φορέα (σύστημα
Flex-Fix) καθιστά εφικτή τη στερέωση ποδηλάτων στο συρόμενο φορέα που
είναι ενσωματωμένος στο δάπεδο του
αυτοκινήτου. Η μεταφορά άλλων αντι‐ κειμένων επάνω στο σύστημα δεν επι‐
τρέπεται.
Το μέγιστο φορτίο του συστήματος
πίσω φορέα είναι τα 40 kg. Το μέγιστο φορτίο ανά ποδήλατο είναι τα 20 kg.
Το μεταξόνιο ενός ποδηλάτου δεν
πρέπει να υπερβαίνει τα 1,2 μέτρα.
Διαφορετικά δεν είναι εφικτή η ασφα‐
λής στερέωση του ποδηλάτου.
Όταν δεν χρησιμοποιείτε το σύστημα
φορέα, πρέπει να το σύρετε ξανά
μέσα στο δάπεδο του αυτοκινήτου.
Δεν πρέπει να υπάρχουν άλλα αντι‐
κείμενα επάνω στα ποδήλατα, τα
οποία θα μπορούσαν να αποσυνδε‐
θούν κατά τη μεταφορά.Προσοχή
Μη συνδέετε ποδήλατα με μπρά‐
τσο πεντάλ από ανθρακονήματα
στο φορέα ποδηλάτου. Τα ποδή‐
λατα μπορεί να υποστούν ζημιά.
Επέκταση
Ανοίξτε την πόρτα του χώρου απο‐
σκευών.

Αποθήκευση739Προειδοποίηση
Δεν πρέπει να βρίσκεται κανείς στη
ζώνη επέκτασης του πίσω συστή‐
ματος φορέα, διότι υπάρχει κίνδυ‐
νος τραυματισμού.
Τραβήξτε το μοχλό απασφάλισης προς τα πάνω. Το σύστημα αποσυν‐
δέεται και εκτείνεται γρήγορα έξω από τον προφυλακτήρα.
Τραβήξτε τέρμα έξω το σύστημα του
πίσω φορέα, μέχρι να το ακούσετε να
ασφαλίζει.
Βεβαιωθείτε ότι το σύστημα του πίσω φορέα δεν μετακινείται προς τα μέσα
ακόμη κι αν το πιέσετε, χωρίς να τρα‐
βήξετε ξανά το μοχλό απασφάλισης
9 Προειδοποίηση
Η τοποθέτηση αντικειμένων στο
σύστημα πίσω φορέα επιτρέπεται
μόνο εάν το σύστημα έχει συνδεθεί σωστά. Εάν το πίσω σύστημα φο‐
ρέα δεν συνδέεται σωστά, μην το‐
ποθετείτε αντικείμενα στο σύστημα και σύρετε το σύστημα προς ταπίσω. Απευθυνθείτε σε ένα συνερ‐
γείο.
Τοποθετήστε τα πίσω φώτα
Πρώτα αφαιρέστε το πίσω ( 1) και στη
συνέχεια το μπροστινό ( 2) πίσω φως
από τις υποδοχές.

74Αποθήκευση
Ανοίξτε εντελώς το στήριγμα του λα‐
μπτήρα στην πίσω πλευρά του πίσω
φωτός.
Σπρώξτε προς τα κάτω το μοχλό σύ‐
σφιξης και σπρώξτε το στήριγμα του
λαμπτήρα στην ασφάλεια μέχρι να
ασφαλίσει.
Πραγματοποιήστε αυτή τη διαδικασία
και για τα δύο πίσω φώτα.
Ελέγξτε τη θέση του καλωδίου και του
φωτός για να βεβαιωθείτε ότι έχουν
τοποθετηθεί σωστά και ότι έχουν στε‐
ρεωθεί.
Ασφαλίστε το σύστημα του πίσω
φορέα
Περιστρέψτε πρώτα το δεξιό μοχλό
σύσφιξης ( 1), και κατόπιν τον αρι‐
στερό μοχλό σύσφιξης ( 2), μέχρι να
γίνει αισθητή η αντίσταση.

Αποθήκευση75
Το σύστημα πίσω φορέα ασφαλίζει
όταν οι μοχλοί σύσφιξης περιστρα‐ φούν κατά 50° περίπου. Διαφορετικά
δεν μπορεί να διασφαλιστεί η ομαλή
λειτουργία του.
Επισήμανση
Κλείστε την πόρτα χώρου απο‐
σκευών.
Ανοίξτε τις υποδοχές των μπράτσων
πεντάλ
Ανοίξτε τη μία ή και τις δύο υποδοχές
των μπράτσων πεντάλ προς τα πάνω μέχρι το διαγώνιο στήριγμα να ασφα‐
λίσει.
Αφαιρέστε τις βάσεις στερέωσης των
μπράτσων πεντάλ από τις υποδοχές
των μπράτσων πεντάλ.

76Αποθήκευση
Προσαρμογή του συστήματος πίσω
φορέα σε ποδήλατο
Πιέστε το μοχλό απασφάλισης και
τραβήξτε έξω τις υποδοχές ζάντας.
Πιέστε το μοχλό απασφάλισης επάνω στη δέστρα και αφαιρέστε τη δέστρα.
Προετοιμάστε το ποδήλατο για τη
στερέωση
Επισήμανση
Το μέγιστο πλάτος για το μπράτσο
του πεντάλ είναι 38,3 mm και το μέ‐
γιστο βάθος είναι 14,4 mm.
Γυρίστε το αριστερό πεντάλ (χωρίς
προστατευτικό κάλυμμα αλυσίδας)
κάθετα προς τα κάτω. Το πεντάλ στο
αριστερό μπράτσο πρέπει να είναι
οριζόντιο.
Το μπροστινό ποδήλατο πρέπει να εί‐ ναι τοποθετημένο με την μπροστινή
του ζάντα στραμμένη αριστερά.

Αποθήκευση77
Το πίσω ποδήλατο πρέπει να είναι το‐ποθετημένο με την μπροστινή του ζά‐
ντα στραμμένη αριστερά.
Στερέωση ποδηλάτου στο σύστημα
πίσω φορέα
Με τον περιστροφικό μοχλό στις υπο‐
δοχές των μπράτσων πεντάλ, προ‐
σαρμόστε κατά προσέγγιση το ρυθμι‐
ζόμενο μπράτσο πεντάλ στην προε‐
ξοχή του.
Εάν το ποδήλατο έχει ίσια μπράτσα πεντάλ, ξεβιδώστε το μπράτσο του
πεντάλ εντελώς (θέση 5).
Εάν το ποδήλατο έχει κυρτά μπράτσα
πεντάλ, βιδώστε το μπράτσο του πε‐
ντάλ μέχρι τέρμα (θέση 1).
Τοποθετήστε το ποδήλατο. Το μπρά‐
τσο του πεντάλ σε αυτή την περί‐
πτωση πρέπει να τοποθετηθεί στο
άνοιγμα της υποδοχής των μπρά‐
τσων πεντάλ όπως φαίνεται στην ει‐
κόνα.Προσοχή
Βεβαιωθείτε ότι το πεντάλ δεν έρ‐
χεται σε επαφή με την επιφάνεια
του πίσω φορέα. Διαφορετικά, η
μεσαία τριβή μπορεί να υποστεί
ζημιά κατά τη μεταφορά.

78Αποθήκευση
Εισάγετε τη βάση στερέωσης του
μπράτσου πεντάλ στην εξωτερική
ράγα κάθε υποδοχής μπράτσων πε‐
ντάλ από την πάνω πλευρά και σύ‐
ρετέ την προς τα κάτω, μέχρι να φτά‐
σει τουλάχιστον κάτω από την
εγκοπή.
Συνδέστε το μπράτσο του πεντάλ πε‐
ριστρέφοντας τη ρυθμιστική βίδα στη
βάση στερέωσης του μπράτσου πε‐
ντάλ.
Τοποθετήστε τις υποδοχές ζάντας
έτσι, ώστε το ποδήλατο να είναι σχε‐
δόν σε οριζόντια θέση. Σε αυτή την
περίπτωση, η απόσταση ανάμεσα
στα πεντάλ και την πόρτα του χώρου
αποσκευών πρέπει να είναι τουλάχι‐
στον 5 cm.
Και τα δύο ελαστικά του ποδηλάτου
πρέπει να βρίσκονται μέσα στις υπο‐
δοχές ζάντας.
Προσοχή
Βεβαιωθείτε ότι οι εσοχές για τους
τροχούς έχουν τραβηχθεί έξω, όσο
χρειάζεται, για να τοποθετηθούν
και τα δύο ελαστικά του ποδηλά‐ του στις εσοχές. Σε αντίθετη περί‐
πτωση δεν διασφαλίζεται η οριζό‐
ντια τοποθέτηση του ποδηλάτου.
Παράβλεψη μπορεί να οδηγήσει
σε ζημιά στους τροχούς του ποδη‐ λάτου από καυτά καυσαέρια.
