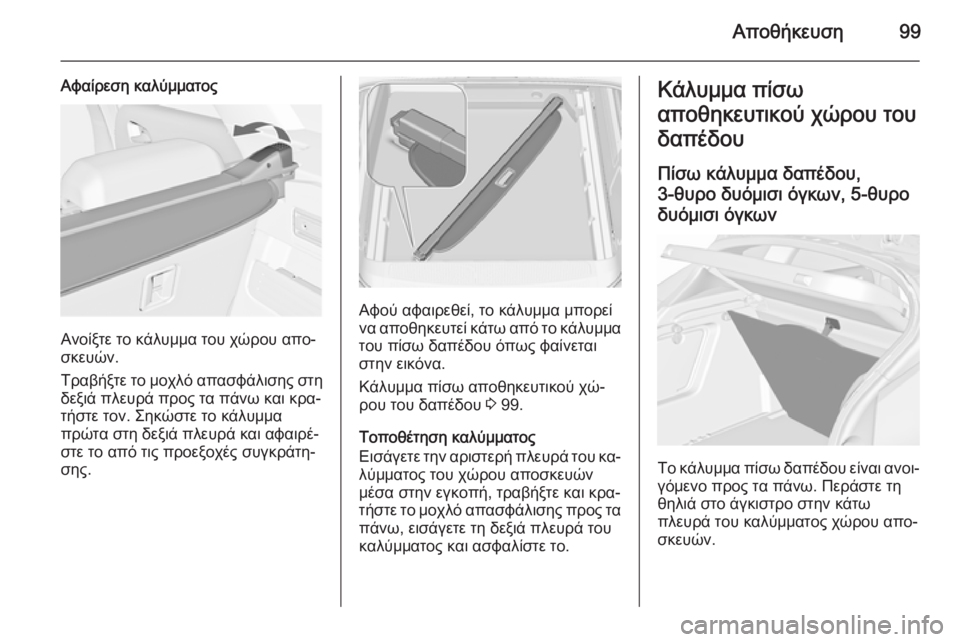

Αποθήκευση99
Αφαίρεση καλύμματος
Ανοίξτε το κάλυμμα του χώρου απο‐
σκευών.
Τραβήξτε το μοχλό απασφάλισης στη δεξιά πλευρά προς τα πάνω και κρα‐
τήστε τον. Σηκώστε το κάλυμμα
πρώτα στη δεξιά πλευρά και αφαιρέ‐
στε το από τις προεξοχές συγκράτη‐
σης.
Αφού αφαιρεθεί, το κάλυμμα μπορεί
να αποθηκευτεί κάτω από το κάλυμμα
του πίσω δαπέδου όπως φαίνεται
στην εικόνα.
Κάλυμμα πίσω αποθηκευτικού χώ‐
ρου του δαπέδου 3 99.
Τοποθέτηση καλύμματος
Εισάγετε την αριστερή πλευρά του κα‐ λύμματος του χώρου αποσκευώνμέσα στην εγκοπή, τραβήξτε και κρα‐
τήστε το μοχλό απασφάλισης προς τα
πάνω, εισάγετε τη δεξιά πλευρά του
καλύμματος και ασφαλίστε το.
Κάλυμμα πίσω
αποθηκευτικού χώρου του
δαπέδου
Πίσω κάλυμμα δαπέδου,
3-θυρο δυόμισι όγκων, 5-θυρο
δυόμισι όγκων
Το κάλυμμα πίσω δαπέδου είναι ανοι‐
γόμενο προς τα πάνω. Περάστε τη
θηλιά στο άγκιστρο στην κάτω
πλευρά του καλύμματος χώρου απο‐
σκευών.

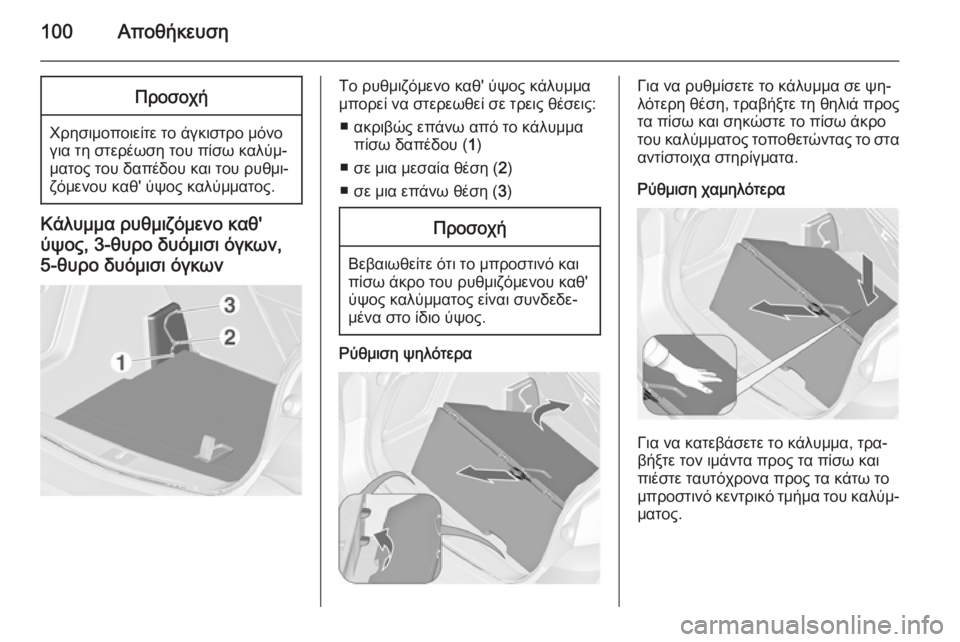

100ΑποθήκευσηΠροσοχή
Χρησιμοποιείτε το άγκιστρο μόνο
για τη στερέωση του πίσω καλύμ‐
ματος του δαπέδου και του ρυθμι‐
ζόμενου καθ' ύψος καλύμματος.
Κάλυμμα ρυθμιζόμενο καθ'
ύψος, 3-θυρο δυόμισι όγκων,
5-θυρο δυόμισι όγκων
Το ρυθμιζόμενο καθ' ύψος κάλυμμα
μπορεί να στερεωθεί σε τρεις θέσεις:
■ ακριβώς επάνω από το κάλυμμα πίσω δαπέδου ( 1)
■ σε μια μεσαία θέση ( 2)
■ σε μια επάνω θέση ( 3)Προσοχή
Βεβαιωθείτε ότι το μπροστινό και
πίσω άκρο του ρυθμιζόμενου καθ'
ύψος καλύμματος είναι συνδεδε‐μένα στο ίδιο ύψος.
Ρύθμιση ψηλότερα
Για να ρυθμίσετε το κάλυμμα σε ψη‐
λότερη θέση, τραβήξτε τη θηλιά προς
τα πίσω και σηκώστε το πίσω άκρο
του καλύμματος τοποθετώντας το στα αντίστοιχα στηρίγματα.
Ρύθμιση χαμηλότερα
Για να κατεβάσετε το κάλυμμα, τρα‐
βήξτε τον ιμάντα προς τα πίσω και πιέστε ταυτόχρονα προς τα κάτω το
μπροστινό κεντρικό τμήμα του καλύμ‐ ματος.

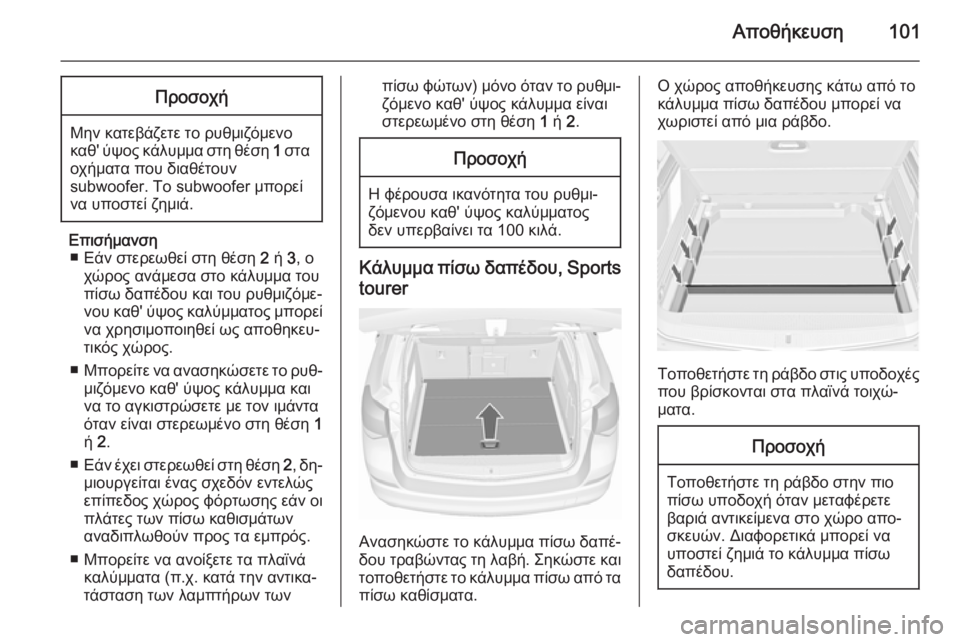

Αποθήκευση101Προσοχή
Μην κατεβάζετε το ρυθμιζόμενο
καθ' ύψος κάλυμμα στη θέση 1 στα
οχήματα που διαθέτουν
subwoofer. Το subwoofer μπορεί
να υποστεί ζημιά.
Επισήμανση ■ Εάν στερεωθεί στη θέση 2 ή 3, ο
χώρος ανάμεσα στο κάλυμμα του
πίσω δαπέδου και του ρυθμιζόμε‐
νου καθ' ύψος καλύμματος μπορεί
να χρησιμοποιηθεί ως αποθηκευ‐
τικός χώρος.
■ Μπορείτε να ανασηκώσετε το ρυθ‐
μιζόμενο καθ' ύψος κάλυμμα και
να το αγκιστρώσετε με τον ιμάντα
όταν είναι στερεωμένο στη θέση 1
ή 2.
■ Εάν έχει στερεωθεί στη θέση 2, δη‐
μιουργείται ένας σχεδόν εντελώς επίπεδος χώρος φόρτωσης εάν οι
πλάτες των πίσω καθισμάτων
αναδιπλωθούν προς τα εμπρός.
■ Μπορείτε να ανοίξετε τα πλαϊνά καλύμματα (π.χ. κατά την αντικα‐
τάσταση των λαμπτήρων των
πίσω φώτων) μόνο όταν το ρυθμι‐ ζόμενο καθ' ύψος κάλυμμα είναι
στερεωμένο στη θέση 1 ή 2.Προσοχή
Η φέρουσα ικανότητα του ρυθμι‐
ζόμενου καθ' ύψος καλύμματος
δεν υπερβαίνει τα 100 κιλά.
Κάλυμμα πίσω δαπέδου, Sports
tourer
Ανασηκώστε το κάλυμμα πίσω δαπέ‐
δου τραβώντας τη λαβή. Σηκώστε και
τοποθετήστε το κάλυμμα πίσω από τα πίσω καθίσματα.
Ο χώρος αποθήκευσης κάτω από το
κάλυμμα πίσω δαπέδου μπορεί να
χωριστεί από μια ράβδο.
Τοποθετήστε τη ράβδο στις υποδοχές
που βρίσκονται στα πλαϊνά τοιχώ‐
ματα.
Προσοχή
Τοποθετήστε τη ράβδο στην πιο
πίσω υποδοχή όταν μεταφέρετε
βαριά αντικείμενα στο χώρο απο‐
σκευών. Διαφορετικά μπορεί να
υποστεί ζημιά το κάλυμμα πίσω
δαπέδου.

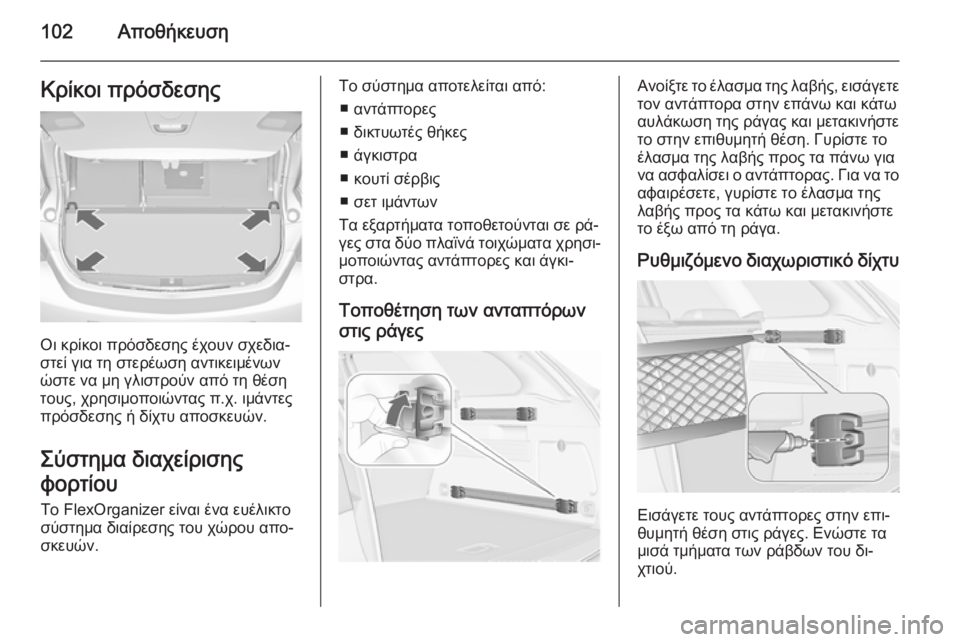

102ΑποθήκευσηΚρίκοι πρόσδεσης
Οι κρίκοι πρόσδεσης έχουν σχεδια‐
στεί για τη στερέωση αντικειμένων
ώστε να μη γλιστρούν από τη θέση
τους, χρησιμοποιώντας π.χ. ιμάντες
πρόσδεσης ή δίχτυ αποσκευών.
Σύστημα διαχείρισης
φορτίου Το FlexOrganizer είναι ένα ευέλικτοσύστημα διαίρεσης του χώρου απο‐
σκευών.
Το σύστημα αποτελείται από:
■ αντάπτορες
■ δικτυωτές θήκες
■ άγκιστρα
■ κουτί σέρβις
■ σετ ιμάντων
Τα εξαρτήματα τοποθετούνται σε ρά‐ γες στα δύο πλαϊνά τοιχώματα χρησι‐
μοποιώντας αντάπτορες και άγκι‐
στρα.
Τοποθέτηση των ανταπτόρων στις ράγεςΑνοίξτε το έλασμα της λαβής, εισάγετε
τον αντάπτορα στην επάνω και κάτω
αυλάκωση της ράγας και μετακινήστε
το στην επιθυμητή θέση. Γυρίστε το
έλασμα της λαβής προς τα πάνω για
να ασφαλίσει ο αντάπτορας. Για να το αφαιρέσετε, γυρίστε το έλασμα της
λαβής προς τα κάτω και μετακινήστε
το έξω από τη ράγα.
Ρυθμιζόμενο διαχωριστικό δίχτυ
Εισάγετε τους αντάπτορες στην επι‐
θυμητή θέση στις ράγες. Ενώστε τα
μισά τμήματα των ράβδων του δι‐
χτιού.

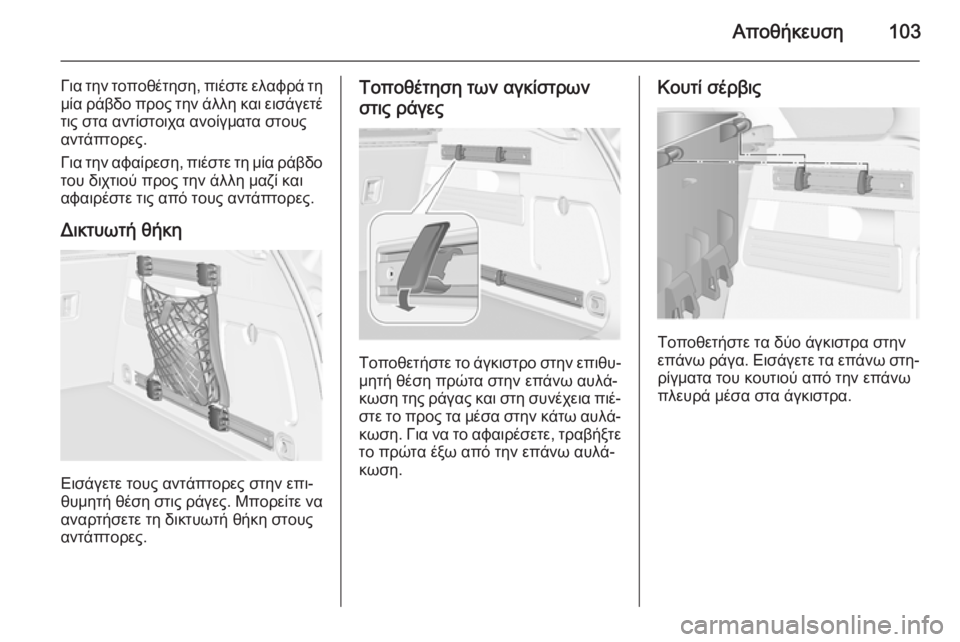

Αποθήκευση103
Για την τοποθέτηση, πιέστε ελαφρά τημία ράβδο προς την άλλη και εισάγετέ
τις στα αντίστοιχα ανοίγματα στους
αντάπτορες.
Για την αφαίρεση, πιέστε τη μία ράβδο
του διχτιού προς την άλλη μαζί και
αφαιρέστε τις από τους αντάπτορες.
Δικτυωτή θήκη
Εισάγετε τους αντάπτορες στην επι‐
θυμητή θέση στις ράγες. Μπορείτε να αναρτήσετε τη δικτυωτή θήκη στους
αντάπτορες.
Τοποθέτηση των αγκίστρων
στις ράγες
Τοποθετήστε το άγκιστρο στην επιθυ‐ μητή θέση πρώτα στην επάνω αυλά‐
κωση της ράγας και στη συνέχεια πιέ‐
στε το προς τα μέσα στην κάτω αυλά‐ κωση. Για να το αφαιρέσετε, τραβήξτε
το πρώτα έξω από την επάνω αυλά‐
κωση.
Κουτί σέρβις
Τοποθετήστε τα δύο άγκιστρα στην
επάνω ράγα. Εισάγετε τα επάνω στη‐
ρίγματα του κουτιού από την επάνω
πλευρά μέσα στα άγκιστρα.

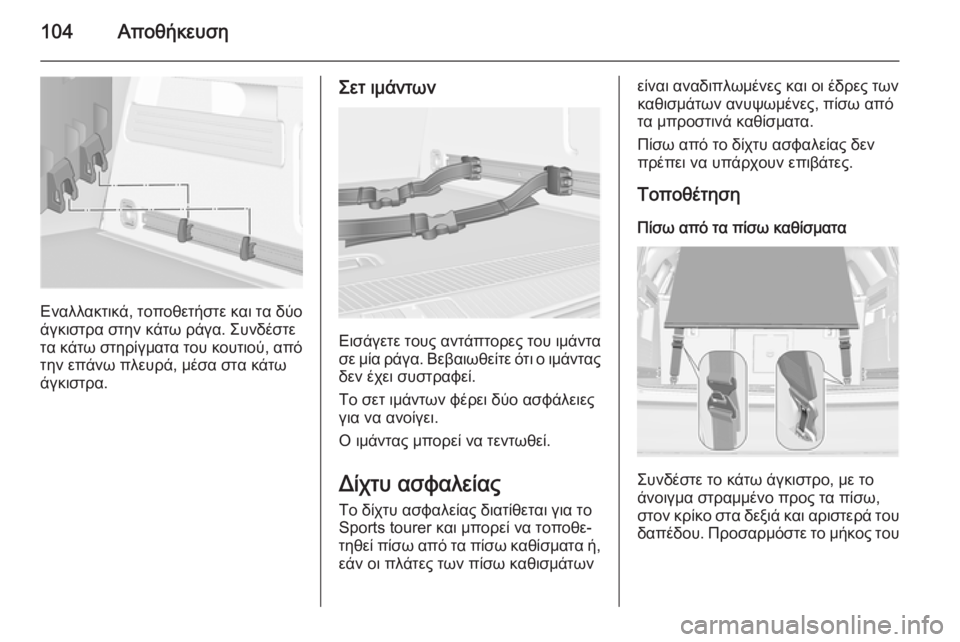

104Αποθήκευση
Εναλλακτικά, τοποθετήστε και τα δύο
άγκιστρα στην κάτω ράγα. Συνδέστε
τα κάτω στηρίγματα του κουτιού, από την επάνω πλευρά, μέσα στα κάτω
άγκιστρα.
Σετ ιμάντων
Εισάγετε τους αντάπτορες του ιμάντα
σε μία ράγα. Βεβαιωθείτε ότι ο ιμάντας δεν έχει συστραφεί.
Το σετ ιμάντων φέρει δύο ασφάλειες
για να ανοίγει.
Ο ιμάντας μπορεί να τεντωθεί.
Δίχτυ ασφαλείας
Το δίχτυ ασφαλείας διατίθεται για το
Sports tourer και μπορεί να τοποθε‐
τηθεί πίσω από τα πίσω καθίσματα ή, εάν οι πλάτες των πίσω καθισμάτων
είναι αναδιπλωμένες και οι έδρες των
καθισμάτων ανυψωμένες, πίσω από
τα μπροστινά καθίσματα.
Πίσω από το δίχτυ ασφαλείας δεν
πρέπει να υπάρχουν επιβάτες.
Τοποθέτηση Πίσω από τα πίσω καθίσματα
Συνδέστε το κάτω άγκιστρο, με το
άνοιγμα στραμμένο προς τα πίσω,
στον κρίκο στα δεξιά και αριστερά του
δαπέδου. Προσαρμόστε το μήκος του

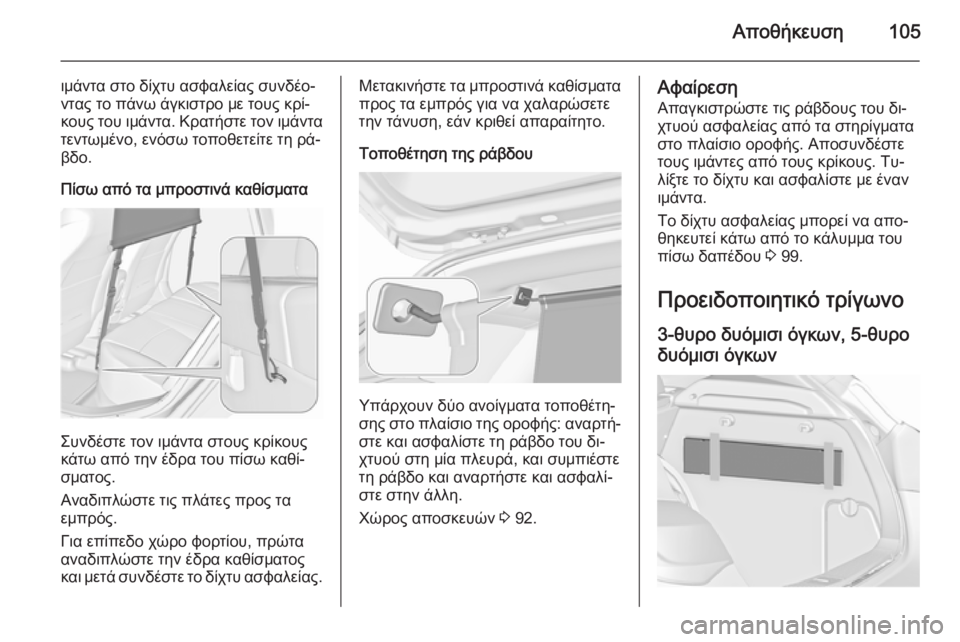

Αποθήκευση105
ιμάντα στο δίχτυ ασφαλείας συνδέο‐
ντας το πάνω άγκιστρο με τους κρί‐
κους του ιμάντα. Κρατήστε τον ιμάντα
τεντωμένο, ενόσω τοποθετείτε τη ρά‐
βδο.
Πίσω από τα μπροστινά καθίσματα
Συνδέστε τον ιμάντα στους κρίκους
κάτω από την έδρα του πίσω καθί‐
σματος.
Αναδιπλώστε τις πλάτες προς τα εμπρός.
Για επίπεδο χώρο φορτίου, πρώτα αναδιπλώστε την έδρα καθίσματοςκαι μετά συνδέστε το δίχτυ ασφαλείας.
Μετακινήστε τα μπροστινά καθίσματα προς τα εμπρός για να χαλαρώσετε
την τάνυση, εάν κριθεί απαραίτητο.
Τοποθέτηση της ράβδου
Υπάρχουν δύο ανοίγματα τοποθέτη‐
σης στο πλαίσιο της οροφής: αναρτή‐
στε και ασφαλίστε τη ράβδο του δι‐
χτυού στη μία πλευρά, και συμπιέστε
τη ράβδο και αναρτήστε και ασφαλί‐ στε στην άλλη.
Χώρος αποσκευών 3 92.
Αφαίρεση
Απαγκιστρώστε τις ράβδους του δι‐
χτυού ασφαλείας από τα στηρίγματα
στο πλαίσιο οροφής. Αποσυνδέστε
τους ιμάντες από τους κρίκους. Τυ‐
λίξτε το δίχτυ και ασφαλίστε με έναν
ιμάντα.
Το δίχτυ ασφαλείας μπορεί να απο‐
θηκευτεί κάτω από το κάλυμμα του
πίσω δαπέδου 3 99.
Προειδοποιητικό τρίγωνο 3-θυρο δυόμισι όγκων, 5-θυρο
δυόμισι όγκων

106Αποθήκευση
Αποθηκεύστε το προειδοποιητικό τρί‐
γωνο στο χώρο στη δεξιά πλευρά του χώρου αποσκευών, πίσω από τον
ιμάντα.
Sports tourer
Αναδιπλώστε τους ιμάντες. Αποθη‐
κεύστε το προειδοποιητικό τρίγωνο
στο χώρο στην εσωτερική πλευρά της
πόρτας χώρου αποσκευών, πίσω
από τους ιμάντες.
4-θυρο τριών όγκων
Αποθηκεύστε το προειδοποιητικό τρί‐ γωνο στην εσοχή στην αριστερή
πλευρά του χώρου αποσκευών.
Κουτί πρώτων βοηθειών
5-θυρο δυόμισι όγκων
Αποθηκεύστε το κουτί πρώτων βοη‐
θειών στον αποθηκευτικό χώρο πίσω από το προειδοποιητικό τρίγωνο.
Πριν από την πρώτη χρήση, πιέστε
προς τα μέσα την εσωτερική επέν‐
δυση στο πάνω μέρος και στα πλαϊνά
της διάτρητης γραμμής. Κατόπιν ανα‐ διπλώστε την επένδυση προς τα έξω
για να αποκτήσετε πρόσβαση στον
αποθηκευτικό χώρο.

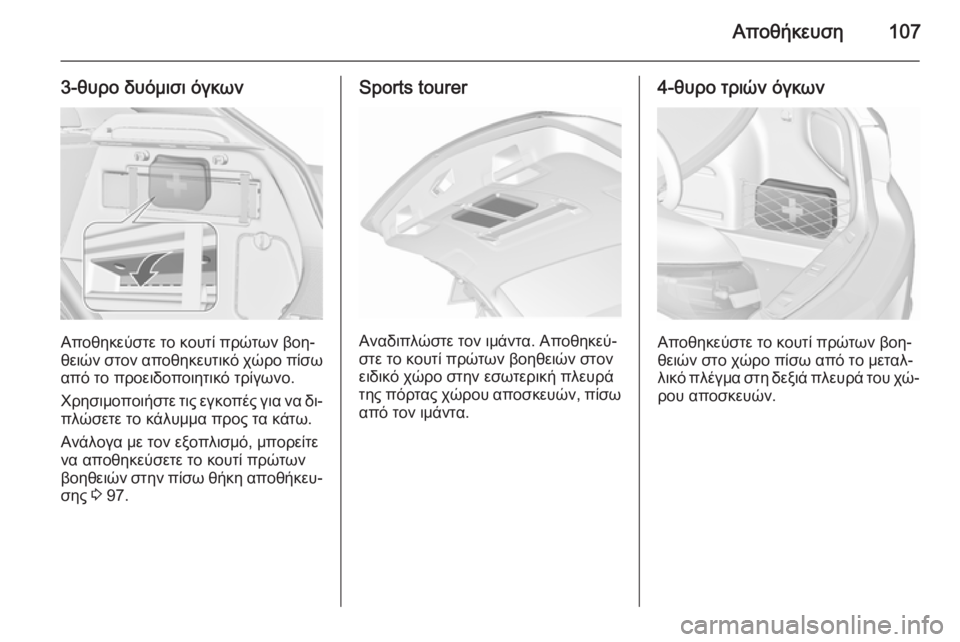

Αποθήκευση107
3-θυρο δυόμισι όγκων
Αποθηκεύστε το κουτί πρώτων βοη‐
θειών στον αποθηκευτικό χώρο πίσω από το προειδοποιητικό τρίγωνο.
Χρησιμοποιήστε τις εγκοπές για να δι‐
πλώσετε το κάλυμμα προς τα κάτω.
Ανάλογα με τον εξοπλισμό, μπορείτε να αποθηκεύσετε το κουτί πρώτων
βοηθειών στην πίσω θήκη αποθήκευ‐
σης 3 97.
Sports tourer
Αναδιπλώστε τον ιμάντα. Αποθηκεύ‐
στε το κουτί πρώτων βοηθειών στον
ειδικό χώρο στην εσωτερική πλευρά
της πόρτας χώρου αποσκευών, πίσω από τον ιμάντα.
4-θυρο τριών όγκων
Αποθηκεύστε το κουτί πρώτων βοη‐
θειών στο χώρο πίσω από το μεταλ‐
λικό πλέγμα στη δεξιά πλευρά του χώ‐ ρου αποσκευών.

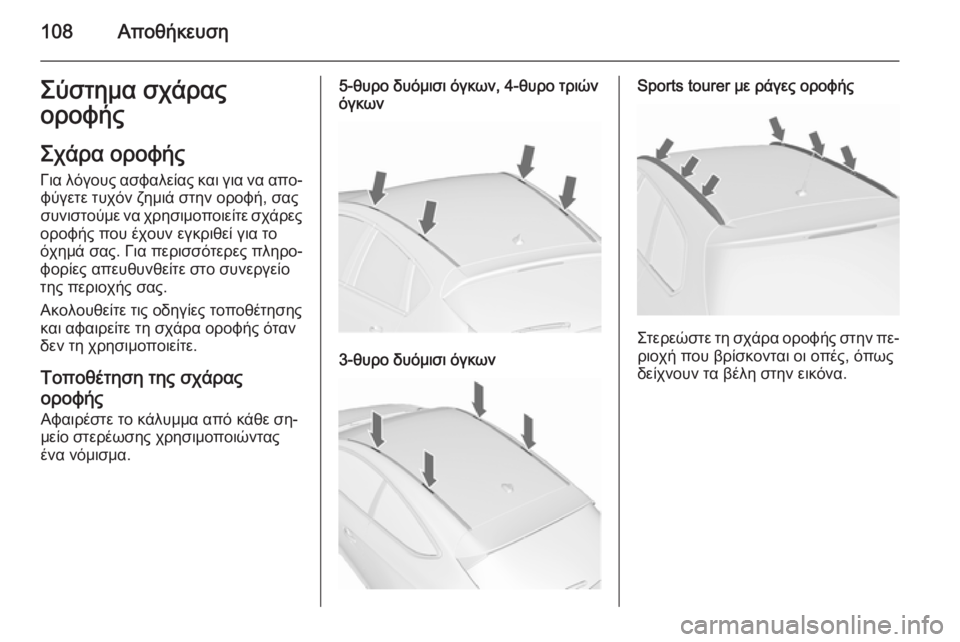

108ΑποθήκευσηΣύστημα σχάρας
οροφής
Σχάρα οροφής
Για λόγους ασφαλείας και για να απο‐ φύγετε τυχόν ζημιά στην οροφή, σας
συνιστούμε να χρησιμοποιείτε σχάρες
οροφής που έχουν εγκριθεί για το
όχημά σας. Για περισσότερες πληρο‐
φορίες απευθυνθείτε στο συνεργείο
της περιοχής σας.
Ακολουθείτε τις οδηγίες τοποθέτησης
και αφαιρείτε τη σχάρα οροφής όταν
δεν τη χρησιμοποιείτε.
Τοποθέτηση της σχάρας
οροφής Αφαιρέστε το κάλυμμα από κάθε ση‐
μείο στερέωσης χρησιμοποιώντας
ένα νόμισμα.5-θυρο δυόμισι όγκων, 4-θυρο τριών όγκων
3-θυρο δυόμισι όγκων
Sports tourer με ράγες οροφής
Στερεώστε τη σχάρα οροφής στην πε‐
ριοχή που βρίσκονται οι οπές, όπως
δείχνουν τα βέλη στην εικόνα.
