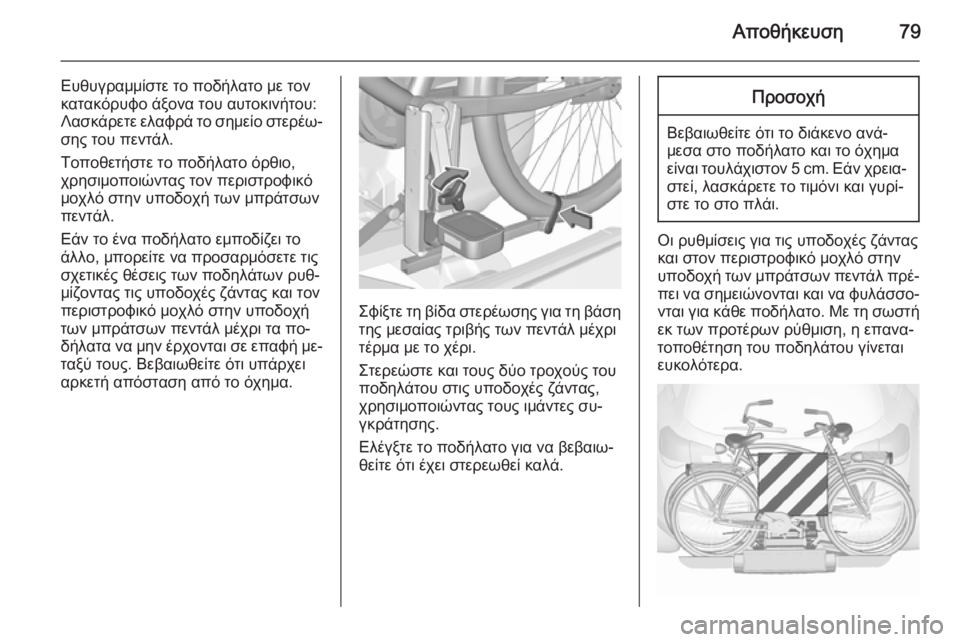

Αποθήκευση79
Ευθυγραμμίστε το ποδήλατο με τον
κατακόρυφο άξονα του αυτοκινήτου: Λασκάρετε ελαφρά το σημείο στερέω‐ σης του πεντάλ.
Τοποθετήστε το ποδήλατο όρθιο,
χρησιμοποιώντας τον περιστροφικό
μοχλό στην υποδοχή των μπράτσων
πεντάλ.
Εάν το ένα ποδήλατο εμποδίζει το
άλλο, μπορείτε να προσαρμόσετε τις
σχετικές θέσεις των ποδηλάτων ρυθ‐
μίζοντας τις υποδοχές ζάντας και τον περιστροφικό μοχλό στην υποδοχή
των μπράτσων πεντάλ μέχρι τα πο‐
δήλατα να μην έρχονται σε επαφή με‐
ταξύ τους. Βεβαιωθείτε ότι υπάρχει
αρκετή απόσταση από το όχημα.
Σφίξτε τη βίδα στερέωσης για τη βάση της μεσαίας τριβής των πεντάλ μέχρι
τέρμα με το χέρι.
Στερεώστε και τους δύο τροχούς του
ποδηλάτου στις υποδοχές ζάντας,
χρησιμοποιώντας τους ιμάντες συ‐
γκράτησης.
Ελέγξτε το ποδήλατο για να βεβαιω‐
θείτε ότι έχει στερεωθεί καλά.
Προσοχή
Βεβαιωθείτε ότι το διάκενο ανά‐
μεσα στο ποδήλατο και το όχημα
είναι τουλάχιστον 5 cm. Εάν χρεια‐ στεί, λασκάρετε το τιμόνι και γυρί‐
στε το στο πλάι.
Οι ρυθμίσεις για τις υποδοχές ζάντας
και στον περιστροφικό μοχλό στην
υποδοχή των μπράτσων πεντάλ πρέ‐ πει να σημειώνονται και να φυλάσσο‐
νται για κάθε ποδήλατο. Με τη σωστή
εκ των προτέρων ρύθμιση, η επανα‐
τοποθέτηση του ποδηλάτου γίνεται
ευκολότερα.

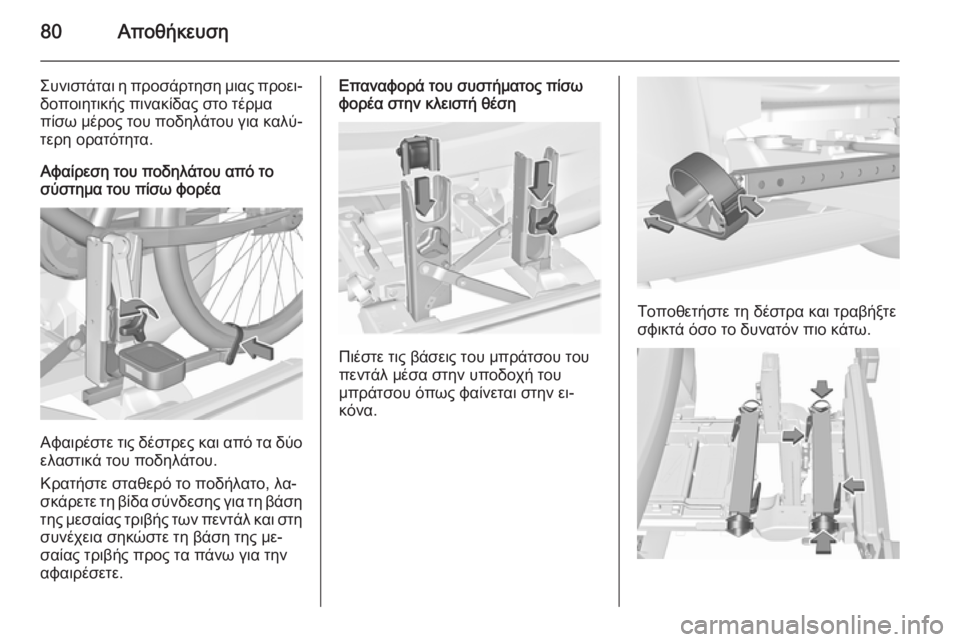

80Αποθήκευση
Συνιστάται η προσάρτηση μιας προει‐
δοποιητικής πινακίδας στο τέρμα
πίσω μέρος του ποδηλάτου για καλύ‐
τερη ορατότητα.
Αφαίρεση του ποδηλάτου από το
σύστημα του πίσω φορέα
Αφαιρέστε τις δέστρες και από τα δύο
ελαστικά του ποδηλάτου.
Κρατήστε σταθερό το ποδήλατο, λα‐
σκάρετε τη βίδα σύνδεσης για τη βάση
της μεσαίας τριβής των πεντάλ και στη
συνέχεια σηκώστε τη βάση της με‐
σαίας τριβής προς τα πάνω για την
αφαιρέσετε.
Επαναφορά του συστήματος πίσω
φορέα στην κλειστή θέση
Πιέστε τις βάσεις του μπράτσου του
πεντάλ μέσα στην υποδοχή του
μπράτσου όπως φαίνεται στην ει‐
κόνα.
Τοποθετήστε τη δέστρα και τραβήξτε
σφικτά όσο το δυνατόν πιο κάτω.

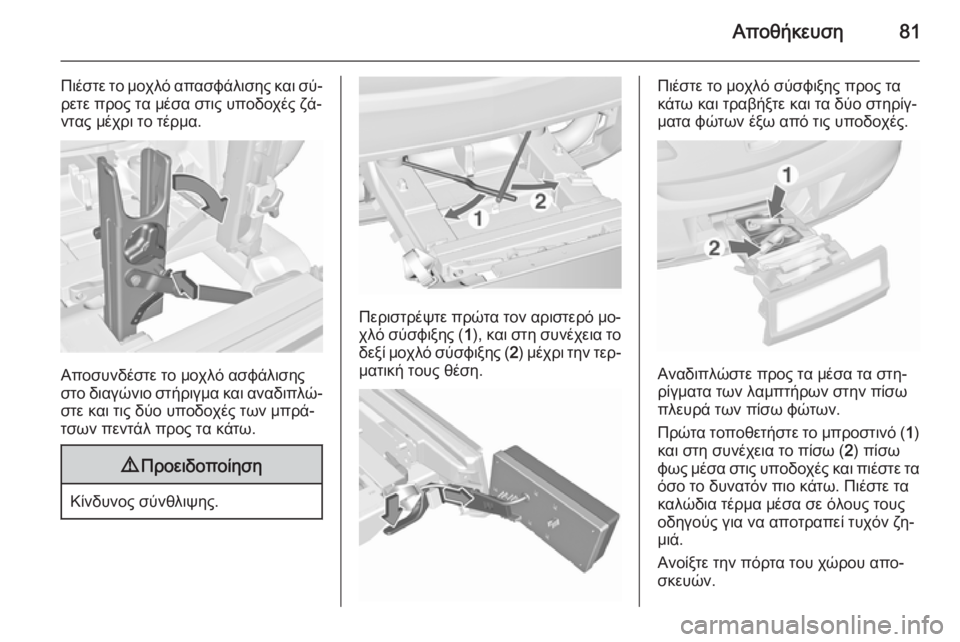

Αποθήκευση81
Πιέστε το μοχλό απασφάλισης και σύ‐
ρετε προς τα μέσα στις υποδοχές ζά‐
ντας μέχρι το τέρμα.
Αποσυνδέστε το μοχλό ασφάλισης
στο διαγώνιο στήριγμα και αναδιπλώ‐
στε και τις δύο υποδοχές των μπρά‐
τσων πεντάλ προς τα κάτω.
9 Προειδοποίηση
Κίνδυνος σύνθλιψης.
Περιστρέψτε πρώτα τον αριστερό μο‐
χλό σύσφιξης ( 1), και στη συνέχεια το
δεξί μοχλό σύσφιξης ( 2) μέχρι την τερ‐
ματική τους θέση.
Πιέστε το μοχλό σύσφιξης προς τα
κάτω και τραβήξτε και τα δύο στηρίγ‐ ματα φώτων έξω από τις υποδοχές.
Αναδιπλώστε προς τα μέσα τα στη‐
ρίγματα των λαμπτήρων στην πίσω
πλευρά των πίσω φώτων.
Πρώτα τοποθετήστε το μπροστινό ( 1)
και στη συνέχεια το πίσω ( 2) πίσω
φως μέσα στις υποδοχές και πιέστε τα όσο το δυνατόν πιο κάτω. Πιέστε τα
καλώδια τέρμα μέσα σε όλους τους
οδηγούς για να αποτραπεί τυχόν ζη‐ μιά.
Ανοίξτε την πόρτα του χώρου απο‐
σκευών.

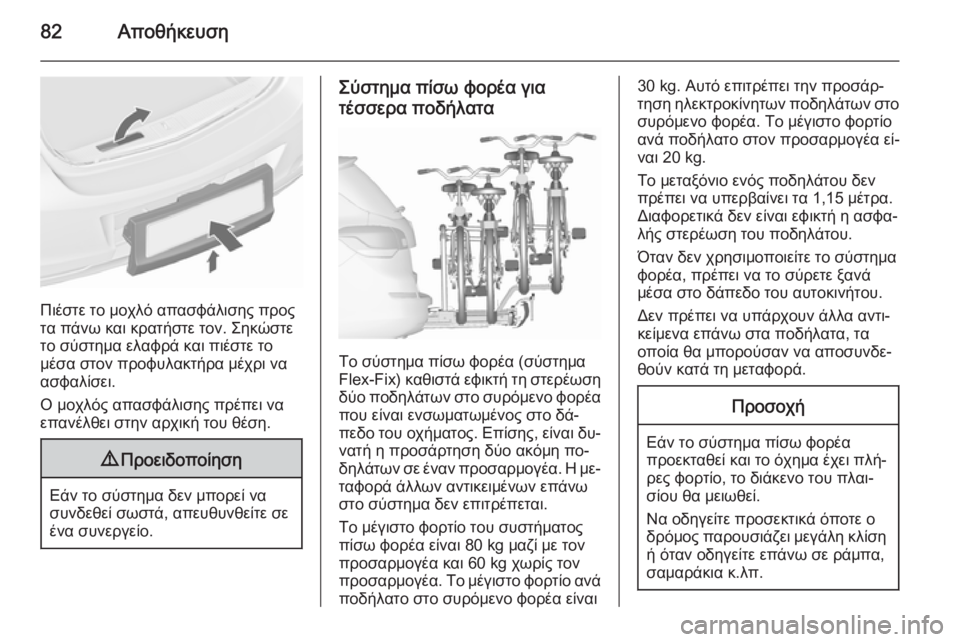

82Αποθήκευση
Πιέστε το μοχλό απασφάλισης προς
τα πάνω και κρατήστε τον. Σηκώστε
το σύστημα ελαφρά και πιέστε το
μέσα στον προφυλακτήρα μέχρι να
ασφαλίσει.
Ο μοχλός απασφάλισης πρέπει να
επανέλθει στην αρχική του θέση.
9 Προειδοποίηση
Εάν το σύστημα δεν μπορεί να
συνδεθεί σωστά, απευθυνθείτε σε
ένα συνεργείο.
Σύστημα πίσω φορέα για
τέσσερα ποδήλατα
Το σύστημα πίσω φορέα (σύστημα
Flex-Fix) καθιστά εφικτή τη στερέωση δύο ποδηλάτων στο συρόμενο φορέαπου είναι ενσωματωμένος στο δά‐
πεδο του οχήματος. Επίσης, είναι δυ‐
νατή η προσάρτηση δύο ακόμη πο‐
δηλάτων σε έναν προσαρμογέα. Η με‐ ταφορά άλλων αντικειμένων επάνω
στο σύστημα δεν επιτρέπεται.
Το μέγιστο φορτίο του συστήματος
πίσω φορέα είναι 80 kg μαζί με τον
προσαρμογέα και 60 kg χωρίς τον
προσαρμογέα. Το μέγιστο φορτίο ανά
ποδήλατο στο συρόμενο φορέα είναι
30 kg. Αυτό επιτρέπει την προσάρ‐
τηση ηλεκτροκίνητων ποδηλάτων στο
συρόμενο φορέα. Το μέγιστο φορτίο
ανά ποδήλατο στον προσαρμογέα εί‐
ναι 20 kg.
Το μεταξόνιο ενός ποδηλάτου δεν πρέπει να υπερβαίνει τα 1,15 μέτρα.
Διαφορετικά δεν είναι εφικτή η ασφα‐
λής στερέωση του ποδηλάτου.
Όταν δεν χρησιμοποιείτε το σύστημα
φορέα, πρέπει να το σύρετε ξανά
μέσα στο δάπεδο του αυτοκινήτου.
Δεν πρέπει να υπάρχουν άλλα αντι‐
κείμενα επάνω στα ποδήλατα, τα
οποία θα μπορούσαν να αποσυνδε‐
θούν κατά τη μεταφορά.Προσοχή
Εάν το σύστημα πίσω φορέα
προεκταθεί και το όχημα έχει πλή‐ ρες φορτίο, το διάκενο του πλαι‐
σίου θα μειωθεί.
Να οδηγείτε προσεκτικά όποτε ο
δρόμος παρουσιάζει μεγάλη κλίση
ή όταν οδηγείτε επάνω σε ράμπα,
σαμαράκια κ.λπ.

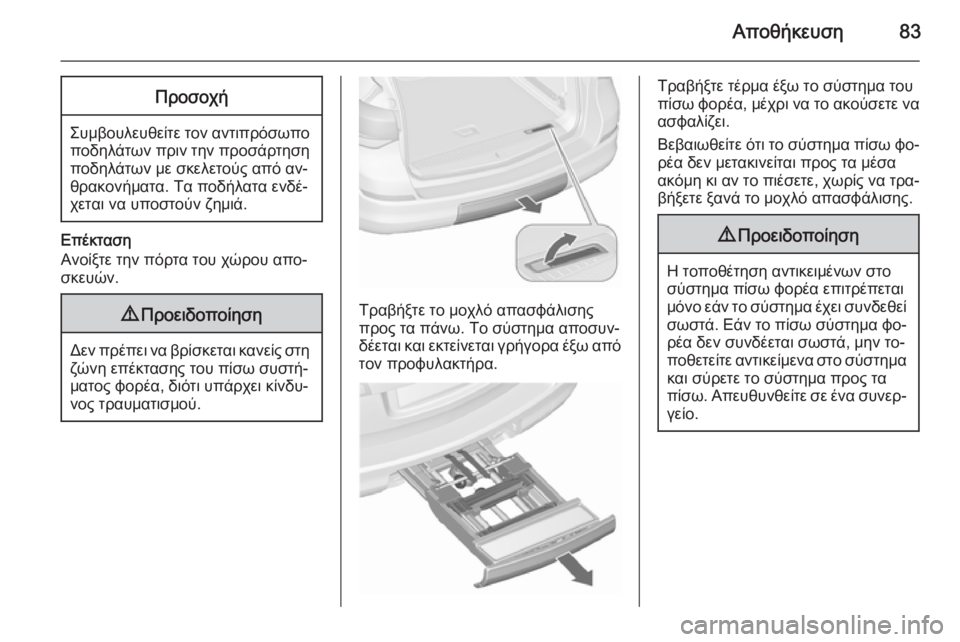

Αποθήκευση83Προσοχή
Συμβουλευθείτε τον αντιπρόσωποποδηλάτων πριν την προσάρτησηποδηλάτων με σκελετούς από αν‐
θρακονήματα. Τα ποδήλατα ενδέ‐
χεται να υποστούν ζημιά.
Επέκταση
Ανοίξτε την πόρτα του χώρου απο‐
σκευών.
9 Προειδοποίηση
Δεν πρέπει να βρίσκεται κανείς στη
ζώνη επέκτασης του πίσω συστή‐
ματος φορέα, διότι υπάρχει κίνδυ‐
νος τραυματισμού.
Τραβήξτε το μοχλό απασφάλισης προς τα πάνω. Το σύστημα αποσυν‐
δέεται και εκτείνεται γρήγορα έξω από τον προφυλακτήρα.
Τραβήξτε τέρμα έξω το σύστημα του
πίσω φορέα, μέχρι να το ακούσετε να ασφαλίζει.
Βεβαιωθείτε ότι το σύστημα πίσω φο‐
ρέα δεν μετακινείται προς τα μέσα
ακόμη κι αν το πιέσετε, χωρίς να τρα‐ βήξετε ξανά το μοχλό απασφάλισης.9 Προειδοποίηση
Η τοποθέτηση αντικειμένων στο
σύστημα πίσω φορέα επιτρέπεται
μόνο εάν το σύστημα έχει συνδεθεί σωστά. Εάν το πίσω σύστημα φο‐
ρέα δεν συνδέεται σωστά, μην το‐
ποθετείτε αντικείμενα στο σύστημα και σύρετε το σύστημα προς ταπίσω. Απευθυνθείτε σε ένα συνερ‐
γείο.

84Αποθήκευση
Ξεδιπλώστε τη βάση της πινακίδας
αριθμού κυκλοφορίας
Ανυψώστε τη βάση της πινακίδας
αριθμού κυκλοφορίας και αναδιπλώ‐
στε την προς τα πίσω.
Έκπτυξη πίσω φώτων
Εκπτύξτε και τα δύο πίσω φώτα.
Ασφαλίστε το σύστημα του πίσω
φορέα
Περιστρέψτε και τους δύο μοχλούς
σύσφιξης προς το πλάι, μέχρι να τερ‐
ματίσουν.
Διαφορετικά, η ασφαλής λειτουργία
δεν μπορεί να διασφαλιστεί.

Αποθήκευση85
Έκπτυξη υποδοχών ζαντών
Εκπτύξτε και τις δύο υποδοχές ζα‐
ντών.
Συναρμολόγηση της βάσης
ποδηλάτων
Ανυψώστε τη βάση στο πίσω μέρος
( 1 ) και τραβήξτε την προς τα πίσω.
Αναδιπλώστε προς τα πάνω τη
βάση ( 2).
Πιέστε προς τα κάτω τη βάση ( 1) και
περιστρέψτε τη λαβή ( 2) προς τα
πίσω για να ασφαλίσει.
Προσάρτηση του πρώτου ποδηλάτου

86Αποθήκευση
1. Γυρίστε τα πεντάλ στη θέση πουφαίνεται στην εικόνα και τοποθε‐
τήστε το ποδήλατο στην μπρο‐
στινή θέση της υποδοχής ζάντας.
Φροντίστε ώστε το ποδήλατο να
εδράζεται κεντραρισμένο στις
υποδοχές ζαντών.
2. Προσαρτήστε το μικρό βραχίονα στερέωσης στο σκελετό του πο‐
δηλάτου. Στρέψτε την ασφάλεια
δεξιόστροφα για να δέσει.
3. Στερεώστε και τους δύο τροχούς του ποδηλάτου στις υποδοχές ζά‐
ντας, χρησιμοποιώντας τους ιμά‐
ντες συγκράτησης.
4. Ελέγξτε το ποδήλατο για να βε‐ βαιωθείτε ότι έχει στερεωθεί καλά.
Προσοχή
Βεβαιωθείτε ότι το διάκενο ανά‐
μεσα στο ποδήλατο και το όχημα
είναι τουλάχιστον 5 cm. Εάν είναι
απαραίτητο, λασκάρετε το τιμόνι
και στρίψτε το προς τα πλάι.
Προσάρτηση του προσαρμογέα
Κατά τη μεταφορά περισσότερων από
δύο ποδηλάτων, ο προσαρμογέας
πρέπει να στερεωθεί πριν προσαρτη‐
θεί το δεύτερο ποδήλατο.
1. Εφαρμόστε τον προσαρμογέα στο
σύστημα πίσω φορέα, όπως υπο‐
δεικνύεται στην εικόνα.

Αποθήκευση87
2. Στρέψτε το μοχλό (1) προς τα
εμπρός και κρατήστε τον και, στη
συνέχεια, κατεβάστε τον προσαρ‐
μογέα ( 2) στο πίσω μέρος.
3. Αποδεσμεύστε το μοχλό και ελέγξτε εάν ο προσαρμογέας έχει
ασφαλίσει καλά.4. Περάστε τον ιμάντα που είναι προ‐
σαρτημένος στον προσαρμογέα
κάτω από το μοχλό για να αναδι‐
πλώσετε προς τα πίσω το σύ‐
στημα πίσω φορέα. Δέστε τον ιμά‐
ντα.
Προσάρτηση περισσότερων
ποδηλάτων
Η διαδικασία προσάρτησης περισσό‐
τερων ποδηλάτων είναι παρόμοια με
τη διαδικασία προσάρτησης του πρώ‐
του ποδηλάτου. Επιπλέον, πρέπει να
συνυπολογίσετε ορισμένα βήματα:
1. Προτού τοποθετήσετε το ποδή‐ λατο, να ξεδιπλώνετε πάντοτε τις
υποδοχές ζαντών για το επόμενο
ποδήλατο, εάν κριθεί απαραίτητο.
2. Να περιστρέφετε πάντοτε τα πε‐ ντάλ στην κατάλληλη θέση πριν
την τοποθέτηση του ποδηλάτου.
3. Τοποθετήστε τα ποδήλατα στο σύστημα πίσω φορέα, ευθυγραμ‐
μίζοντας εναλλάξ προς τα αρι‐
στερά και προς τα δεξιά.
4. Ευθυγραμμίστε τα ποδήλατα με εκείνο που τοποθετήσατε προη‐
γουμένως. Οι πλήμνες τροχών
των ποδηλάτων δεν θα πρέπει να
έρχονται σε επαφή μεταξύ τους.

88Αποθήκευση
5. Προσαρτήστε τα ποδήλατα μεβραχίονες στερέωσης και ασφά‐
λειες ιμάντων, όπως περιγράφεται
για το πρώτο ποδήλατο. Οι βρα‐
χίονες στερέωσης θα πρέπει να
στερεωθούν σε παράλληλη διά‐
ταξη.
Χρησιμοποιήστε το μακρύ βρα‐
χίονα στερέωσης για να προσαρ‐
τήσετε το δεύτερο ποδήλατο στη
βάση.
Χρησιμοποιήστε το μακρύτερο
βοηθητικό βραχίονα στερέωσης
για να προσαρτήσετε το τρίτο πο‐
δήλατο στη βάση.Χρησιμοποιήστε τον κοντό βοη‐
θητικό βραχίονα στερέωσης για
να προσαρτήσετε το τέταρτο πο‐
δήλατο. Ο βραχίονας πρέπει να
στερεωθεί ανάμεσα στους σκελε‐
τούς τρίτου και τέταρτου ποδηλά‐
του.
6. Επίσης, στερεώστε και τους δύο τροχούς του τέταρτου ποδηλάτου
στις υποδοχές τροχών χρησιμο‐
ποιώντας τους ιμάντες στερέω‐
σης.
Συνιστάται η προσάρτηση μιας προει‐ δοποιητικής πινακίδας στο τέρμα
πίσω μέρος του ποδηλάτου για καλύ‐
τερη ορατότητα.
Ανάσυρση του συστήματος πίσω
φορέα προς τα πίσω
Το σύστημα πίσω φορέα μπορεί να
ανασυρθεί προς τα πίσω, παρέχο‐
ντας πρόσβαση στο χώρο απο‐
σκευών.
■ Χωρίς προσαρτημένο προσαρμο‐ γέα:
