OPEL ASTRA J 2015 Instruktionsbok

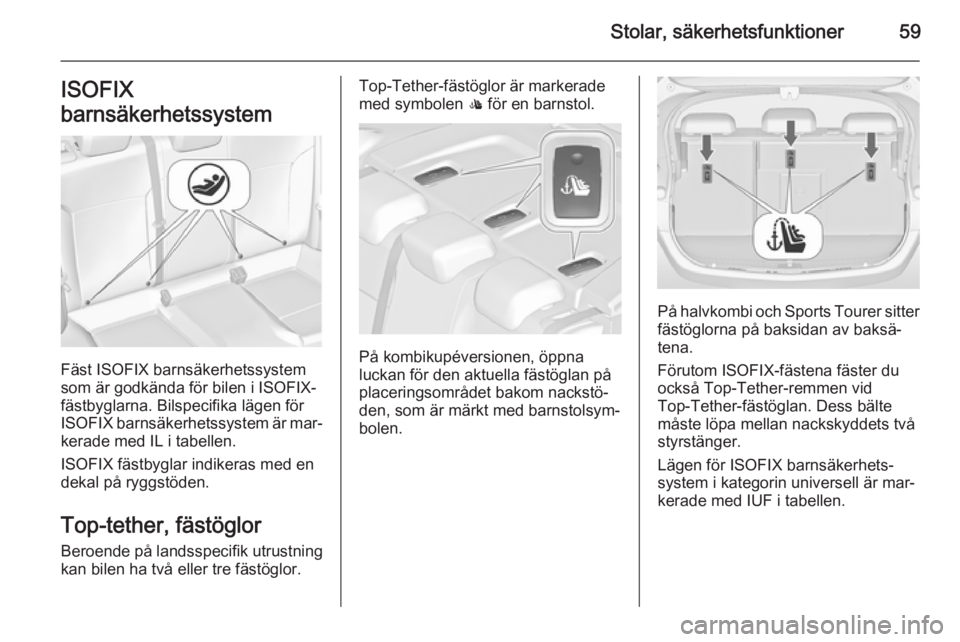

Stolar, säkerhetsfunktioner59ISOFIX
barnsäkerhetssystem
Fäst ISOFIX barnsäkerhetssystem
som är godkända för bilen i ISOFIX-
fästbyglarna. Bilspecifika lägen för
ISOFIX barnsäkerhetssystem är mar‐
kerade med IL i tabellen.
ISOFIX fästbyglar indikeras med en
dekal på ryggstöden.
Top-tether, fästöglor Beroende på landsspecifik utrustning
kan bilen ha två eller tre fästöglor.
Top-Tether-fästöglor är markerade
med symbolen : för en barnstol.
På kombikupéversionen, öppna
luckan för den aktuella fästöglan på
placeringsområdet bakom nackstö‐
den, som är märkt med barnstolsym‐
bolen.
På halvkombi och Sports Tourer sitter
fästöglorna på baksidan av baksä‐ tena.
Förutom ISOFIX-fästena fäster du
också Top-Tether-remmen vid
Top-Tether-fästöglan. Dess bälte
måste löpa mellan nackskyddets två
styrstänger.
Lägen för ISOFIX barnsäkerhets‐
system i kategorin universell är mar‐ kerade med IUF i tabellen.

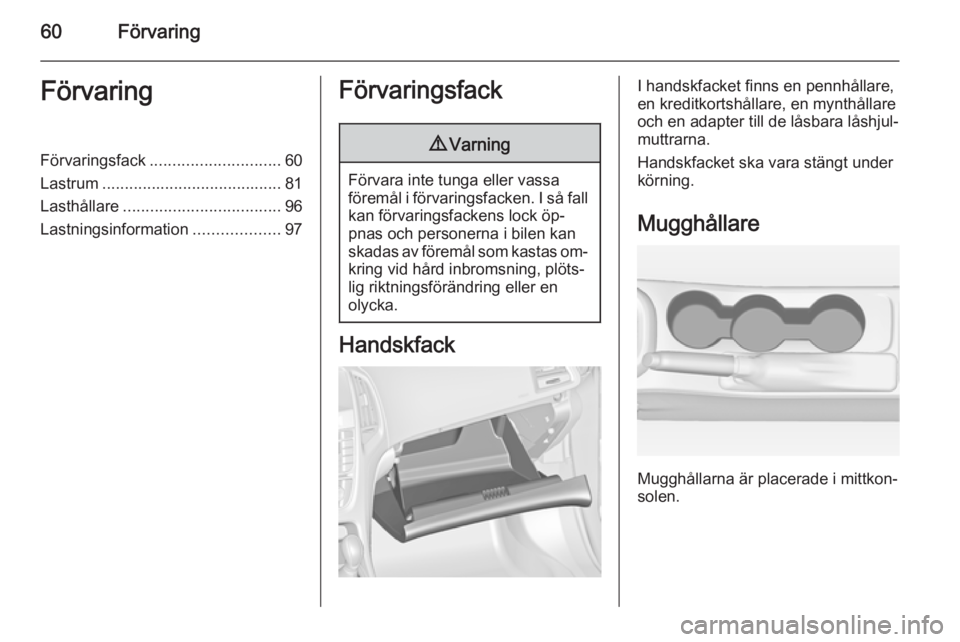

60FörvaringFörvaringFörvaringsfack............................. 60
Lastrum ........................................ 81
Lasthållare ................................... 96
Lastningsinformation ...................97Förvaringsfack9Varning
Förvara inte tunga eller vassa
föremål i förvaringsfacken. I så fall kan förvaringsfackens lock öp‐
pnas och personerna i bilen kan
skadas av föremål som kastas om‐ kring vid hård inbromsning, plöts‐
lig riktningsförändring eller en
olycka.
Handskfack
I handskfacket finns en pennhållare,
en kreditkortshållare, en mynthållare
och en adapter till de låsbara låshjul‐
muttrarna.
Handskfacket ska vara stängt under
körning.
Mugghållare
Mugghållarna är placerade i mittkon‐
solen.

Förvaring61

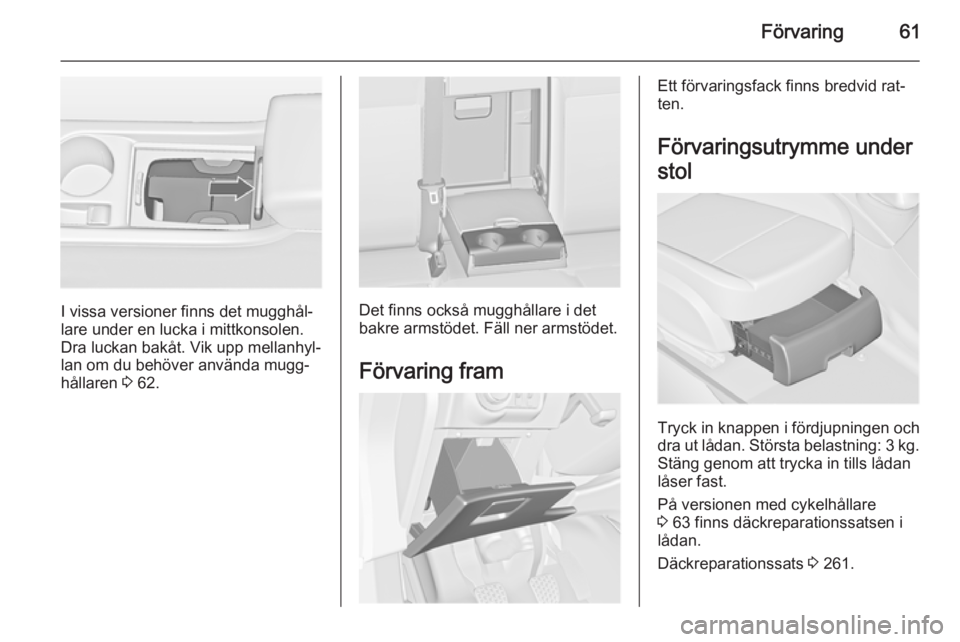

I vissa versioner finns det mugghål‐
lare under en lucka i mittkonsolen. Dra luckan bakåt. Vik upp mellanhyl‐
lan om du behöver använda mugg‐
hållaren 3 62.Det finns också mugghållare i det
bakre armstödet. Fäll ner armstödet.
Förvaring fram
Ett förvaringsfack finns bredvid rat‐
ten.
Förvaringsutrymme under
stol
Tryck in knappen i fördjupningen och
dra ut lådan. Största belastning: 3 kg .
Stäng genom att trycka in tills lådan
låser fast.
På versionen med cykelhållare
3 63 finns däckreparationssatsen i
lådan.
Däckreparationssats 3 261.

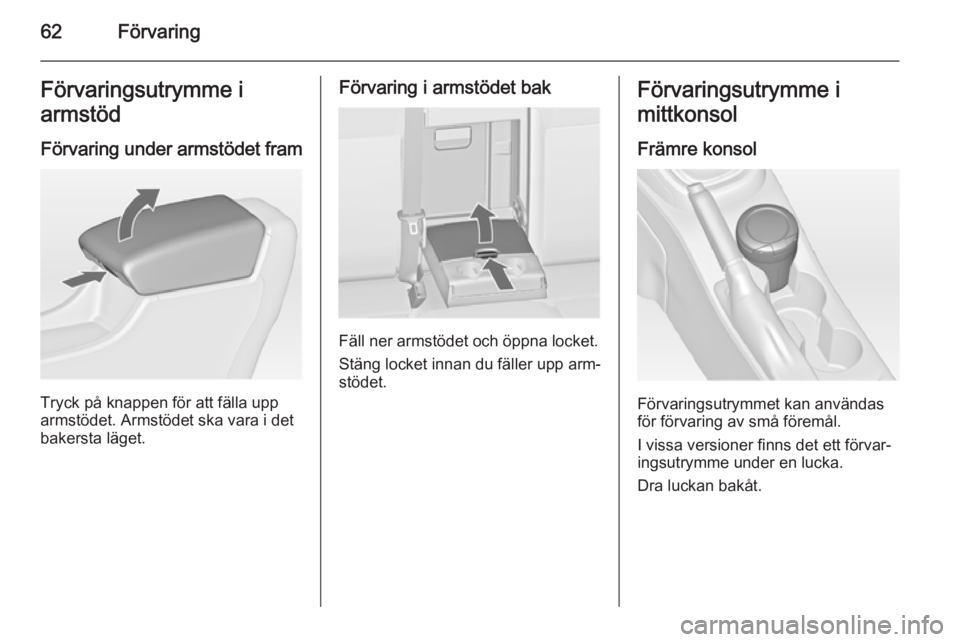

62FörvaringFörvaringsutrymme i
armstöd
Förvaring under armstödet fram
Tryck på knappen för att fälla upp
armstödet. Armstödet ska vara i det
bakersta läget.
Förvaring i armstödet bak
Fäll ner armstödet och öppna locket.
Stäng locket innan du fäller upp arm‐
stödet.
Förvaringsutrymme i
mittkonsol
Främre konsol
Förvaringsutrymmet kan användas
för förvaring av små föremål.
I vissa versioner finns det ett förvar‐
ingsutrymme under en lucka.
Dra luckan bakåt.

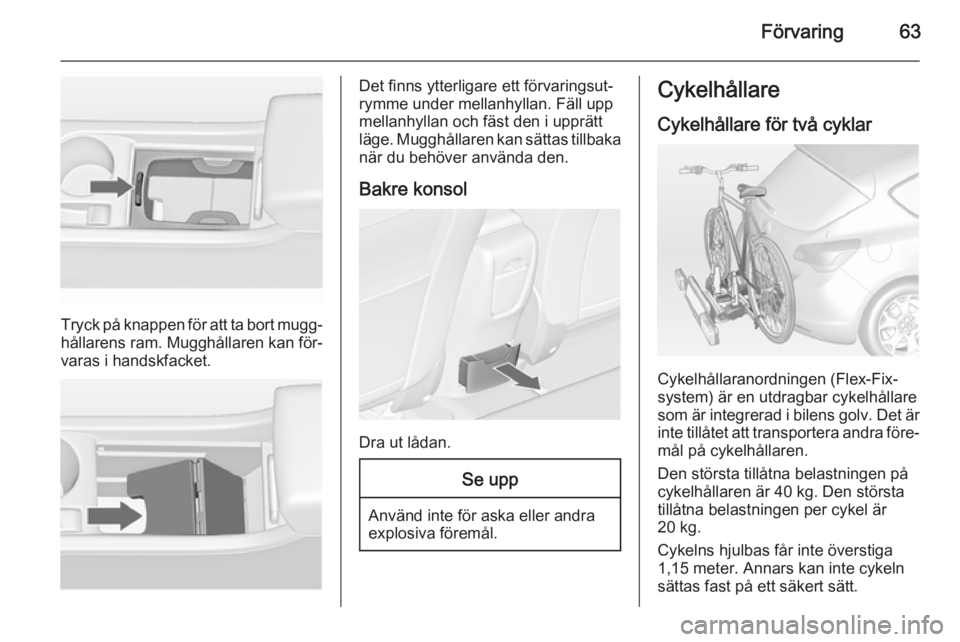

Förvaring63
Tryck på knappen för att ta bort mugg‐
hållarens ram. Mugghållaren kan för‐
varas i handskfacket.
Det finns ytterligare ett förvaringsut‐
rymme under mellanhyllan. Fäll upp
mellanhyllan och fäst den i upprätt
läge. Mugghållaren kan sättas tillbaka när du behöver använda den.
Bakre konsol
Dra ut lådan.
Se upp
Använd inte för aska eller andra
explosiva föremål.
Cykelhållare
Cykelhållare för två cyklar
Cykelhållaranordningen (Flex-Fix-
system) är en utdragbar cykelhållare
som är integrerad i bilens golv. Det är inte tillåtet att transportera andra före‐
mål på cykelhållaren.
Den största tillåtna belastningen på
cykelhållaren är 40 kg. Den största
tillåtna belastningen per cykel är
20 kg.
Cykelns hjulbas får inte överstiga
1,15 meter. Annars kan inte cykeln
sättas fast på ett säkert sätt.

64Förvaring

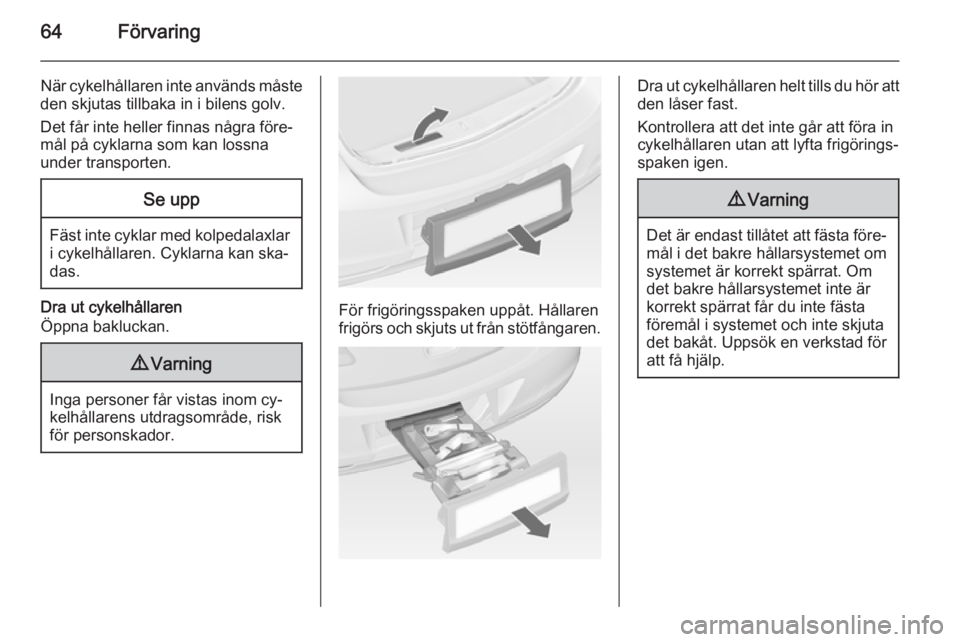

När cykelhållaren inte används måste
den skjutas tillbaka in i bilens golv.
Det får inte heller finnas några före‐
mål på cyklarna som kan lossna
under transporten.Se upp
Fäst inte cyklar med kolpedalaxlar i cykelhållaren. Cyklarna kan ska‐
das.
Dra ut cykelhållaren
Öppna bakluckan.
9 Varning
Inga personer får vistas inom cy‐
kelhållarens utdragsområde, risk
för personskador.
För frigöringsspaken uppåt. Hållaren
frigörs och skjuts ut från stötfångaren.
Dra ut cykelhållaren helt tills du hör att den låser fast.
Kontrollera att det inte går att föra in
cykelhållaren utan att lyfta frigörings‐
spaken igen.9 Varning
Det är endast tillåtet att fästa före‐
mål i det bakre hållarsystemet om
systemet är korrekt spärrat. Om
det bakre hållarsystemet inte är
korrekt spärrat får du inte fästa
föremål i systemet och inte skjuta
det bakåt. Uppsök en verkstad för
att få hjälp.

Förvaring65

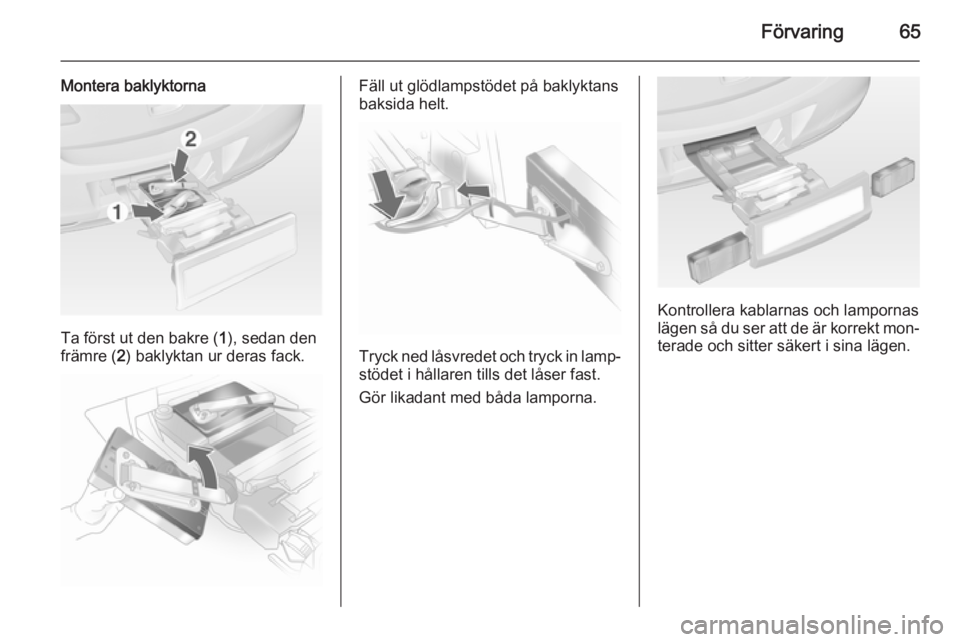

Montera baklyktorna
Ta först ut den bakre (1), sedan den
främre ( 2) baklyktan ur deras fack.
Fäll ut glödlampstödet på baklyktans
baksida helt.
Tryck ned låsvredet och tryck in lamp‐ stödet i hållaren tills det låser fast.
Gör likadant med båda lamporna.
Kontrollera kablarnas och lampornas
lägen så du ser att de är korrekt mon‐ terade och sitter säkert i sina lägen.

66Förvaring

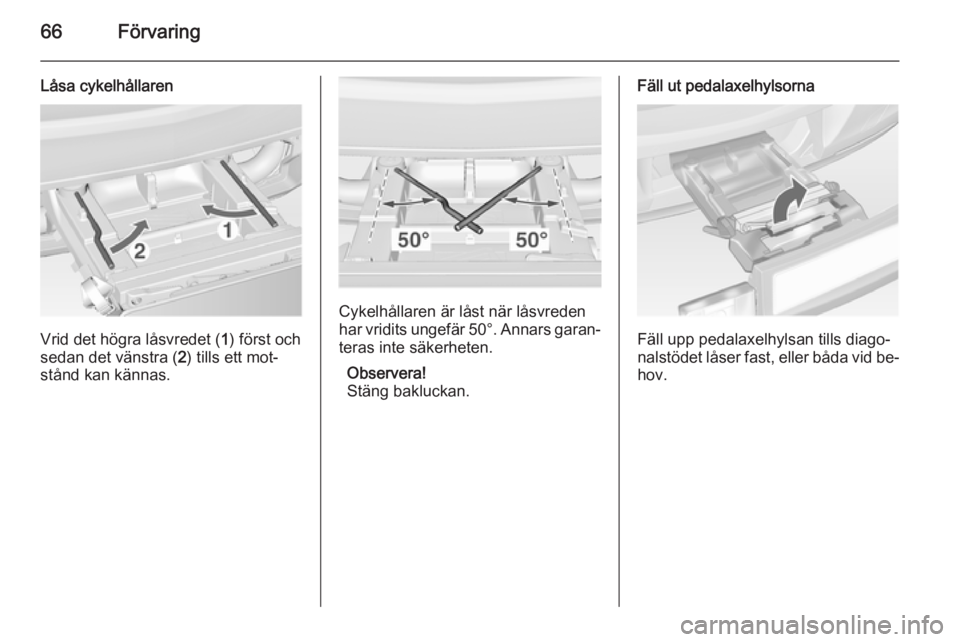

Låsa cykelhållaren
Vrid det högra låsvredet (1) först och
sedan det vänstra ( 2) tills ett mot‐
stånd kan kännas.
Cykelhållaren är låst när låsvreden
har vridits ungefär 50°. Annars garan‐
teras inte säkerheten.
Observera!
Stäng bakluckan.
Fäll ut pedalaxelhylsorna
Fäll upp pedalaxelhylsan tills diago‐
nalstödet låser fast, eller båda vid be‐ hov.

Förvaring67

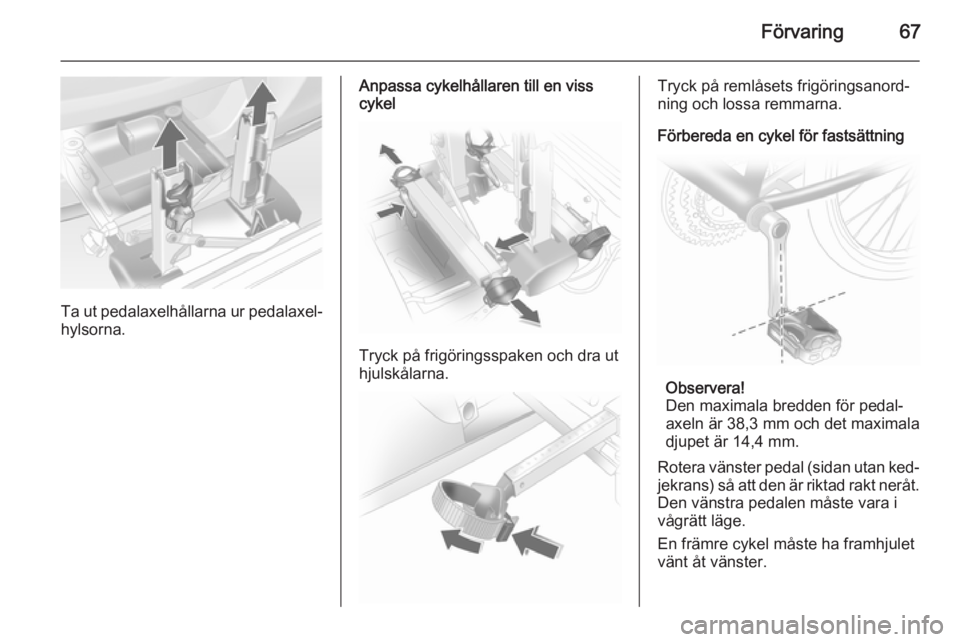

Ta ut pedalaxelhållarna ur pedalaxel‐
hylsorna.
Anpassa cykelhållaren till en viss
cykel
Tryck på frigöringsspaken och dra ut
hjulskålarna.
Tryck på remlåsets frigöringsanord‐
ning och lossa remmarna.
Förbereda en cykel för fastsättning
Observera!
Den maximala bredden för pedal‐
axeln är 38,3 mm och det maximala
djupet är 14,4 mm.
Rotera vänster pedal (sidan utan ked‐
jekrans) så att den är riktad rakt neråt. Den vänstra pedalen måste vara i
vågrätt läge.
En främre cykel måste ha framhjulet
vänt åt vänster.

68Förvaring

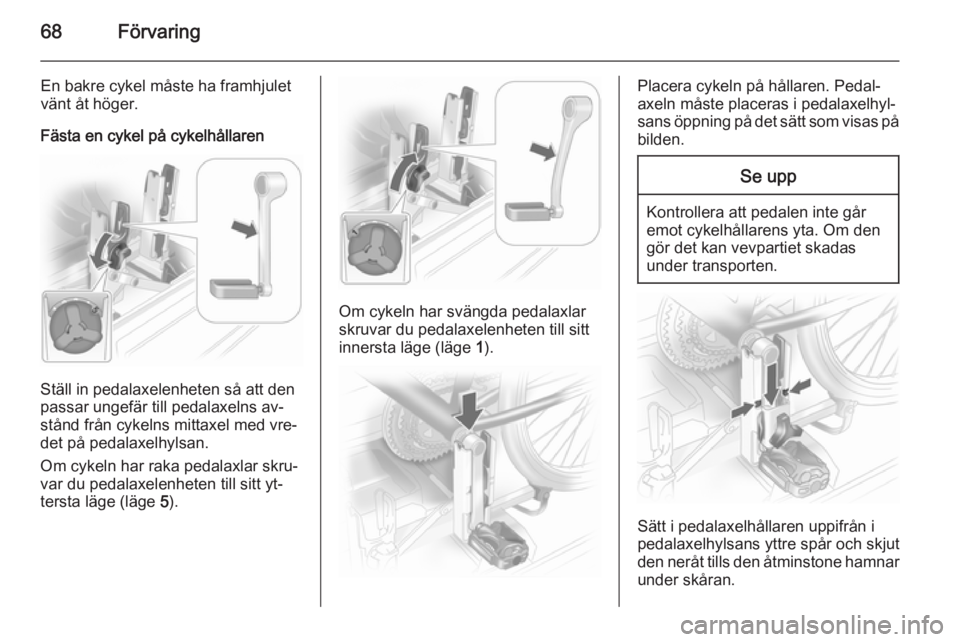

En bakre cykel måste ha framhjulet
vänt åt höger.
Fästa en cykel på cykelhållaren
Ställ in pedalaxelenheten så att den
passar ungefär till pedalaxelns av‐ stånd från cykelns mittaxel med vre‐
det på pedalaxelhylsan.
Om cykeln har raka pedalaxlar skru‐
var du pedalaxelenheten till sitt yt‐
tersta läge (läge 5).
Om cykeln har svängda pedalaxlar
skruvar du pedalaxelenheten till sitt
innersta läge (läge 1).
Placera cykeln på hållaren. Pedal‐
axeln måste placeras i pedalaxelhyl‐
sans öppning på det sätt som visas på
bilden.Se upp
Kontrollera att pedalen inte går
emot cykelhållarens yta. Om den
gör det kan vevpartiet skadas
under transporten.
Sätt i pedalaxelhållaren uppifrån i
pedalaxelhylsans yttre spår och skjut
den neråt tills den åtminstone hamnar
under skåran.
