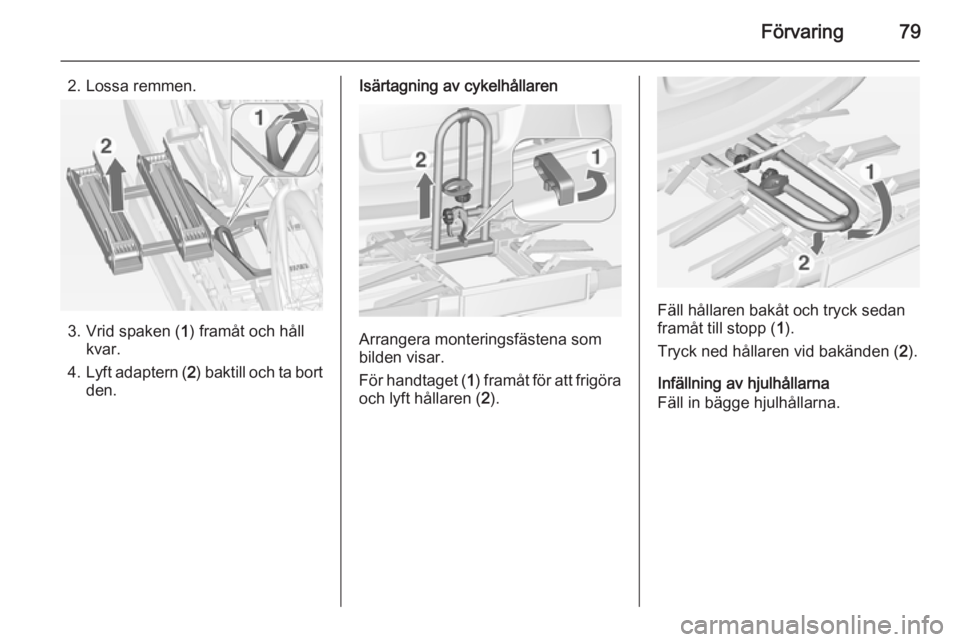

Förvaring79
2. Lossa remmen.
3. Vrid spaken (1) framåt och håll
kvar.
4. Lyft adaptern ( 2) baktill och ta bort
den.
Isärtagning av cykelhållaren
Arrangera monteringsfästena som
bilden visar.
För handtaget ( 1) framåt för att frigöra
och lyft hållaren ( 2).
Fäll hållaren bakåt och tryck sedan
framåt till stopp ( 1).
Tryck ned hållaren vid bakänden ( 2).
Infällning av hjulhållarna
Fäll in bägge hjulhållarna.

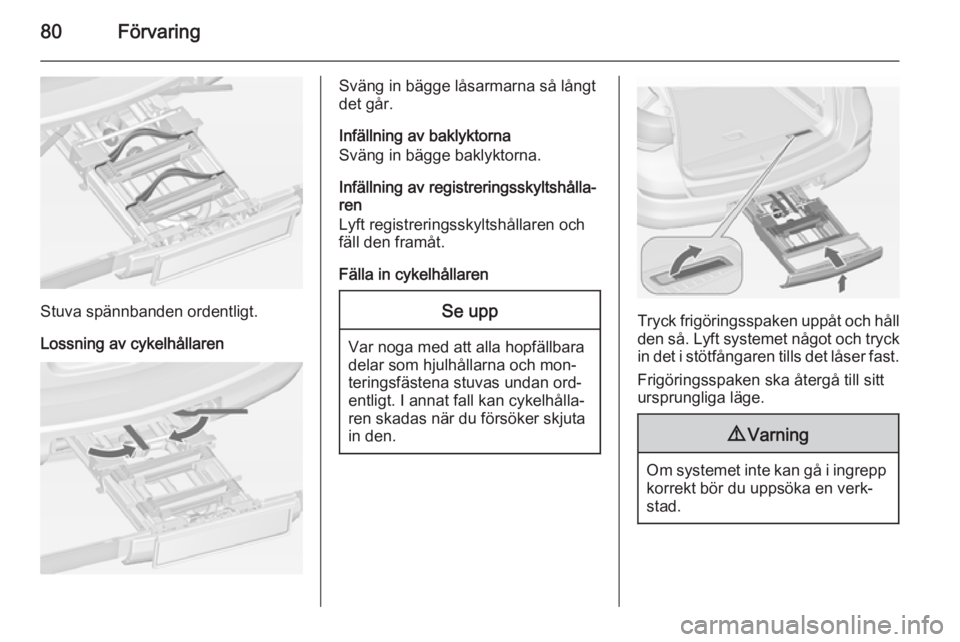

80Förvaring
Stuva spännbanden ordentligt.
Lossning av cykelhållaren
Sväng in bägge låsarmarna så långt
det går.
Infällning av baklyktorna
Sväng in bägge baklyktorna.
Infällning av registreringsskyltshålla‐
ren
Lyft registreringsskyltshållaren och fäll den framåt.
Fälla in cykelhållarenSe upp
Var noga med att alla hopfällbara
delar som hjulhållarna och mon‐
teringsfästena stuvas undan ord‐
entligt. I annat fall kan cykelhålla‐
ren skadas när du försöker skjuta
in den.
Tryck frigöringsspaken uppåt och håll
den så. Lyft systemet något och tryck in det i stötfångaren tills det låser fast.
Frigöringsspaken ska återgå till sitt
ursprungliga läge.
9 Varning
Om systemet inte kan gå i ingrepp
korrekt bör du uppsöka en verk‐stad.

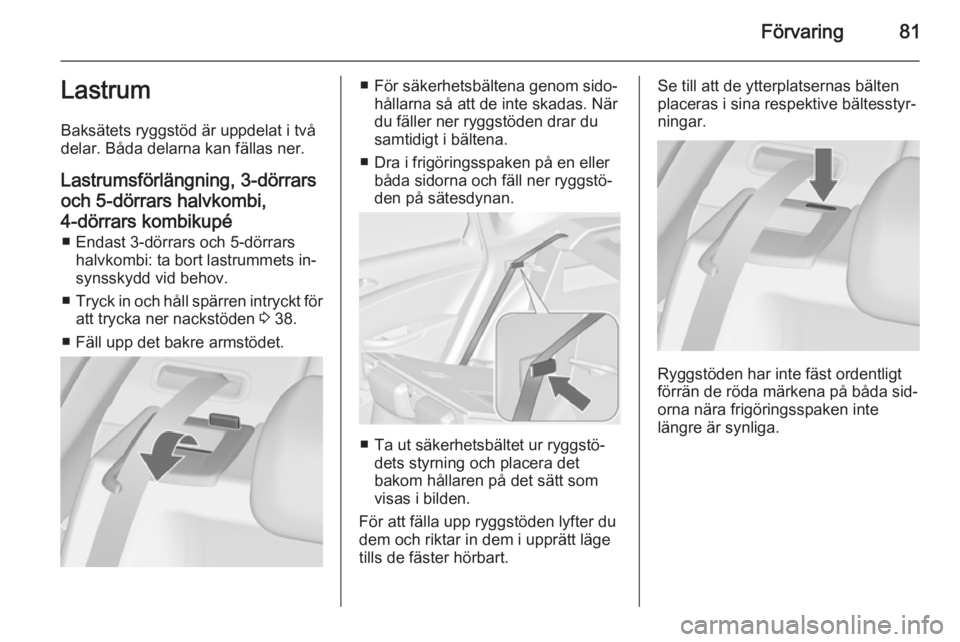

Förvaring81Lastrum
Baksätets ryggstöd är uppdelat i två
delar. Båda delarna kan fällas ner.
Lastrumsförlängning, 3-dörrars
och 5-dörrars halvkombi,
4-dörrars kombikupé ■ Endast 3-dörrars och 5-dörrars halvkombi: ta bort lastrummets in‐
synsskydd vid behov.
■ Tryck in och håll spärren intryckt för
att trycka ner nackstöden 3 38.
■ Fäll upp det bakre armstödet.■ För säkerhetsbältena genom sido‐ hållarna så att de inte skadas. När
du fäller ner ryggstöden drar du
samtidigt i bältena.
■ Dra i frigöringsspaken på en eller båda sidorna och fäll ner ryggstö‐
den på sätesdynan.
■ Ta ut säkerhetsbältet ur ryggstö‐ dets styrning och placera det
bakom hållaren på det sätt som
visas i bilden.
För att fälla upp ryggstöden lyfter du
dem och riktar in dem i upprätt läge tills de fäster hörbart.
Se till att de ytterplatsernas bälten
placeras i sina respektive bältesstyr‐
ningar.
Ryggstöden har inte fäst ordentligt
förrän de röda märkena på båda sid‐ orna nära frigöringsspaken inte
längre är synliga.

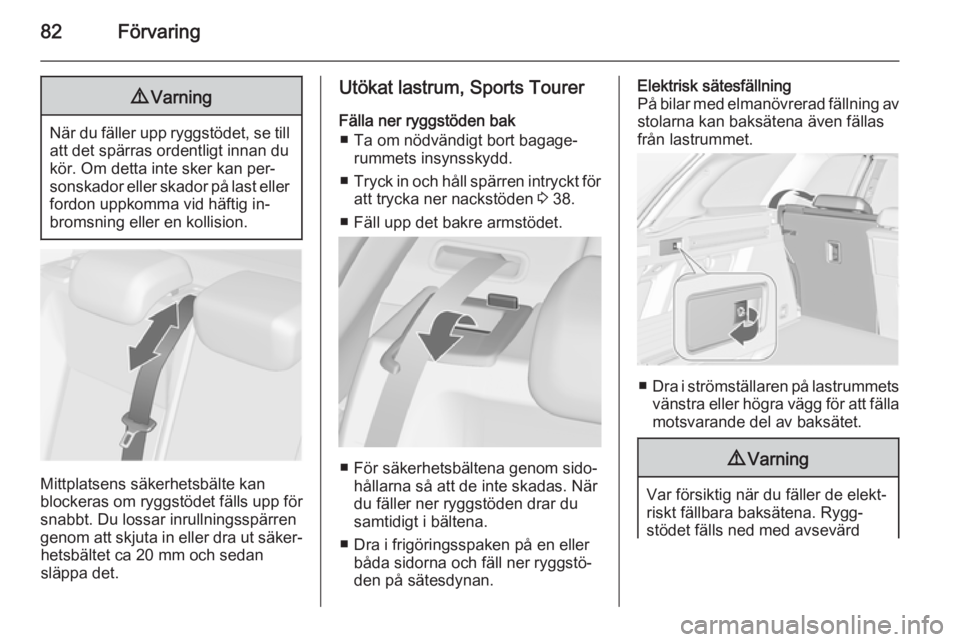

82Förvaring9Varning
När du fäller upp ryggstödet, se till
att det spärras ordentligt innan du
kör. Om detta inte sker kan per‐ sonskador eller skador på last eller
fordon uppkomma vid häftig in‐
bromsning eller en kollision.
Mittplatsens säkerhetsbälte kan
blockeras om ryggstödet fälls upp för
snabbt. Du lossar inrullningsspärren
genom att skjuta in eller dra ut säker‐
hetsbältet ca 20 mm och sedan
släppa det.
Utökat lastrum, Sports Tourer
Fälla ner ryggstöden bak ■ Ta om nödvändigt bort bagage‐ rummets insynsskydd.
■ Tryck in och håll spärren intryckt för
att trycka ner nackstöden 3 38.
■ Fäll upp det bakre armstödet.
■ För säkerhetsbältena genom sido‐ hållarna så att de inte skadas. När
du fäller ner ryggstöden drar du
samtidigt i bältena.
■ Dra i frigöringsspaken på en eller båda sidorna och fäll ner ryggstö‐
den på sätesdynan.
Elektrisk sätesfällning
På bilar med elmanövrerad fällning av stolarna kan baksätena även fällas
från lastrummet.
■ Dra i strömställaren på lastrummets
vänstra eller högra vägg för att fälla
motsvarande del av baksätet.
9 Varning
Var försiktig när du fäller de elekt‐
riskt fällbara baksätena. Rygg‐
stödet fälls ned med avsevärd

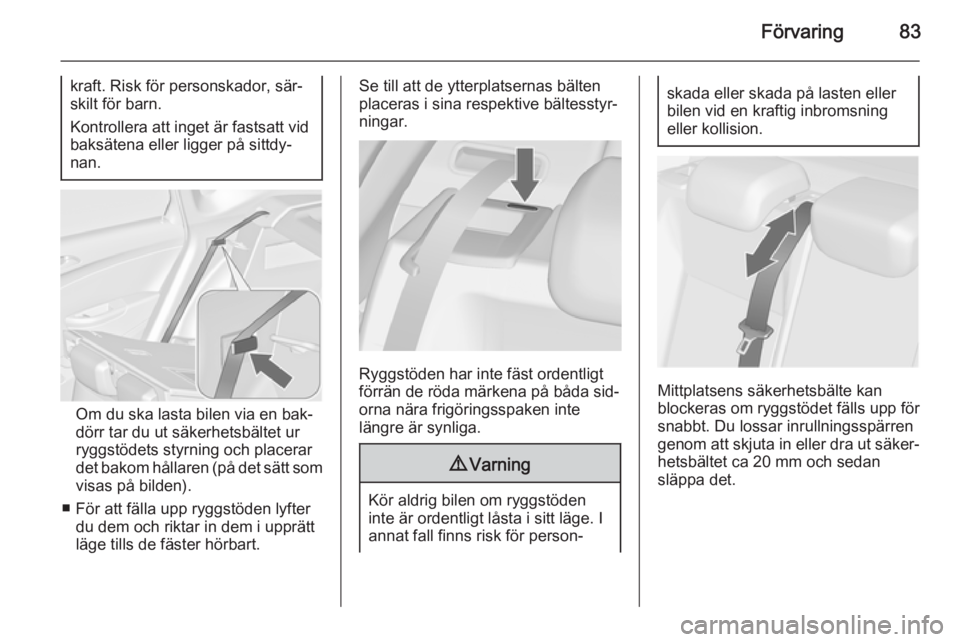

Förvaring83
kraft. Risk för personskador, sär‐
skilt för barn.
Kontrollera att inget är fastsatt vid
baksätena eller ligger på sittdy‐
nan.
Om du ska lasta bilen via en bak‐
dörr tar du ut säkerhetsbältet ur
ryggstödets styrning och placerar
det bakom hållaren (på det sätt som
visas på bilden).
■ För att fälla upp ryggstöden lyfter du dem och riktar in dem i upprätt
läge tills de fäster hörbart.
Se till att de ytterplatsernas bälten
placeras i sina respektive bältesstyr‐
ningar.
Ryggstöden har inte fäst ordentligt
förrän de röda märkena på båda sid‐ orna nära frigöringsspaken inte
längre är synliga.
9 Varning
Kör aldrig bilen om ryggstöden
inte är ordentligt låsta i sitt läge. I
annat fall finns risk för person‐
skada eller skada på lasten eller
bilen vid en kraftig inbromsning
eller kollision.
Mittplatsens säkerhetsbälte kan
blockeras om ryggstödet fälls upp för
snabbt. Du lossar inrullningsspärren
genom att skjuta in eller dra ut säker‐
hetsbältet ca 20 mm och sedan
släppa det.

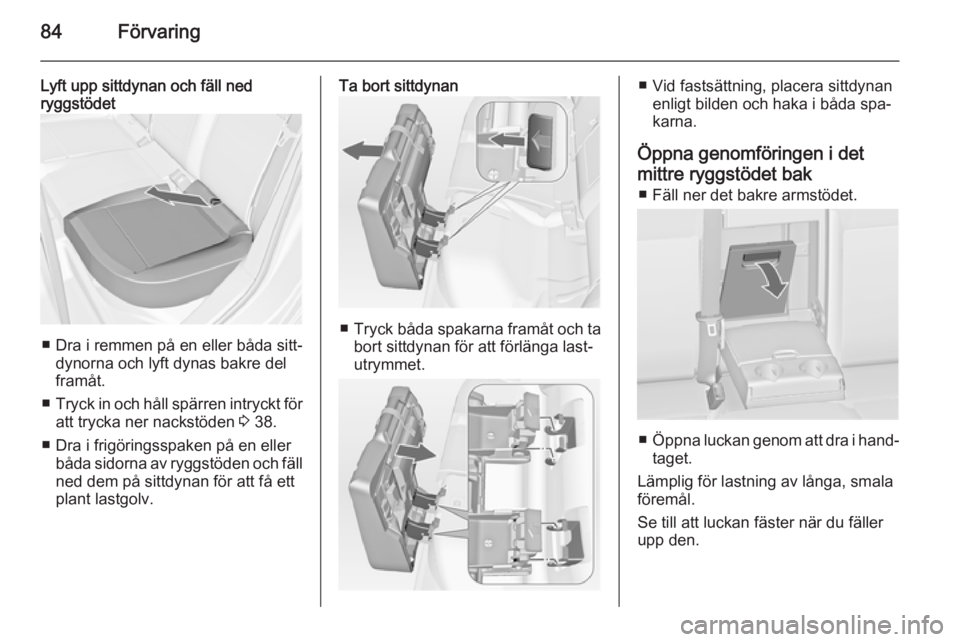

84Förvaring
Lyft upp sittdynan och fäll ned
ryggstödet
■ Dra i remmen på en eller båda sitt‐
dynorna och lyft dynas bakre del
framåt.
■ Tryck in och håll spärren intryckt för
att trycka ner nackstöden 3 38.
■ Dra i frigöringsspaken på en eller båda sidorna av ryggstöden och fäll
ned dem på sittdynan för att få ett
plant lastgolv.
Ta bort sittdynan
■ Tryck båda spakarna framåt och ta
bort sittdynan för att förlänga last‐
utrymmet.
■ Vid fastsättning, placera sittdynan enligt bilden och haka i båda spa‐
karna.
Öppna genomföringen i det
mittre ryggstödet bak ■ Fäll ner det bakre armstödet.
■ Öppna luckan genom att dra i hand‐
taget.
Lämplig för lastning av långa, smala föremål.
Se till att luckan fäster när du fäller
upp den.

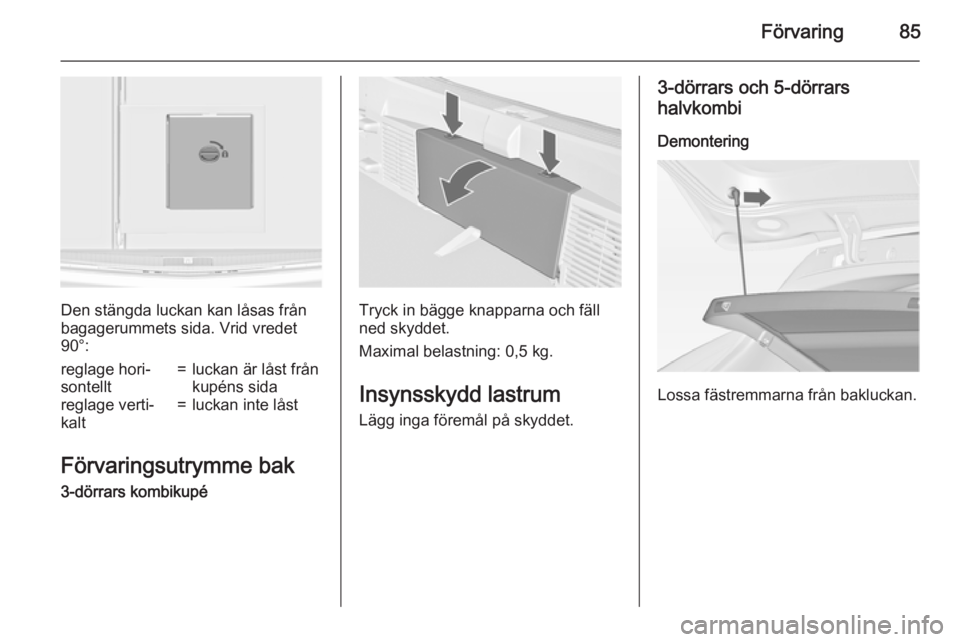

Förvaring85
Den stängda luckan kan låsas från
bagagerummets sida. Vrid vredet
90°:
reglage hori‐
sontellt=luckan är låst från
kupéns sidareglage verti‐
kalt=luckan inte låst
Förvaringsutrymme bak
3-dörrars kombikupé
Tryck in bägge knapparna och fäll
ned skyddet.
Maximal belastning: 0,5 kg.
Insynsskydd lastrum Lägg inga föremål på skyddet.
3-dörrars och 5-dörrarshalvkombi
Demontering
Lossa fästremmarna från bakluckan.

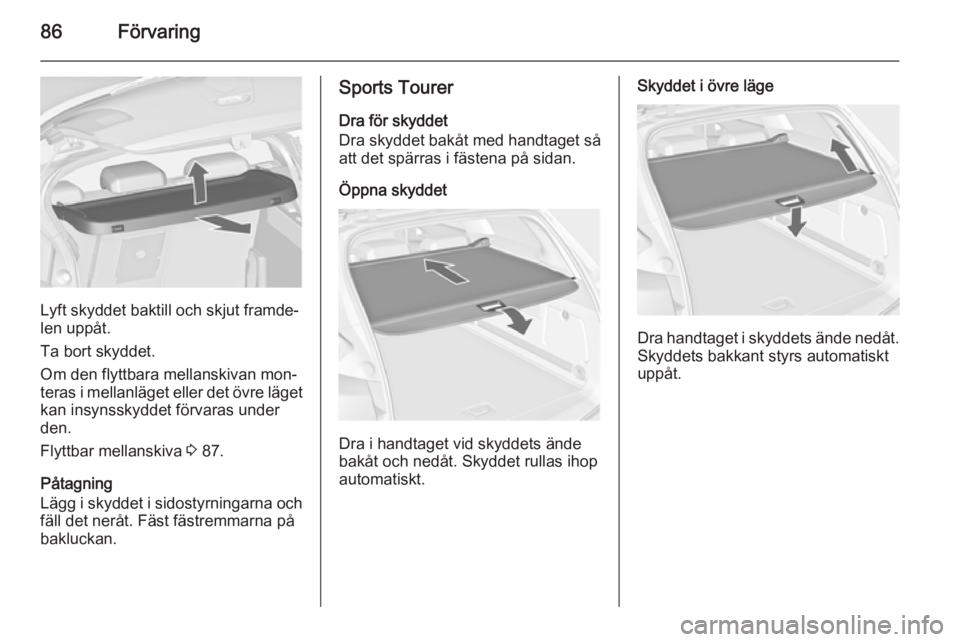

86Förvaring
Lyft skyddet baktill och skjut framde‐
len uppåt.
Ta bort skyddet.
Om den flyttbara mellanskivan mon‐
teras i mellanläget eller det övre läget
kan insynsskyddet förvaras under
den.
Flyttbar mellanskiva 3 87.
Påtagning
Lägg i skyddet i sidostyrningarna och
fäll det neråt. Fäst fästremmarna på
bakluckan.
Sports Tourer
Dra för skyddet
Dra skyddet bakåt med handtaget så
att det spärras i fästena på sidan.
Öppna skyddet
Dra i handtaget vid skyddets ände
bakåt och nedåt. Skyddet rullas ihop
automatiskt.
Skyddet i övre läge
Dra handtaget i skyddets ände nedåt. Skyddets bakkant styrs automatiskt
uppåt.

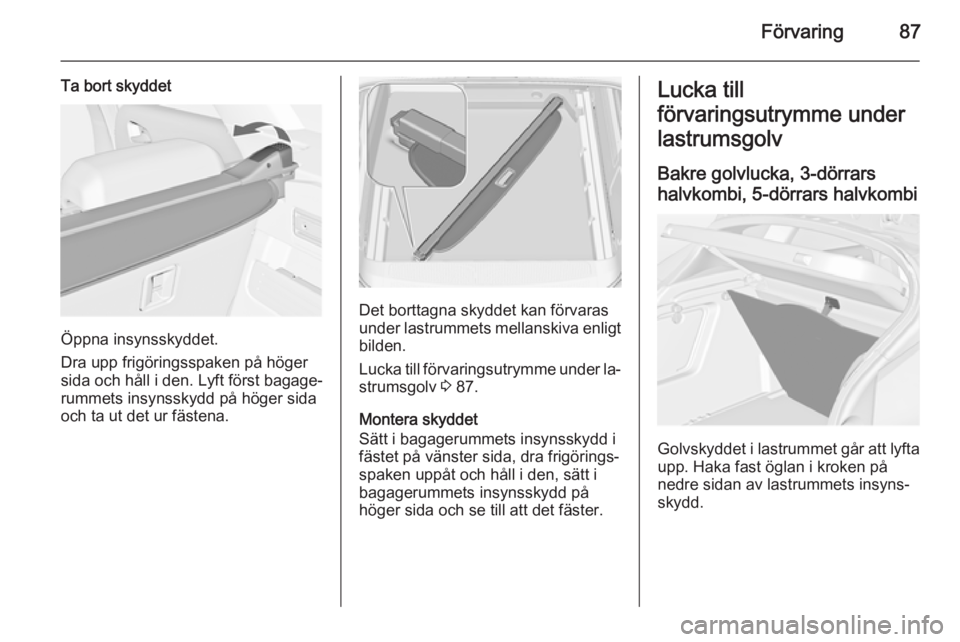

Förvaring87
Ta bort skyddet
Öppna insynsskyddet.
Dra upp frigöringsspaken på höger
sida och håll i den. Lyft först bagage‐
rummets insynsskydd på höger sida och ta ut det ur fästena.
Det borttagna skyddet kan förvaras
under lastrummets mellanskiva enligt
bilden.
Lucka till förvaringsutrymme under la‐ strumsgolv 3 87.
Montera skyddet
Sätt i bagagerummets insynsskydd i
fästet på vänster sida, dra frigörings‐
spaken uppåt och håll i den, sätt i
bagagerummets insynsskydd på
höger sida och se till att det fäster.
Lucka till
förvaringsutrymme under lastrumsgolv
Bakre golvlucka, 3-dörrars
halvkombi, 5-dörrars halvkombi
Golvskyddet i lastrummet går att lyfta
upp. Haka fast öglan i kroken på
nedre sidan av lastrummets insyns‐
skydd.

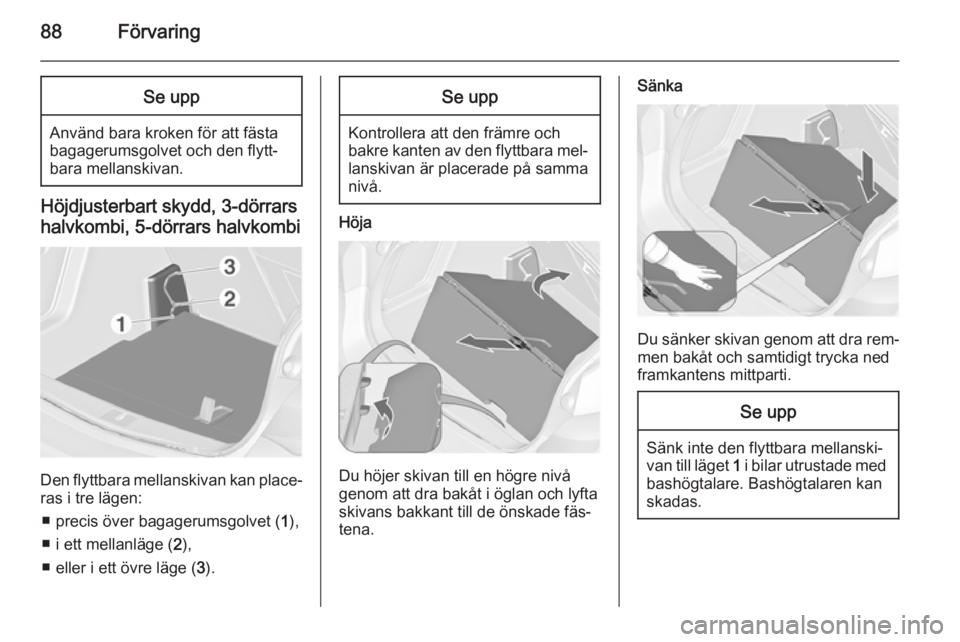

88FörvaringSe upp
Använd bara kroken för att fästa
bagagerumsgolvet och den flytt‐ bara mellanskivan.
Höjdjusterbart skydd, 3-dörrars
halvkombi, 5-dörrars halvkombi
Den flyttbara mellanskivan kan place‐
ras i tre lägen:
■ precis över bagagerumsgolvet ( 1),
■ i ett mellanläge ( 2),
■ eller i ett övre läge ( 3).
Se upp
Kontrollera att den främre och
bakre kanten av den flyttbara mel‐
lanskivan är placerade på samma
nivå.
Höja
Du höjer skivan till en högre nivå
genom att dra bakåt i öglan och lyfta
skivans bakkant till de önskade fäs‐
tena.
Sänka
Du sänker skivan genom att dra rem‐
men bakåt och samtidigt trycka ned
framkantens mittparti.
Se upp
Sänk inte den flyttbara mellanski‐
van till läget 1 i bilar utrustade med
bashögtalare. Bashögtalaren kan
skadas.
