OPEL ASTRA J 2015 Savininko vadovas (in Lithuanian)

Automobilio priežiūra249
2. Atsukite abu varžtus ir ištraukitežibinto bloką iš bamperio.
3. Atjunkite lemputės lizdą nuo reflektoriaus, paspausdami abi
fiksavimo auseles.
4. Paspauskite fiksavimo auselę ir atjunkite kištukinę jungtį nuolemputės lizdo.
5. Išimkite ir pakeiskite lemputės lizdą su lempute.
6. Įstatykite lemputės lizdą į reflektorių ir prijunkite kištukinę
jungtį.
7. Prijunkite žibinto bloką prie bamperio ir prisukite abiem
varžtais.
8. Uždenkite abu dangtelius.
5 durelių hečbekas, 4 durelių
sedanas, „Sports tourer“ universalas
su sportiniu / GSi priekiniu bamperiu
Lemputės pasiekiamos iš automobilio apačios.
1. Atkabinkite spyruoklinę sąvaržą, o tada pasukite atgal.
2. Iš reflektoriaus ištraukite lemputės lizdą su lempute.

250Automobilio priežiūra
3. Atjunkite lemputės lizdą nuokištukinės jungties, paspausdami
fiksuojančią auselę.
4. Išimkite ir pakeiskite lemputės lizdą su lempute.
5. Prie lemputės pritvirtinkite kištukinę jungtį.
6. Įstatykite lemputės lizdą į reflektorių.
7. Pasukite spyruoklinę sąvaržą į priekį ir užkabinkite.
3 durų hečbekas
1. Pasukite dangtelį (1) priešlaikrodžio rodyklę ir nuimkite.
2. Pasukite lemputės lizdą prieš laikrodžio rodyklę, kad
atjungtumėte ir ištraukite iš
reflektoriaus.
3. Sukdami prieš laikrodžio rodyklę, ištraukite lemputę iš lizdo.
4. Pakeiskite ir įstatykite naują lemputę į lizdą, pasukdami ją
pagal laikrodžio rodyklę.
5. Įstatykite lemputės lizdą į reflektorių ir pasukite pagal
laikrodžio rodyklę.
6. Uždėkite gaubtą ir pasukite pagal laikrodžio rodyklę.

Automobilio priežiūra251Galiniai žibintai
5 durų hečbekas
1. Atleiskite dangtį atitinkamoje pusėje ir nuimkite jį.
2. Ranka iš vidaus atsukiteplastmasinę apsauginę veržlę.
3. Atsargiai ištraukite galinio žibinto bloką iš nišos ir išimkite jį.
Stenkitės, kad laido vamzdelis
liktų savo vietoje.
4. Nuimkite laidą nuo gnybto.
5. Nuo lemputės laikiklio atjunkite kištuką.
6.Atsuktuvu atsukite tris varžtus ir iš
žibinto bloko išimkite lemputės
laikiklį.

252Automobilio priežiūra
7. Išimkite ir pakeiskite lemputę: jiišimama traukiant atgal arba šiektiek paspaudžiant į lizdą ir
pasukant prieš laikrodžio rodyklę.
Galinis žibintas ( 1)
Stabdžių žibintas ( 2)
Posūkio žibintas ( 3)
8. Įdėkite lemputės laikiklį į užpakalinį žibintą ir jį prisukite.
Prijunkite laido kištuką ir
įspauskite laidą į laikiklį.
Sumontuokite žibinto bloką su
fiksavimo kaiščiais į automobilio
korpuso nišas ir priveržkite
fiksavimo veržlę (iš bagažinės
skyriaus vidaus).
Uždarykite ir užfiksuokite
dangtelį.
Žibinto blokas bagažinės dangtyje
1. Atidarykite bagažinės dangtį ir nuimkite atitinkamos pusės dangtįbei abi akles.
2. Atsukite ir ištraukite tris varžtus.
3. Nuimkite žibinto bloką. Stenkitės, kad laido vamzdelis liktų savo
vietoje.
4. Paspauskite fiksuojančią ąselę ir iš žibinto bloko išimkite lemputės
laikiklį.

Automobilio priežiūra253
5. Išimkite ir pakeiskite lemputę: jiišimama traukiant atgal arba šiektiek paspaudžiant į lizdą ir
pasukant prieš laikrodžio rodyklę.
Galinis žibintas ( 1)
Galinis rūko žibintas / atbulinės
eigos žibintas ( 2), priklausomai
nuo pusės.
6. Įstatykite lemputės laikiklį į galinio
žibinto bloką. Sumontuokite
žibinto bloką bagažinės dangtyje
ir iš vidaus priveržkite varžtus.
Pritvirtinkite visus dangčius.
4 durų sedanas1. Nuimkite dangtį atitinkamoje pusėje.
2. Ranka iš vidaus atsukite dviplastmasines apsaugines veržles.
3. Atsargiai ištraukite galinio žibinto bloką iš nišos ir išimkite jį.
Stenkitės, kad laido vamzdelis
liktų savo vietoje.
4. Nuo lemputės laikiklio atjunkite kištuką.
5. Išimkite lemputės laikiklį(sukdami) ir pakeiskite lemputę: jiišimama traukiant atgal arba šiek
tiek paspaudžiant į lizdą ir
pasukant prieš laikrodžio rodyklę.
Galinis žibintas/stabdžių
žibintas ( 1)

254Automobilio priežiūra
Posūkio signalo lemputė (2)
6. Įstatykite lemputės laikiklį ir pasukite pagal laikrodžio rodyklę.Prijunkite laido kištuką.
Sumontuokite žibinto bloką su
fiksavimo kaiščiais į automobilio
korpuso nišas ir priveržkite
fiksavimo veržles (iš bagažinės
skyriaus vidaus). Prijunkite
dangtį.
Žibinto blokas bagažinės dangtyje
1. Atidarykite bagažinės dangtį ir nuimkite atitinkamos pusės
dangtį.
2. Išimkite lemputės laikiklį (sukdami) ir pakeiskite lemputę: jiišimama traukiant atgal arba šiek
tiek paspaudžiant į lizdą ir
pasukant prieš laikrodžio rodyklę.
Galinis žibintas ( 1)
Galinis rūko žibintas / atbulinės
eigos žibintas ( 2), priklausomai
nuo pusės.
3. Įstatykite lemputės laikiklį ir pasukite pagal laikrodžio rodyklę.
Prijunkite dangtį.
„Sports tourer“
1. Kairiojoje pusėje sulankstykite skydelį ir nuimkite.

Automobilio priežiūra255
2. Numkite dangtį atitinkamojepusėje.
3. Ranka iš vidaus atsukite dvi plastmasines apsaugines veržles.
4. Atsargiai ištraukite galinio žibinto bloką iš nišos ir išimkite jį.
Stenkitės, kad laido vamzdelis
liktų savo vietoje.
5. Nuo lemputės laikiklio atjunkite kištuką.
6.Išimkite lemputės laikiklį (sukdami
prieš laikrodžio rodyklę) ir
pakeiskite lemputę: ji išimama
traukiant atgal arba šiek tiek paspaudžiant į lizdą ir pasukant
prieš laikrodžio rodyklę.
Galiniai žibintai ( 1 + 2)
Posūkio signalo lemputė ( 3)
Stabdžių žibintai ( 4)
7. Prijunkite laido kištuką ir
įspauskite laidą į laikiklį.
Sumontuokite žibinto bloką su
fiksavimo kaiščiais į automobilio
korpuso nišas ir priveržkite
fiksavimo veržles (iš bagažinės
skyriaus vidaus). Prijunkite
dangtį.
Surinkdami kairėje pusėje
įspauskite akles į gumines įvores, kad agregatas būtų užfiksuotas
maksimaliai.

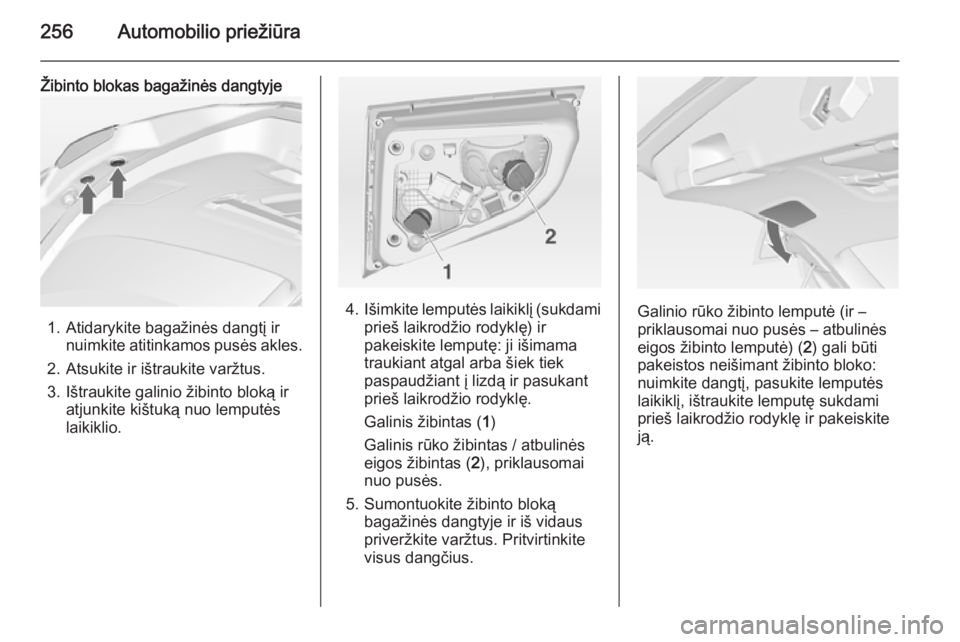

256Automobilio priežiūra
Žibinto blokas bagažinės dangtyje
1. Atidarykite bagažinės dangtį irnuimkite atitinkamos pusės akles.
2. Atsukite ir ištraukite varžtus.
3. Ištraukite galinio žibinto bloką ir atjunkite kištuką nuo lemputės
laikiklio.
4. Išimkite lemputės laikiklį (sukdami
prieš laikrodžio rodyklę) ir
pakeiskite lemputę: ji išimama
traukiant atgal arba šiek tiek paspaudžiant į lizdą ir pasukant
prieš laikrodžio rodyklę.
Galinis žibintas ( 1)
Galinis rūko žibintas / atbulinės
eigos žibintas ( 2), priklausomai
nuo pusės.
5. Sumontuokite žibinto bloką bagažinės dangtyje ir iš vidaus
priveržkite varžtus. Pritvirtinkite
visus dangčius.Galinio rūko žibinto lemputė (ir –
priklausomai nuo pusės – atbulinės
eigos žibinto lemputė) ( 2) gali būti
pakeistos neišimant žibinto bloko:
nuimkite dangtį, pasukite lemputės
laikiklį, ištraukite lemputę sukdami
prieš laikrodžio rodyklę ir pakeiskite
ją.

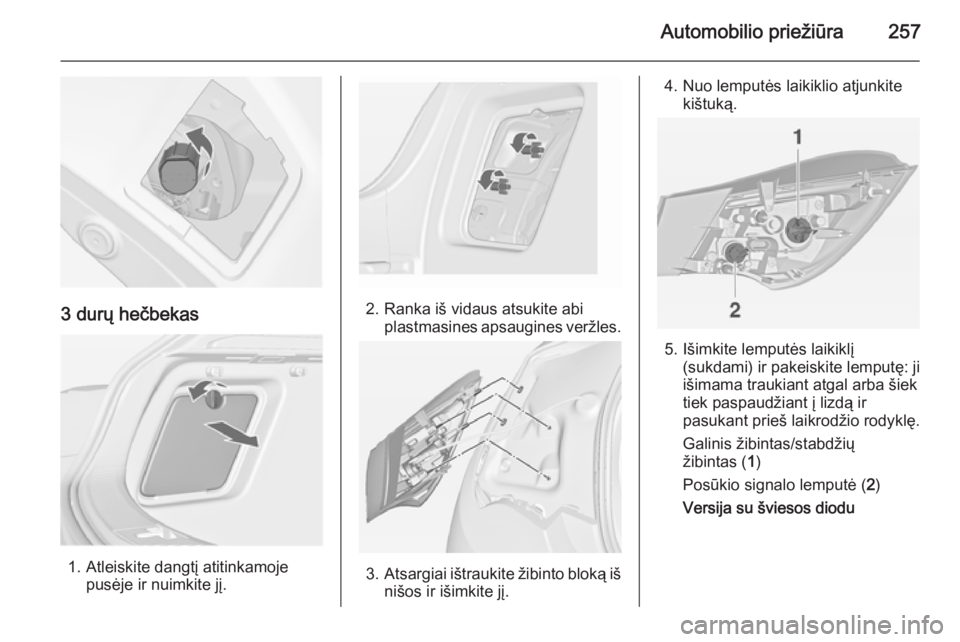

Automobilio priežiūra257
3 durų hečbekas
1. Atleiskite dangtį atitinkamojepusėje ir nuimkite jį.
2. Ranka iš vidaus atsukite abiplastmasines apsaugines veržles.
3.Atsargiai ištraukite žibinto bloką iš
nišos ir išimkite jį.
4. Nuo lemputės laikiklio atjunkite kištuką.
5. Išimkite lemputės laikiklį(sukdami) ir pakeiskite lemputę: jiišimama traukiant atgal arba šiek
tiek paspaudžiant į lizdą ir
pasukant prieš laikrodžio rodyklę.
Galinis žibintas/stabdžių
žibintas ( 1)
Posūkio signalo lemputė ( 2)
Versija su šviesos diodu

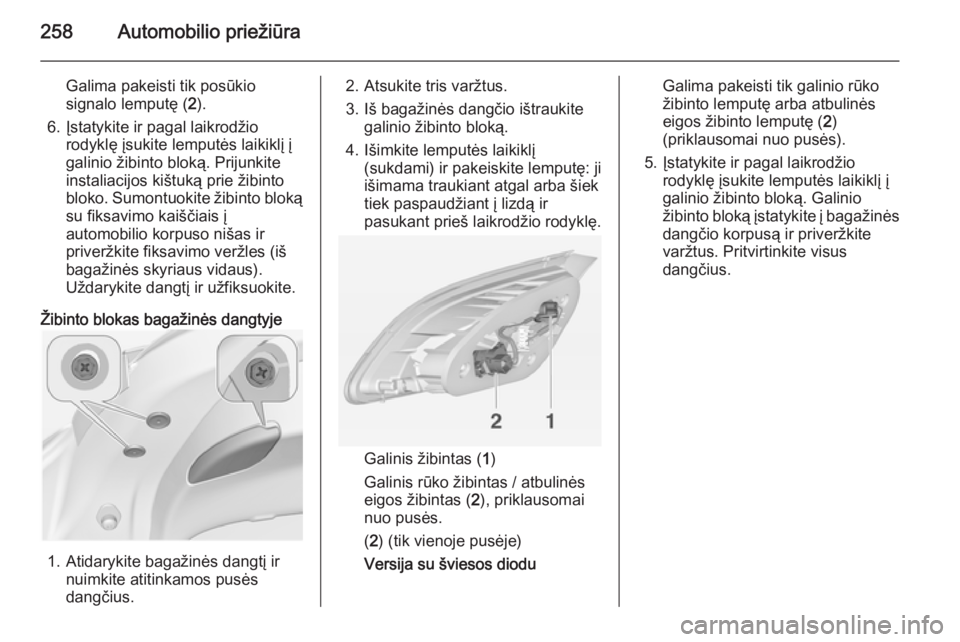

258Automobilio priežiūra
Galima pakeisti tik posūkio
signalo lemputę ( 2).
6. Įstatykite ir pagal laikrodžio rodyklę įsukite lemputės laikiklį į
galinio žibinto bloką. Prijunkite
instaliacijos kištuką prie žibinto bloko. Sumontuokite žibinto bloką su fiksavimo kaiščiais į
automobilio korpuso nišas ir
priveržkite fiksavimo veržles (iš
bagažinės skyriaus vidaus).
Uždarykite dangtį ir užfiksuokite.
Žibinto blokas bagažinės dangtyje
1. Atidarykite bagažinės dangtį ir nuimkite atitinkamos pusės
dangčius.
2. Atsukite tris varžtus.
3. Iš bagažinės dangčio ištraukite galinio žibinto bloką.
4. Išimkite lemputės laikiklį (sukdami) ir pakeiskite lemputę: jiišimama traukiant atgal arba šiek
tiek paspaudžiant į lizdą ir
pasukant prieš laikrodžio rodyklę.
Galinis žibintas ( 1)
Galinis rūko žibintas / atbulinės
eigos žibintas ( 2), priklausomai
nuo pusės.
( 2 ) (tik vienoje pusėje)
Versija su šviesos diodu
Galima pakeisti tik galinio rūko
žibinto lemputę arba atbulinės
eigos žibinto lemputę ( 2)
(priklausomai nuo pusės).
5. Įstatykite ir pagal laikrodžio rodyklę įsukite lemputės laikiklį į
galinio žibinto bloką. Galinio
žibinto bloką įstatykite į bagažinės dangčio korpusą ir priveržkite
varžtus. Pritvirtinkite visus
dangčius.
