OPEL ASTRA J 2015 Инструкция по эксплуатации (in Russian)
Manufacturer: OPEL, Model Year: 2015, Model line: ASTRA J, Model: OPEL ASTRA J 2015Pages: 431, PDF Size: 10.74 MB
Page 191 of 431

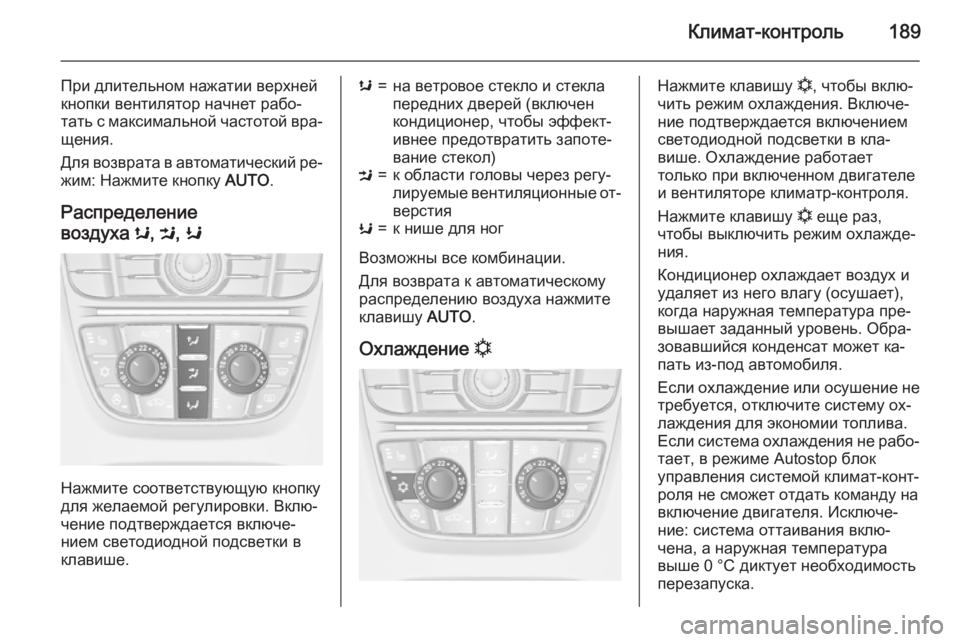

Климат-контроль189
При длительном нажатии верхней
кнопки вентилятор начнет рабо‐
тать с максимальной частотой вра‐ щения.
Для возврата в автоматический ре‐
жим: Нажмите кнопку AUTO.
Распределение
воздуха s, M , K
Нажмите соответствующую кнопку
для желаемой регулировки. Вклю‐
чение подтверждается включе‐
нием светодиодной подсветки в
клавише.
s=на ветровое стекло и стекла
передних дверей (включен
кондиционер, чтобы эффект‐
ивнее предотвратить запоте‐
вание стекол)M=к области головы через регу‐
лируемые вентиляционные от‐
верстияK=к нише для ног
Возможны все комбинации.
Для возврата к автоматическому
распределению воздуха нажмите
клавишу AUTO.
Охлаждение n
Нажмите клавишу n, чтобы вклю‐
чить режим охлаждения. Включе‐
ние подтверждается включением
светодиодной подсветки в кла‐
више. Охлаждение работает
только при включенном двигателе
и вентиляторе климатр-контроля.
Нажмите клавишу n еще раз,
чтобы выключить режим охлажде‐
ния.
Кондиционер охлаждает воздух и
удаляет из него влагу (осушает), когда наружная температура пре‐
вышает заданный уровень. Обра‐
зовавшийся конденсат может ка‐
пать из-под автомобиля.
Если охлаждение или осушение не
требуется, отключите систему ох‐
лаждения для экономии топлива.
Если система охлаждения не рабо‐ тает, в режиме Autostop блок
управления системой климат-конт‐
роля не сможет отдать команду на
включение двигателя. Исключе‐
ние: система оттаивания вклю‐
чена, а наружная температура
выше 0 °C диктует необходимость
перезапуска.

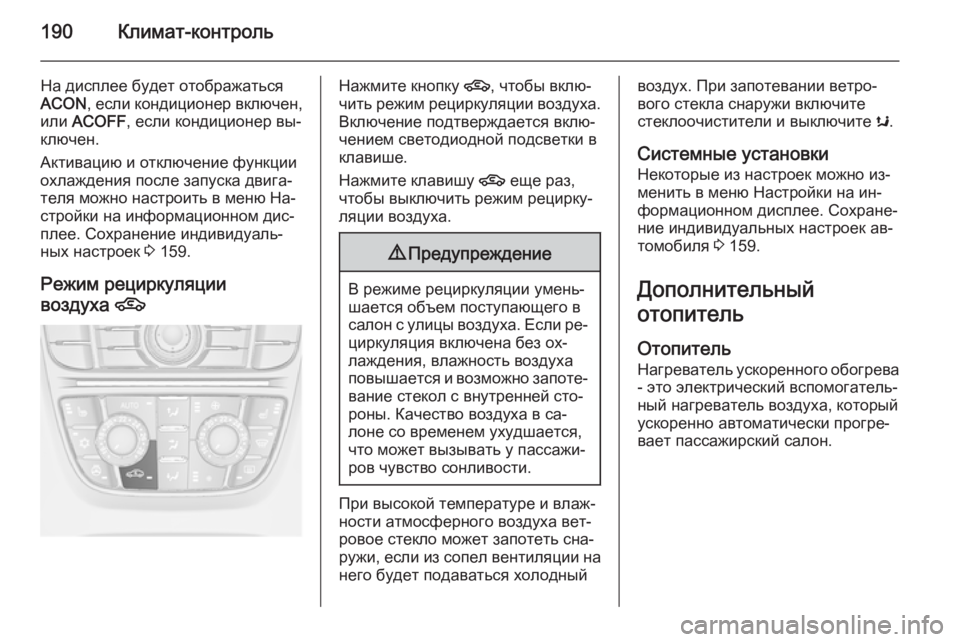

Page 192 of 431

190Климат-контроль
На дисплее будет отображаться
ACON , если кондиционер включен,
или ACOFF , если кондиционер вы‐
ключен.
Активацию и отключение функции охлаждения после запуска двига‐
теля можно настроить в меню На‐
стройки на информационном дис‐
плее. Сохранение индивидуаль‐
ных настроек 3 159.
Режим рециркуляции
воздуха 4Нажмите кнопку 4, чтобы вклю‐
чить режим рециркуляции воздуха. Включение подтверждается вклю‐
чением светодиодной подсветки в
клавише.
Нажмите клавишу 4 еще раз,
чтобы выключить режим рецирку‐ ляции воздуха.9 Предупреждение
В режиме рециркуляции умень‐
шается объем поступающего в
салон с улицы воздуха. Если ре‐ циркуляция включена без ох‐
лаждения, влажность воздуха
повышается и возможно запоте‐ вание стекол с внутренней сто‐
роны. Качество воздуха в са‐
лоне со временем ухудшается,
что может вызывать у пассажи‐
ров чувство сонливости.
При высокой температуре и влаж‐
ности атмосферного воздуха вет‐
ровое стекло может запотеть сна‐
ружи, если из сопел вентиляции на
него будет подаваться холодный
воздух. При запотевании ветро‐
вого стекла снаружи включите
стеклоочистители и выключите s.
Системные установки
Некоторые из настроек можно из‐ менить в меню Настройки на ин‐
формационном дисплее. Сохране‐
ние индивидуальных настроек ав‐
томобиля 3 159.
Дополнительный
отопитель
Отопитель
Нагреватель ускоренного обогрева - это электрический вспомогатель‐
ный нагреватель воздуха, который
ускоренно автоматически прогре‐
вает пассажирский салон.
Page 193 of 431

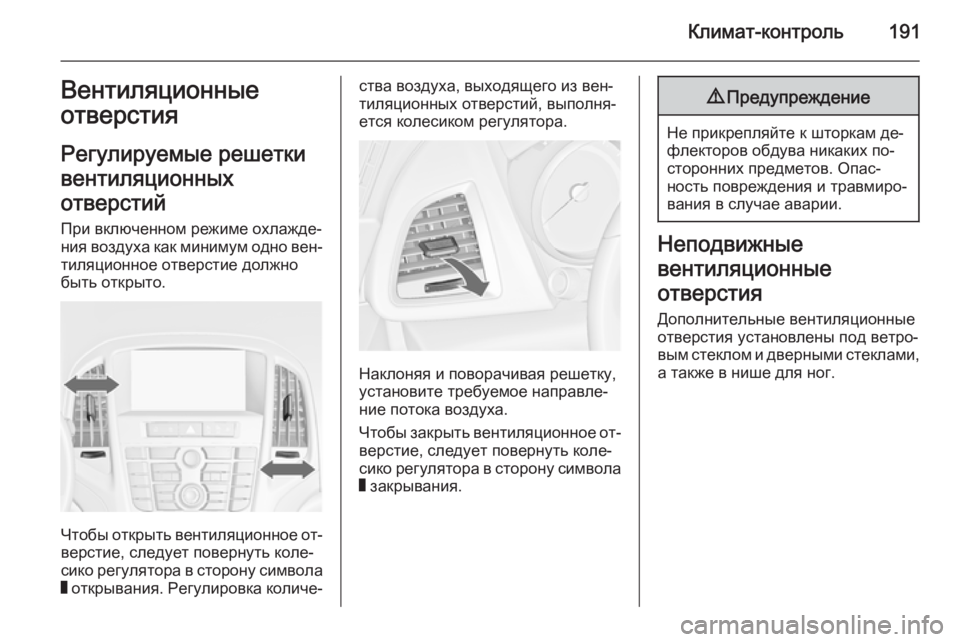

Климат-контроль191Вентиляционныеотверстия
Регулируемые решетки
вентиляционных
отверстий
При включенном режиме охлажде‐
ния воздуха как минимум одно вен‐
тиляционное отверстие должно
быть открыто.
Чтобы открыть вентиляционное от‐ верстие, следует повернуть коле‐
сико регулятора в сторону символа
W открывания. Регулировка количе‐
ства воздуха, выходящего из вен‐
тиляционных отверстий, выполня‐
ется колесиком регулятора.
Наклоняя и поворачивая решетку,
установите требуемое направле‐
ние потока воздуха.
Чтобы закрыть вентиляционное от‐ верстие, следует повернуть коле‐
сико регулятора в сторону символа
W закрывания.
9 Предупреждение
Не прикрепляйте к шторкам де‐
флекторов обдува никаких по‐ сторонних предметов. Опас‐
ность повреждения и травмиро‐
вания в случае аварии.
Неподвижные
вентиляционные
отверстия
Дополнительные вентиляционные
отверстия установлены под ветро‐
вым стеклом и дверными стеклами,
а также в нише для ног.
Page 194 of 431

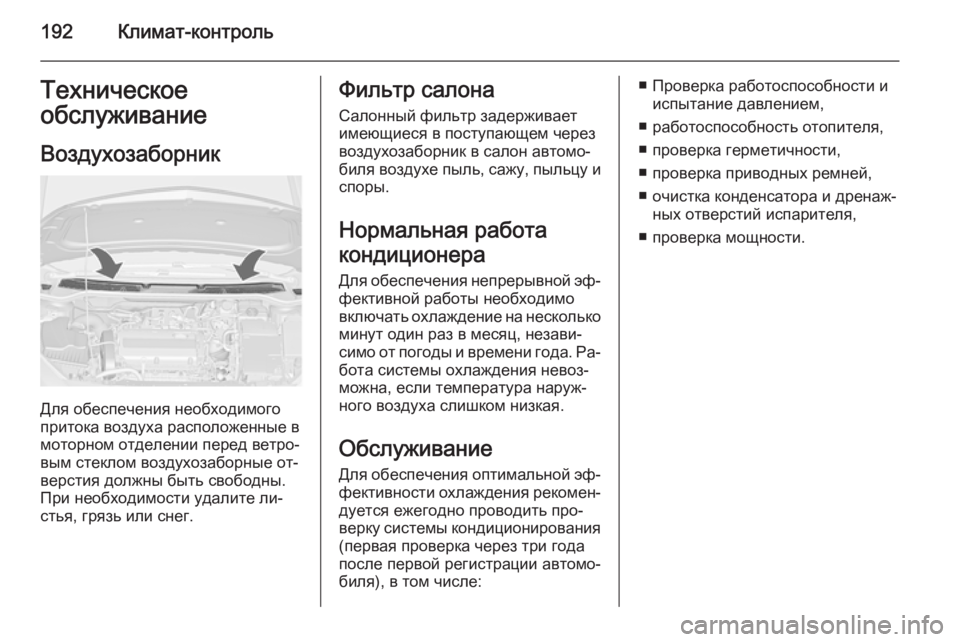

192Климат-контрольТехническое
обслуживание
Воздухозаборник
Для обеспечения необходимого
притока воздуха расположенные в
моторном отделении перед ветро‐
вым стеклом воздухозаборные от‐
верстия должны быть свободны.
При необходимости удалите ли‐
стья, грязь или снег.
Фильтр салона
Салонный фильтр задерживает
имеющиеся в поступающем через
воздухозаборник в салон автомо‐
биля воздухе пыль, сажу, пыльцу и
споры.
Нормальная работа
кондиционера
Для обеспечения непрерывной эф‐ фективной работы необходимо
включать охлаждение на несколько минут один раз в месяц, незави‐
симо от погоды и времени года. Ра‐ бота системы охлаждения невоз‐
можна, если температура наруж‐
ного воздуха слишком низкая.
Обслуживание Для обеспечения оптимальной эф‐
фективности охлаждения рекомен‐
дуется ежегодно проводить про‐ верку системы кондиционирования
(первая проверка через три года
после первой регистрации автомо‐
биля), в том числе:■ Проверка работоспособности и испытание давлением,
■ работоспособность отопителя,
■ проверка герметичности,
■ проверка приводных ремней,
■ очистка конденсатора и дренаж‐ ных отверстий испарителя,
■ проверка мощности.
Page 195 of 431

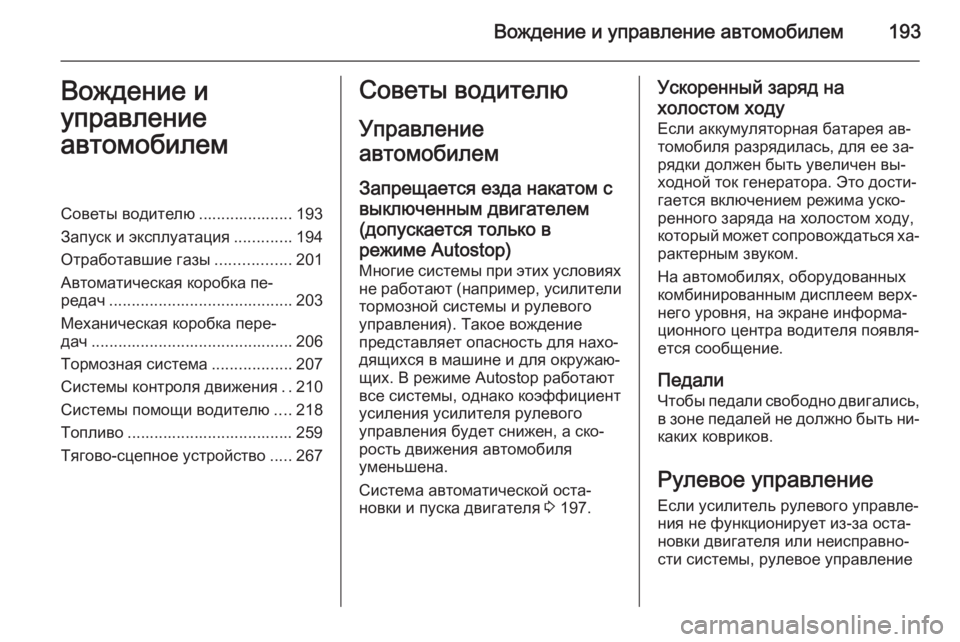

Вождение и управление автомобилем193Вождение и
управление
автомобилемСоветы водителю ..................... 193
Запуск и эксплуатация .............194
Отработавшие газы .................201
Автоматическая коробка пе‐
редач ......................................... 203
Механическая коробка пере‐ дач ............................................. 206
Тормозная система ..................207
Системы контроля движения ..210
Системы помощи водителю ....218
Топливо ..................................... 259
Тягово-сцепное устройство .....267Советы водителю
Управление
автомобилем
Запрещается езда накатом с
выключенным двигателем
(допускается только в
режиме Autostop) Многие системы при этих условиях
не работают ( например, усилители
тормозной системы и рулевого
управления). Такое вождение
представляет опасность для нахо‐
дящихся в машине и для окружаю‐
щих. В режиме Autostop работают
все системы, однако коэффициент
усиления усилителя рулевого
управления будет снижен, а ско‐
рость движения автомобиля
уменьшена.
Система автоматической оста‐ новки и пуска двигателя 3 197.Ускоренный заряд на
холостом ходу
Если аккумуляторная батарея ав‐
томобиля разрядилась, для ее за‐
рядки должен быть увеличен вы‐
ходной ток генератора. Это дости‐
гается включением режима уско‐
ренного заряда на холостом ходу,
который может сопровождаться ха‐ рактерным звуком.
На автомобилях, оборудованных
комбинированным дисплеем верх‐
него уровня, на экране информа‐
ционного центра водителя появля‐
ется сообщение.
Педали Чтобы педали свободно двигались,в зоне педалей не должно быть ни‐каких ковриков.
Рулевое управление
Если усилитель рулевого управле‐
ния не функционирует из-за оста‐
новки двигателя или неисправно‐
сти системы, рулевое управление
Page 196 of 431

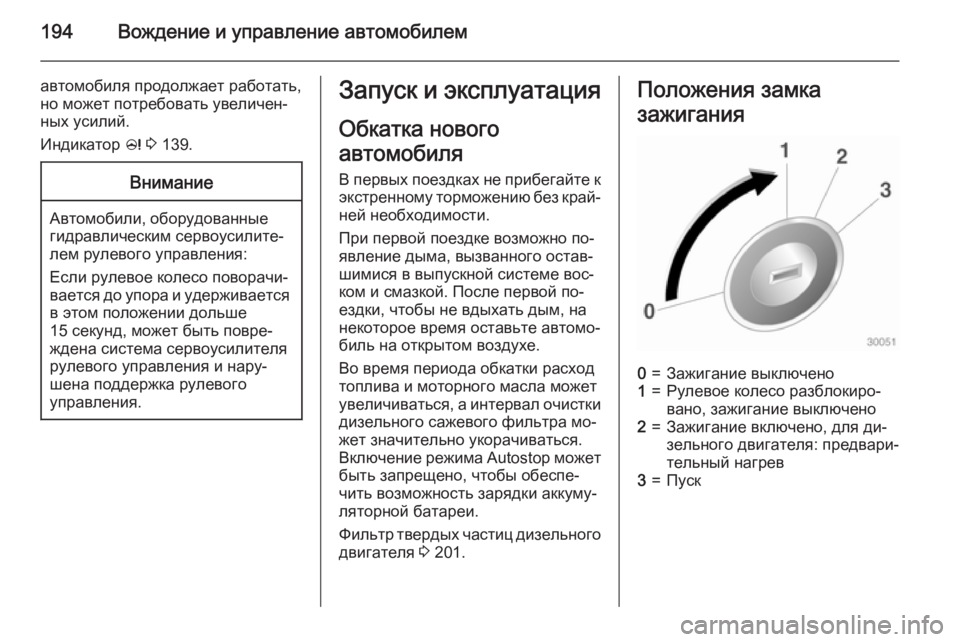

194Вождение и управление автомобилем
автомобиля продолжает работать,но может потребовать увеличен‐
ных усилий.
Индикатор c 3 139.Внимание
Автомобили, оборудованные
гидравлическим сервоусилите‐
лем рулевого управления:
Если рулевое колесо поворачи‐
вается до упора и удерживается
в этом положении дольше
15 секунд, может быть повре‐
ждена система сервоусилителя
рулевого управления и нару‐
шена поддержка рулевого
управления.
Запуск и эксплуатация
Обкатка нового
автомобиля В первых поездках не прибегайте к
экстренному торможению без край‐ ней необходимости.
При первой поездке возможно по‐
явление дыма, вызванного остав‐
шимися в выпускной системе вос‐
ком и смазкой. После первой по‐
ездки, чтобы не вдыхать дым, на
некоторое время оставьте автомо‐
биль на открытом воздухе.
Во время периода обкатки расход
топлива и моторного масла может
увеличиваться, а интервал очистки дизельного сажевого фильтра мо‐
жет значительно укорачиваться.
Включение режима Autostop может
быть запрещено, чтобы обеспе‐
чить возможность зарядки аккуму‐
ляторной батареи.
Фильтр твердых частиц дизельного
двигателя 3 201.Положения замка
зажигания0=Зажигание выключено1=Рулевое колесо разблокиро‐
вано, зажигание выключено2=Зажигание включено, для ди‐
зельного двигателя: предвари‐
тельный нагрев3=Пуск

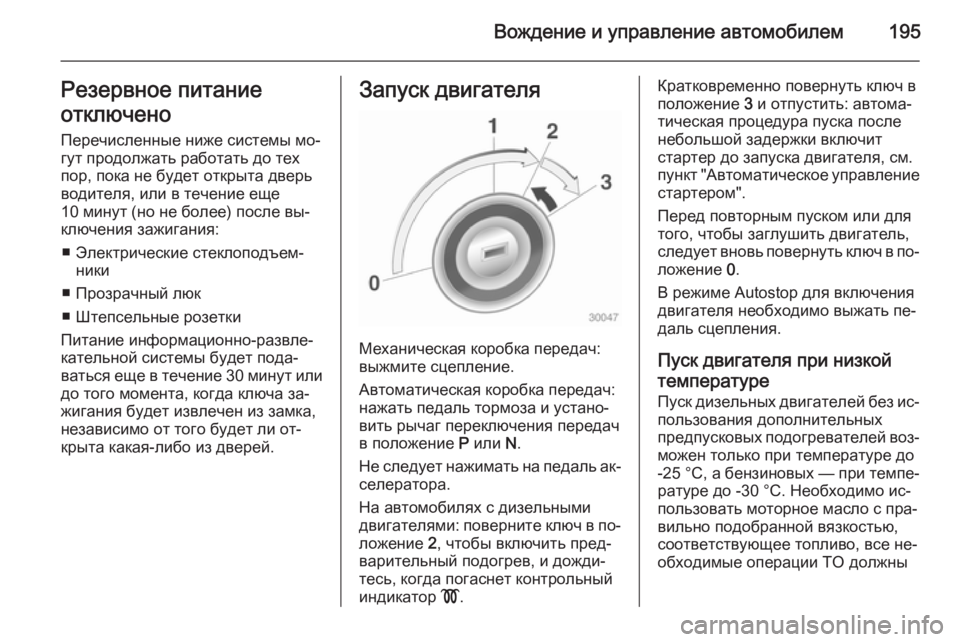

Page 197 of 431

Вождение и управление автомобилем195Резервное питание
отключено Перечисленные ниже системы мо‐
гут продолжать работать до тех
пор, пока не будет открыта дверь водителя, или в течение еще
10 минут (но не более) после вы‐
ключения зажигания:
■ Электрические стеклоподъем‐ ники
■ Прозрачный люк
■ Штепсельные розетки
Питание информационно-развле‐
кательной системы будет пода‐
ваться еще в течение 30 минут или до того момента, когда ключа за‐
жигания будет извлечен из замка,
независимо от того будет ли от‐
крыта какая-либо из дверей.Запуск двигателя
Механическая коробка передач:
выжмите сцепление.
Автоматическая коробка передач: нажать педаль тормоза и устано‐
вить рычаг переключения передач
в положение P или N.
Не следует нажимать на педаль ак‐ селератора.
На автомобилях с дизельными
двигателями: поверните ключ в по‐
ложение 2, чтобы включить пред‐
варительный подогрев, и дожди‐
тесь, когда погаснет контрольный
индикатор !.
Кратковременно повернуть ключ в
положение 3 и отпустить: автома‐
тическая процедура пуска после
небольшой задержки включит
стартер до запуска двигателя, см.
пункт "Автоматическое управление стартером".
Перед повторным пуском или для
того, чтобы заглушить двигатель,
следует вновь повернуть ключ в по‐ ложение 0.
В режиме Autostop для включения
двигателя необходимо выжать пе‐ даль сцепления.
Пуск двигателя при низкой
температуре Пуск дизельных двигателей без ис‐
пользования дополнительных
предпусковых подогревателей воз‐
можен только при температуре до
-25 °C , а бензиновых — при темпе‐
ратуре до -30 °C. Необходимо ис‐
пользовать моторное масло с пра‐ вильно подобранной вязкостью,
соответствующее топливо, все не‐
обходимые операции ТО должны
Page 198 of 431

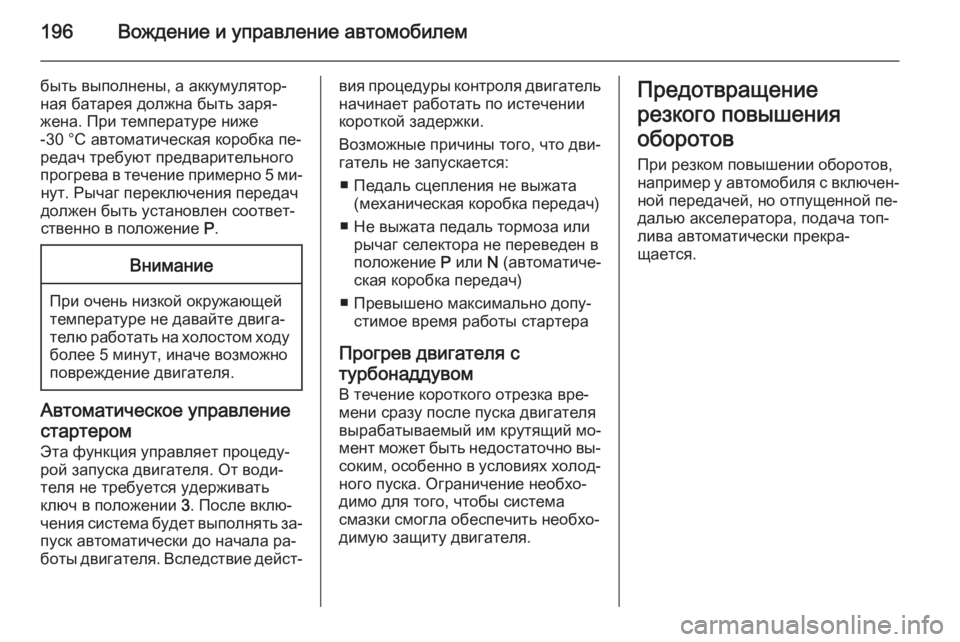

196Вождение и управление автомобилем
быть выполнены, а аккумулятор‐
ная батарея должна быть заря‐
жена. При температуре ниже
-30 °C автоматическая коробка пе‐
редач требуют предварительного
прогрева в течение примерно 5 ми‐ нут. Рычаг переключения передач
должен быть установлен соответ‐
ственно в положение P.Внимание
При очень низкой окружающей
температуре не давайте двига‐
телю работать на холостом ходу более 5 минут, иначе возможно
повреждение двигателя.
Автоматическое управление
стартером Эта функция управляет процеду‐
рой запуска двигателя. От води‐
теля не требуется удерживать
ключ в положении 3. После вклю‐
чения система будет выполнять за‐ пуск автоматически до начала ра‐
боты двигателя. Вследствие дейст‐
вия процедуры контроля двигатель
начинает работать по истечении
короткой задержки.
Возможные причины того, что дви‐
гатель не запускается:
■ Педаль сцепления не выжата (механическая коробка передач)
■ Не выжата педаль тормоза или рычаг селектора не переведен вположение P или N (автоматиче‐
ская коробка передач)
■ Превышено максимально допу‐ стимое время работы стартера
Прогрев двигателя с турбонаддувом
В течение короткого отрезка вре‐
мени сразу после пуска двигателя вырабатываемый им крутящий мо‐мент может быть недостаточно вы‐ соким, особенно в условиях холод‐
ного пуска. Ограничение необхо‐
димо для того, чтобы система
смазки смогла обеспечить необхо‐
димую защиту двигателя.Предотвращение
резкого повышения
оборотов При резком повышении оборотов,
например у автомобиля с включен‐
ной передачей, но отпущенной пе‐
далью акселератора, подача топ‐ лива автоматически прекра‐
щается.
Page 199 of 431

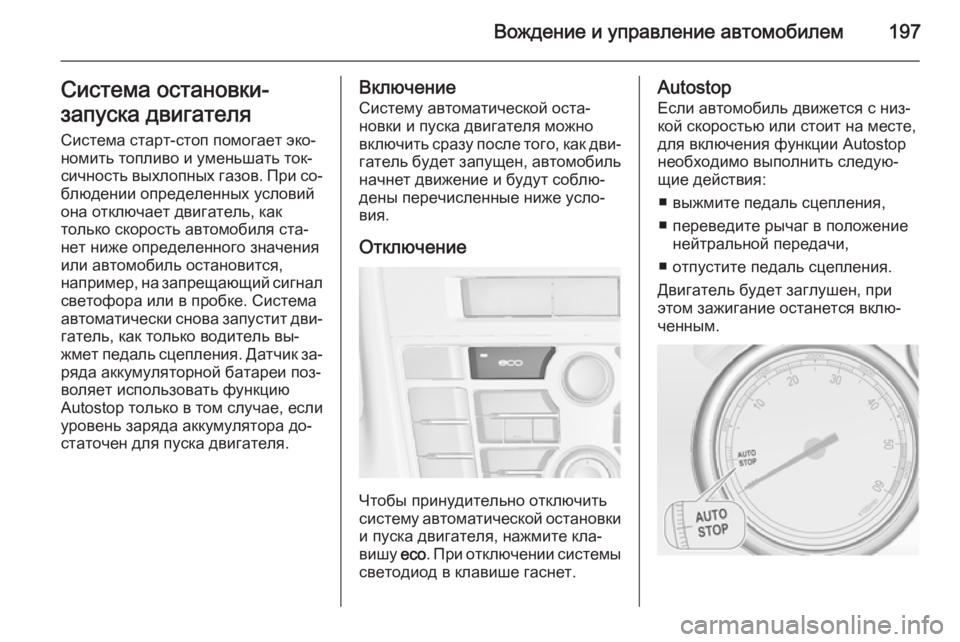

Вождение и управление автомобилем197Система остановки-
запуска двигателя Система старт-стоп помогает эко‐
номить топливо и уменьшать ток‐
сичность выхлопных газов. При со‐ блюдении определенных условийона отключает двигатель, как
только скорость автомобиля ста‐
нет ниже определенного значения
или автомобиль остановится,
например, на запрещающий сигнал
светофора или в пробке. Система
автоматически снова запустит дви‐
гатель, как только водитель вы‐
жмет педаль сцепления. Датчик за‐ ряда аккумуляторной батареи поз‐
воляет использовать функцию
Autostop только в том случае, если
уровень заряда аккумулятора до‐
статочен для пуска двигателя.Включение
Систему автоматической оста‐
новки и пуска двигателя можно
включить сразу после того, как дви‐ гатель будет запущен, автомобиль
начнет движение и будут соблю‐
дены перечисленные ниже усло‐
вия.
Отключение
Чтобы принудительно отключить
систему автоматической остановки
и пуска двигателя, нажмите кла‐
вишу eco. При отключении системы
светодиод в клавише гаснет.
Autostop
Если автомобиль движется с низ‐ кой скоростью или стоит на месте,
для включения функции Autostop
необходимо выполнить следую‐
щие действия:
■ выжмите педаль сцепления,
■ переведите рычаг в положение нейтральной передачи,
■ отпустите педаль сцепления.
Двигатель будет заглушен, при
этом зажигание останется вклю‐
ченным.
Page 200 of 431

198Вождение и управление автомобилем
Если выбран режим Autostop,
стрелка тахометра должна указы‐
вать на AUTOSTOP .
В режиме Autostop система отопле‐
ния и тормозная система работают
в обычном режиме.Внимание
Функциональность усилителя рулевого управления в режиме
Autostop будет ограничена.
Условия включения режима
Autostop
Система автоматической оста‐
новки и пуска двигателя проверяет выполнение всех перечисленных
ниже условий:
■ Система автоматической оста‐ новки и пуска двигателя не от‐
ключена принудительно
■ Капот закрыт
■ Дверь водителя закрыта или при‐
стегнут ремень безопасности во‐
дителя
■ Аккумуляторная батарея автомо‐
биля заряжена и находится в ис‐
правном состоянии
■ Двигатель прогрет
■ Температура охлаждающей жид‐
кости двигателя не является
слишком высокой
■ Температура отработавших га‐ зов не является слишком высо‐
кой, например, после работы
двигателя в режиме высокой на‐
грузки
■ При наружной температуре выше -5 °C
■ Включение режима Autostop не запрещено системой климат-
контроля
■ В камере вакуумного усилителя тормоза имеется достаточное
разрежение
■ Не включен режим регенерации сажевого фильтра (на автомоби‐лях с дизельным двигателем)
■ Автомобиль с момента послед‐ ней автоматической остановки
двигался со скоростью не менее
скорости пешехода.Если какое-то из условий не выпол‐
няется, режим Autostop не вклю‐ чится.
Некоторые параметры работы сис‐ темы климат-контроля не предус‐
матривают возможность включе‐
ния режима Autostop. Подробные
сведения приведены в разделе, по‐
священном системе климат-конт‐
роля 3 185.
Режим Autostop может не вклю‐
чаться сразу после съезда со ско‐
ростного шоссе.
Обкатка нового автомобиля 3 194.
Защита от разрядки
аккумуляторной батареи
автомобиля
Для обеспечения надежных по‐
вторных запусков двигателя в со‐
ставе системы старт-стоп реализо‐ ваны несколько функций защиты от разряда аккумуляторной батареи.
