OPEL ASTRA J 2016.5 Betriebsanleitung (in German)

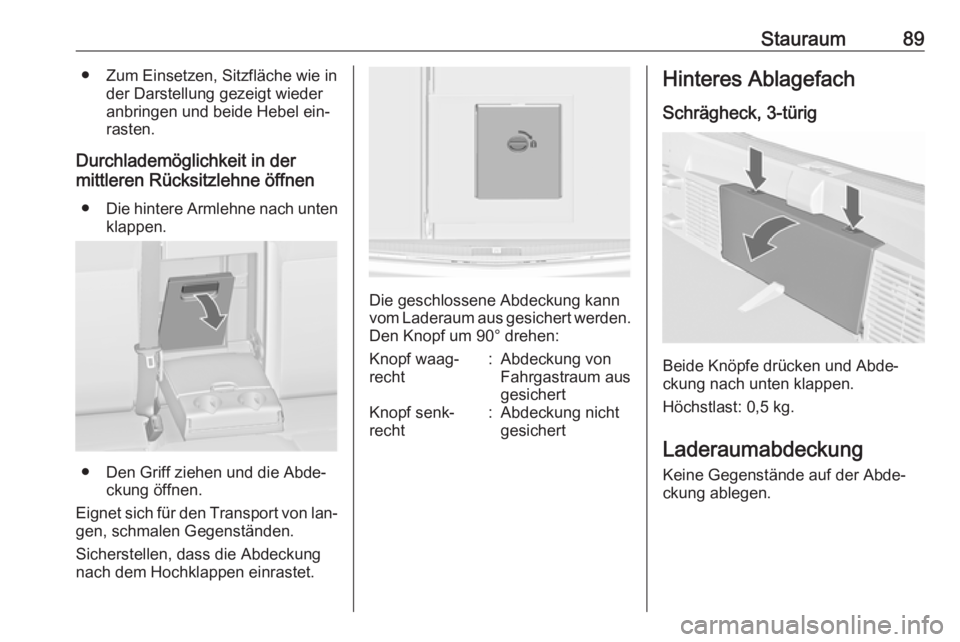

Stauraum89● Zum Einsetzen, Sitzfläche wie inder Darstellung gezeigt wieder
anbringen und beide Hebel ein‐
rasten.
Durchlademöglichkeit in der
mittleren Rücksitzlehne öffnen
● Die hintere Armlehne nach unten
klappen.
● Den Griff ziehen und die Abde‐ ckung öffnen.
Eignet sich für den Transport von lan‐
gen, schmalen Gegenständen.
Sicherstellen, dass die Abdeckung
nach dem Hochklappen einrastet.
Die geschlossene Abdeckung kann
vom Laderaum aus gesichert werden.
Den Knopf um 90° drehen:
Knopf waag‐
recht:Abdeckung von
Fahrgastraum aus
gesichertKnopf senk‐
recht:Abdeckung nicht
gesichertHinteres Ablagefach
Schrägheck, 3-türig
Beide Knöpfe drücken und Abde‐
ckung nach unten klappen.
Höchstlast: 0,5 kg.
Laderaumabdeckung Keine Gegenstände auf der Abde‐
ckung ablegen.

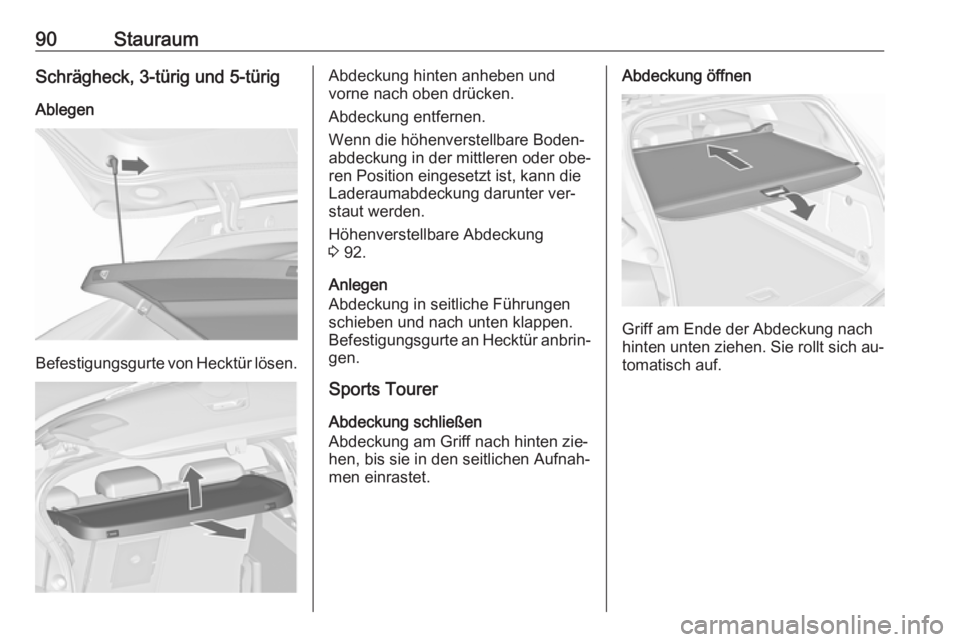

90StauraumSchrägheck, 3-türig und 5-türigAblegen
Befestigungsgurte von Hecktür lösen.
Abdeckung hinten anheben und
vorne nach oben drücken.
Abdeckung entfernen.
Wenn die höhenverstellbare Boden‐
abdeckung in der mittleren oder obe‐
ren Position eingesetzt ist, kann die Laderaumabdeckung darunter ver‐
staut werden.
Höhenverstellbare Abdeckung
3 92.
Anlegen
Abdeckung in seitliche Führungen schieben und nach unten klappen.
Befestigungsgurte an Hecktür anbrin‐
gen.
Sports Tourer
Abdeckung schließen
Abdeckung am Griff nach hinten zie‐
hen, bis sie in den seitlichen Aufnah‐ men einrastet.Abdeckung öffnen
Griff am Ende der Abdeckung nach
hinten unten ziehen. Sie rollt sich au‐
tomatisch auf.

Stauraum91Abdeckung in oberer Position
Den Griff am Ende der Abdeckung
nach unten drücken. Die Rückseite der Abdeckung kommt automatischnach oben.
Abdeckung entfernen
Laderaumabdeckung öffnen.
Den Entriegelungshebel auf der rech‐ ten Seite nach oben ziehen und hal‐
ten. Die Abdeckung zuerst rechts an‐
heben und aus den Aufnahmen neh‐
men.
Die abgenommene Abdeckung kann
wie in der Abbildung gezeigt unter der Bodenabdeckung verstaut werden.
Bodenabdeckung 3 92.
Abdeckung einbauen
Laderaumabdeckung links in die Auf‐
nahme einsetzen, Entriegelungshe‐
bel nach oben ziehen und halten, La‐ deraumabdeckung rechts einsetzen
und einrasten.

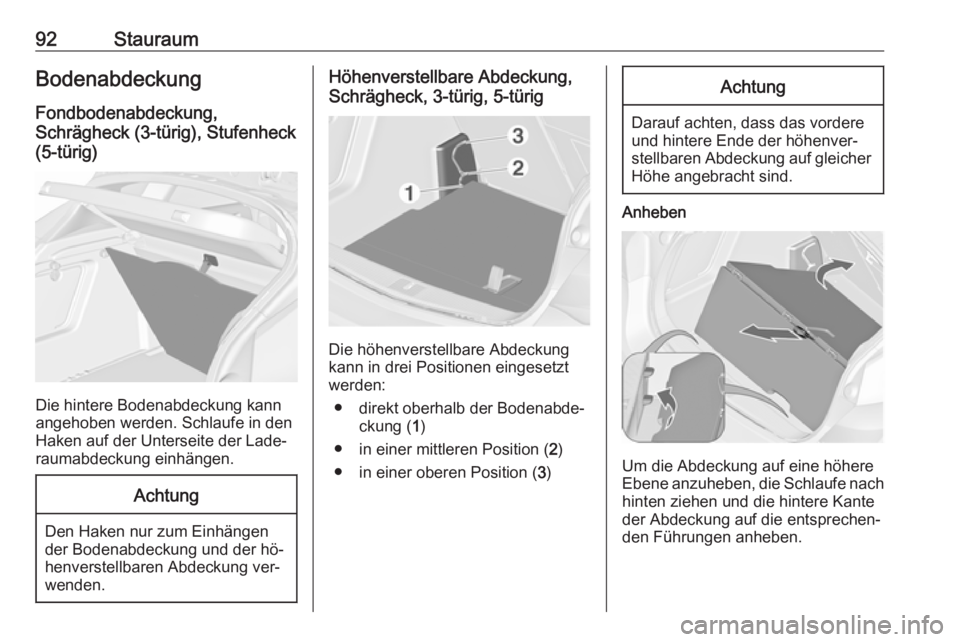

92StauraumBodenabdeckungFondbodenabdeckung,
Schrägheck (3-türig), Stufenheck
(5-türig)
Die hintere Bodenabdeckung kann
angehoben werden. Schlaufe in den
Haken auf der Unterseite der Lade‐
raumabdeckung einhängen.
Achtung
Den Haken nur zum Einhängen
der Bodenabdeckung und der hö‐
henverstellbaren Abdeckung ver‐
wenden.
Höhenverstellbare Abdeckung,
Schrägheck, 3-türig, 5-türig
Die höhenverstellbare Abdeckung
kann in drei Positionen eingesetzt
werden:
● direkt oberhalb der Bodenabde‐ ckung ( 1)
● in einer mittleren Position ( 2)
● in einer oberen Position ( 3)
Achtung
Darauf achten, dass das vordere
und hintere Ende der höhenver‐
stellbaren Abdeckung auf gleicher Höhe angebracht sind.
Anheben
Um die Abdeckung auf eine höhere
Ebene anzuheben, die Schlaufe nach hinten ziehen und die hintere Kante
der Abdeckung auf die entsprechen‐
den Führungen anheben.

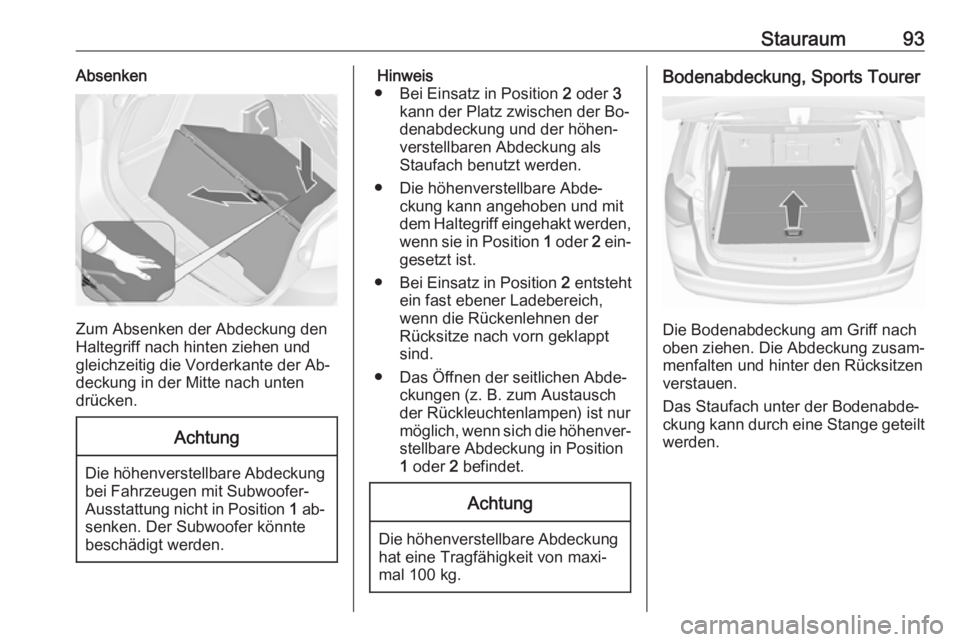

Stauraum93Absenken
Zum Absenken der Abdeckung den
Haltegriff nach hinten ziehen und
gleichzeitig die Vorderkante der Ab‐
deckung in der Mitte nach unten
drücken.
Achtung
Die höhenverstellbare Abdeckung bei Fahrzeugen mit Subwoofer-Ausstattung nicht in Position 1 ab‐
senken. Der Subwoofer könnte beschädigt werden.
Hinweis
● Bei Einsatz in Position 2 oder 3
kann der Platz zwischen der Bo‐
denabdeckung und der höhen‐
verstellbaren Abdeckung als Staufach benutzt werden.
● Die höhenverstellbare Abde‐ ckung kann angehoben und mit
dem Haltegriff eingehakt werden,
wenn sie in Position 1 oder 2 ein‐
gesetzt ist.
● Bei Einsatz in Position 2 entsteht
ein fast ebener Ladebereich, wenn die Rückenlehnen der
Rücksitze nach vorn geklappt sind.
● Das Öffnen der seitlichen Abde‐ ckungen (z. B. zum Austausch
der Rückleuchtenlampen) ist nur
möglich, wenn sich die höhenver‐
stellbare Abdeckung in Position
1 oder 2 befindet.Achtung
Die höhenverstellbare Abdeckung
hat eine Tragfähigkeit von maxi‐
mal 100 kg.
Bodenabdeckung, Sports Tourer
Die Bodenabdeckung am Griff nach
oben ziehen. Die Abdeckung zusam‐
menfalten und hinter den Rücksitzen
verstauen.
Das Staufach unter der Bodenabde‐
ckung kann durch eine Stange geteilt
werden.

94Stauraum
Die Stange in die Aufnahmen an den
Seitenwänden einsetzen.
Achtung
Beim Transportieren schwerer
Gegenstände im Laderaum die Stange in die hinterste Aufnahmeeinsetzen. Andernfalls kann die
hintere Bodenabdeckung beschä‐
digt werden.
Verzurrösen
Verzurrösen dienen zum Sichern von
Gegenständen gegen Verrutschen
z. B. mit Verzurrgurten oder einem
Gepäcknetz.
Auf die Verzurrösen kann nur zuge‐
griffen werden, wenn sich die Boden‐
abdeckung in der unteren Position
befindet 3 92.
Laderaumgestaltung
Der FlexOrganizer ist ein flexibles
System zur Unterteilung des Lade‐
raums.
Das System besteht aus:
● Adaptern
● Netztaschen
● Haken
● Servicebox
● Gurtsatz
Die Komponenten werden unter Ver‐
wendung von Adaptern und Haken in Schienen in beiden Seitenwänden
montiert.
Adapter in Schienen einbauen

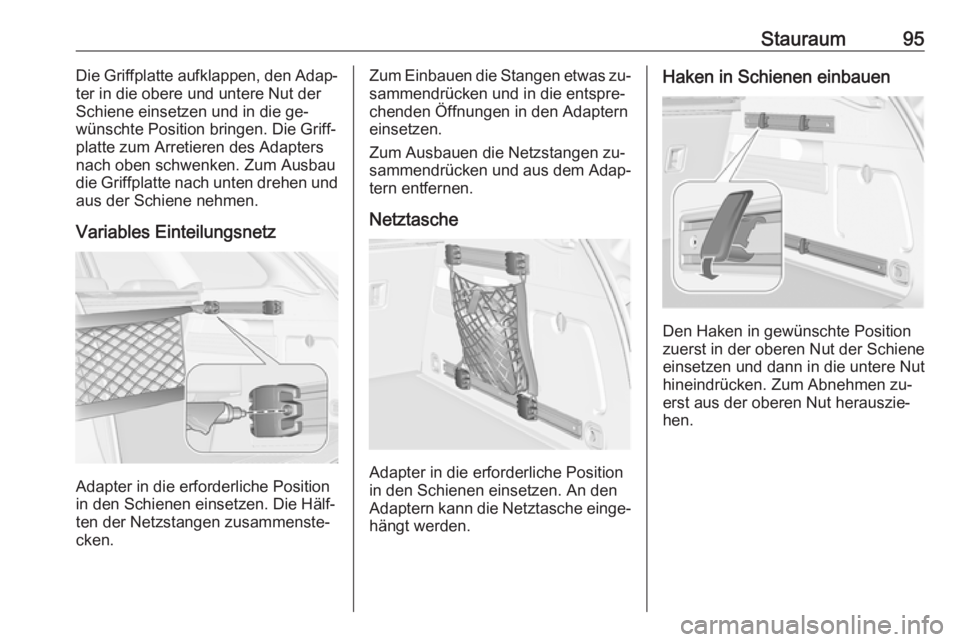

Stauraum95Die Griffplatte aufklappen, den Adap‐
ter in die obere und untere Nut der
Schiene einsetzen und in die ge‐ wünschte Position bringen. Die Griff‐
platte zum Arretieren des Adapters
nach oben schwenken. Zum Ausbau
die Griffplatte nach unten drehen und aus der Schiene nehmen.
Variables Einteilungsnetz
Adapter in die erforderliche Position
in den Schienen einsetzen. Die Hälf‐
ten der Netzstangen zusammenste‐
cken.
Zum Einbauen die Stangen etwas zu‐ sammendrücken und in die entspre‐
chenden Öffnungen in den Adaptern
einsetzen.
Zum Ausbauen die Netzstangen zu‐
sammendrücken und aus dem Adap‐
tern entfernen.
Netztasche
Adapter in die erforderliche Position
in den Schienen einsetzen. An den
Adaptern kann die Netztasche einge‐
hängt werden.
Haken in Schienen einbauen
Den Haken in gewünschte Position
zuerst in der oberen Nut der Schiene
einsetzen und dann in die untere Nut
hineindrücken. Zum Abnehmen zu‐
erst aus der oberen Nut herauszie‐
hen.

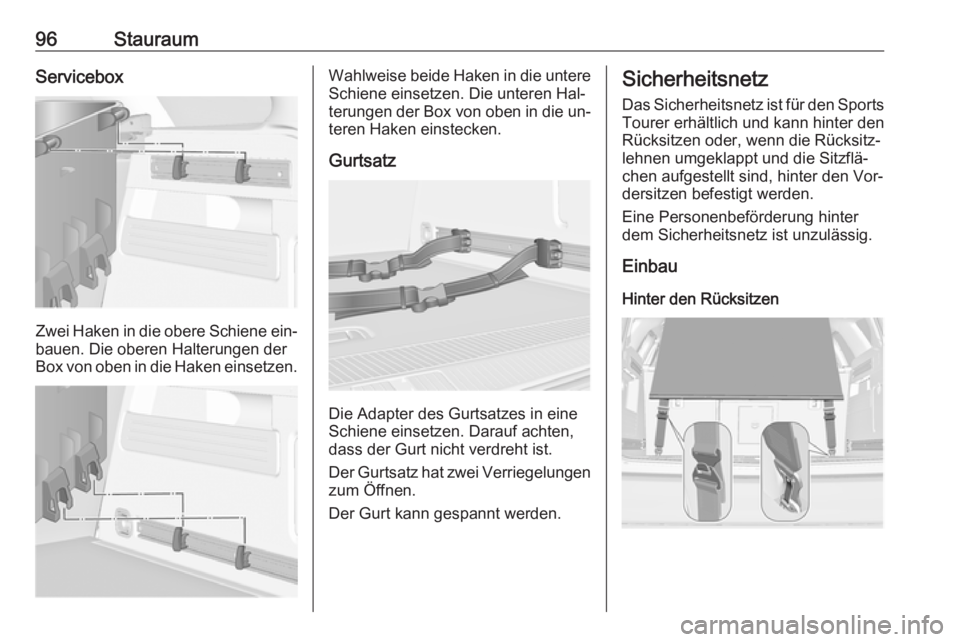

96StauraumServicebox
Zwei Haken in die obere Schiene ein‐bauen. Die oberen Halterungen der
Box von oben in die Haken einsetzen.
Wahlweise beide Haken in die untere Schiene einsetzen. Die unteren Hal‐
terungen der Box von oben in die un‐
teren Haken einstecken.
Gurtsatz
Die Adapter des Gurtsatzes in eine
Schiene einsetzen. Darauf achten, dass der Gurt nicht verdreht ist.
Der Gurtsatz hat zwei Verriegelungen zum Öffnen.
Der Gurt kann gespannt werden.
Sicherheitsnetz
Das Sicherheitsnetz ist für den Sports
Tourer erhältlich und kann hinter den
Rücksitzen oder, wenn die Rücksitz‐ lehnen umgeklappt und die Sitzflä‐
chen aufgestellt sind, hinter den Vor‐
dersitzen befestigt werden.
Eine Personenbeförderung hinter
dem Sicherheitsnetz ist unzulässig.
Einbau
Hinter den Rücksitzen

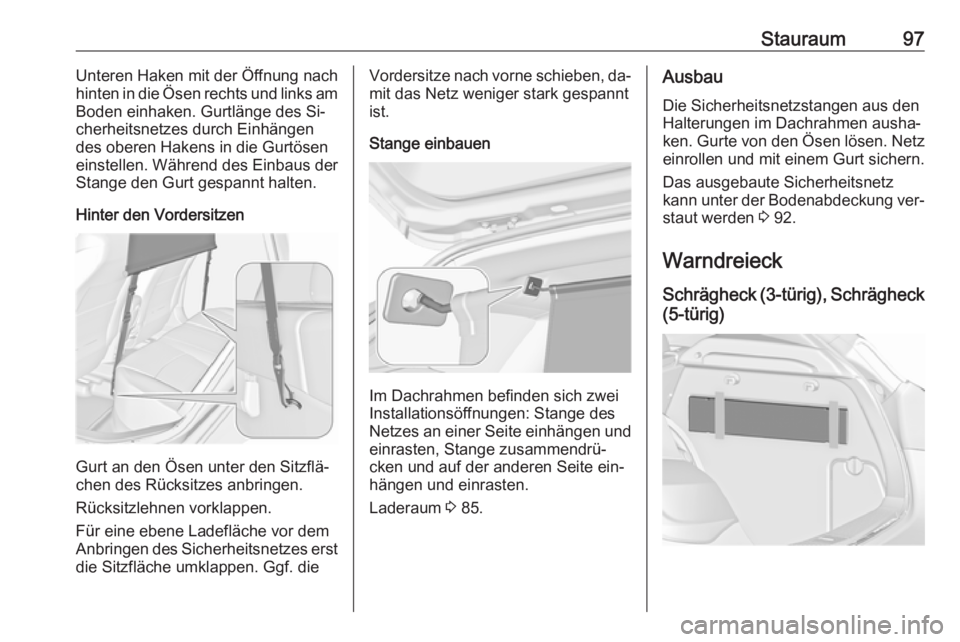

Stauraum97Unteren Haken mit der Öffnung nach
hinten in die Ösen rechts und links am
Boden einhaken. Gurtlänge des Si‐
cherheitsnetzes durch Einhängen
des oberen Hakens in die Gurtösen
einstellen. Während des Einbaus der
Stange den Gurt gespannt halten.
Hinter den Vordersitzen
Gurt an den Ösen unter den Sitzflä‐
chen des Rücksitzes anbringen.
Rücksitzlehnen vorklappen.
Für eine ebene Ladefläche vor dem Anbringen des Sicherheitsnetzes erst
die Sitzfläche umklappen. Ggf. die
Vordersitze nach vorne schieben, da‐
mit das Netz weniger stark gespannt
ist.
Stange einbauen
Im Dachrahmen befinden sich zwei
Installationsöffnungen: Stange des
Netzes an einer Seite einhängen und einrasten, Stange zusammendrü‐
cken und auf der anderen Seite ein‐
hängen und einrasten.
Laderaum 3 85.
Ausbau
Die Sicherheitsnetzstangen aus denHalterungen im Dachrahmen ausha‐
ken. Gurte von den Ösen lösen. Netz
einrollen und mit einem Gurt sichern.
Das ausgebaute Sicherheitsnetz
kann unter der Bodenabdeckung ver‐ staut werden 3 92.
Warndreieck
Schrägheck (3-türig), Schrägheck
(5-türig)

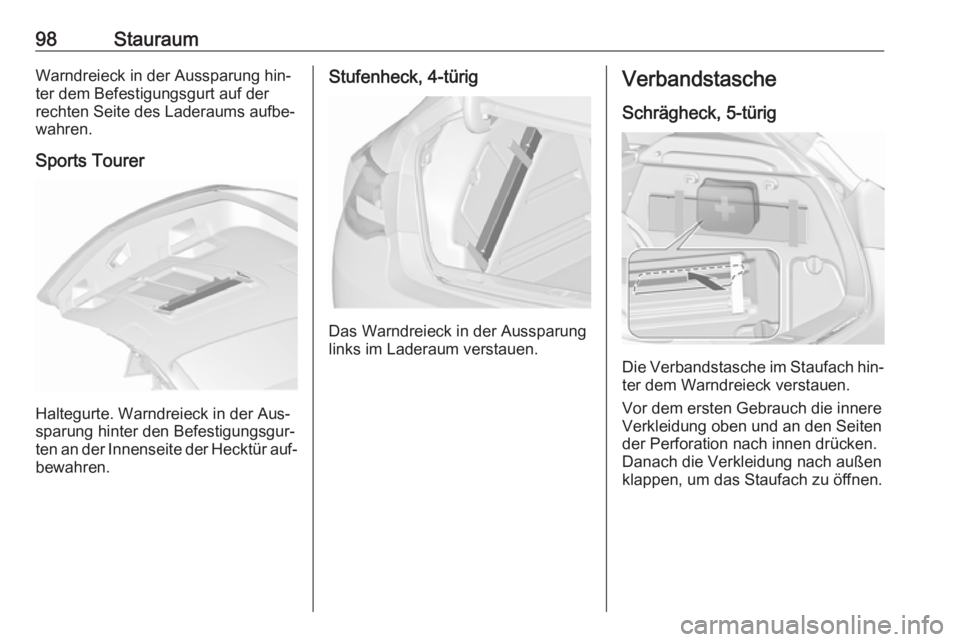

98StauraumWarndreieck in der Aussparung hin‐ter dem Befestigungsgurt auf der
rechten Seite des Laderaums aufbe‐
wahren.
Sports Tourer
Haltegurte. Warndreieck in der Aus‐
sparung hinter den Befestigungsgur‐
ten an der Innenseite der Hecktür auf‐
bewahren.
Stufenheck, 4-türig
Das Warndreieck in der Aussparung
links im Laderaum verstauen.
Verbandstasche
Schrägheck, 5-türig
Die Verbandstasche im Staufach hin‐ter dem Warndreieck verstauen.
Vor dem ersten Gebrauch die innere
Verkleidung oben und an den Seiten
der Perforation nach innen drücken.
Danach die Verkleidung nach außen
klappen, um das Staufach zu öffnen.
