OPEL ASTRA J 2016.5 Betriebsanleitung (in German)

Instrumente, Bedienelemente109Uhrzeit und Datum einstellenCD 400plus/CD 400/CD 300
Auf CONFIG drücken. Es wird das
Menü Einstellungen angezeigt.
Uhrzeit & Datum wählen.
Wählbare Einstellungsoptionen:
● Zeit einstellen: Ändert die auf
dem Display angezeigte Uhrzeit.
● Datum einstellen: Ändert das auf
dem Display angezeigte Datum.
● Zeitformat einstellen : Ändert die
Anzeige der Stunden zwischen
12 h und 24 h.
●Datumsformat einstellen : Ändert
die Anzeige des Datums zwi‐
schen MM/TT/JJJJ und
TT.MM.JJJJ .
● Uhrzeit anzeigen : Schaltet die
Anzeige der Uhrzeit im Display
ein/aus.
● RDS-Zeit-Synchronisation : Das
RDS-Signal der meisten UKW-
Sender stellt automatisch die
Uhrzeit ein. Die RDS-Zeitsyn‐
chronisation kann einige Minuten
dauern. Einige Sender strahlen kein korrektes Zeitsignal aus. Insolchen Fällen ist es empfohlen,
die automatische Zeitsynchroni‐
sation auszuschalten.
Fahrzeugpersonalisierung 3 138.
Uhrzeit und Datum einstellen
Navi 950/Navi 650/CD 600
Auf CONFIG drücken und den Datum
und Uhrzeit -Menüpunkt zur Anzeige
des entsprechenden Untermenüs an‐
wählen.
Hinweis
Ist RDS-Zeit-Synchronisation akti‐
viert, werden Uhrzeit und Datum au‐ tomatisch vom System eingestellt.
Siehe Handbuch Infotainment für
weitere Informationen.
Uhrzeit einstellen
Zum Einstellen der Uhrzeit die Menü‐ option Zeit einstellen auswählen.
Multifunktionsknopf drehen, um die
erste Einstellung zu ändern.
Den Multifunktionsknopf drücken, um
die Eingabe zu bestätigen. Der far‐
bige Hintergrund springt zur nächsten Einstellung.
Alle Systemeinstellungen anpassen.

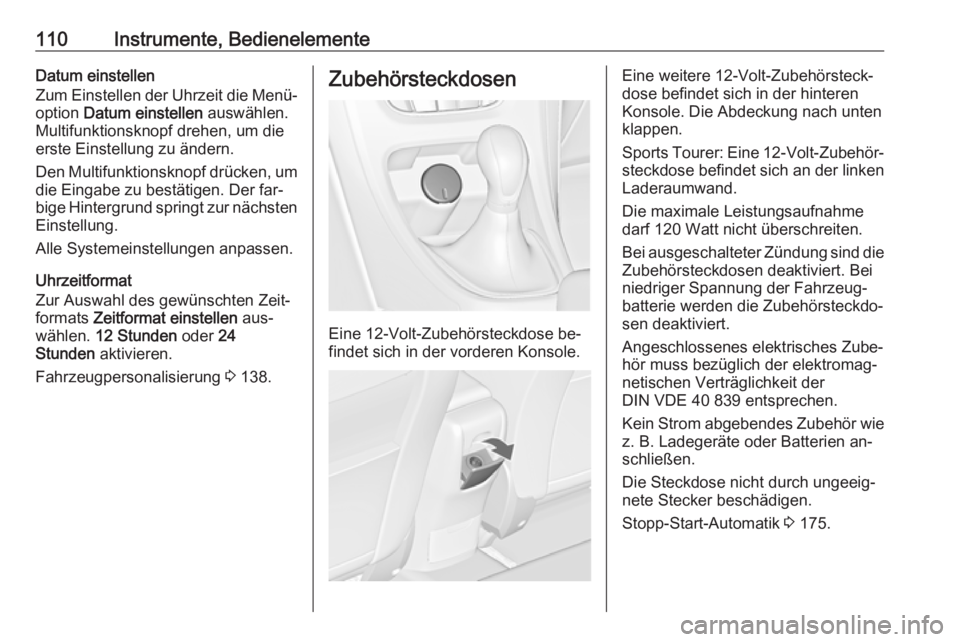

110Instrumente, BedienelementeDatum einstellen
Zum Einstellen der Uhrzeit die Menü‐ option Datum einstellen auswählen.
Multifunktionsknopf drehen, um die erste Einstellung zu ändern.
Den Multifunktionsknopf drücken, um die Eingabe zu bestätigen. Der far‐
bige Hintergrund springt zur nächsten
Einstellung.
Alle Systemeinstellungen anpassen.
Uhrzeitformat
Zur Auswahl des gewünschten Zeit‐
formats Zeitformat einstellen aus‐
wählen. 12 Stunden oder 24
Stunden aktivieren.
Fahrzeugpersonalisierung 3 138.Zubehörsteckdosen
Eine 12-Volt-Zubehörsteckdose be‐
findet sich in der vorderen Konsole.
Eine weitere 12-Volt-Zubehörsteck‐
dose befindet sich in der hinteren Konsole. Die Abdeckung nach unten
klappen.
Sports Tourer: Eine 12-Volt-Zubehör‐
steckdose befindet sich an der linken
Laderaumwand.
Die maximale Leistungsaufnahme
darf 120 Watt nicht überschreiten.
Bei ausgeschalteter Zündung sind die Zubehörsteckdosen deaktiviert. Bei
niedriger Spannung der Fahrzeug‐
batterie werden die Zubehörsteckdo‐ sen deaktiviert.
Angeschlossenes elektrisches Zube‐
hör muss bezüglich der elektromag‐
netischen Verträglichkeit der
DIN VDE 40 839 entsprechen.
Kein Strom abgebendes Zubehör wie
z. B. Ladegeräte oder Batterien an‐
schließen.
Die Steckdose nicht durch ungeeig‐
nete Stecker beschädigen.
Stopp-Start-Automatik 3 175.

Instrumente, Bedienelemente111Zigarettenanzünder
Der Zigarettenanzünder befindet sich
in der vorderen Konsole.
Zigarettenanzünder hineindrücken.
Er schaltet sich automatisch ab, wenn
die Wendel glüht. Zigarettenanzün‐
der herausziehen.
Ascher
Achtung
Nur für Asche, nicht für brennbare Abfälle.
Die Ascherdose kann in die Geträn‐
kehalter eingesetzt werden.
Warnleuchten,
Anzeige-Instrumente,
Kontrollleuchten
Instrument Bei einigen Ausführungen drehen
sich die Zeiger der Instrumente bei
Einschalten der Zündung kurzzeitig
bis zum Endanschlag.
Tachometer
Anzeige der Geschwindigkeit.

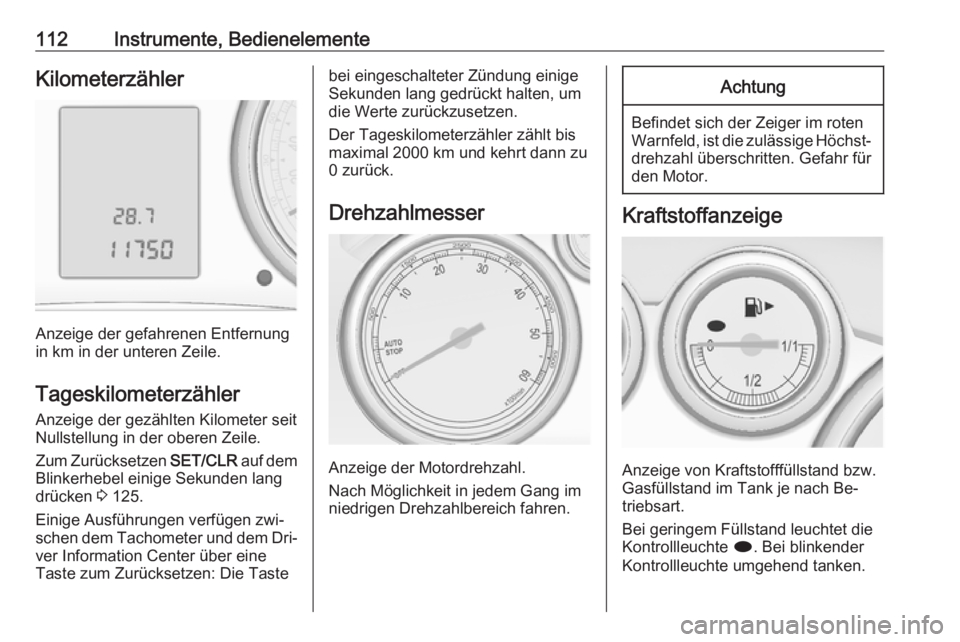

112Instrumente, BedienelementeKilometerzähler
Anzeige der gefahrenen Entfernung
in km in der unteren Zeile.
Tageskilometerzähler
Anzeige der gezählten Kilometer seit
Nullstellung in der oberen Zeile.
Zum Zurücksetzen SET/CLR auf dem
Blinkerhebel einige Sekunden lang
drücken 3 125.
Einige Ausführungen verfügen zwi‐
schen dem Tachometer und dem Dri‐ ver Information Center über eine
Taste zum Zurücksetzen: Die Taste
bei eingeschalteter Zündung einige
Sekunden lang gedrückt halten, um
die Werte zurückzusetzen.
Der Tageskilometerzähler zählt bis
maximal 2000 km und kehrt dann zu
0 zurück.
Drehzahlmesser
Anzeige der Motordrehzahl.
Nach Möglichkeit in jedem Gang im
niedrigen Drehzahlbereich fahren.
Achtung
Befindet sich der Zeiger im roten
Warnfeld, ist die zulässige Höchst‐ drehzahl überschritten. Gefahr fürden Motor.
Kraftstoffanzeige
Anzeige von Kraftstofffüllstand bzw.
Gasfüllstand im Tank je nach Be‐
triebsart.
Bei geringem Füllstand leuchtet die
Kontrollleuchte i. Bei blinkender
Kontrollleuchte umgehend tanken.

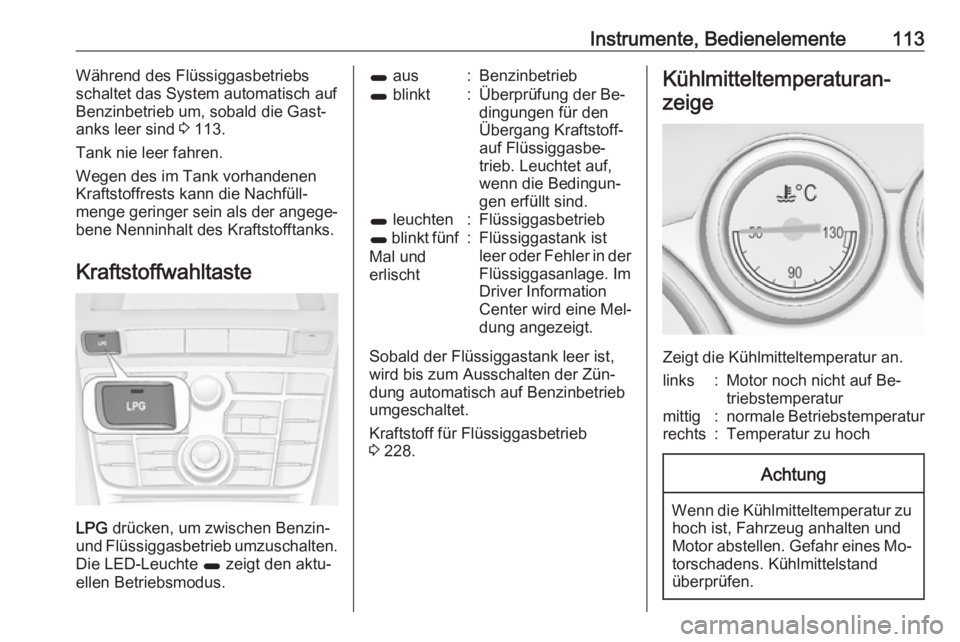

Instrumente, Bedienelemente113Während des Flüssiggasbetriebs
schaltet das System automatisch auf
Benzinbetrieb um, sobald die Gast‐
anks leer sind 3 113.
Tank nie leer fahren.
Wegen des im Tank vorhandenen
Kraftstoffrests kann die Nachfüll‐
menge geringer sein als der angege‐
bene Nenninhalt des Kraftstofftanks.
Kraftstoffwahltaste
LPG drücken, um zwischen Benzin-
und Flüssiggasbetrieb umzuschalten.
Die LED-Leuchte 1 zeigt den aktu‐
ellen Betriebsmodus.
1 aus:Benzinbetrieb1 blinkt:Überprüfung der Be‐
dingungen für den
Übergang Kraftstoff-
auf Flüssiggasbe‐
trieb. Leuchtet auf,
wenn die Bedingun‐
gen erfüllt sind.1 leuchten:Flüssiggasbetrieb1 blinkt fünf
Mal und
erlischt:Flüssiggastank ist
leer oder Fehler in der Flüssiggasanlage. Im
Driver Information
Center wird eine Mel‐
dung angezeigt.
Sobald der Flüssiggastank leer ist,
wird bis zum Ausschalten der Zün‐
dung automatisch auf Benzinbetrieb
umgeschaltet.
Kraftstoff für Flüssiggasbetrieb
3 228.
Kühlmitteltemperaturan‐
zeige
Zeigt die Kühlmitteltemperatur an.
links:Motor noch nicht auf Be‐
triebstemperaturmittig:normale Betriebstemperaturrechts:Temperatur zu hochAchtung
Wenn die Kühlmitteltemperatur zu hoch ist, Fahrzeug anhalten und
Motor abstellen. Gefahr eines Mo‐
torschadens. Kühlmittelstand
überprüfen.

114Instrumente, BedienelementeServiceanzeigeDas System für die Lebensdauer desMotoröls meldet, wenn Motoröl und
Filter gewechselt werden müssen.
Abhängig von den Fahrbedingungen
kann das Intervall, in dem ein Öl- und
Filterwechsel angezeigt wird, stark
schwanken.
Die verbleibende Öllebensdauer
kann mit den Tasten am Blinkerhebel angezeigt werden:
Auf MENU drücken, um Fahrzeug In‐
formationsmenü X auszuwählen.
Das Einstellrad auf Restliche
Lebensdauer Öl drehen.
Die verbleibende Motoröl-Lebens‐
dauer wird als Prozentwert im Driver
Information Center angegeben.
Zurücksetzen
Zum Zurücksetzen mehrere Sekun‐
den lang SET/CLR am Blinkerhebel
drücken. Die Seite „Verbleibende Öl‐
lebensdauer“ muss aktiv sein. Zün‐
dung einschalten, aber nicht den Mo‐
tor.
Damit das System richtig funktioniert, muss es bei jedem Ölwechsel zurück‐ gesetzt werden. Hilfe einer Werkstatt
in Anspruch nehmen.
Nächster Service
Wenn das System eine geringe Öl‐
lebensdauer berechnet hat, wird im
Driver Information Center eine Warn‐ meldung angezeigt. Motoröl und Fil‐
ter innerhalb von einer Woche oder
nach spätestens 500 km in einer
Werkstatt wechseln lassen (je nach‐
dem, was zuerst der Fall ist).
Driver Information Center 3 125.
Serviceinformationen 3 303.
Kontrollleuchten
Die beschriebenen Kontrollleuchten
sind nicht in allen Fahrzeugen enthal‐
ten. Die Beschreibung gilt für alle In‐
strumentenausführungen. Je nach
Ausstattung können die Kontroll‐
leuchten unterschiedlich positioniert
sein. Beim Einschalten der Zündung
leuchten die meisten Kontrollleuchten als Funktionstest kurz auf.
Die Farben der Kontrollleuchten be‐
deuten:rot:Gefahr, wichtige ErinnerungGelb:Warnung, Hinweis, StörungGrün:Einschaltbestätigung

Instrumente, Bedienelemente115blau:EinschaltbestätigungWeiß:Einschaltbestätigung

116Instrumente, BedienelementeKontrollleuchten am Instrument

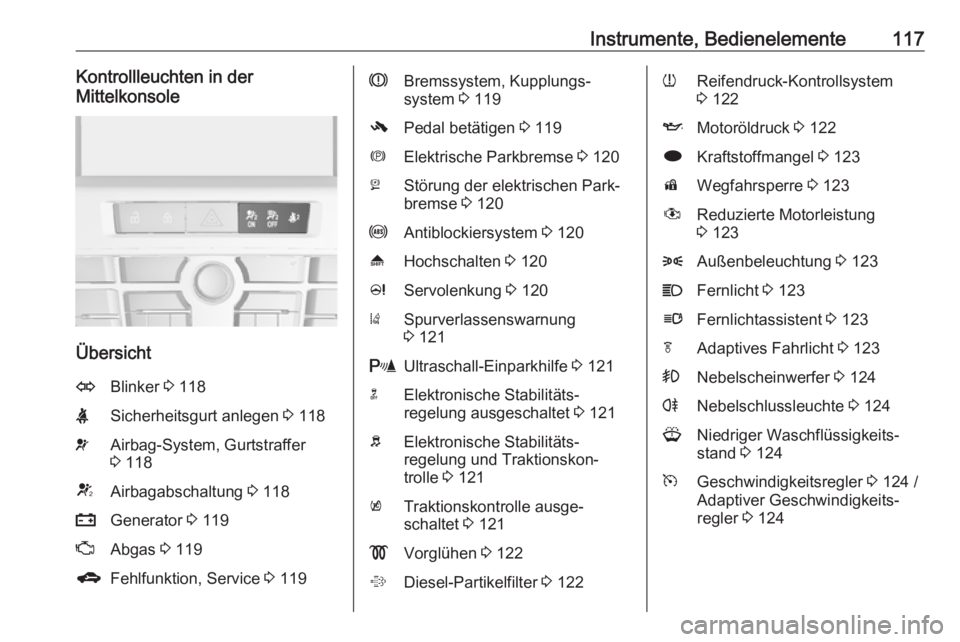

Instrumente, Bedienelemente117Kontrollleuchten in der
Mittelkonsole
Übersicht
OBlinker 3 118XSicherheitsgurt anlegen 3 118vAirbag-System, Gurtstraffer
3 118VAirbagabschaltung 3 118pGenerator 3 119ZAbgas 3 119gFehlfunktion, Service 3 119RBremssystem, Kupplungs‐
system 3 119-Pedal betätigen 3 119mElektrische Parkbremse 3 120jStörung der elektrischen Park‐
bremse 3 120uAntiblockiersystem 3 120[Hochschalten 3 120cServolenkung 3 120)Spurverlassenswarnung
3 121rUltraschall-Einparkhilfe 3 121nElektronische Stabilitäts‐
regelung ausgeschaltet 3 121bElektronische Stabilitäts‐
regelung und Traktionskon‐
trolle 3 121kTraktionskontrolle ausge‐
schaltet 3 121!Vorglühen 3 122%Diesel-Partikelfilter 3 122wReifendruck-Kontrollsystem
3 122IMotoröldruck 3 122iKraftstoffmangel 3 123dWegfahrsperre 3 123#Reduzierte Motorleistung
3 1238Außenbeleuchtung 3 123CFernlicht 3 123lFernlichtassistent 3 123fAdaptives Fahrlicht 3 123>Nebelscheinwerfer 3 124rNebelschlussleuchte 3 124GNiedriger Waschflüssigkeits‐
stand 3 124mGeschwindigkeitsregler 3 124 /
Adaptiver Geschwindigkeits‐ regler 3 124

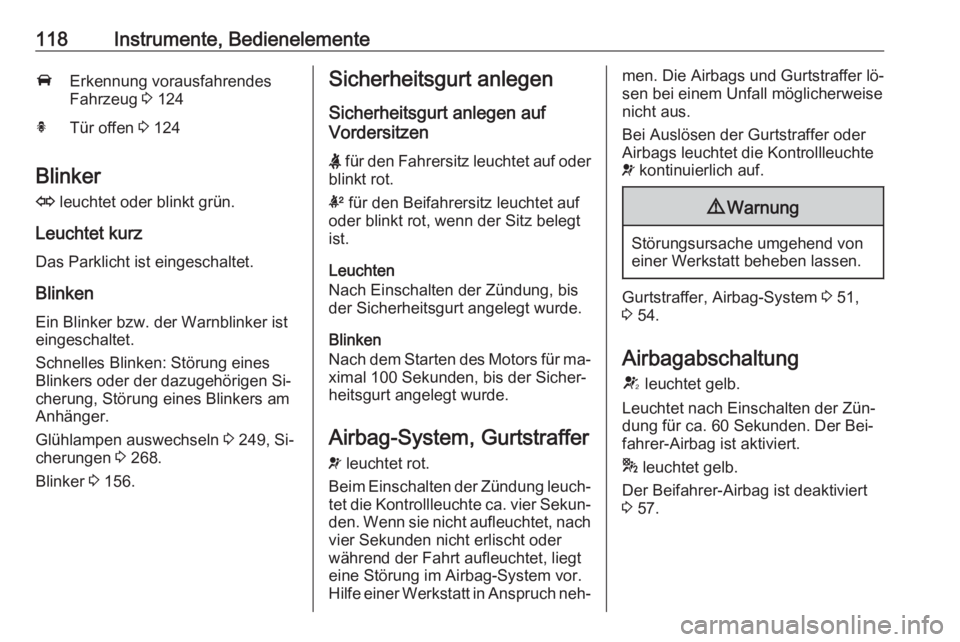

118Instrumente, BedienelementeAErkennung vorausfahrendes
Fahrzeug 3 124hTür offen 3 124
Blinker
O leuchtet oder blinkt grün.
Leuchtet kurz
Das Parklicht ist eingeschaltet.
Blinken
Ein Blinker bzw. der Warnblinker ist
eingeschaltet.
Schnelles Blinken: Störung eines
Blinkers oder der dazugehörigen Si‐
cherung, Störung eines Blinkers am
Anhänger.
Glühlampen auswechseln 3 249, Si‐
cherungen 3 268.
Blinker 3 156.
Sicherheitsgurt anlegen
Sicherheitsgurt anlegen auf
Vordersitzen
X für den Fahrersitz leuchtet auf oder
blinkt rot.
k für den Beifahrersitz leuchtet auf
oder blinkt rot, wenn der Sitz belegt
ist.
Leuchten
Nach Einschalten der Zündung, bis
der Sicherheitsgurt angelegt wurde.
Blinken
Nach dem Starten des Motors für ma‐ ximal 100 Sekunden, bis der Sicher‐
heitsgurt angelegt wurde.
Airbag-System, Gurtstraffer
v leuchtet rot.
Beim Einschalten der Zündung leuch‐ tet die Kontrollleuchte ca. vier Sekun‐
den. Wenn sie nicht aufleuchtet, nach vier Sekunden nicht erlischt oder
während der Fahrt aufleuchtet, liegt eine Störung im Airbag-System vor.
Hilfe einer Werkstatt in Anspruch neh‐men. Die Airbags und Gurtstraffer lö‐
sen bei einem Unfall möglicherweise
nicht aus.
Bei Auslösen der Gurtstraffer oder
Airbags leuchtet die Kontrollleuchte
v kontinuierlich auf.9 Warnung
Störungsursache umgehend von
einer Werkstatt beheben lassen.
Gurtstraffer, Airbag-System 3 51,
3 54.
Airbagabschaltung V leuchtet gelb.
Leuchtet nach Einschalten der Zün‐
dung für ca. 60 Sekunden. Der Bei‐
fahrer-Airbag ist aktiviert.
* leuchtet gelb.
Der Beifahrer-Airbag ist deaktiviert
3 57.
