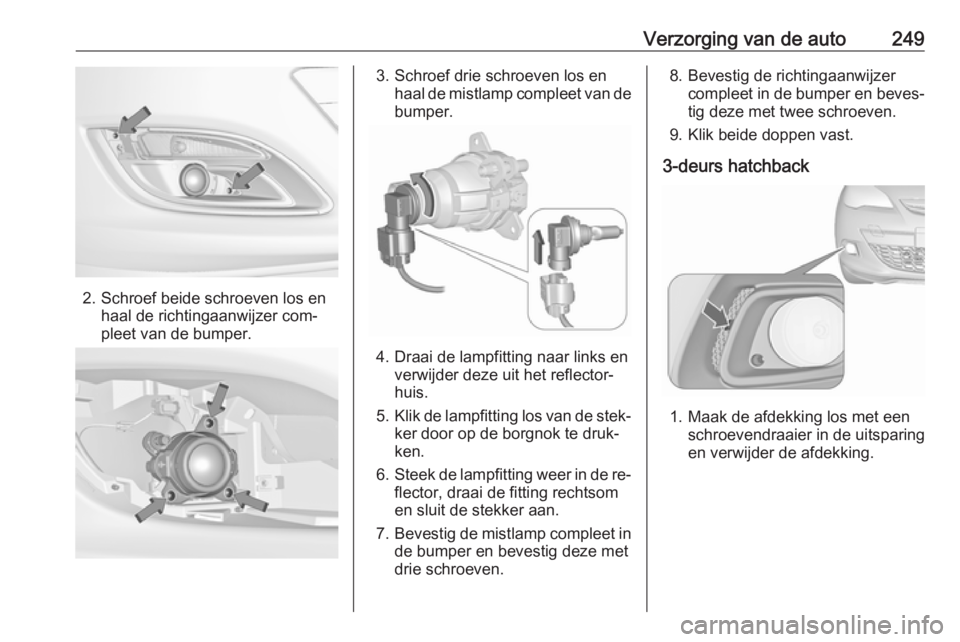

Verzorging van de auto249
2. Schroef beide schroeven los enhaal de richtingaanwijzer com‐
pleet van de bumper.
3. Schroef drie schroeven los en haal de mistlamp compleet van de
bumper.
4. Draai de lampfitting naar links en verwijder deze uit het reflector‐
huis.
5. Klik de lampfitting los van de stek‐
ker door op de borgnok te druk‐
ken.
6. Steek de lampfitting weer in de re‐
flector, draai de fitting rechtsom
en sluit de stekker aan.
7. Bevestig de mistlamp compleet in
de bumper en bevestig deze met
drie schroeven.
8. Bevestig de richtingaanwijzer compleet in de bumper en beves‐tig deze met twee schroeven.
9. Klik beide doppen vast.
3-deurs hatchback
1. Maak de afdekking los met een schroevendraaier in de uitsparing
en verwijder de afdekking.

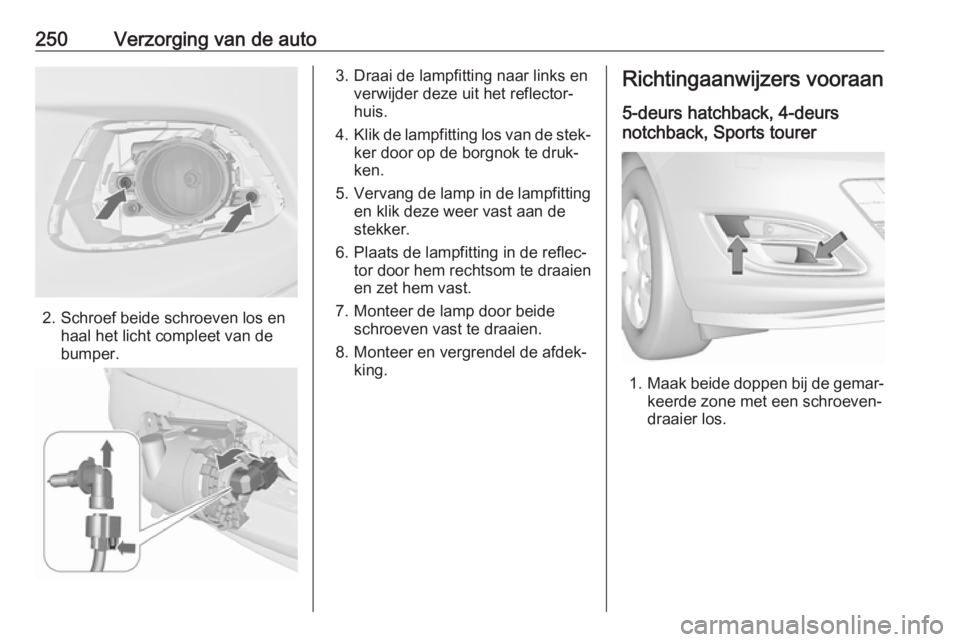

250Verzorging van de auto
2. Schroef beide schroeven los enhaal het licht compleet van de
bumper.
3. Draai de lampfitting naar links en verwijder deze uit het reflector‐
huis.
4. Klik de lampfitting los van de stek‐
ker door op de borgnok te druk‐
ken.
5. Vervang de lamp in de lampfitting
en klik deze weer vast aan de
stekker.
6. Plaats de lampfitting in de reflec‐ tor door hem rechtsom te draaien
en zet hem vast.
7. Monteer de lamp door beide schroeven vast te draaien.
8. Monteer en vergrendel de afdek‐ king.Richtingaanwijzers vooraan
5-deurs hatchback, 4-deurs
notchback, Sports tourer
1. Maak beide doppen bij de gemar‐
keerde zone met een schroeven‐
draaier los.

Verzorging van de auto251
2. Schroef beide schroeven los enhaal het licht compleet van de
bumper.
3. Klik de lampfitting los van de re‐ flector door op beide borgnokken
te drukken.
4. Klik de stekker los van de lampfit‐
ting door op de borgnok te druk‐ken.
5. Verwijder en vervang de lampfit‐ ting met de gloeilamp.
6. Steek de lampfitting in de reflector
en sluit de stekker aan.
7. Bevestig de lichtmodule in de bumper en bevestig deze met
beide schroeven.
8. Klik beide doppen vast.
5-deurs hatchback, 4-deurs
notchback, Sports tourer met Sport/
GSi voorbumper
De gloeilampen zijn van onder de
auto bereikbaar.
1. Klik de veerklem los en zwenk deze naar achteren.
2. Trek de lampfitting met de gloei‐ lamp uit de reflector.

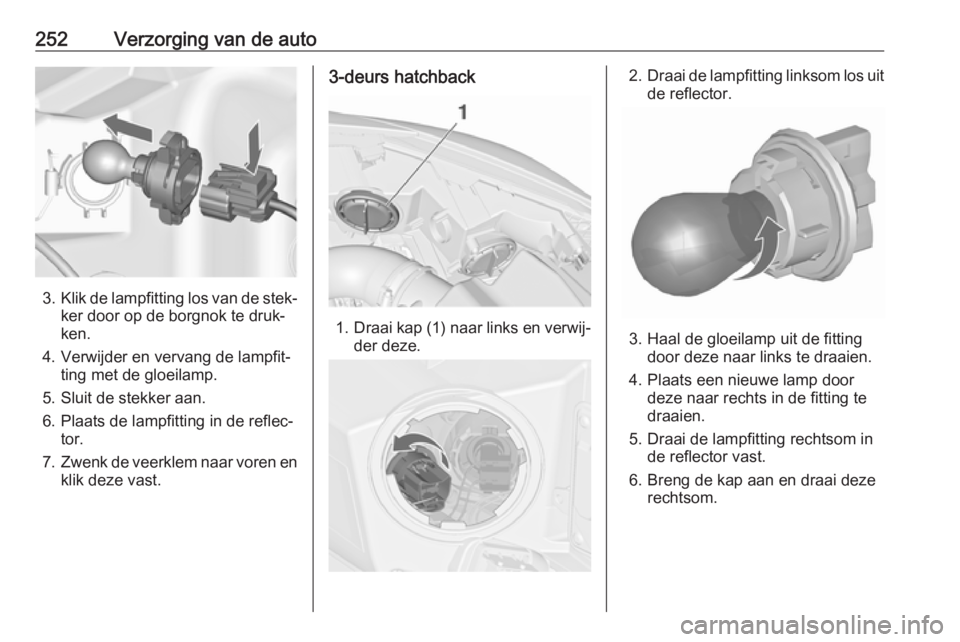

252Verzorging van de auto
3.Klik de lampfitting los van de stek‐
ker door op de borgnok te druk‐
ken.
4. Verwijder en vervang de lampfit‐ ting met de gloeilamp.
5. Sluit de stekker aan.
6. Plaats de lampfitting in de reflec‐ tor.
7. Zwenk de veerklem naar voren en
klik deze vast.
3-deurs hatchback
1. Draai kap (1) naar links en verwij‐
der deze.
2. Draai de lampfitting linksom los uit
de reflector.
3. Haal de gloeilamp uit de fitting door deze naar links te draaien.
4. Plaats een nieuwe lamp door deze naar rechts in de fitting te
draaien.
5. Draai de lampfitting rechtsom in de reflector vast.
6. Breng de kap aan en draai deze rechtsom.

Verzorging van de auto253Achterlichten
5-deurs hatchback
1. Til de afdekking aan de betref‐ fende zijde op en neem deze weg.
2. Kunststof bevestigingsmoer vanbinnen met de hand losdraaien.
3. Trek het achterlicht compleetvoorzichtig uit de uitsparingen en
neem het eruit. De kabelgeleider
moet op zijn plaats blijven zitten.
4. Maak de kabel los van de houder.
5. Maak de kabelboomstekker los van de lamphouder.
6. Draai de drie schroeven met eenschroevendraaier los en haal de
lamphouder uit de lichtmodule.
7. Gloeilamp wegnemen en vervan‐ gen door deze eruit te trekken of

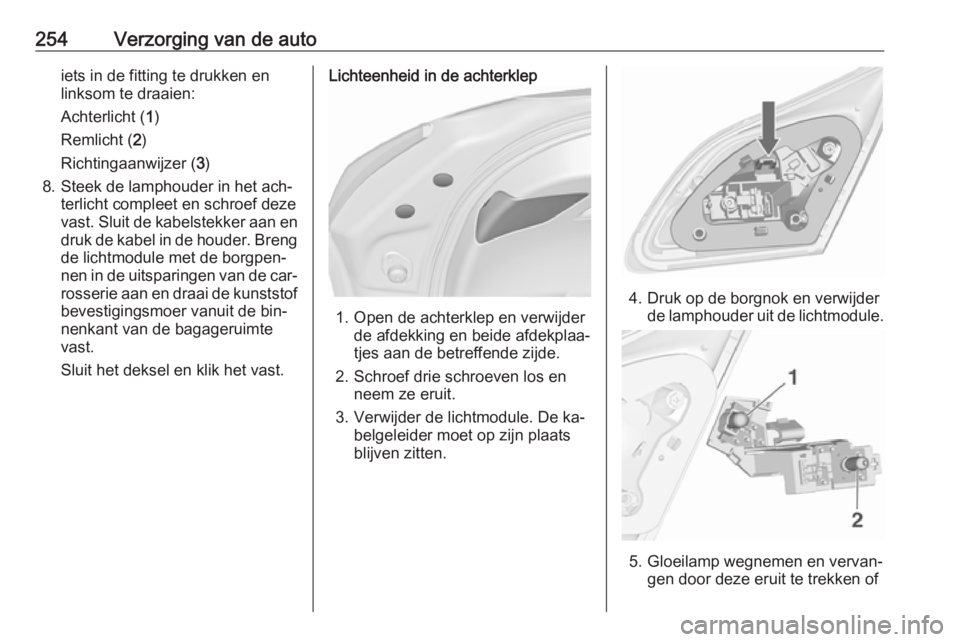

254Verzorging van de autoiets in de fitting te drukken en
linksom te draaien:
Achterlicht ( 1)
Remlicht ( 2)
Richtingaanwijzer ( 3)
8. Steek de lamphouder in het ach‐ terlicht compleet en schroef deze
vast. Sluit de kabelstekker aan en
druk de kabel in de houder. Breng de lichtmodule met de borgpen‐
nen in de uitsparingen van de car‐ rosserie aan en draai de kunststof
bevestigingsmoer vanuit de bin‐
nenkant van de bagageruimte
vast.
Sluit het deksel en klik het vast.Lichteenheid in de achterklep
1. Open de achterklep en verwijder de afdekking en beide afdekplaa‐
tjes aan de betreffende zijde.
2. Schroef drie schroeven los en neem ze eruit.
3. Verwijder de lichtmodule. De ka‐ belgeleider moet op zijn plaats
blijven zitten.
4. Druk op de borgnok en verwijder de lamphouder uit de lichtmodule.
5. Gloeilamp wegnemen en vervan‐ gen door deze eruit te trekken of

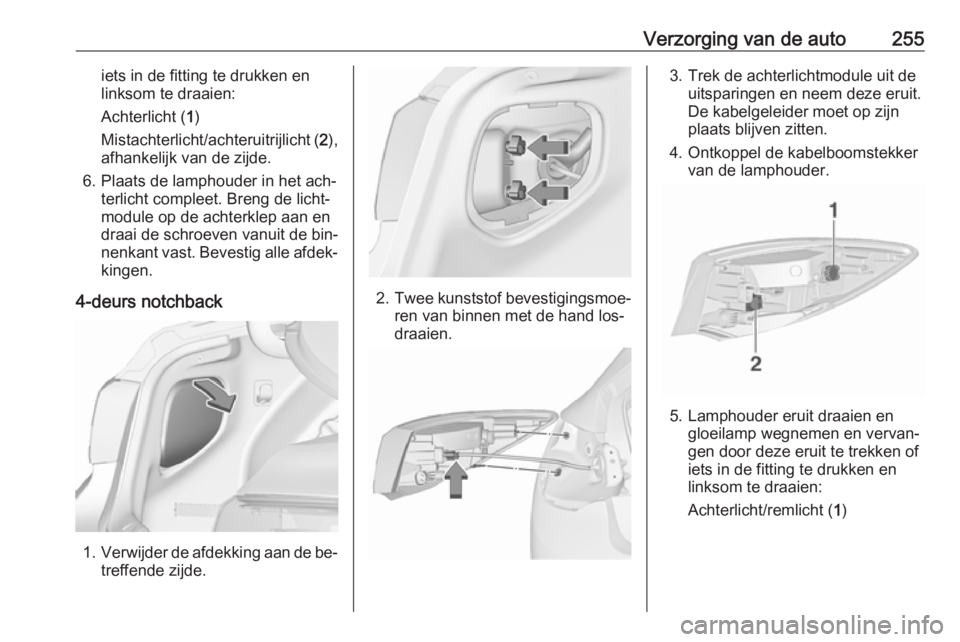

Verzorging van de auto255iets in de fitting te drukken en
linksom te draaien:
Achterlicht ( 1)
Mistachterlicht/achteruitrijlicht ( 2),
afhankelijk van de zijde.
6. Plaats de lamphouder in het ach‐ terlicht compleet. Breng de licht‐
module op de achterklep aan en
draai de schroeven vanuit de bin‐
nenkant vast. Bevestig alle afdek‐
kingen.
4-deurs notchback
1. Verwijder de afdekking aan de be‐
treffende zijde.
2. Twee kunststof bevestigingsmoe‐
ren van binnen met de hand los‐
draaien.
3. Trek de achterlichtmodule uit de uitsparingen en neem deze eruit.
De kabelgeleider moet op zijn
plaats blijven zitten.
4. Ontkoppel de kabelboomstekker van de lamphouder.
5. Lamphouder eruit draaien en gloeilamp wegnemen en vervan‐
gen door deze eruit te trekken of
iets in de fitting te drukken en
linksom te draaien:
Achterlicht/remlicht ( 1)

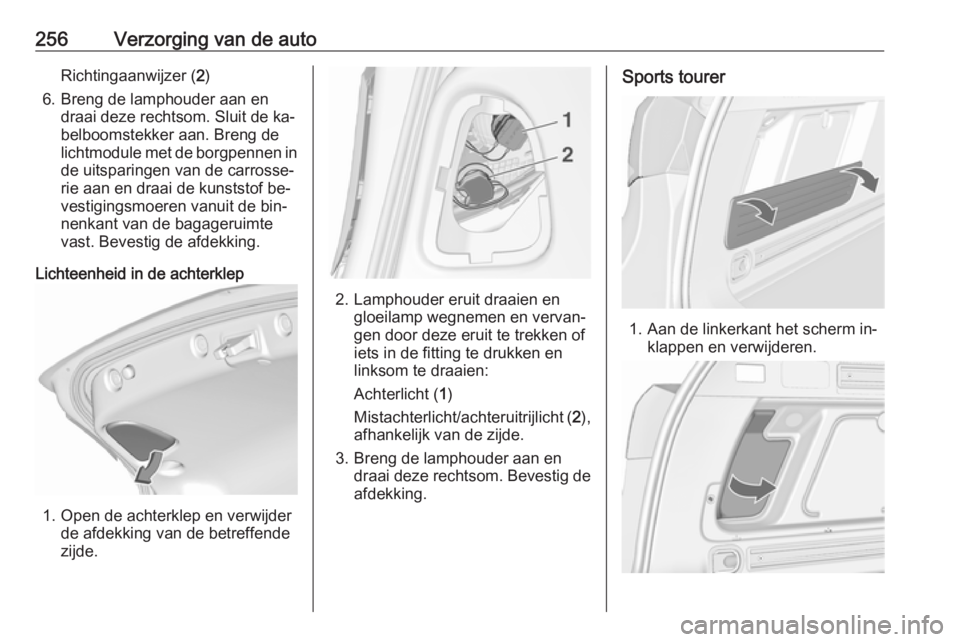

256Verzorging van de autoRichtingaanwijzer (2)
6. Breng de lamphouder aan en draai deze rechtsom. Sluit de ka‐
belboomstekker aan. Breng de
lichtmodule met de borgpennen in de uitsparingen van de carrosse‐
rie aan en draai de kunststof be‐
vestigingsmoeren vanuit de bin‐
nenkant van de bagageruimte
vast. Bevestig de afdekking.
Lichteenheid in de achterklep
1. Open de achterklep en verwijder de afdekking van de betreffende
zijde.
2. Lamphouder eruit draaien en gloeilamp wegnemen en vervan‐
gen door deze eruit te trekken of
iets in de fitting te drukken en
linksom te draaien:
Achterlicht ( 1)
Mistachterlicht/achteruitrijlicht ( 2),
afhankelijk van de zijde.
3. Breng de lamphouder aan en draai deze rechtsom. Bevestig de
afdekking.
Sports tourer
1. Aan de linkerkant het scherm in‐ klappen en verwijderen.

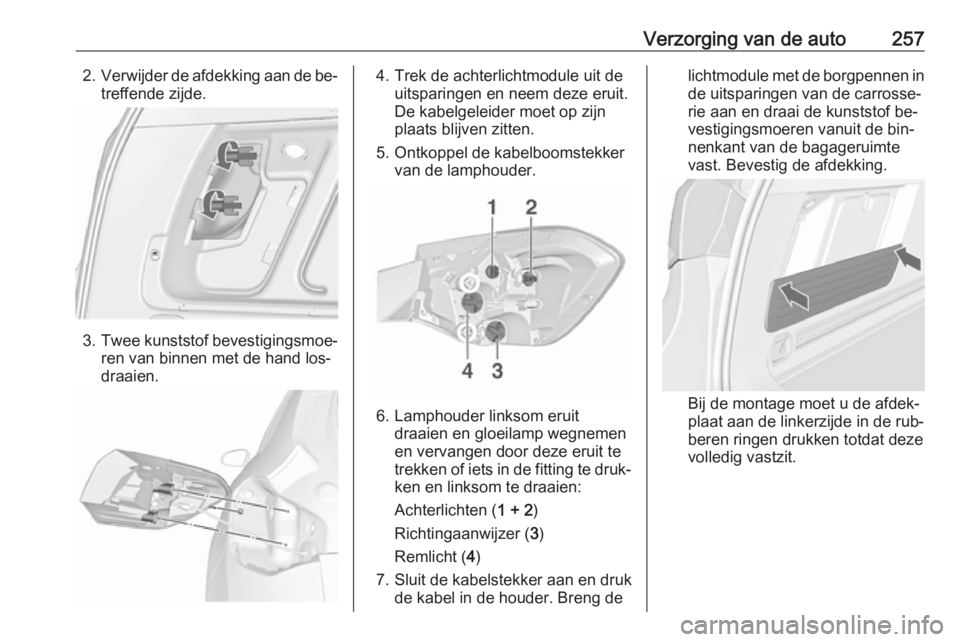

Verzorging van de auto2572.Verwijder de afdekking aan de be‐
treffende zijde.
3. Twee kunststof bevestigingsmoe‐
ren van binnen met de hand los‐
draaien.
4. Trek de achterlichtmodule uit de uitsparingen en neem deze eruit.
De kabelgeleider moet op zijn
plaats blijven zitten.
5. Ontkoppel de kabelboomstekker van de lamphouder.
6. Lamphouder linksom eruitdraaien en gloeilamp wegnemen
en vervangen door deze eruit te
trekken of iets in de fitting te druk‐
ken en linksom te draaien:
Achterlichten ( 1 + 2)
Richtingaanwijzer ( 3)
Remlicht ( 4)
7. Sluit de kabelstekker aan en druk de kabel in de houder. Breng de
lichtmodule met de borgpennen in
de uitsparingen van de carrosse‐
rie aan en draai de kunststof be‐
vestigingsmoeren vanuit de bin‐
nenkant van de bagageruimte
vast. Bevestig de afdekking.
Bij de montage moet u de afdek‐
plaat aan de linkerzijde in de rub‐
beren ringen drukken totdat deze
volledig vastzit.

258Verzorging van de autoLichteenheid in de achterklep
1. Open de achterklep en verwijderde afdekplaten aan de betref‐
fende zijde.
2. Schroef de schroeven los en neem ze eruit.
3. Demonteer het achterlicht com‐ pleet en ontkoppel de kabelboom‐
stekker van de lamphouder.
4. Lamphouder linksom eruit draaien en gloeilamp wegnemen
en vervangen door deze eruit te
trekken of iets in de fitting te druk‐
ken en linksom te draaien:
Achterlicht ( 1)
Mistachterlicht/achteruitrijlicht ( 2),
afhankelijk van de zijde.
5. Breng het licht compleet in de achterklep aan en draai de
schroeven vanuit de binnenkant
vast. Bevestig alle afdekkingen.Mistachterlicht resp. achteruitrijlicht
( 2 ) kunnen afhankelijk van de zijde
worden vervangen door een afdek‐
king in de achterklep zonder het licht compleet te demonteren: neem de af‐
dekking weg, draai de lamphouder er‐ uit en vervang de gloeilamp door
deze linksom eruit te draaien.
