Rijden en bediening205
De minimale weer te geven afstand
is 0,5 s.
Als er geen voorligger is of als de
voorligger buiten bereik is, worden er twee streepjes getoond: .- s.
Actieve noodrem
De actieve noodrem kan helpen om
de schade door aanrijdingen met
voorliggers of obstakels te beperken,
indien een aanrijding door remmen of
sturen niet langer kan worden verme‐
den. Voordat de actieve noodrem ac‐ tiveert, geeft de frontaanrijdingswaar‐schuwing een waarschuwing 3 201.
Deze functie maakt gebruik van input
uit vele bronnen (bijv. radarsensor,
remdruk, rijsnelheid) om de waar‐
schijnlijkheid van een frontale aanrij‐
ding te berekenen.
De actieve noodrem werkt automa‐
tisch bij snelheden boven wandel‐
snelheid, als de instelling
Voorbereiding aanrijding niet uitge‐
schakeld is in het menu Persoonlijke instellingen 3 136.
Het systeem omvat: ● Anticiperend remsysteem
● Automatisch noodstopsysteem
● Anticiperend
remassistentiesysteem9 Waarschuwing
Dit systeem is niet bedoeld om de
verantwoordelijkheid van de be‐
stuurder, voor het besturen van de
auto en anticiperen op de ver‐
keerssituatie, over te nemen. De
functie is puur ondersteunend van aard. De bestuurder moet, afhan‐
kelijk van de rij-omstandigheden,
zelf het rempedaal bedienen.
Anticiperend remsysteem
Bij het naderen van een voorligger
met een zodanige snelheid dat een
aanrijding waarschijnlijk is, zet het an‐ ticiperend remsysteem een lichte
remactie in. Dit verkort de responstijd,
mocht handmatig of automatisch
remmen noodzakelijk zijn.
Het remsysteem is voorbereid op
sneller remmen.
Automatisch noodstopsysteem
Na het voorbereiden van de remmen
en net voor het moment van aanrij‐
ding past deze functie automatisch
beperkte remactie toe om de snelheid
te verlagen.
Anticiperend
remassistentiesysteem
Naast het anticiperend remsysteem
en het automatisch noodstopsys‐
teem, verhoogt het anticiperende re‐
massistentiesysteem de gevoelig‐
heid van de remassistentie. Een
lichte aanraking van het rempedaal

206Rijden en bedieningleidt dan onmiddellijk tot sterk afrem‐
men. Deze functie helpt de
bestuurder om sneller en harder te
remmen vóór de mogelijke aanrijding.9 Waarschuwing
De actieve noodrem is niet ont‐
worpen voor sterk autonoom rem‐ men of het automatisch vermijden
van botsingen. Het is ontworpen
om de voertuigsnelheid vooraf‐
gaand aan een aanrijding te ver‐
lagen. Het systeem reageert mo‐
gelijk niet op stilstaande auto's,
voetgangers en dieren. Na een
plotselinge verandering van rij‐
strook, heeft het systeem enige
tijd nodig om de nieuwe voorligger te detecteren.
De bestuurder moet onder het rij‐
den altijd zijn of haar onverdeelde
aandacht aan het verkeer geven.
De bestuurder moet altijd gereed
zijn om actie te ondernemen en te
remmen en sturen om aanrijdin‐
gen te voorkomen. Het systeem is
ontworpen voor een situatie
waarin alle inzittenden hun veilig‐
heidsgordels dragen.
Systeembeperkingen
De actieve noodrem werkt beperkt of
niet bij regen, sneeuw of modder, om‐ dat de radarsensor door een water‐
film, stof, ijs, of sneeuw bedekt kan
zijn. Bij een vervuilde sensor, de sen‐
sorafdekking reinigen.
In zeldzame gevallen kan de actieve
noodrem kort automatisch remmen in
situaties waarin dat onnodig lijkt te
zijn, bijvoorbeeld als er verkeersbor‐
den in een bocht staan of door auto's
die zich in een andere rijstrook bevin‐ den. Dit behoort bij de normale wer‐
king van het systeem, de auto behoeft geen onderhoud. Trap het gaspedaal
stevig in om het automatisch remmen op te heffen.
Instellingen
Instellingen kunt u veranderen in het
menu Voorbereiding aanrijding in de
persoonlijke instellingen 3 136.
Storing
In geval een systeem onderhoud of reparatie nodig heeft, ziet u een mel‐ ding op het Driver Information Centre.
Als het systeem niet naar behoren
functioneert, verschijnen er berichten
in het Driver Information Centre.
Boordinformatie 3 130.

Rijden en bediening207ParkeerhulpParkeerhulp achter9 Waarschuwing
De bestuurder is zelf geheel ver‐
antwoordelijk voor het inparkeren.
Controleer bij het achteruitrijden
en het gebruik van de parkeerhulp
achter de zone rondom de auto.
De parkeerhulp achter vereenvoudigt het inparkeren door de afstand tus‐
sen de auto en eventuele obstakels
achter te meten. Deze informeert en
waarschuwt de bestuurder met ge‐
luidssignalen.Het systeem heeft vier ultrasone par‐
keersensoren in de achterbumper.
Inschakelen
Wanneer u de achteruitversnelling in‐ schakelt, is het systeem automatisch
klaar voor gebruik.
Een brandende LED in de parkeer‐
hulptoets r geeft aan dat het sys‐
teem klaar voor gebruik is.
Melding
Het systeem waarschuwt de bestuur‐
der tegen mogelijk gevaarlijke obsta‐
kels achter de auto. De geluidssigna‐
len volgen elkaar sneller op naarmate de afstand tot dat obstakel afneemt.
Is de afstand kleiner dan ongeveer
30 cm, dan klinkt er een continu ge‐
luid.
Ook kan de afstand tot obstakels op
het Driver Information Center worden weergegeven.
Uitschakelen
Het systeem schakelt automatisch uit wanneer de achteruitversnelling
wordt uitgeschakeld.
Om het systeem weer in te schakelen schakelt u de achteruitversnelling in.
Handmatig uitschakelen is ook mo‐
gelijk door op r te drukken.

208Rijden en bedieningWanneer het systeem wordt gedeac‐
tiveerd, gaat de LED in de toets uit.
Bovendien verschijnt Parkeerhulp uit
in het Driver Information Center wan‐ neer het systeem handmatig wordt
gedeactiveerd.
Storing
Bij een storing in het systeem of als
het systeem door tijdelijke omstan‐ digheden niet operationeel is, bijv.
door sneeuw op de sensoren, licht
controlelamp r op of verschijnt er
een melding op het Driver Information
Center.
Boordinformatie 3 130.
Controlelamp r 3 120.
Parkeerhulp voor-achter9 Waarschuwing
De bestuurder is zelf geheel ver‐
antwoordelijk voor het inparkeren.
Controleer bij het achteruit- en
vooruitrijden en het gebruik van de
parkeerhulp de zone rondom de
auto.
De parkeerhulp voor-achter meet de
afstand tussen de auto en voorgele‐
gen obstakels en achter de auto. Het
systeem geeft geluidssignalen en
toont berichten.
Het systeem heeft vier ultrasone par‐
keersensoren elk in de achter- en
voorbumper.
Het gebruikt twee verschillende
akoestische waarschuwingssignalen
voor de controlezones voor en achter,
elk met een andere geluidsfrequentie. Het signaal voor voorgelegen obsta‐
kels klinkt via de voorluidsprekers;
voor obstakels achter de auto klinkt
het via de achterluidsprekers.Parkeerhulpknop en
bedieningslogica
De parkeerhulp voor is uitgevoerd
met r. Als de auto is uitgevoerd
met de geavanceerde parkeerhulp (zie de volgende afzonderlijke be‐schrijving), is het systeem uitgerust
met D. Beide systemen werken via
D .
Kort indrukken van r of D deac‐
tiveert of activeert de parkeerhulp voor.
Lang indrukken van D (ongeveer
één seconde ) activeert of deactiveert
de geavanceerde parkeerhulp.

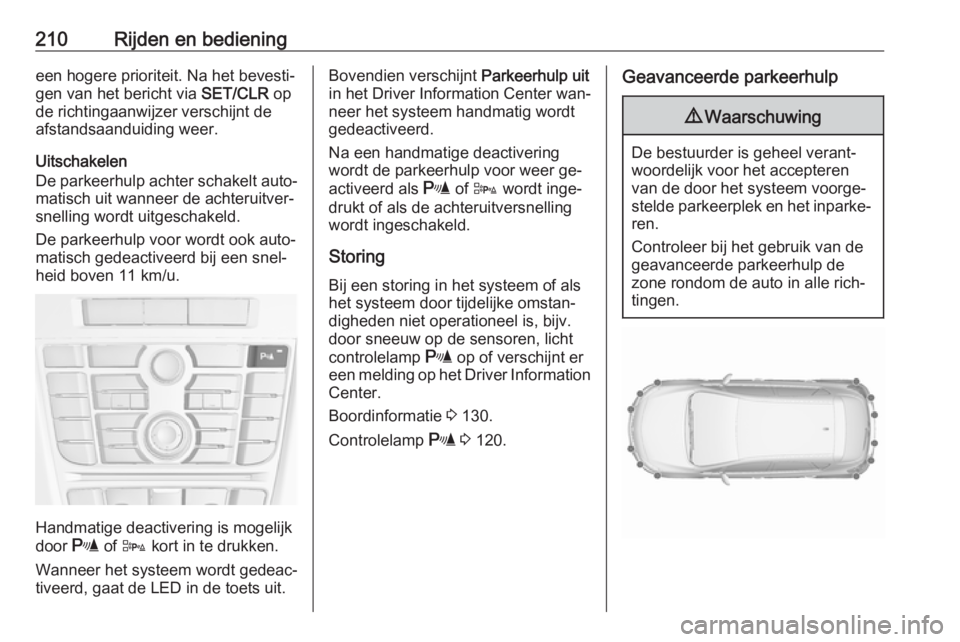

210Rijden en bedieningeen hogere prioriteit. Na het bevesti‐
gen van het bericht via SET/CLR op
de richtingaanwijzer verschijnt de
afstandsaanduiding weer.
Uitschakelen
De parkeerhulp achter schakelt auto‐
matisch uit wanneer de achteruitver‐
snelling wordt uitgeschakeld.
De parkeerhulp voor wordt ook auto‐
matisch gedeactiveerd bij een snel‐ heid boven 11 km/u.
Handmatige deactivering is mogelijk
door r of D kort in te drukken.
Wanneer het systeem wordt gedeac‐
tiveerd, gaat de LED in de toets uit.
Bovendien verschijnt Parkeerhulp uit
in het Driver Information Center wan‐ neer het systeem handmatig wordt
gedeactiveerd.
Na een handmatige deactivering
wordt de parkeerhulp voor weer ge‐
activeerd als r of D wordt inge‐
drukt of als de achteruitversnelling
wordt ingeschakeld.
Storing
Bij een storing in het systeem of als het systeem door tijdelijke omstan‐ digheden niet operationeel is, bijv.
door sneeuw op de sensoren, licht
controlelamp r op of verschijnt er
een melding op het Driver Information
Center.
Boordinformatie 3 130.
Controlelamp r 3 120.Geavanceerde parkeerhulp9 Waarschuwing
De bestuurder is geheel verant‐
woordelijk voor het accepteren
van de door het systeem voorge‐
stelde parkeerplek en het inparke‐
ren.
Controleer bij het gebruik van de geavanceerde parkeerhulp de
zone rondom de auto in alle rich‐
tingen.

Rijden en bediening211De geavanceerde parkeerhulp laat debestuurder inparkeren door instruc‐
ties te geven op het Driver Informa‐ tion Center en via geluidssignalen.
De bestuurder moet zelf accelereren,
remmen, sturen en schakelen.
Het systeem gebruikt de sensoren van de parkeerhulp voor-achter in
combinatie met twee extra sensoren
aan weerskanten van de voor- en
achterbumper.
Toets D en bedieningslogica
Geavanceerde parkeerhulp en par‐
keerhulp voor-achter (zie de vorige beschrijving) werken beide via D.
Kort indrukken van D deactiveert of
activeert de parkeerhulp voor.
Lang indrukken van D (ongeveer
één seconde ) activeert of deactiveert
de geavanceerde parkeerhulp.
De toetslogica voor het bedienen van
de systemen is als volgt:
● De parkeerhulp voor-achter is ac‐
tief: u deactiveert de parkeerhulp
voor-achter door kort indrukken
van de toets.● De parkeerhulp voor-achter is ac‐
tief; lang indrukken activeert ge‐
avanceerde parkeerhulp als een
vooruitversnelling geactiveerd is.
● De geavanceerde parkeerhulp is actief: u activeert de parkeerhulp
voor-achter door kort indrukken
van de toets.
● De geavanceerde parkeerhulp is actief: u deactiveert de geavan‐
ceerde parkeerhulp door lang in‐ drukken van de toets.
● De geavanceerde parkeerhulp en parkeerhulp voor-achter zijn
actief; kort indrukken deactiveert
beide systemen.Inschakelen
Wanneer u een parkeerplek zoekt,
moet u het systeem activeren door
ongeveer één seconde op D te
drukken.
Het systeem kan alleen worden ge‐
activeerd en kan alleen naar een par‐
keerplek zoeken bij snelheden tot
30 km/u.
De maximale parallelle afstand tus‐ sen uw auto en de rij geparkeerde au‐ to's bedraagt 1,8 meter.

214Rijden en bedieninghet systeem gedeactiveerd. Druk on‐
geveer één seconde op D om het
systeem naar een nieuwe parkeer‐
plek te laten zoeken.
Algemene opmerkingen over
parkeerhulpsystemen9 Waarschuwing
Onder bepaalde omstandigheden
kunnen reflecterende oppervlak‐
ken van uiteenlopende aard op
voorwerpen of kleding evenals ex‐ terne geluidsbronnen ertoe leiden
dat het systeem obstakels niet
waarneemt.
In het bijzonder moet gelet worden
op lage obstakels die het onderste gedeelte van de bumper kunnen
beschadigen.
Voorzichtig
Het systeem werkt eventueel min‐
der goed wanneer de sensoren
zijn bedekt, bijv. met ijs of sneeuw.
Het parkeerhulpsysteem werkt bij
een zware belading eventueel
minder goed.
Voor grotere auto's in de buurt
(bijv. off-roads, minivans, vans)
gelden speciale voorwaarden. De
objectherkenning en de juiste af‐
standsindicatie in het bovenste deel van deze voertuigen kan niet
worden gegarandeerd.
Objecten met een erg klein reflec‐ tievlak, bijv. smalle voorwerpen of
zachte materialen, herkent het
systeem mogelijkerwijs niet.
Parkeerhulpsystemen detecteren
geen voorwerpen buiten het de‐
tectiebereik.
Let op
Het parkeerhulpsysteem kan wor‐
den geactiveerd en gedeactiveerd
door de instellingen op het
Info-display te veranderen. Als een
aanhangerkoppeling is bevestigd,
moet deze in het menu worden ge‐
selecteerd.
Persoonlijke instellingen 3 136.
Let op
Het parkeerhulpsysteem herkent
automatisch een af fabriek gemon‐
teerde trekhaak. Het systeem wordt
gedeactiveerd zodra u de stekker
erin steekt.
Als gevolg van externe akoestische
of mechanische storingen is het mo‐ gelijk dat de sensor een niet-be‐
staand object (echostoring) herkent.
De geavanceerde parkeerhulp rea‐
geert eventueel niet op veranderin‐ gen van de parkeerplek nadat u met
het parkeren bent begonnen.
Let op
Bij het inschakelen van een vooruit‐ versnelling en het overschrijden van een bepaalde snelheid wordt de par‐keerhulp achter bij het uitschuiven
van het draagsysteem achterzijde
gedeactiveerd.
Bij het eerst inschakelen van de ach‐ teruitversnelling detecteert de par‐
keerhulp het draagsysteem achter‐ zijde en klinkt er een zoemer. Druk
kort op r of D om de parkeer‐
hulp te deactiveren.

Rijden en bediening215Let op
Na gebruik moet de geavanceerde
parkeerhulp worden gekalibreerd.
Voor optimale begeleiding tijdens het parkeren is een rijafstand van
ten minste 35 km, inclusief een aan‐
tal bochten, nodig.
Blindehoeksysteem
Het blindehoeksysteem detecteert en meldt objecten die zich, binnen een
specifieke blindehoekzone, aan
weerszijden van de auto bevinden.
Het systeem alarmeert visueel in elke buitenspiegels bij het detecteren die
in de binnen- en buitenspiegels wel‐
licht niet zichtbaar zijn.
De sensoren van het systeem bevin‐
den zich in de bumper aan de linker-
en rechterzijde van de auto.9 Waarschuwing
Het blinde-hoeksysteem vervangt
het zicht van de bestuurder niet.
Het systeem detecteert geen:
● auto's die zich buiten de blinde hoeken bevinden, en die mo‐
gelijk snel naderen
● voetgangers, fietsers of dieren Controleer voordat u van rijstrook
verandert altijd alle spiegels, kijk
over uw schouder en gebruik de
richtingaanwijzer.
Als het systeem tijdens het vooruitrij‐
den in de blindehoekzone een voer‐
tuig detecteert, licht er zowel bij auto's
die worden ingehaald of die u inhalen, een geel waarschuwingssymbool B
in de betreffende buitenspiegel op. Als de bestuurder vervolgens de rich‐
tingaanwijzer gebruikt, gaat het waar‐
schuwingssymbool B geel knipperen
als waarschuwing om niet van rij‐
strook te wisselen.
Let op
Als de passerende auto minstens
10 km/u sneller rijdt dan de gepas‐
seerde auto, licht het waarschu‐
wingssymbool B in de betreffende
buitenspiegel mogelijk niet op.
Het blindehoeksysteem werkt bij snelheden van 10 km/u tot 140 km/u. Bij snelheden hoger dan 140 km/u
wordt het systeem inactief, aangege‐
ven door de verlichte waarschuwings‐
symbolen B in beide buitenspiegels.
Als de snelheid weer wordt verlaagd,
verdwijnen de waarschuwingssym‐
bolen. Als een auto dan in de blinde
zone wordt waargenomen, worden de waarschuwingssymbolen B als nor‐
maal verlicht aan de betreffende
zijde.
Als de auto wordt gestart, lichten
beide displays in de buitenspiegels
kort op om aan te geven dat het sys‐
teem operationeel is.

216Rijden en bedieningU kunt het systeem activeren of deac‐tiveren in het menu Instellingen op het
Info-display, persoonlijke instellingen
3 136.
De deactivering wordt aangegeven
met een tekst op het Driver Informa‐
tion Centre.
Detectiezones
De systeemsensor dekt een zone van
ongeveer drie meter aan beide zijden van de auto af. De zone begint bij elke
buitenspiegel en strekt zich ongeveer
drie meter naar achteren uit. De zone is ongeveer tussen de 0,5 meter en
twee meter hoog, vanaf de grond.
Het systeem wordt geactiveerd als er
een aanhangwagen aangekoppeld is.
Het blindehoeksysteem is ontworpen
om stilstaande voorwerpen zoals
vangrails, lantaarnpalen, stoepran‐
den, muren en balken te negeren.
Geparkeerde voertuigen of tege‐
moetkomende voertuigen worden
niet gedetecteerd.Storing
Onder normale omstandigheden
geeft het systeem soms geen waar‐
schuwing.
Het blindehoeksysteem werkt niet als de bumper aan de linker- of rechter‐
zijde vervuild is met modder, vuil,
sneeuw, ijs of slijk. Instructies voor
reinigen 3 293.
Bij een storing in het systeem of als het systeem door tijdelijke omstan‐
digheden niet operationeel is, dan
verschijnt er een melding in het Driver
Information Centre. Roep de hulp van een werkplaats in bij een permanente storing.
Achteruitkijkcamera De achteruitkijkcamera helpt de be‐
stuurder bij het achteruitrijden door
middel van een weergave van het ge‐
bied achter de auto.
Het camerabeeld wordt getoond in de
Colour-Info-Display.9 Waarschuwing
De achteruitrijcamera kan nooit
het zicht van de bestuurder ver‐
vangen. Let op: voorwerpen die
zich buiten het bereik van de ca‐
mera en de sensoren van de ge‐
avanceerde parkeerhulp bevin‐
den, bijv. onder de bumper of on‐
der de auto, worden niet getoond.
Rijd nooit achteruit als u alleen op het Info-Display hebt gekeken.
Controleer eerst de omgeving aan
de achterzijde en rondom de auto
voordat u achteruit rijdt.
Inschakelen
De achteruitkijkcamera wordt auto‐ matisch ingeschakeld als de auto in
de achteruitversnelling wordt gescha‐
keld.

Rijden en bediening217Werking
De camera bevindt zich in de hand‐
greep van de achterklep en heeft een zichthoek van 130°.
Vanwege de hoge positie van de ca‐
mera is, bij wijze van leidraad voor de
positie, de achterbumper op het dis‐
play zichtbaar.
De camera bestrijkt slechts een be‐
perkt gebied. De afstand op het beeld op de display, verschilt van de wer‐
kelijke afstand.
Geleidingsstrepen
Dynamische-geleidingsstrepen zijn
horizontale lijnen met een onderlinge
afstand van een meter, die op de af‐
beelding zijn geprojecteerd om de af‐ stand tot de getoonde objecten te
kunnen bepalen.De baan van de auto wordt afgebeeld
overeenkomstig de stuurhoek.
U kunt de functie deactiveren in het
menu Instellingen op het Info-display.
Persoonlijke instellingen 3 136.
Waarschuwingssymbolen
Waarschuwingssymbolen zijn op het
beeld weergegeven als driehoekjes
9 en geven obstakels aan die door de
achtersensoren van de geavan‐
ceerde parkeerhulp zijn geconsta‐
teerd.
Display-instellingen
