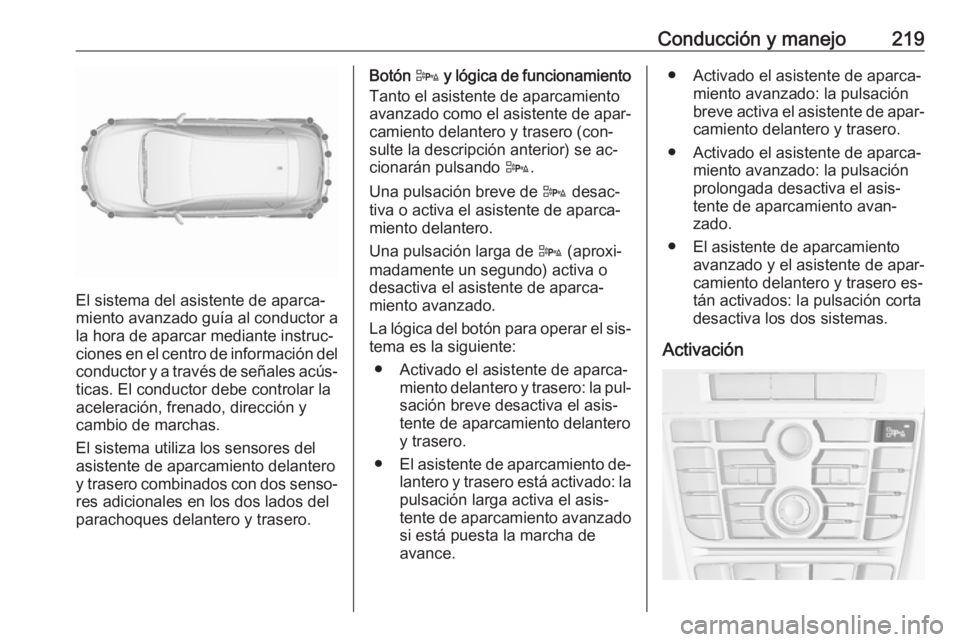

Conducción y manejo219
El sistema del asistente de aparca‐
miento avanzado guía al conductor a la hora de aparcar mediante instruc‐
ciones en el centro de información del
conductor y a través de señales acús‐ ticas. El conductor debe controlar la
aceleración, frenado, dirección y
cambio de marchas.
El sistema utiliza los sensores del
asistente de aparcamiento delantero
y trasero combinados con dos senso‐
res adicionales en los dos lados del
parachoques delantero y trasero.
Botón D y lógica de funcionamiento
Tanto el asistente de aparcamiento
avanzado como el asistente de apar‐
camiento delantero y trasero (con‐
sulte la descripción anterior) se ac‐
cionarán pulsando D.
Una pulsación breve de D desac‐
tiva o activa el asistente de aparca‐
miento delantero.
Una pulsación larga de D (aproxi‐
madamente un segundo) activa o
desactiva el asistente de aparca‐
miento avanzado.
La lógica del botón para operar el sis‐
tema es la siguiente:
● Activado el asistente de aparca‐ miento delantero y trasero: la pul‐sación breve desactiva el asis‐
tente de aparcamiento delantero
y trasero.
● El asistente de aparcamiento de‐
lantero y trasero está activado: la pulsación larga activa el asis‐
tente de aparcamiento avanzado si está puesta la marcha de
avance.● Activado el asistente de aparca‐ miento avanzado: la pulsación
breve activa el asistente de apar‐
camiento delantero y trasero.
● Activado el asistente de aparca‐ miento avanzado: la pulsación
prolongada desactiva el asis‐
tente de aparcamiento avan‐
zado.
● El asistente de aparcamiento avanzado y el asistente de apar‐
camiento delantero y trasero es‐
tán activados: la pulsación corta
desactiva los dos sistemas.
Activación
Page 222 of 365

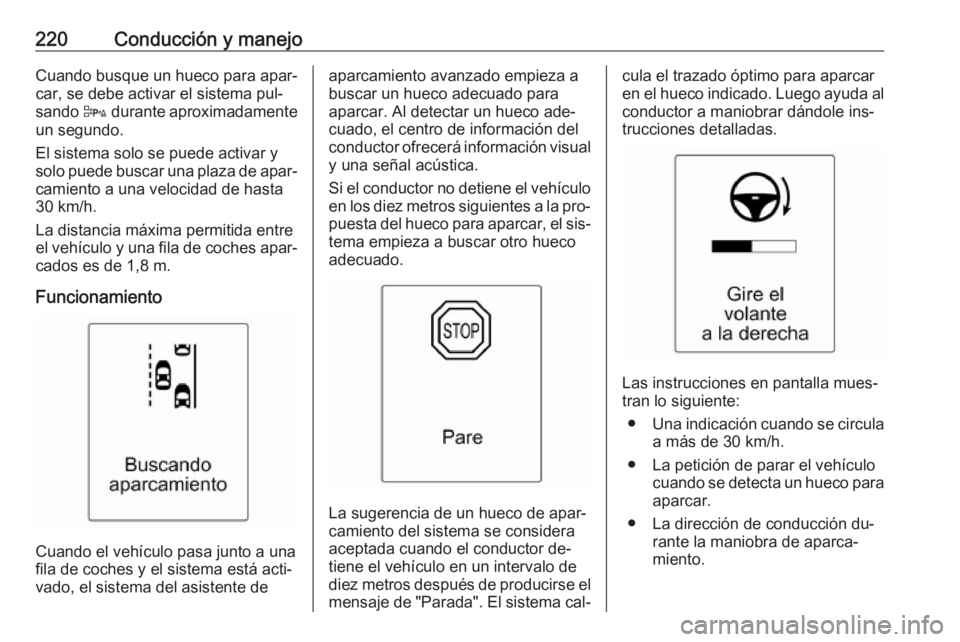

220Conducción y manejoCuando busque un hueco para apar‐car, se debe activar el sistema pul‐
sando D durante aproximadamente
un segundo.
El sistema solo se puede activar y
solo puede buscar una plaza de apar‐ camiento a una velocidad de hasta
30 km/h.
La distancia máxima permitida entre
el vehículo y una fila de coches apar‐ cados es de 1,8 m.
Funcionamiento
Cuando el vehículo pasa junto a una
fila de coches y el sistema está acti‐
vado, el sistema del asistente de
aparcamiento avanzado empieza a
buscar un hueco adecuado para
aparcar. Al detectar un hueco ade‐
cuado, el centro de información del
conductor ofrecerá información visual
y una señal acústica.
Si el conductor no detiene el vehículo
en los diez metros siguientes a la pro‐ puesta del hueco para aparcar, el sis‐
tema empieza a buscar otro hueco
adecuado.
La sugerencia de un hueco de apar‐
camiento del sistema se considera
aceptada cuando el conductor de‐
tiene el vehículo en un intervalo de
diez metros después de producirse el
mensaje de "Parada". El sistema cal‐
cula el trazado óptimo para aparcar en el hueco indicado. Luego ayuda al conductor a maniobrar dándole ins‐trucciones detalladas.
Las instrucciones en pantalla mues‐
tran lo siguiente:
● Una indicación cuando se circula
a más de 30 km/h.
● La petición de parar el vehículo cuando se detecta un hueco paraaparcar.
● La dirección de conducción du‐ rante la maniobra de aparca‐
miento.
Page 223 of 365

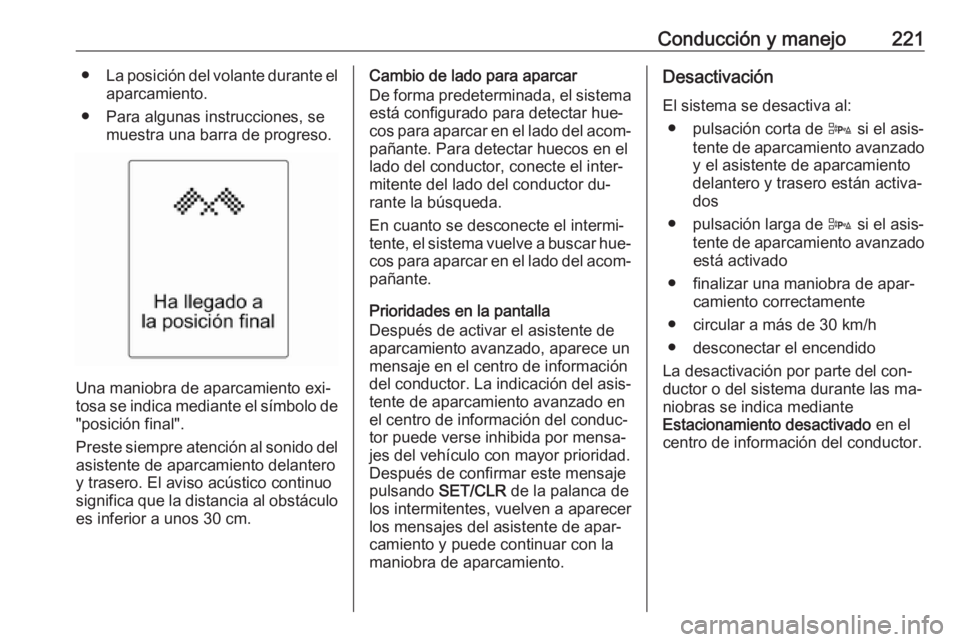

Conducción y manejo221●La posición del volante durante el
aparcamiento.
● Para algunas instrucciones, se muestra una barra de progreso.
Una maniobra de aparcamiento exi‐
tosa se indica mediante el símbolo de
"posición final".
Preste siempre atención al sonido del
asistente de aparcamiento delantero
y trasero. El aviso acústico continuo
significa que la distancia al obstáculo es inferior a unos 30 cm.
Cambio de lado para aparcar
De forma predeterminada, el sistema está configurado para detectar hue‐
cos para aparcar en el lado del acom‐
pañante. Para detectar huecos en el lado del conductor, conecte el inter‐
mitente del lado del conductor du‐
rante la búsqueda.
En cuanto se desconecte el intermi‐
tente, el sistema vuelve a buscar hue‐
cos para aparcar en el lado del acom‐ pañante.
Prioridades en la pantalla
Después de activar el asistente de
aparcamiento avanzado, aparece un
mensaje en el centro de información
del conductor. La indicación del asis‐
tente de aparcamiento avanzado en
el centro de información del conduc‐
tor puede verse inhibida por mensa‐
jes del vehículo con mayor prioridad.
Después de confirmar este mensaje
pulsando SET/CLR de la palanca de
los intermitentes, vuelven a aparecer
los mensajes del asistente de apar‐
camiento y puede continuar con la maniobra de aparcamiento.Desactivación
El sistema se desactiva al: ● pulsación corta de D si el asis‐
tente de aparcamiento avanzado y el asistente de aparcamiento
delantero y trasero están activa‐
dos
● pulsación larga de D si el asis‐
tente de aparcamiento avanzado está activado
● finalizar una maniobra de apar‐ camiento correctamente
● circular a más de 30 km/h
● desconectar el encendido
La desactivación por parte del con‐
ductor o del sistema durante las ma‐
niobras se indica mediante
Estacionamiento desactivado en el
centro de información del conductor.
Page 224 of 365

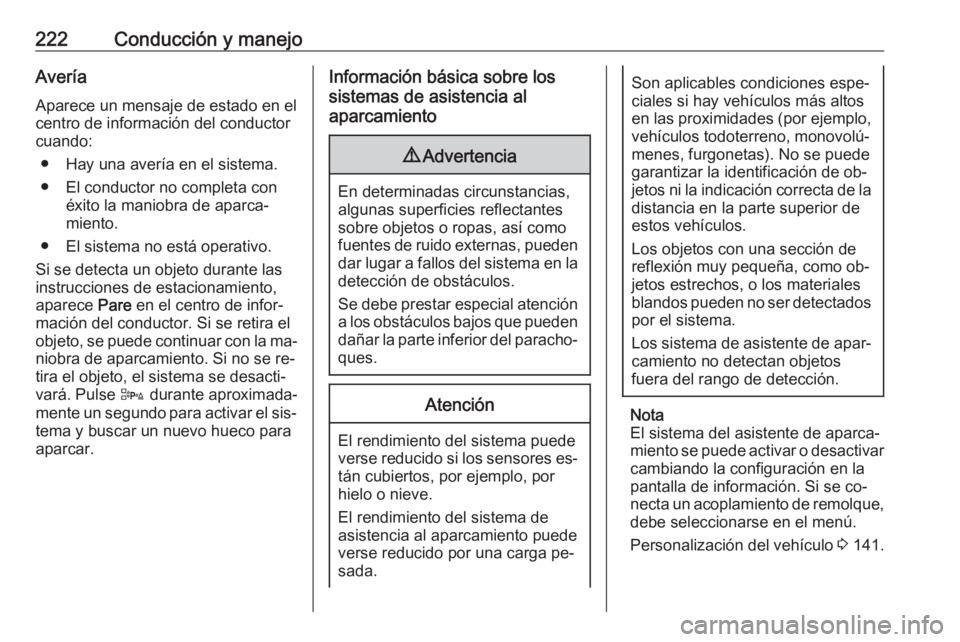

222Conducción y manejoAveríaAparece un mensaje de estado en el
centro de información del conductor
cuando:
● Hay una avería en el sistema.
● El conductor no completa con éxito la maniobra de aparca‐
miento.
● El sistema no está operativo.
Si se detecta un objeto durante las
instrucciones de estacionamiento,
aparece Pare en el centro de infor‐
mación del conductor. Si se retira el
objeto, se puede continuar con la ma‐ niobra de aparcamiento. Si no se re‐
tira el objeto, el sistema se desacti‐
vará. Pulse D durante aproximada‐
mente un segundo para activar el sis‐ tema y buscar un nuevo hueco para
aparcar.Información básica sobre los
sistemas de asistencia al
aparcamiento9 Advertencia
En determinadas circunstancias,
algunas superficies reflectantes
sobre objetos o ropas, así como
fuentes de ruido externas, pueden dar lugar a fallos del sistema en ladetección de obstáculos.
Se debe prestar especial atención
a los obstáculos bajos que pueden
dañar la parte inferior del paracho‐
ques.
Atención
El rendimiento del sistema puede
verse reducido si los sensores es‐ tán cubiertos, por ejemplo, por
hielo o nieve.
El rendimiento del sistema de
asistencia al aparcamiento puede
verse reducido por una carga pe‐
sada.
Son aplicables condiciones espe‐
ciales si hay vehículos más altos
en las proximidades (por ejemplo,
vehículos todoterreno, monovolú‐
menes, furgonetas). No se puede
garantizar la identificación de ob‐
jetos ni la indicación correcta de la
distancia en la parte superior de
estos vehículos.
Los objetos con una sección de
reflexión muy pequeña, como ob‐
jetos estrechos, o los materiales
blandos pueden no ser detectados por el sistema.
Los sistema de asistente de apar‐
camiento no detectan objetos
fuera del rango de detección.
Nota
El sistema del asistente de aparca‐
miento se puede activar o desactivar cambiando la configuración en la
pantalla de información. Si se co‐
necta un acoplamiento de remolque, debe seleccionarse en el menú.
Personalización del vehículo 3 141.
Page 225 of 365

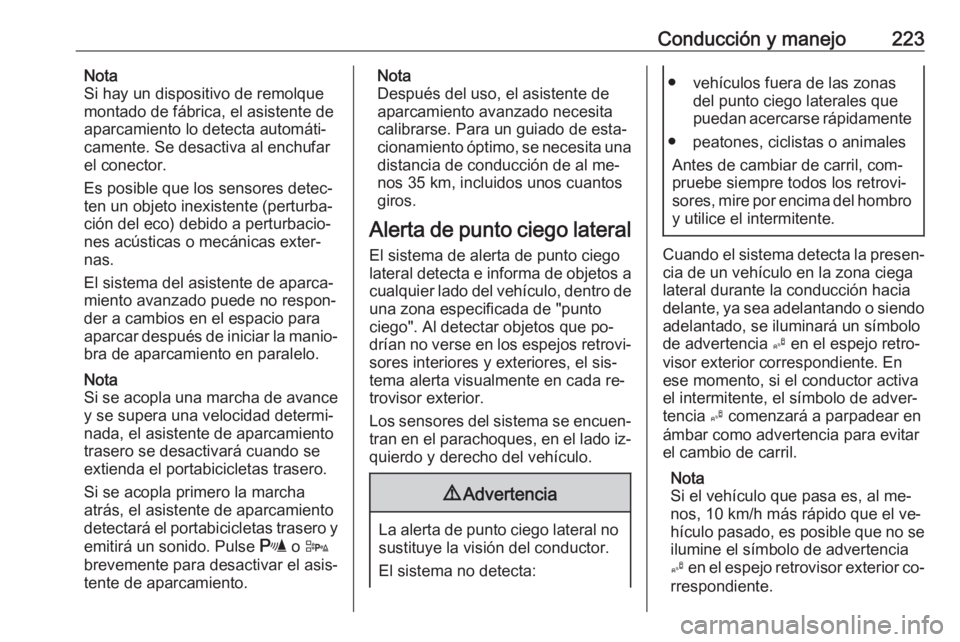

Conducción y manejo223Nota
Si hay un dispositivo de remolque
montado de fábrica, el asistente de aparcamiento lo detecta automáti‐
camente. Se desactiva al enchufar
el conector.
Es posible que los sensores detec‐
ten un objeto inexistente (perturba‐
ción del eco) debido a perturbacio‐
nes acústicas o mecánicas exter‐
nas.
El sistema del asistente de aparca‐
miento avanzado puede no respon‐
der a cambios en el espacio para
aparcar después de iniciar la manio‐
bra de aparcamiento en paralelo.
Nota
Si se acopla una marcha de avance
y se supera una velocidad determi‐
nada, el asistente de aparcamiento
trasero se desactivará cuando se
extienda el portabicicletas trasero.
Si se acopla primero la marcha
atrás, el asistente de aparcamiento
detectará el portabicicletas trasero y
emitirá un sonido. Pulse r o D
brevemente para desactivar el asis‐
tente de aparcamiento.Nota
Después del uso, el asistente de
aparcamiento avanzado necesita
calibrarse. Para un guiado de esta‐
cionamiento óptimo, se necesita una
distancia de conducción de al me‐
nos 35 km, incluidos unos cuantos
giros.
Alerta de punto ciego lateral
El sistema de alerta de punto ciego
lateral detecta e informa de objetos a cualquier lado del vehículo, dentro de una zona especificada de "punto
ciego". Al detectar objetos que po‐
drían no verse en los espejos retrovi‐
sores interiores y exteriores, el sis‐
tema alerta visualmente en cada re‐
trovisor exterior.
Los sensores del sistema se encuen‐ tran en el parachoques, en el lado iz‐ quierdo y derecho del vehículo.9 Advertencia
La alerta de punto ciego lateral no
sustituye la visión del conductor.
El sistema no detecta:
● vehículos fuera de las zonas del punto ciego laterales que
puedan acercarse rápidamente
● peatones, ciclistas o animales Antes de cambiar de carril, com‐
pruebe siempre todos los retrovi‐
sores, mire por encima del hombro y utilice el intermitente.
Cuando el sistema detecta la presen‐
cia de un vehículo en la zona ciega
lateral durante la conducción hacia
delante, ya sea adelantando o siendo adelantado, se iluminará un símbolo
de advertencia B en el espejo retro‐
visor exterior correspondiente. En
ese momento, si el conductor activa
el intermitente, el símbolo de adver‐
tencia B comenzará a parpadear en
ámbar como advertencia para evitar
el cambio de carril.
Nota
Si el vehículo que pasa es, al me‐
nos, 10 km/h más rápido que el ve‐
hículo pasado, es posible que no se
ilumine el símbolo de advertencia
B en el espejo retrovisor exterior co‐
rrespondiente.
Page 226 of 365

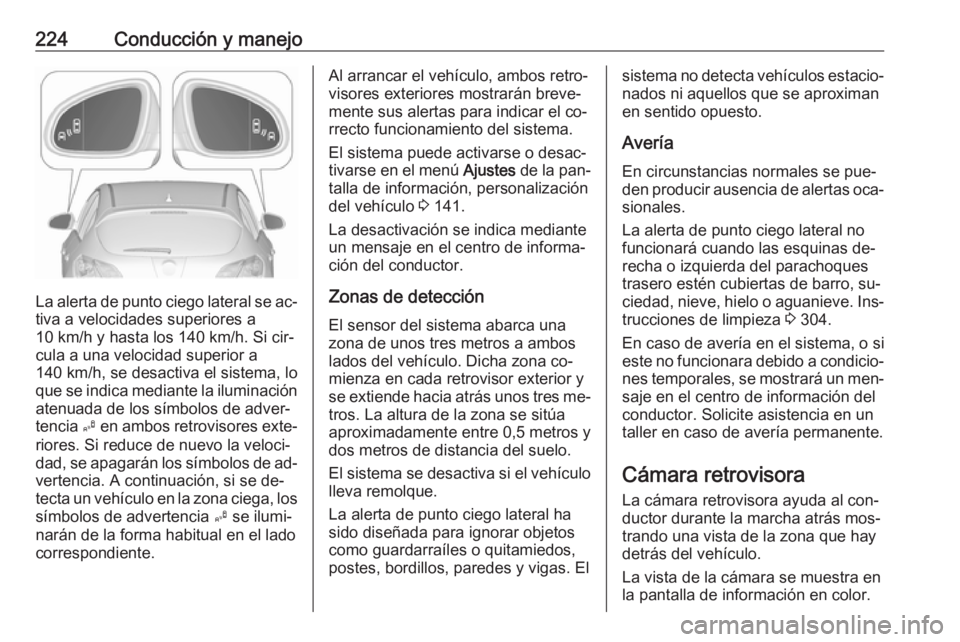

224Conducción y manejo
La alerta de punto ciego lateral se ac‐tiva a velocidades superiores a
10 km/h y hasta los 140 km/h. Si cir‐
cula a una velocidad superior a
140 km/h, se desactiva el sistema, lo
que se indica mediante la iluminación
atenuada de los símbolos de adver‐
tencia B en ambos retrovisores exte‐
riores. Si reduce de nuevo la veloci‐
dad, se apagarán los símbolos de ad‐ vertencia. A continuación, si se de‐
tecta un vehículo en la zona ciega, los símbolos de advertencia B se ilumi‐
narán de la forma habitual en el lado
correspondiente.
Al arrancar el vehículo, ambos retro‐
visores exteriores mostrarán breve‐
mente sus alertas para indicar el co‐
rrecto funcionamiento del sistema.
El sistema puede activarse o desac‐
tivarse en el menú Ajustes de la pan‐
talla de información, personalización del vehículo 3 141.
La desactivación se indica mediante
un mensaje en el centro de informa‐
ción del conductor.
Zonas de detección
El sensor del sistema abarca una
zona de unos tres metros a ambos
lados del vehículo. Dicha zona co‐
mienza en cada retrovisor exterior y se extiende hacia atrás unos tres me‐
tros. La altura de la zona se sitúa
aproximadamente entre 0,5 metros y
dos metros de distancia del suelo.
El sistema se desactiva si el vehículo lleva remolque.
La alerta de punto ciego lateral ha
sido diseñada para ignorar objetos
como guardarraíles o quitamiedos,
postes, bordillos, paredes y vigas. Elsistema no detecta vehículos estacio‐
nados ni aquellos que se aproximan
en sentido opuesto.
AveríaEn circunstancias normales se pue‐
den producir ausencia de alertas oca‐
sionales.
La alerta de punto ciego lateral no
funcionará cuando las esquinas de‐
recha o izquierda del parachoques
trasero estén cubiertas de barro, su‐
ciedad, nieve, hielo o aguanieve. Ins‐
trucciones de limpieza 3 304.
En caso de avería en el sistema, o si
este no funcionara debido a condicio‐ nes temporales, se mostrará un men‐
saje en el centro de información del
conductor. Solicite asistencia en un
taller en caso de avería permanente.
Cámara retrovisora
La cámara retrovisora ayuda al con‐
ductor durante la marcha atrás mos‐
trando una vista de la zona que hay
detrás del vehículo.
La vista de la cámara se muestra en
la pantalla de información en color.
Page 227 of 365

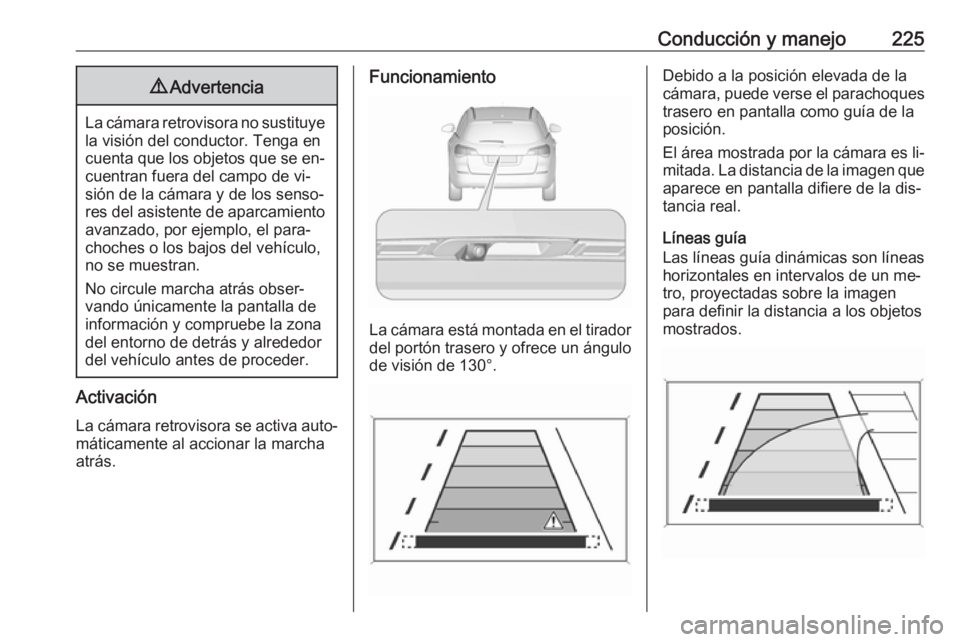

Conducción y manejo2259Advertencia
La cámara retrovisora no sustituye
la visión del conductor. Tenga en
cuenta que los objetos que se en‐
cuentran fuera del campo de vi‐
sión de la cámara y de los senso‐
res del asistente de aparcamiento avanzado, por ejemplo, el para‐
choches o los bajos del vehículo,
no se muestran.
No circule marcha atrás obser‐
vando únicamente la pantalla de
información y compruebe la zona
del entorno de detrás y alrededor
del vehículo antes de proceder.
Activación
La cámara retrovisora se activa auto‐
máticamente al accionar la marcha
atrás.
Funcionamiento
La cámara está montada en el tirador del portón trasero y ofrece un ángulo
de visión de 130°.
Debido a la posición elevada de la
cámara, puede verse el parachoques
trasero en pantalla como guía de la
posición.
El área mostrada por la cámara es li‐ mitada. La distancia de la imagen que
aparece en pantalla difiere de la dis‐
tancia real.
Líneas guía
Las líneas guía dinámicas son líneas
horizontales en intervalos de un me‐
tro, proyectadas sobre la imagen
para definir la distancia a los objetos
mostrados.
Page 228 of 365

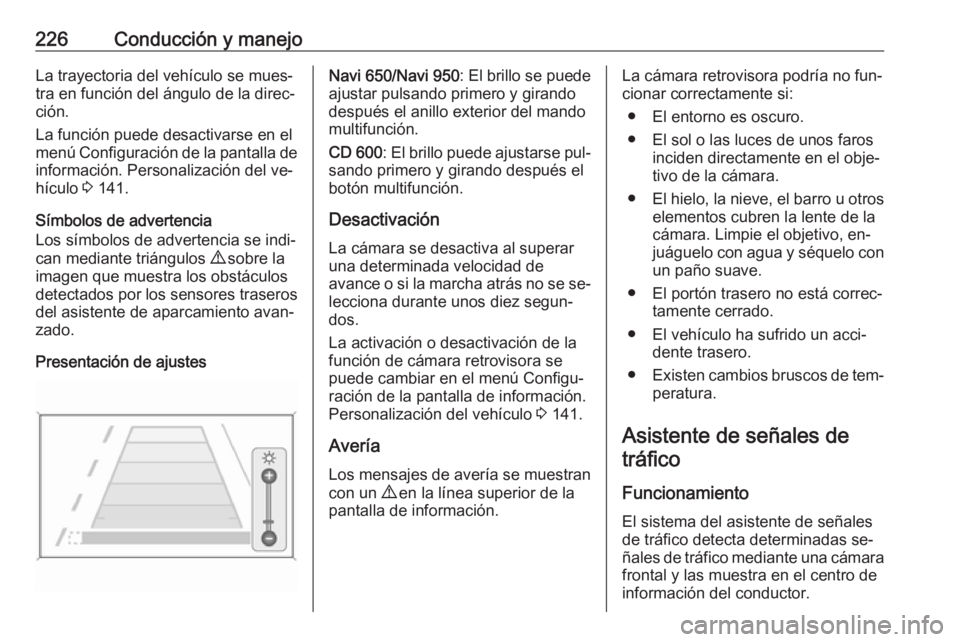

226Conducción y manejoLa trayectoria del vehículo se mues‐
tra en función del ángulo de la direc‐
ción.
La función puede desactivarse en el
menú Configuración de la pantalla de información. Personalización del ve‐
hículo 3 141.
Símbolos de advertencia
Los símbolos de advertencia se indi‐
can mediante triángulos 9 sobre la
imagen que muestra los obstáculos detectados por los sensores traseros del asistente de aparcamiento avan‐
zado.
Presentación de ajustesNavi 650/Navi 950 : El brillo se puede
ajustar pulsando primero y girando
después el anillo exterior del mando
multifunción.
CD 600 : El brillo puede ajustarse pul‐
sando primero y girando después el
botón multifunción.
Desactivación La cámara se desactiva al superar
una determinada velocidad de
avance o si la marcha atrás no se se‐
lecciona durante unos diez segun‐
dos.
La activación o desactivación de la
función de cámara retrovisora se
puede cambiar en el menú Configu‐
ración de la pantalla de información.
Personalización del vehículo 3 141.
Avería Los mensajes de avería se muestran con un 9 en la línea superior de la
pantalla de información.La cámara retrovisora podría no fun‐
cionar correctamente si:
● El entorno es oscuro.
● El sol o las luces de unos faros inciden directamente en el obje‐
tivo de la cámara.
● El hielo, la nieve, el barro u otros
elementos cubren la lente de la
cámara. Limpie el objetivo, en‐
juáguelo con agua y séquelo con
un paño suave.
● El portón trasero no está correc‐ tamente cerrado.
● El vehículo ha sufrido un acci‐ dente trasero.
● Existen cambios bruscos de tem‐
peratura.
Asistente de señales de tráfico
Funcionamiento
El sistema del asistente de señales
de tráfico detecta determinadas se‐
ñales de tráfico mediante una cámara
frontal y las muestra en el centro de
información del conductor.
Page 229 of 365

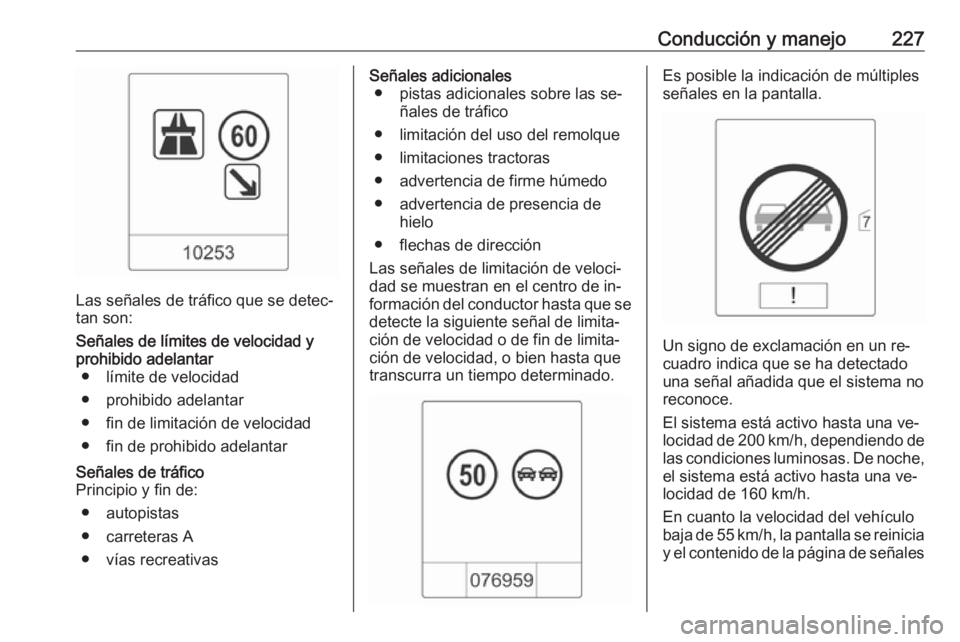

Conducción y manejo227
Las señales de tráfico que se detec‐
tan son:
Señales de límites de velocidad y
prohibido adelantar ● límite de velocidad
● prohibido adelantar
● fin de limitación de velocidad
● fin de prohibido adelantarSeñales de tráfico
Principio y fin de:
● autopistas
● carreteras A
● vías recreativasSeñales adicionales ● pistas adicionales sobre las se‐ ñales de tráfico
● limitación del uso del remolque
● limitaciones tractoras
● advertencia de firme húmedo
● advertencia de presencia de hielo
● flechas de dirección
Las señales de limitación de veloci‐
dad se muestran en el centro de in‐
formación del conductor hasta que se detecte la siguiente señal de limita‐
ción de velocidad o de fin de limita‐
ción de velocidad, o bien hasta que
transcurra un tiempo determinado.Es posible la indicación de múltiples
señales en la pantalla.
Un signo de exclamación en un re‐
cuadro indica que se ha detectado
una señal añadida que el sistema no
reconoce.
El sistema está activo hasta una ve‐ locidad de 200 km/h, dependiendo de las condiciones luminosas. De noche,
el sistema está activo hasta una ve‐
locidad de 160 km/h.
En cuanto la velocidad del vehículo
baja de 55 km/h, la pantalla se reinicia y el contenido de la página de señales
Page 230 of 365

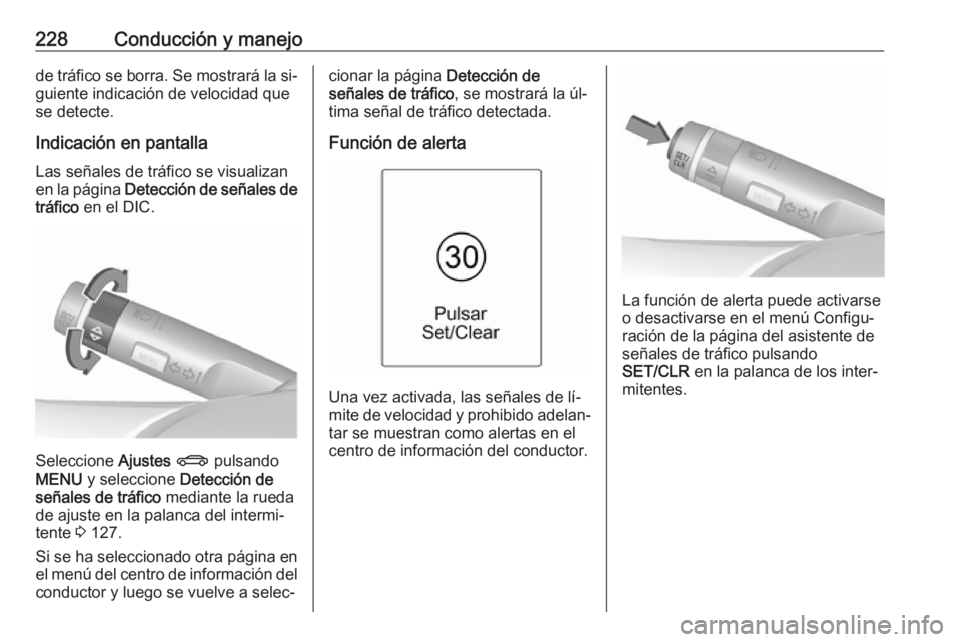

228Conducción y manejode tráfico se borra. Se mostrará la si‐guiente indicación de velocidad que
se detecte.
Indicación en pantalla Las señales de tráfico se visualizan
en la página Detección de señales de
tráfico en el DIC.
Seleccione Ajustes X pulsando
MENU y seleccione Detección de
señales de tráfico mediante la rueda
de ajuste en la palanca del intermi‐
tente 3 127.
Si se ha seleccionado otra página en
el menú del centro de información del conductor y luego se vuelve a selec‐
cionar la página Detección de
señales de tráfico , se mostrará la úl‐
tima señal de tráfico detectada.
Función de alerta
Una vez activada, las señales de lí‐
mite de velocidad y prohibido adelan‐
tar se muestran como alertas en el
centro de información del conductor.
La función de alerta puede activarse
o desactivarse en el menú Configu‐
ración de la página del asistente de
señales de tráfico pulsando
SET/CLR en la palanca de los inter‐
mitentes.
