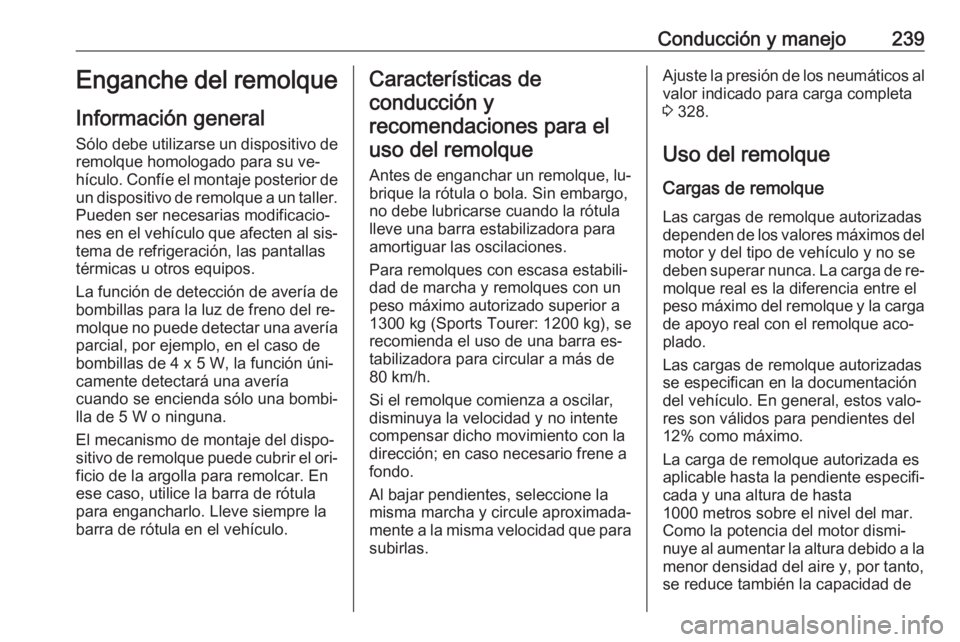

Conducción y manejo239Enganche del remolque
Información general Sólo debe utilizarse un dispositivo de
remolque homologado para su ve‐
hículo. Confíe el montaje posterior de un dispositivo de remolque a un taller.
Pueden ser necesarias modificacio‐
nes en el vehículo que afecten al sis‐ tema de refrigeración, las pantallas
térmicas u otros equipos.
La función de detección de avería de bombillas para la luz de freno del re‐
molque no puede detectar una avería
parcial, por ejemplo, en el caso de
bombillas de 4 x 5 W, la función úni‐
camente detectará una avería
cuando se encienda sólo una bombi‐
lla de 5 W o ninguna.
El mecanismo de montaje del dispo‐
sitivo de remolque puede cubrir el ori‐ ficio de la argolla para remolcar. En
ese caso, utilice la barra de rótula
para engancharlo. Lleve siempre la
barra de rótula en el vehículo.Características de
conducción y
recomendaciones para el
uso del remolque
Antes de enganchar un remolque, lu‐
brique la rótula o bola. Sin embargo,
no debe lubricarse cuando la rótula
lleve una barra estabilizadora para
amortiguar las oscilaciones.
Para remolques con escasa estabili‐
dad de marcha y remolques con un
peso máximo autorizado superior a
1300 kg (Sports Tourer: 1200 kg), se
recomienda el uso de una barra es‐
tabilizadora para circular a más de
80 km/h.
Si el remolque comienza a oscilar,
disminuya la velocidad y no intente
compensar dicho movimiento con la
dirección; en caso necesario frene a
fondo.
Al bajar pendientes, seleccione la
misma marcha y circule aproximada‐
mente a la misma velocidad que para subirlas.Ajuste la presión de los neumáticos al
valor indicado para carga completa
3 328.
Uso del remolque Cargas de remolque
Las cargas de remolque autorizadas
dependen de los valores máximos del motor y del tipo de vehículo y no se
deben superar nunca. La carga de re‐
molque real es la diferencia entre el
peso máximo del remolque y la carga
de apoyo real con el remolque aco‐
plado.
Las cargas de remolque autorizadas
se especifican en la documentación
del vehículo. En general, estos valo‐
res son válidos para pendientes del
12% como máximo.
La carga de remolque autorizada es aplicable hasta la pendiente especifi‐ cada y una altura de hasta
1000 metros sobre el nivel del mar. Como la potencia del motor dismi‐
nuye al aumentar la altura debido a la menor densidad del aire y, por tanto,se reduce también la capacidad de

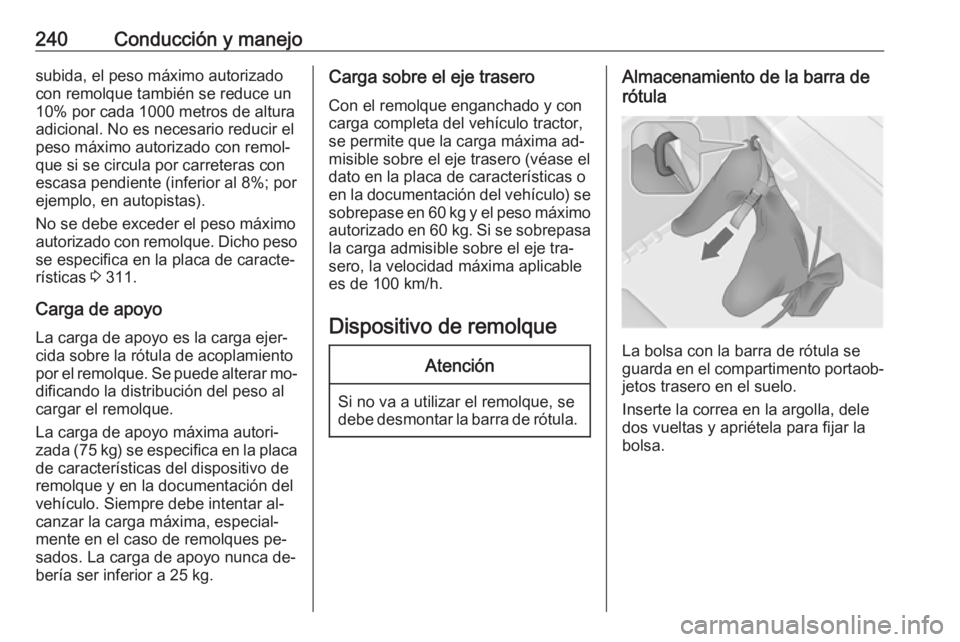

240Conducción y manejosubida, el peso máximo autorizadocon remolque también se reduce un
10% por cada 1000 metros de altura
adicional. No es necesario reducir el
peso máximo autorizado con remol‐ que si se circula por carreteras con
escasa pendiente (inferior al 8%; por
ejemplo, en autopistas).
No se debe exceder el peso máximo
autorizado con remolque. Dicho peso se especifica en la placa de caracte‐
rísticas 3 311.
Carga de apoyo
La carga de apoyo es la carga ejer‐
cida sobre la rótula de acoplamiento
por el remolque. Se puede alterar mo‐
dificando la distribución del peso al
cargar el remolque.
La carga de apoyo máxima autori‐ zada (75 kg) se especifica en la placa
de características del dispositivo de
remolque y en la documentación del
vehículo. Siempre debe intentar al‐
canzar la carga máxima, especial‐
mente en el caso de remolques pe‐
sados. La carga de apoyo nunca de‐
bería ser inferior a 25 kg.Carga sobre el eje trasero
Con el remolque enganchado y con carga completa del vehículo tractor,
se permite que la carga máxima ad‐
misible sobre el eje trasero (véase el
dato en la placa de características o
en la documentación del vehículo) se sobrepase en 60 kg y el peso máximoautorizado en 60 kg. Si se sobrepasa
la carga admisible sobre el eje tra‐
sero, la velocidad máxima aplicable
es de 100 km/h.
Dispositivo de remolqueAtención
Si no va a utilizar el remolque, se
debe desmontar la barra de rótula.
Almacenamiento de la barra de
rótula
La bolsa con la barra de rótula se
guarda en el compartimento portaob‐
jetos trasero en el suelo.
Inserte la correa en la argolla, dele
dos vueltas y apriétela para fijar la
bolsa.

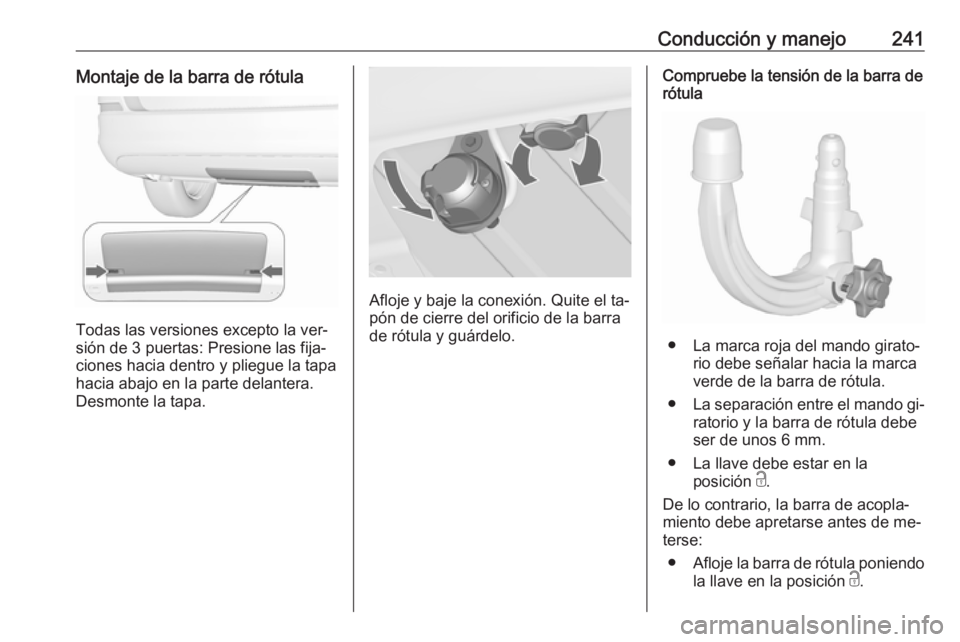

Conducción y manejo241Montaje de la barra de rótula
Todas las versiones excepto la ver‐
sión de 3 puertas: Presione las fija‐
ciones hacia dentro y pliegue la tapa
hacia abajo en la parte delantera.
Desmonte la tapa.
Afloje y baje la conexión. Quite el ta‐ pón de cierre del orificio de la barra
de rótula y guárdelo.
Compruebe la tensión de la barra de
rótula
● La marca roja del mando girato‐
rio debe señalar hacia la marca
verde de la barra de rótula.
● La separación entre el mando gi‐
ratorio y la barra de rótula debe
ser de unos 6 mm.
● La llave debe estar en la posición c.
De lo contrario, la barra de acopla‐
miento debe apretarse antes de me‐
terse:
● Afloje la barra de rótula poniendo
la llave en la posición c.

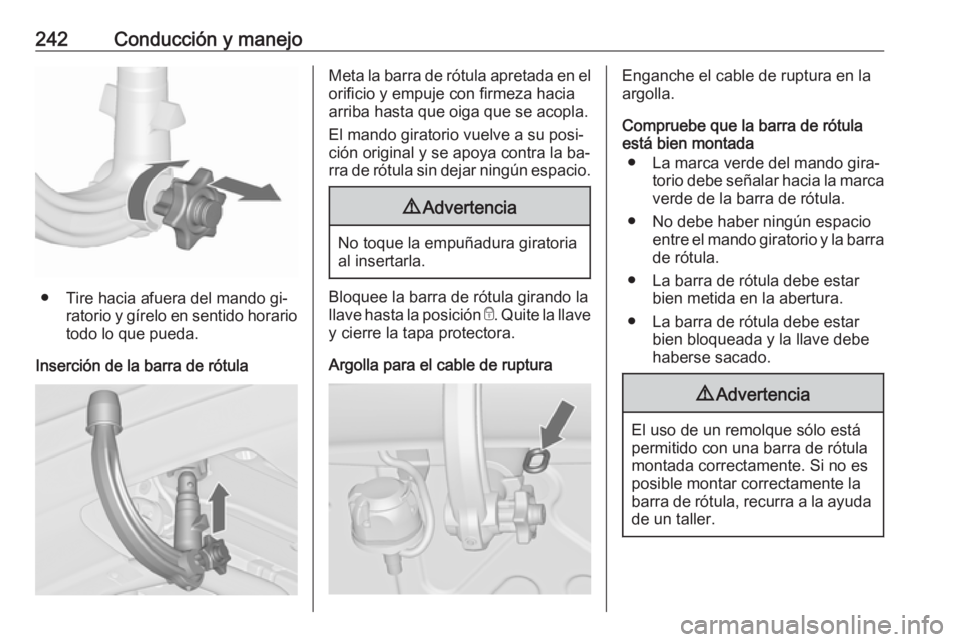

242Conducción y manejo
● Tire hacia afuera del mando gi‐ratorio y gírelo en sentido horario
todo lo que pueda.
Inserción de la barra de rótula
Meta la barra de rótula apretada en el orificio y empuje con firmeza hacia
arriba hasta que oiga que se acopla.
El mando giratorio vuelve a su posi‐
ción original y se apoya contra la ba‐
rra de rótula sin dejar ningún espacio.9 Advertencia
No toque la empuñadura giratoria
al insertarla.
Bloquee la barra de rótula girando la
llave hasta la posición e. Quite la llave
y cierre la tapa protectora.
Argolla para el cable de ruptura
Enganche el cable de ruptura en la
argolla.
Compruebe que la barra de rótula
está bien montada
● La marca verde del mando gira‐ torio debe señalar hacia la marcaverde de la barra de rótula.
● No debe haber ningún espacio entre el mando giratorio y la barra
de rótula.
● La barra de rótula debe estar bien metida en la abertura.
● La barra de rótula debe estar bien bloqueada y la llave debe
haberse sacado.9 Advertencia
El uso de un remolque sólo está
permitido con una barra de rótula montada correctamente. Si no es
posible montar correctamente la
barra de rótula, recurra a la ayuda de un taller.

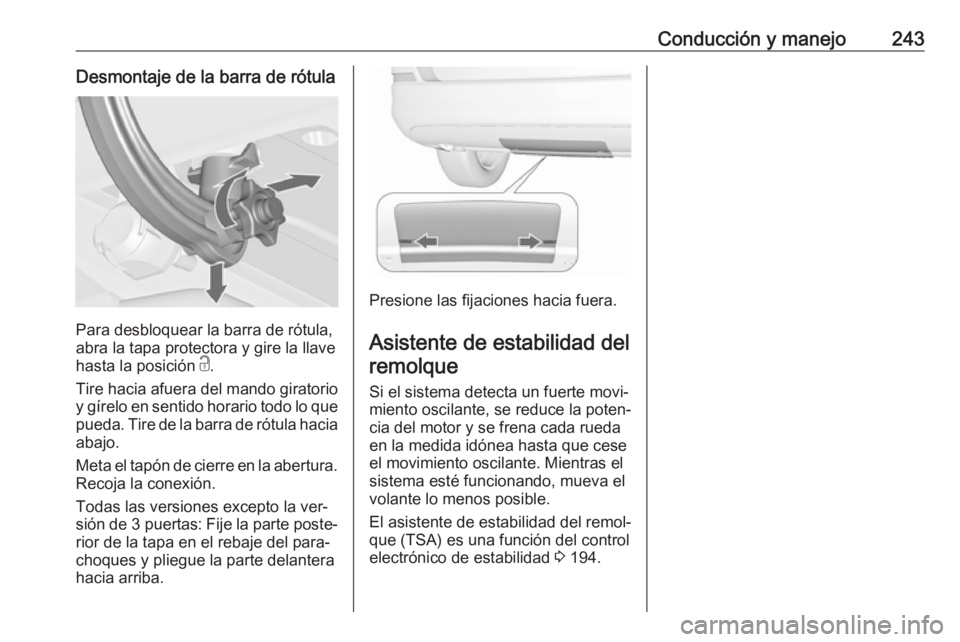

Conducción y manejo243Desmontaje de la barra de rótula
Para desbloquear la barra de rótula,
abra la tapa protectora y gire la llave
hasta la posición c.
Tire hacia afuera del mando giratorio y gírelo en sentido horario todo lo que
pueda. Tire de la barra de rótula hacia
abajo.
Meta el tapón de cierre en la abertura. Recoja la conexión.
Todas las versiones excepto la ver‐
sión de 3 puertas : Fije la parte poste‐
rior de la tapa en el rebaje del para‐
choques y pliegue la parte delantera
hacia arriba.
Presione las fijaciones hacia fuera.
Asistente de estabilidad delremolque
Si el sistema detecta un fuerte movi‐
miento oscilante, se reduce la poten‐
cia del motor y se frena cada rueda
en la medida idónea hasta que cese
el movimiento oscilante. Mientras el sistema esté funcionando, mueva el
volante lo menos posible.
El asistente de estabilidad del remol‐
que (TSA) es una función del control electrónico de estabilidad 3 194.

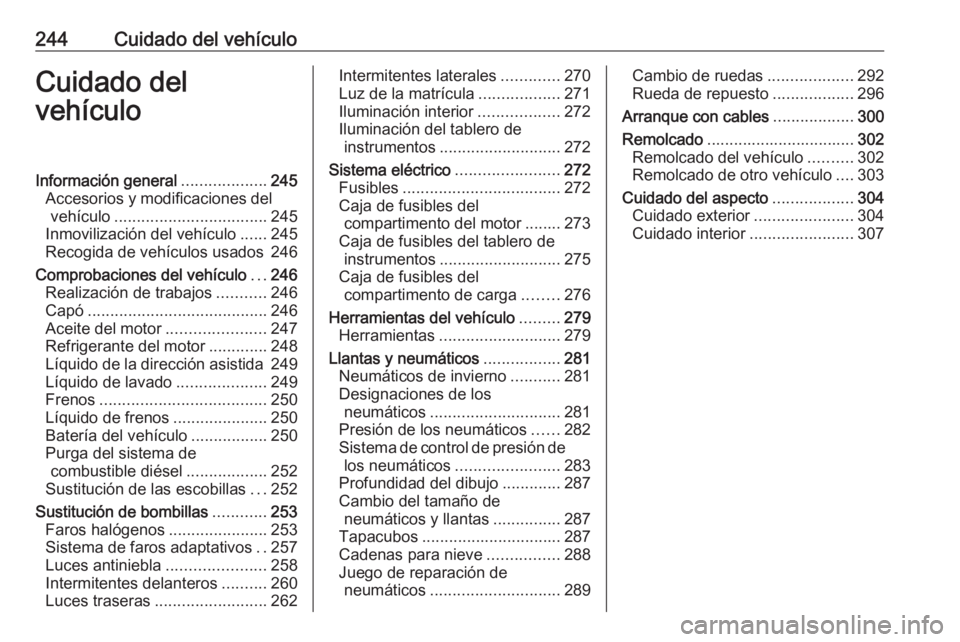

244Cuidado del vehículoCuidado del
vehículoInformación general ...................245
Accesorios y modificaciones del vehículo .................................. 245
Inmovilización del vehículo ......245
Recogida de vehículos usados 246
Comprobaciones del vehículo ...246
Realización de trabajos ...........246
Capó ........................................ 246
Aceite del motor ......................247
Refrigerante del motor .............248
Líquido de la dirección asistida 249
Líquido de lavado ....................249
Frenos ..................................... 250
Líquido de frenos .....................250
Batería del vehículo .................250
Purga del sistema de combustible diésel ..................252
Sustitución de las escobillas ...252
Sustitución de bombillas ............253
Faros halógenos ......................253
Sistema de faros adaptativos ..257
Luces antiniebla ......................258
Intermitentes delanteros ..........260
Luces traseras ......................... 262Intermitentes laterales .............270
Luz de la matrícula ..................271
Iluminación interior ..................272
Iluminación del tablero de instrumentos ........................... 272
Sistema eléctrico .......................272
Fusibles ................................... 272
Caja de fusibles del compartimento del motor ........ 273
Caja de fusibles del tablero de instrumentos ........................... 275
Caja de fusibles del compartimento de carga ........276
Herramientas del vehículo .........279
Herramientas ........................... 279
Llantas y neumáticos .................281
Neumáticos de invierno ...........281
Designaciones de los neumáticos ............................. 281
Presión de los neumáticos ......282
Sistema de control de presión de los neumáticos .......................283
Profundidad del dibujo .............287
Cambio del tamaño de neumáticos y llantas ...............287
Tapacubos ............................... 287
Cadenas para nieve ................288
Juego de reparación de neumáticos ............................. 289Cambio de ruedas ...................292
Rueda de repuesto ..................296
Arranque con cables ..................300
Remolcado ................................. 302
Remolcado del vehículo ..........302
Remolcado de otro vehículo ....303
Cuidado del aspecto ..................304
Cuidado exterior ......................304
Cuidado interior .......................307

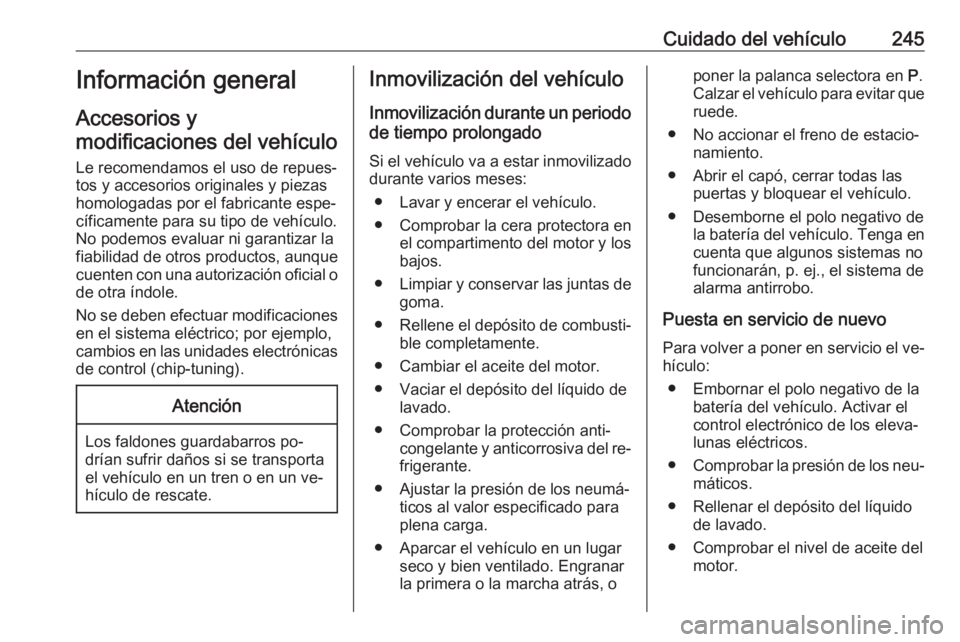

Cuidado del vehículo245Información general
Accesorios y
modificaciones del vehículo
Le recomendamos el uso de repues‐ tos y accesorios originales y piezas
homologadas por el fabricante espe‐
cíficamente para su tipo de vehículo.
No podemos evaluar ni garantizar la
fiabilidad de otros productos, aunque
cuenten con una autorización oficial o de otra índole.
No se deben efectuar modificaciones
en el sistema eléctrico; por ejemplo,
cambios en las unidades electrónicas de control (chip-tuning).Atención
Los faldones guardabarros po‐
drían sufrir daños si se transporta
el vehículo en un tren o en un ve‐ hículo de rescate.
Inmovilización del vehículo
Inmovilización durante un periodo de tiempo prolongado
Si el vehículo va a estar inmovilizado
durante varios meses:
● Lavar y encerar el vehículo.
● Comprobar la cera protectora en el compartimento del motor y los
bajos.
● Limpiar y conservar las juntas de
goma.
● Rellene el depósito de combusti‐
ble completamente.
● Cambiar el aceite del motor. ● Vaciar el depósito del líquido de lavado.
● Comprobar la protección anti‐ congelante y anticorrosiva del re‐frigerante.
● Ajustar la presión de los neumá‐ ticos al valor especificado para
plena carga.
● Aparcar el vehículo en un lugar seco y bien ventilado. Engranar
la primera o la marcha atrás, oponer la palanca selectora en P.
Calzar el vehículo para evitar que ruede.
● No accionar el freno de estacio‐ namiento.
● Abrir el capó, cerrar todas las puertas y bloquear el vehículo.
● Desemborne el polo negativo de la batería del vehículo. Tenga en
cuenta que algunos sistemas no
funcionarán, p. ej., el sistema de
alarma antirrobo.
Puesta en servicio de nuevo
Para volver a poner en servicio el ve‐ hículo:
● Embornar el polo negativo de la batería del vehículo. Activar el
control electrónico de los eleva‐ lunas eléctricos.
● Comprobar la presión de los neu‐
máticos.
● Rellenar el depósito del líquido de lavado.
● Comprobar el nivel de aceite del motor.

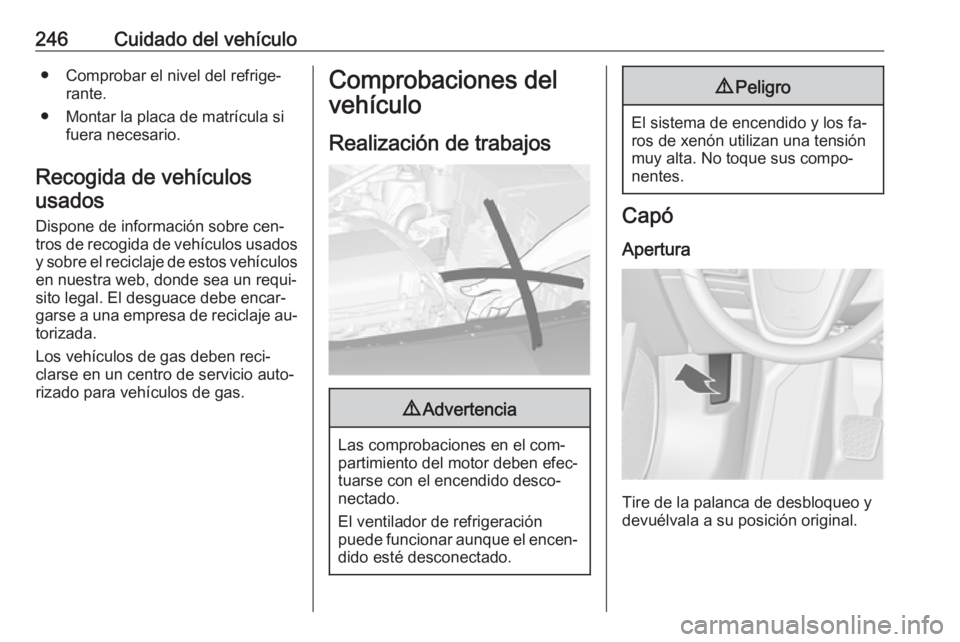

246Cuidado del vehículo● Comprobar el nivel del refrige‐rante.
● Montar la placa de matrícula si fuera necesario.
Recogida de vehículos usados
Dispone de información sobre cen‐
tros de recogida de vehículos usados
y sobre el reciclaje de estos vehículos en nuestra web, donde sea un requi‐
sito legal. El desguace debe encar‐
garse a una empresa de reciclaje au‐
torizada.
Los vehículos de gas deben reci‐
clarse en un centro de servicio auto‐
rizado para vehículos de gas.Comprobaciones del
vehículo
Realización de trabajos9 Advertencia
Las comprobaciones en el com‐
partimiento del motor deben efec‐ tuarse con el encendido desco‐
nectado.
El ventilador de refrigeración
puede funcionar aunque el encen‐ dido esté desconectado.
9 Peligro
El sistema de encendido y los fa‐
ros de xenón utilizan una tensión
muy alta. No toque sus compo‐
nentes.
Capó
Apertura
Tire de la palanca de desbloqueo y
devuélvala a su posición original.

Cuidado del vehículo247
Mueva el cierre de seguridad hacia
los lados, hacia el lateral izquierdo del
vehículo y abra el capó.
Fije la varilla de apoyo del capó.
Si se abre el capó durante una parada
automática (Autostop), el motor vol‐
verá a arrancarse automáticamente
por motivos de seguridad.
Cierre
Antes de cerrar el capó, inserte la va‐ rilla de apoyo en su alojamiento.
Baje el capó y déjelo caer en el cierre
desde una altura baja (20-25 cm).
Compruebe que el capó quede en‐
clavado.Atención
No presione el capó en el trinquete para evitar abolladuras.
Aceite del motor
Compruebe manualmente el nivel de
aceite del motor con regularidad para prevenir daños en el motor. Asegú‐
rese de que se usa el aceite de la es‐
pecificación correcta. Líquidos y lu‐
bricantes recomendados 3 309.
El consumo de aceite máximo del
motor es de 0,6 l por 1000 km.
La comprobación se realiza con el ve‐ hículo en una superficie nivelada. Elmotor debe estar a temperatura de
funcionamiento y llevar parado al me‐
nos cinco minutos.
Extraiga la varilla de medición, lím‐
piela e insértela hasta el tope del
mango; vuelva a extraerla y com‐
pruebe el nivel de aceite del motor.
Inserte la varilla de medición hasta el
tope del mango y gírela media vuelta.
Se utilizan distintos tipos de varilla de
medición del aceite, según el tipo de
motor.

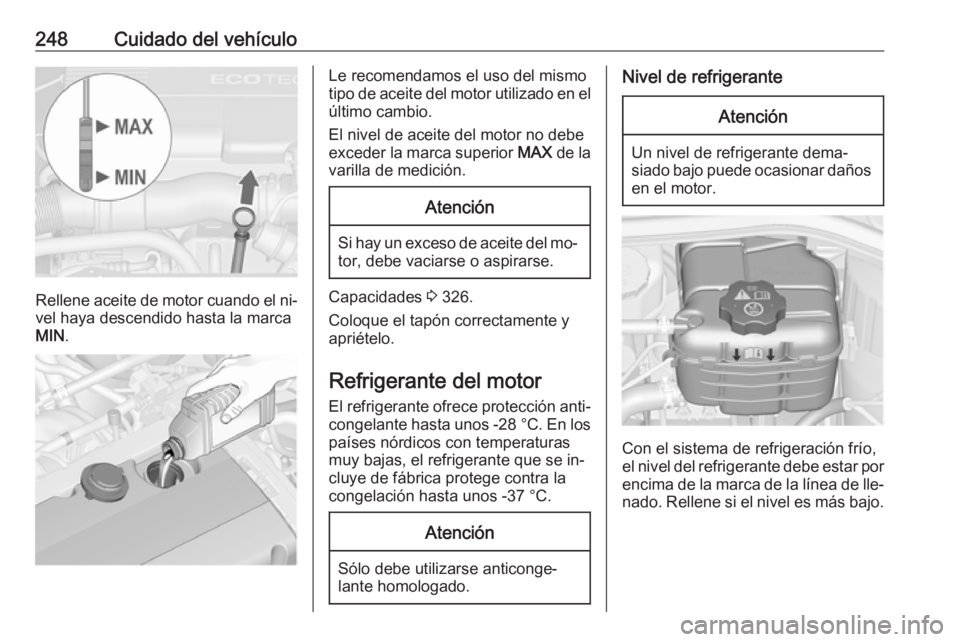

248Cuidado del vehículo
Rellene aceite de motor cuando el ni‐vel haya descendido hasta la marca
MIN .
Le recomendamos el uso del mismo
tipo de aceite del motor utilizado en el
último cambio.
El nivel de aceite del motor no debe
exceder la marca superior MAX de la
varilla de medición.Atención
Si hay un exceso de aceite del mo‐ tor, debe vaciarse o aspirarse.
Capacidades 3 326.
Coloque el tapón correctamente y
apriételo.
Refrigerante del motor
El refrigerante ofrece protección anti‐ congelante hasta unos -28 °C. En los
países nórdicos con temperaturas
muy bajas, el refrigerante que se in‐
cluye de fábrica protege contra la
congelación hasta unos -37 °C.
Atención
Sólo debe utilizarse anticonge‐
lante homologado.
Nivel de refrigeranteAtención
Un nivel de refrigerante dema‐
siado bajo puede ocasionar daños en el motor.
Con el sistema de refrigeración frío,
el nivel del refrigerante debe estar por
encima de la marca de la línea de lle‐
nado. Rellene si el nivel es más bajo.
