Cuidado del vehículo289Indicaciones generales
No se pueden utilizar cadenas en la
rueda de emergencia.
Juego de reparación de
neumáticos
El juego de reparación de neumáticos permite subsanar daños menores en
el dibujo del neumático.
No retire los cuerpos extraños de los
neumáticos.
Los daños que superen los 4 mm o
que estén en el flanco del neumático, no pueden ser subsanados con el
juego de reparación de neumáticos.9 Advertencia
No conduzca a más de 80 km/h.
No lo use durante un periodo pro‐
longado.
El manejo del volante y la manio‐
brabilidad pueden verse afecta‐ das.
En caso de sufrir un pinchazo:
Accione el freno de estacionamiento
y engrane la primera, la marcha atrás o P.
El juego de reparación de neumáticos
está en un compartimento debajo de
la cubierta del piso en el comparti‐
mento de carga o, en la versión con
portabicicletas trasero, en el cajón
debajo del asiento del acompañante
3 67.
Las ilustraciones muestran diferentes
versiones.
1. Saque el juego de reparación de neumáticos del compartimento.
2. Extraiga el compresor.

290Cuidado del vehículo3. Saque el cable de conexión eléc‐trica y el tubo flexible de aire del
compartimento portaobjetos en la
parte inferior del compresor.
4. Enrosque el tubo flexible de aire del compresor a la conexión en el
bote de sellador.
5. Coloque el bote de sellador en la sujeción del compresor.
Coloque el compresor cerca del
neumático de modo que el bote
de sellador esté en posición verti‐ cal.
6. Desenrosque el tapón de la vál‐ vula del neumático averiado.
7. Enrosque el tubo flexible de lle‐ nado a la válvula del neumático.
8. El interruptor del compresor debe
estar en J.
9. Conecte el enchufe del compre‐ sor en la toma de corriente o en elencendedor.
Para impedir la descarga de la ba‐
tería, recomendamos dejar el mo‐
tor en marcha.10. Ponga el interruptor basculante del compresor en I. El neumático
se llenará con el sellador.
11. Mientras se vacía el bote de se‐ llador (unos 30 segundos ), el ma‐
nómetro del compresor puede lle‐ gar a mostrar brevemente presio‐
nes de hasta 6 bar. Posterior‐
mente, la presión empieza a des‐
cender.
12. Todo el sellador se bombea al in‐ terior del neumático. A continua‐
ción, se infla el neumático.
13. La presión prescrita para el neu‐ mático debería alcanzarse en un
plazo de diez minutos. Presión de
los neumáticos 3 328. Una vez

Cuidado del vehículo291alcanzada la presión correcta,
desconecte el compresor.
Si la presión prescrita no se al‐
canza en un plazo de diez minu‐
tos, desconecte el juego de repa‐
ración de neumáticos. Haga girar
el neumático una vuelta com‐
pleta. Vuelva a conectar el juego de reparación de neumáticos y
continúe el proceso de inflado du‐
rante diez minutos. Si aún no se
alcanza la presión prescrita, sig‐
nifica que el daño del neumático
es demasiado grave. Recurra a la ayuda de un taller.
Vacíe el exceso de presión de los
neumáticos mediante el botón si‐
tuado encima del indicador de
presión.
El compresor no debe estar en
servicio más de diez minutos.
14. Desacople el juego de reparación
de neumáticos. Pulse la pestaña
que hay en el soporte para des‐
montar el bote de sellador del so‐ porte. Enrosque el tubo flexible de
inflado a la conexión libre del bote de sellador. Esto evita fugas de
sellador. Guarde el juego de re‐
paración de neumáticos en el
compartimento de carga.
15. Elimine el exceso de sellador con
un paño.
16. La pegatina que se adjunta con el
bote de sellador, que indica la ve‐ locidad máxima autorizada, debecolocarse en el campo visual del
conductor.
17. Continúe la marcha inmediata‐ mente para que el sellador se dis‐tribuya uniformemente en el neu‐
mático. Después de conducir
unas 10 km (no más de diez mi‐
nutos), deténgase y compruebe la
presión del neumático. Para ello,
conecte directamente el tubo fle‐xible de aire a la válvula del neu‐
mático y al compresor.
Si la presión del neumático es su‐ perior a 1,3 bar, ajústela al valor
prescrito. Repita el procedimiento
hasta que no haya más pérdida
de presión.
Si la presión del neumático es in‐
ferior a 1,3 bar, no se puede cir‐
cular con el vehículo. Recurra a la ayuda de un taller.
18. Guarde el juego de reparación de
neumáticos en el compartimento
de carga.

292Cuidado del vehículoNota
Las características de marcha del
neumático reparado se ven afecta‐
das negativamente, por lo que es re‐ comendable sustituir dicho neumá‐
tico.
Si el compresor produce ruidos anó‐
malos o se calienta, déjelo desco‐
nectado durante al menos
30 minutos.
La válvula de seguridad integrada
se abre a una presión de 7 bar.
Tenga en cuenta la fecha de cadu‐
cidad del juego. Después de dicha
fecha, no puede garantizarse su ca‐
pacidad de sellado. Compruebe la
fecha de caducidad indicada en el
bote de sellador.
Sustituya el bote de sellador una vez usado. Deseche el bote conforme a
las disposiciones legales vigentes.
El compresor y el sellador pueden
utilizarse a una temperatura de
hasta -30 °C aproximadamente.
Los adaptadores suministrados
pueden utilizarse para inflar otros
objetos, como balones de fútbol, col‐ chones de aire, botes neumáticos,etc. Están alojados en la parte infe‐
rior del compresor. Para desmontar‐ los, enrosque el tubo flexible de aire
del compresor y extraiga el adapta‐
dor.
Cambio de ruedas
Algunos vehículos están equipados
con un juego de reparación de neu‐
máticos en vez de una rueda de re‐
puesto 3 289.
Se deben efectuar los preparativos y observar las indicaciones siguientes:
● Aparque el vehículo en una su‐ perficie nivelada, firme y no des‐
lizante. Las ruedas delanteras
deben estar en posición de mar‐
cha en línea recta.
● Accione el freno de estaciona‐ miento y engrane la primera, la
marcha atrás o P.
● Saque la rueda de repuesto 3 296.
● Nunca cambie más de una rueda
simultáneamente.● Utilice el gato únicamente para
cambiar las ruedas en caso depinchazo, no para el cambio es‐tacional de neumáticos de in‐
vierno o de verano.
● El gato no precisa manteni‐ miento.
● Si el terreno donde está estacio‐ nado el vehículo es blando, debe
colocarse debajo del gato una
base estable (con un grosor má‐
ximo de 1 cm).
● Saque los objetos pesados del vehículo antes de levantarlo con
un gato.
● No debe haber personas ni ani‐ males dentro del vehículo
cuando se utilice el gato.
● No se meta nunca debajo de un vehículo que esté alzado con un
gato.
● No arranque el vehículo mientras
esté levantado con el gato.
● Limpie las tuercas de rueda y las
roscas con un paño limpio antes
de montar la rueda.

Cuidado del vehículo2939Advertencia
No engrase el tornillo de rueda, la
tuerca de rueda ni el cono de la
tuerca de rueda.
1. Desenclave los tapones de las tuercas de rueda con un destorni‐llador y desmóntelos. Desmonte
el tapacubos. Herramientas del
vehículo 3 279.
Llantas de aleación: Desenclave
los tapones de las tuercas de
rueda con un destornillador y des‐
móntelos. Para proteger la llanta,
coloque un paño suave entre el
destornillador y la llanta de alea‐
ción.
Llantas de aleación con tapón
central de los tornillos de rueda:
Desenclave el tapón central inser‐
tando y tirando del extractor en el
rebaje del emblema de la marca;
herramientas del vehículo 3 279.
2. Hay dos tipos de gatos y llaves para tuercas de ruedas, depen‐
diendo de la versión, herramien‐
tas del vehículo 3 279.
Variante 1a con llave para tornillos de rueda rígida:Monte la llave para tornillos de
rueda asegurándose de que se
coloca bien y afloje cada tuerca de rueda media vuelta.
Variantes 1b, 2 y 3 con llave de
rueda plegable:

294Cuidado del vehículo
Despliegue la llave para ruedas y
móntela asegurándose de su co‐
rrecta colocación y afloje cada
tuerca de rueda media vuelta.
Las ruedas podrían estar protegi‐
das por tuercas de rueda anti‐
rrobo. Para aflojar estas tuercas
específicas, antes de colocar la
llave para tornillos de rueda debe
colocar primero el adaptador en el
cabezal de la tuerca. El adaptador está guardado en la guantera.3. Asegúrese de que el gato está bien colocado en el punto de ele‐
vación correspondiente del ve‐
hículo.
Algunas versiones tienen faldo‐
nes laterales con tapas para los
puntos de elevación del vehículo:
primero debe retirar la tapa en el
punto de elevación correspon‐
diente.
4. Versión de 3 puertas / 5 puertas y
sedán de 4 puertas,
variantes de gato 1a, 1b y 3,
3 279:
Ajuste el gato a la altura necesa‐
ria. Coloque el gato directamente
debajo del punto de elevación, de
modo que no pueda resbalar.

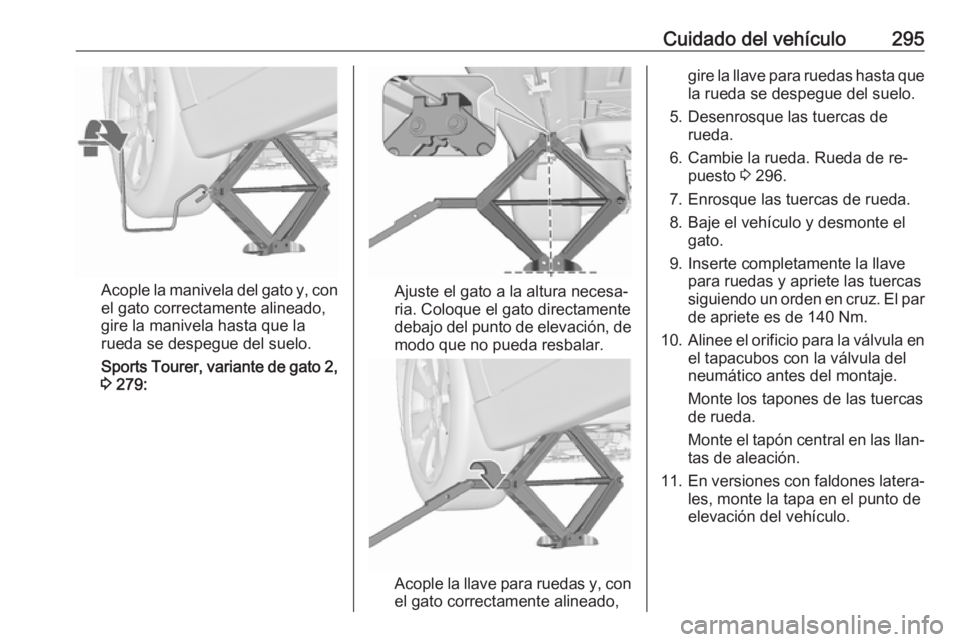

Cuidado del vehículo295
Acople la manivela del gato y, con
el gato correctamente alineado,
gire la manivela hasta que la
rueda se despegue del suelo.
Sports Tourer, variante de gato 2 ,
3 279:Ajuste el gato a la altura necesa‐
ria. Coloque el gato directamente
debajo del punto de elevación, de
modo que no pueda resbalar.
Acople la llave para ruedas y, con
el gato correctamente alineado,
gire la llave para ruedas hasta que la rueda se despegue del suelo.
5. Desenrosque las tuercas de rueda.
6. Cambie la rueda. Rueda de re‐ puesto 3 296.
7. Enrosque las tuercas de rueda.
8. Baje el vehículo y desmonte el gato.
9. Inserte completamente la llave para ruedas y apriete las tuercas
siguiendo un orden en cruz. El par
de apriete es de 140 Nm.
10. Alinee el orificio para la válvula en
el tapacubos con la válvula del
neumático antes del montaje.
Monte los tapones de las tuercas
de rueda.
Monte el tapón central en las llan‐ tas de aleación.
11. En versiones con faldones latera‐
les, monte la tapa en el punto de
elevación del vehículo.

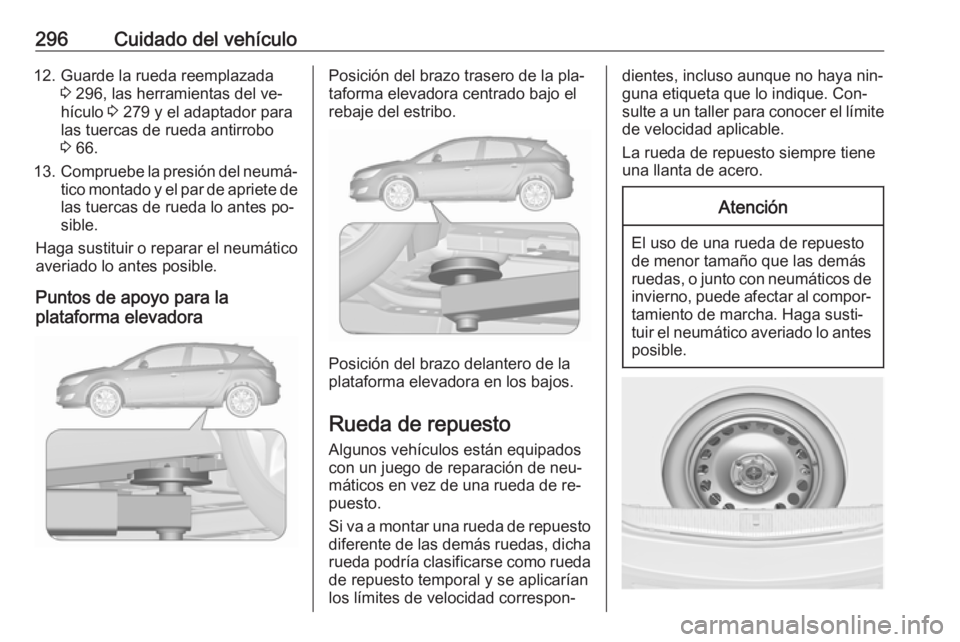

296Cuidado del vehículo12. Guarde la rueda reemplazada3 296, las herramientas del ve‐
hículo 3 279 y el adaptador para
las tuercas de rueda antirrobo
3 66.
13. Compruebe la presión del neumá‐
tico montado y el par de apriete de las tuercas de rueda lo antes po‐
sible.
Haga sustituir o reparar el neumático
averiado lo antes posible.
Puntos de apoyo para la
plataforma elevadoraPosición del brazo trasero de la pla‐
taforma elevadora centrado bajo el
rebaje del estribo.
Posición del brazo delantero de la
plataforma elevadora en los bajos.
Rueda de repuesto
Algunos vehículos están equipados
con un juego de reparación de neu‐
máticos en vez de una rueda de re‐ puesto.
Si va a montar una rueda de repuesto diferente de las demás ruedas, dicha
rueda podría clasificarse como rueda
de repuesto temporal y se aplicarían
los límites de velocidad correspon‐
dientes, incluso aunque no haya nin‐
guna etiqueta que lo indique. Con‐
sulte a un taller para conocer el límite de velocidad aplicable.
La rueda de repuesto siempre tiene una llanta de acero.Atención
El uso de una rueda de repuesto
de menor tamaño que las demás
ruedas, o junto con neumáticos de
invierno, puede afectar al compor‐tamiento de marcha. Haga susti‐
tuir el neumático averiado lo antes posible.

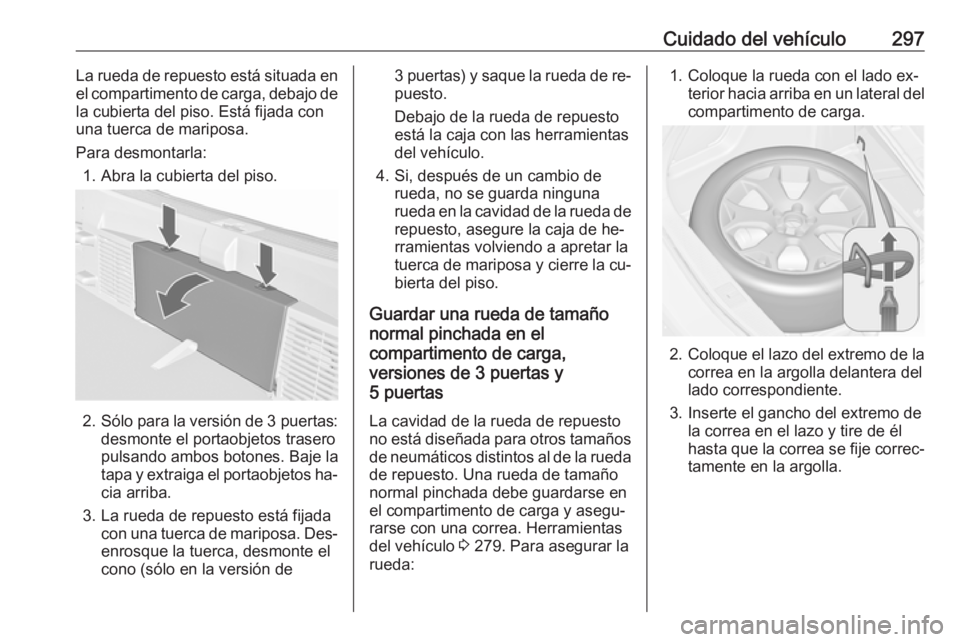

Cuidado del vehículo297La rueda de repuesto está situada enel compartimento de carga, debajo de
la cubierta del piso. Está fijada con
una tuerca de mariposa.
Para desmontarla: 1. Abra la cubierta del piso.
2. Sólo para la versión de 3 puertas:
desmonte el portaobjetos trasero
pulsando ambos botones. Baje la
tapa y extraiga el portaobjetos ha‐ cia arriba.
3. La rueda de repuesto está fijada con una tuerca de mariposa. Des‐
enrosque la tuerca, desmonte el
cono (sólo en la versión de
3 puertas) y saque la rueda de re‐
puesto.
Debajo de la rueda de repuesto
está la caja con las herramientas
del vehículo.
4. Si, después de un cambio de rueda, no se guarda ninguna
rueda en la cavidad de la rueda de repuesto, asegure la caja de he‐
rramientas volviendo a apretar la
tuerca de mariposa y cierre la cu‐
bierta del piso.
Guardar una rueda de tamaño
normal pinchada en el
compartimento de carga,
versiones de 3 puertas y
5 puertas
La cavidad de la rueda de repuesto
no está diseñada para otros tamaños
de neumáticos distintos al de la rueda de repuesto. Una rueda de tamaño
normal pinchada debe guardarse en el compartimento de carga y asegu‐
rarse con una correa. Herramientas
del vehículo 3 279. Para asegurar la
rueda:1. Coloque la rueda con el lado ex‐ terior hacia arriba en un lateral del
compartimento de carga.
2. Coloque el lazo del extremo de la
correa en la argolla delantera del
lado correspondiente.
3. Inserte el gancho del extremo de la correa en el lazo y tire de él
hasta que la correa se fije correc‐
tamente en la argolla.

298Cuidado del vehículo
4.Meta la correa por los radios de la
rueda tal y como se muestra en la ilustración.
5. Monte el gancho en la argolla tra‐
sera.
6. Tense la correa y fíjela con la he‐ billa.
9 Peligro
Conduzca siempre con los respal‐
dos de los asientos traseros en‐ derezados y enclavados cuando
guarde una rueda de tamaño nor‐
mal pichada en el compartimento
de carga.
Guardar una rueda de tamaño
normal pinchada en la cavidad de la rueda de repuesto, Sports
Tourer y sedán de 4 puertasVehículos equipados con una rueda
de repuesto de tamaño normal:
Una rueda de tamaño normal pin‐
chada debe guardarse con el lado ex‐ terior hacia arriba en la cavidad de la
rueda de repuesto y asegurarse con
la tuerca de mariposa.
La cubierta del piso se puede colocar sobre la rueda, aunque sobresalga.
Vehículos equipados con una rueda
de emergencia:
Asegure la rueda de tamaño normal
pinchada, con el lado exterior hacia
arriba, mediante la tuerca de mari‐
posa en la cavidad de la rueda de re‐
puesto después de cambiar el tornillo por uno más largo, guardado en labolsa de herramientas 3 279. Para
sustituir el tornillo:
1. Monte la llave hexagonal de la llave para ruedas, asegúrese de
que encaje bien en el tornillo.
2. Gire la llave para ruedas en sen‐ tido antihorario para aflojar el tor‐nillo. Desmonte el tornillo.
