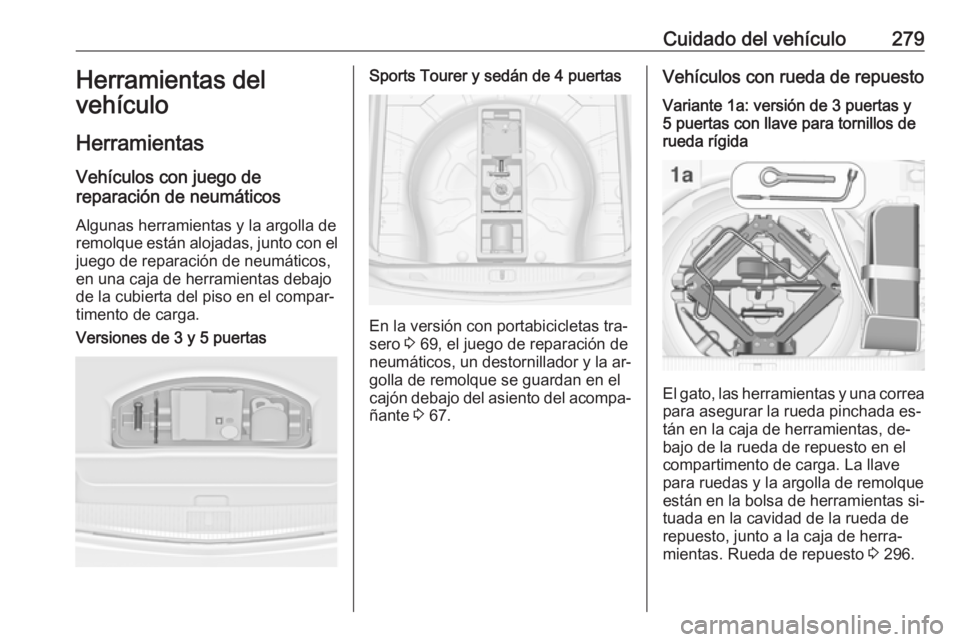

Cuidado del vehículo279Herramientas del
vehículo
Herramientas Vehículos con juego de
reparación de neumáticos
Algunas herramientas y la argolla de
remolque están alojadas, junto con el juego de reparación de neumáticos,
en una caja de herramientas debajo
de la cubierta del piso en el compar‐
timento de carga.Versiones de 3 y 5 puertasSports Tourer y sedán de 4 puertas
En la versión con portabicicletas tra‐
sero 3 69, el juego de reparación de
neumáticos, un destornillador y la ar‐
golla de remolque se guardan en el
cajón debajo del asiento del acompa‐ ñante 3 67.
Vehículos con rueda de repuestoVariante 1a: versión de 3 puertas y
5 puertas con llave para tornillos de
rueda rígida
El gato, las herramientas y una correa para asegurar la rueda pinchada es‐
tán en la caja de herramientas, de‐
bajo de la rueda de repuesto en el
compartimento de carga. La llave
para ruedas y la argolla de remolque
están en la bolsa de herramientas si‐
tuada en la cavidad de la rueda de
repuesto, junto a la caja de herra‐
mientas. Rueda de repuesto 3 296.

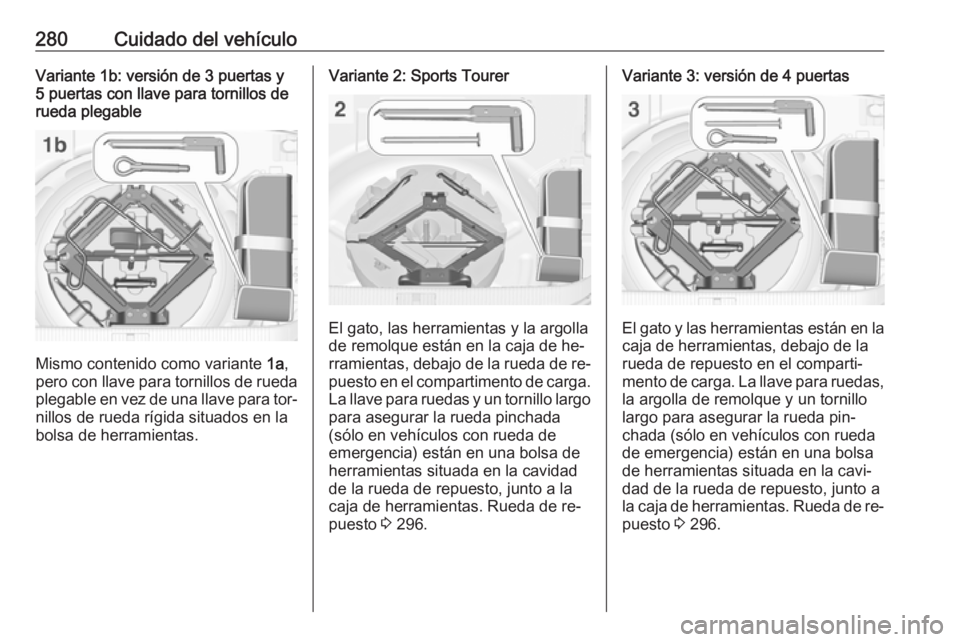

280Cuidado del vehículoVariante 1b: versión de 3 puertas y
5 puertas con llave para tornillos de
rueda plegable
Mismo contenido como variante 1a,
pero con llave para tornillos de rueda plegable en vez de una llave para tor‐
nillos de rueda rígida situados en la
bolsa de herramientas.
Variante 2: Sports Tourer
El gato, las herramientas y la argolla
de remolque están en la caja de he‐
rramientas, debajo de la rueda de re‐
puesto en el compartimento de carga. La llave para ruedas y un tornillo largo para asegurar la rueda pinchada
(sólo en vehículos con rueda de
emergencia) están en una bolsa de
herramientas situada en la cavidad
de la rueda de repuesto, junto a la
caja de herramientas. Rueda de re‐
puesto 3 296.
Variante 3: versión de 4 puertas
El gato y las herramientas están en la
caja de herramientas, debajo de la
rueda de repuesto en el comparti‐
mento de carga. La llave para ruedas,
la argolla de remolque y un tornillo
largo para asegurar la rueda pin‐
chada (sólo en vehículos con rueda
de emergencia) están en una bolsa
de herramientas situada en la cavi‐
dad de la rueda de repuesto, junto a
la caja de herramientas. Rueda de re‐ puesto 3 296.

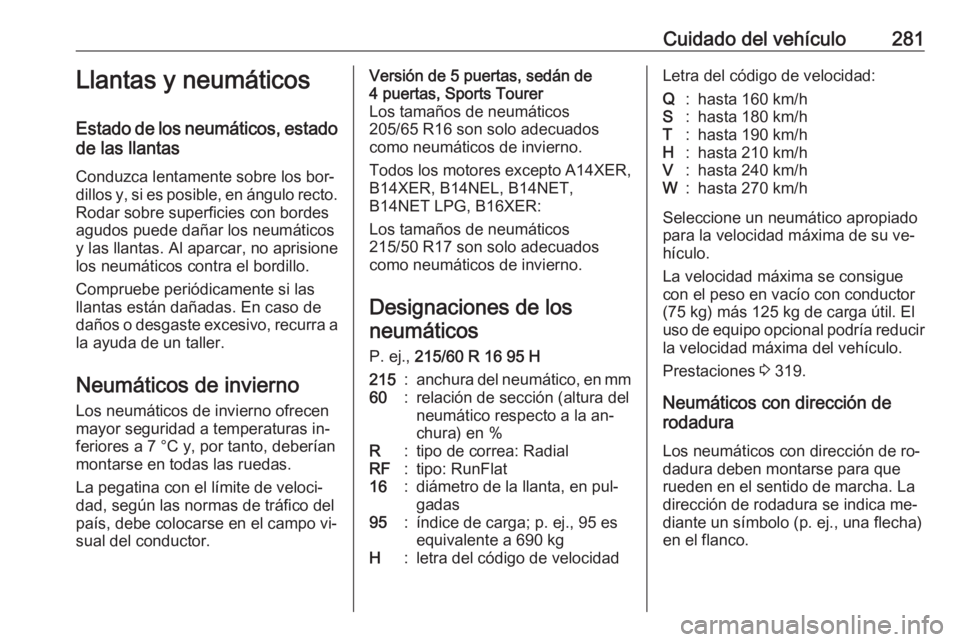

Cuidado del vehículo281Llantas y neumáticos
Estado de los neumáticos, estado de las llantas
Conduzca lentamente sobre los bor‐
dillos y, si es posible, en ángulo recto. Rodar sobre superficies con bordes
agudos puede dañar los neumáticos
y las llantas. Al aparcar, no aprisione
los neumáticos contra el bordillo.
Compruebe periódicamente si las
llantas están dañadas. En caso de
daños o desgaste excesivo, recurra a la ayuda de un taller.
Neumáticos de invierno
Los neumáticos de invierno ofrecen
mayor seguridad a temperaturas in‐
feriores a 7 °C y, por tanto, deberían
montarse en todas las ruedas.
La pegatina con el límite de veloci‐
dad, según las normas de tráfico del
país, debe colocarse en el campo vi‐
sual del conductor.Versión de 5 puertas, sedán de
4 puertas, Sports Tourer
Los tamaños de neumáticos
205/65 R16 son solo adecuados
como neumáticos de invierno.
Todos los motores excepto A14XER,
B14XER, B14NEL, B14NET, B14NET LPG, B16XER:
Los tamaños de neumáticos
215/50 R17 son solo adecuados
como neumáticos de invierno.
Designaciones de losneumáticos
P. ej., 215/60 R 16 95 H215:anchura del neumático, en mm60:relación de sección (altura del
neumático respecto a la an‐
chura) en %R:tipo de correa: RadialRF:tipo: RunFlat16:diámetro de la llanta, en pul‐
gadas95:índice de carga; p. ej., 95 es
equivalente a 690 kgH:letra del código de velocidadLetra del código de velocidad:Q:hasta 160 km/hS:hasta 180 km/hT:hasta 190 km/hH:hasta 210 km/hV:hasta 240 km/hW:hasta 270 km/h
Seleccione un neumático apropiado
para la velocidad máxima de su ve‐
hículo.
La velocidad máxima se consigue
con el peso en vacío con conductor
(75 kg) más 125 kg de carga útil. El
uso de equipo opcional podría reducir la velocidad máxima del vehículo.
Prestaciones 3 319.
Neumáticos con dirección de
rodadura
Los neumáticos con dirección de ro‐
dadura deben montarse para que
rueden en el sentido de marcha. La
dirección de rodadura se indica me‐
diante un símbolo (p. ej., una flecha)
en el flanco.

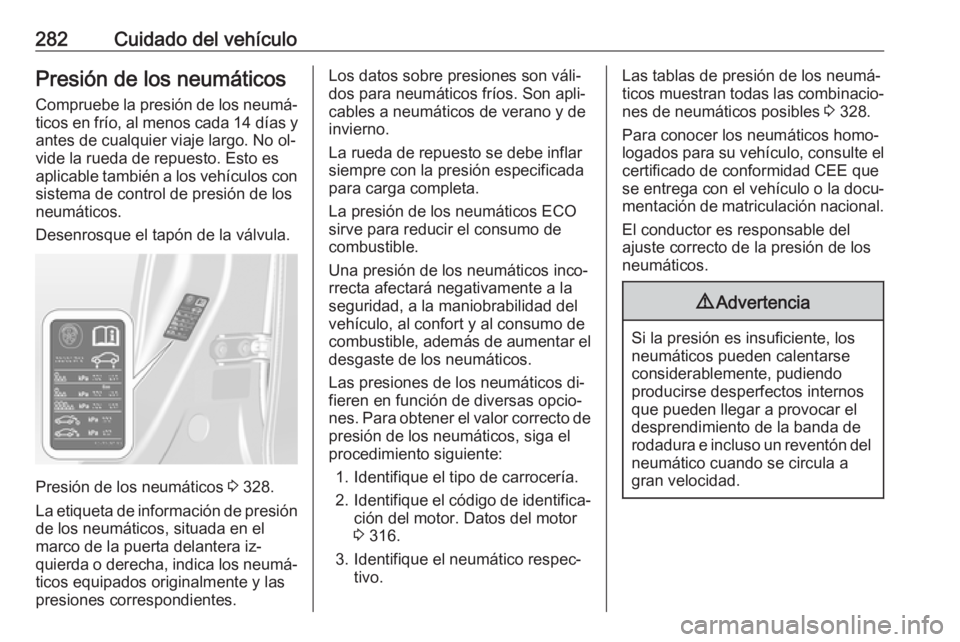

282Cuidado del vehículoPresión de los neumáticos
Compruebe la presión de los neumá‐ ticos en frío, al menos cada 14 días y
antes de cualquier viaje largo. No ol‐ vide la rueda de repuesto. Esto es
aplicable también a los vehículos con
sistema de control de presión de los
neumáticos.
Desenrosque el tapón de la válvula.
Presión de los neumáticos 3 328.
La etiqueta de información de presión
de los neumáticos, situada en el
marco de la puerta delantera iz‐
quierda o derecha, indica los neumá‐ ticos equipados originalmente y las
presiones correspondientes.
Los datos sobre presiones son váli‐ dos para neumáticos fríos. Son apli‐
cables a neumáticos de verano y de
invierno.
La rueda de repuesto se debe inflar
siempre con la presión especificada
para carga completa.
La presión de los neumáticos ECO
sirve para reducir el consumo de
combustible.
Una presión de los neumáticos inco‐ rrecta afectará negativamente a la
seguridad, a la maniobrabilidad del
vehículo, al confort y al consumo de
combustible, además de aumentar el
desgaste de los neumáticos.
Las presiones de los neumáticos di‐
fieren en función de diversas opcio‐
nes. Para obtener el valor correcto de presión de los neumáticos, siga el
procedimiento siguiente:
1. Identifique el tipo de carrocería.
2. Identifique el código de identifica‐
ción del motor. Datos del motor
3 316.
3. Identifique el neumático respec‐ tivo.Las tablas de presión de los neumá‐
ticos muestran todas las combinacio‐ nes de neumáticos posibles 3 328.
Para conocer los neumáticos homo‐
logados para su vehículo, consulte el
certificado de conformidad CEE que
se entrega con el vehículo o la docu‐
mentación de matriculación nacional.
El conductor es responsable del
ajuste correcto de la presión de los
neumáticos.9 Advertencia
Si la presión es insuficiente, los
neumáticos pueden calentarse
considerablemente, pudiendo
producirse desperfectos internos
que pueden llegar a provocar el
desprendimiento de la banda de
rodadura e incluso un reventón del neumático cuando se circula a
gran velocidad.

Cuidado del vehículo2839Advertencia
Para neumáticos específicos la
presión de los neumáticos reco‐
mendada como se muestra en la
tabla de presión de los neumáti‐
cos puede exceder la presión má‐ xima de neumáticos según lo indi‐
cado en el neumático. No exceda
nunca la presión máxima de los neumáticos según lo indicado en
el neumático.
Si hay que aumentar o reducir la pre‐ sión de los neumáticos en un ve‐
hículo con sistema de control de pre‐
sión de los neumáticos, desconecte
el encendido.
Dependencia de la temperatura La presión de los neumáticos de‐
pende de la temperatura del neumá‐
tico. Durante la conducción, aumen‐
tan la temperatura y la presión de los
neumáticos. Los valores de presión
de los neumáticos proporcionados en
la etiqueta de información de los neu‐
máticos y el cuadro de presión de los
neumáticos son válidos para neumá‐
ticos fríos, es decir, a 20 °C.
La presión aumenta casi 10 kPa para
un aumento de temperatura de
10 °C. Esto debe tenerse en cuenta
al verificar neumáticos calientes.
El valor de la presión mostrado en el
centro de información del conductor
representa la presión real de los neu‐ máticos. Un neumático frío mostraráun valor inferior, lo cual no significa
que exista una fuga de aire.
Sistema de control de presión de los neumáticos
El sistema de control de presión de
los neumáticos (TPMS) comprueba la presión de los cuatro neumáticos una
vez al minuto, cuando la velocidad del vehículo supera un determinado lí‐
mite.Atención
El sistema de control de presión
de los neumáticos sólo puede avi‐
sarle de un problema de presión
baja de los neumáticos y no susti‐ tuye a las tareas de manteni‐
miento de los neumáticos por
parte del conductor.
Todas las ruedas deben estar equi‐ padas con sensores de presión y los
neumáticos deben estar inflados a la
presión prescrita.
Nota
En países donde el sistema de con‐
trol de presión de los neumáticos es obligatorio legalmente, el uso de
ruedas sin sensores de presión po‐
dría anular el permiso de circulación
del vehículo.
Las presiones actuales de los neu‐
máticos pueden mostrarse en el
Menú de información del vehículo del
centro de información del conductor.
El menú se puede seleccionar me‐
diante los botones en la palanca de
los intermitentes.

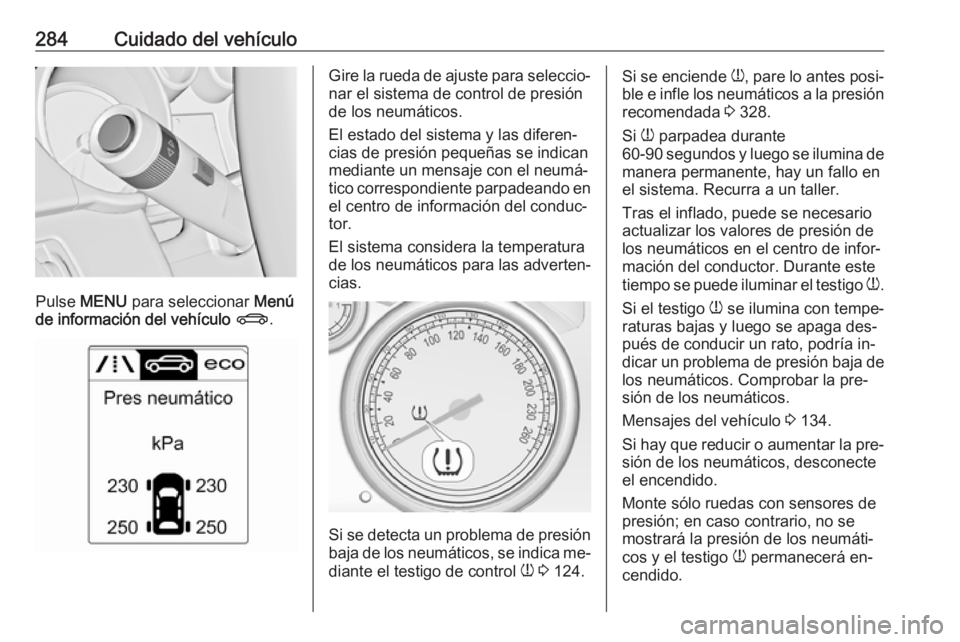

284Cuidado del vehículo
Pulse MENU para seleccionar Menú
de información del vehículo X .
Gire la rueda de ajuste para seleccio‐
nar el sistema de control de presión
de los neumáticos.
El estado del sistema y las diferen‐
cias de presión pequeñas se indican
mediante un mensaje con el neumá‐
tico correspondiente parpadeando en el centro de información del conduc‐
tor.
El sistema considera la temperatura
de los neumáticos para las adverten‐
cias.
Si se detecta un problema de presión
baja de los neumáticos, se indica me‐
diante el testigo de control w 3 124.
Si se enciende
w, pare lo antes posi‐
ble e infle los neumáticos a la presión
recomendada 3 328.
Si w parpadea durante
60-90 segundos y luego se ilumina de manera permanente, hay un fallo en
el sistema. Recurra a un taller.
Tras el inflado, puede se necesario
actualizar los valores de presión de
los neumáticos en el centro de infor‐
mación del conductor. Durante este
tiempo se puede iluminar el testigo w.
Si el testigo w se ilumina con tempe‐
raturas bajas y luego se apaga des‐
pués de conducir un rato, podría in‐
dicar un problema de presión baja de los neumáticos. Comprobar la pre‐
sión de los neumáticos.
Mensajes del vehículo 3 134.
Si hay que reducir o aumentar la pre‐
sión de los neumáticos, desconecte
el encendido.
Monte sólo ruedas con sensores de
presión; en caso contrario, no se
mostrará la presión de los neumáti‐
cos y el testigo w permanecerá en‐
cendido.

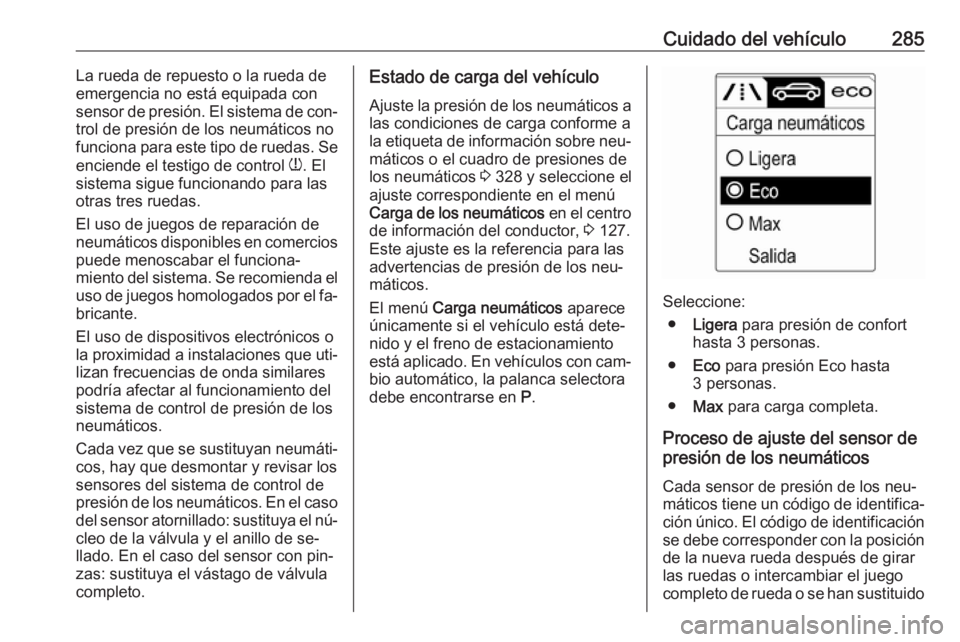

Cuidado del vehículo285La rueda de repuesto o la rueda de
emergencia no está equipada con sensor de presión. El sistema de con‐
trol de presión de los neumáticos no
funciona para este tipo de ruedas. Se
enciende el testigo de control w. El
sistema sigue funcionando para las
otras tres ruedas.
El uso de juegos de reparación de
neumáticos disponibles en comercios
puede menoscabar el funciona‐
miento del sistema. Se recomienda el uso de juegos homologados por el fa‐ bricante.
El uso de dispositivos electrónicos o
la proximidad a instalaciones que uti‐ lizan frecuencias de onda similares
podría afectar al funcionamiento del
sistema de control de presión de los
neumáticos.
Cada vez que se sustituyan neumáti‐
cos, hay que desmontar y revisar los
sensores del sistema de control de
presión de los neumáticos. En el caso del sensor atornillado: sustituya el nú‐
cleo de la válvula y el anillo de se‐
llado. En el caso del sensor con pin‐ zas: sustituya el vástago de válvula
completo.Estado de carga del vehículo
Ajuste la presión de los neumáticos a
las condiciones de carga conforme a
la etiqueta de información sobre neu‐
máticos o el cuadro de presiones de
los neumáticos 3 328 y seleccione el
ajuste correspondiente en el menú
Carga de los neumáticos en el centro
de información del conductor, 3 127.
Este ajuste es la referencia para las
advertencias de presión de los neu‐
máticos.
El menú Carga neumáticos aparece
únicamente si el vehículo está dete‐
nido y el freno de estacionamiento
está aplicado. En vehículos con cam‐ bio automático, la palanca selectora
debe encontrarse en P.
Seleccione:
● Ligera para presión de confort
hasta 3 personas.
● Eco para presión Eco hasta
3 personas.
● Max para carga completa.
Proceso de ajuste del sensor de
presión de los neumáticos
Cada sensor de presión de los neu‐
máticos tiene un código de identifica‐
ción único. El código de identificación se debe corresponder con la posiciónde la nueva rueda después de girar
las ruedas o intercambiar el juego
completo de rueda o se han sustituido

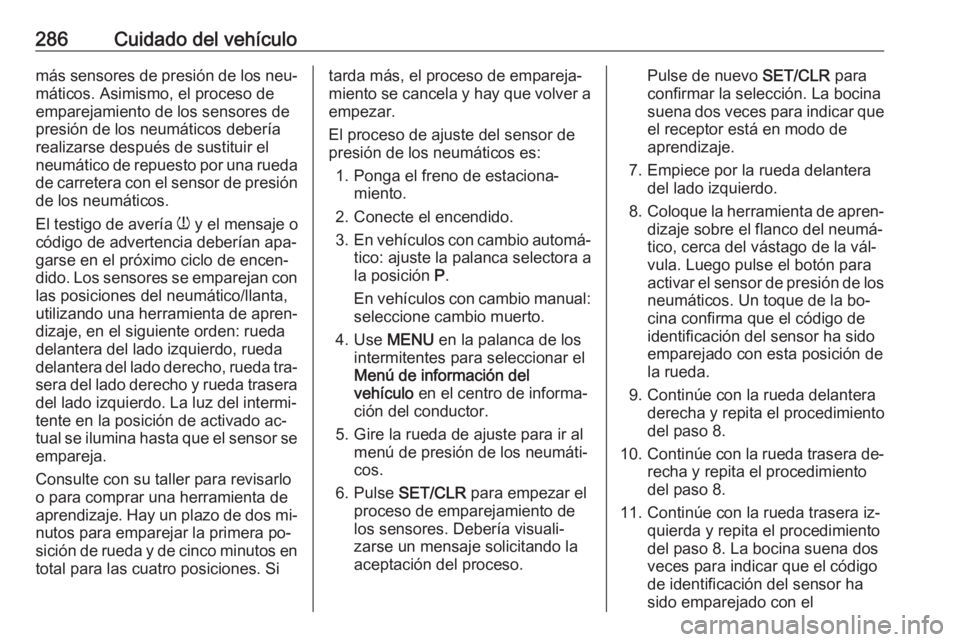

286Cuidado del vehículomás sensores de presión de los neu‐
máticos. Asimismo, el proceso de
emparejamiento de los sensores de
presión de los neumáticos debería
realizarse después de sustituir el
neumático de repuesto por una rueda
de carretera con el sensor de presión
de los neumáticos.
El testigo de avería w y el mensaje o
código de advertencia deberían apa‐
garse en el próximo ciclo de encen‐
dido. Los sensores se emparejan con
las posiciones del neumático/llanta,
utilizando una herramienta de apren‐
dizaje, en el siguiente orden: rueda
delantera del lado izquierdo, rueda
delantera del lado derecho, rueda tra‐ sera del lado derecho y rueda trasera
del lado izquierdo. La luz del intermi‐
tente en la posición de activado ac‐
tual se ilumina hasta que el sensor se
empareja.
Consulte con su taller para revisarlo
o para comprar una herramienta de
aprendizaje. Hay un plazo de dos mi‐
nutos para emparejar la primera po‐
sición de rueda y de cinco minutos en
total para las cuatro posiciones. Sitarda más, el proceso de empareja‐
miento se cancela y hay que volver a empezar.
El proceso de ajuste del sensor de
presión de los neumáticos es:
1. Ponga el freno de estaciona‐ miento.
2. Conecte el encendido. 3. En vehículos con cambio automá‐
tico: ajuste la palanca selectora a
la posición P.
En vehículos con cambio manual: seleccione cambio muerto.
4. Use MENU en la palanca de los
intermitentes para seleccionar el Menú de información del
vehículo en el centro de informa‐
ción del conductor.
5. Gire la rueda de ajuste para ir al menú de presión de los neumáti‐
cos.
6. Pulse SET/CLR para empezar el
proceso de emparejamiento de
los sensores. Debería visuali‐
zarse un mensaje solicitando la
aceptación del proceso.Pulse de nuevo SET/CLR para
confirmar la selección. La bocina
suena dos veces para indicar que el receptor está en modo de
aprendizaje.
7. Empiece por la rueda delantera del lado izquierdo.
8. Coloque la herramienta de apren‐
dizaje sobre el flanco del neumá‐ tico, cerca del vástago de la vál‐
vula. Luego pulse el botón para
activar el sensor de presión de los neumáticos. Un toque de la bo‐
cina confirma que el código de
identificación del sensor ha sido
emparejado con esta posición de
la rueda.
9. Continúe con la rueda delantera derecha y repita el procedimiento
del paso 8.
10. Continúe con la rueda trasera de‐
recha y repita el procedimiento
del paso 8.
11. Continúe con la rueda trasera iz‐ quierda y repita el procedimiento
del paso 8. La bocina suena dos
veces para indicar que el código
de identificación del sensor ha
sido emparejado con el

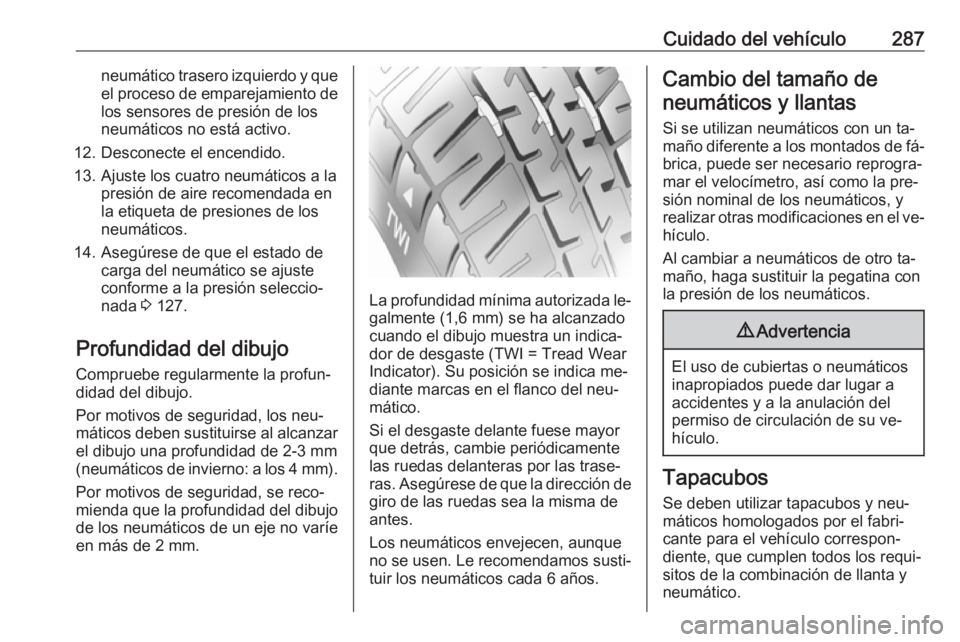

Cuidado del vehículo287neumático trasero izquierdo y queel proceso de emparejamiento de
los sensores de presión de los
neumáticos no está activo.
12. Desconecte el encendido.
13. Ajuste los cuatro neumáticos a la presión de aire recomendada en
la etiqueta de presiones de los
neumáticos.
14. Asegúrese de que el estado de carga del neumático se ajuste
conforme a la presión seleccio‐
nada 3 127.
Profundidad del dibujo Compruebe regularmente la profun‐
didad del dibujo.
Por motivos de seguridad, los neu‐ máticos deben sustituirse al alcanzar
el dibujo una profundidad de 2-3 mm (neumáticos de invierno: a los 4 mm ).
Por motivos de seguridad, se reco‐
mienda que la profundidad del dibujo
de los neumáticos de un eje no varíe
en más de 2 mm.
La profundidad mínima autorizada le‐ galmente (1,6 mm) se ha alcanzado
cuando el dibujo muestra un indica‐
dor de desgaste (TWI = Tread Wear
Indicator). Su posición se indica me‐
diante marcas en el flanco del neu‐
mático.
Si el desgaste delante fuese mayor
que detrás, cambie periódicamente
las ruedas delanteras por las trase‐ ras. Asegúrese de que la dirección de
giro de las ruedas sea la misma de
antes.
Los neumáticos envejecen, aunque
no se usen. Le recomendamos susti‐ tuir los neumáticos cada 6 años.
Cambio del tamaño de
neumáticos y llantas
Si se utilizan neumáticos con un ta‐
maño diferente a los montados de fá‐ brica, puede ser necesario reprogra‐
mar el velocímetro, así como la pre‐
sión nominal de los neumáticos, y
realizar otras modificaciones en el ve‐
hículo.
Al cambiar a neumáticos de otro ta‐
maño, haga sustituir la pegatina con
la presión de los neumáticos.9 Advertencia
El uso de cubiertas o neumáticos
inapropiados puede dar lugar a
accidentes y a la anulación del
permiso de circulación de su ve‐
hículo.
Tapacubos
Se deben utilizar tapacubos y neu‐
máticos homologados por el fabri‐
cante para el vehículo correspon‐
diente, que cumplen todos los requi‐
sitos de la combinación de llanta y
neumático.

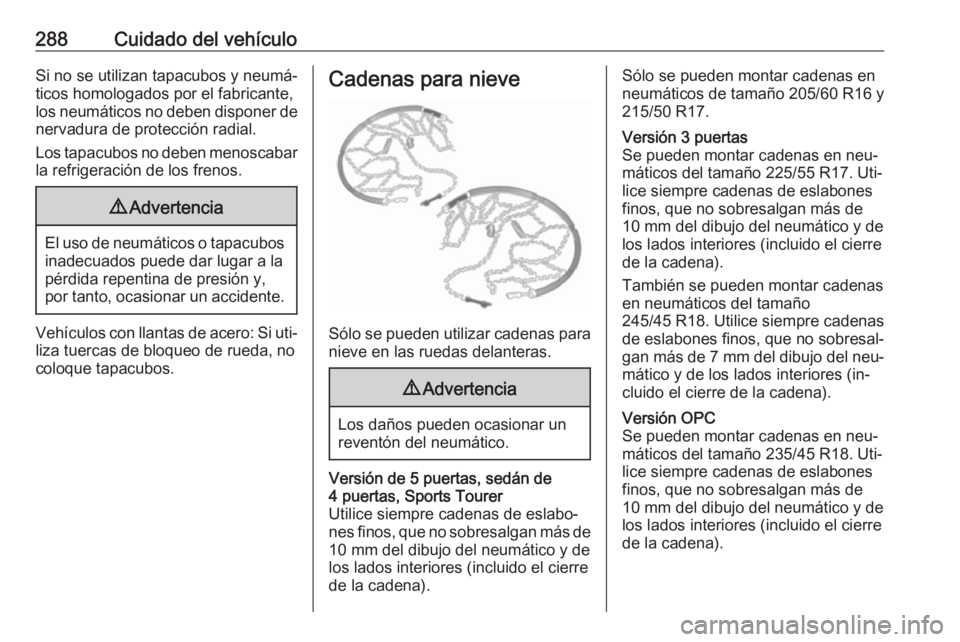

288Cuidado del vehículoSi no se utilizan tapacubos y neumá‐
ticos homologados por el fabricante,
los neumáticos no deben disponer de nervadura de protección radial.
Los tapacubos no deben menoscabar
la refrigeración de los frenos.9 Advertencia
El uso de neumáticos o tapacubos
inadecuados puede dar lugar a la
pérdida repentina de presión y,
por tanto, ocasionar un accidente.
Vehículos con llantas de acero: Si uti‐
liza tuercas de bloqueo de rueda, no
coloque tapacubos.
Cadenas para nieve
Sólo se pueden utilizar cadenas para nieve en las ruedas delanteras.
9 Advertencia
Los daños pueden ocasionar un
reventón del neumático.
Versión de 5 puertas, sedán de
4 puertas, Sports Tourer
Utilice siempre cadenas de eslabo‐
nes finos, que no sobresalgan más de 10 mm del dibujo del neumático y de
los lados interiores (incluido el cierre
de la cadena).Sólo se pueden montar cadenas en
neumáticos de tamaño 205/60 R16 y
215/50 R17.Versión 3 puertas
Se pueden montar cadenas en neu‐
máticos del tamaño 225/55 R17. Uti‐
lice siempre cadenas de eslabones
finos, que no sobresalgan más de
10 mm del dibujo del neumático y de
los lados interiores (incluido el cierre
de la cadena).
También se pueden montar cadenas
en neumáticos del tamaño
245/45 R18. Utilice siempre cadenas
de eslabones finos, que no sobresal‐
gan más de 7 mm del dibujo del neu‐
mático y de los lados interiores (in‐
cluido el cierre de la cadena).Versión OPC
Se pueden montar cadenas en neu‐
máticos del tamaño 235/45 R18. Uti‐
lice siempre cadenas de eslabones
finos, que no sobresalgan más de
10 mm del dibujo del neumático y de
los lados interiores (incluido el cierre
de la cadena).
