Page 271 of 367

Soins du véhicule2693. Retirer avec précaution l'ensem‐ble de feu arrière du renfonce‐
ment et le déposer.
4. Débrancher la fiche du support d'ampoule.
5. Déposer le support d'ampoule en le tournant et remplacer l'ampouleen la soulevant ou la poussant lé‐
gèrement dans la douille et la faire tourner dans le sens anti-horaire :
Feu arrière / Feu stop ( 1)
Clignotant ( 2)
modèle avec diode
électroluminescente (LED)
Uniquement le feu de clignotant
( 2 ) peut être changé.
6. Insérer la douille d'ampoule dans l'ensemble de feu arrière et la
tourner dans le sens horaire.
Brancher la fiche à l'ensemble du
feu. Monter l'ensemble du feu
avec les goupilles de retenue
dans les renfoncements de la car‐
rosserie et visser les écrous de
fixation en plastique par l'intérieur
du coffre. Fermer le couvercle et
l'encliqueter.
Ensemble d'éclairage sur le hayon
1. Ouvrir le hayon et déposer les ca‐
pots du côté concerné.
2. Dévisser les trois vis.
3. Dépose l'ensemble de feu arrière du hayon.
4. Déposer le support d'ampoule en le tournant et remplacer l'ampouleen la soulevant ou la poussant lé‐gèrement dans la douille et la fairetourner dans le sens anti-horaire :
Feu arrière ( 1)
Feu antibrouillard arrière/feu de recul ( 2), en fonction du côté.
modèle avec diode
électroluminescente (LED)
Uniquement le feu antibrouillard
arrière et ensuite le feu de recul
Page 272 of 367

270Soins du véhicule(2 ) selon le côté, peuvent être
remplacés.
5. Insérer la douille d'ampoule dans l'ensemble de feu arrière et la
tourner dans le sens horaire. Po‐
ser l'ensemble de feu arrière dans le hayon et serrer les vis. Fixertous les caches.
Clignotants latéraux Modèle 3 portes
Pour remplacer l'ampoule, déposer le logement de feu :1. Faire glisser le feu vers son côté gauche et le déposer par son côté
droit.
2. Faire tourner la douille d'ampoule
dans le sens inverse des aiguilles d'une montre et la déposer du lo‐
gement.
3. Tirer l'ampoule de la douille d'am‐
poule et la remplacer.
4. Insérer la douille de l'ampoule et tourner dans le sens horaire.
5. Insérer l'extrémité gauche du feu,
faire glisser vers la gauche et in‐
sérer l'extrémité droite.
Page 273 of 367

Soins du véhicule271Modèle berline 5 portes, tri-corps4 portes, Sports tourer
Pour remplacer l'ampoule, déposer le
logement de feu :
1. Faire glisser le feu vers son côté gauche et le déposer par son côté
droit.
2. Faire tourner la douille d'ampoule
dans le sens inverse des aiguilles
d'une montre et la déposer du lo‐
gement.
3. Tirer l'ampoule de la douille d'am‐
poule et la remplacer.
4. Insérer la douille de l'ampoule et tourner dans le sens horaire.
5. Insérer l'extrémité gauche du feu,
faire glisser vers la gauche et in‐
sérer l'extrémité droite.
Éclairage de plaque d'immatriculation
1. Introduire un tournevis dans le creux du couvercle, appuyer sur
le côté et libérer le ressort.
Page 274 of 367

272Soins du véhicule
2.Sortir l'ampoule par le bas en veil‐
lant à ne pas tirer sur le câble.
3. Déposer la douille d'ampoule du logement de feu en tournant dans
le sens inverse des aiguilles d'une montre.
4. Tirer l'ampoule de la douille d'am‐
poule et la remplacer.
5. Insérer la douille d'ampoule dans le logement de feu et tourner dans
le sens des aiguilles d'une mon‐
tre.
6. Insérer le feu dans le pare-chocs et le laisser s'engager.
Éclairage intérieur Éclairage de courtoisie, spots de
lecture
Faire remplacer les ampoules par un
atelier.
Éclairage du coffre Faire remplacer les ampoules par un
atelier.Éclairage du tableau de
bord
Faire remplacer les ampoules par un
atelier.
Page 275 of 367

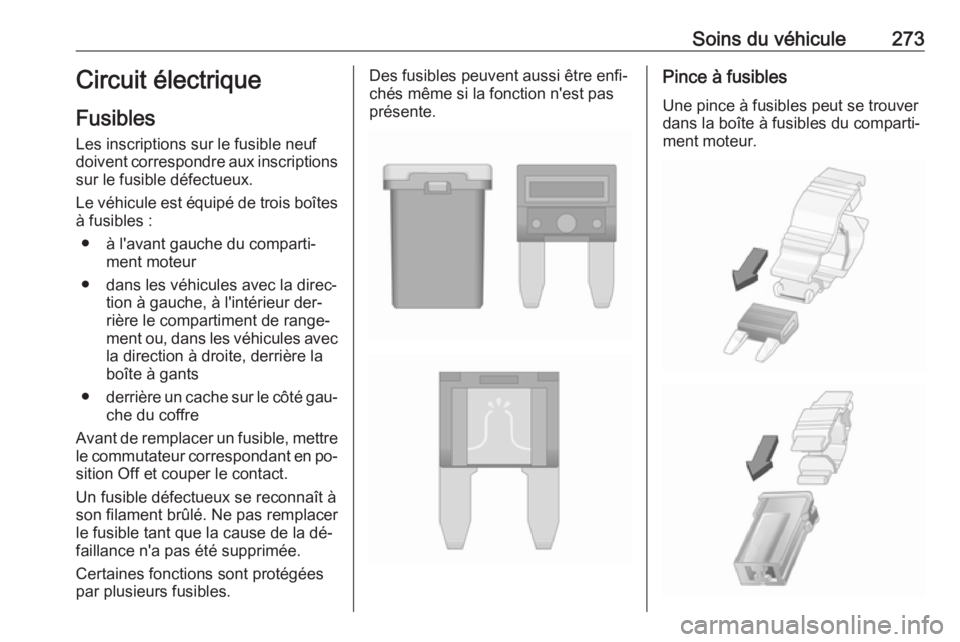

Soins du véhicule273Circuit électriqueFusibles
Les inscriptions sur le fusible neuf doivent correspondre aux inscriptions sur le fusible défectueux.
Le véhicule est équipé de trois boîtes à fusibles :
● à l'avant gauche du comparti‐ ment moteur
● dans les véhicules avec la direc‐ tion à gauche, à l'intérieur der‐
rière le compartiment de range‐
ment ou, dans les véhicules avec
la direction à droite, derrière la
boîte à gants
● derrière un cache sur le côté gau‐
che du coffre
Avant de remplacer un fusible, mettre
le commutateur correspondant en po‐ sition Off et couper le contact.
Un fusible défectueux se reconnaît à
son filament brûlé. Ne pas remplacer
le fusible tant que la cause de la dé‐
faillance n'a pas été supprimée.
Certaines fonctions sont protégées
par plusieurs fusibles.Des fusibles peuvent aussi être enfi‐
chés même si la fonction n'est pas
présente.Pince à fusibles
Une pince à fusibles peut se trouver
dans la boîte à fusibles du comparti‐
ment moteur.
Page 276 of 367

274Soins du véhiculePlacer la pince à fusibles par le haut
ou le côté sur les différents types de
fusibles et retirer le fusible.
Boîte à fusibles ducompartiment moteur
La boîte à fusibles se trouve à l'avant
gauche du compartiment moteur.
Libérer le couvercle et le rabattre vers le haut jusqu'à son arrêt. Enlever le
couvercle verticalement vers le haut.
N°Circuit électrique1Module de commande du moteur2Sonde lambda3Injection de carburant/Système
d'allumage4Injection de carburant/Système
d'allumage5–6Rétroviseur chauffé/système
antivol7Commande du ventilateur/
Module de commande du
moteur/Module de commande
de boîte de vitesses8Sonde lambda/Refroidissement
du moteur9Capteur de lunette arrière10Capteur de batterie du véhicule11Déverrouillage du coffre12Éclairage directionnel adaptatif/
Commande automatique des
feux
Page 277 of 367

Soins du véhicule275N°Circuit électrique13ABS14Essuie-glace de lunette arrière15Module de commande du moteur16Démarreur17Module de commande de trans‐
mission18Lunette arrière chauffante19Lève-vitres électroniques avant20Lève-vitres électroniques arrière21Centre électrique arrière22Feu de route gauche (halogène)23Lave-phares24Feu de croisement droit (xénon)25Feu de croisement gauche
(xénon)26Phares antibrouillard27Chauffage du gazole (diesel)28Système démarrage/arrêtN°Circuit électrique29Frein de stationnement élec‐
trique30ABS31Régulateur de vitesse adaptatif32Airbag33Éclairage directionnel adaptatif/
Commande automatique des
feux34Recyclage des gaz d'échappe‐
ment35Rétroviseur extérieur/Détecteur
de pluie36Climatisation37Électrovanne de ventilation de
réservoir de vapeurs de carbu‐
rant38Pompe à vide39Module de commande central40Lave-glace avant/Système de
lave-glace de lunette arrièreN°Circuit électrique41Feu de route droit (halogène)42Ventilateur de radiateur43Essuie-glace avant44Essuie-glace avant45Ventilateur de radiateur46–47Avertisseur sonore48Ventilateur de radiateur49Pompe à carburant50Réglage de la portée des phares/
Éclairage directionnel adaptatif51Volet d'air52Chauffage auxiliaire/Moteur
diesel
Page 278 of 367

276Soins du véhiculeN°Circuit électrique53Module de commande de boîte
de vitesses/Module de
commande du moteur54Pompe à vide/Groupe d'instru‐
ments du tableau de bord/Venti‐
lation du chauffage/Climatisation
Après avoir remplacé des fusibles dé‐
fectueux, refermer le couvercle de
boîte à fusibles et l'encliqueter en ap‐ puyant.
Si le couvercle de boîte à fusibles
n'est pas correctement fermé, un dys‐
fonctionnement peut survenir.
Boîte à fusibles du tableau
de bord
Dans les véhicules avec direction à
gauche, la boîte à fusibles se trouve
derrière le compartiment de range‐
ment du tableau de bord.
Ouvrir le compartiment et le pousser vers la gauche pour le libérer. Rabat‐
tre le compartiment vers le bas et l'en‐
lever.
Dans les véhicules avec direction à
droite, la boîte à fusibles se trouve derrière un cache dans la boîte à
gants. Ouvrir la boîte à gants, puis
ouvrir le couvercle et le rabattre.
Page 279 of 367

Soins du véhicule277N°Circuit électrique1Affichages2Éclairage extérieur/Module
confort-commodité3Éclairage extérieur/Module
confort-commodité4Infotainment System5Infotainment System/Instru‐
ments6Prise de courant/Allume-cigares7Prise de courant8Feu de croisement gauche/
Module confort-commodité9Feu de croisement droit/Module
confort-commodité/Module
d'airbag10Serrures de porte/Module
confort-commodité11Soufflerie12–13–N°Circuit électrique14Connecteur de diagnostic15Airbag16Prise de courant17Climatisation18Logistique19Module de commande de carros‐ serie20Module de commande de carros‐serie21Groupe d'instruments du tableau
de bord/Système antivol22Capteur d'allumage23Module de commande de carros‐ serie24Module de commande de carros‐serie25–26Prise de courant dans le coffre (si
pas de boîte à fusibles de coffre) (Sports tourer uniquement)Boîte à fusibles du coffre
Modèle bi-corps 3 portes, bi-
corps 5 portes
La boîte à fusibles se trouve sur le
côté gauche du coffre, derrière un ca‐
che.
Enlever le cache.
Sports tourer La boîte à fusibles se trouve sur lecôté gauche du coffre, derrière un ca‐
che.
Page 280 of 367

278Soins du véhicule
Rabattre le cache et le retirer.
Enlever le cache.
Affectations de fusiblesN°Circuit électrique1–2Sortie pour remorque3Aide au stationnement4–5–6–7Siège électrique8–9–10–11Module de remorque/Prise de
remorque12Module de remorque13Sortie pour remorque14Siège arrière/rabattement élec‐
trique15–
