OPEL ASTRA J 2016.5 Manuel d'utilisation (in French)

Soins du véhicule279N°Circuit électrique16Rétroviseur intérieur/caméra
arrière17Prise de courant18–19Chauffage du volant20Toit ouvrant21Sièges avant chauffés22–23–24–25–26Mode logistique désactivé27–28–29–30–N°Circuit électrique31Amplificateur/subwoofer32Système de suspension active/
Avertissement de franchisse‐
ment de ligne
Lors de l'assemblage, enfoncer le ca‐ che dans les pastilles en caoutchouc
pour obtenir une force de fixation
maximale.
Outillage du véhicule
Outillage Véhicules avec kit de réparation
des pneus
Certains outils et l'oeillet de remor‐
quage sont rangés avec le kit de ré‐
paration des pneus dans une boîte à
outils dans le coffre sous le recouvre‐ ment de plancher.Modèle bi-corps 3 portes et 5 portes

280Soins du véhiculeSports Tourer et tri-corps 4 portes
Sur les modèles avec système de
transport arrière 3 68, le kit de répa‐
ration des pneus, un tournevis et
l'oeillet de remorquage sont rangés dans le tiroir sous le siège du passa‐ger 3 66.
Véhicules avec roue de secoursVariante 1a : modèle bi-corps
3 portes et 5 portes avec clé à écrou
rigide
Le cric, les outils et une sangle de
fixation pour roue endommagée se
trouvent dans la boîte à outils, sous la
roue de secours dans le coffre. La clé de roue et l'oeillet de remorquage
sont rangés dans un sac à outils se
trouvant dans la niche de roue de se‐
cours, à côté de la boîte à outils. Roue
de secours 3 296.
Variante 1b : modèle bi-corps
3 portes et 5 portes avec clé à écrou
pliable
Même contenu que la variante 1a
mais avec une clé à écrou pliable à la
place d'une clé à écrou rigide dans la trousse à outils.

Soins du véhicule281Variante 2 : Sports Tourer
Le cric, les outils et l'oeillet de remor‐quage sont rangés dans la boîte à ou‐
tils sous la roue de secours dans le
coffre. La clé de roue et un boulon à
tige longue pour la fixation de la roue endommagée (uniquement pour les
véhicules dotés d'une roue de dépan‐
nage temporaire) sont placés dans le sac d'outils se trouvant dans la niche
de roue de secours, à côté de la boîte
d'outils. Roue de secours 3 296.
Variante 3 : modèle tri-corps
4 portes
Le cric et les outils sont rangés dans
la boîte à outils sous la roue de se‐
cours dans le coffre. La clé de roue,
l'oeillet de remorquage et un boulon à tige longue pour la fixation de la roue
endommagée (uniquement pour les
véhicules dotés d'une roue de dépan‐ nage temporaire) sont placés dans le
sac d'outils se trouvant dans la niche
de roue de secours, à côté de la boîte
d'outils. Roue de secours 3 296.
Jantes et pneus
État des pneus, état des jantes
Franchir les arêtes vives lentement et
si possible à angle droit. Rouler sur
des arêtes vives peut endommager
les pneus et les jantes. Ne pas écra‐
ser un pneu contre une bordure de
trottoir lors du stationnement.
Contrôler régulièrement l'état des
pneus. En cas de dégâts ou d'usure anormale, prendre contact avec un
atelier.
Pneus d'hiver Les pneus d'hiver améliorent la sécu‐
rité de conduite à des températures
inférieures à 7 °C et devraient donc
être montés sur toutes les roues.
Disposer l'autocollant de vitesse dans
le champ de vision du conducteur se‐
lon la réglementation du pays.Modèle berline 5 portes, tri-corps
4 portes, Sports tourer
La taille de pneus 205/65 R16 est uni‐
quement adaptée aux pneus d'hiver.

282Soins du véhiculeTous les moteurs, à l'exception de
A14XER, B14XER, B14NEL,
B14NET, B14NET GPL, B16XER:
La taille de pneus 215/50 R17 est uni‐ quement adaptée aux pneus d'hiver.
Désignations des pneus Par exemple 215/60 R 16 95 H215:largeur des pneus, mm60:rapport de la section (hauteur
du pneu sur largeur du pneu),
en %R:type de carcasse : RadialeRF:type : RunFlat16:diamètre des jantes, en pou‐
ces95:indice de capacité de charge
par exemple : 95 correspond à 690 kgH:indicatif de vitesse
Indicatif de vitesse :
Q:jusqu'à 160 km/hS:jusqu'à 180 km/hT:jusqu'à 190 km/hH:jusqu'à 210 km/hV:jusqu'à 240 km/hW:jusqu'à 270 km/hChoisir un pneu approprié à la vitesse maximale du véhicule.
La vitesse maximale peut être at‐
teinte avec le poids à vide avec con‐
ducteur (75 kg) plus une charge utile
de 125 kg. Des équipements option‐
nels peuvent réduire la vitesse maxi‐
male du véhicule.
Performances 3 320.
Pneus à sens de roulement
imposé
Monter les pneus à sens de roule‐
ment imposé de sorte qu'ils roulent
dans le sens de la marche. Le sens
de rotation est reconnaissable à un
symbole (par exemple une flèche)
placé sur le flanc du pneu.
Pression des pneus Vérifier la pression des pneus (à froid)
au moins tous les 14 jours et avant
chaque long voyage. Ne pas oublier
la roue de secours. Cela vaut égale‐
ment pour les véhicules avec sys‐
tème de surveillance de la pression
des pneus.
Dévisser le capuchon de la valve.
Pression des pneus 3 329.
L'étiquette d'information sur la pres‐
sion des pneus présente dans le ca‐
dre de porte gauche ou droit avant in‐ dique l'équipement pneumatique
d'origine du véhicule et les pressions de gonflage correspondantes.
Les données de pression de gonflage se rapportent aux pneus froids. Elless'appliquent tant aux pneus d'été
qu'aux pneus d'hiver.
Toujours gonfler la roue de secours à
la pression de gonflage pour pleine
charge.

Soins du véhicule283La pression de gonflage ECO sert à
atteindre la plus faible consommation
de carburant possible.
Le surgonflage ou le sous-gonflage
des pneus par rapport aux pressions
prescrites influence défavorablement
la sécurité, la tenue de route, le con‐
fort routier et la consommation et aug‐
mente l'usure des pneus.
La pression des pneus change selon
les différentes options. Pour obtenir une valeur de pression des pneuscorrecte, appliquer la procédure ci-
après :
1. Identifier le style de carrosserie.
2. Identifier l'appellation du moteur. Caractéristiques du moteur
3 317.
3. Identifier les pneus correspon‐ dants.
Les tableaux de pression des pneus
indiquent toutes les combinaisons de
pneus possibles 3 329.
Pour les pneus homologués pour votre véhicule, consulter le certificat
de conformité CEE fourni avec votre
véhicule et les autres documents
d'enregistrement nationaux.Le conducteur est responsable du
bon réglage de la pression des
pneus.9 Attention
Un gonflage insuffisant peut pro‐
voquer un échauffement considé‐
rable du pneu ainsi que des dom‐
mages internes entraînant le dé‐
collement de la bande de roule‐
ment et même l'éclatement du
pneu à grande vitesse.
9 Attention
En cas de pneus spécifiques, la
pression des pneus recomman‐
dée indiquée sur le tableau de
pression des pneus peut dépasser
la pression des pneus maximale
indiquée sur le pneu. Ne jamais
dépasser la pression des pneus
indiquée sur le pneu.
Si la pression de gonflage doit être
réduite ou augmentée sur un véhicule avec système de surveillance de la
pression des pneus, couper le con‐
tact.
Importance de la température
La pression des pneus dépend de la
température du pneu. Pendant la
conduite, la pression et la tempéra‐
ture des pneus augmentent. Les va‐
leurs de pression des pneus données sur l'étiquette d'informations et dans
le tableau de pression des pneus sont
valables pour les pneus à froid, c'est- à-dire à 20 °C.
La pression augmente de près de
10 kPa pour une augmentation de
température de 10 °C. Cet élément
doit être pris en compte lors de la vé‐
rification de pneus chauds.
La valeur de la pression de gonflage
affichée sur le centre d'informations
du conducteur indique la pression
réelle des pneus. Un pneu refroidi in‐
diquera une valeur réduite, ce qui ne
doit pas nécessairement être inter‐
prété comme le signe d'une fuite d'air.

284Soins du véhiculeSystème de surveillance dela pression des pneus
Le système de surveillance de la
pression des pneus (TPMS) surveille
la pression des quatre pneus une fois
par minute quand la vitesse du
véhicule dépasse une certaine limite.Avertissement
Le système de surveillance de la
pression des pneus se contente
d'avertir au sujet de l'état de basse
pression des pneus et ne rem‐
place pas l'entretien régulier des
pneus par le conducteur.
Toutes les roues doivent être équi‐
pées de capteur de pression et les
pneus doivent être gonflés à la pres‐
sion prescrite.
Remarque
Dans les pays où le système de sur‐
veillance de la pression des pneus
constitue une obligation légale, l'uti‐
lisation de roues sans capteurs de
pression invalide l'homologation du
type de véhicule.
Les pressions de gonflage actuelles
des pneus peuvent être affichées
dans le Menu informations véhicule
du centre d'informations du conduc‐
teur.
Le menu peut être sélectionné à l'aide des boutons du levier des clignotants.
Appuyer sur MENU pour choisir le
Menu informations véhicule X .
Tourner la molette pour sélectionner
le système de surveillance de la pres‐
sion des pneus.
L'état du système et des avertisse‐
ments de pression sont signalés par
un message avec un clignotement du
pneu correspondant dans le centre
d'informations du conducteur.
Le système prend en compte la tem‐
pérature des pneus pour les avertis‐
sements.

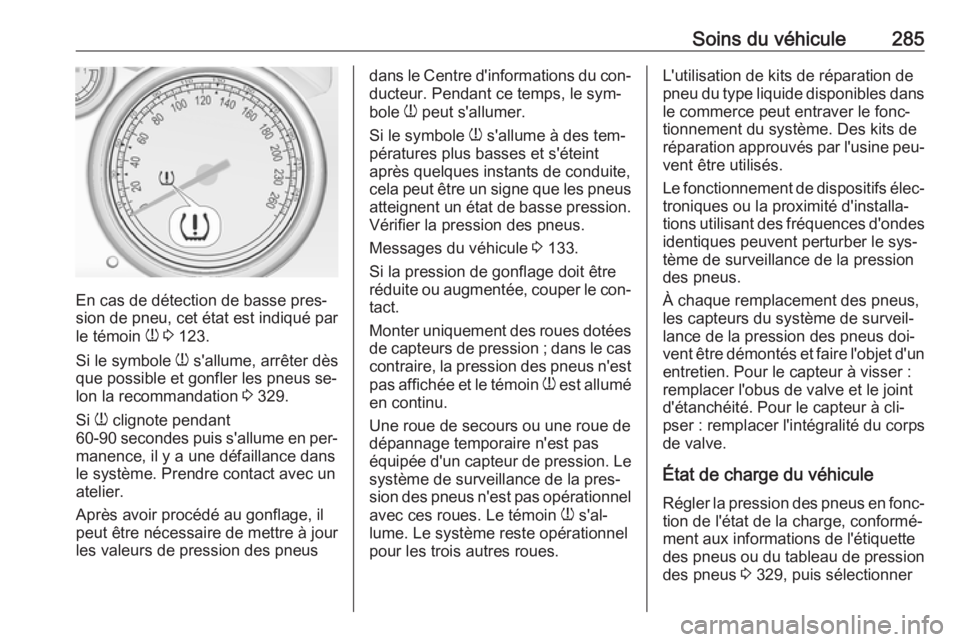

Soins du véhicule285
En cas de détection de basse pres‐
sion de pneu, cet état est indiqué par
le témoin w 3 123.
Si le symbole w s'allume, arrêter dès
que possible et gonfler les pneus se‐
lon la recommandation 3 329.
Si w clignote pendant
60-90 secondes puis s'allume en per‐ manence, il y a une défaillance dans
le système. Prendre contact avec un
atelier.
Après avoir procédé au gonflage, il
peut être nécessaire de mettre à jour
les valeurs de pression des pneus
dans le Centre d'informations du con‐ ducteur. Pendant ce temps, le sym‐
bole w peut s'allumer.
Si le symbole w s'allume à des tem‐
pératures plus basses et s'éteint après quelques instants de conduite,
cela peut être un signe que les pneus
atteignent un état de basse pression.
Vérifier la pression des pneus.
Messages du véhicule 3 133.
Si la pression de gonflage doit être réduite ou augmentée, couper le con‐ tact.
Monter uniquement des roues dotées
de capteurs de pression ; dans le cas
contraire, la pression des pneus n'est
pas affichée et le témoin w est allumé
en continu.
Une roue de secours ou une roue de
dépannage temporaire n'est pas
équipée d'un capteur de pression. Le
système de surveillance de la pres‐
sion des pneus n'est pas opérationnel
avec ces roues. Le témoin w s'al‐
lume. Le système reste opérationnel
pour les trois autres roues.L'utilisation de kits de réparation de
pneu du type liquide disponibles dans
le commerce peut entraver le fonc‐
tionnement du système. Des kits de
réparation approuvés par l'usine peu‐ vent être utilisés.
Le fonctionnement de dispositifs élec‐
troniques ou la proximité d'installa‐
tions utilisant des fréquences d'ondes
identiques peuvent perturber le sys‐
tème de surveillance de la pression
des pneus.
À chaque remplacement des pneus, les capteurs du système de surveil‐lance de la pression des pneus doi‐vent être démontés et faire l'objet d'un
entretien. Pour le capteur à visser :
remplacer l'obus de valve et le joint
d'étanchéité. Pour le capteur à cli‐
pser : remplacer l'intégralité du corps
de valve.
État de charge du véhicule Régler la pression des pneus en fonc‐
tion de l'état de la charge, conformé‐
ment aux informations de l'étiquette
des pneus ou du tableau de pression des pneus 3 329, puis sélectionner

286Soins du véhiculele réglage approprié dans le menu
Charge des pneus du centre d'infor‐
mations du conducteur 3 126. Ce ré‐
glage est la référence pour les aver‐
tissements de pression des pneus.
Le menu Charge du pneu s'affiche
uniquement si le véhicule est à l'arrêt et que le frein de stationnement est
appliqué. Sur les véhicules dotés
d'une boîte automatique, le levier sé‐
lecteur doit être en position P.Sélectionner :
● Léger pour une pression de con‐
fort jusqu'à 3 personnes.
● Eco pour une pression Eco jus‐
qu'à 3 personnes.
● Max pour une pleine charge.
Processus de correspondance
des capteurs de pression des
pneus
Chaque capteur de pression des
pneus possède un code d'identifica‐
tion unique. Le code d'identification
doit correspondre à une nouvelle po‐
sition des roues après une permuta‐
tion des roues ou un échange du jeu
de roues complet et si un ou plusieurs capteurs de pression des pneus ont
été remplacés. Le processus de cor‐ respondance des capteurs de pres‐sion des pneus doit également être
effectué après avoir remplacé une
roue de secours par une roue de
route contenant le capteur de pres‐
sion du pneu.
Le témoin de dysfonctionnement w et
le message ou le code d'avertisse‐
ment doivent disparaître lors du cycled'allumage suivant. On fait corres‐
pondre les capteurs aux positions des roues à l'aide d'un outil de réappren‐
tissage, dans l'ordre suivant : roue
avant gauche, roue avant droite, roue
arrière droite, roue arrière gauche. Le
clignotant de la position active ac‐
tuelle s'allume jusqu'à ce que le cap‐
teur soit apparié.
Consulter l'atelier pour un service ou
pour acheter un outil de réapprentis‐
sage. Il faut deux minutes pour appa‐ rier la première position de pneu/roue
et cinq minutes en tout pour apparier
les quatre positions de pneu/roue. Si
cela dure plus longtemps, le proces‐
sus de correspondance s'arrête et
doit être redémarré.
Le processus de correspondance des capteurs de pression des pneus est lesuivant :
1. Serrer le frein de stationnement.
2. Mettez le contact.
3. Sur les véhicules dotés d'une boîte de vitesses automatique :
régler le levier sélecteur sur P.
Sur les véhicules avec boîte ma‐
nuelle : sélectionner Neutre.

Soins du véhicule2874. Utiliser MENU sur le levier de cli‐
gnotant pour sélectionner Menu
informations véhicule dans le cen‐
tre d'informations du conducteur.
5. Tourner la molette du dispositif de
réglage pour faire défiler le menu
de pression des pneus.
6. Appuyer sur SET/CLR pour lan‐
cer le processus d'appariement
de capteur. Un message deman‐
dant d'accepter le processus doit
s'afficher.
Appuyer à nouveau sur
SET/CLR pour confirmer la sélec‐
tion. L'avertisseur sonore retentit
deux fois pour indiquer que le ré‐
cepteur se trouve en mode de
réapprentissage.
7. Commencer par la roue avant gauche.
8. Placer l'outil de réapprentissage contre le flanc du pneu, à côté de
la tige de valve. Appuyer ensuite
sur le bouton pour activer le cap‐
teur de pression des pneus. Un
signal de l'avertisseur sonore con‐ firme que le code d'identification
du capteur correspond à cette po‐
sition de la roue.9. Passer à la roue avant du côté droit et répéter la procédure de
l'étape 8.
10. Passer à la roue arrière du côté droit et répéter la procédure de
l'étape 8.
11. Passer à la roue arrière gauche et
répéter la procédure de l'étape 8.
L'avertisseur sonore retentit deux
fois pour indiquer que le code
d'identification du capteur a été
apparié au pneu arrière gauche et que le processus de correspon‐
dance des capteurs de pression
des pneus n'est plus actif.
12. Couper le contact.
13. Amener les quatre pneus au ni‐ veau de pression recommandé,
comme indiqué sur l'étiquette de
pression des pneus.
14. S'assurer que l'état de charge des
pneus est conforme à la pression
sélectionnée 3 126.
Profondeur de sculptures
Contrôler régulièrement la profon‐
deur des sculptures.Pour des raisons de sécurité, les
pneus doivent être remplacés à partir d'une profondeur de 2-3 mm (4 mm
pour les pneus d'hiver).
Pour des raisons de sécurité, il est re‐ commandé de ne pas dépasser un
écart de plus de 2 mm entre les pro‐
fondeurs de sculpture de pneu d'un
même essieu.
La profondeur minimale de sculpture
légalement autorisée (1,6 mm) est at‐
teinte lorsque le profil est usé jus‐
qu'au repère d'usure (TWI = Tread
Wear Indicator). La position des re‐
pères d'usure est indiquée par des
marques sur les flancs du pneu.

288Soins du véhiculeSi l'usure est plus importante à l'avantqu'à l'arrière, permuter régulièrement
les roues avant avec les roues ar‐
rière. S'assurer que le sens de rota‐
tion des roues est le même qu'aupa‐
ravant.
Les pneus vieillissent même s'ils ne
roulent pas. Nous recommandons de
remplacer les pneus tous les 6 ans.
Changement de taille depneus et de jantes
En cas d'utilisation de taille de pneus autre que celle montée d'origine, il
faut, le cas échéant, reprogrammer le
compteur de vitesse électronique
ainsi que la pression de gonflage no‐ minale et procéder à d'autres modifi‐
cations du véhicule.
Après avoir changé de taille de pneu,
faire remplacer l'étiquette de pression
de gonflage.9 Attention
L'utilisation de pneus ou de jantes
non adaptés peut donner lieu à des accidents et entraîner la perte de l'homologation du véhicule.
Enjoliveurs
Utiliser des enjoliveurs et des pneus
homologués en usine pour le véhicule
correspondant afin de répondre à tou‐ tes les exigences concernant chaque
combinaison roue et pneu.
Si des enjoliveurs ou des pneus non
homologués en usine sont utilisés,
les pneus ne peuvent pas présenter
de bourrelet de protection de jante.
Les enjoliveurs ne doivent pas entra‐
ver le refroidissement des freins.
9 Attention
Des pneus ou des enjoliveurs non
adéquats peuvent conduire à un
dégonflage soudain des pneus et
donc à des accidents.
Véhicules avec roues en acier : Si des écrous de blocage de roue sont utili‐
sés, ne pas poser les enjoliveurs.
Chaînes à neige
Les chaînes à neige ne sont autori‐
sées que sur les roues avant.
9 Attention
Un pneu endommagé est un pneu
qui peut éclater.
