Sièges, systèmes de sécurité59Systèmes de sécuritépour enfant
Nous vous recommandons l'utilisa‐
tion du système de sécurité pour en‐
fants Opel car il a été spécialement
conçu pour votre véhicule.
Quand un système de sécurité pour
enfant est employé, faire attention
aux instructions de montage et d'uti‐
lisation qui suivent ainsi qu'à celles
fournies avec le système de sécurité pour enfant.
Toujours se plier aux réglementations
locales ou nationales. Dans certains
pays, l'utilisation de systèmes de sé‐
curité pour enfant est interdite sur cer‐
tains sièges.9 Attention
Lors de l'utilisation d'un système
de sécurité pour enfant sur le
siège du passager avant, les sys‐
tèmes d'airbags du siège de pas‐
sager avant doivent être désacti‐
vés ; si ce n'est pas le cas, le dé‐
clenchement des airbags entraîne un risque de blessure mortelle
pour l'enfant.
Ceci est particulièrement vrai si un système de sécurité pour enfant
dos à la route est utilisé sur le
siège du passager avant.
Désactivation d'airbag 3 57.
Étiquette d'airbag 3 55.
Sélection du système adéquat L'emplacement le plus pratique pourfixer le système de sécurité pour en‐
fants est les sièges arrière.
Les enfants devraient voyager aussi
longtemps que possible avec le dos à
la route. En cas d'accident, ceci as‐
sure que moins de contraintes sollici‐
tent la colonne vertébrale de l'enfant,
toujours très fragile.
Les systèmes de sécurité adaptés
sont tous ceux conformes aux régle‐
mentations UN ECE en vigueur. Vé‐
rifier les lois et réglementations loca‐
les concernant l'utilisation obligatoire
de systèmes de sécurité pour enfant.
S'assurer que le système de sécurité
pour enfant à installer est compatible
avec le type de véhicule.
S'assurer que la position de montage
du système de sécurité pour enfant
dans le véhicule est correcte. Voir les tableaux suivants.
Ne laisser les enfants monter et des‐
cendre du véhicule que du côté op‐
posé au trafic.
Quand le système de sécurité pour enfant n'est pas employé, attacher le
siège avec une ceinture de sécurité ou l'enlever du véhicule.
Remarque
Ne pas relier d'objets aux systèmes
de sécurité pour enfant et ne pas les
recouvrir d'autres matériaux.
Il faut remplacer les systèmes de sé‐ curité pour enfant qui ont subi des
contraintes dans un accident.

60Sièges, systèmes de sécuritéEmplacements de montage d'un système de sécurité pour enfant
Possibilités autorisées de fixation de système de sécurité pour enfant
Catégorie de poids et classe d'âge
Sur le siège du passager avantSur les sièges arrière
extérieursSur le siège arrière
centralairbag activéairbag désactivéGroupe 0 : jusqu'à 10 kg
ou environ 10 moisXU 1UUGroupe 0+ : jusqu'à 13 kg
ou environ 2 ansXU 1UUGroupe I : de 9 à 18 kg
ou environ de 8 mois à 4 ansXU 1UUGroupe II : de 15 à 25 kg
ou environ de 3 mois à 7 ansXXUUGroupe III : de 22 à 36 kg
ou environ de 6 mois à 12 ansXXUU1:si le système de sécurité pour enfant est attaché par une ceinture de sécurité à trois points, régler le siège à sa hauteur maximale et s'assurer que la ceinture de sécurité du véhicule se dirige vers l'avant à partir de son point d'ancragesupérieur. Régler l'inclinaison des dossiers de siège comme cela est nécessaire par rapport à la position verticale
afin de s'assurer que la ceinture est bien serrée du côté de la boucle.U:valable universellement en combinaison avec ceinture de sécurité à trois points.X:aucun système de sécurité pour enfant autorisé dans cette catégorie de poids.

Sièges, systèmes de sécurité61Possibilités autorisées de fixation de système de sécurité pour enfant ISOFIXCatégorie de poidsCatégorie de tailleFixationSur le siège du
passager avantSur les sièges
arrière extérieursSur le siège
arrière centralGroupe 0 : jusqu'à 10 kg
ou environ 10 moisEISO/R1XILXGroupe 0+ : jusqu'à 13 kg
ou environ 2 ansEISO/R1XILXDISO/R2XILXCISO/R3XILXGroupe I : de 9 à 18 kg
ou environ de 8 mois à 4 ansDISO/R2XILXCISO/R3XILXBISO/F2XIL, IUFXB1ISO/F2XXIL, IUFXAISO/F3XIL, IUFXGroupe II : 15 à 25 kg
ou environ de 3 mois à 7 ansXILXGroupe III : 22 à 36 kg
ou environ de 6 mois à 12 ansXILX

62Sièges, systèmes de sécuritéIL:convient pour les systèmes de sécurité ISOFIX des catégories « Spécifique au véhicule », « Usage restreint » ou« Semi-universel ». Le système de sécurité ISOFIX doit être homologué pour le type de véhicule spécifique.IUF:convient aux systèmes de sécurité ISOFIX pour enfant face à la route de la catégorie universelle homologuée pour
une utilisation dans cette catégorie de poids.X:pas de système de sécurité ISOFIX pour enfant homologué dans cette catégorie de poids.
Catégorie de taille ISOFIX et siège pour info
A - ISO/F3:système de sécurité pour enfant face à la route pour des enfants de taille maximale dans la catégorie
de poids de 9 à 18 kgB - ISO/F2:système de sécurité pour enfant face à la route pour des enfants plus petits dans la catégorie de poids
de 9 à 18kgB1 - ISO/F2X:système de sécurité pour enfant face à la route pour des enfants plus petits dans la catégorie de poids
de 9 à 18kgC - ISO/R3:système de sécurité pour enfant dos à la route pour des enfants de taille maximale dans la catégorie
de poids jusqu'à 18 kgD - ISO/R2:système de sécurité pour enfant dos à la route pour des enfants plus petits dans la catégorie de poids jusqu'à 18 kgE - ISO/R1:système de sécurité pour enfant dos à la route pour de jeunes enfants dans la catégorie de poids jusqu'à
13 kg

Sièges, systèmes de sécurité63Systèmes de sécurité pourenfant ISOFIX
Fixer les systèmes de sécurité pour
enfant ISOFIX homologués pour le véhicule aux étriers de fixation
ISOFIX. Les positions des systèmes
de sécurité pour enfant ISOFIX spé‐ cifiques au véhicule sont indiquées
par IL dans le tableau.
Les étriers de fixation ISOFIX sont si‐
gnalés par une étiquette sur le dos‐
sier.
Systèmes de sécurité pour
enfant Top-Tether
En fonction des équipements spécifi‐
ques au pays, le véhicule peut être
doté de deux ou trois oeilletons d'at‐
tache.
Les anneaux de fixation Top-Tether sont signalés par le symbole : d'un
siège pour enfant.
Sur le modèle tri-corps, ouvrir le rabat de l'oeilleton d'attache concerné sur
la zone de positionnement derrière
les appuis-tête ; cette zone est repé‐
rée par le symbole de siège d'enfant.
Sur les modèles bi-corps et Sports
Tourer, les oeilletons d'attache sont
situés au dos des sièges arrière.
En plus de la fixation ISOFIX, atta‐
cher la sangle Top-Tether aux systè‐
mes de sécurité pour enfant Top-Te‐
ther. La sangle doit alors passer entre
les deux tiges de guidage de l'appui-
tête.
Les positions des systèmes de sécu‐
rité pour enfant ISOFIX de catégorie
universelle sont indiquées par IUF
dans le tableau.

64RangementRangementEspaces de rangement................64
Boîte à gants ............................. 64
Porte-gobelets ........................... 64
Rangement avant ......................65
Vide-poches sous le siège ........66
Rangement dans les accoudoirs ................................ 66
Rangement dans la console centrale ..................................... 67
Système de transport arrière .....68
Coffre ........................................... 86
Rangement à l'arrière ................90
Cache-bagages ......................... 90
Recouvrement des rangements dans le plancher arrière ...........92
Anneaux d'arrimage ..................95
Système flexible de compartimentage du coffre ......95
Filet de sécurité ......................... 97
Triangle de présignalisation ......98
Trousse de secours ...................99
Galerie de toit ............................ 101
Informations sur le chargement .102Espaces de rangement9 Attention
Ne pas entreposer d'objets lourds
ou tranchants dans les espaces
de rangement. Sinon, le couvercle de l'espace de rangement peut
s'ouvrir et les occupants du
véhicule risquent d'être blessés
par des objets projetés en cas de
freinage appuyé, de changement
de direction soudain ou d'acci‐
dent.
Boîte à gants
La boîte à gants contient un porte-
crayon, un porte carte bancaire, un
range-monnaie et un adaptateur de
clé pour les écrous de blocage.
En roulant, la boîte à gants doit rester fermée.
Porte-gobelets
Les porte-gobelets se trouvent dans
la console centrale.

Rangement65
Selon le modèle, les porte-gobelets
se trouvent sous un couvercle dans la console centrale. Faire glisser le cou‐
vercle vers l'arrière. Il est possible de
ranger des bouteilles lorsque l'éta‐
gère intermédiaire est relevée
3 67.Des porte-gobelets additionnels sont
disposés dans l'accoudoir arrière.
Abaisser l'accoudoir.
Rangement avant
Un espace de rangement est disposé
à côté du volant.

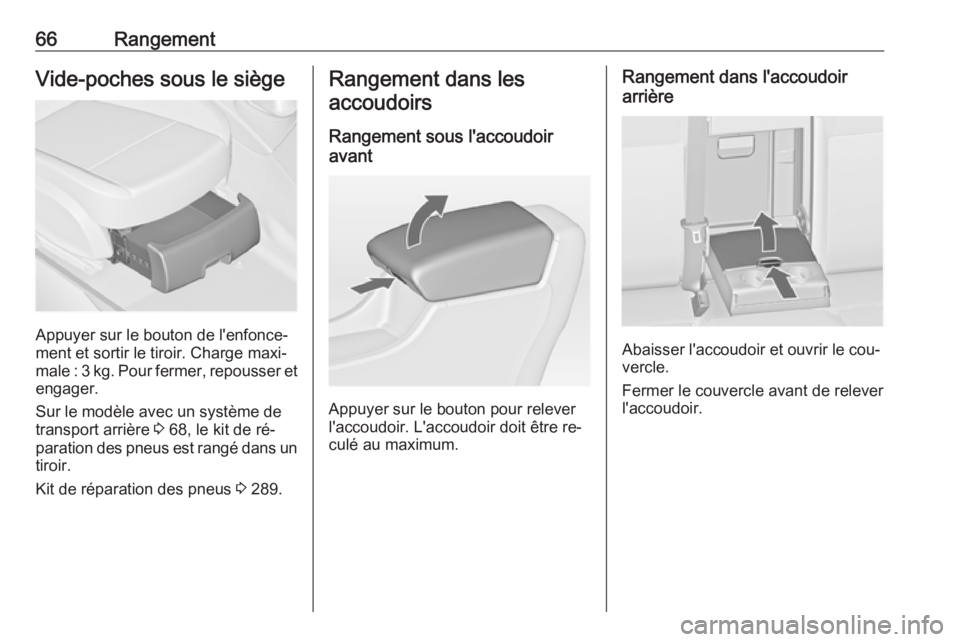

66RangementVide-poches sous le siège
Appuyer sur le bouton de l'enfonce‐
ment et sortir le tiroir. Charge maxi‐
male : 3 kg. Pour fermer, repousser et
engager.
Sur le modèle avec un système de
transport arrière 3 68, le kit de ré‐
paration des pneus est rangé dans un tiroir.
Kit de réparation des pneus 3 289.
Rangement dans les
accoudoirs
Rangement sous l'accoudoir
avant
Appuyer sur le bouton pour relever
l'accoudoir. L'accoudoir doit être re‐
culé au maximum.
Rangement dans l'accoudoir
arrière
Abaisser l'accoudoir et ouvrir le cou‐
vercle.
Fermer le couvercle avant de relever
l'accoudoir.

Rangement67Rangement dans la console
centrale
Console avant
La boîte de rangement peut servir à
ranger de petits objets.
Selon le modèle, un compartiment de
rangement est disposé sous un cou‐
vercle.
Faire glisser le couvercle vers l'ar‐
rière.
Appuyer sur le bouton pour enlever le
cadre du porte-gobelet. Le cadre peut être rangé dans la boîte à gants.
Un autre compartiment de rangement est situé sous l'étagère intermédiaire.Relever l'étagère intermédiaire et lafixer dans la position verticale. Le ca‐
dre du porte-gobelets peut être réin‐
stallé pour ranger des bouteilles.
Console arrière
Sortir le tiroir.
Avertissement
N'est pas destiné aux cendres ou
à tout autre article combustible.

68RangementSystème de transport
arrière
Système de transport arrière pour
deux vélos
Le système de transport arrière (sys‐
tème Flex-Fix) permet de fixer des
vélos au support de transport extrac‐
tible intégré dans le plancher du
véhicule. Le transport d'autres objets
n'est pas autorisé.
La charge maximale du système de
transport arrière est 40 kg. La charge
maximale par vélo est 20 kg.
L'empattement d'un vélo ne doit pas dépasser 1,2 mètre. Dans le cas con‐
traire, la sécurisation du vélo n'est
pas possible.
S'il n'est pas utilisé, le système de
transport doit être rétracté dans le
plancher du véhicule.
Il faut veiller à ce que les vélos ne
comportent pas d'objets susceptibles
de se détacher pendant le transport.Avertissement
Ne pas fixer de vélos avec péda‐
liers en carbone aux porte-vélos.
Les vélos peuvent être endomma‐ gés.
Extension
Ouvrir le hayon.
9 Attention
Aucune personne ne peut rester
dans la zone d'extension du sys‐
tème de transport arrière, risque
de blessures.
Tirer la manette de déblocage vers le haut. Le système se déverrouille et
est éjecté hors du pare-chocs.
