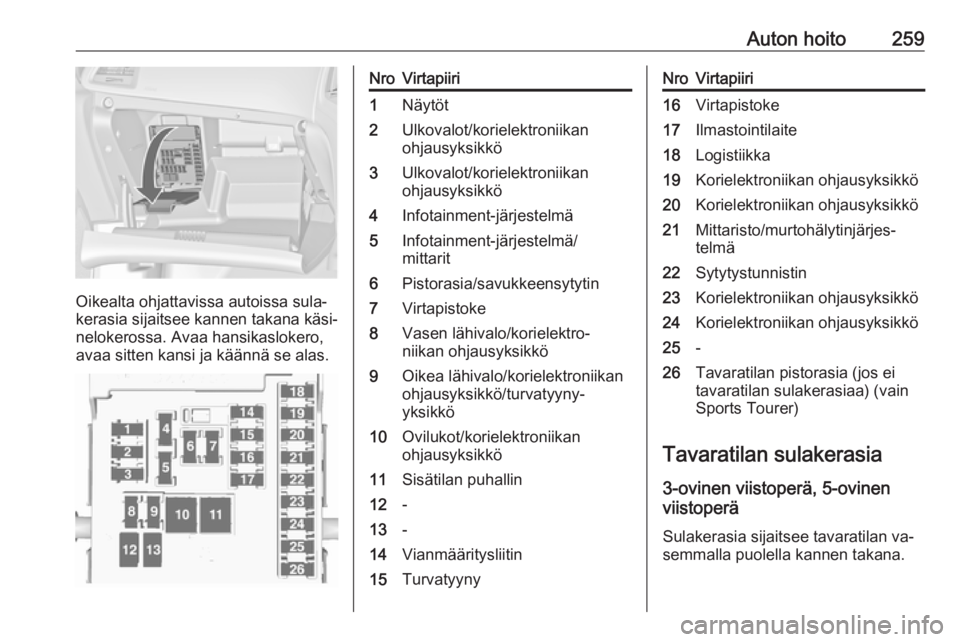

Auton hoito259
Oikealta ohjattavissa autoissa sula‐
kerasia sijaitsee kannen takana käsi‐
nelokerossa. Avaa hansikaslokero,
avaa sitten kansi ja käännä se alas.
NroVirtapiiri1Näytöt2Ulkovalot/korielektroniikan
ohjausyksikkö3Ulkovalot/korielektroniikan
ohjausyksikkö4Infotainment-järjestelmä5Infotainment-järjestelmä/
mittarit6Pistorasia/savukkeensytytin7Virtapistoke8Vasen lähivalo/korielektro‐
niikan ohjausyksikkö9Oikea lähivalo/korielektroniikan
ohjausyksikkö/turvatyyny-
yksikkö10Ovilukot/korielektroniikan
ohjausyksikkö11Sisätilan puhallin12-13-14Vianmääritysliitin15TurvatyynyNroVirtapiiri16Virtapistoke17Ilmastointilaite18Logistiikka19Korielektroniikan ohjausyksikkö20Korielektroniikan ohjausyksikkö21Mittaristo/murtohälytinjärjes‐
telmä22Sytytystunnistin23Korielektroniikan ohjausyksikkö24Korielektroniikan ohjausyksikkö25-26Tavaratilan pistorasia (jos ei
tavaratilan sulakerasiaa) (vain
Sports Tourer)
Tavaratilan sulakerasia
3-ovinen viistoperä, 5-ovinen
viistoperä
Sulakerasia sijaitsee tavaratilan va‐ semmalla puolella kannen takana.

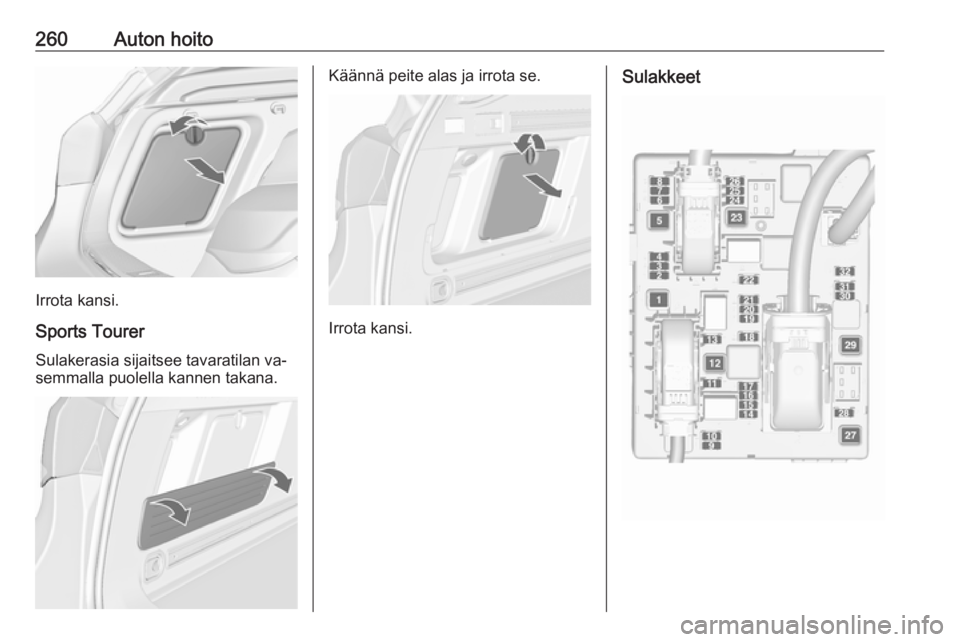

260Auton hoito
Irrota kansi.
Sports Tourer Sulakerasia sijaitsee tavaratilan va‐
semmalla puolella kannen takana.
Käännä peite alas ja irrota se.
Irrota kansi.
Sulakkeet

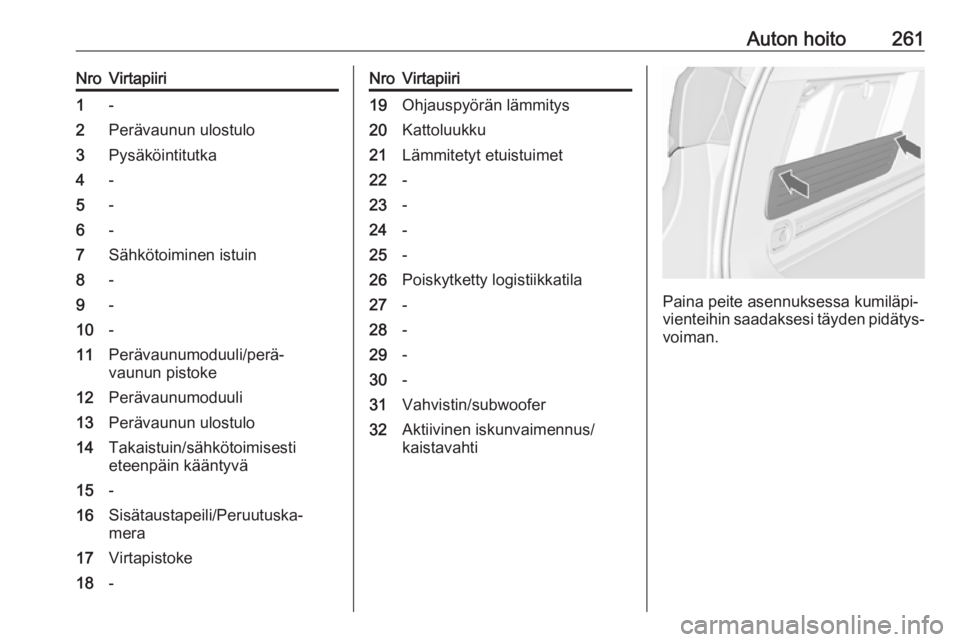

Auton hoito261NroVirtapiiri1-2Perävaunun ulostulo3Pysäköintitutka4-5-6-7Sähkötoiminen istuin8-9-10-11Perävaunumoduuli/perä‐
vaunun pistoke12Perävaunumoduuli13Perävaunun ulostulo14Takaistuin/sähkötoimisesti
eteenpäin kääntyvä15-16Sisätaustapeili/Peruutuska‐
mera17Virtapistoke18-NroVirtapiiri19Ohjauspyörän lämmitys20Kattoluukku21Lämmitetyt etuistuimet22-23-24-25-26Poiskytketty logistiikkatila27-28-29-30-31Vahvistin/subwoofer32Aktiivinen iskunvaimennus/
kaistavahti
Paina peite asennuksessa kumiläpi‐
vienteihin saadaksesi täyden pidätys‐ voiman.

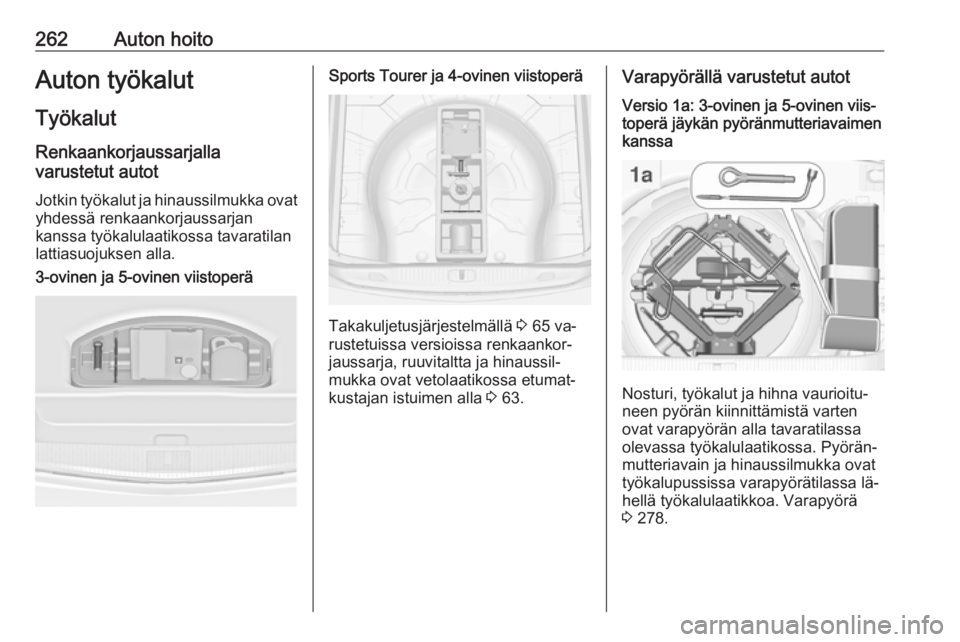

262Auton hoitoAuton työkalutTyökalut
Renkaankorjaussarjalla
varustetut autot
Jotkin työkalut ja hinaussilmukka ovat yhdessä renkaankorjaussarjan
kanssa työkalulaatikossa tavaratilan
lattiasuojuksen alla.3-ovinen ja 5-ovinen viistoperäSports Tourer ja 4-ovinen viistoperä
Takakuljetusjärjestelmällä 3 65 va‐
rustetuissa versioissa renkaankor‐
jaussarja, ruuvitaltta ja hinaussil‐
mukka ovat vetolaatikossa etumat‐
kustajan istuimen alla 3 63.
Varapyörällä varustetut autotVersio 1a: 3-ovinen ja 5-ovinen viis‐
toperä jäykän pyöränmutteriavaimen
kanssa
Nosturi, työkalut ja hihna vaurioitu‐
neen pyörän kiinnittämistä varten
ovat varapyörän alla tavaratilassa
olevassa työkalulaatikossa. Pyörän‐
mutteriavain ja hinaussilmukka ovat
työkalupussissa varapyörätilassa lä‐
hellä työkalulaatikkoa. Varapyörä
3 278.

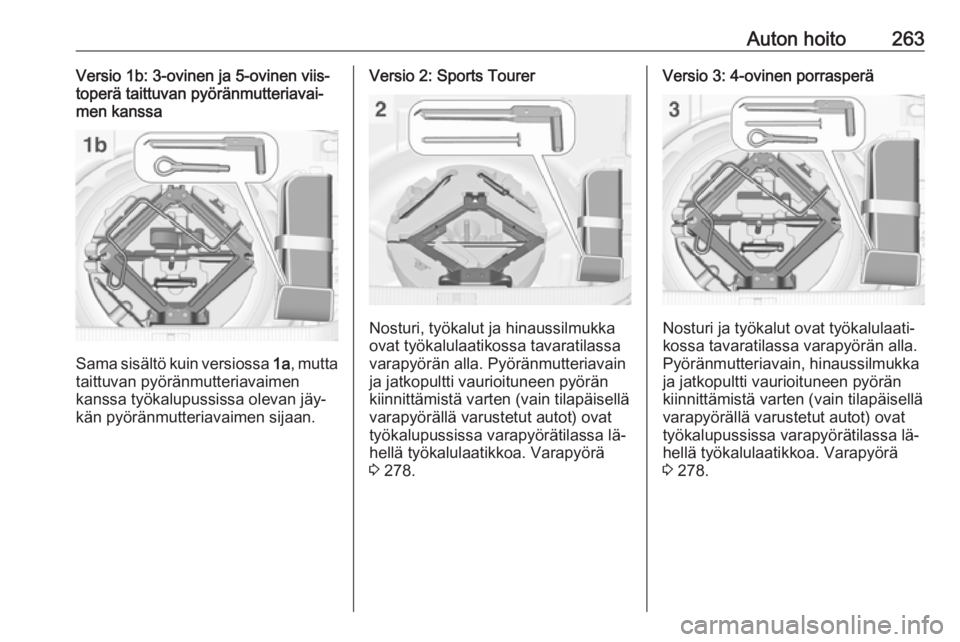

Auton hoito263Versio 1b: 3-ovinen ja 5-ovinen viis‐
toperä taittuvan pyöränmutteriavai‐ men kanssa
Sama sisältö kuin versiossa 1a, mutta
taittuvan pyöränmutteriavaimen
kanssa työkalupussissa olevan jäy‐
kän pyöränmutteriavaimen sijaan.
Versio 2: Sports Tourer
Nosturi, työkalut ja hinaussilmukka
ovat työkalulaatikossa tavaratilassa varapyörän alla. Pyöränmutteriavain
ja jatkopultti vaurioituneen pyörän
kiinnittämistä varten (vain tilapäisellä
varapyörällä varustetut autot) ovat
työkalupussissa varapyörätilassa lä‐
hellä työkalulaatikkoa. Varapyörä
3 278.
Versio 3: 4-ovinen porrasperä
Nosturi ja työkalut ovat työkalulaati‐
kossa tavaratilassa varapyörän alla.
Pyöränmutteriavain, hinaussilmukka
ja jatkopultti vaurioituneen pyörän
kiinnittämistä varten (vain tilapäisellä
varapyörällä varustetut autot) ovat
työkalupussissa varapyörätilassa lä‐
hellä työkalulaatikkoa. Varapyörä
3 278.

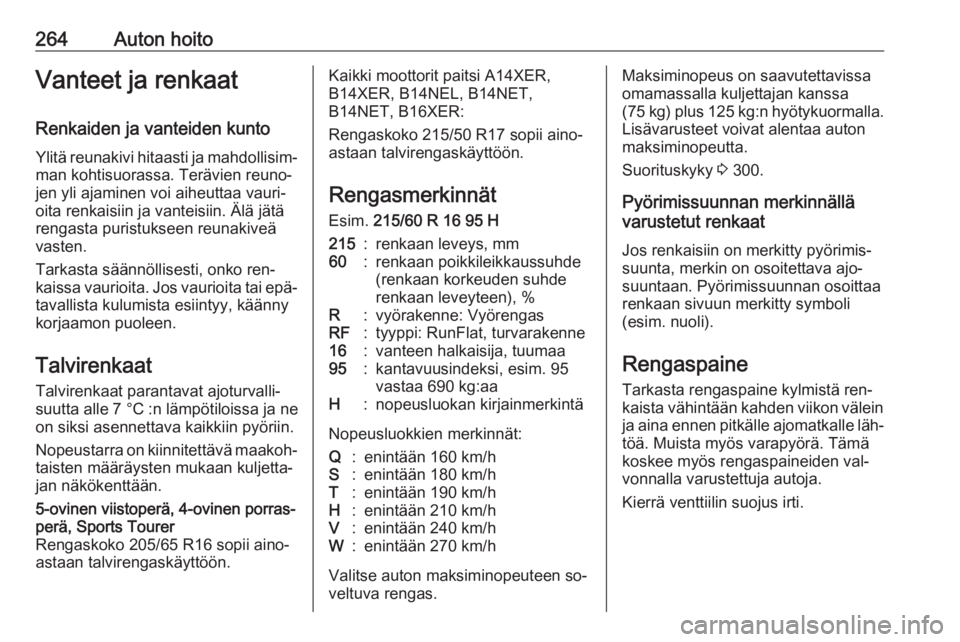

264Auton hoitoVanteet ja renkaatRenkaiden ja vanteiden kunto
Ylitä reunakivi hitaasti ja mahdollisim‐ man kohtisuorassa. Terävien reuno‐
jen yli ajaminen voi aiheuttaa vauri‐
oita renkaisiin ja vanteisiin. Älä jätä
rengasta puristukseen reunakiveä
vasten.
Tarkasta säännöllisesti, onko ren‐
kaissa vaurioita. Jos vaurioita tai epä‐ tavallista kulumista esiintyy, käänny
korjaamon puoleen.
Talvirenkaat Talvirenkaat parantavat ajoturvalli‐
suutta alle 7 °C :n lämpötiloissa ja ne
on siksi asennettava kaikkiin pyöriin.
Nopeustarra on kiinnitettävä maakoh‐
taisten määräysten mukaan kuljetta‐
jan näkökenttään.5-ovinen viistoperä, 4-ovinen porras‐
perä, Sports Tourer
Rengaskoko 205/65 R16 sopii aino‐
astaan talvirengaskäyttöön.Kaikki moottorit paitsi A14XER,
B14XER, B14NEL, B14NET,
B14NET, B16XER:
Rengaskoko 215/50 R17 sopii aino‐
astaan talvirengaskäyttöön.
Rengasmerkinnät
Esim. 215/60 R 16 95 H215:renkaan leveys, mm60:renkaan poikkileikkaussuhde
(renkaan korkeuden suhde
renkaan leveyteen), %R:vyörakenne: VyörengasRF:tyyppi: RunFlat, turvarakenne16:vanteen halkaisija, tuumaa95:kantavuusindeksi, esim. 95
vastaa 690 kg:aaH:nopeusluokan kirjainmerkintä
Nopeusluokkien merkinnät:
Q:enintään 160 km/hS:enintään 180 km/hT:enintään 190 km/hH:enintään 210 km/hV:enintään 240 km/hW:enintään 270 km/h
Valitse auton maksiminopeuteen so‐
veltuva rengas.
Maksiminopeus on saavutettavissa
omamassalla kuljettajan kanssa
( 75 kg) plus 125 kg:n hyötykuormalla.
Lisävarusteet voivat alentaa auton
maksiminopeutta.
Suorituskyky 3 300.
Pyörimissuunnan merkinnällä
varustetut renkaat
Jos renkaisiin on merkitty pyörimis‐
suunta, merkin on osoitettava ajo‐
suuntaan. Pyörimissuunnan osoittaa
renkaan sivuun merkitty symboli
(esim. nuoli).
Rengaspaine
Tarkasta rengaspaine kylmistä ren‐
kaista vähintään kahden viikon välein ja aina ennen pitkälle ajomatkalle läh‐ töä. Muista myös varapyörä. Tämä
koskee myös rengaspaineiden val‐
vonnalla varustettuja autoja.
Kierrä venttiilin suojus irti.

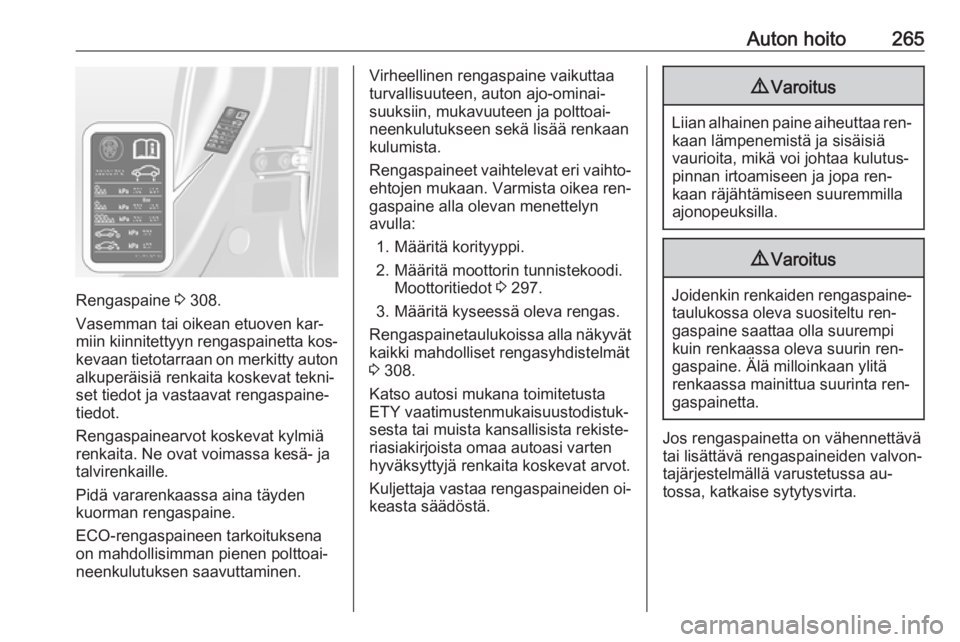

Auton hoito265
Rengaspaine 3 308.
Vasemman tai oikean etuoven kar‐
miin kiinnitettyyn rengaspainetta kos‐
kevaan tietotarraan on merkitty auton
alkuperäisiä renkaita koskevat tekni‐
set tiedot ja vastaavat rengaspaine‐
tiedot.
Rengaspainearvot koskevat kylmiä
renkaita. Ne ovat voimassa kesä- ja
talvirenkaille.
Pidä vararenkaassa aina täyden
kuorman rengaspaine.
ECO-rengaspaineen tarkoituksena
on mahdollisimman pienen polttoai‐
neenkulutuksen saavuttaminen.
Virheellinen rengaspaine vaikuttaa
turvallisuuteen, auton ajo-ominai‐
suuksiin, mukavuuteen ja polttoai‐
neenkulutukseen sekä lisää renkaan
kulumista.
Rengaspaineet vaihtelevat eri vaihto‐ ehtojen mukaan. Varmista oikea ren‐
gaspaine alla olevan menettelyn
avulla:
1. Määritä korityyppi.
2. Määritä moottorin tunnistekoodi. Moottoritiedot 3 297.
3. Määritä kyseessä oleva rengas.
Rengaspainetaulukoissa alla näkyvät
kaikki mahdolliset rengasyhdistelmät
3 308.
Katso autosi mukana toimitetusta
ETY vaatimustenmukaisuustodistuk‐
sesta tai muista kansallisista rekiste‐
riasiakirjoista omaa autoasi varten
hyväksyttyjä renkaita koskevat arvot.
Kuljettaja vastaa rengaspaineiden oi‐ keasta säädöstä.9 Varoitus
Liian alhainen paine aiheuttaa ren‐
kaan lämpenemistä ja sisäisiä
vaurioita, mikä voi johtaa kulutus‐
pinnan irtoamiseen ja jopa ren‐
kaan räjähtämiseen suuremmilla ajonopeuksilla.
9 Varoitus
Joidenkin renkaiden rengaspaine‐
taulukossa oleva suositeltu ren‐
gaspaine saattaa olla suurempi
kuin renkaassa oleva suurin ren‐
gaspaine. Älä milloinkaan ylitä
renkaassa mainittua suurinta ren‐
gaspainetta.
Jos rengaspainetta on vähennettävä tai lisättävä rengaspaineiden valvon‐
tajärjestelmällä varustetussa au‐
tossa, katkaise sytytysvirta.

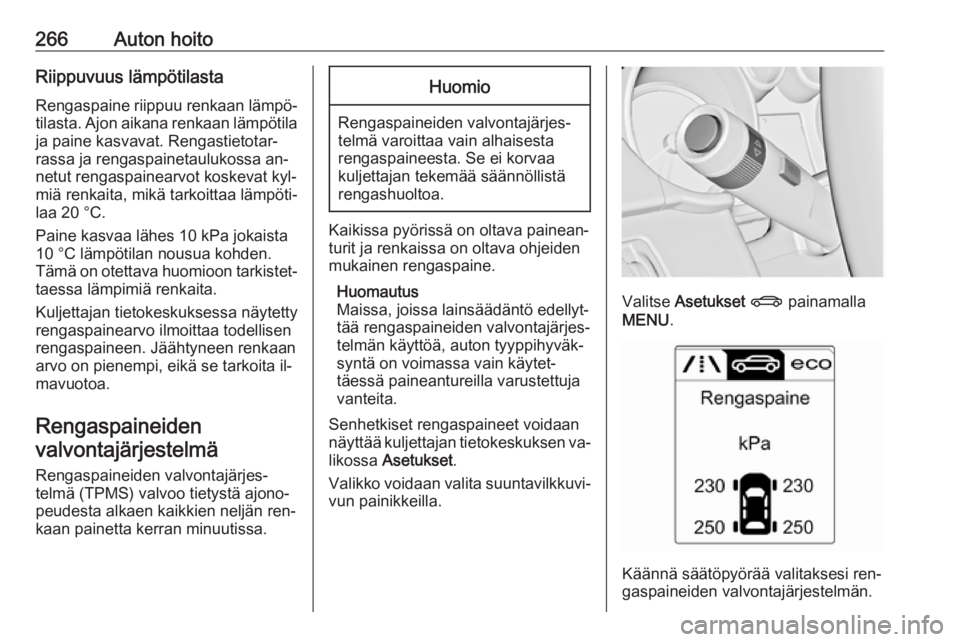

266Auton hoitoRiippuvuus lämpötilastaRengaspaine riippuu renkaan lämpö‐
tilasta. Ajon aikana renkaan lämpötila ja paine kasvavat. Rengastietotar‐
rassa ja rengaspainetaulukossa an‐
netut rengaspainearvot koskevat kyl‐
miä renkaita, mikä tarkoittaa lämpöti‐
laa 20 °C.
Paine kasvaa lähes 10 kPa jokaista
10 °C lämpötilan nousua kohden.
Tämä on otettava huomioon tarkistet‐
taessa lämpimiä renkaita.
Kuljettajan tietokeskuksessa näytetty
rengaspainearvo ilmoittaa todellisen
rengaspaineen. Jäähtyneen renkaan
arvo on pienempi, eikä se tarkoita il‐
mavuotoa.
Rengaspaineiden valvontajärjestelmä
Rengaspaineiden valvontajärjes‐
telmä (TPMS) valvoo tietystä ajono‐
peudesta alkaen kaikkien neljän ren‐
kaan painetta kerran minuutissa.Huomio
Rengaspaineiden valvontajärjes‐
telmä varoittaa vain alhaisesta
rengaspaineesta. Se ei korvaa
kuljettajan tekemää säännöllistä rengashuoltoa.
Kaikissa pyörissä on oltava painean‐
turit ja renkaissa on oltava ohjeiden
mukainen rengaspaine.
Huomautus
Maissa, joissa lainsäädäntö edellyt‐
tää rengaspaineiden valvontajärjes‐
telmän käyttöä, auton tyyppihyväk‐
syntä on voimassa vain käytet‐
täessä paineantureilla varustettuja
vanteita.
Senhetkiset rengaspaineet voidaan
näyttää kuljettajan tietokeskuksen va‐ likossa Asetukset .
Valikko voidaan valita suuntavilkkuvi‐
vun painikkeilla.
Valitse Asetukset X painamalla
MENU .
Käännä säätöpyörää valitaksesi ren‐
gaspaineiden valvontajärjestelmän.

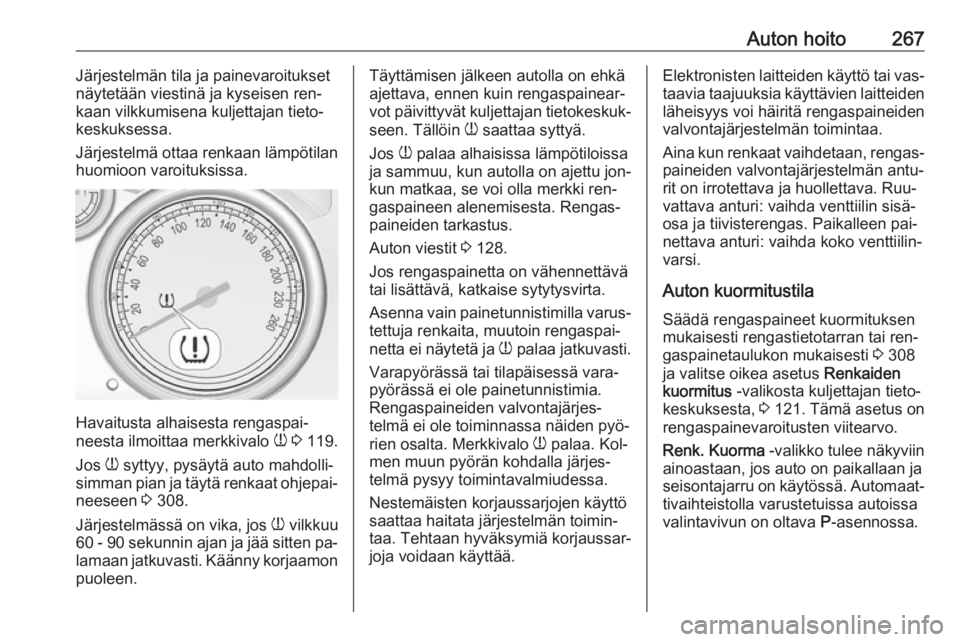

Auton hoito267Järjestelmän tila ja painevaroitukset
näytetään viestinä ja kyseisen ren‐
kaan vilkkumisena kuljettajan tieto‐
keskuksessa.
Järjestelmä ottaa renkaan lämpötilan
huomioon varoituksissa.
Havaitusta alhaisesta rengaspai‐
neesta ilmoittaa merkkivalo w 3 119.
Jos w syttyy, pysäytä auto mahdolli‐
simman pian ja täytä renkaat ohjepai‐
neeseen 3 308.
Järjestelmässä on vika, jos w vilkkuu
60 - 90 sekunnin ajan ja jää sitten pa‐
lamaan jatkuvasti. Käänny korjaamon
puoleen.
Täyttämisen jälkeen autolla on ehkä
ajettava, ennen kuin rengaspainear‐
vot päivittyvät kuljettajan tietokeskuk‐
seen. Tällöin w saattaa syttyä.
Jos w palaa alhaisissa lämpötiloissa
ja sammuu, kun autolla on ajettu jon‐
kun matkaa, se voi olla merkki ren‐
gaspaineen alenemisesta. Rengas‐
paineiden tarkastus.
Auton viestit 3 128.
Jos rengaspainetta on vähennettävä
tai lisättävä, katkaise sytytysvirta.
Asenna vain painetunnistimilla varus‐ tettuja renkaita, muutoin rengaspai‐
netta ei näytetä ja w palaa jatkuvasti.
Varapyörässä tai tilapäisessä vara‐
pyörässä ei ole painetunnistimia.
Rengaspaineiden valvontajärjes‐
telmä ei ole toiminnassa näiden pyö‐
rien osalta. Merkkivalo w palaa. Kol‐
men muun pyörän kohdalla järjes‐
telmä pysyy toimintavalmiudessa.
Nestemäisten korjaussarjojen käyttö
saattaa haitata järjestelmän toimin‐
taa. Tehtaan hyväksymiä korjaussar‐
joja voidaan käyttää.Elektronisten laitteiden käyttö tai vas‐ taavia taajuuksia käyttävien laitteiden
läheisyys voi häiritä rengaspaineiden
valvontajärjestelmän toimintaa.
Aina kun renkaat vaihdetaan, rengas‐
paineiden valvontajärjestelmän antu‐
rit on irrotettava ja huollettava. Ruu‐
vattava anturi: vaihda venttiilin sisä‐
osa ja tiivisterengas. Paikalleen pai‐
nettava anturi: vaihda koko venttiilin‐
varsi.
Auton kuormitustila
Säädä rengaspaineet kuormituksen mukaisesti rengastietotarran tai ren‐
gaspainetaulukon mukaisesti 3 308
ja valitse oikea asetus Renkaiden
kuormitus -valikosta kuljettajan tieto‐
keskuksesta, 3 121 . Tämä asetus on
rengaspainevaroitusten viitearvo.
Renk. Kuorma -valikko tulee näkyviin
ainoastaan, jos auto on paikallaan ja
seisontajarru on käytössä. Automaat‐
tivaihteistolla varustetuissa autoissa
valintavivun on oltava P-asennossa.

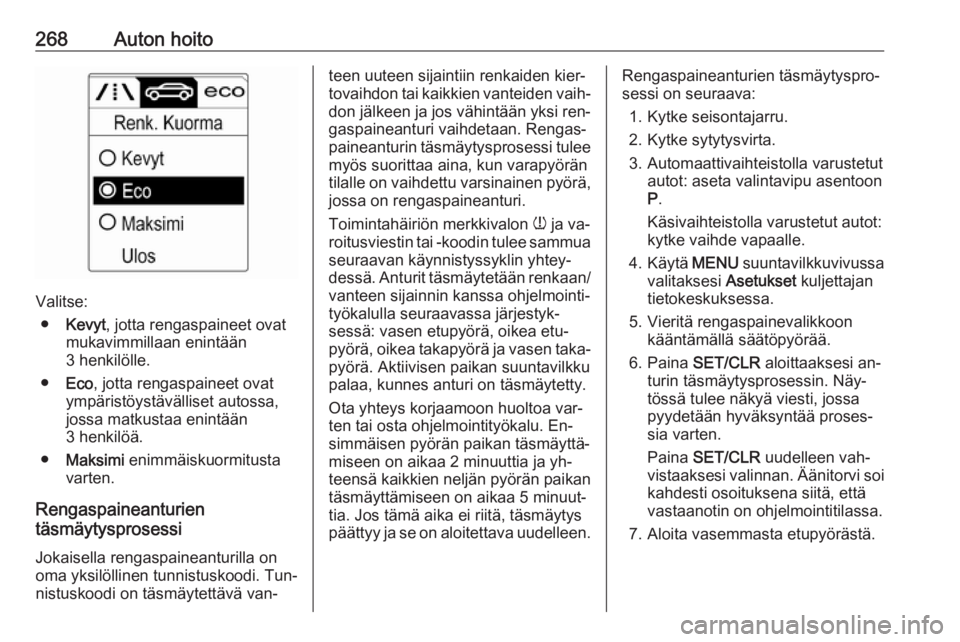

268Auton hoito
Valitse:● Kevyt , jotta rengaspaineet ovat
mukavimmillaan enintään
3 henkilölle.
● Eco , jotta rengaspaineet ovat
ympäristöystävälliset autossa,
jossa matkustaa enintään
3 henkilöä.
● Maksimi enimmäiskuormitusta
varten.
Rengaspaineanturien
täsmäytysprosessi
Jokaisella rengaspaineanturilla on
oma yksilöllinen tunnistuskoodi. Tun‐
nistuskoodi on täsmäytettävä van‐
teen uuteen sijaintiin renkaiden kier‐
tovaihdon tai kaikkien vanteiden vaih‐ don jälkeen ja jos vähintään yksi ren‐
gaspaineanturi vaihdetaan. Rengas‐
paineanturin täsmäytysprosessi tulee
myös suorittaa aina, kun varapyörän
tilalle on vaihdettu varsinainen pyörä, jossa on rengaspaineanturi.
Toimintahäiriön merkkivalon w ja va‐
roitusviestin tai -koodin tulee sammua
seuraavan käynnistyssyklin yhtey‐
dessä. Anturit täsmäytetään renkaan/
vanteen sijainnin kanssa ohjelmointi‐
työkalulla seuraavassa järjestyk‐
sessä: vasen etupyörä, oikea etu‐
pyörä, oikea takapyörä ja vasen taka‐ pyörä. Aktiivisen paikan suuntavilkku
palaa, kunnes anturi on täsmäytetty.
Ota yhteys korjaamoon huoltoa var‐
ten tai osta ohjelmointityökalu. En‐
simmäisen pyörän paikan täsmäyttä‐
miseen on aikaa 2 minuuttia ja yh‐
teensä kaikkien neljän pyörän paikan täsmäyttämiseen on aikaa 5 minuut‐
tia. Jos tämä aika ei riitä, täsmäytys
päättyy ja se on aloitettava uudelleen.Rengaspaineanturien täsmäytyspro‐
sessi on seuraava:
1. Kytke seisontajarru.
2. Kytke sytytysvirta.
3. Automaattivaihteistolla varustetut autot: aseta valintavipu asentoon
P .
Käsivaihteistolla varustetut autot:
kytke vaihde vapaalle.
4. Käytä MENU suuntavilkkuvivussa
valitaksesi Asetukset kuljettajan
tietokeskuksessa.
5. Vieritä rengaspainevalikkoon kääntämällä säätöpyörää.
6. Paina SET/CLR aloittaaksesi an‐
turin täsmäytysprosessin. Näy‐
tössä tulee näkyä viesti, jossa
pyydetään hyväksyntää proses‐
sia varten.
Paina SET/CLR uudelleen vah‐
vistaaksesi valinnan. Äänitorvi soi kahdesti osoituksena siitä, että
vastaanotin on ohjelmointitilassa.
7. Aloita vasemmasta etupyörästä.
