Сиденья, системы защиты69Система ISOFIX
крепления детских кресел безопасности
Закрепите разрешенные для при‐
менения в этом автомобиле
ISOFIX системы безопасности де‐
тей ISOFIX в крепежных скобах.
Позиции крепления ISOFIX детских
кресел безопасности, применяе‐
мые для конкретного автомобиля,
отмечены в таблице сокращением
IL.
Места расположения крепежных
скоб системы ISOFIX отмечены на
спинке сиденья.
Система безопасности
детей Top-Tether
Автомобиль может быть оборудо‐ ван двумя или тремя проушинами
крепления ремней детских кресел
безопасности в зависимости от
особенностей комплектации в том
или ином регионе.
Верхние проушины крепления рем‐ ней детских кресел безопасности
промаркированы символом дет‐
ского кресла :.
В автомобиле с кузовом "нотчбэк"
откройте крышку проушины за под‐ головниками в зоне установки дет‐
ской удерживающей системы, по‐
меченную значком с изображением
детского кресла.
В хетчбэке и спортивном универ‐
сале проушины крепления детской удерживающей системы встроены
в спинку заднего сиденья.
Помимо системы крепления
ISOFIX следует прикрепить ремень
Top-tether детского кресла без‐
опасности к проушинам крепления
Top-tether. Лента должна прохо‐
дить между двумя направляющими
стойками подголовника.

70Сиденья, системы защитыПозиции крепления ISOFIX детских
кресел безопасности универсаль‐
ной категории применения, отме‐
чены в таблице сокращением IUF.

Места для хранения71Места для
храненияВещевые ящики .........................71
Места для хранения ................71
Перчаточный ящик ..................71
Подстаканники ......................... 72
Передний ящик для хранения вещей ...................................... 73
Вещевой ящик под сиденьем ................................. 73
Вещевое отделение в подлокотнике .......................... 73
Отсек хранения вещей в центральной консоли .............74
Задняя система перевозки грузов ....................................... 75
Багажное отделение ..................94
Задний ящик для хранения вещей ...................................... 99
Крышка багажного отделения ................................ 99
Крышка заднего напольного отсека .................................... 101
Крепежные проушины ...........104
Система управления грузом . 104
Багажная сетка ......................107Знак аварийной остановки ....108
Дорожная аптечка .................. 109
Багажник, устанавливаемый
на крыше ................................... 110
Багажник на крыше ................110
Сведения о разрешенных на‐
грузках ....................................... 111Вещевые ящики
Места для хранения9 Предупреждение
Не размещайте в отсеках для
хранения тяжелые или острые
предметы. При сильном тормо‐
жении, резком повороте или
аварии крышка отсека для хра‐
нения может открыться, и вы‐
павшие предметы могут трав‐
мировать находящихся в авто‐
мобиле людей.
Перчаточный ящик

72Места для храненияВ вещевом отделении имеются
специальные отсеки для авто‐ ручки, кредитной карты, мелочи и
головки ключа для колесных гаек-
секреток.
Во время движения перчаточный
ящик должен быть закрыт.
Подстаканники
Держатели стаканов расположены
на центральной консоли.
В зависимости от модификации
подстаканники могут распола‐
гаться под крышкой в центральной
консоли. Сдвинуть крышку назад.
Бутыли можно хранить после скла‐
дывания вверх промежуточной
полки 3 74.Дополнительные подстаканники
располагаются в заднем подлокот‐ нике. Опустить вниз подлокотник.

Места для хранения73Передний ящик дляхранения вещей
Отсек для хранения вещей нахо‐
дится рядом рулевым колесом.
Вещевой ящик под
сиденьем
Утопить кнопку в гнезде и выта‐
щить ящик наружу. Максимальная
нагрузка: 3 кг. Чтобы закрыть ящик,
нажать на него до фиксации.
В модификации с задней системой
перевозки грузов 3 75 комплект
для ремонта шин хранится в
ящике.
Комплект для ремонта шин 3 315.
Вещевое отделение в
подлокотнике
Ящик для хранения вещей под
передним подлокотником
Нажмите кнопку, чтобы откинуть
подлокотник вверх. Подлокотник
должен находиться в крайнем зад‐
нем положении.

74Места для храненияВещевое отделение в заднем
подлокотнике
Откиньте подлокотник вниз и от‐
кройте крышку.
Закройте крышку, прежде чем
снова сложить подлокотник.
Отсек хранения вещей в
центральной консоли
Передняя консоль
Ящик для хранения вещей можно
использовать для хранения мелких предметов.
В зависимости от модификации под полкой располагается ящик
для хранения вещей.
Сдвинуть крышку назад.
Нажмите кнопку, чтобы извлечь
раму подстаканника. Раму можно
хранить в вещевом перчаточном
ящике.

Места для хранения75Другой отсек для хранения вещей
находится под промежуточной пол‐
кой. Сложите промежуточную
полку и прикрепите ее в вертикаль‐
ном положении. Раму подстакан‐
ника можно вставить на штатное
место и использовать для хране‐
ния бутылей.
Задняя консоль
Выдвинуть ящик наружу.
Внимание
Запрещается использовать
угли, золу и другие тлеющие ма‐ териалы.
Задняя система
перевозки грузов
Система для перевозки двух
велосипедов
Задняя система перевозки грузов
(система Flex-Fix) позволяет при‐
креплять велосипеды к выдвижной каретке, которая встроена в пол ав‐
томобиля. Транспортировка других предметов запрещена.
Задняя система перевозки грузов
рассчитана на максимальную на‐
грузку в 40 кг. Вес одного велоси‐
педа не должен превышать 20 кг.
Колесная база велосипеда не
должна превышать 1,2 м. Иначе
безопасное крепление велосипеда
невозможно.
Если каретка системы перевозки
грузов не используется, ее необхо‐ димо задвинуть под днище автомо‐
биля.
На велосипедах не должно быть
никаких предметов, которые могли
бы отсоединиться во время транс‐
портировки.Внимание
На закрепляйте на кронштейне
для перевозки велосипедов ве‐
лосипеды с карбоновыми шату‐
нами. В противном случае воз‐
можно повреждение велосипе‐
дов.
Выдвижение
Открыть заднюю торцевую откид‐
ную дверь.

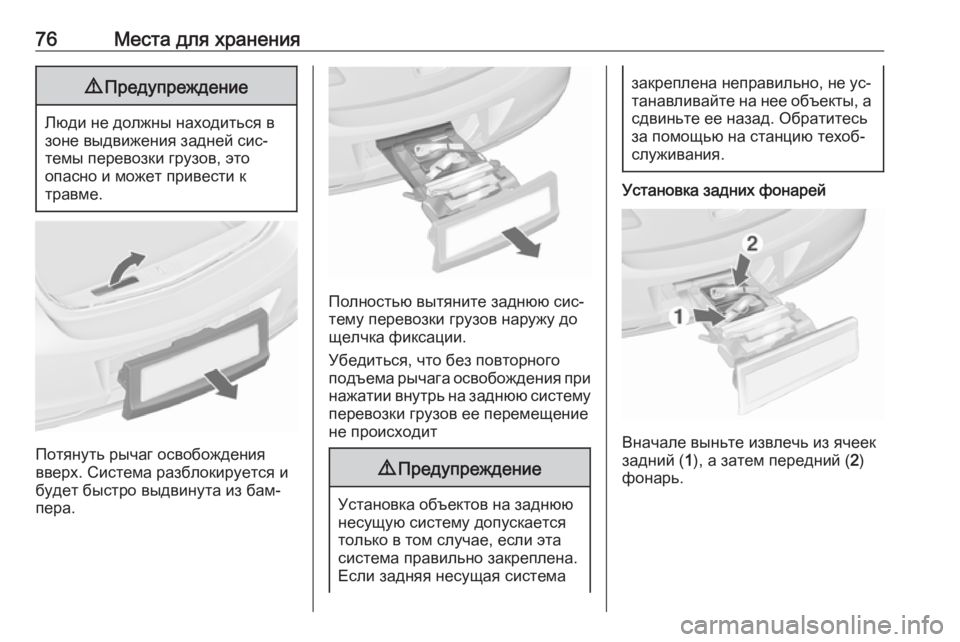

76Места для хранения9Предупреждение
Люди не должны находиться в
зоне выдвижения задней сис‐ темы перевозки грузов, это
опасно и может привести к
травме.
Потянуть рычаг освобождения
вверх. Система разблокируется и
будет быстро выдвинута из бам‐
пера.
Полностью вытяните заднюю сис‐
тему перевозки грузов наружу до
щелчка фиксации.
Убедиться, что без повторного
подъема рычага освобождения при
нажатии внутрь на заднюю систему перевозки грузов ее перемещение
не происходит
9 Предупреждение
Установка объектов на заднюю
несущую систему допускается
только в том случае, если эта система правильно закреплена.
Если задняя несущая система
закреплена неправильно, не ус‐
танавливайте на нее объекты, а сдвиньте ее назад. Обратитесь
за помощью на станцию техоб‐
служивания.
Установка задних фонарей
Вначале выньте извлечь из ячеек
задний ( 1), а затем передний ( 2)
фонарь.

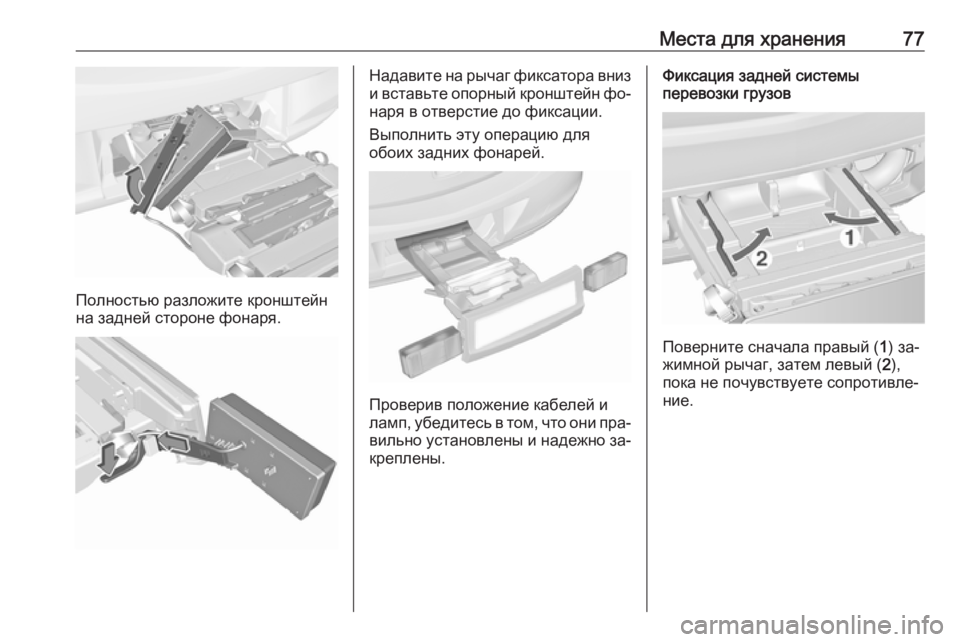

Места для хранения77
Полностью разложите кронштейн
на задней стороне фонаря.
Надавите на рычаг фиксатора вниз
и вставьте опорный кронштейн фо‐ наря в отверстие до фиксации.
Выполнить эту операцию для
обоих задних фонарей.
Проверив положение кабелей и
ламп, убедитесь в том, что они пра‐
вильно установлены и надежно за‐
креплены.
Фиксация задней системы
перевозки грузов
Поверните сначала правый ( 1) за‐
жимной рычаг, затем левый ( 2),
пока не почувствуете сопротивле‐
ние.

78Места для хранения
Задняя система перевозки грузов
фиксируется, если повернуть за‐
жимные рычаги приблизительно на 50°. Если этого не сделать, без‐
опасность эксплуатации не сможет
быть обеспечена.
Примечание
Закройте заднюю багажную
дверь.
Раскрывание ячеек под шатуны
педалей велосипеда
Поднять вверх одну или обе ячейки
под шатуны педалей велосипеда
так, чтобы зафиксировались диа‐
гональные упоры.
Извлечь крепления шатунов педа‐
лей велосипеда из ячеек.
Подгонка задней системы
перевозки грузов под велосипед
