OPEL ASTRA J 2016.5 Инструкция по эксплуатации (in Russian)

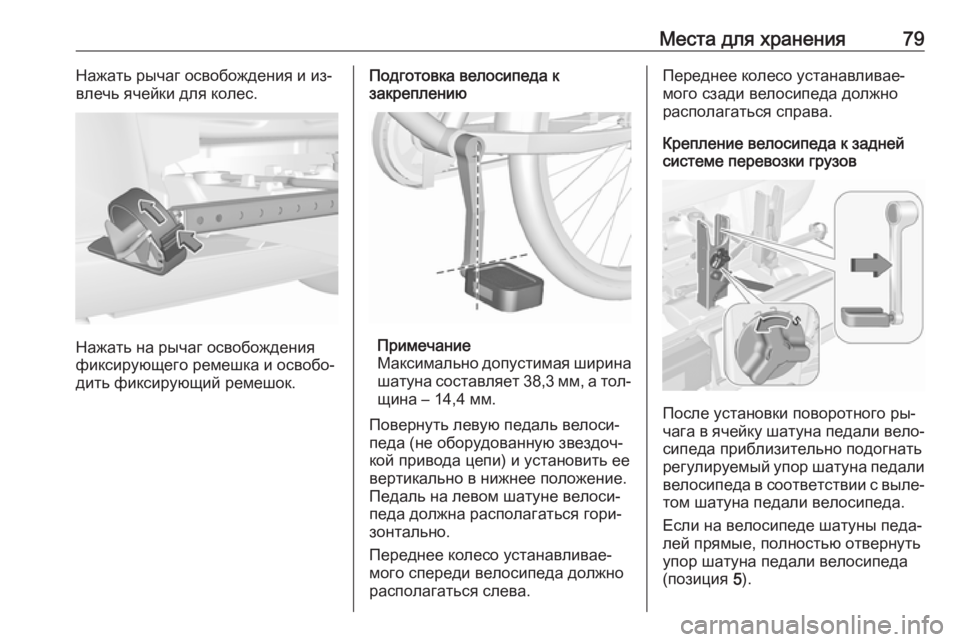

Места для хранения79Нажать рычаг освобождения и из‐
влечь ячейки для колес.
Нажать на рычаг освобождения
фиксирующего ремешка и освобо‐
дить фиксирующий ремешок.
Подготовка велосипеда к
закреплению
Примечание
Максимально допустимая ширина
шатуна составляет 38,3 мм, а тол‐ щина – 14,4 мм.
Повернуть левую педаль велоси‐
педа (не оборудованную звездоч‐
кой привода цепи) и установить ее
вертикально в нижнее положение.
Педаль на левом шатуне велоси‐
педа должна располагаться гори‐
зонтально.
Переднее колесо устанавливае‐
мого спереди велосипеда должно
располагаться слева.
Переднее колесо устанавливае‐
мого сзади велосипеда должно
располагаться справа.
Крепление велосипеда к задней
системе перевозки грузов
После установки поворотного ры‐
чага в ячейку шатуна педали вело‐ сипеда приблизительно подогнать
регулируемый упор шатуна педали
велосипеда в соответствии с выле‐
том шатуна педали велосипеда.
Если на велосипеде шатуны педа‐
лей прямые, полностью отвернуть
упор шатуна педали велосипеда
(позиция 5).

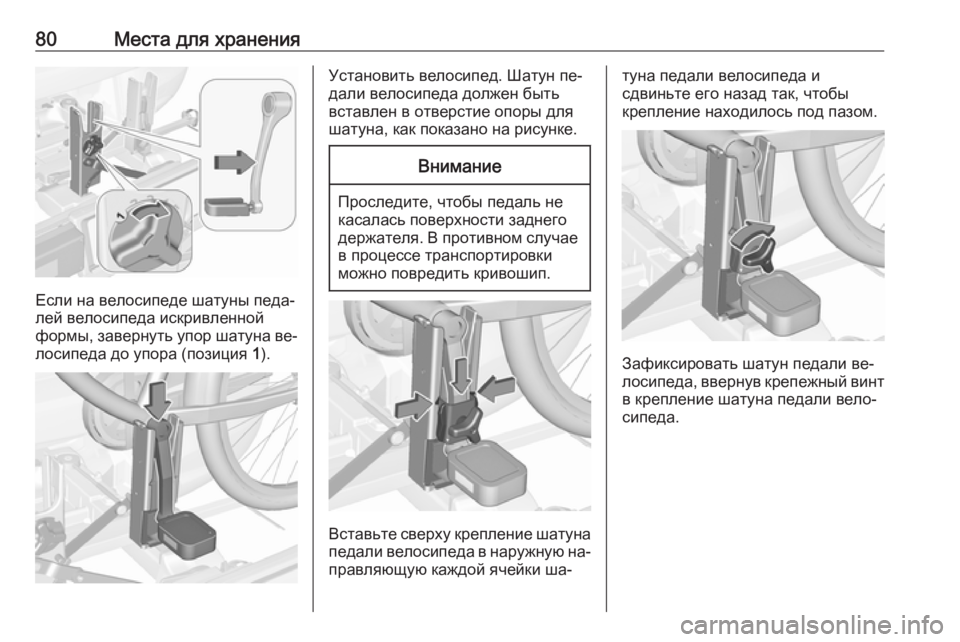

80Места для хранения
Если на велосипеде шатуны педа‐
лей велосипеда искривленной формы, завернуть упор шатуна ве‐ лосипеда до упора (позиция 1).
Установить велосипед. Шатун пе‐
дали велосипеда должен быть
вставлен в отверстие опоры для шатуна, как показано на рисунке.Внимание
Проследите, чтобы педаль не
касалась поверхности заднего
держателя. В противном случае
в процессе транспортировки
можно повредить кривошип.
Вставьте сверху крепление шатуна педали велосипеда в наружную на‐
правляющую каждой ячейки ша‐
туна педали велосипеда и
сдвиньте его назад так, чтобы
крепление находилось под пазом.
Зафиксировать шатун педали ве‐
лосипеда, ввернув крепежный винт в крепление шатуна педали вело‐сипеда.

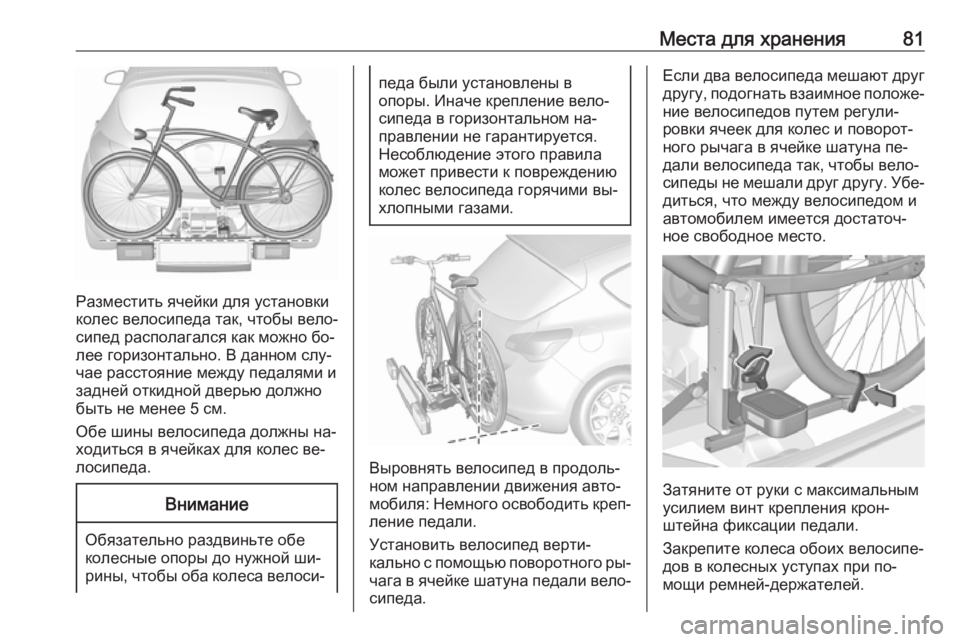

Места для хранения81
Разместить ячейки для установки
колес велосипеда так, чтобы вело‐
сипед располагался как можно бо‐ лее горизонтально. В данном слу‐чае расстояние между педалями и
задней откидной дверью должно
быть не менее 5 см.
Обе шины велосипеда должны на‐
ходиться в ячейках для колес ве‐
лосипеда.
Внимание
Обязательно раздвиньте обе
колесные опоры до нужной ши‐
рины, чтобы оба колеса велоси‐
педа были установлены в
опоры. Иначе крепление вело‐
сипеда в горизонтальном на‐
правлении не гарантируется.
Несоблюдение этого правила
может привести к повреждению
колес велосипеда горячими вы‐
хлопными газами.
Выровнять велосипед в продоль‐
ном направлении движения авто‐
мобиля: Немного освободить креп‐ ление педали.
Установить велосипед верти‐
кально с помощью поворотного ры‐
чага в ячейке шатуна педали вело‐ сипеда.
Если два велосипеда мешают друг другу, подогнать взаимное положе‐
ние велосипедов путем регули‐
ровки ячеек для колес и поворот‐
ного рычага в ячейке шатуна пе‐
дали велосипеда так, чтобы вело‐
сипеды не мешали друг другу. Убе‐ диться, что между велосипедом и
автомобилем имеется достаточ‐
ное свободное место.
Затяните от руки с максимальным
усилием винт крепления крон‐
штейна фиксации педали.
Закрепите колеса обоих велосипе‐
дов в колесных уступах при по‐
мощи ремней-держателей.

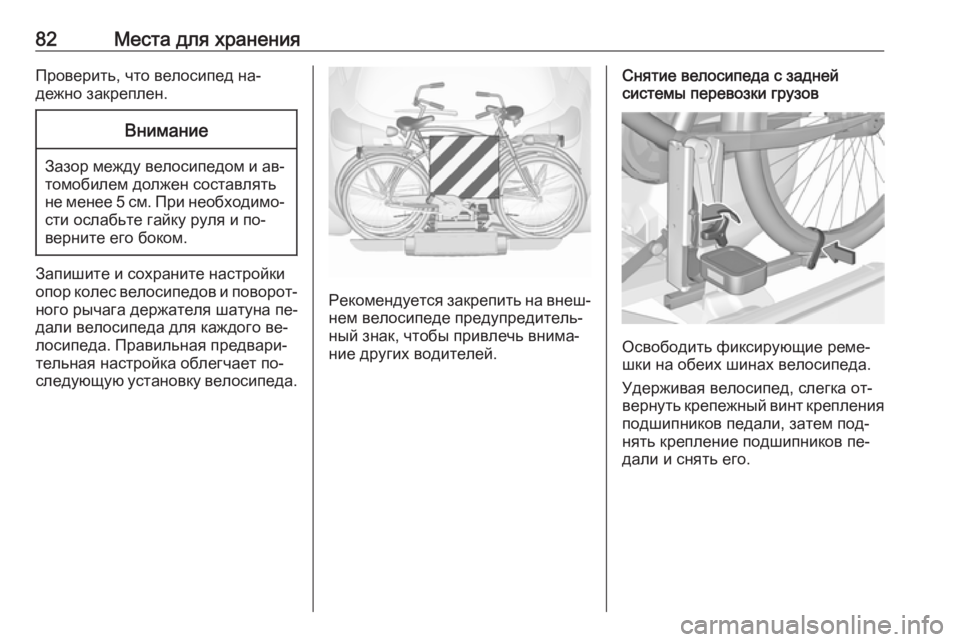

82Места для храненияПроверить, что велосипед на‐
дежно закреплен.Внимание
Зазор между велосипедом и ав‐ томобилем должен составлять
не менее 5 см. При необходимо‐
сти ослабьте гайку руля и по‐
верните его боком.
Запишите и сохраните настройки
опор колес велосипедов и поворот‐
ного рычага держателя шатуна пе‐
дали велосипеда для каждого ве‐ лосипеда. Правильная предвари‐
тельная настройка облегчает по‐
следующую установку велосипеда.
Рекомендуется закрепить на внеш‐ нем велосипеде предупредитель‐
ный знак, чтобы привлечь внима‐
ние других водителей.
Снятие велосипеда с задней
системы перевозки грузов
Освободить фиксирующие реме‐
шки на обеих шинах велосипеда.
Удерживая велосипед, слегка от‐
вернуть крепежный винт крепления
подшипников педали, затем под‐ нять крепление подшипников пе‐
дали и снять его.

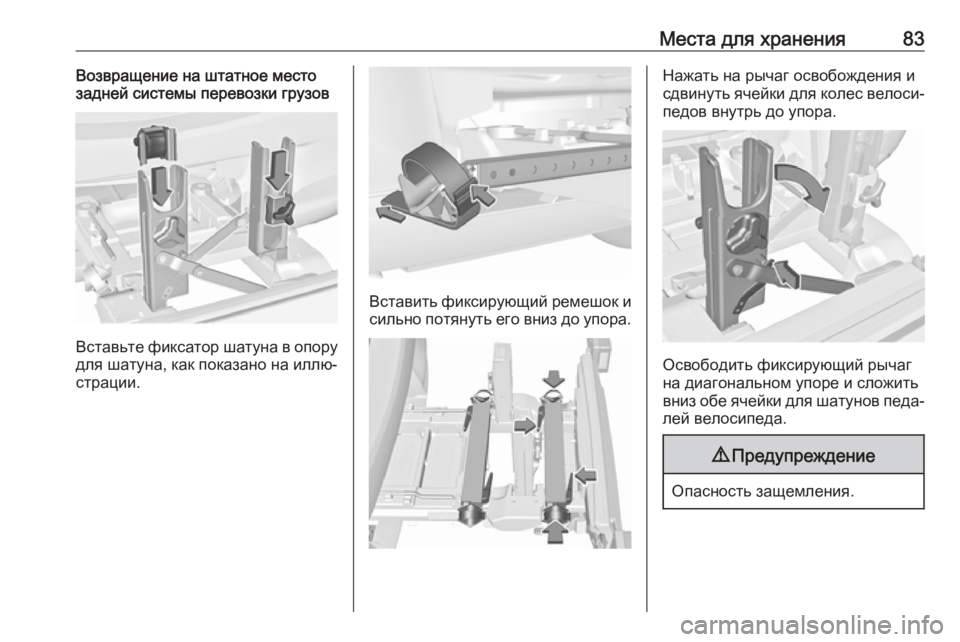

Места для хранения83Возвращение на штатное место
задней системы перевозки грузов
Вставьте фиксатор шатуна в опору
для шатуна, как показано на иллю‐
страции.
Вставить фиксирующий ремешок и
сильно потянуть его вниз до упора.
Нажать на рычаг освобождения и
сдвинуть ячейки для колес велоси‐
педов внутрь до упора.
Освободить фиксирующий рычаг
на диагональном упоре и сложить
вниз обе ячейки для шатунов педа‐ лей велосипеда.
9 Предупреждение
Опасность защемления.

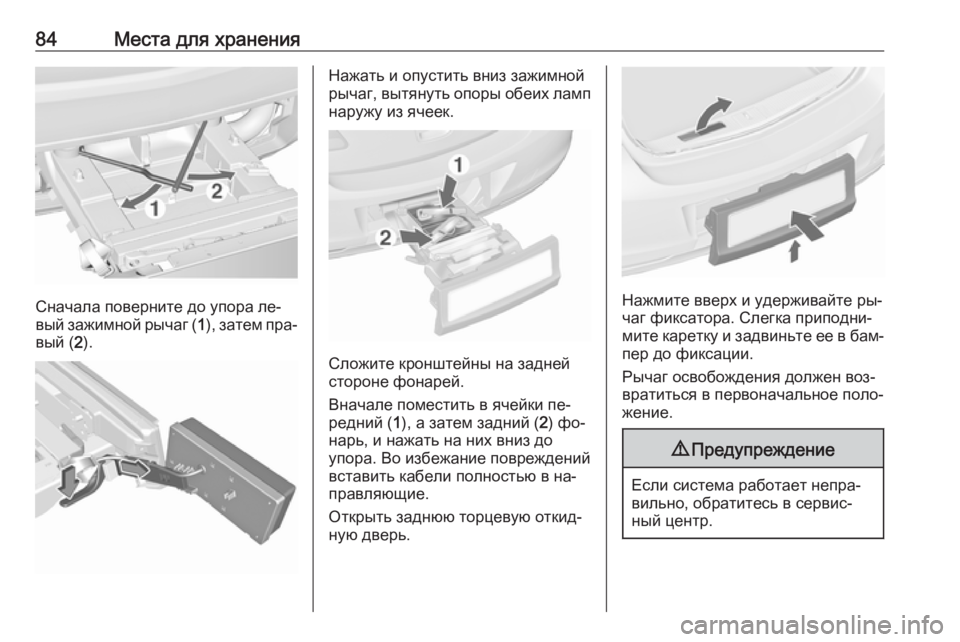

84Места для хранения
Сначала поверните до упора ле‐
вый зажимной рычаг ( 1), затем пра‐
вый ( 2).
Нажать и опустить вниз зажимной
рычаг, вытянуть опоры обеих ламп наружу из ячеек.
Сложите кронштейны на задней
стороне фонарей.
Вначале поместить в ячейки пе‐
редний ( 1), а затем задний ( 2) фо‐
нарь, и нажать на них вниз до
упора. Во избежание повреждений
вставить кабели полностью в на‐
правляющие.
Открыть заднюю торцевую откид‐
ную дверь.
Нажмите вверх и удерживайте ры‐
чаг фиксатора. Слегка приподни‐
мите каретку и задвиньте ее в бам‐
пер до фиксации.
Рычаг освобождения должен воз‐
вратиться в первоначальное поло‐
жение.
9 Предупреждение
Если система работает непра‐
вильно, обратитесь в сервис‐
ный центр.

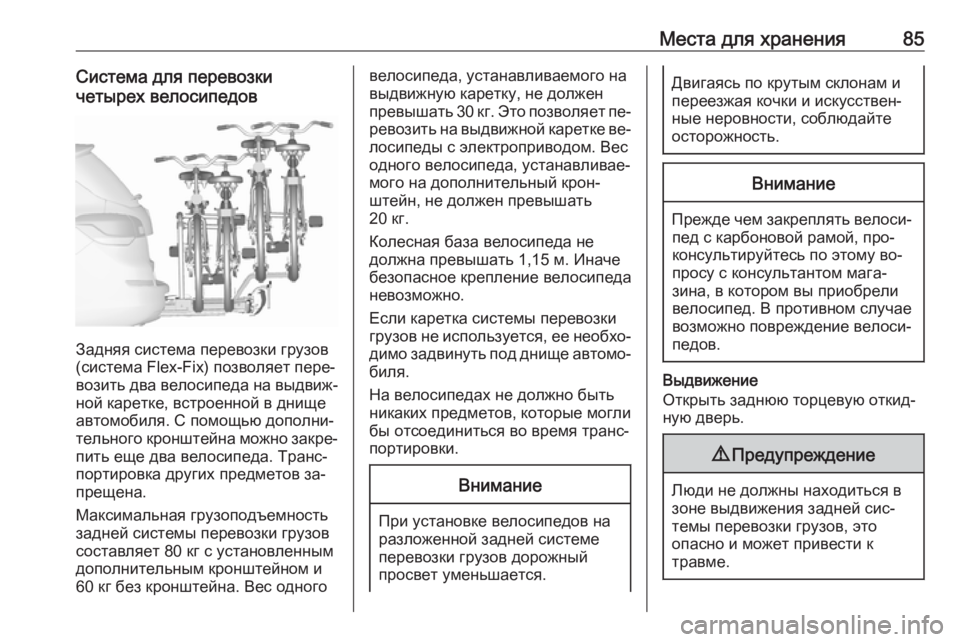

Места для хранения85Система для перевозки
четырех велосипедов
Задняя система перевозки грузов
(система Flex-Fix) позволяет пере‐ возить два велосипеда на выдвиж‐ ной каретке, встроенной в днищеавтомобиля. С помощью дополни‐
тельного кронштейна можно закре‐ пить еще два велосипеда. Транс‐портировка других предметов за‐
прещена.
Максимальная грузоподъемность
задней системы перевозки грузов
составляет 80 кг с установленным
дополнительным кронштейном и
60 кг без кронштейна. Вес одного
велосипеда, устанавливаемого на
выдвижную каретку, не должен
превышать 30 кг. Это позволяет пе‐
ревозить на выдвижной каретке ве‐
лосипеды с электроприводом. Вес
одного велосипеда, устанавливае‐
мого на дополнительный крон‐
штейн, не должен превышать
20 кг.
Колесная база велосипеда не
должна превышать 1,15 м. Иначе
безопасное крепление велосипеда
невозможно.
Если каретка системы перевозки грузов не используется, ее необхо‐ димо задвинуть под днище автомо‐
биля.
На велосипедах не должно быть
никаких предметов, которые могли
бы отсоединиться во время транс‐
портировки.Внимание
При установке велосипедов на
разложенной задней системе
перевозки грузов дорожный
просвет уменьшается.
Двигаясь по крутым склонам и
переезжая кочки и искусствен‐ ные неровности, соблюдайте
осторожность.Внимание
Прежде чем закреплять велоси‐ пед с карбоновой рамой, про‐
консультируйтесь по этому во‐
просу с консультантом мага‐
зина, в котором вы приобрели
велосипед. В противном случае
возможно повреждение велоси‐
педов.
Выдвижение
Открыть заднюю торцевую откид‐
ную дверь.
9 Предупреждение
Люди не должны находиться в
зоне выдвижения задней сис‐ темы перевозки грузов, это
опасно и может привести к
травме.

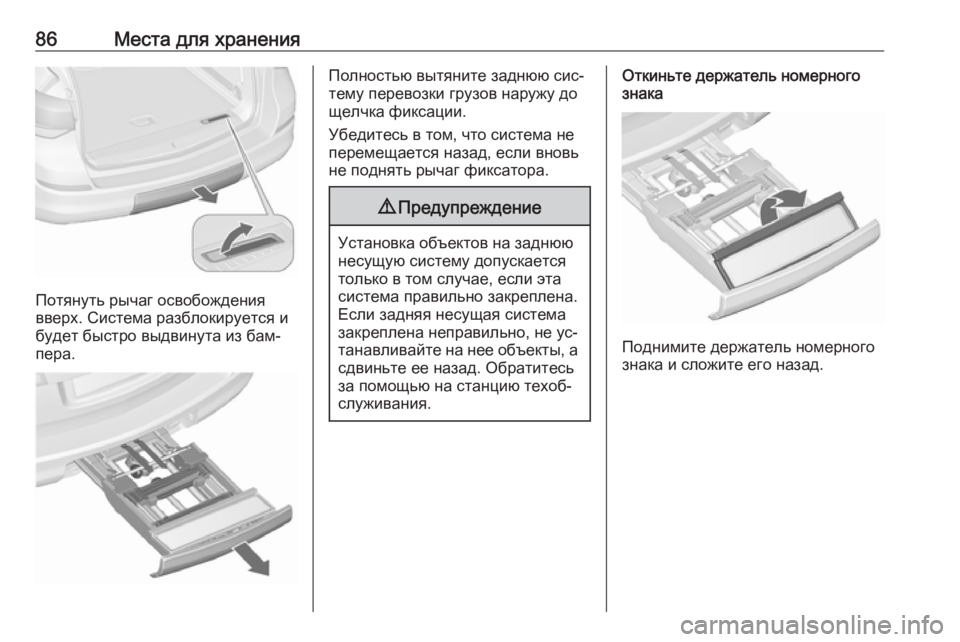

86Места для хранения
Потянуть рычаг освобождения
вверх. Система разблокируется и
будет быстро выдвинута из бам‐ пера.
Полностью вытяните заднюю сис‐
тему перевозки грузов наружу до
щелчка фиксации.
Убедитесь в том, что система не
перемещается назад, если вновь
не поднять рычаг фиксатора.9 Предупреждение
Установка объектов на заднюю
несущую систему допускается
только в том случае, если эта
система правильно закреплена.
Если задняя несущая система
закреплена неправильно, не ус‐
танавливайте на нее объекты, а сдвиньте ее назад. Обратитесь
за помощью на станцию техоб‐
служивания.
Откиньте держатель номерного знака
Поднимите держатель номерного
знака и сложите его назад.

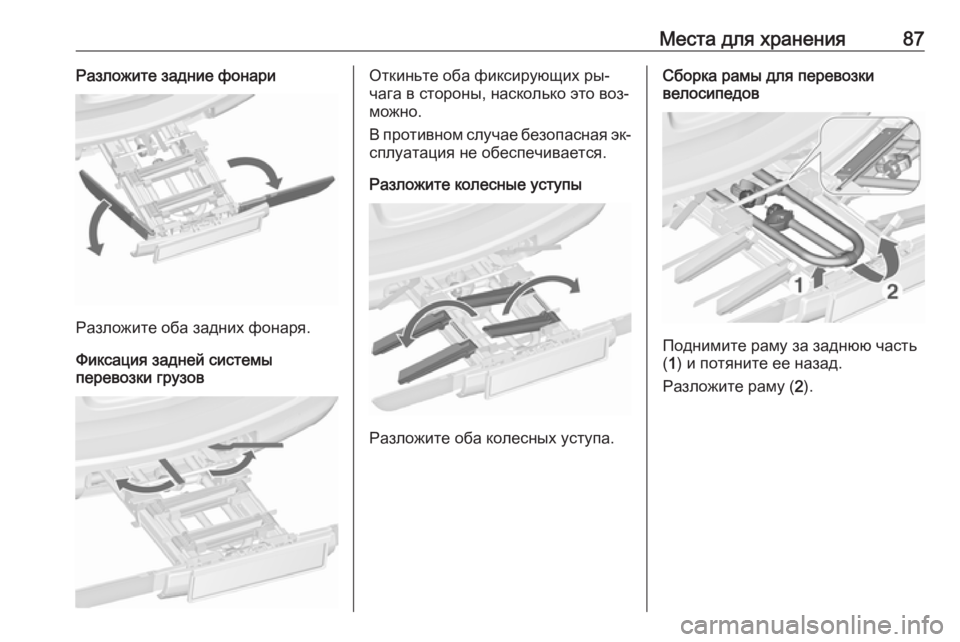

Места для хранения87Разложите задние фонари
Разложите оба задних фонаря.
Фиксация задней системы
перевозки грузов
Откиньте оба фиксирующих ры‐
чага в стороны, насколько это воз‐ можно.
В противном случае безопасная эк‐
сплуатация не обеспечивается.
Разложите колесные уступы
Разложите оба колесных уступа.
Сборка рамы для перевозки
велосипедов
Поднимите раму за заднюю часть
( 1 ) и потяните ее назад.
Разложите раму ( 2).

88Места для хранения
Прижмите раму (1) вниз и откиньте
поворотную ручку ( 2) назад для
фиксации.
Установка первого велосипеда
1. Поверните педали в положе‐ ние, показанное на иллюстра‐
ции, и установите велосипед ко‐
лесами в передние опоры.
Велосипед должен распола‐
гаться в уступах строго по цен‐
тру.
2. Закрепите короткий крепежный кронштейн на раме велоси‐
педа. Поверните ручку по часо‐
вой стрелке, чтобы зафиксиро‐
вать крепление.
3. Закрепите колеса обоих вело‐ сипедов в колесных уступах при
помощи ремней-держателей.
4. Проверить, что велосипед на‐ дежно закреплен.
Внимание
Зазор между велосипедом и ав‐томобилем должен составлять
не менее 5 см. При необходимо‐
сти отпустите руль велосипеда
и установите его боком.
