OPEL ASTRA J 2016.5 Инструкция по эксплуатации (in Russian)

Места для хранения99
Закрытую крышку можно закрепить
сбоку багажного отделения. По‐
вернуть ручку на 90°:
ручка горизон‐
тально:крышку можно
закрепить сбоку
пассажирского
салонаручка верти‐
кально:крышка не закре‐
пленаЗадний ящик для
хранения вещей
3-дверный хетчбэк
Нажмите обе кнопки и сложите
крышку вниз.
Максимальная нагрузка: 0,5 кг.
Крышка багажного отделения
Не кладите на крышку постороннихпредметов.
3-дверный и 5-дверный хетчбэк
Демонтаж
Открепите соединительные тро‐
сики от двери багажного отделе‐
ния.

100Места для хранения
Поднимите задний край крышки и
надавите на ее передний край
вверх.
Снимите крышку.
Если регулируемая по высоте
крышка установлена посередине
или в верхнем положении, ниже
под ней можно хранить полку ба‐
гажника.
Регулируемая по высоте крышка
3 101.
Пристегивание
Вставьте крышку в боковые на‐
правляющие и сложите ее вниз. За‐ крепите соединительные тросики
на двери багажного отделения.
Спортивный универсал
Закрывание полки
Потяните крышку за ручку назад до
тех пор, пока она не будет зафик‐
сирована в боковых держателях.
Открывание полки
Потяните за расположенную у края
шторки ручку назад и вниз. Она
сворачивается автоматически.
Шторка в верхнем положении
Потяните за расположенную у края
шторки ручку вниз. Задний край
шторки автоматически подни‐
мется.

Места для хранения101Снятие полки
Откройте крышку багажного отде‐
ления.
Потянуть рычаг освобождения с
правой стороны вверх и зафикси‐
ровать его. Вначале поднять полку с правой стороны и освободить ее
из фиксаторов.
Снятую шторку можно хранить под
крышкой пола багажного отделе‐
ния, как показано на рисунке.
Крышка пола багажного отделения
3 101.
Установка полки
Вставить левую сторону полки ба‐ гажника в паз, потянуть рычаг ос‐
вобождения вверх и зафиксиро‐
вать его, вставить правую сторону
полки багажника и закрепить ее.
Крышка заднего
напольного отсека
Задняя крышка пола
(3-дверный хетчбэк, 5-дверный
хетчбэк)
Заднюю крышку пола можно под‐
нять. Зацепите петлю за крючок на
нижней стороне крышки багаж‐
ника.

102Места для храненияВнимание
Для подвешивания задней
крышки пола и регулируемой по
высоте крышки следует исполь‐
зовать только крючок.
Крышка, регулируемая по
высоте (3-дверный хетчбэк,
5-дверный хетчбэк)
Регулируемую по высоте крышку
можно установить в одно из
трех положений:
● непосредственно над задней крышкой пола ( 1)
● в среднее положение ( 2)
● в верхнее положение ( 3)Внимание
Проверить, что передняя и зад‐
няя часть регулируемой по вы‐
соте крышки прикреплены на
одном уровне.
Подъем крышки
Чтобы поднять крышку на самый
верхний уровень, потяните петлю
назад и, подняв задний край
крышки, установите его на соответ‐
ствующие опоры.
Опускание крышки
Чтобы опустить крышку, потяните
ремень назад и одновременно
опустите середину передней части
крышки.

Места для хранения103Внимание
Запрещается опускать регули‐
руемую по высоте крышку в по‐
ложение 1 на автомобилях, обо‐
рудованных суб-НЧ громкогово‐ рителем. Суб-НЧ громкоговори‐
тель может быть поврежден.
Примечание
● Если крышка установлена в по‐
ложение 2 или 3, свободное
пространство между задней
крышкой пола и регулируемой
по высоте крышкой можно ис‐
пользовать как отсек для хра‐
нения вещей.
● Регулируемую по высоте крышку можно поднять и при‐
крепить крючками с крепежной
стропой, если она установлена в положение 1 или 2.
● Когда крышка установлена в
положение 2 и спинки заднего
сиденья сложены вперед, в ба‐ гажнике образуется почти пло‐
ская поверхность для грузов.
● Открывание боковых крышек (например, для замены ламп
фонарей заднего хода) воз‐
можно, только если регулируе‐ мая по высоте крышка устано‐влена в положение 1 или 2.Внимание
Регулируемая по высоте
крышка способна выдержать
груз не более 100 кг.
Крышка пола багажного
отделения (спортивный
универсал)
Поднимите крышку пола багажного
отделения, потянув за ручку. Сло‐
жите крышку и поместите ее за за‐
дними сиденьями.
Пространство под крышкой пола
багажного отделения можно пере‐
городить с помощью разделитель‐
ного бруса.

104Места для хранения
Вставьте разделительный брус в
гнезда на боковых стенках.
Внимание
Для перевозки тяжелых грузов
вставьте разделительный брус
в задние гнезда. Иначе можно
повредить крышку пола багаж‐
ного отделения.
Крепежные проушины
Крепежные проушины предназна‐
чены для предотвращения смеще‐
ния предметов, например, с по‐
мощью крепежных ремней или ба‐
гажной сетки.
Доступ к проушинам возможен
только когда задняя крышка багаж‐ ного отсека находится в нижнем по‐
ложении 3 101.
Система управления
грузом
FlexOrganizer - это система универ‐
сального применения для разделе‐ ния багажника.
В состав системы входят: ● переходники
● багажные сетки
● крючья
● вспомогательный блок
● набор ремней
Компоненты устанавливаются в
двух имеющихся на обеих боковых
панелях направляющих с помощью переходников и крюков.

Места для хранения105Установка переходников на
направляющих
Откинуть планку ручки, вставить
переходник в верхнюю и нижнюю
канавки направляющей и передви‐
нуть переходник в требуемое поло‐ жение. Повернуть планку ручки
вверх, чтобы заблокировать пере‐
ходник. Для снятия повернуть
планку ручки вниз и выдвинуть пе‐
реходник из направляющей на‐
ружу.
Регулируемая
сетка-перегородка
Вставить переходники в требуе‐
мые положения в направляющих. Прикрепить вместе половинки
стержней сетки.
Чтобы установить, слегка сжать стержни вместе и вставить их в со‐
ответствующие отверстия пере‐
ходников.
Чтобы снять, сжать стержни сетки
вместе и извлечь их из переходни‐
ков.
Сетка-карман
Вставить переходники в требуе‐
мые положения в направляющих. Сетчатую авоську можно подве‐
сить на переходники.

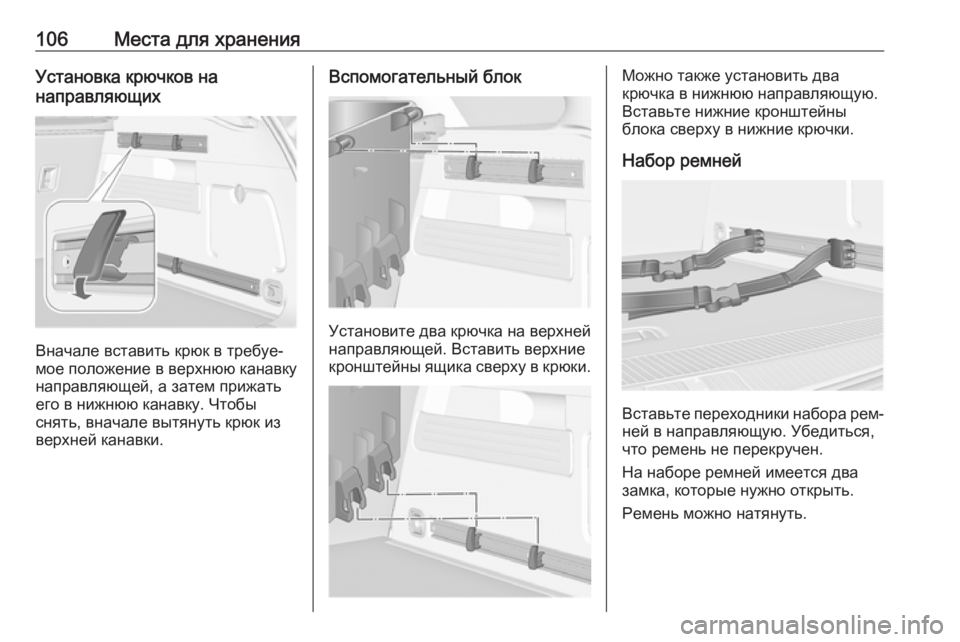

106Места для храненияУстановка крючков на
направляющих
Вначале вставить крюк в требуе‐
мое положение в верхнюю канавку
направляющей, а затем прижать
его в нижнюю канавку. Чтобы
снять, вначале вытянуть крюк из
верхней канавки.
Вспомогательный блок
Установите два крючка на верхней
направляющей. Вставить верхние кронштейны ящика сверху в крюки.
Можно также установить два
крючка в нижнюю направляющую.
Вставьте нижние кронштейны
блока сверху в нижние крючки.
Набор ремней
Вставьте переходники набора рем‐
ней в направляющую. Убедиться,
что ремень не перекручен.
На наборе ремней имеется два
замка, которые нужно открыть.
Ремень можно натянуть.

Места для хранения107Багажная сетка
На спортивном универсале за за‐
дними сиденьями можно устано‐
вить багажную сетку. Если подушка
заднего сиденья поднята, а спинки
сложены, сетку можно установить
за передними сиденьями.
Перевозка людей за защитной пе‐
регородкой запрещена.
Установка
За задними сиденьями
Прикрепите нижние крюки, развер‐
нув их назад, к петлям в правой и
левой части пола багажного отде‐
ления. Отрегулируйте длину ремня
багажной сетки, закрепив верхний
крюк в петле ремня. Переходя к ус‐
тановке штанги, удерживайте ре‐
мень натянутым.
За передними сиденьями
Закрепите ремень в петлях, распо‐
ложенных под подушкой заднего
сиденья.
Сложите спинки сиденья вперед. Чтобы получить ровный пол багаж‐ ного отделения, необходимо сло‐
жить подушку сиденья и лишь за‐
тем закрепить багажную сетку. При
необходимости сместите передние сиденья вперед, чтобы ослабить
натяжение.
Установка штанги
В раме крыши имеются два мон‐
тажных отверстия: подвесьте и за‐ фиксируйте опору сетки с одной
стороны, сожмите опору, под‐
весьте с другой стороны и зафик‐
сируйте.
Багажное отделение 3 94.

108Места для храненияСнятиеОтсоедините штоки сетки от крон‐
штейнов на крыше. Отсоедините
ремни от петель. Скрутите сетку и
закрепите ремнем.
Сложенную багажную сетку можно
хранить под крышкой пола багаж‐
ного отделения 3 101.
Знак аварийной остановки
3-дверный хетчбэк, 5-дверный
хетчбэкХраните знак аварийной остановки
в кармане за ремнем на правой
стенке багажного отделения.
Спортивный универсал
Расстегните ремни. Храните знак
аварийной остановки в кармане за
ремнями на внутренней стороне
задней двери.
4-дверный нотчбэк
Храните знак аварийной остановки
в углублении с левой стороны ба‐
гажного отделения.
