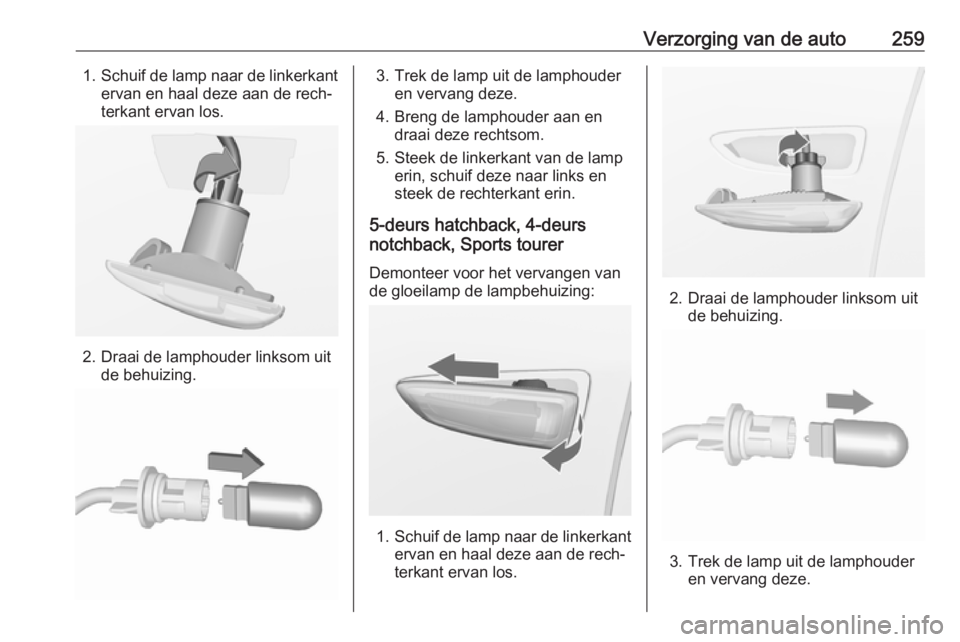

Verzorging van de auto2591.Schuif de lamp naar de linkerkant
ervan en haal deze aan de rech‐
terkant ervan los.
2. Draai de lamphouder linksom uit de behuizing.
3. Trek de lamp uit de lamphouderen vervang deze.
4. Breng de lamphouder aan en draai deze rechtsom.
5. Steek de linkerkant van de lamp erin, schuif deze naar links en
steek de rechterkant erin.
5-deurs hatchback, 4-deurs
notchback, Sports tourer
Demonteer voor het vervangen van
de gloeilamp de lampbehuizing:
1. Schuif de lamp naar de linkerkant
ervan en haal deze aan de rech‐
terkant ervan los.
2. Draai de lamphouder linksom uit de behuizing.
3. Trek de lamp uit de lamphouder en vervang deze.

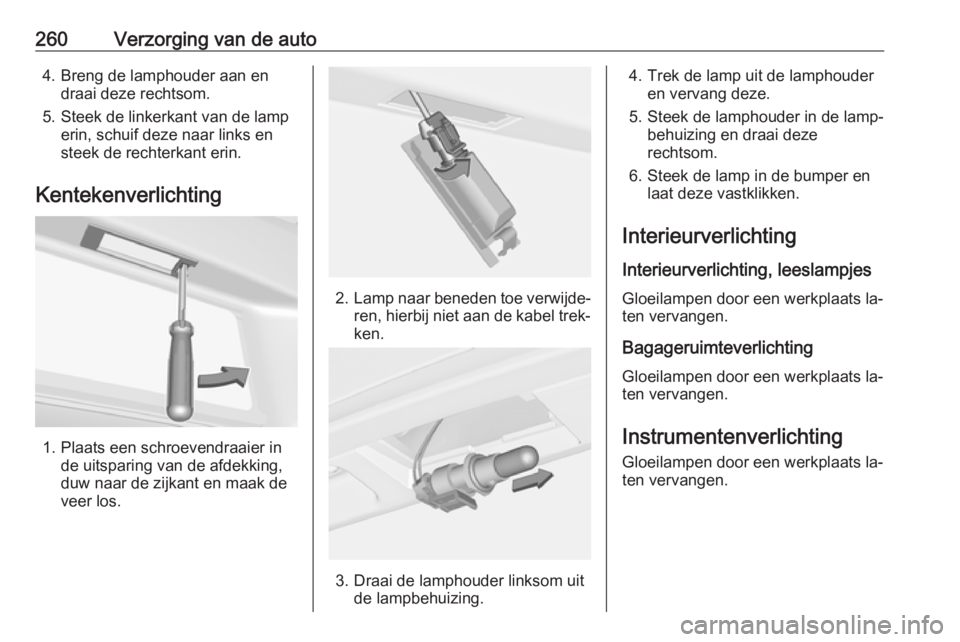

260Verzorging van de auto4. Breng de lamphouder aan endraai deze rechtsom.
5. Steek de linkerkant van de lamp erin, schuif deze naar links en
steek de rechterkant erin.
Kentekenverlichting
1. Plaats een schroevendraaier in de uitsparing van de afdekking,
duw naar de zijkant en maak de
veer los.
2. Lamp naar beneden toe verwijde‐
ren, hierbij niet aan de kabel trek‐ ken.
3. Draai de lamphouder linksom uit de lampbehuizing.
4. Trek de lamp uit de lamphouderen vervang deze.
5. Steek de lamphouder in de lamp‐ behuizing en draai deze
rechtsom.
6. Steek de lamp in de bumper en laat deze vastklikken.
Interieurverlichting
Interieurverlichting, leeslampjes
Gloeilampen door een werkplaats la‐
ten vervangen.
Bagageruimteverlichting Gloeilampen door een werkplaats la‐
ten vervangen.
Instrumentenverlichting Gloeilampen door een werkplaats la‐
ten vervangen.

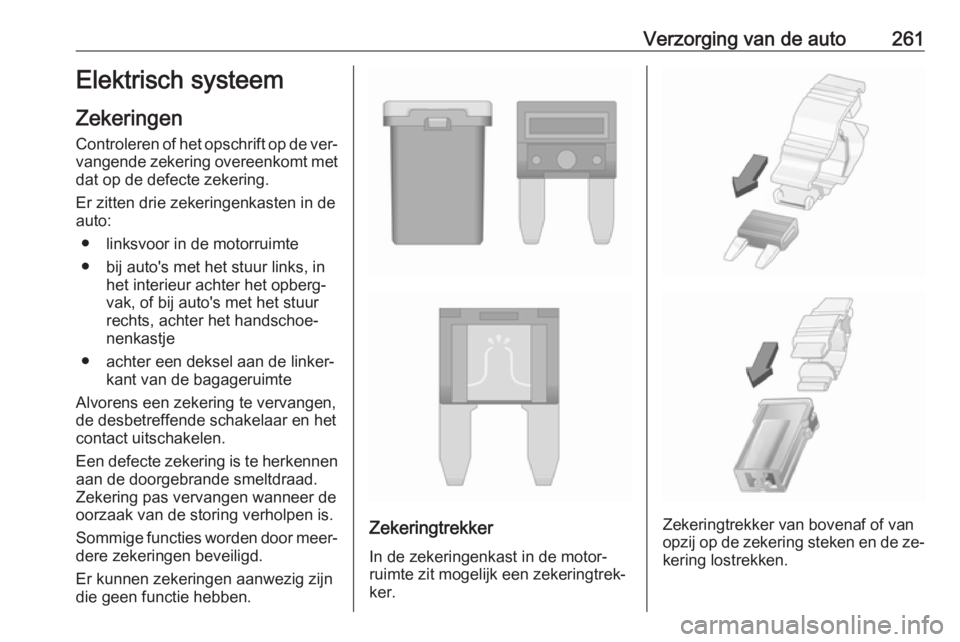

Verzorging van de auto261Elektrisch systeem
Zekeringen Controleren of het opschrift op de ver‐ vangende zekering overeenkomt met
dat op de defecte zekering.
Er zitten drie zekeringenkasten in de
auto:
● linksvoor in de motorruimte
● bij auto's met het stuur links, in het interieur achter het opberg‐
vak, of bij auto's met het stuur rechts, achter het handschoe‐
nenkastje
● achter een deksel aan de linker‐ kant van de bagageruimte
Alvorens een zekering te vervangen, de desbetreffende schakelaar en het
contact uitschakelen.
Een defecte zekering is te herkennen aan de doorgebrande smeltdraad.
Zekering pas vervangen wanneer de oorzaak van de storing verholpen is.
Sommige functies worden door meer‐
dere zekeringen beveiligd.
Er kunnen zekeringen aanwezig zijn
die geen functie hebben.
Zekeringtrekker
In de zekeringenkast in de motor‐
ruimte zit mogelijk een zekeringtrek‐
ker.Zekeringtrekker van bovenaf of van
opzij op de zekering steken en de ze‐
kering lostrekken.

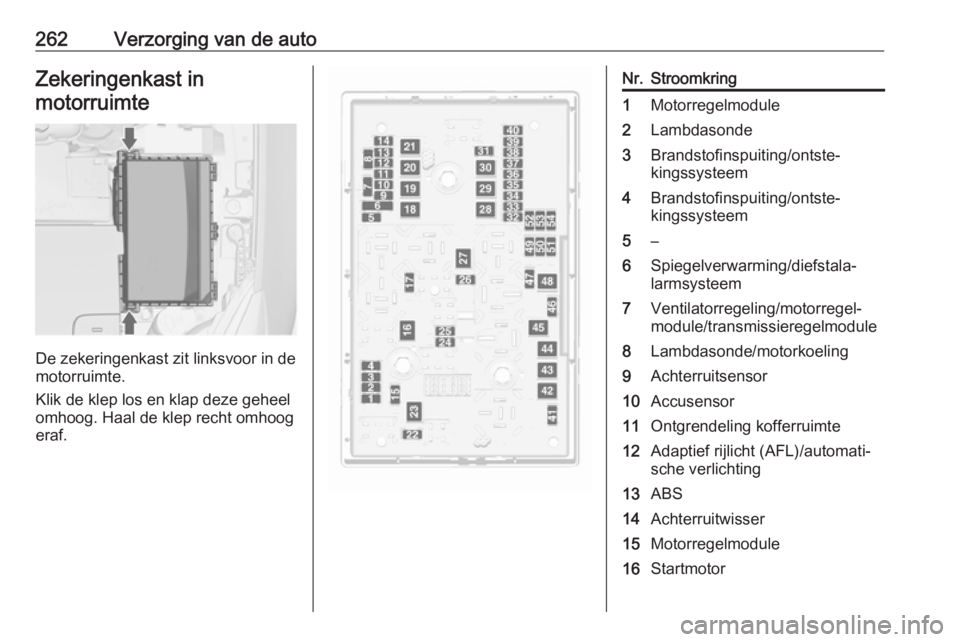

262Verzorging van de autoZekeringenkast inmotorruimte
De zekeringenkast zit linksvoor in de
motorruimte.
Klik de klep los en klap deze geheel
omhoog. Haal de klep recht omhoog
eraf.
Nr.Stroomkring1Motorregelmodule2Lambdasonde3Brandstofinspuiting/ontste‐
kingssysteem4Brandstofinspuiting/ontste‐
kingssysteem5–6Spiegelverwarming/diefstala‐
larmsysteem7Ventilatorregeling/motorregel‐
module/transmissieregelmodule8Lambdasonde/motorkoeling9Achterruitsensor10Accusensor11Ontgrendeling kofferruimte12Adaptief rijlicht (AFL)/automati‐
sche verlichting13ABS14Achterruitwisser15Motorregelmodule16Startmotor

Verzorging van de auto263Nr.Stroomkring17Transmissieregelmodule18Verwarmbare achterruit19Elektrische ruitbediening voorin20Elektrische ruitbediening
achterin21Centrale elektrische eenheid,
achter22Grootlicht links (halogeen)23Koplampsproeiers24Rechter dimlicht (xenon)25Linker dimlicht (xenon)26Mistlampen27Verwarming dieselbrandstof28Start-stopsysteem29Elektrische handrem30ABS31Adaptieve cruise control32Airbag33Adaptief rijlicht (AFL)/automati‐
sche verlichting34UitlaatgasrecirculatieNr.Stroomkring35Buitenspiegel/regensensor36Verwarming en ventilatie37Magneetklep koolstofreservoir38Vacuümpomp39Centrale regelmodule40Voorruitsproeier/achterruits‐
proeier41Grootlicht rechts (halogeen)42Koelventilator43Voorruitwissers44Voorruitwissers45Koelventilator46–47Claxon48Koelventilator49Brandstofpomp50Koplamphoogteregeling/adap‐
tief rijlicht (AFL)51Ventilatieklep52Hulpverwarming/dieselmotorNr.Stroomkring53Transmissieregelmodule/motor‐
regelmodule54Vacuümpomp/instrumenten‐
groep/verwarming ventilatie/
airco
Klik na het vervangen van doorge‐
brande zekeringen het deksel van de
zekeringenkast weer vast.
Wanneer u het deksel van het zeke‐
ringenkastje niet goed sluit, kan een
storing optreden.

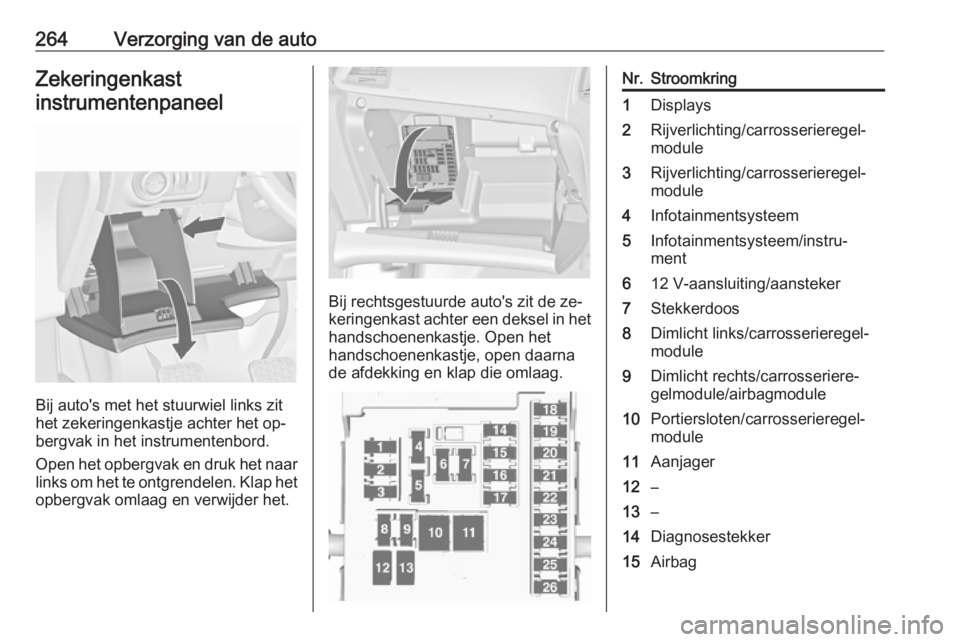

264Verzorging van de autoZekeringenkast
instrumentenpaneel
Bij auto's met het stuurwiel links zit
het zekeringenkastje achter het op‐
bergvak in het instrumentenbord.
Open het opbergvak en druk het naar links om het te ontgrendelen. Klap het
opbergvak omlaag en verwijder het.
Bij rechtsgestuurde auto's zit de ze‐
keringenkast achter een deksel in het
handschoenenkastje. Open het
handschoenenkastje, open daarna
de afdekking en klap die omlaag.
Nr.Stroomkring1Displays2Rijverlichting/carrosserieregel‐
module3Rijverlichting/carrosserieregel‐
module4Infotainmentsysteem5Infotainmentsysteem/instru‐
ment612 V-aansluiting/aansteker7Stekkerdoos8Dimlicht links/carrosserieregel‐
module9Dimlicht rechts/carrosseriere‐
gelmodule/airbagmodule10Portiersloten/carrosserieregel‐
module11Aanjager12–13–14Diagnosestekker15Airbag

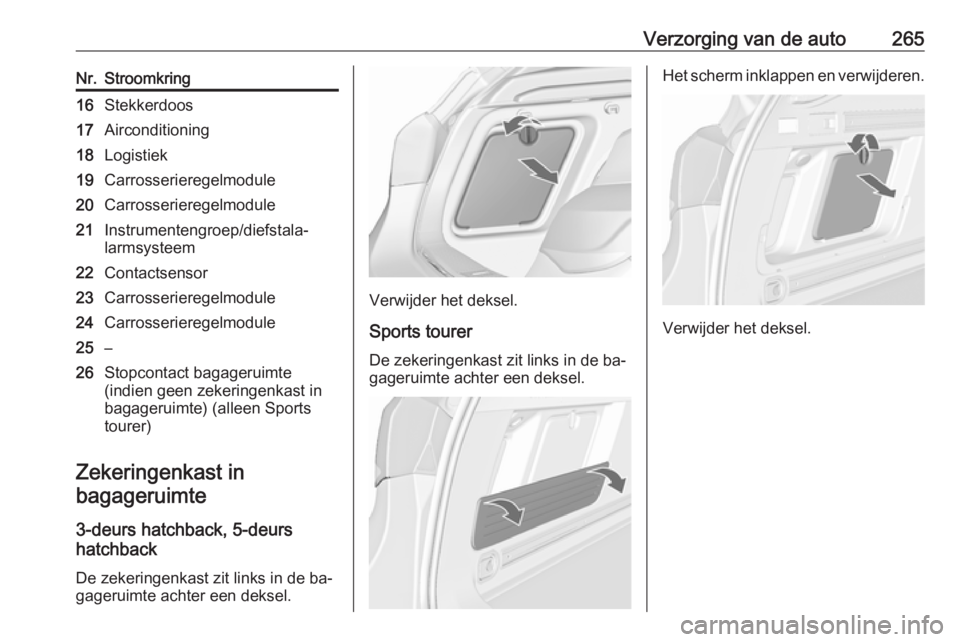

Verzorging van de auto265Nr.Stroomkring16Stekkerdoos17Airconditioning18Logistiek19Carrosserieregelmodule20Carrosserieregelmodule21Instrumentengroep/diefstala‐
larmsysteem22Contactsensor23Carrosserieregelmodule24Carrosserieregelmodule25–26Stopcontact bagageruimte
(indien geen zekeringenkast in
bagageruimte) (alleen Sports
tourer)
Zekeringenkast in
bagageruimte
3-deurs hatchback, 5-deurs
hatchback
De zekeringenkast zit links in de ba‐
gageruimte achter een deksel.
Verwijder het deksel.
Sports tourer De zekeringenkast zit links in de ba‐
gageruimte achter een deksel.
Het scherm inklappen en verwijderen.
Verwijder het deksel.

266Verzorging van de autoToewijzingen van de zekeringenNr.Stroomkring1–2Aanhangeraansluiting3Parkeerhulp4–5–6–7Elektrisch verstelbare stoel8–9–10–11Aanhangermodule/aanhanger‐
aansluiting12Aanhangermodule13Aanhangeraansluiting14Achterbank/elektrisch neerklap‐
baar15–16Binnenspiegel/achteruitkijkca‐
mera17Elektrische aansluiting18–Nr.Stroomkring19Stuurwielverwarming20Zonnedak21Verwarmde voorstoelen22–23–24–25–26Logistiekmodus gedeactiveerd27–28–29–30–31Versterker/subwoofer32Actief dempingssysteem/Lane
Departure Warning

Verzorging van de auto267

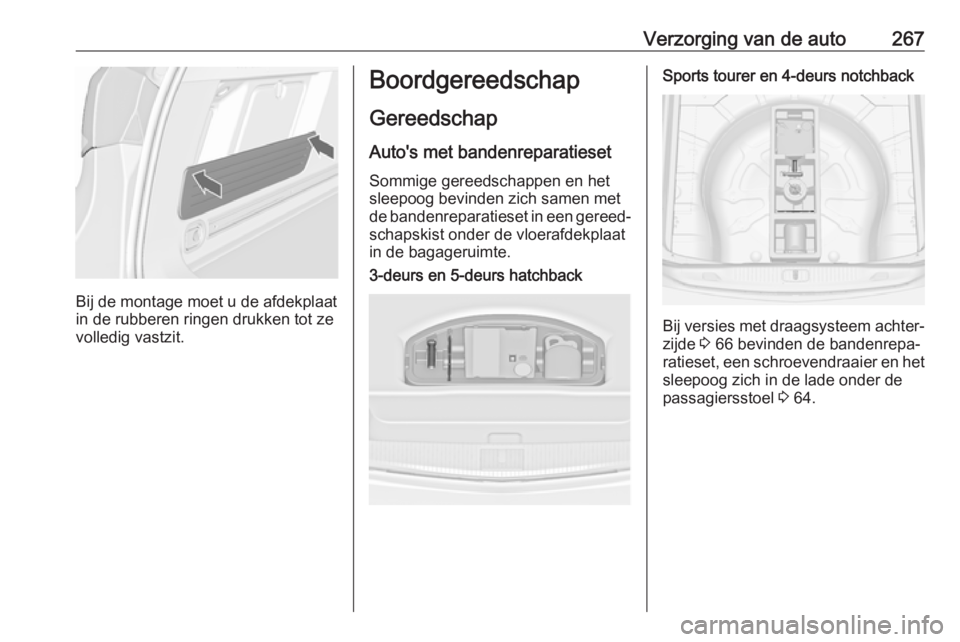

Bij de montage moet u de afdekplaat
in de rubberen ringen drukken tot ze
volledig vastzit.
Boordgereedschap
Gereedschap Auto's met bandenreparatieset
Sommige gereedschappen en het
sleepoog bevinden zich samen met
de bandenreparatieset in een gereed‐ schapskist onder de vloerafdekplaat
in de bagageruimte.3-deurs en 5-deurs hatchbackSports tourer en 4-deurs notchback
Bij versies met draagsysteem achter‐
zijde 3 66 bevinden de bandenrepa‐
ratieset, een schroevendraaier en het
sleepoog zich in de lade onder de
passagiersstoel 3 64.

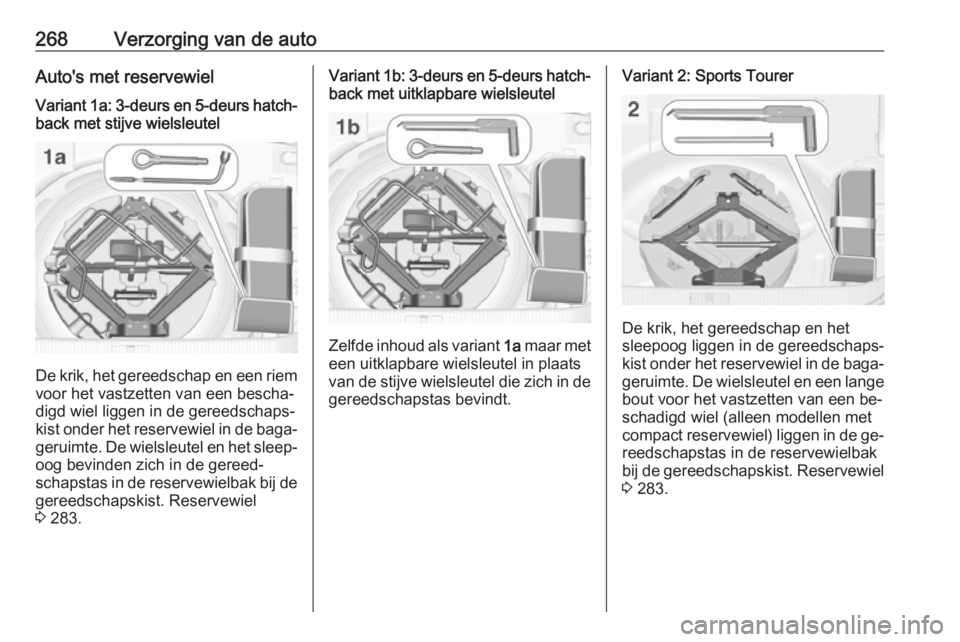

268Verzorging van de autoAuto's met reservewielVariant 1a: 3-deurs en 5-deurs hatch‐
back met stijve wielsleutel
De krik, het gereedschap en een riem voor het vastzetten van een bescha‐
digd wiel liggen in de gereedschaps‐
kist onder het reservewiel in de baga‐
geruimte. De wielsleutel en het sleep‐
oog bevinden zich in de gereed‐
schapstas in de reservewielbak bij de gereedschapskist. Reservewiel
3 283.
Variant 1b: 3-deurs en 5-deurs hatch‐
back met uitklapbare wielsleutel
Zelfde inhoud als variant 1a maar met
een uitklapbare wielsleutel in plaats van de stijve wielsleutel die zich in de
gereedschapstas bevindt.
Variant 2: Sports Tourer
De krik, het gereedschap en het
sleepoog liggen in de gereedschaps‐ kist onder het reservewiel in de baga‐
geruimte. De wielsleutel en een lange bout voor het vastzetten van een be‐
schadigd wiel (alleen modellen met
compact reservewiel) liggen in de ge‐ reedschapstas in de reservewielbak
bij de gereedschapskist. Reservewiel
3 283.
