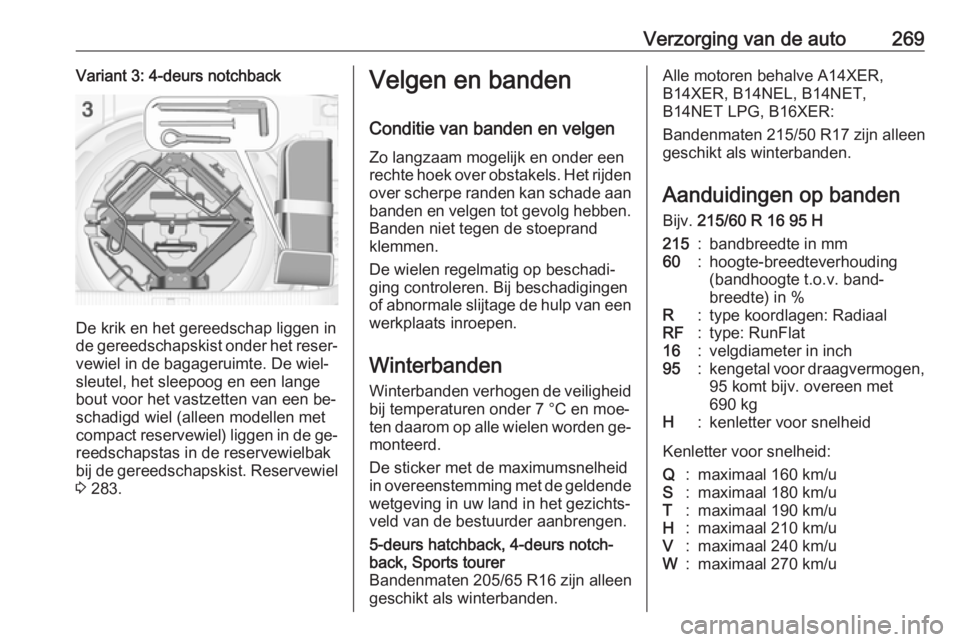

Verzorging van de auto269Variant 3: 4-deurs notchback
De krik en het gereedschap liggen in
de gereedschapskist onder het reser‐
vewiel in de bagageruimte. De wiel‐
sleutel, het sleepoog en een lange
bout voor het vastzetten van een be‐
schadigd wiel (alleen modellen met
compact reservewiel) liggen in de ge‐ reedschapstas in de reservewielbak
bij de gereedschapskist. Reservewiel
3 283.
Velgen en banden
Conditie van banden en velgen
Zo langzaam mogelijk en onder een
rechte hoek over obstakels. Het rijden over scherpe randen kan schade aan
banden en velgen tot gevolg hebben. Banden niet tegen de stoeprand
klemmen.
De wielen regelmatig op beschadi‐
ging controleren. Bij beschadigingen
of abnormale slijtage de hulp van een
werkplaats inroepen.
Winterbanden
Winterbanden verhogen de veiligheid
bij temperaturen onder 7 °C en moe‐
ten daarom op alle wielen worden ge‐ monteerd.
De sticker met de maximumsnelheid
in overeenstemming met de geldende
wetgeving in uw land in het gezichts‐
veld van de bestuurder aanbrengen.5-deurs hatchback, 4-deurs notch‐
back, Sports tourer
Bandenmaten 205/65 R16 zijn alleen
geschikt als winterbanden.Alle motoren behalve A14XER,
B14XER, B14NEL, B14NET,
B14NET LPG, B16XER:
Bandenmaten 215/50 R17 zijn alleen
geschikt als winterbanden.
Aanduidingen op banden
Bijv. 215/60 R 16 95 H215:bandbreedte in mm60:hoogte-breedteverhouding
(bandhoogte t.o.v. band‐
breedte) in %R:type koordlagen: RadiaalRF:type: RunFlat16:velgdiameter in inch95:kengetal voor draagvermogen, 95 komt bijv. overeen met
690 kgH:kenletter voor snelheid
Kenletter voor snelheid:
Q:maximaal 160 km/uS:maximaal 180 km/uT:maximaal 190 km/uH:maximaal 210 km/uV:maximaal 240 km/uW:maximaal 270 km/u

270Verzorging van de autoDraairichtingsgebonden banden
Draairichtingsgebonden banden zo
monteren dat ze in de rijrichting afrol‐ len. De draairichting is herkenbaar
aan een symbool ( bijv. een pijl) op de
zijwand van de band.
Bandenspanning De bandenspanning minstens om de
14 dagen en vóór elke lange rit bij
koude banden controleren. Het reser‐
vewiel niet vergeten. Dit geldt ook voor auto's met een bandenspan‐
ningscontrolesysteem.

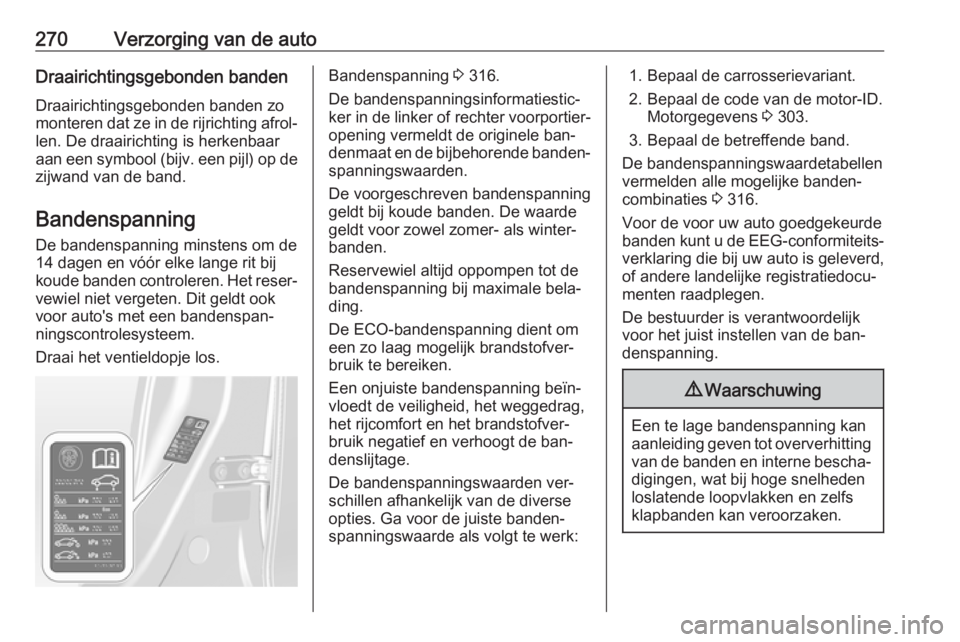

Draai het ventieldopje los.Bandenspanning 3 316.
De bandenspanningsinformatiestic‐
ker in de linker of rechter voorportier‐ opening vermeldt de originele ban‐
denmaat en de bijbehorende banden‐
spanningswaarden.
De voorgeschreven bandenspanning
geldt bij koude banden. De waarde
geldt voor zowel zomer- als winter‐
banden.
Reservewiel altijd oppompen tot de
bandenspanning bij maximale bela‐
ding.
De ECO-bandenspanning dient om
een zo laag mogelijk brandstofver‐
bruik te bereiken.
Een onjuiste bandenspanning beïn‐
vloedt de veiligheid, het weggedrag,
het rijcomfort en het brandstofver‐
bruik negatief en verhoogt de ban‐
denslijtage.
De bandenspanningswaarden ver‐
schillen afhankelijk van de diverse
opties. Ga voor de juiste banden‐
spanningswaarde als volgt te werk:1. Bepaal de carrosserievariant.
2. Bepaal de code van de motor-ID. Motorgegevens 3 303.
3. Bepaal de betreffende band.
De bandenspanningswaardetabellen
vermelden alle mogelijke banden‐
combinaties 3 316.
Voor de voor uw auto goedgekeurde
banden kunt u de EEG-conformiteits‐
verklaring die bij uw auto is geleverd, of andere landelijke registratiedocu‐
menten raadplegen.
De bestuurder is verantwoordelijk voor het juist instellen van de ban‐
denspanning.9 Waarschuwing
Een te lage bandenspanning kan
aanleiding geven tot oververhitting van de banden en interne bescha‐
digingen, wat bij hoge snelheden
loslatende loopvlakken en zelfs
klapbanden kan veroorzaken.

Verzorging van de auto271Wanneer u de bandenspanning van
een auto met bandenspanningscon‐
trolesysteem moet verhogen of verla‐
gen, schakel dan de ontsteking uit.
Bandenspanningscontrole‐ systeem
Het bandenspanningscontrolesys‐
teem (TPMS) controleert vanaf een
bepaalde snelheid eenmaal per mi‐
nuut de bandenspanning van alle vier
de banden.Voorzichtig
Het bandenspanningscontrole‐
systeem waarschuwt alleen bij
een te lage bandenspanning en
treedt niet in de plaats van regulier onderhoud van de banden door de bestuurder.
Alle wielen moeten zijn voorzien van
een spanningssensor en de banden
moeten de voorgeschreven banden‐
spanning hebben.
Let op
In landen waar het bandenspan‐
ningscontrolesysteem wettelijk ver‐
eist is, wordt de typegoedkeuring
van het voertuig bij het gebruik van
wielen zonder druksensoren nietig.

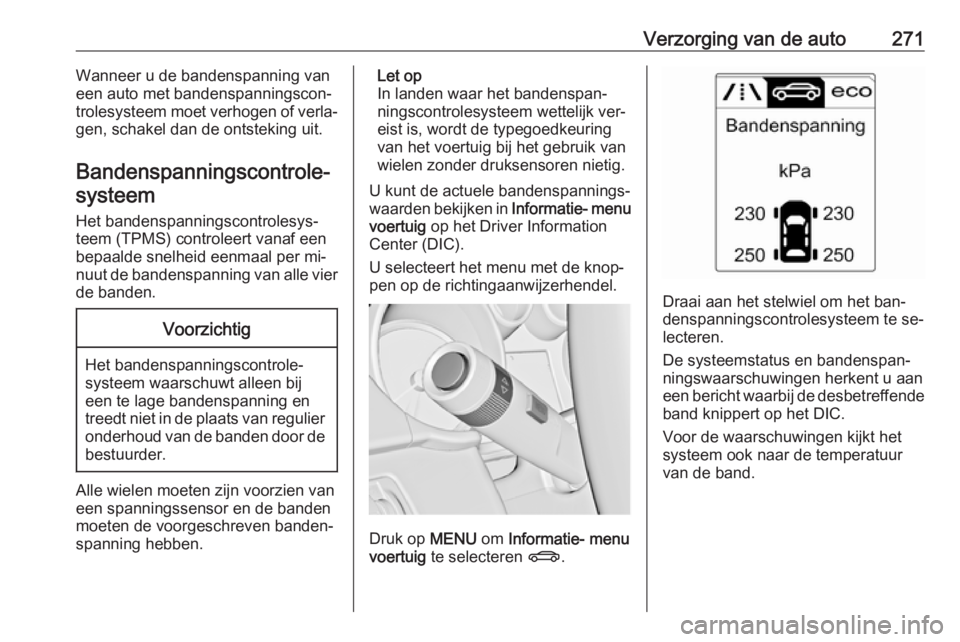

U kunt de actuele bandenspannings‐
waarden bekijken in Informatie- menu
voertuig op het Driver Information
Center (DIC).
U selecteert het menu met de knop‐
pen op de richtingaanwijzerhendel.
Druk op MENU om Informatie- menu
voertuig te selecteren X.
Draai aan het stelwiel om het ban‐
denspanningscontrolesysteem te se‐
lecteren.
De systeemstatus en bandenspan‐
ningswaarschuwingen herkent u aan een bericht waarbij de desbetreffende
band knippert op het DIC.
Voor de waarschuwingen kijkt het
systeem ook naar de temperatuur
van de band.

272Verzorging van de auto

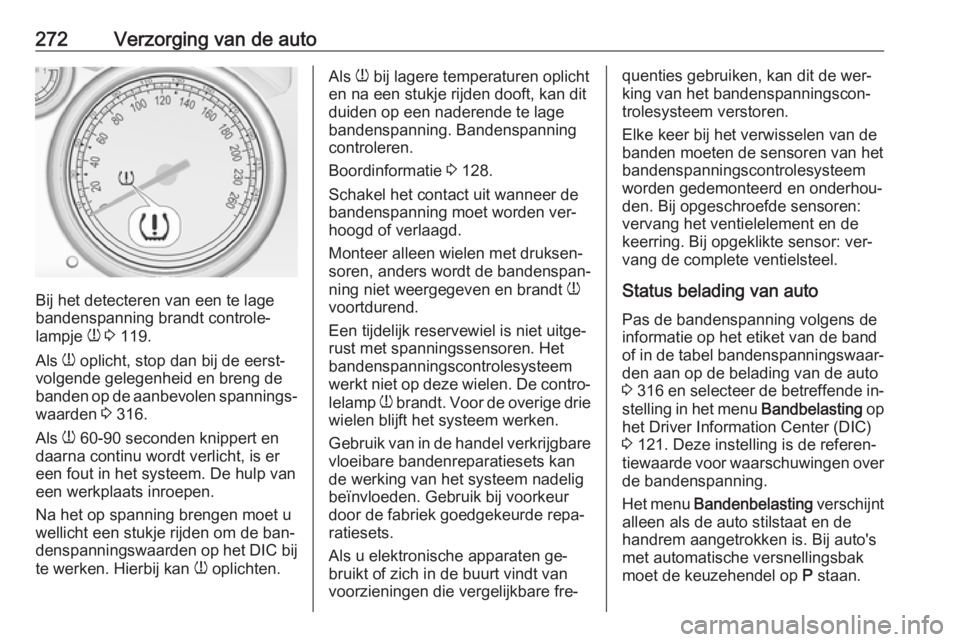

Bij het detecteren van een te lage
bandenspanning brandt controle‐
lampje w 3 119.
Als w oplicht, stop dan bij de eerst‐
volgende gelegenheid en breng de
banden op de aanbevolen spannings‐
waarden 3 316.
Als w 60-90 seconden knippert en
daarna continu wordt verlicht, is er
een fout in het systeem. De hulp van
een werkplaats inroepen.
Na het op spanning brengen moet u
wellicht een stukje rijden om de ban‐
denspanningswaarden op het DIC bij
te werken. Hierbij kan w oplichten.
Als
w bij lagere temperaturen oplicht
en na een stukje rijden dooft, kan dit duiden op een naderende te lage
bandenspanning. Bandenspanning
controleren.
Boordinformatie 3 128.
Schakel het contact uit wanneer de
bandenspanning moet worden ver‐
hoogd of verlaagd.
Monteer alleen wielen met druksen‐
soren, anders wordt de bandenspan‐
ning niet weergegeven en brandt w
voortdurend.
Een tijdelijk reservewiel is niet uitge‐
rust met spanningssensoren. Het
bandenspanningscontrolesysteem
werkt niet op deze wielen. De contro‐
lelamp w brandt. Voor de overige drie
wielen blijft het systeem werken.
Gebruik van in de handel verkrijgbare vloeibare bandenreparatiesets kan
de werking van het systeem nadelig
beïnvloeden. Gebruik bij voorkeur
door de fabriek goedgekeurde repa‐
ratiesets.
Als u elektronische apparaten ge‐
bruikt of zich in de buurt vindt van
voorzieningen die vergelijkbare fre‐quenties gebruiken, kan dit de wer‐
king van het bandenspanningscon‐
trolesysteem verstoren.
Elke keer bij het verwisselen van de
banden moeten de sensoren van het
bandenspanningscontrolesysteem
worden gedemonteerd en onderhou‐
den. Bij opgeschroefde sensoren:
vervang het ventielelement en de
keerring. Bij opgeklikte sensor: ver‐
vang de complete ventielsteel.
Status belading van auto
Pas de bandenspanning volgens de
informatie op het etiket van de band
of in de tabel bandenspanningswaar‐ den aan op de belading van de auto
3 316 en selecteer de betreffende in‐
stelling in het menu Bandbelasting op
het Driver Information Center (DIC) 3 121. Deze instelling is de referen‐
tiewaarde voor waarschuwingen over de bandenspanning.
Het menu Bandenbelasting verschijnt
alleen als de auto stilstaat en de
handrem aangetrokken is. Bij auto's
met automatische versnellingsbak
moet de keuzehendel op P staan.

Verzorging van de auto273

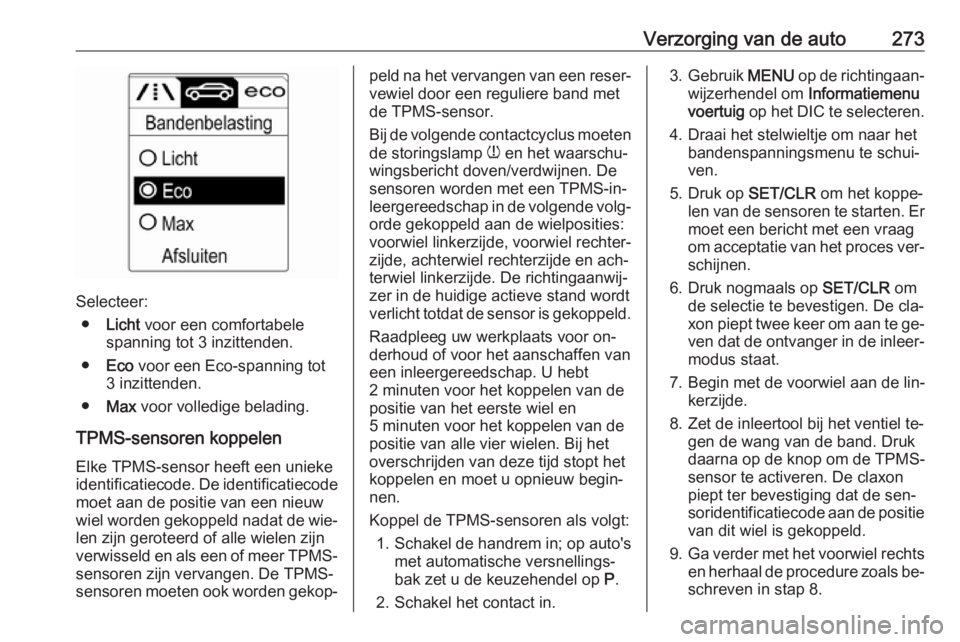

Selecteer:● Licht voor een comfortabele
spanning tot 3 inzittenden.
● Eco voor een Eco-spanning tot
3 inzittenden.
● Max voor volledige belading.
TPMS-sensoren koppelen Elke TPMS-sensor heeft een unieke
identificatiecode. De identificatiecode
moet aan de positie van een nieuw
wiel worden gekoppeld nadat de wie‐ len zijn geroteerd of alle wielen zijn
verwisseld en als een of meer TPMS-
sensoren zijn vervangen. De TPMS-
sensoren moeten ook worden gekop‐
peld na het vervangen van een reser‐
vewiel door een reguliere band met
de TPMS-sensor.
Bij de volgende contactcyclus moeten
de storingslamp w en het waarschu‐
wingsbericht doven/verdwijnen. De
sensoren worden met een TPMS-in‐
leergereedschap in de volgende volg‐ orde gekoppeld aan de wielposities:
voorwiel linkerzijde, voorwiel rechter‐
zijde, achterwiel rechterzijde en ach‐
terwiel linkerzijde. De richtingaanwij‐
zer in de huidige actieve stand wordt
verlicht totdat de sensor is gekoppeld.
Raadpleeg uw werkplaats voor on‐
derhoud of voor het aanschaffen van
een inleergereedschap. U hebt
2 minuten voor het koppelen van de positie van het eerste wiel en
5 minuten voor het koppelen van de
positie van alle vier wielen. Bij het
overschrijden van deze tijd stopt het
koppelen en moet u opnieuw begin‐
nen.
Koppel de TPMS-sensoren als volgt:
1. Schakel de handrem in; op auto's
met automatische versnellings‐
bak zet u de keuzehendel op P.
2. Schakel het contact in.3. Gebruik MENU op de richtingaan‐
wijzerhendel om Informatiemenu
voertuig op het DIC te selecteren.
4. Draai het stelwieltje om naar het bandenspanningsmenu te schui‐
ven.
5. Druk op SET/CLR om het koppe‐
len van de sensoren te starten. Er moet een bericht met een vraag
om acceptatie van het proces ver‐ schijnen.
6. Druk nogmaals op SET/CLR om
de selectie te bevestigen. De cla‐
xon piept twee keer om aan te ge‐
ven dat de ontvanger in de inleer‐ modus staat.
7. Begin met de voorwiel aan de lin‐ kerzijde.
8. Zet de inleertool bij het ventiel te‐ gen de wang van de band. Druk
daarna op de knop om de TPMS-
sensor te activeren. De claxon
piept ter bevestiging dat de sen‐
soridentificatiecode aan de positie
van dit wiel is gekoppeld.
9. Ga verder met het voorwiel rechts
en herhaal de procedure zoals be‐
schreven in stap 8.

274Verzorging van de auto10. Ga verder met het achterwielrechts en herhaal de procedure
zoals beschreven in stap 8.
11. Ga verder met het achterwiel aan de linkerzijde en herhaal de pro‐
cedure in stap 8. De claxon piept
twee keer ter aanduiding dat de
sensoridentificatiecode aan de
achterband aan de linkerzijde is
gekoppeld en dat de procedure
voor het koppelen van de TPMS-
sensoren afgesloten is.
12. Schakel het contact uit.
13. Breng alle vier de banden op de aanbevolen bandenspanning
zoals aangegeven op het etiket
bandenspanning.
14. Zorg dat de bandenlaadstatus volgens de geselecteerde span‐
ning is ingesteld 3 121.
Afhankelijkheid van temperatuur De bandenspanning hangt af van de
temperatuur van de band. Onderweg
lopen de temperatuur en de spanning van de band op. Bandenspannings‐
waarden op het etiket bandenspan‐
ningsinformatie en het overzicht ban‐
denspanningswaarden gelden voorkoude banden, d.w.z. bij 20 °C. Bij
elke 10 °C meer neemt de spanning met zo'n 10 kPa toe. Houd hiermee
rekening wanneer u warme banden
controleert.
De bandenspanningswaarde die u op
het DIC ziet, is de werkelijke banden‐ spanning. Bij een afgekoelde band is
deze waarde iets lager, maar is de
band niet lek.
Profieldiepte
Regelmatig de profieldiepte controle‐
ren.
Om veiligheidsredenen de banden te
vervangen wanneer een profieldiepte van 2–3 mm (4 mm voor winterban‐
den) is bereikt.
Omwille van de veiligheid wordt het
aanbevolen dat de profieldiepte van de banden op één as onderling niet
meer dan 2 mm verschilt.
De wettelijk toegestane minimumpro‐
fieldiepte (1,6 mm) is bereikt wanneer het profiel tot aan een van de slijtage- indicatoren (TWI = Tread Wear Indi‐
cator) is afgesleten. De locatie hier‐
van is met markeringen op de zijkant
van de band weergegeven.
Is de slijtage voor groter dan achter,
dan de voorbanden regelmatig om‐
wisselen met de achterbanden. De
draairichting van de wielen moet de‐
zelfde als voorheen zijn.
Banden verouderen ook wanneer er
niet mee gereden wordt. Wij raden u
aan de banden om de 6 jaar te ver‐
vangen.

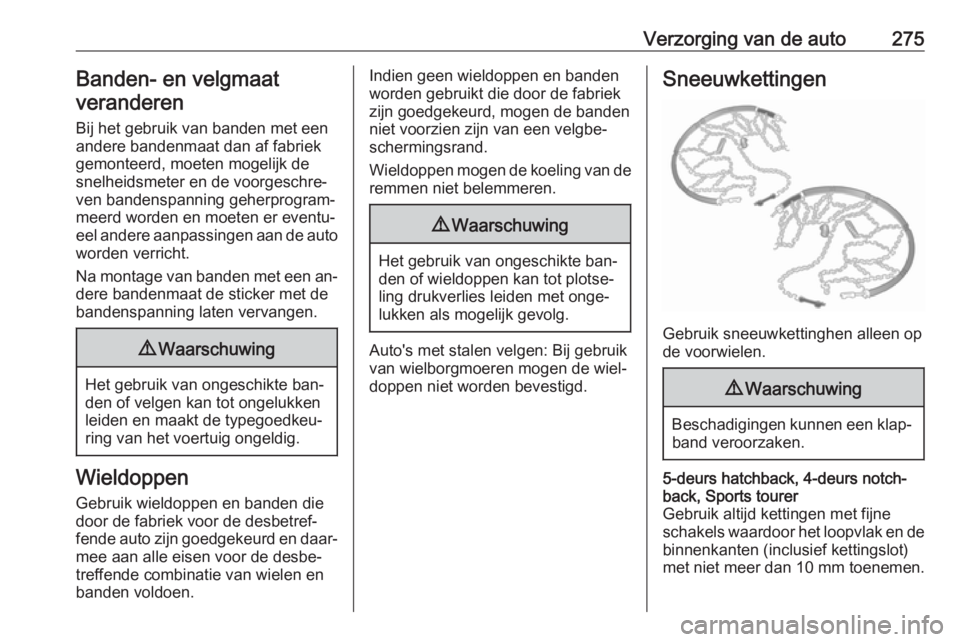

Verzorging van de auto275Banden- en velgmaatveranderen
Bij het gebruik van banden met een
andere bandenmaat dan af fabriek
gemonteerd, moeten mogelijk de
snelheidsmeter en de voorgeschre‐
ven bandenspanning geherprogram‐
meerd worden en moeten er eventu‐
eel andere aanpassingen aan de auto
worden verricht.
Na montage van banden met een an‐ dere bandenmaat de sticker met de
bandenspanning laten vervangen.9 Waarschuwing
Het gebruik van ongeschikte ban‐
den of velgen kan tot ongelukken
leiden en maakt de typegoedkeu‐
ring van het voertuig ongeldig.
Wieldoppen
Gebruik wieldoppen en banden die
door de fabriek voor de desbetref‐
fende auto zijn goedgekeurd en daar‐
mee aan alle eisen voor de desbe‐
treffende combinatie van wielen en
banden voldoen.
Indien geen wieldoppen en banden
worden gebruikt die door de fabriek
zijn goedgekeurd, mogen de banden
niet voorzien zijn van een velgbe‐
schermingsrand.
Wieldoppen mogen de koeling van de remmen niet belemmeren.9 Waarschuwing
Het gebruik van ongeschikte ban‐
den of wieldoppen kan tot plotse‐
ling drukverlies leiden met onge‐
lukken als mogelijk gevolg.
Auto's met stalen velgen: Bij gebruik van wielborgmoeren mogen de wiel‐
doppen niet worden bevestigd.
Sneeuwkettingen
Gebruik sneeuwkettinghen alleen op
de voorwielen.
9 Waarschuwing
Beschadigingen kunnen een klap‐
band veroorzaken.
5-deurs hatchback, 4-deurs notch‐back, Sports tourer
Gebruik altijd kettingen met fijne
schakels waardoor het loopvlak en de
binnenkanten (inclusief kettingslot)
met niet meer dan 10 mm toenemen.

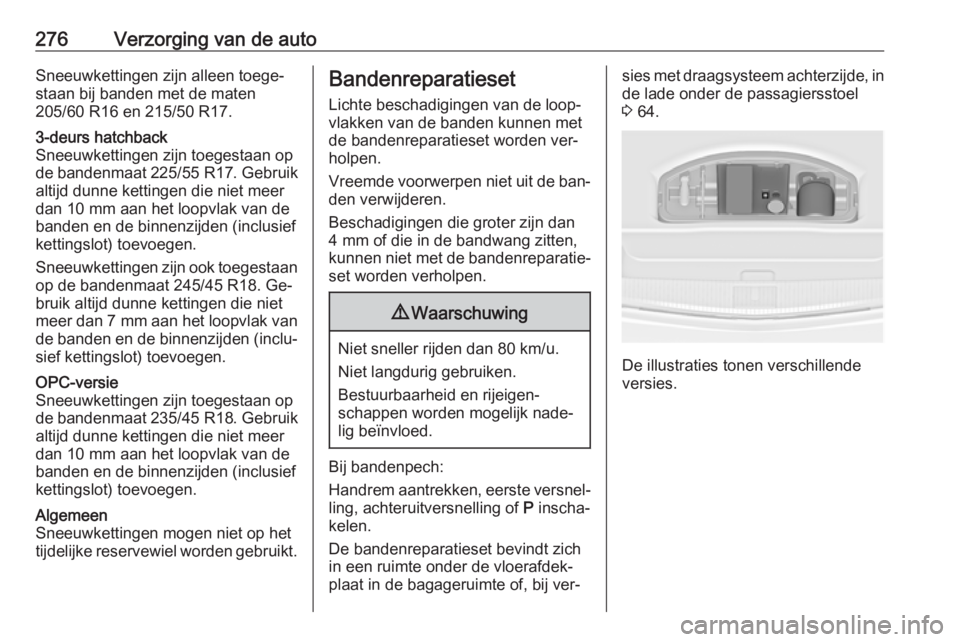

276Verzorging van de autoSneeuwkettingen zijn alleen toege‐
staan bij banden met de maten
205/60 R16 en 215/50 R17.3-deurs hatchback
Sneeuwkettingen zijn toegestaan op de bandenmaat 225/55 R17. Gebruik
altijd dunne kettingen die niet meer
dan 10 mm aan het loopvlak van de
banden en de binnenzijden (inclusief
kettingslot) toevoegen.
Sneeuwkettingen zijn ook toegestaan
op de bandenmaat 245/45 R18. Ge‐
bruik altijd dunne kettingen die niet
meer dan 7 mm aan het loopvlak van
de banden en de binnenzijden (inclu‐
sief kettingslot) toevoegen.OPC-versie
Sneeuwkettingen zijn toegestaan op de bandenmaat 235/45 R18. Gebruik
altijd dunne kettingen die niet meer
dan 10 mm aan het loopvlak van de
banden en de binnenzijden (inclusief
kettingslot) toevoegen.Algemeen
Sneeuwkettingen mogen niet op het
tijdelijke reservewiel worden gebruikt.Bandenreparatieset
Lichte beschadigingen van de loop‐
vlakken van de banden kunnen met
de bandenreparatieset worden ver‐
holpen.
Vreemde voorwerpen niet uit de ban‐
den verwijderen.
Beschadigingen die groter zijn dan
4 mm of die in de bandwang zitten,
kunnen niet met de bandenreparatie‐ set worden verholpen.9 Waarschuwing
Niet sneller rijden dan 80 km/u.
Niet langdurig gebruiken.
Bestuurbaarheid en rijeigen‐
schappen worden mogelijk nade‐
lig beïnvloed.
Bij bandenpech:
Handrem aantrekken, eerste versnel‐ ling, achteruitversnelling of P inscha‐
kelen.
De bandenreparatieset bevindt zich in een ruimte onder de vloerafdek‐plaat in de bagageruimte of, bij ver‐
sies met draagsysteem achterzijde, in
de lade onder de passagiersstoel
3 64.
De illustraties tonen verschillende
versies.

Verzorging van de auto277

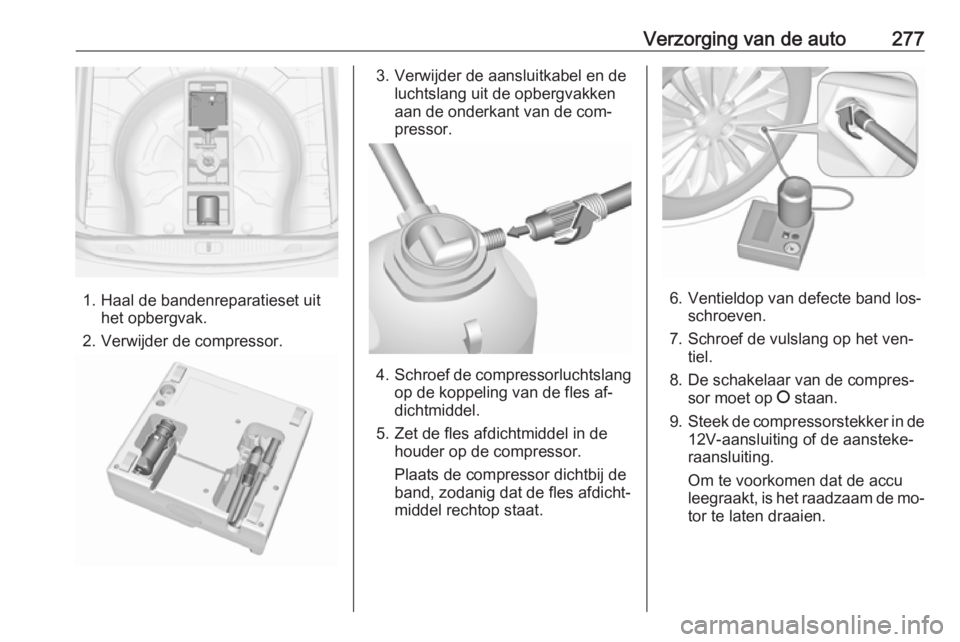

1. Haal de bandenreparatieset uithet opbergvak.
2. Verwijder de compressor.
3. Verwijder de aansluitkabel en de luchtslang uit de opbergvakken
aan de onderkant van de com‐
pressor.
4. Schroef de compressorluchtslang
op de koppeling van de fles af‐
dichtmiddel.
5. Zet de fles afdichtmiddel in de houder op de compressor.
Plaats de compressor dichtbij de band, zodanig dat de fles afdicht‐
middel rechtop staat.
6. Ventieldop van defecte band los‐ schroeven.
7. Schroef de vulslang op het ven‐ tiel.
8. De schakelaar van de compres‐ sor moet op J staan.
9. Steek de compressorstekker in de
12V-aansluiting of de aansteke‐
raansluiting.
Om te voorkomen dat de accu
leegraakt, is het raadzaam de mo‐
tor te laten draaien.

278Verzorging van de auto

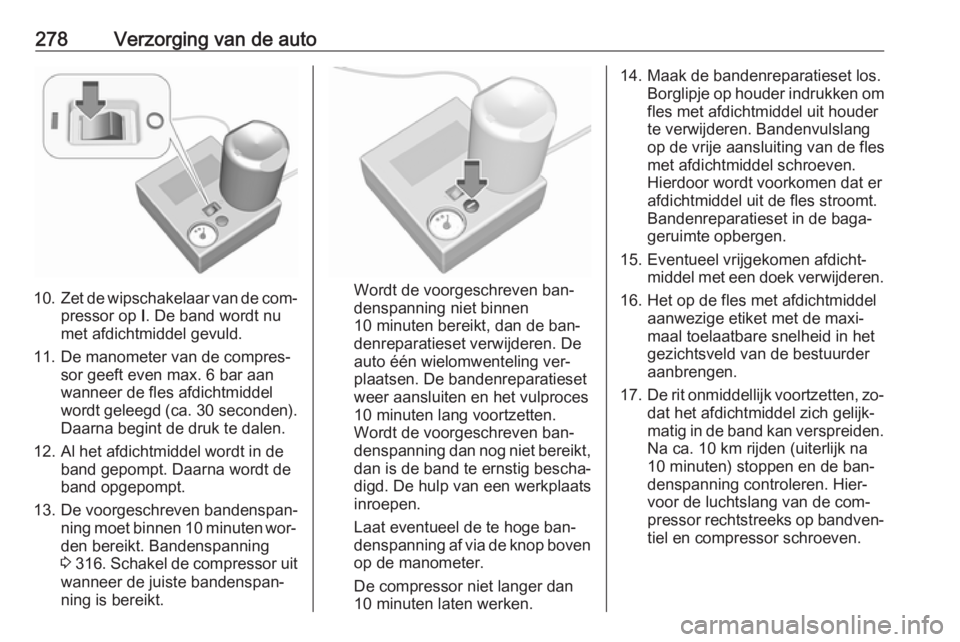

10.Zet de wipschakelaar van de com‐
pressor op I. De band wordt nu
met afdichtmiddel gevuld.
11. De manometer van de compres‐ sor geeft even max. 6 bar aan
wanneer de fles afdichtmiddel
wordt geleegd (ca. 30 seconden).
Daarna begint de druk te dalen.
12. Al het afdichtmiddel wordt in de band gepompt. Daarna wordt de
band opgepompt.
13. De voorgeschreven bandenspan‐ ning moet binnen 10 minuten wor‐
den bereikt. Bandenspanning
3 316 . Schakel de compressor uit
wanneer de juiste bandenspan‐
ning is bereikt.Wordt de voorgeschreven ban‐
denspanning niet binnen
10 minuten bereikt, dan de ban‐
denreparatieset verwijderen. De
auto één wielomwenteling ver‐
plaatsen. De bandenreparatieset
weer aansluiten en het vulproces
10 minuten lang voortzetten.
Wordt de voorgeschreven ban‐
denspanning dan nog niet bereikt,
dan is de band te ernstig bescha‐
digd. De hulp van een werkplaats
inroepen.
Laat eventueel de te hoge ban‐
denspanning af via de knop boven
op de manometer.
De compressor niet langer dan
10 minuten laten werken.
14. Maak de bandenreparatieset los. Borglipje op houder indrukken omfles met afdichtmiddel uit houder
te verwijderen. Bandenvulslang
op de vrije aansluiting van de fles
met afdichtmiddel schroeven.
Hierdoor wordt voorkomen dat er
afdichtmiddel uit de fles stroomt.
Bandenreparatieset in de baga‐
geruimte opbergen.
15. Eventueel vrijgekomen afdicht‐ middel met een doek verwijderen.
16. Het op de fles met afdichtmiddel aanwezige etiket met de maxi‐
maal toelaatbare snelheid in het
gezichtsveld van de bestuurder
aanbrengen.
17. De rit onmiddellijk voortzetten, zo‐
dat het afdichtmiddel zich gelijk‐
matig in de band kan verspreiden. Na ca. 10 km rijden (uiterlijk na
10 minuten) stoppen en de ban‐
denspanning controleren. Hier‐
voor de luchtslang van de com‐
pressor rechtstreeks op bandven‐
tiel en compressor schroeven.
