OPEL ASTRA J 2016 Instruktionsbok

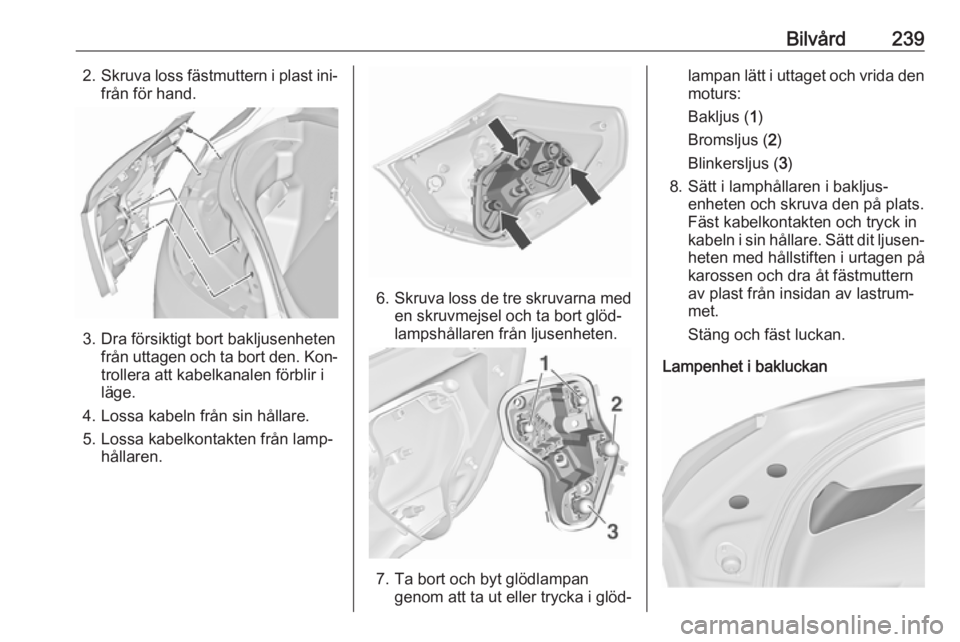

Bilvård2392.Skruva loss fästmuttern i plast ini‐
från för hand.
3. Dra försiktigt bort bakljusenheten från uttagen och ta bort den. Kon‐
trollera att kabelkanalen förblir i
läge.
4. Lossa kabeln från sin hållare. 5. Lossa kabelkontakten från lamp‐ hållaren.
6.Skruva loss de tre skruvarna med
en skruvmejsel och ta bort glöd‐
lampshållaren från ljusenheten.
7. Ta bort och byt glödlampan genom att ta ut eller trycka i glöd‐
lampan lätt i uttaget och vrida den
moturs:
Bakljus ( 1)
Bromsljus ( 2)
Blinkersljus ( 3)
8. Sätt i lamphållaren i bakljus‐ enheten och skruva den på plats.
Fäst kabelkontakten och tryck in
kabeln i sin hållare. Sätt dit ljusen‐ heten med hållstiften i urtagen på
karossen och dra åt fästmuttern
av plast från insidan av lastrum‐
met.
Stäng och fäst luckan.
Lampenhet i bakluckan

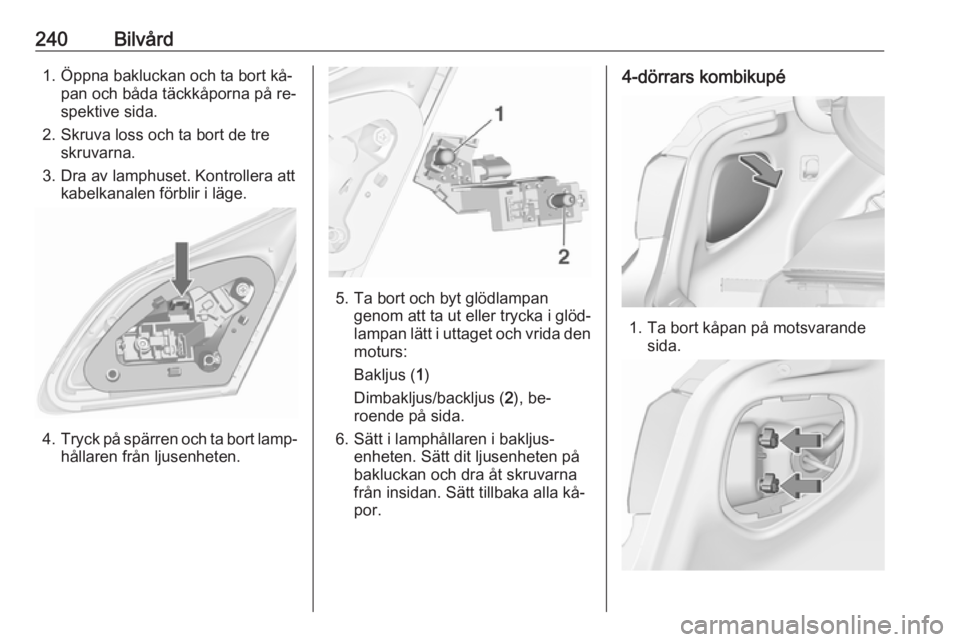

240Bilvård1. Öppna bakluckan och ta bort kå‐pan och båda täckkåporna på re‐
spektive sida.
2. Skruva loss och ta bort de tre skruvarna.
3. Dra av lamphuset. Kontrollera att kabelkanalen förblir i läge.
4.Tryck på spärren och ta bort lamp‐
hållaren från ljusenheten.
5. Ta bort och byt glödlampan genom att ta ut eller trycka i glöd‐
lampan lätt i uttaget och vrida den moturs:
Bakljus ( 1)
Dimbakljus/backljus ( 2), be‐
roende på sida.
6. Sätt i lamphållaren i bakljus‐ enheten. Sätt dit ljusenheten på
bakluckan och dra åt skruvarna
från insidan. Sätt tillbaka alla kå‐
por.
4-dörrars kombikupé
1. Ta bort kåpan på motsvarande sida.

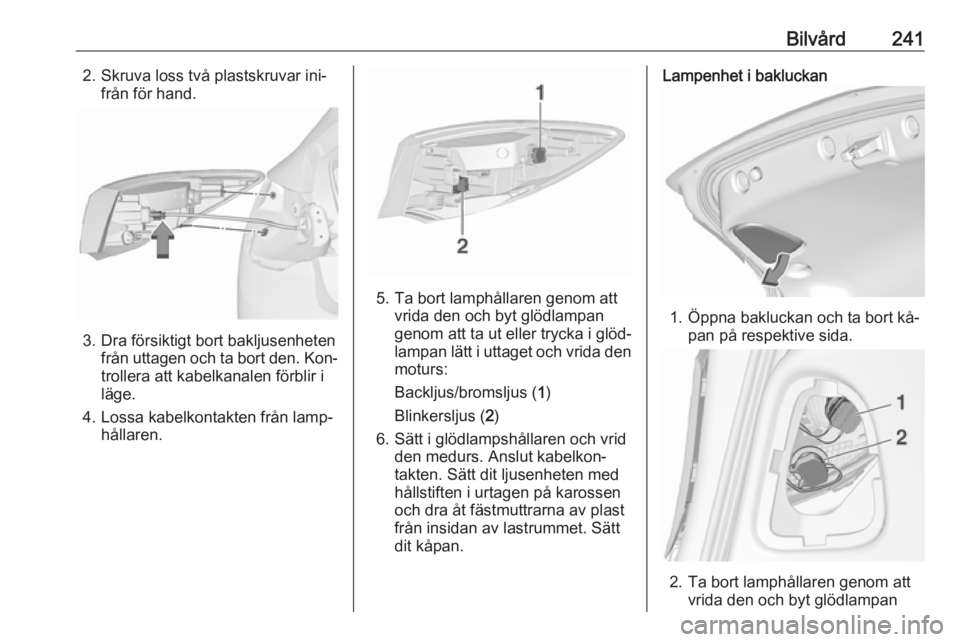

Bilvård2412. Skruva loss två plastskruvar ini‐från för hand.
3. Dra försiktigt bort bakljusenheten från uttagen och ta bort den. Kon‐
trollera att kabelkanalen förblir i
läge.
4. Lossa kabelkontakten från lamp‐ hållaren.
5. Ta bort lamphållaren genom attvrida den och byt glödlampan
genom att ta ut eller trycka i glöd‐
lampan lätt i uttaget och vrida den
moturs:
Backljus/bromsljus ( 1)
Blinkersljus ( 2)
6. Sätt i glödlampshållaren och vrid den medurs. Anslut kabelkon‐
takten. Sätt dit ljusenheten med
hållstiften i urtagen på karossen
och dra åt fästmuttrarna av plast
från insidan av lastrummet. Sätt
dit kåpan.
Lampenhet i bakluckan
1. Öppna bakluckan och ta bort kå‐ pan på respektive sida.
2. Ta bort lamphållaren genom attvrida den och byt glödlampan

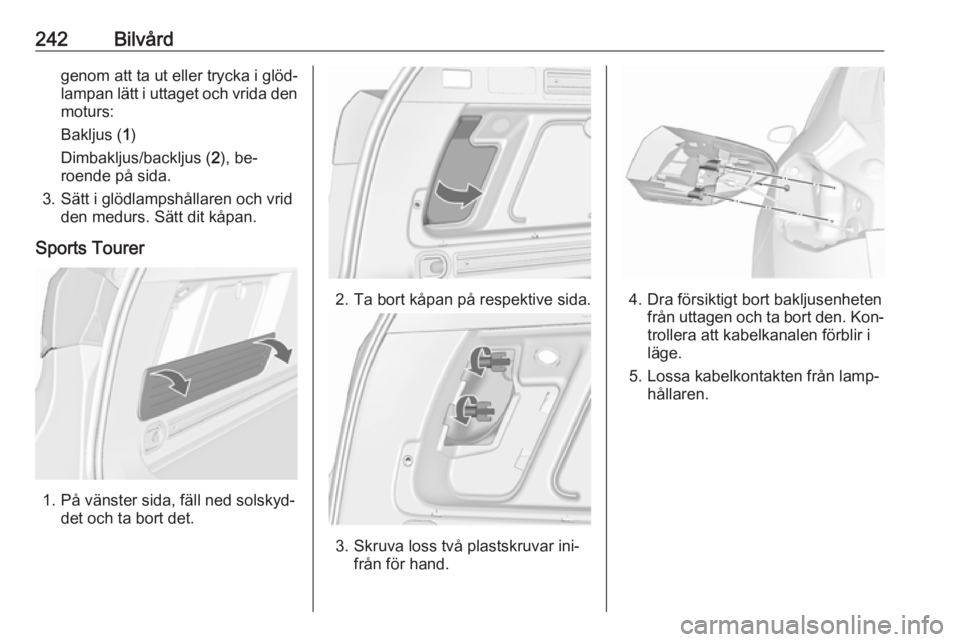

242Bilvårdgenom att ta ut eller trycka i glöd‐
lampan lätt i uttaget och vrida den
moturs:
Bakljus ( 1)
Dimbakljus/backljus ( 2), be‐
roende på sida.
3. Sätt i glödlampshållaren och vrid den medurs. Sätt dit kåpan.
Sports Tourer
1. På vänster sida, fäll ned solskyd‐ det och ta bort det.
2. Ta bort kåpan på respektive sida.
3. Skruva loss två plastskruvar ini‐
från för hand.
4. Dra försiktigt bort bakljusenhetenfrån uttagen och ta bort den. Kon‐
trollera att kabelkanalen förblir i
läge.
5. Lossa kabelkontakten från lamp‐ hållaren.

Bilvård243

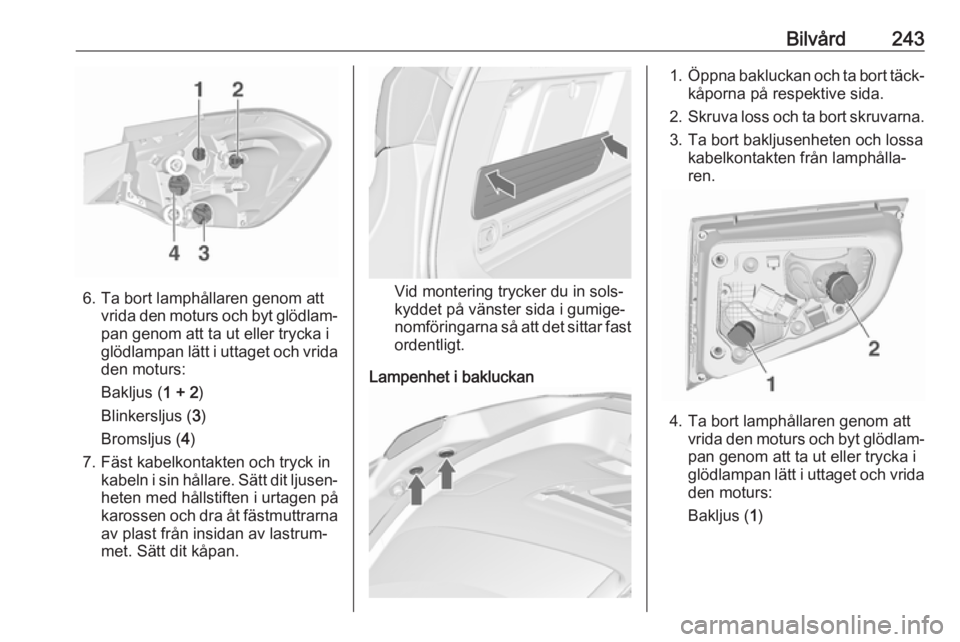

6. Ta bort lamphållaren genom attvrida den moturs och byt glödlam‐
pan genom att ta ut eller trycka i glödlampan lätt i uttaget och vrida den moturs:
Bakljus ( 1 + 2)
Blinkersljus ( 3)
Bromsljus ( 4)
7. Fäst kabelkontakten och tryck in kabeln i sin hållare. Sätt dit ljusen‐
heten med hållstiften i urtagen på
karossen och dra åt fästmuttrarna av plast från insidan av lastrum‐
met. Sätt dit kåpan.Vid montering trycker du in sols‐
kyddet på vänster sida i gumige‐
nomföringarna så att det sittar fast
ordentligt.
Lampenhet i bakluckan
1. Öppna bakluckan och ta bort täck‐
kåporna på respektive sida.
2. Skruva loss och ta bort skruvarna.
3. Ta bort bakljusenheten och lossa kabelkontakten från lamphålla‐
ren.
4. Ta bort lamphållaren genom att vrida den moturs och byt glödlam‐
pan genom att ta ut eller trycka i glödlampan lätt i uttaget och vrida den moturs:
Bakljus ( 1)

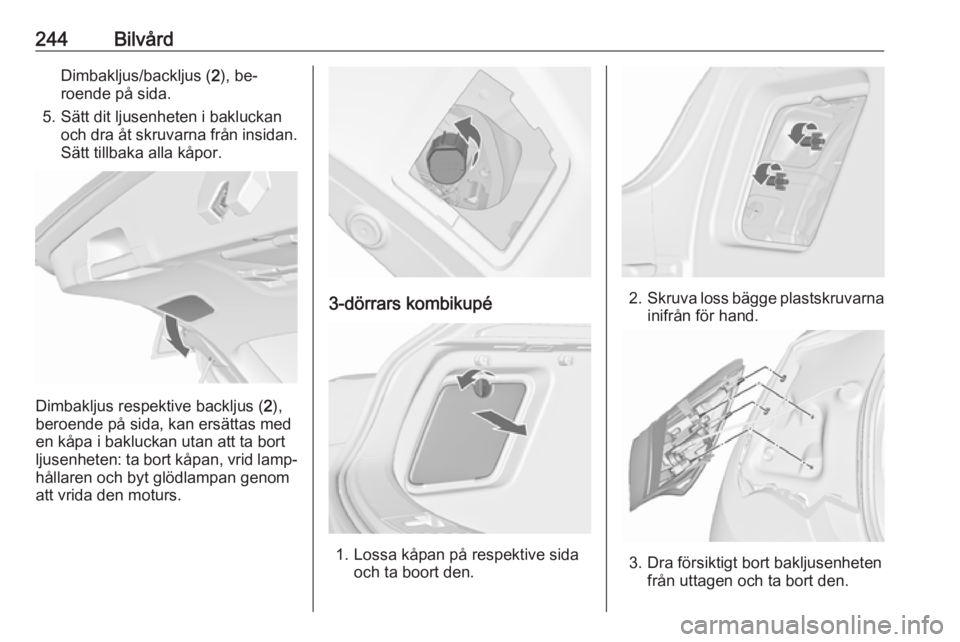

244BilvårdDimbakljus/backljus (2), be‐
roende på sida.
5. Sätt dit ljusenheten i bakluckan och dra åt skruvarna från insidan.
Sätt tillbaka alla kåpor.
Dimbakljus respektive backljus ( 2),
beroende på sida, kan ersättas med
en kåpa i bakluckan utan att ta bort ljusenheten: ta bort kåpan, vrid lamp‐ hållaren och byt glödlampan genom
att vrida den moturs.
3-dörrars kombikupé
1. Lossa kåpan på respektive sida och ta boort den.
2.Skruva loss bägge plastskruvarna
inifrån för hand.
3. Dra försiktigt bort bakljusenheten från uttagen och ta bort den.

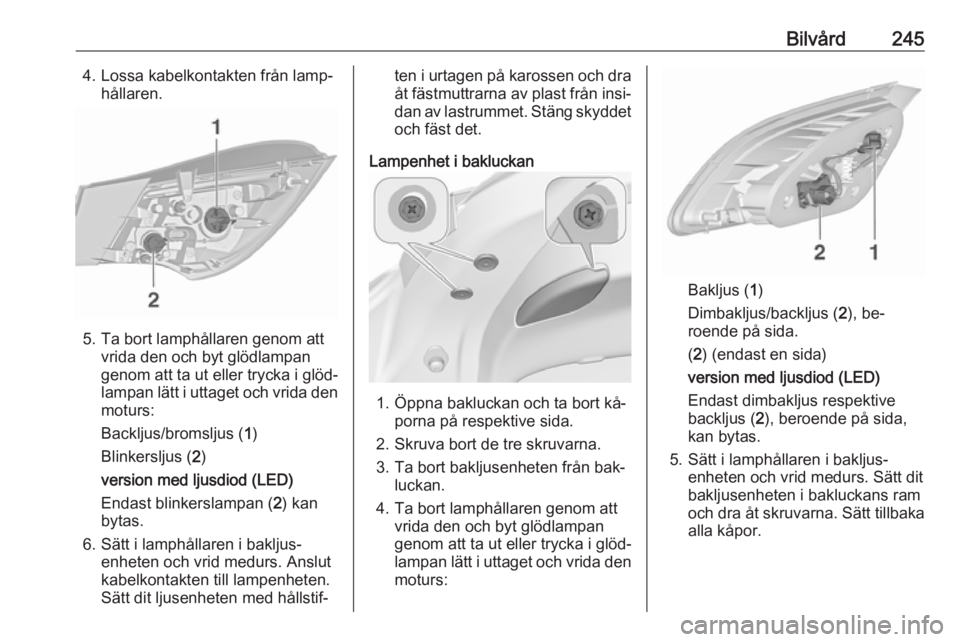

Bilvård2454. Lossa kabelkontakten från lamp‐hållaren.
5. Ta bort lamphållaren genom attvrida den och byt glödlampan
genom att ta ut eller trycka i glöd‐
lampan lätt i uttaget och vrida den
moturs:
Backljus/bromsljus ( 1)
Blinkersljus ( 2)
version med ljusdiod (LED)
Endast blinkerslampan ( 2) kan
bytas.
6. Sätt i lamphållaren i bakljus‐ enheten och vrid medurs. Anslut
kabelkontakten till lampenheten.
Sätt dit ljusenheten med hållstif‐
ten i urtagen på karossen och dra
åt fästmuttrarna av plast från insi‐ dan av lastrummet. Stäng skyddet
och fäst det.
Lampenhet i bakluckan
1. Öppna bakluckan och ta bort kå‐ porna på respektive sida.
2. Skruva bort de tre skruvarna.
3. Ta bort bakljusenheten från bak‐ luckan.
4. Ta bort lamphållaren genom att vrida den och byt glödlampan
genom att ta ut eller trycka i glöd‐
lampan lätt i uttaget och vrida den
moturs:
Bakljus ( 1)
Dimbakljus/backljus ( 2), be‐
roende på sida.
( 2 ) (endast en sida)
version med ljusdiod (LED)
Endast dimbakljus respektive
backljus ( 2), beroende på sida,
kan bytas.
5. Sätt i lamphållaren i bakljus‐ enheten och vrid medurs. Sätt dit
bakljusenheten i bakluckans ram
och dra åt skruvarna. Sätt tillbaka alla kåpor.

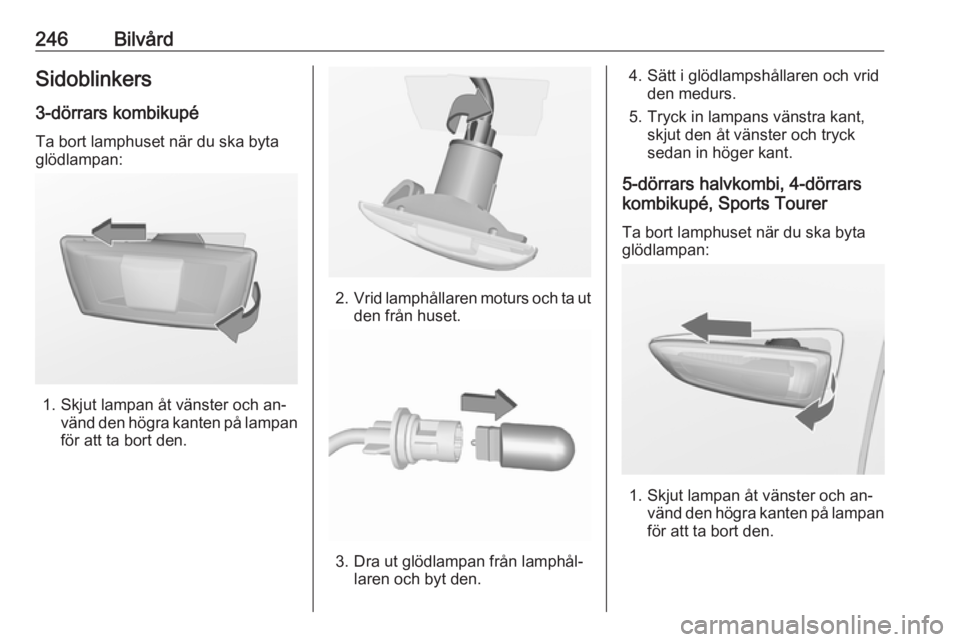

246BilvårdSidoblinkers
3-dörrars kombikupé Ta bort lamphuset när du ska byta
glödlampan:
1. Skjut lampan åt vänster och an‐ vänd den högra kanten på lampan
för att ta bort den.
2. Vrid lamphållaren moturs och ta ut
den från huset.
3. Dra ut glödlampan från lamphål‐ laren och byt den.
4. Sätt i glödlampshållaren och vrid den medurs.
5. Tryck in lampans vänstra kant, skjut den åt vänster och tryck
sedan in höger kant.
5-dörrars halvkombi, 4-dörrars
kombikupé, Sports Tourer
Ta bort lamphuset när du ska byta
glödlampan:
1. Skjut lampan åt vänster och an‐ vänd den högra kanten på lampan
för att ta bort den.

Bilvård247

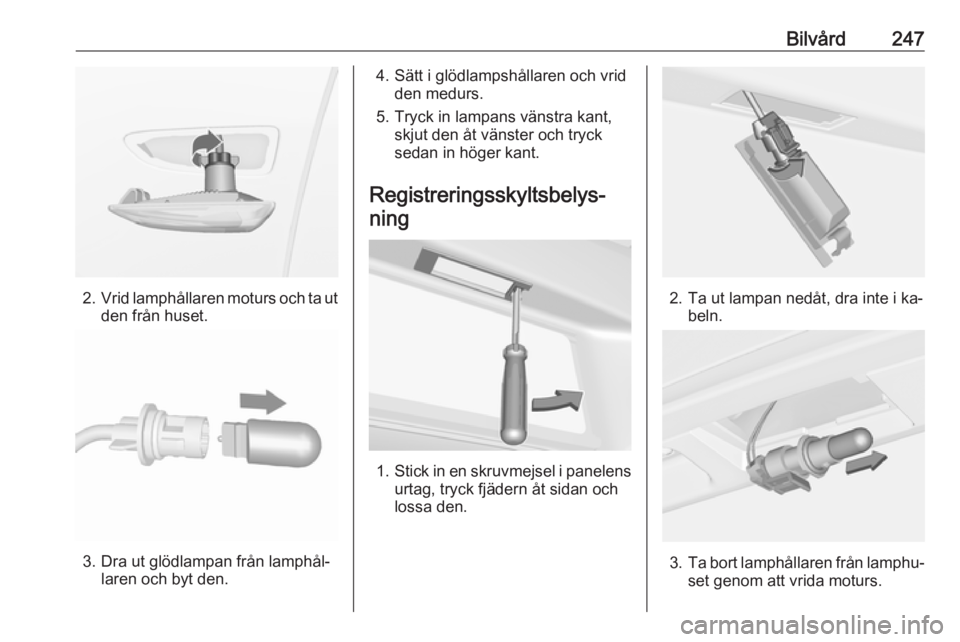

2.Vrid lamphållaren moturs och ta ut
den från huset.
3. Dra ut glödlampan från lamphål‐ laren och byt den.
4. Sätt i glödlampshållaren och vridden medurs.
5. Tryck in lampans vänstra kant, skjut den åt vänster och tryck
sedan in höger kant.
Registreringsskyltsbelys‐ ning
1. Stick in en skruvmejsel i panelens
urtag, tryck fjädern åt sidan och
lossa den.
2. Ta ut lampan nedåt, dra inte i ka‐ beln.
3. Ta bort lamphållaren från lamphu‐
set genom att vrida moturs.

248Bilvård4. Dra ut glödlampan från lamphål‐laren och byt den.
5. Sätt in lamphållaren i lamphuset och vrid medurs.
6. Sätt in lampan i stötfångaren tills den snäpps fast.
Kupébelysning
Kupébelysning och läslampor Låt en verkstad utföra lampbyte.
Lastrumsbelysning
Låt en verkstad utföra lampbyte.
Instrumentpanelbelysning
Låt en verkstad utföra lampbyte.Elsystem
Säkringar Utför bytet enligt texten på den de‐
fekta säkringen.
Det finns tre säkringshållare i bilen: ● till vänster framtill i motorrummet
● i vänsterstyrda bilar, i kupén bakom förvaringsfacket eller, i
högerstyrda bilar, bakom
handskfacket
● bakom ett skydd på vänster sida av lastutrymmet
Innan en säkring byts ut, koppla från
strömkretsen med resp. strömställare resp. koppla från tändningen.
En defekt säkring känns igen på att
smälttråden har gått av. Byt inte säk‐
ringen förrän orsaken till felet har åt‐
gärdats.
Vissa funktioner kan vara säkrade
genom flera säkringar.
Säkringar kan också vara insatta utan
att funktionen finns.
Utdragningsverktyg för säkringar
Det finns ett utdragningsverktyg försäkringar i säkringshållaren i motor‐rummet.
