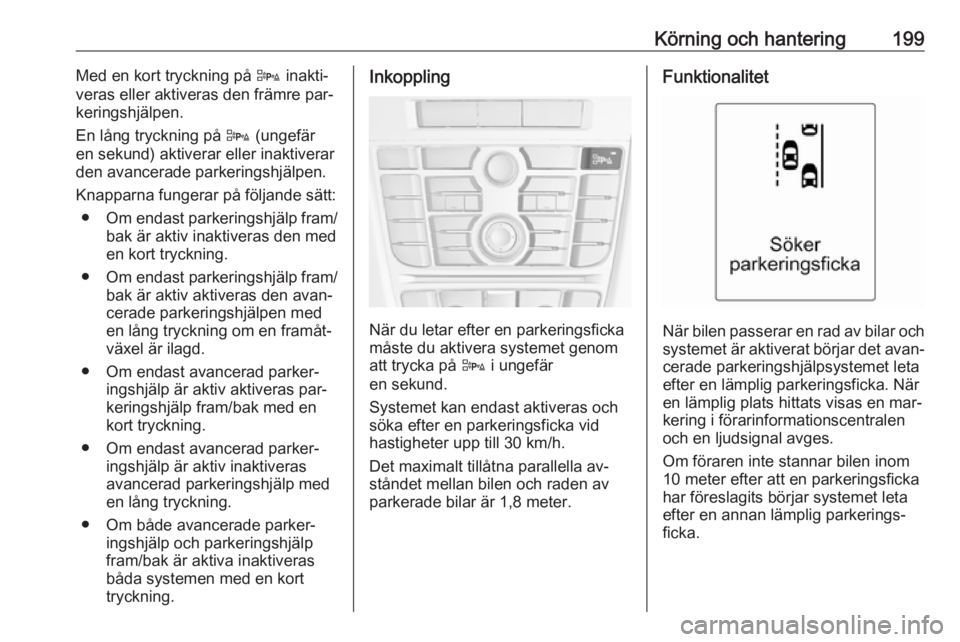

Körning och hantering199Med en kort tryckning på D inakti‐
veras eller aktiveras den främre par‐
keringshjälpen.
En lång tryckning på D (ungefär
en sekund) aktiverar eller inaktiverar
den avancerade parkeringshjälpen.
Knapparna fungerar på följande sätt: ● Om endast parkeringshjälp fram/
bak är aktiv inaktiveras den med
en kort tryckning.
● Om endast parkeringshjälp fram/
bak är aktiv aktiveras den avan‐ cerade parkeringshjälpen med
en lång tryckning om en framåt‐
växel är ilagd.
● Om endast avancerad parker‐ ingshjälp är aktiv aktiveras par‐
keringshjälp fram/bak med en
kort tryckning.
● Om endast avancerad parker‐ ingshjälp är aktiv inaktiveras
avancerad parkeringshjälp med
en lång tryckning.
● Om både avancerade parker‐ ingshjälp och parkeringshjälp
fram/bak är aktiva inaktiveras
båda systemen med en kort
tryckning.Inkoppling
När du letar efter en parkeringsficka
måste du aktivera systemet genom
att trycka på D i ungefär
en sekund.
Systemet kan endast aktiveras och söka efter en parkeringsficka vid
hastigheter upp till 30 km/h.
Det maximalt tillåtna parallella av‐
ståndet mellan bilen och raden av
parkerade bilar är 1,8 meter.
Funktionalitet
När bilen passerar en rad av bilar och
systemet är aktiverat börjar det avan‐ cerade parkeringshjälpsystemet leta
efter en lämplig parkeringsficka. När
en lämplig plats hittats visas en mar‐
kering i förarinformationscentralen och en ljudsignal avges.
Om föraren inte stannar bilen inom
10 meter efter att en parkeringsficka
har föreslagits börjar systemet leta
efter en annan lämplig parkerings‐
ficka.

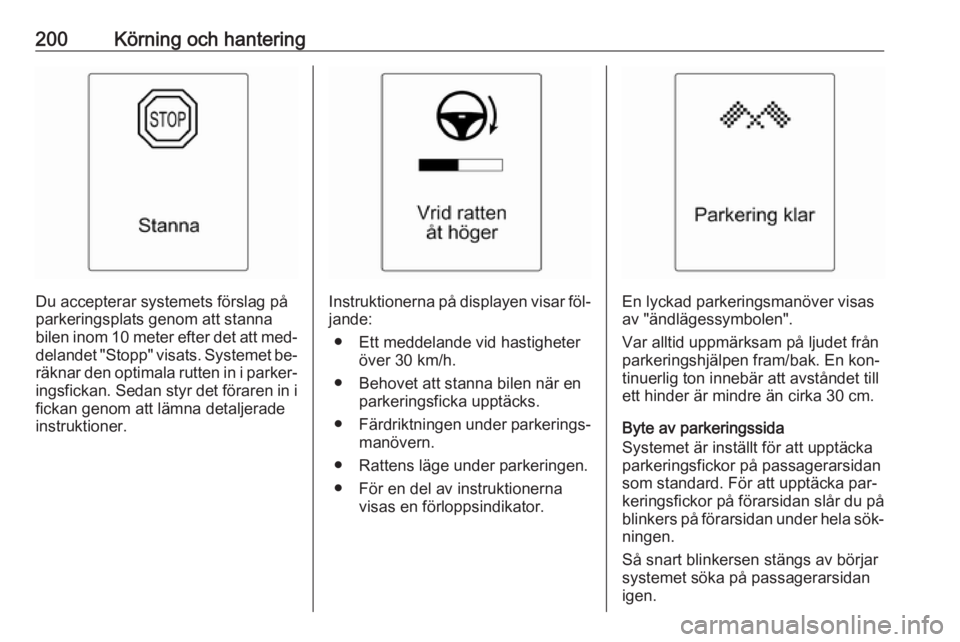

200Körning och hantering
Du accepterar systemets förslag på
parkeringsplats genom att stanna
bilen inom 10 meter efter det att med‐ delandet "Stopp" visats. Systemet be‐ räknar den optimala rutten in i parker‐ingsfickan. Sedan styr det föraren in i
fickan genom att lämna detaljerade
instruktioner.Instruktionerna på displayen visar föl‐
jande:
● Ett meddelande vid hastigheter över 30 km/h.
● Behovet att stanna bilen när en parkeringsficka upptäcks.
● Färdriktningen under parkerings‐
manövern.
● Rattens läge under parkeringen.
● För en del av instruktionerna visas en förloppsindikator.En lyckad parkeringsmanöver visas
av "ändlägessymbolen".
Var alltid uppmärksam på ljudet från
parkeringshjälpen fram/bak. En kon‐
tinuerlig ton innebär att avståndet till
ett hinder är mindre än cirka 30 cm.
Byte av parkeringssida
Systemet är inställt för att upptäcka
parkeringsfickor på passagerarsidan
som standard. För att upptäcka par‐
keringsfickor på förarsidan slår du på
blinkers på förarsidan under hela sök‐ ningen.
Så snart blinkersen stängs av börjar
systemet söka på passagerarsidan igen.

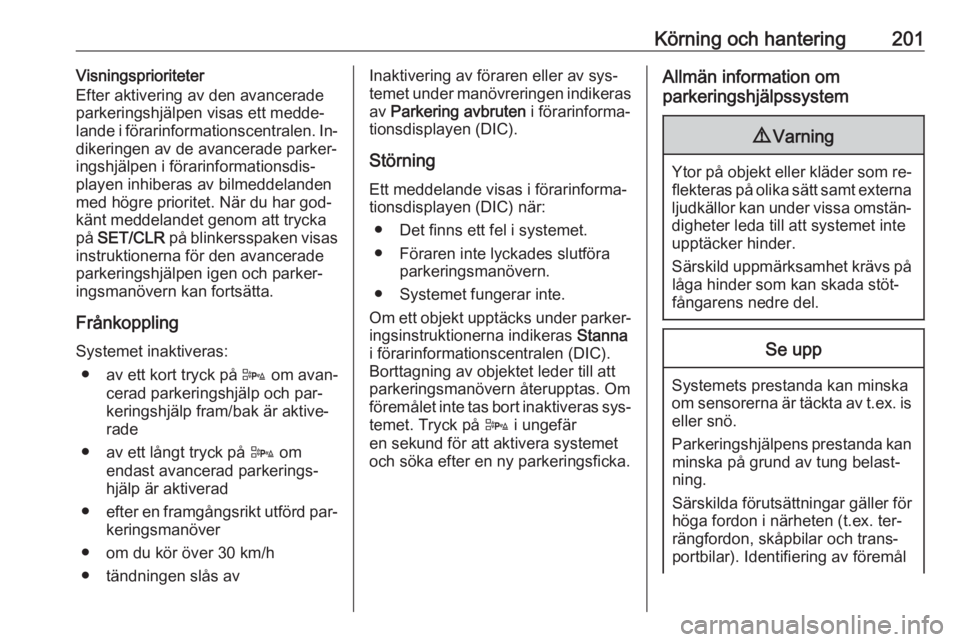

Körning och hantering201Visningsprioriteter
Efter aktivering av den avancerade
parkeringshjälpen visas ett medde‐
lande i förarinformationscentralen. In‐
dikeringen av de avancerade parker‐
ingshjälpen i förarinformationsdis‐
playen inhiberas av bilmeddelanden
med högre prioritet. När du har god‐ känt meddelandet genom att trycka
på SET/CLR på blinkersspaken visas
instruktionerna för den avancerade
parkeringshjälpen igen och parker‐
ingsmanövern kan fortsätta.
Frånkoppling Systemet inaktiveras: ● av ett kort tryck på D om avan‐
cerad parkeringshjälp och par‐
keringshjälp fram/bak är aktive‐
rade
● av ett långt tryck på D om
endast avancerad parkerings‐
hjälp är aktiverad
● efter en framgångsrikt utförd par‐
keringsmanöver
● om du kör över 30 km/h
● tändningen slås avInaktivering av föraren eller av sys‐
temet under manövreringen indikeras
av Parkering avbruten i förarinforma‐
tionsdisplayen (DIC).
Störning
Ett meddelande visas i förarinforma‐
tionsdisplayen (DIC) när:
● Det finns ett fel i systemet.
● Föraren inte lyckades slutföra parkeringsmanövern.
● Systemet fungerar inte.
Om ett objekt upptäcks under parker‐ ingsinstruktionerna indikeras Stanna
i förarinformationscentralen (DIC). Borttagning av objektet leder till att
parkeringsmanövern återupptas. Om
föremålet inte tas bort inaktiveras sys‐ temet. Tryck på D i ungefär
en sekund för att aktivera systemet
och söka efter en ny parkeringsficka.Allmän information om
parkeringshjälpssystem9 Varning
Ytor på objekt eller kläder som re‐
flekteras på olika sätt samt externa
ljudkällor kan under vissa omstän‐
digheter leda till att systemet inte
upptäcker hinder.
Särskild uppmärksamhet krävs på låga hinder som kan skada stöt‐fångarens nedre del.
Se upp
Systemets prestanda kan minska
om sensorerna är täckta av t.ex. is
eller snö.
Parkeringshjälpens prestanda kan minska på grund av tung belast‐
ning.
Särskilda förutsättningar gäller för
höga fordon i närheten (t.ex. ter‐
rängfordon, skåpbilar och trans‐
portbilar). Identifiering av föremål

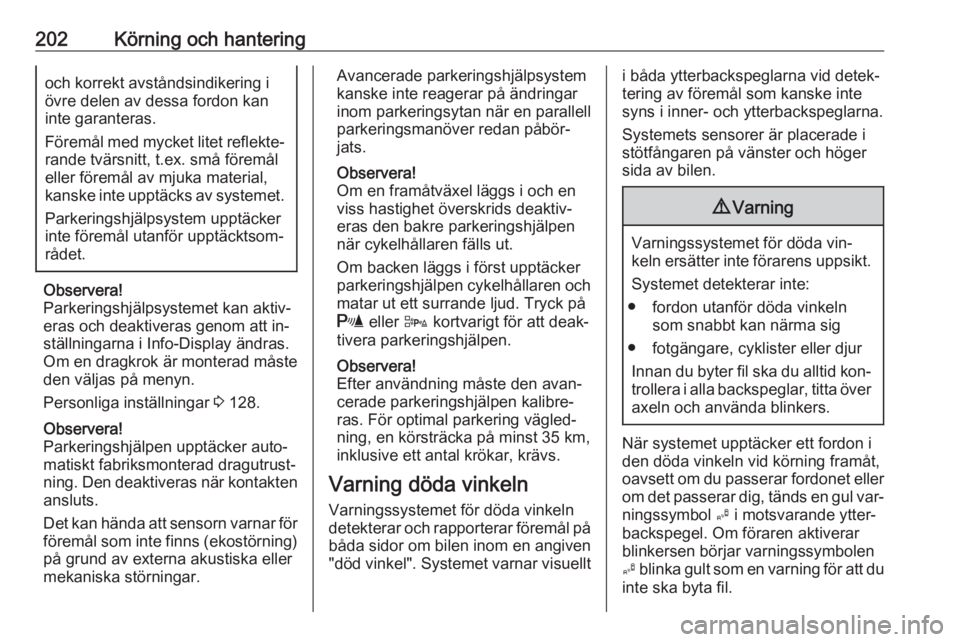

202Körning och hanteringoch korrekt avståndsindikering i
övre delen av dessa fordon kan
inte garanteras.
Föremål med mycket litet reflekte‐ rande tvärsnitt, t.ex. små föremål
eller föremål av mjuka material,
kanske inte upptäcks av systemet.
Parkeringshjälpsystem upptäcker
inte föremål utanför upptäcktsom‐
rådet.
Observera!
Parkeringshjälpsystemet kan aktiv‐ eras och deaktiveras genom att in‐
ställningarna i Info-Display ändras.
Om en dragkrok är monterad måste
den väljas på menyn.
Personliga inställningar 3 128.
Observera!
Parkeringshjälpen upptäcker auto‐ matiskt fabriksmonterad dragutrust‐
ning. Den deaktiveras när kontakten ansluts.
Det kan hända att sensorn varnar för
föremål som inte finns (ekostörning) på grund av externa akustiska eller
mekaniska störningar.
Avancerade parkeringshjälpsystem
kanske inte reagerar på ändringar
inom parkeringsytan när en parallell
parkeringsmanöver redan påbör‐
jats.
Observera!
Om en framåtväxel läggs i och en
viss hastighet överskrids deaktiv‐
eras den bakre parkeringshjälpen
när cykelhållaren fälls ut.
Om backen läggs i först upptäcker
parkeringshjälpen cykelhållaren och
matar ut ett surrande ljud. Tryck på
r eller D kortvarigt för att deak‐
tivera parkeringshjälpen.
Observera!
Efter användning måste den avan‐ cerade parkeringshjälpen kalibre‐
ras. För optimal parkering vägled‐
ning, en körsträcka på minst 35 km,
inklusive ett antal krökar, krävs.
Varning döda vinkeln Varningssystemet för döda vinkeln
detekterar och rapporterar föremål på
båda sidor om bilen inom en angiven
"död vinkel". Systemet varnar visuellti båda ytterbackspeglarna vid detek‐
tering av föremål som kanske inte
syns i inner- och ytterbackspeglarna.
Systemets sensorer är placerade i
stötfångaren på vänster och höger
sida av bilen.9 Varning
Varningssystemet för döda vin‐
keln ersätter inte förarens uppsikt.
Systemet detekterar inte:
● fordon utanför döda vinkeln som snabbt kan närma sig
● fotgängare, cyklister eller djur Innan du byter fil ska du alltid kon‐trollera i alla backspeglar, titta över
axeln och använda blinkers.
När systemet upptäcker ett fordon i
den döda vinkeln vid körning framåt,
oavsett om du passerar fordonet eller
om det passerar dig, tänds en gul var‐ ningssymbol B i motsvarande ytter‐
backspegel. Om föraren aktiverar
blinkersen börjar varningssymbolen
B blinka gult som en varning för att du
inte ska byta fil.

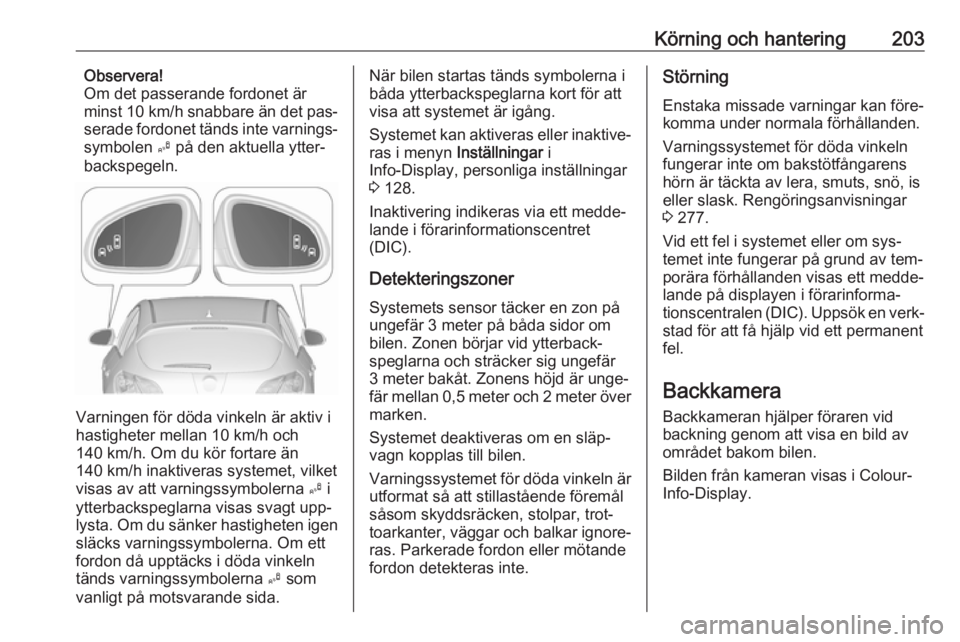

Körning och hantering203Observera!
Om det passerande fordonet är
minst 10 km/h snabbare än det pas‐
serade fordonet tänds inte varnings‐ symbolen B på den aktuella ytter‐
backspegeln.
Varningen för döda vinkeln är aktiv i
hastigheter mellan 10 km/h och
140 km/h. Om du kör fortare än
140 km/h inaktiveras systemet, vilket
visas av att varningssymbolerna B i
ytterbackspeglarna visas svagt upp‐ lysta. Om du sänker hastigheten igen
släcks varningssymbolerna. Om ett
fordon då upptäcks i döda vinkeln
tänds varningssymbolerna B som
vanligt på motsvarande sida.
När bilen startas tänds symbolerna i
båda ytterbackspeglarna kort för att
visa att systemet är igång.
Systemet kan aktiveras eller inaktive‐ ras i menyn Inställningar i
Info-Display, personliga inställningar 3 128.
Inaktivering indikeras via ett medde‐
lande i förarinformationscentret
(DIC).
Detekteringszoner Systemets sensor täcker en zon på
ungefär 3 meter på båda sidor om bilen. Zonen börjar vid ytterback‐
speglarna och sträcker sig ungefär
3 meter bakåt. Zonens höjd är unge‐
fär mellan 0,5 meter och 2 meter över marken.
Systemet deaktiveras om en släp‐
vagn kopplas till bilen.
Varningssystemet för döda vinkeln är utformat så att stillastående föremål
såsom skyddsräcken, stolpar, trot‐
toarkanter, väggar och balkar ignore‐
ras. Parkerade fordon eller mötande
fordon detekteras inte.Störning
Enstaka missade varningar kan före‐
komma under normala förhållanden.
Varningssystemet för döda vinkeln
fungerar inte om bakstötfångarens
hörn är täckta av lera, smuts, snö, is
eller slask. Rengöringsanvisningar
3 277.
Vid ett fel i systemet eller om sys‐ temet inte fungerar på grund av tem‐ porära förhållanden visas ett medde‐
lande på displayen i förarinforma‐
tionscentralen (DIC). Uppsök en verk‐
stad för att få hjälp vid ett permanent
fel.
Backkamera
Backkameran hjälper föraren vid
backning genom att visa en bild av
området bakom bilen.
Bilden från kameran visas i Colour-
Info-Display.

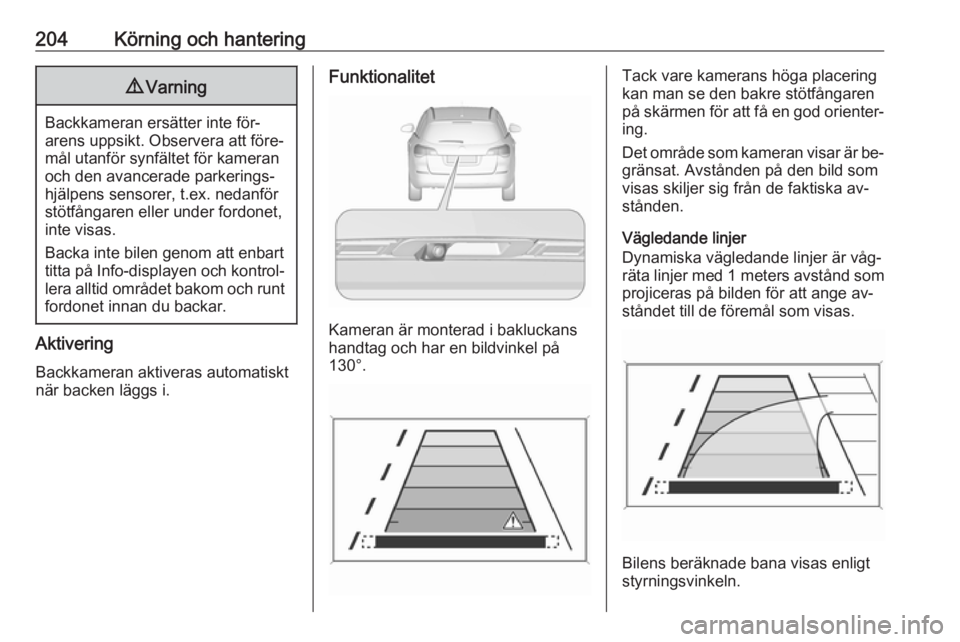

204Körning och hantering9Varning
Backkameran ersätter inte för‐
arens uppsikt. Observera att före‐
mål utanför synfältet för kameran
och den avancerade parkerings‐
hjälpens sensorer, t.ex. nedanför
stötfångaren eller under fordonet, inte visas.
Backa inte bilen genom att enbart
titta på Info-displayen och kontrol‐ lera alltid området bakom och runt
fordonet innan du backar.
Aktivering
Backkameran aktiveras automatiskt
när backen läggs i.
Funktionalitet
Kameran är monterad i bakluckans
handtag och har en bildvinkel på
130°.
Tack vare kamerans höga placering
kan man se den bakre stötfångaren
på skärmen för att få en god orienter‐ ing.
Det område som kameran visar är be‐
gränsat. Avstånden på den bild som
visas skiljer sig från de faktiska av‐
stånden.
Vägledande linjer
Dynamiska vägledande linjer är våg‐
räta linjer med 1 meters avstånd som
projiceras på bilden för att ange av‐
ståndet till de föremål som visas.
Bilens beräknade bana visas enligt
styrningsvinkeln.

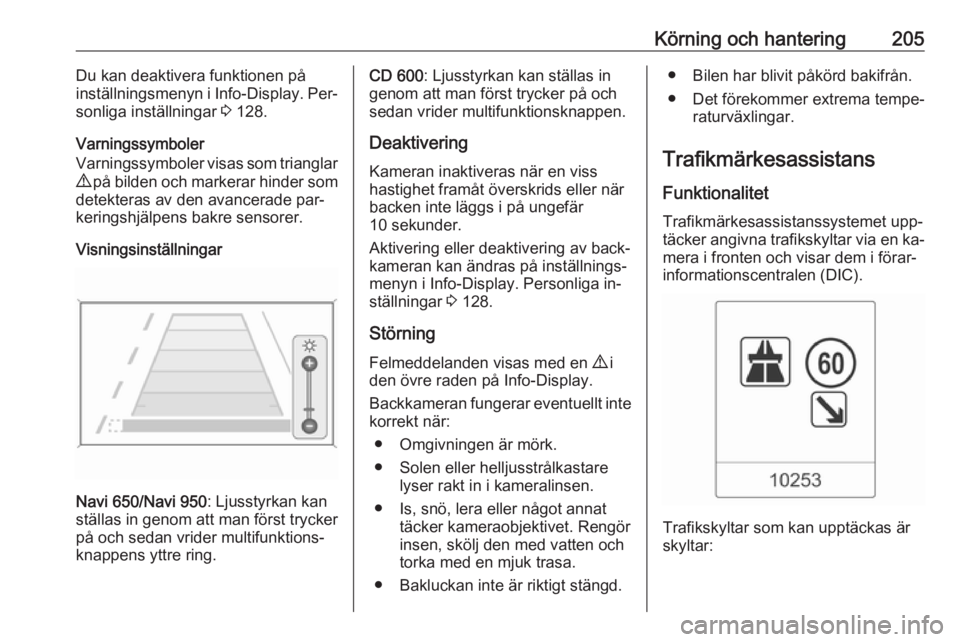

Körning och hantering205Du kan deaktivera funktionen på
inställningsmenyn i Info-Display. Per‐
sonliga inställningar 3 128.
Varningssymboler
Varningssymboler visas som trianglar
9 på bilden och markerar hinder som
detekteras av den avancerade par‐ keringshjälpens bakre sensorer.
Visningsinställningar
Navi 650/Navi 950 : Ljusstyrkan kan
ställas in genom att man först trycker
på och sedan vrider multifunktions‐
knappens yttre ring.
CD 600 : Ljusstyrkan kan ställas in
genom att man först trycker på och
sedan vrider multifunktionsknappen.
Deaktivering
Kameran inaktiveras när en viss
hastighet framåt överskrids eller när
backen inte läggs i på ungefär
10 sekunder.
Aktivering eller deaktivering av back‐
kameran kan ändras på inställnings‐
menyn i Info-Display. Personliga in‐
ställningar 3 128.
Störning
Felmeddelanden visas med en 9 i
den övre raden på Info-Display.
Backkameran fungerar eventuellt inte
korrekt när:
● Omgivningen är mörk.● Solen eller helljusstrålkastare lyser rakt in i kameralinsen.
● Is, snö, lera eller något annat täcker kameraobjektivet. Rengör
insen, skölj den med vatten och
torka med en mjuk trasa.
● Bakluckan inte är riktigt stängd.● Bilen har blivit påkörd bakifrån.
● Det förekommer extrema tempe‐ raturväxlingar.
Trafikmärkesassistans
Funktionalitet
Trafikmärkesassistanssystemet upp‐
täcker angivna trafikskyltar via en ka‐ mera i fronten och visar dem i förar‐
informationscentralen (DIC).
Trafikskyltar som kan upptäckas är
skyltar:

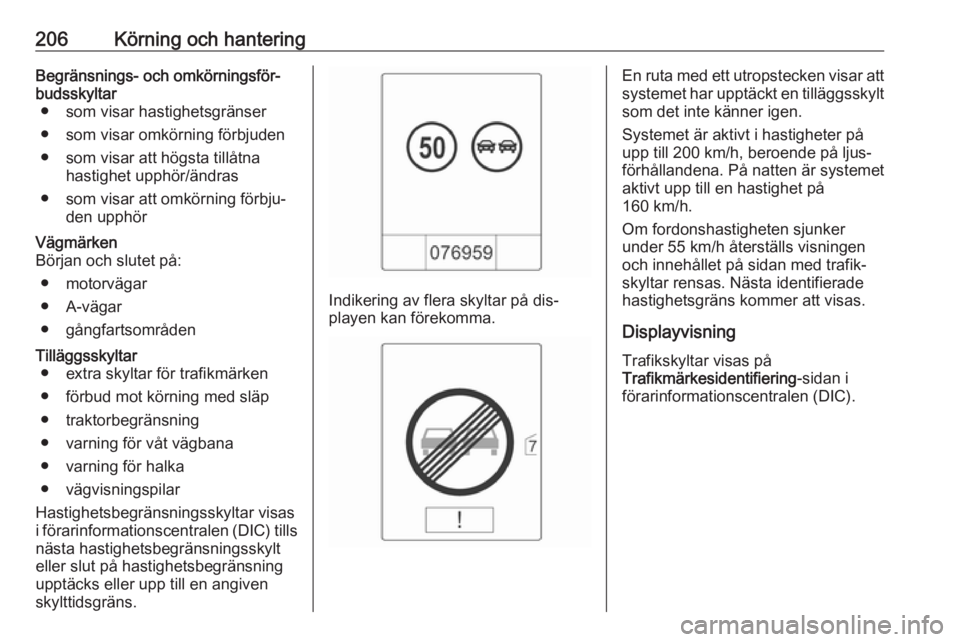

206Körning och hanteringBegränsnings- och omkörningsför‐
budsskyltar ● som visar hastighetsgränser
● som visar omkörning förbjuden
● som visar att högsta tillåtna hastighet upphör/ändras
● som visar att omkörning förbju‐ den upphörVägmärken
Början och slutet på:
● motorvägar
● A-vägar
● gångfartsområdenTilläggsskyltar ● extra skyltar för trafikmärken
● förbud mot körning med släp ● traktorbegränsning
● varning för våt vägbana
● varning för halka
● vägvisningspilar
Hastighetsbegränsningsskyltar visas
i förarinformationscentralen (DIC) tills nästa hastighetsbegränsningsskylt
eller slut på hastighetsbegränsning
upptäcks eller upp till en angiven
skylttidsgräns.
Indikering av flera skyltar på dis‐
playen kan förekomma.
En ruta med ett utropstecken visar att
systemet har upptäckt en tilläggsskylt
som det inte känner igen.
Systemet är aktivt i hastigheter på
upp till 200 km/h, beroende på ljus‐
förhållandena. På natten är systemet
aktivt upp till en hastighet på
160 km/h.
Om fordonshastigheten sjunker
under 55 km/h återställs visningen
och innehållet på sidan med trafik‐
skyltar rensas. Nästa identifierade
hastighetsgräns kommer att visas.
Displayvisning Trafikskyltar visas på
Trafikmärkesidentifiering -sidan i
förarinformationscentralen (DIC).

Körning och hantering207

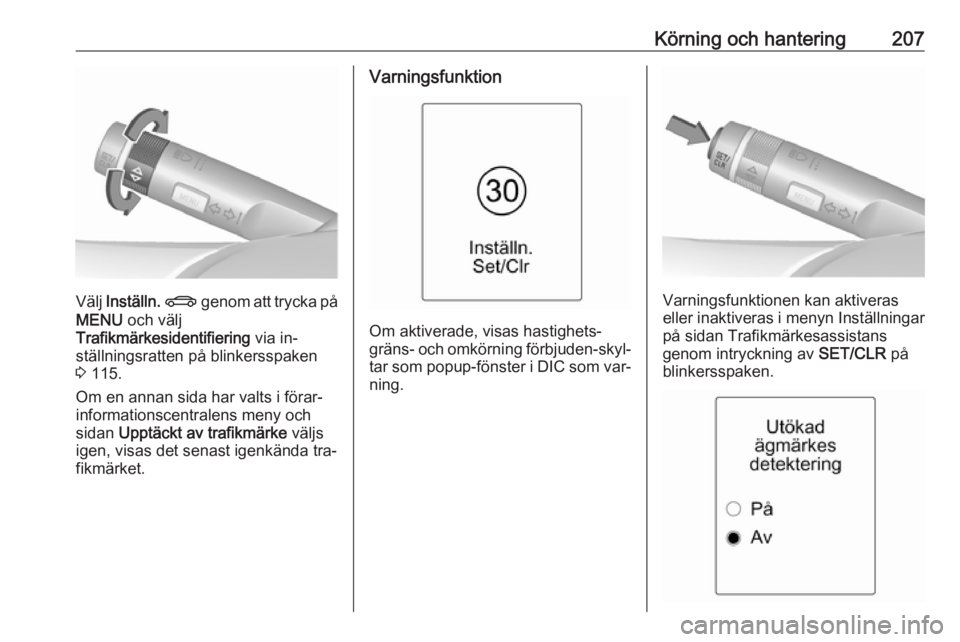

Välj Inställn. X genom att trycka på
MENU och välj
Trafikmärkesidentifiering via in‐
ställningsratten på blinkersspaken 3 115.
Om en annan sida har valts i förar‐
informationscentralens meny och
sidan Upptäckt av trafikmärke väljs
igen, visas det senast igenkända tra‐
fikmärket.
Varningsfunktion
Om aktiverade, visas hastighets‐
gräns- och omkörning förbjuden-skyl‐
tar som popup-fönster i DIC som var‐ ning.
Varningsfunktionen kan aktiveras
eller inaktiveras i menyn Inställningar på sidan Trafikmärkesassistans
genom intryckning av SET/CLR på
blinkersspaken.

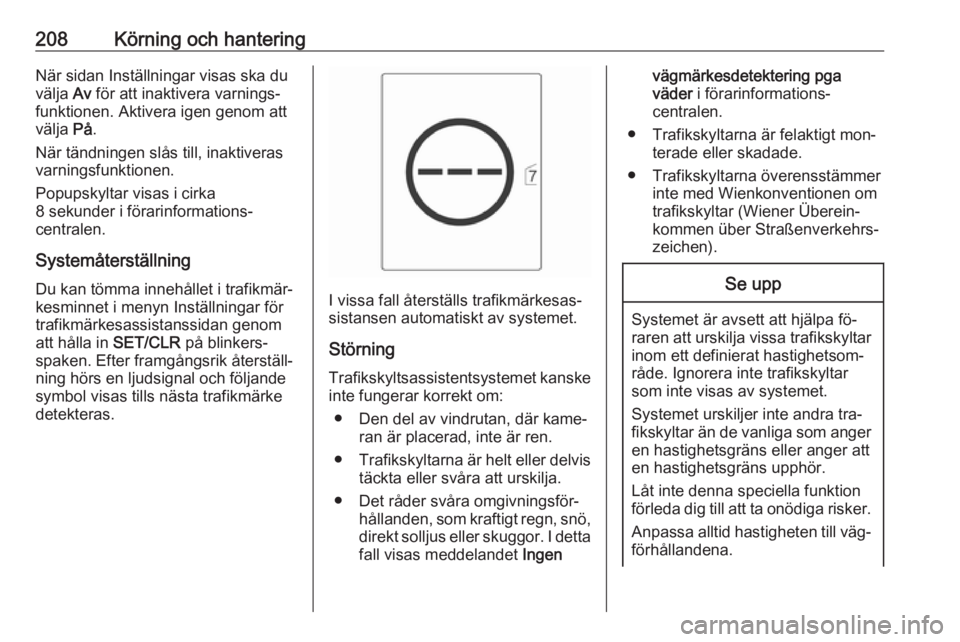

208Körning och hanteringNär sidan Inställningar visas ska du
välja Av för att inaktivera varnings‐
funktionen. Aktivera igen genom att
välja På.
När tändningen slås till, inaktiveras
varningsfunktionen.
Popupskyltar visas i cirka
8 sekunder i förarinformations‐
centralen.
Systemåterställning Du kan tömma innehållet i trafikmär‐
kesminnet i menyn Inställningar för trafikmärkesassistanssidan genomatt hålla in SET/CLR på blinkers‐
spaken. Efter framgångsrik återställ‐
ning hörs en ljudsignal och följande
symbol visas tills nästa trafikmärke
detekteras.
I vissa fall återställs trafikmärkesas‐
sistansen automatiskt av systemet.
Störning Trafikskyltsassistentsystemet kanske
inte fungerar korrekt om:
● Den del av vindrutan, där kame‐ ran är placerad, inte är ren.
● Trafikskyltarna är helt eller delvis
täckta eller svåra att urskilja.
● Det råder svåra omgivningsför‐ hållanden, som kraftigt regn, snö,direkt solljus eller skuggor. I detta
fall visas meddelandet Ingen
vägmärkesdetektering pga
väder i förarinformations‐
centralen.
● Trafikskyltarna är felaktigt mon‐ terade eller skadade.
● Trafikskyltarna överensstämmer inte med Wienkonventionen om
trafikskyltar (Wiener Überein‐
kommen über Straßenverkehrs‐
zeichen).Se upp
Systemet är avsett att hjälpa fö‐
raren att urskilja vissa trafikskyltar
inom ett definierat hastighetsom‐
råde. Ignorera inte trafikskyltar
som inte visas av systemet.
Systemet urskiljer inte andra tra‐
fikskyltar än de vanliga som anger en hastighetsgräns eller anger att
en hastighetsgräns upphör.
Låt inte denna speciella funktion
förleda dig till att ta onödiga risker.
Anpassa alltid hastigheten till väg‐
förhållandena.
