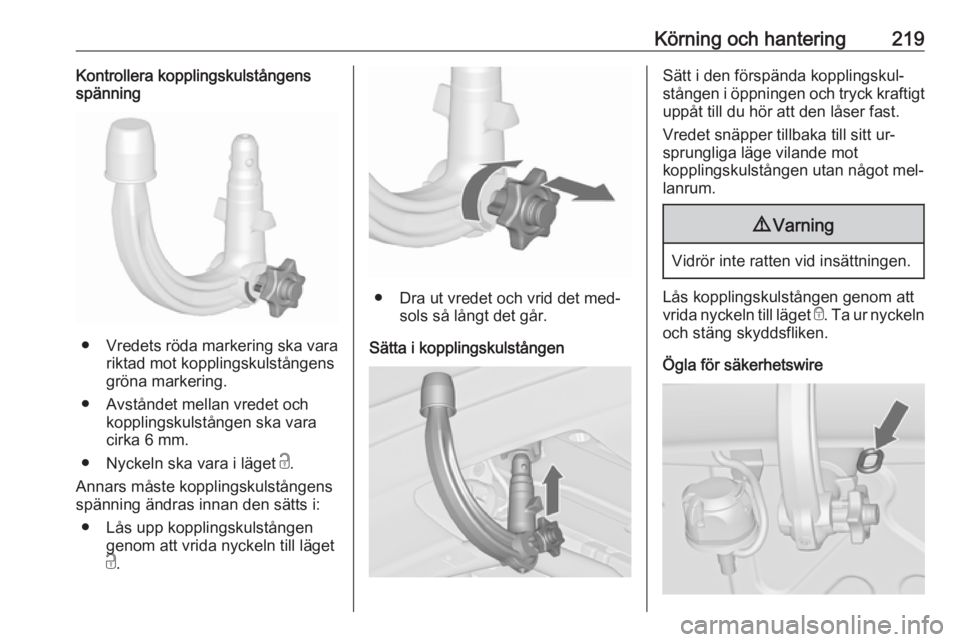

Körning och hantering219Kontrollera kopplingskulstångensspänning
● Vredets röda markering ska vara
riktad mot kopplingskulstångens
gröna markering.
● Avståndet mellan vredet och kopplingskulstången ska varacirka 6 mm.
● Nyckeln ska vara i läget c.
Annars måste kopplingskulstångens spänning ändras innan den sätts i:
● Lås upp kopplingskulstången genom att vrida nyckeln till läget
c .
● Dra ut vredet och vrid det med‐
sols så långt det går.
Sätta i kopplingskulstången
Sätt i den förspända kopplingskul‐
stången i öppningen och tryck kraftigt uppåt till du hör att den låser fast.
Vredet snäpper tillbaka till sitt ur‐
sprungliga läge vilande mot
kopplingskulstången utan något mel‐
lanrum.9 Varning
Vidrör inte ratten vid insättningen.
Lås kopplingskulstången genom att
vrida nyckeln till läget e. Ta ur nyckeln
och stäng skyddsfliken.
Ögla för säkerhetswire

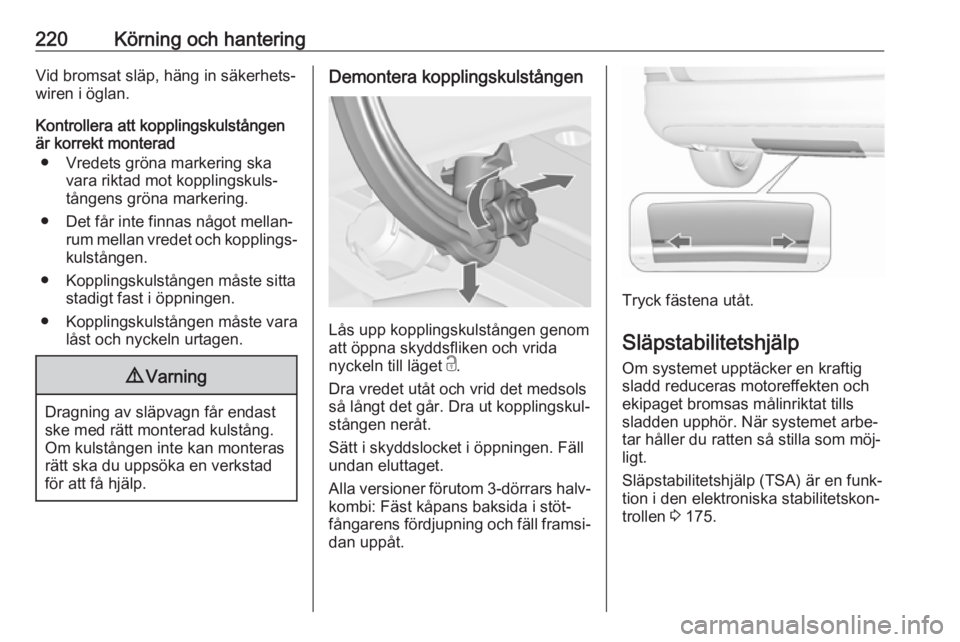

220Körning och hanteringVid bromsat släp, häng in säkerhets‐
wiren i öglan.
Kontrollera att kopplingskulstången
är korrekt monterad
● Vredets gröna markering ska vara riktad mot kopplingskuls‐
tångens gröna markering.
● Det får inte finnas något mellan‐ rum mellan vredet och kopplings‐kulstången.
● Kopplingskulstången måste sitta stadigt fast i öppningen.
● Kopplingskulstången måste vara låst och nyckeln urtagen.9Varning
Dragning av släpvagn får endast
ske med rätt monterad kulstång.
Om kulstången inte kan monteras
rätt ska du uppsöka en verkstad för att få hjälp.
Demontera kopplingskulstången
Lås upp kopplingskulstången genom
att öppna skyddsfliken och vrida
nyckeln till läget c.
Dra vredet utåt och vrid det medsols
så långt det går. Dra ut kopplingskul‐
stången neråt.
Sätt i skyddslocket i öppningen. Fäll
undan eluttaget.
Alla versioner förutom 3-dörrars halv‐
kombi: Fäst kåpans baksida i stöt‐
fångarens fördjupning och fäll framsi‐
dan uppåt.
Tryck fästena utåt.
Släpstabilitetshjälp
Om systemet upptäcker en kraftig
sladd reduceras motoreffekten och
ekipaget bromsas målinriktat tills
sladden upphör. När systemet arbe‐
tar håller du ratten så stilla som möj‐
ligt.
Släpstabilitetshjälp (TSA) är en funk‐
tion i den elektroniska stabilitetskon‐
trollen 3 175.

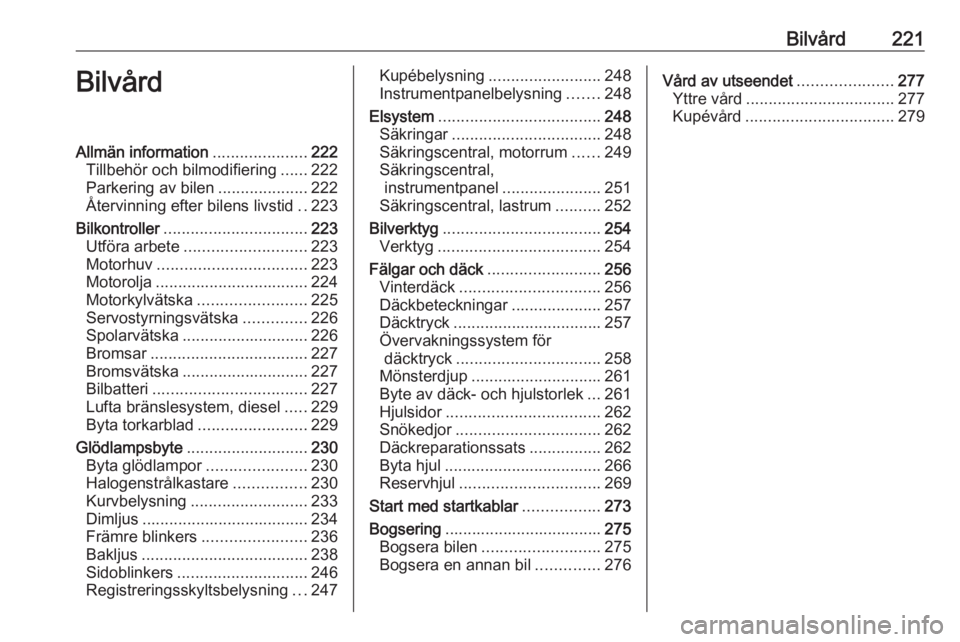

Bilvård221BilvårdAllmän information.....................222
Tillbehör och bilmodifiering ......222
Parkering av bilen ....................222
Återvinning efter bilens livstid ..223
Bilkontroller ................................ 223
Utföra arbete ........................... 223
Motorhuv ................................. 223
Motorolja .................................. 224
Motorkylvätska ........................ 225
Servostyrningsvätska ..............226
Spolarvätska ............................ 226
Bromsar ................................... 227
Bromsvätska ............................ 227
Bilbatteri .................................. 227
Lufta bränslesystem, diesel .....229
Byta torkarblad ........................ 229
Glödlampsbyte ........................... 230
Byta glödlampor ......................230
Halogenstrålkastare ................230
Kurvbelysning .......................... 233
Dimljus ..................................... 234
Främre blinkers .......................236
Bakljus ..................................... 238
Sidoblinkers ............................. 246
Registreringsskyltsbelysning ...247Kupébelysning ......................... 248
Instrumentpanelbelysning .......248
Elsystem .................................... 248
Säkringar ................................. 248
Säkringscentral, motorrum ......249
Säkringscentral, instrumentpanel ......................251
Säkringscentral, lastrum ..........252
Bilverktyg ................................... 254
Verktyg .................................... 254
Fälgar och däck .........................256
Vinterdäck ............................... 256
Däckbeteckningar ....................257
Däcktryck ................................. 257
Övervakningssystem för däcktryck ................................ 258
Mönsterdjup ............................. 261
Byte av däck- och hjulstorlek ...261
Hjulsidor .................................. 262
Snökedjor ................................ 262
Däckreparationssats ................262
Byta hjul ................................... 266
Reservhjul ............................... 269
Start med startkablar .................273
Bogsering ................................... 275
Bogsera bilen .......................... 275
Bogsera en annan bil ..............276Vård av utseendet .....................277
Yttre vård ................................. 277
Kupévård ................................. 279

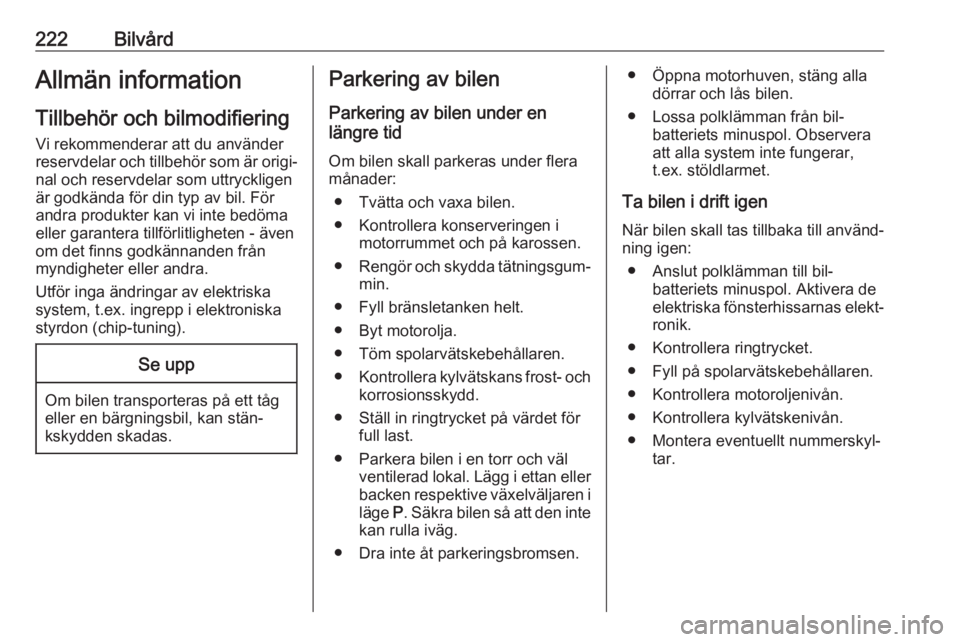

222BilvårdAllmän informationTillbehör och bilmodifiering
Vi rekommenderar att du använder
reservdelar och tillbehör som är origi‐
nal och reservdelar som uttryckligen
är godkända för din typ av bil. För
andra produkter kan vi inte bedöma eller garantera tillförlitligheten - även
om det finns godkännanden från
myndigheter eller andra.
Utför inga ändringar av elektriska system, t.ex. ingrepp i elektroniska
styrdon (chip-tuning).Se upp
Om bilen transporteras på ett tåg
eller en bärgningsbil, kan stän‐
kskydden skadas.
Parkering av bilen
Parkering av bilen under en
längre tid
Om bilen skall parkeras under flera
månader:
● Tvätta och vaxa bilen.
● Kontrollera konserveringen i motorrummet och på karossen.
● Rengör och skydda tätningsgum‐
min.
● Fyll bränsletanken helt.
● Byt motorolja.
● Töm spolarvätskebehållaren.
● Kontrollera kylvätskans frost- och
korrosionsskydd.
● Ställ in ringtrycket på värdet för full last.
● Parkera bilen i en torr och väl ventilerad lokal. Lägg i ettan ellerbacken respektive växelväljaren i läge P. Säkra bilen så att den inte
kan rulla iväg.
● Dra inte åt parkeringsbromsen.● Öppna motorhuven, stäng alla dörrar och lås bilen.
● Lossa polklämman från bil‐ batteriets minuspol. Observeraatt alla system inte fungerar,t.ex. stöldlarmet.
Ta bilen i drift igen
När bilen skall tas tillbaka till använd‐ ning igen:
● Anslut polklämman till bil‐ batteriets minuspol. Aktivera de
elektriska fönsterhissarnas elekt‐
ronik.
● Kontrollera ringtrycket.
● Fyll på spolarvätskebehållaren.
● Kontrollera motoroljenivån.
● Kontrollera kylvätskenivån.
● Montera eventuellt nummerskyl‐ tar.

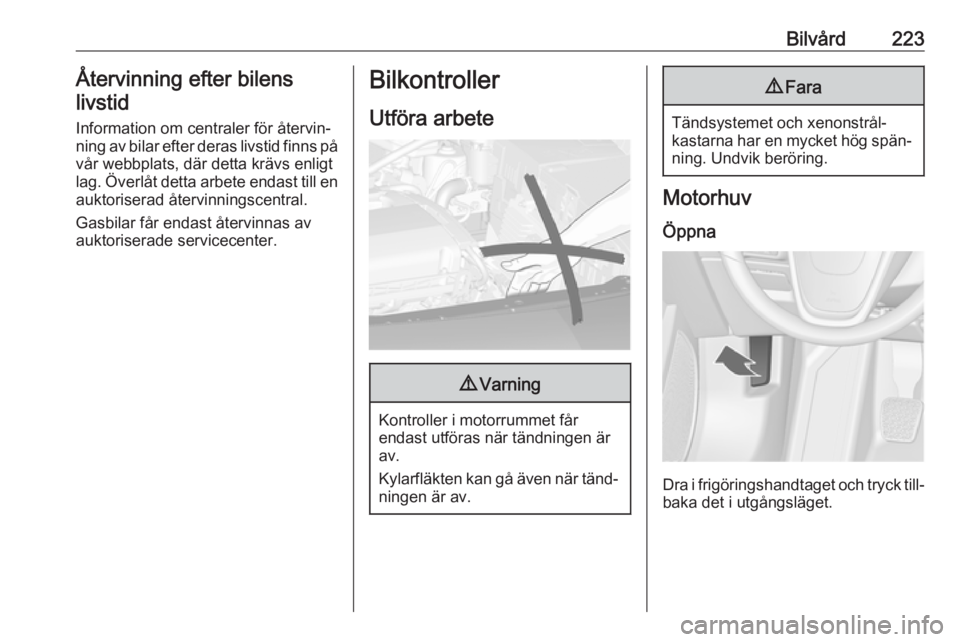

Bilvård223Återvinning efter bilens
livstid
Information om centraler för återvin‐ning av bilar efter deras livstid finns på
vår webbplats, där detta krävs enligt
lag. Överlåt detta arbete endast till en auktoriserad återvinningscentral.
Gasbilar får endast återvinnas av auktoriserade servicecenter.Bilkontroller
Utföra arbete9 Varning
Kontroller i motorrummet får
endast utföras när tändningen är
av.
Kylarfläkten kan gå även när tänd‐ ningen är av.
9 Fara
Tändsystemet och xenonstrål‐
kastarna har en mycket hög spän‐
ning. Undvik beröring.
Motorhuv
Öppna
Dra i frigöringshandtaget och tryck till‐baka det i utgångsläget.

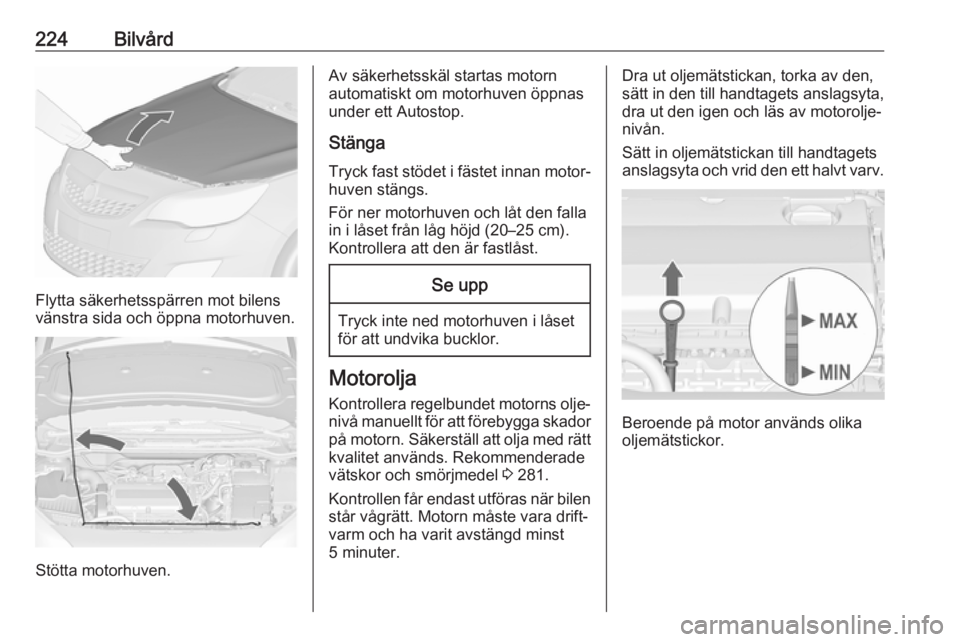

224Bilvård
Flytta säkerhetsspärren mot bilens
vänstra sida och öppna motorhuven.
Stötta motorhuven.
Av säkerhetsskäl startas motorn
automatiskt om motorhuven öppnas
under ett Autostop.
Stänga Tryck fast stödet i fästet innan motor‐ huven stängs.
För ner motorhuven och låt den falla in i låset från låg höjd (20–25 cm).
Kontrollera att den är fastlåst.Se upp
Tryck inte ned motorhuven i låset
för att undvika bucklor.
Motorolja
Kontrollera regelbundet motorns olje‐ nivå manuellt för att förebygga skador
på motorn. Säkerställ att olja med rätt kvalitet används. Rekommenderade
vätskor och smörjmedel 3 281.
Kontrollen får endast utföras när bilen står vågrätt. Motorn måste vara drift‐
varm och ha varit avstängd minst
5 minuter.
Dra ut oljemätstickan, torka av den, sätt in den till handtagets anslagsyta,
dra ut den igen och läs av motorolje‐
nivån.
Sätt in oljemätstickan till handtagets
anslagsyta och vrid den ett halvt varv.
Beroende på motor används olika
oljemätstickor.

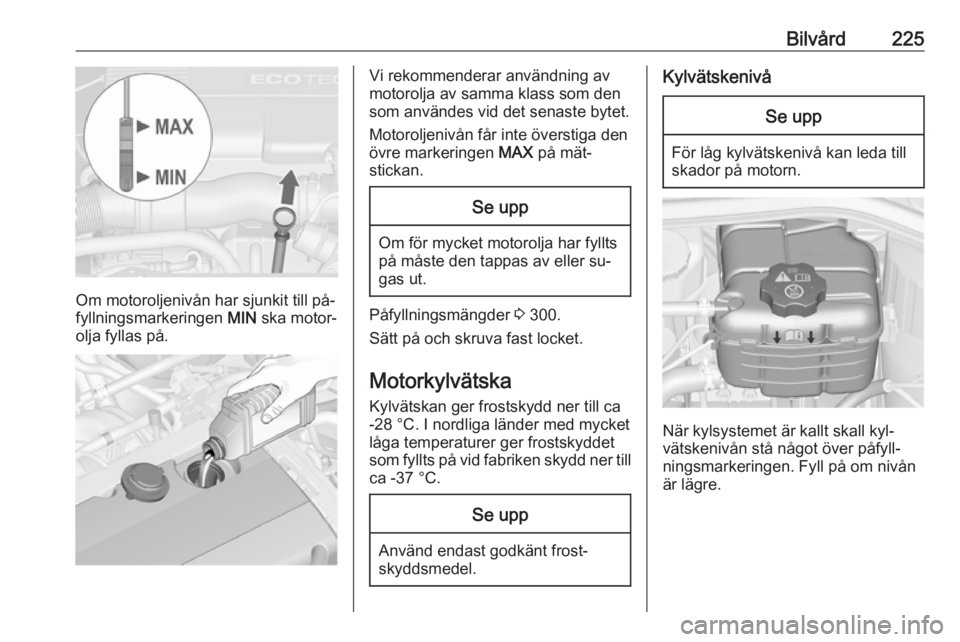

Bilvård225
Om motoroljenivån har sjunkit till på‐
fyllningsmarkeringen MIN ska motor‐
olja fyllas på.
Vi rekommenderar användning av
motorolja av samma klass som den
som användes vid det senaste bytet.
Motoroljenivån får inte överstiga den
övre markeringen MAX på mät‐
stickan.Se upp
Om för mycket motorolja har fyllts
på måste den tappas av eller su‐
gas ut.
Påfyllningsmängder 3 300.
Sätt på och skruva fast locket.
Motorkylvätska
Kylvätskan ger frostskydd ner till ca -28 °C. I nordliga länder med mycket
låga temperaturer ger frostskyddet
som fyllts på vid fabriken skydd ner till ca -37 °C.
Se upp
Använd endast godkänt frost‐
skyddsmedel.
KylvätskenivåSe upp
För låg kylvätskenivå kan leda till
skador på motorn.
När kylsystemet är kallt skall kyl‐
vätskenivån stå något över påfyll‐
ningsmarkeringen. Fyll på om nivån
är lägre.

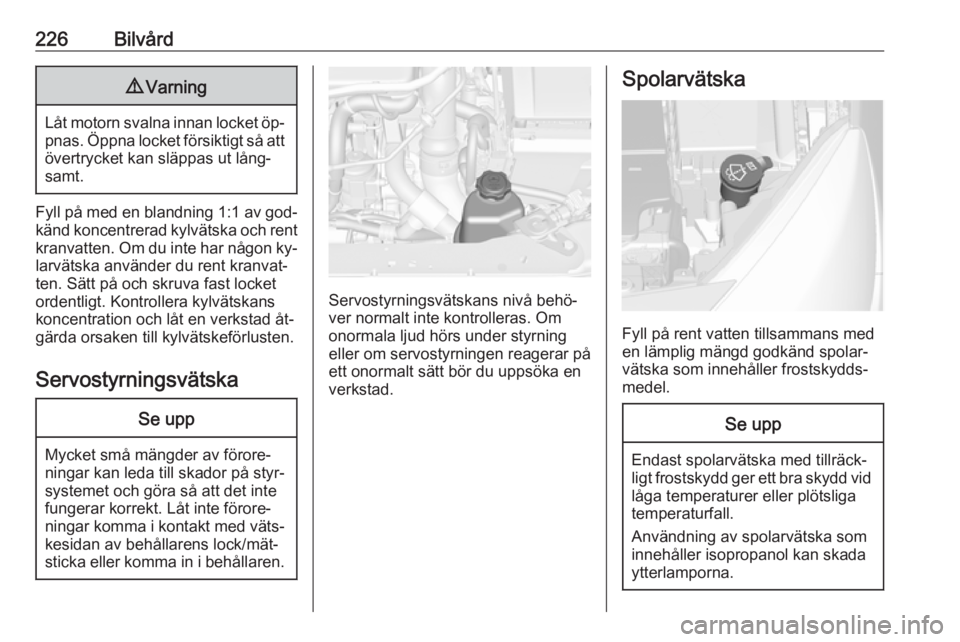

226Bilvård9Varning
Låt motorn svalna innan locket öp‐
pnas. Öppna locket försiktigt så att
övertrycket kan släppas ut lång‐ samt.
Fyll på med en blandning 1:1 av god‐
känd koncentrerad kylvätska och rent kranvatten. Om du inte har någon ky‐
larvätska använder du rent kranvat‐
ten. Sätt på och skruva fast locket
ordentligt. Kontrollera kylvätskans
koncentration och låt en verkstad åt‐
gärda orsaken till kylvätskeförlusten.
Servostyrningsvätska
Se upp
Mycket små mängder av förore‐
ningar kan leda till skador på styr‐ systemet och göra så att det inte
fungerar korrekt. Låt inte förore‐
ningar komma i kontakt med väts‐ kesidan av behållarens lock/mät‐
sticka eller komma in i behållaren.
Servostyrningsvätskans nivå behö‐
ver normalt inte kontrolleras. Om
onormala ljud hörs under styrning
eller om servostyrningen reagerar på
ett onormalt sätt bör du uppsöka en
verkstad.
Spolarvätska
Fyll på rent vatten tillsammans med
en lämplig mängd godkänd spolar‐
vätska som innehåller frostskydds‐
medel.
Se upp
Endast spolarvätska med tillräck‐
ligt frostskydd ger ett bra skydd vid låga temperaturer eller plötsliga
temperaturfall.
Användning av spolarvätska som
innehåller isopropanol kan skada
ytterlamporna.

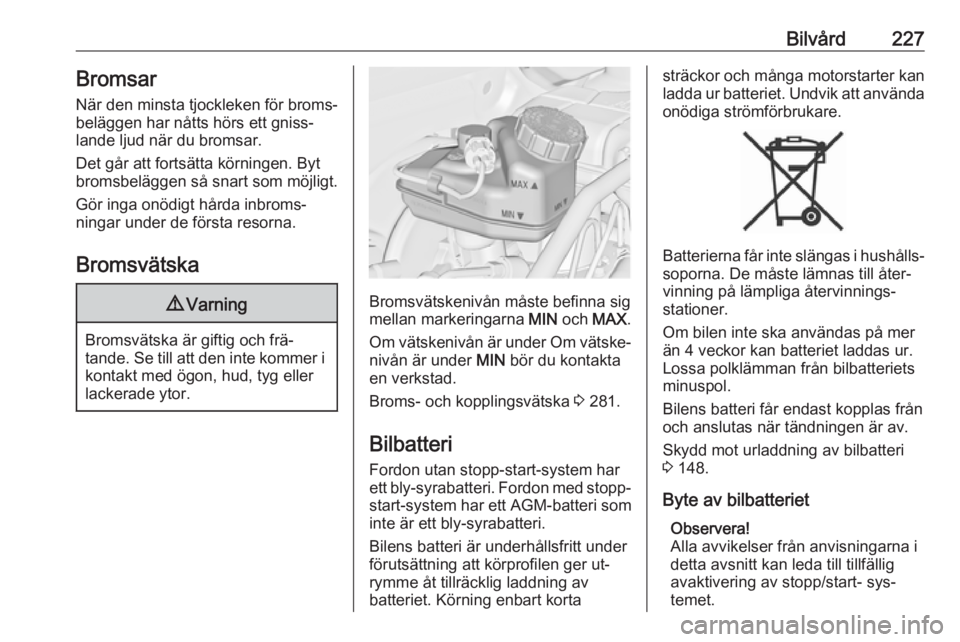

Bilvård227BromsarNär den minsta tjockleken för broms‐
beläggen har nåtts hörs ett gniss‐
lande ljud när du bromsar.
Det går att fortsätta körningen. Byt
bromsbeläggen så snart som möjligt.
Gör inga onödigt hårda inbroms‐
ningar under de första resorna.
Bromsvätska9 Varning
Bromsvätska är giftig och frä‐
tande. Se till att den inte kommer i kontakt med ögon, hud, tyg eller
lackerade ytor.
Bromsvätskenivån måste befinna sig
mellan markeringarna MIN och MAX .
Om vätskenivån är under Om vätske‐
nivån är under MIN bör du kontakta
en verkstad.
Broms- och kopplingsvätska 3 281.
Bilbatteri Fordon utan stopp-start-system har
ett bly-syrabatteri. Fordon med stopp- start-system har ett AGM-batteri som
inte är ett bly-syrabatteri.
Bilens batteri är underhållsfritt under
förutsättning att körprofilen ger ut‐
rymme åt tillräcklig laddning av
batteriet. Körning enbart korta
sträckor och många motorstarter kan
ladda ur batteriet. Undvik att använda
onödiga strömförbrukare.
Batterierna får inte slängas i hushålls‐
soporna. De måste lämnas till åter‐
vinning på lämpliga återvinnings‐
stationer.
Om bilen inte ska användas på mer
än 4 veckor kan batteriet laddas ur.
Lossa polklämman från bilbatteriets
minuspol.
Bilens batteri får endast kopplas från och anslutas när tändningen är av.
Skydd mot urladdning av bilbatteri
3 148.
Byte av bilbatteriet Observera!
Alla avvikelser från anvisningarna i detta avsnitt kan leda till tillfällig
avaktivering av stopp/start- sys‐
temet.

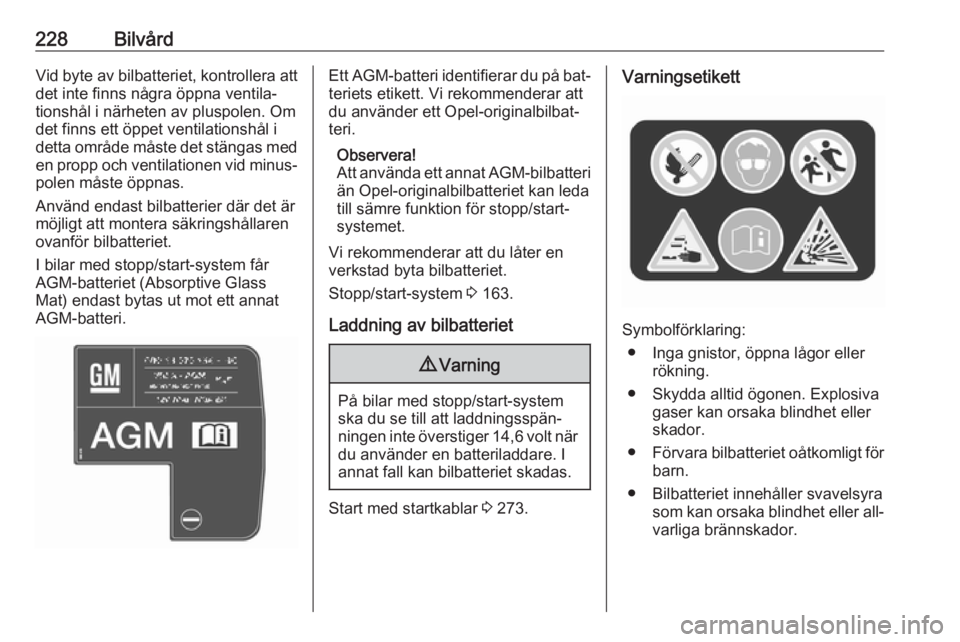

228BilvårdVid byte av bilbatteriet, kontrollera att
det inte finns några öppna ventila‐
tionshål i närheten av pluspolen. Om det finns ett öppet ventilationshål i
detta område måste det stängas med
en propp och ventilationen vid minus‐ polen måste öppnas.
Använd endast bilbatterier där det är
möjligt att montera säkringshållaren
ovanför bilbatteriet.
I bilar med stopp/start-system får
AGM-batteriet (Absorptive Glass
Mat) endast bytas ut mot ett annat
AGM-batteri.Ett AGM -batteri identifierar du på bat‐
teriets etikett. Vi rekommenderar att
du använder ett Opel-originalbilbat‐
teri.
Observera!
Att använda ett annat AGM-bilbatteri
än Opel-originalbilbatteriet kan leda
till sämre funktion för stopp/start-
systemet.
Vi rekommenderar att du låter en
verkstad byta bilbatteriet.
Stopp/start-system 3 163.
Laddning av bilbatteriet9 Varning
På bilar med stopp/start-system
ska du se till att laddningsspän‐
ningen inte överstiger 14,6 volt när du använder en batteriladdare. I
annat fall kan bilbatteriet skadas.
Start med startkablar 3 273.
Varningsetikett
Symbolförklaring:
● Inga gnistor, öppna lågor eller rökning.
● Skydda alltid ögonen. Explosiva gaser kan orsaka blindhet ellerskador.
● Förvara bilbatteriet oåtkomligt för
barn.
● Bilbatteriet innehåller svavelsyra som kan orsaka blindhet eller all‐
varliga brännskador.
