OPEL ASTRA J 2016 Manual de Instruções (in Portugues)

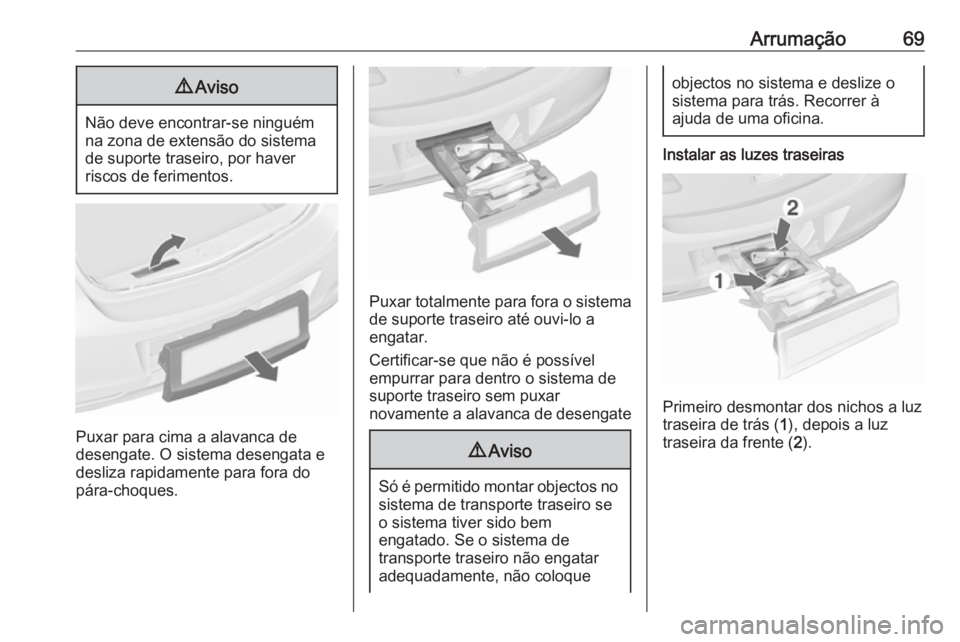

Arrumação699Aviso
Não deve encontrar-se ninguém
na zona de extensão do sistema
de suporte traseiro, por haver
riscos de ferimentos.
Puxar para cima a alavanca de
desengate. O sistema desengata e
desliza rapidamente para fora do
pára-choques.
Puxar totalmente para fora o sistema
de suporte traseiro até ouvi-lo a
engatar.
Certificar-se que não é possível
empurrar para dentro o sistema de
suporte traseiro sem puxar
novamente a alavanca de desengate
9 Aviso
Só é permitido montar objectos no
sistema de transporte traseiro se
o sistema tiver sido bem
engatado. Se o sistema de
transporte traseiro não engatar
adequadamente, não coloque
objectos no sistema e deslize o
sistema para trás. Recorrer à
ajuda de uma oficina.
Instalar as luzes traseiras
Primeiro desmontar dos nichos a luz
traseira de trás ( 1), depois a luz
traseira da frente ( 2).

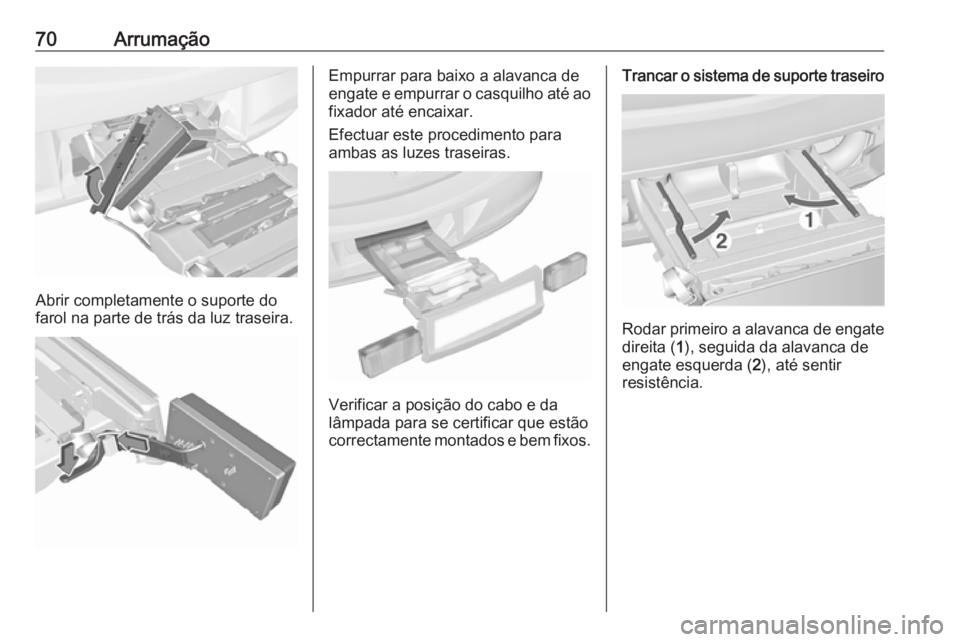

70Arrumação
Abrir completamente o suporte do
farol na parte de trás da luz traseira.
Empurrar para baixo a alavanca de
engate e empurrar o casquilho até ao
fixador até encaixar.
Efectuar este procedimento para
ambas as luzes traseiras.
Verificar a posição do cabo e da
lâmpada para se certificar que estão
correctamente montados e bem fixos.
Trancar o sistema de suporte traseiro
Rodar primeiro a alavanca de engate direita ( 1), seguida da alavanca de
engate esquerda ( 2), até sentir
resistência.

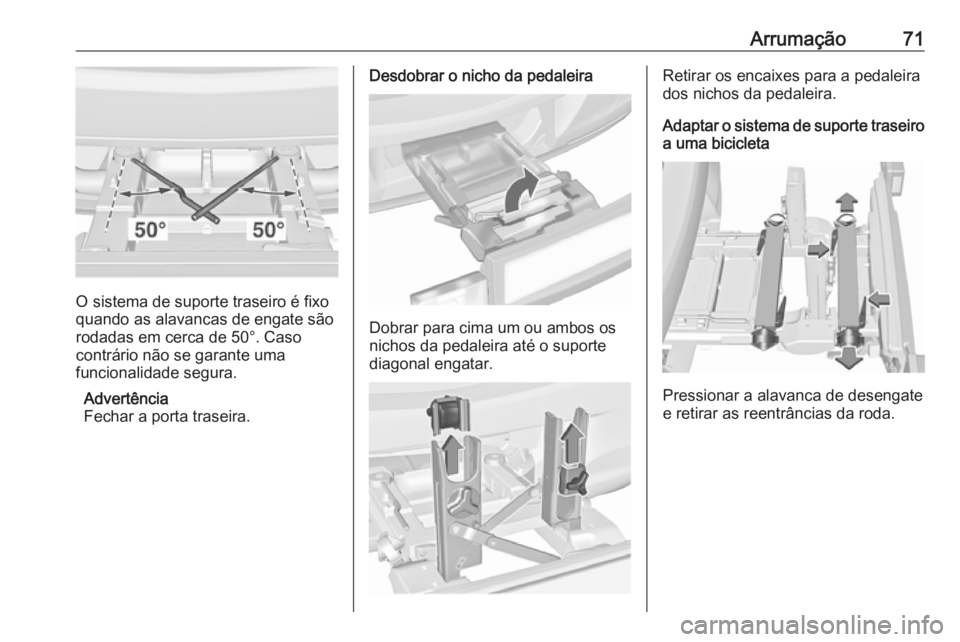

Arrumação71
O sistema de suporte traseiro é fixo
quando as alavancas de engate são
rodadas em cerca de 50°. Caso
contrário não se garante uma
funcionalidade segura.
Advertência
Fechar a porta traseira.
Desdobrar o nicho da pedaleira
Dobrar para cima um ou ambos os
nichos da pedaleira até o suporte diagonal engatar.
Retirar os encaixes para a pedaleira
dos nichos da pedaleira.
Adaptar o sistema de suporte traseiro
a uma bicicleta
Pressionar a alavanca de desengate
e retirar as reentrâncias da roda.

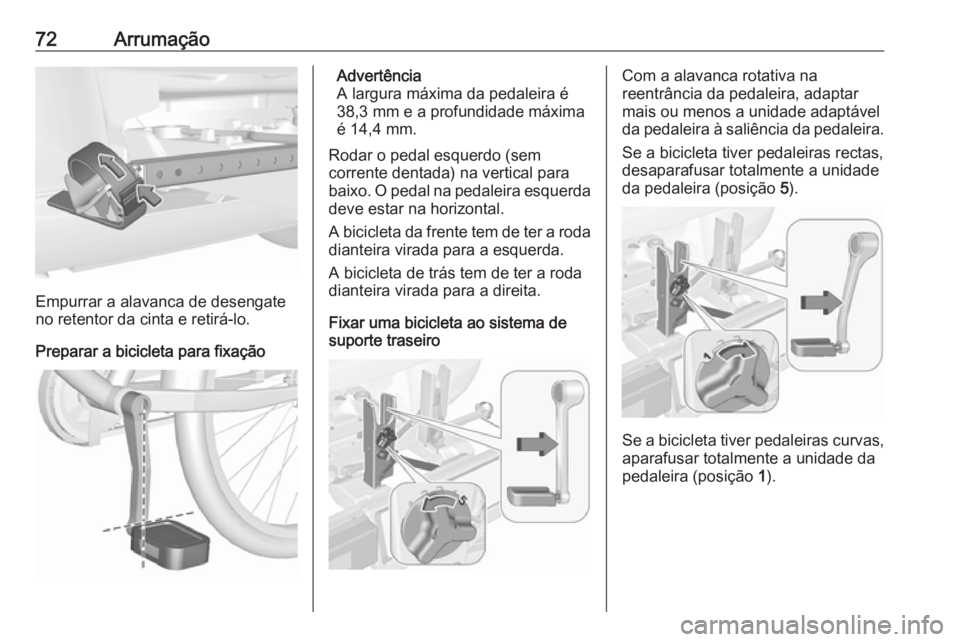

72Arrumação
Empurrar a alavanca de desengate
no retentor da cinta e retirá-lo.
Preparar a bicicleta para fixação
Advertência
A largura máxima da pedaleira é
38,3 mm e a profundidade máxima
é 14,4 mm.
Rodar o pedal esquerdo (sem
corrente dentada) na vertical para
baixo. O pedal na pedaleira esquerda deve estar na horizontal.
A bicicleta da frente tem de ter a roda dianteira virada para a esquerda.
A bicicleta de trás tem de ter a roda
dianteira virada para a direita.
Fixar uma bicicleta ao sistema de
suporte traseiroCom a alavanca rotativa na
reentrância da pedaleira, adaptar
mais ou menos a unidade adaptável da pedaleira à saliência da pedaleira.
Se a bicicleta tiver pedaleiras rectas,
desaparafusar totalmente a unidade
da pedaleira (posição 5).
Se a bicicleta tiver pedaleiras curvas,
aparafusar totalmente a unidade da
pedaleira (posição 1).

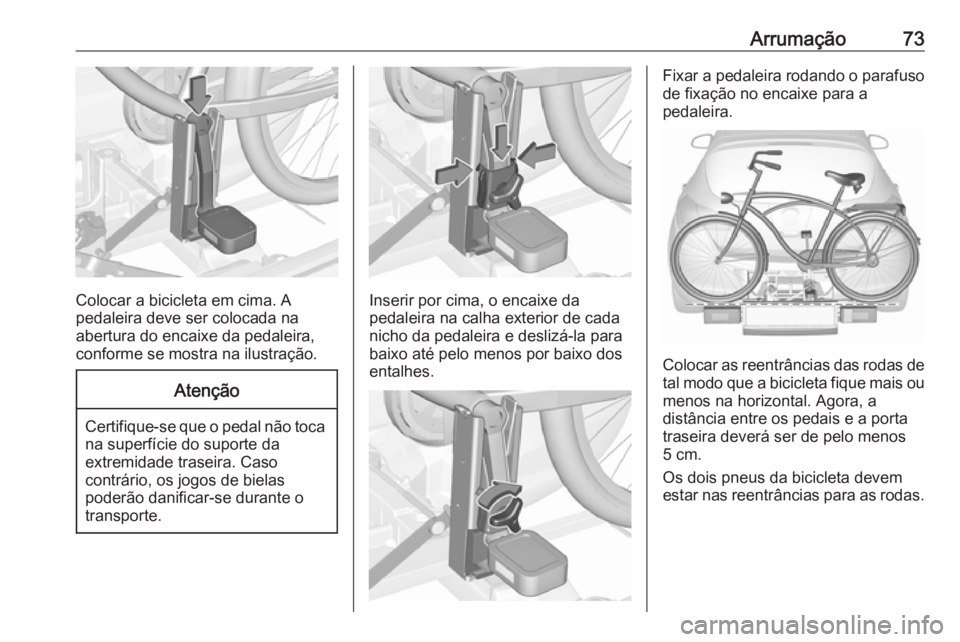

Arrumação73
Colocar a bicicleta em cima. A
pedaleira deve ser colocada na
abertura do encaixe da pedaleira,
conforme se mostra na ilustração.
Atenção
Certifique-se que o pedal não toca
na superfície do suporte da
extremidade traseira. Caso
contrário, os jogos de bielas
poderão danificar-se durante o
transporte.
Inserir por cima, o encaixe da
pedaleira na calha exterior de cada
nicho da pedaleira e deslizá-la para
baixo até pelo menos por baixo dos
entalhes.
Fixar a pedaleira rodando o parafuso
de fixação no encaixe para a
pedaleira.
Colocar as reentrâncias das rodas de
tal modo que a bicicleta fique mais ou
menos na horizontal. Agora, a
distância entre os pedais e a porta traseira deverá ser de pelo menos5 cm.
Os dois pneus da bicicleta devem
estar nas reentrâncias para as rodas.

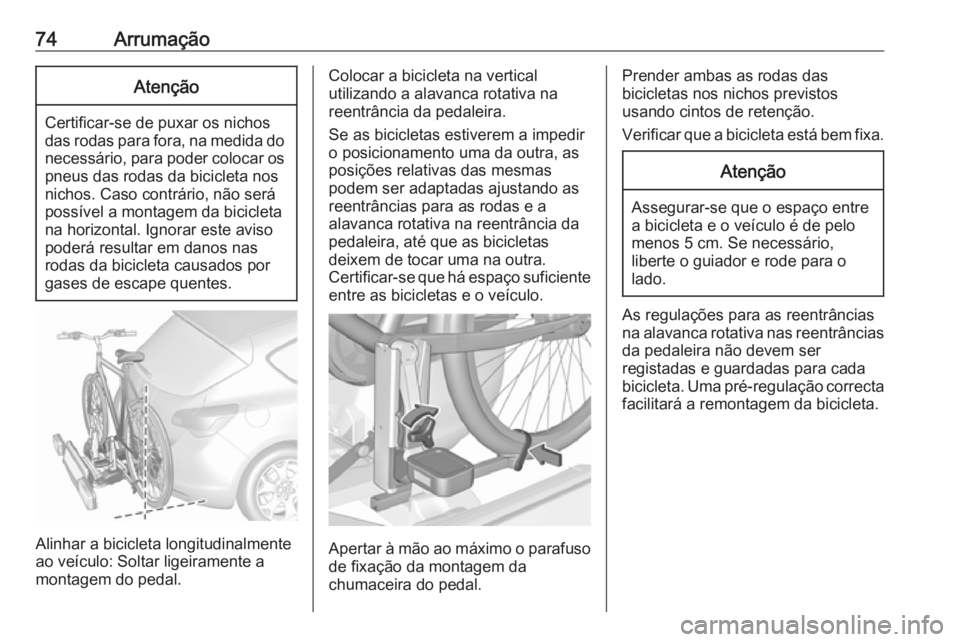

74ArrumaçãoAtenção
Certificar-se de puxar os nichos
das rodas para fora, na medida do necessário, para poder colocar ospneus das rodas da bicicleta nos
nichos. Caso contrário, não será
possível a montagem da bicicleta
na horizontal. Ignorar este aviso
poderá resultar em danos nas
rodas da bicicleta causados por
gases de escape quentes.
Alinhar a bicicleta longitudinalmente
ao veículo: Soltar ligeiramente a
montagem do pedal.
Colocar a bicicleta na vertical
utilizando a alavanca rotativa na
reentrância da pedaleira.
Se as bicicletas estiverem a impedir
o posicionamento uma da outra, as
posições relativas das mesmas
podem ser adaptadas ajustando as
reentrâncias para as rodas e a
alavanca rotativa na reentrância da
pedaleira, até que as bicicletas
deixem de tocar uma na outra.
Certificar-se que há espaço suficiente entre as bicicletas e o veículo.
Apertar à mão ao máximo o parafuso
de fixação da montagem da
chumaceira do pedal.
Prender ambas as rodas das
bicicletas nos nichos previstos
usando cintos de retenção.
Verificar que a bicicleta está bem fixa.Atenção
Assegurar-se que o espaço entre
a bicicleta e o veículo é de pelo
menos 5 cm. Se necessário,
liberte o guiador e rode para o
lado.
As regulações para as reentrâncias na alavanca rotativa nas reentrâncias
da pedaleira não devem ser
registadas e guardadas para cada
bicicleta. Uma pré-regulação correcta
facilitará a remontagem da bicicleta.

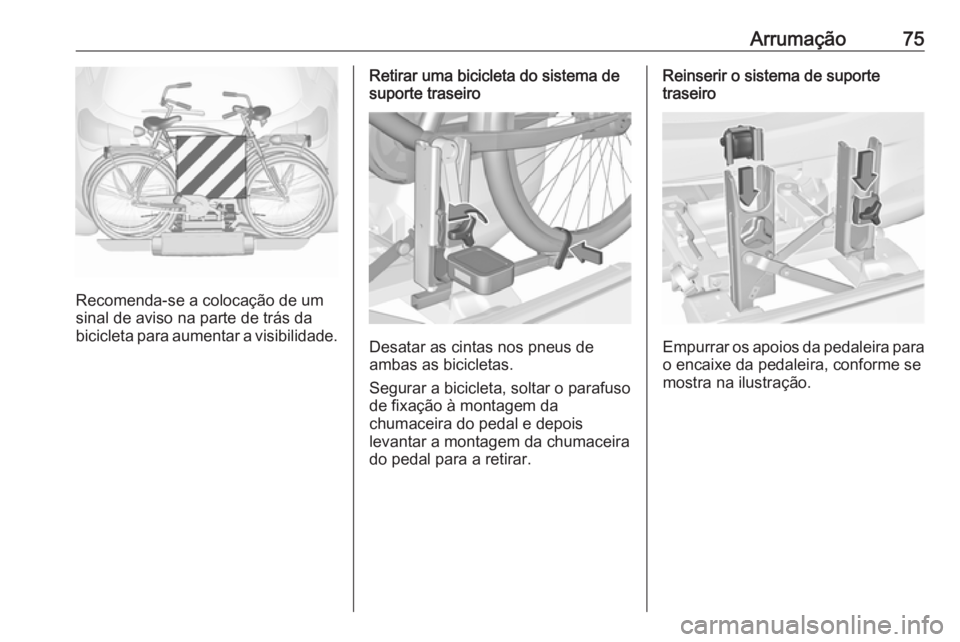

Arrumação75
Recomenda-se a colocação de um
sinal de aviso na parte de trás da bicicleta para aumentar a visibilidade.
Retirar uma bicicleta do sistema de
suporte traseiro
Desatar as cintas nos pneus de
ambas as bicicletas.
Segurar a bicicleta, soltar o parafuso de fixação à montagem da
chumaceira do pedal e depois
levantar a montagem da chumaceira do pedal para a retirar.
Reinserir o sistema de suporte
traseiro
Empurrar os apoios da pedaleira para
o encaixe da pedaleira, conforme se
mostra na ilustração.

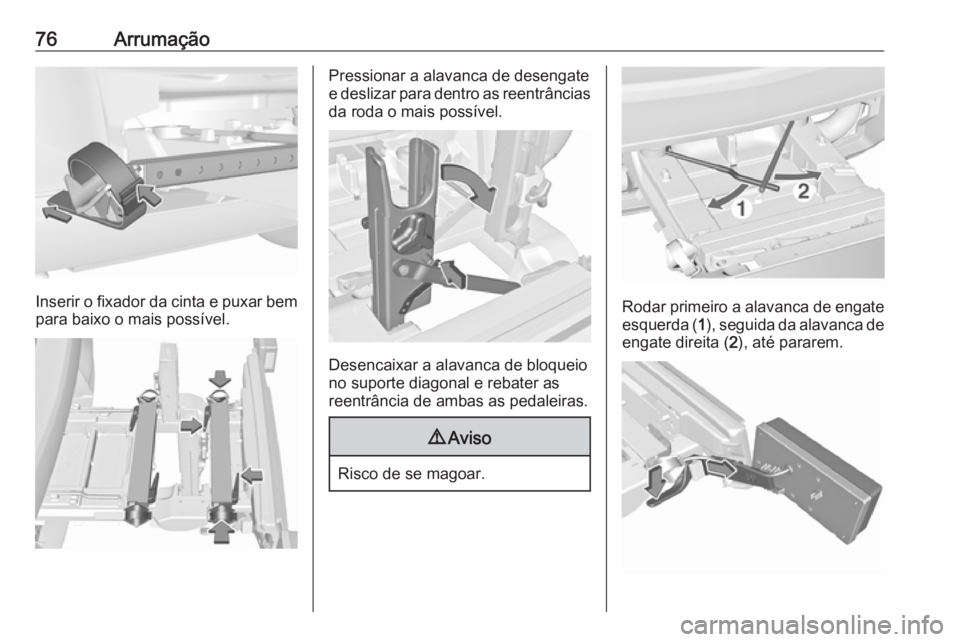

76Arrumação
Inserir o fixador da cinta e puxar bem
para baixo o mais possível.
Pressionar a alavanca de desengate
e deslizar para dentro as reentrâncias
da roda o mais possível.
Desencaixar a alavanca de bloqueio
no suporte diagonal e rebater as
reentrância de ambas as pedaleiras.
9 Aviso
Risco de se magoar.
Rodar primeiro a alavanca de engate
esquerda ( 1), seguida da alavanca de
engate direita ( 2), até pararem.

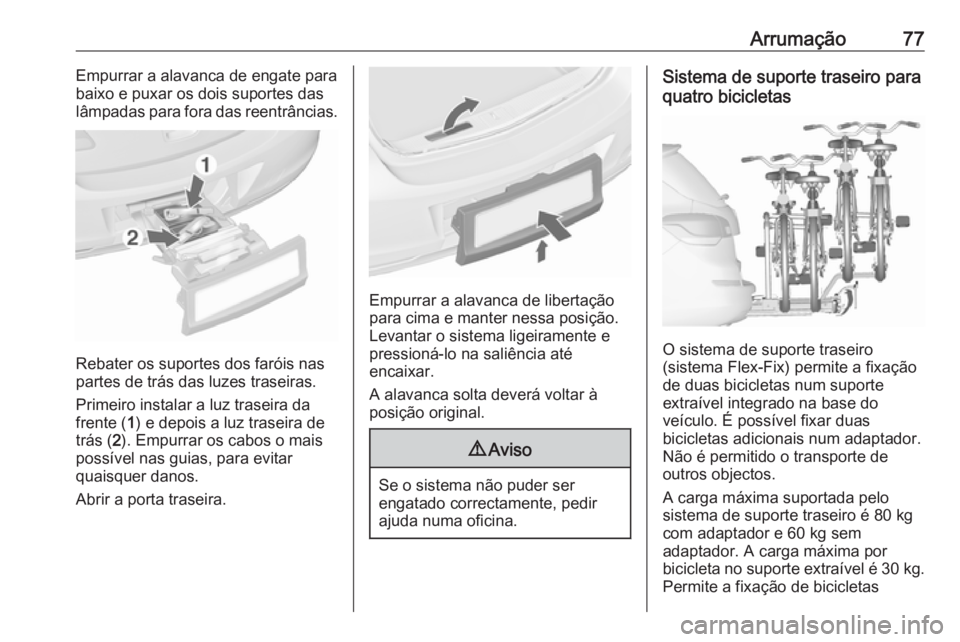

Arrumação77Empurrar a alavanca de engate para
baixo e puxar os dois suportes das
lâmpadas para fora das reentrâncias.
Rebater os suportes dos faróis nas
partes de trás das luzes traseiras.
Primeiro instalar a luz traseira da
frente ( 1) e depois a luz traseira de
trás ( 2). Empurrar os cabos o mais
possível nas guias, para evitar
quaisquer danos.
Abrir a porta traseira.
Empurrar a alavanca de libertação
para cima e manter nessa posição.
Levantar o sistema ligeiramente e
pressioná-lo na saliência até
encaixar.
A alavanca solta deverá voltar à posição original.
9 Aviso
Se o sistema não puder ser
engatado correctamente, pedir
ajuda numa oficina.
Sistema de suporte traseiro para
quatro bicicletas
O sistema de suporte traseiro
(sistema Flex-Fix) permite a fixação
de duas bicicletas num suporte
extraível integrado na base do
veículo. É possível fixar duas
bicicletas adicionais num adaptador.
Não é permitido o transporte de
outros objectos.
A carga máxima suportada pelo
sistema de suporte traseiro é 80 kg
com adaptador e 60 kg sem
adaptador. A carga máxima por
bicicleta no suporte extraível é 30 kg.
Permite a fixação de bicicletas

78Arrumaçãoeléctricas ao suporte extraível. A
carga máxima por bicicleta no
adaptador é 20 kg.
A distância entre eixos de uma
bicicleta não deve ser superior a
1,15 metros. Caso contrário, não é
possível a fixação segura de uma
bicicleta.
Quando não estiver a ser utilizado, o sistema de suporte tem de ser
novamente deslizado para o interior
do piso do veículo.
Não deve haver quaisquer outros
objectos nas bicicletas que se
possam soltar durante o transporte.Atenção
Se o sistema de suporte traseiro
estiver extraído e o veículo
totalmente carregado, a distância
entre o chassis e o chão será
reduzida.
Conduza cuidadosamente em
estradas com forte inclinação ou
quando passar por rampas,
lombas, etc.
Atenção
Consulte o vendedor da sua bicicleta, ante de fixar bicicletas
com quadros de carbono. As
bicicletas poderão ficar
danificadas.
Extracção
Abrir a porta traseira.
9 Aviso
Não deve encontrar-se ninguém
na zona de extensão do sistema
de suporte traseiro, por haver
riscos de ferimentos.
Puxar para cima a alavanca de
desengate. O sistema desengata e
desliza rapidamente para fora do
pára-choques.
