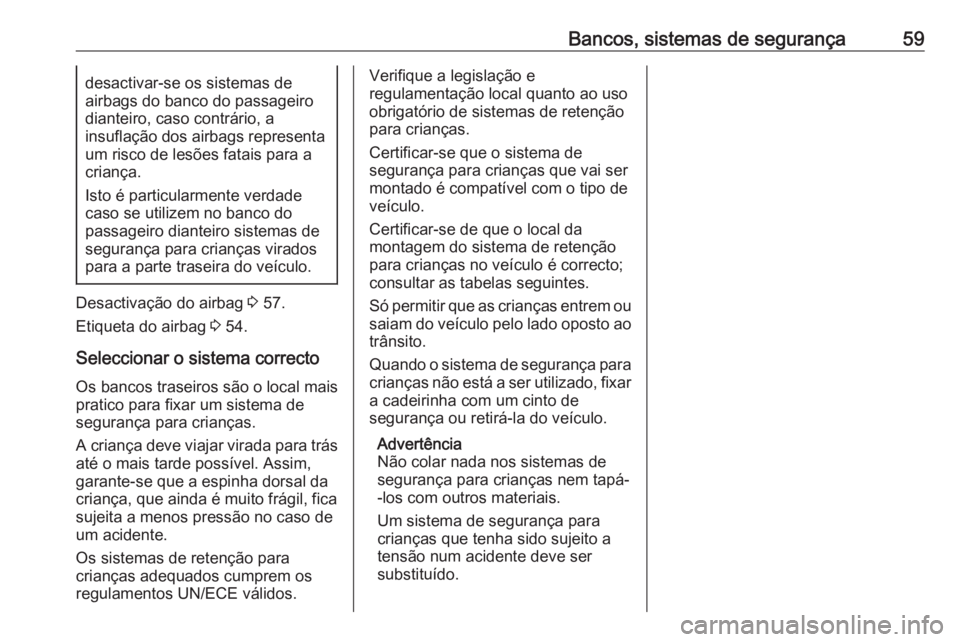

Bancos, sistemas de segurança59desactivar-se os sistemas de
airbags do banco do passageiro dianteiro, caso contrário, a
insuflação dos airbags representa
um risco de lesões fatais para a
criança.
Isto é particularmente verdade
caso se utilizem no banco do
passageiro dianteiro sistemas de
segurança para crianças virados
para a parte traseira do veículo.
Desactivação do airbag 3 57.
Etiqueta do airbag 3 54.
Seleccionar o sistema correcto Os bancos traseiros são o local mais
pratico para fixar um sistema de
segurança para crianças.
A criança deve viajar virada para trás até o mais tarde possível. Assim,
garante-se que a espinha dorsal da
criança, que ainda é muito frágil, fica
sujeita a menos pressão no caso de
um acidente.
Os sistemas de retenção para
crianças adequados cumprem os
regulamentos UN/ECE válidos.
Verifique a legislação e
regulamentação local quanto ao uso
obrigatório de sistemas de retenção
para crianças.
Certificar-se que o sistema de
segurança para crianças que vai ser
montado é compatível com o tipo de
veículo.
Certificar-se de que o local da
montagem do sistema de retenção
para crianças no veículo é correcto;
consultar as tabelas seguintes.
Só permitir que as crianças entrem ou
saiam do veículo pelo lado oposto ao trânsito.
Quando o sistema de segurança para crianças não está a ser utilizado, fixar
a cadeirinha com um cinto de
segurança ou retirá-la do veículo.
Advertência
Não colar nada nos sistemas de
segurança para crianças nem tapá-
-los com outros materiais.
Um sistema de segurança para
crianças que tenha sido sujeito a
tensão num acidente deve ser
substituído.

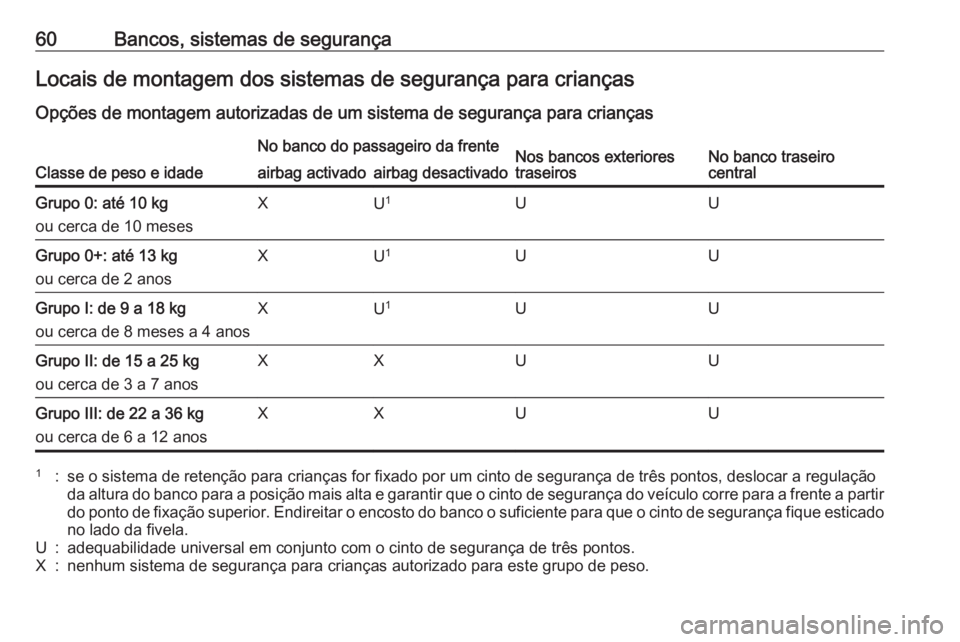

60Bancos, sistemas de segurançaLocais de montagem dos sistemas de segurança para criançasOpções de montagem autorizadas de um sistema de segurança para crianças
Classe de peso e idade
No banco do passageiro da frenteNos bancos exteriores
traseirosNo banco traseiro
centralairbag activadoairbag desactivadoGrupo 0: até 10 kg
ou cerca de 10 mesesXU 1UUGrupo 0+: até 13 kg
ou cerca de 2 anosXU 1UUGrupo I: de 9 a 18 kg
ou cerca de 8 meses a 4 anosXU 1UUGrupo II: de 15 a 25 kg
ou cerca de 3 a 7 anosXXUUGrupo III: de 22 a 36 kg
ou cerca de 6 a 12 anosXXUU1:se o sistema de retenção para crianças for fixado por um cinto de segurança de três pontos, deslocar a regulação
da altura do banco para a posição mais alta e garantir que o cinto de segurança do veículo corre para a frente a partir do ponto de fixação superior. Endireitar o encosto do banco o suficiente para que o cinto de segurança fique esticado
no lado da fivela.U:adequabilidade universal em conjunto com o cinto de segurança de três pontos.X:nenhum sistema de segurança para crianças autorizado para este grupo de peso.

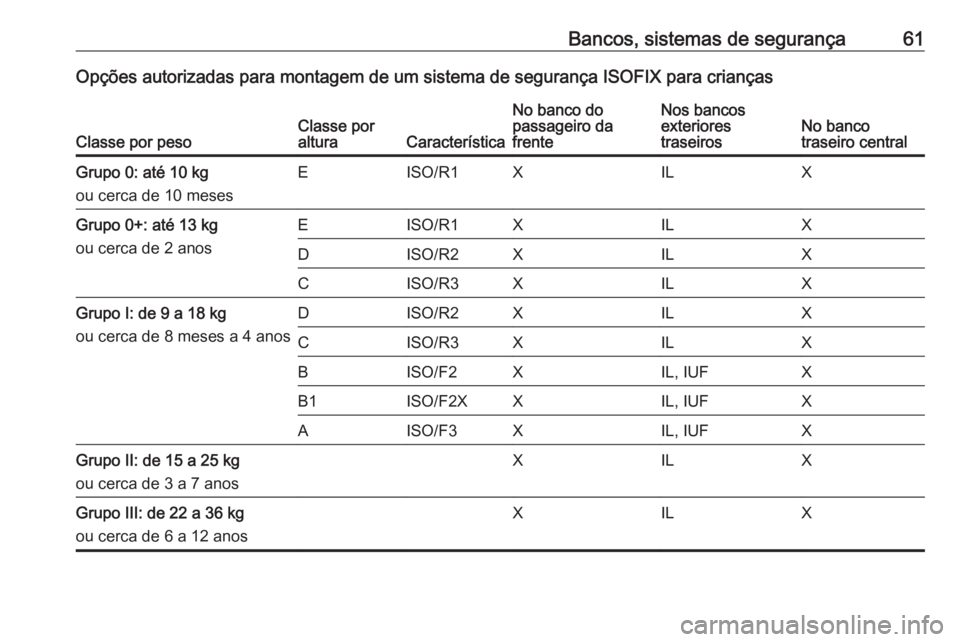

Bancos, sistemas de segurança61Opções autorizadas para montagem de um sistema de segurança ISOFIX para crianças
Classe por pesoClasse por
alturaCaracterística
No banco do
passageiro da
frenteNos bancos
exteriores
traseirosNo banco
traseiro centralGrupo 0: até 10 kg
ou cerca de 10 mesesEISO/R1XILXGrupo 0+: até 13 kg
ou cerca de 2 anosEISO/R1XILXDISO/R2XILXCISO/R3XILXGrupo I: de 9 a 18 kg
ou cerca de 8 meses a 4 anosDISO/R2XILXCISO/R3XILXBISO/F2XIL, IUFXB1ISO/F2XXIL, IUFXAISO/F3XIL, IUFXGrupo II: de 15 a 25 kg
ou cerca de 3 a 7 anosXILXGrupo III: de 22 a 36 kg
ou cerca de 6 a 12 anosXILX

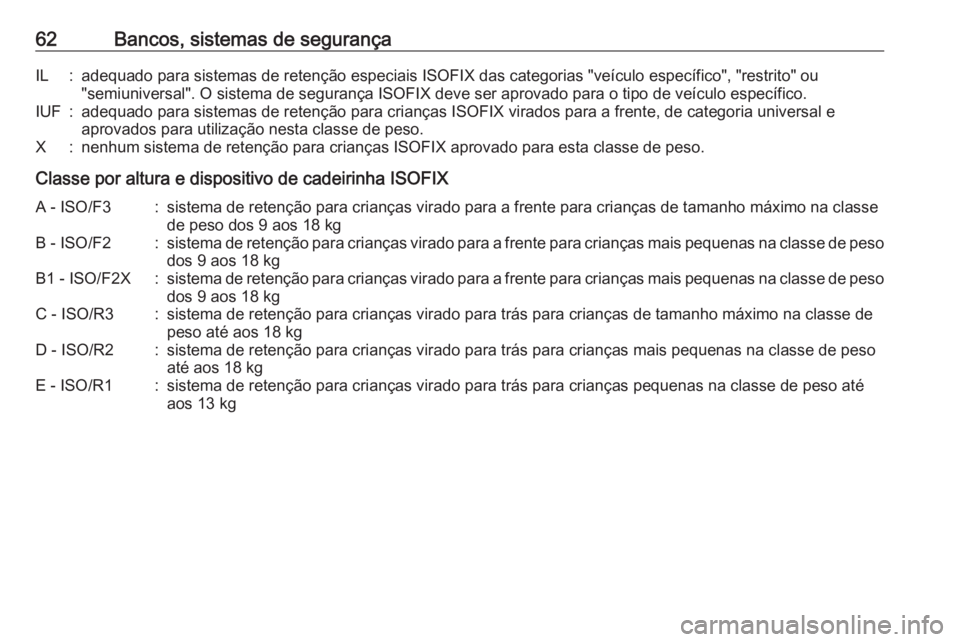

62Bancos, sistemas de segurançaIL:adequado para sistemas de retenção especiais ISOFIX das categorias "veículo específico", "restrito" ou"semiuniversal". O sistema de segurança ISOFIX deve ser aprovado para o tipo de veículo específico.IUF:adequado para sistemas de retenção para crianças ISOFIX virados para a frente, de categoria universal e aprovados para utilização nesta classe de peso.X:nenhum sistema de retenção para crianças ISOFIX aprovado para esta classe de peso.
Classe por altura e dispositivo de cadeirinha ISOFIX
A - ISO/F3:sistema de retenção para crianças virado para a frente para crianças de tamanho máximo na classe
de peso dos 9 aos 18 kgB - ISO/F2:sistema de retenção para crianças virado para a frente para crianças mais pequenas na classe de peso dos 9 aos 18 kgB1 - ISO/F2X:sistema de retenção para crianças virado para a frente para crianças mais pequenas na classe de pesodos 9 aos 18 kgC - ISO/R3:sistema de retenção para crianças virado para trás para crianças de tamanho máximo na classe de
peso até aos 18 kgD - ISO/R2:sistema de retenção para crianças virado para trás para crianças mais pequenas na classe de peso
até aos 18 kgE - ISO/R1:sistema de retenção para crianças virado para trás para crianças pequenas na classe de peso até
aos 13 kg

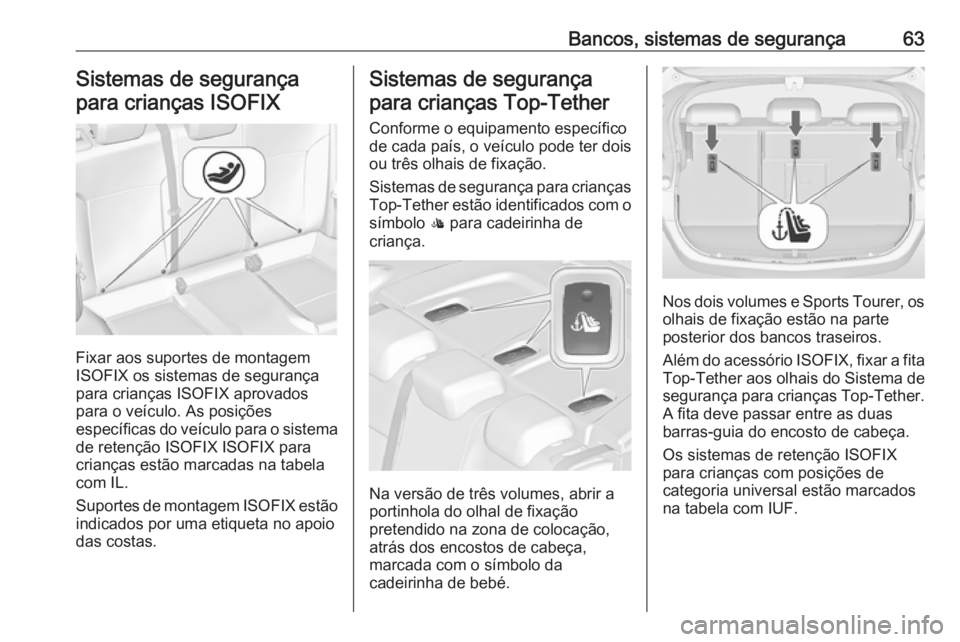

Bancos, sistemas de segurança63Sistemas de segurança
para crianças ISOFIX
Fixar aos suportes de montagem
ISOFIX os sistemas de segurança
para crianças ISOFIX aprovados
para o veículo. As posições
específicas do veículo para o sistema
de retenção ISOFIX ISOFIX para
crianças estão marcadas na tabela
com IL.
Suportes de montagem ISOFIX estão
indicados por uma etiqueta no apoio
das costas.
Sistemas de segurança
para crianças Top-Tether
Conforme o equipamento específico de cada país, o veículo pode ter doisou três olhais de fixação.
Sistemas de segurança para crianças
Top-Tether estão identificados com o
símbolo : para cadeirinha de
criança.
Na versão de três volumes, abrir a
portinhola do olhal de fixação
pretendido na zona de colocação,
atrás dos encostos de cabeça,
marcada com o símbolo da
cadeirinha de bebé.
Nos dois volumes e Sports Tourer, os
olhais de fixação estão na parte
posterior dos bancos traseiros.
Além do acessório ISOFIX, fixar a fita
Top-Tether aos olhais do Sistema de
segurança para crianças Top-Tether.
A fita deve passar entre as duas
barras-guia do encosto de cabeça.
Os sistemas de retenção ISOFIX
para crianças com posições de
categoria universal estão marcados
na tabela com IUF.

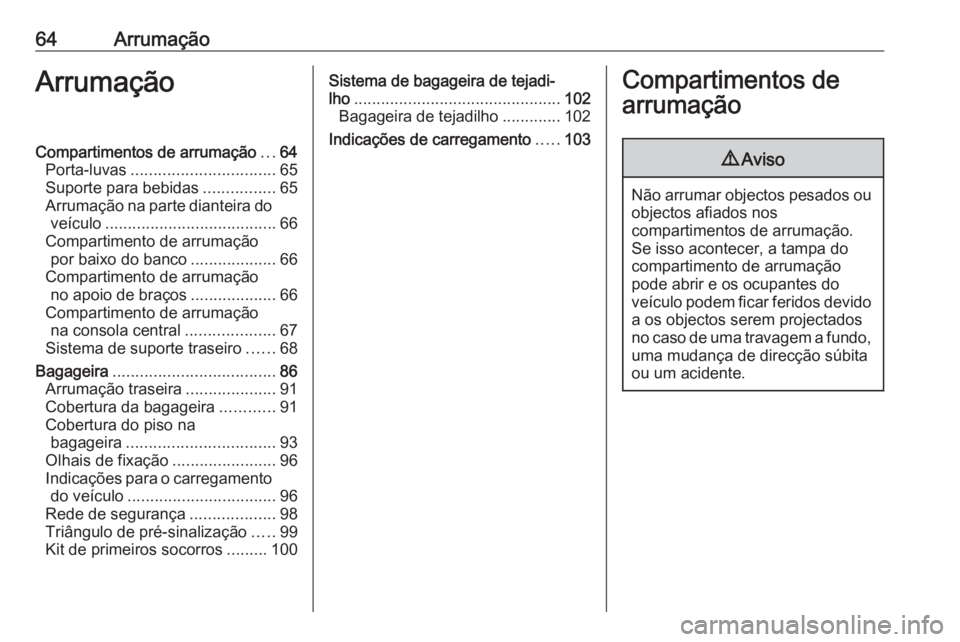

64ArrumaçãoArrumaçãoCompartimentos de arrumação...64
Porta-luvas ................................ 65
Suporte para bebidas ................65
Arrumação na parte dianteira do veículo ...................................... 66
Compartimento de arrumação por baixo do banco ...................66
Compartimento de arrumação no apoio de braços ...................66
Compartimento de arrumação na consola central ....................67
Sistema de suporte traseiro ......68
Bagageira .................................... 86
Arrumação traseira ....................91
Cobertura da bagageira ............91
Cobertura do piso na bagageira ................................. 93
Olhais de fixação .......................96
Indicações para o carregamento do veículo ................................. 96
Rede de segurança ...................98
Triângulo de pré-sinalização .....99
Kit de primeiros socorros .........100Sistema de bagageira de tejadi‐
lho .............................................. 102
Bagageira de tejadilho .............102
Indicações de carregamento .....103Compartimentos de
arrumação9 Aviso
Não arrumar objectos pesados ou
objectos afiados nos
compartimentos de arrumação.
Se isso acontecer, a tampa do
compartimento de arrumação
pode abrir e os ocupantes do
veículo podem ficar feridos devido a os objectos serem projectados
no caso de uma travagem a fundo,
uma mudança de direcção súbita
ou um acidente.

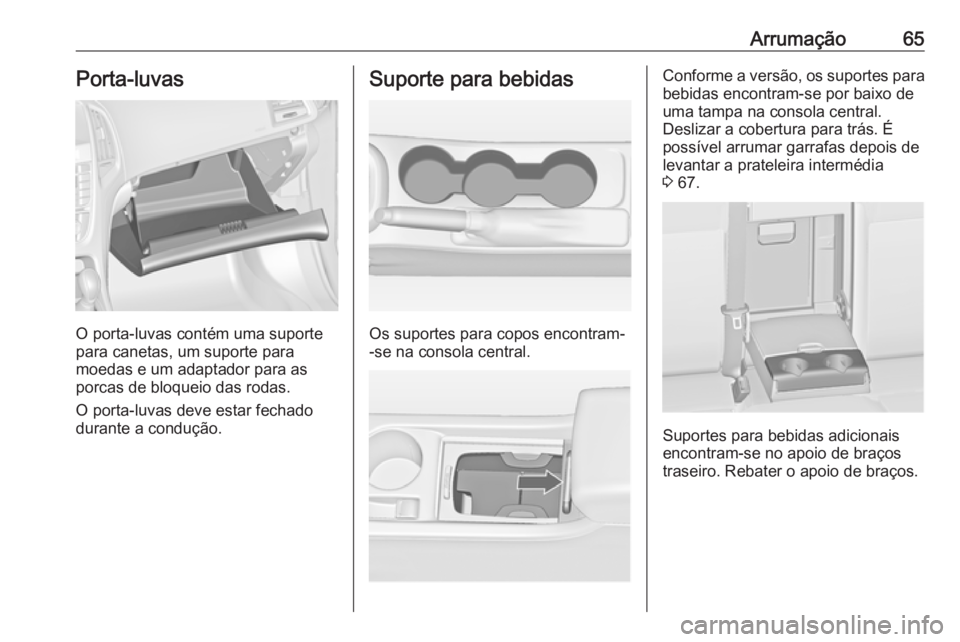

Arrumação65Porta-luvas
O porta-luvas contém uma suporte
para canetas, um suporte para
moedas e um adaptador para as
porcas de bloqueio das rodas.
O porta-luvas deve estar fechado
durante a condução.
Suporte para bebidas
Os suportes para copos encontram-
-se na consola central.
Conforme a versão, os suportes para
bebidas encontram-se por baixo de
uma tampa na consola central.
Deslizar a cobertura para trás. É possível arrumar garrafas depois de
levantar a prateleira intermédia
3 67.
Suportes para bebidas adicionais
encontram-se no apoio de braços
traseiro. Rebater o apoio de braços.

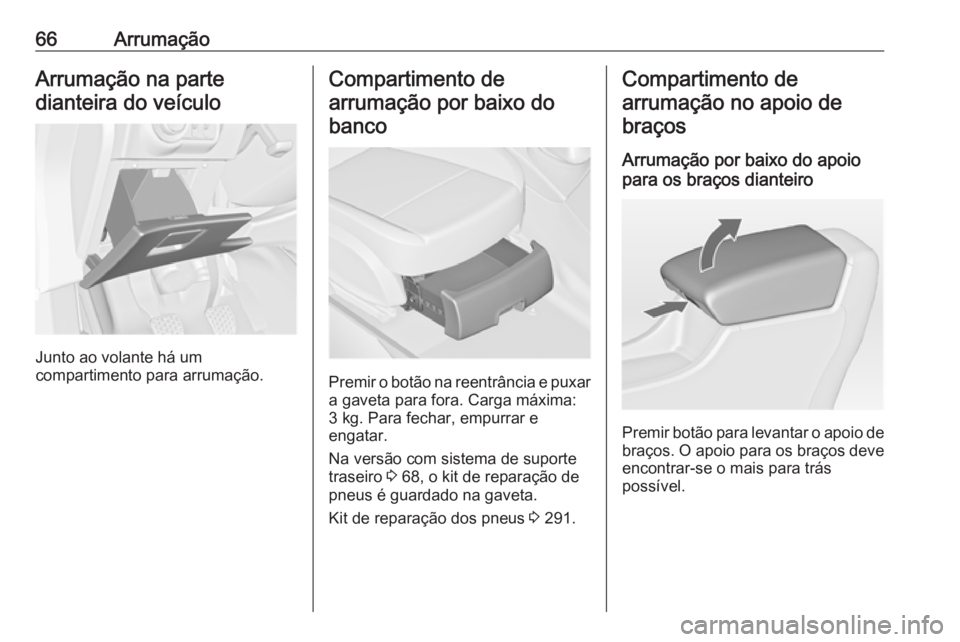

66ArrumaçãoArrumação na parte
dianteira do veículo
Junto ao volante há um
compartimento para arrumação.
Compartimento de
arrumação por baixo dobanco
Premir o botão na reentrância e puxar a gaveta para fora. Carga máxima:3 kg. Para fechar, empurrar e
engatar.
Na versão com sistema de suporte
traseiro 3 68, o kit de reparação de
pneus é guardado na gaveta.
Kit de reparação dos pneus 3 291.
Compartimento de
arrumação no apoio debraços
Arrumação por baixo do apoio
para os braços dianteiro
Premir botão para levantar o apoio de
braços. O apoio para os braços deve
encontrar-se o mais para trás
possível.

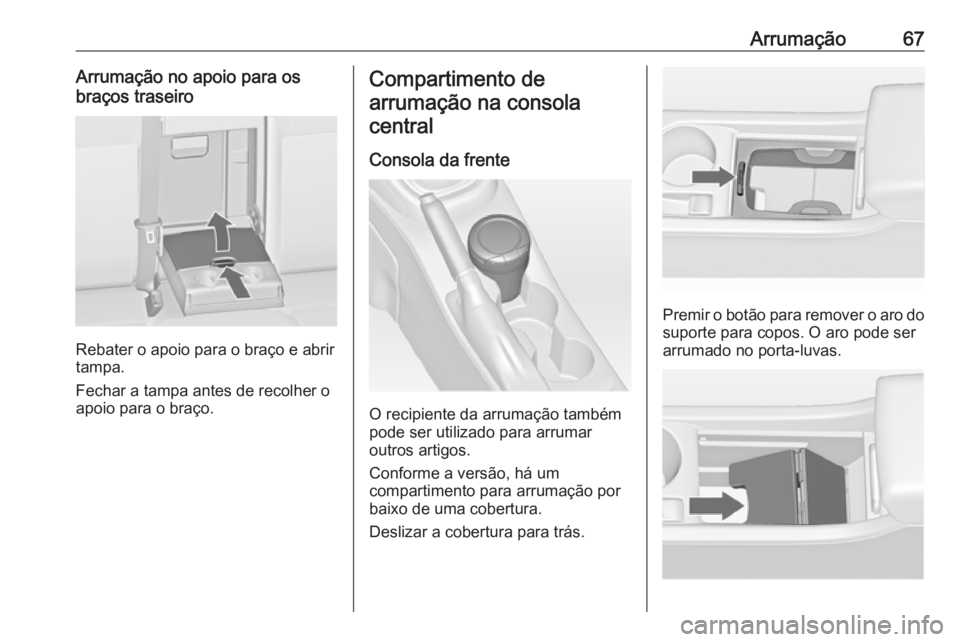

Arrumação67Arrumação no apoio para os
braços traseiro
Rebater o apoio para o braço e abrir
tampa.
Fechar a tampa antes de recolher o
apoio para o braço.
Compartimento de
arrumação na consola central
Consola da frente
O recipiente da arrumação também
pode ser utilizado para arrumar
outros artigos.
Conforme a versão, há um
compartimento para arrumação por baixo de uma cobertura.
Deslizar a cobertura para trás.
Premir o botão para remover o aro do suporte para copos. O aro pode serarrumado no porta-luvas.

68ArrumaçãoPor baixo da prateleira intermédia háoutro compartimento para
arrumação. Dobrar para cima a
prateleira intermédia e fixá-la na
vertical. O aro do suporte para copos
pode ser reintegrado para arrumar
garrafas.
Consola traseira
Puxar a gaveta para fora.
Atenção
Não utilizar para cinzas ou paraoutros artigos combustíveis.
Sistema de suporte traseiro
Sistema de suporte traseiro para
duas bicicletas
O sistema de suporte traseiro
(sistema Flex-Fix) permite a fixação
de bicicletas num suporte extraível
integrado na base do veículo. Não é permitido o transporte de outros
objectos.
A carga máxima do sistema de
suporte traseiro é de 40 kg. A carga máxima por bicicleta é de 20 kg.
A distância entre eixos de uma
bicicleta não deve ser superior a
1,2 metros. Caso contrário, não é
possível a fixação segura de uma
bicicleta.
Quando não estiver a ser utilizado, o
sistema de suporte tem de ser
novamente deslizado para o interior
do piso do veículo.
Não deve haver quaisquer outros
objectos nas bicicletas que se
possam soltar durante o transporte.Atenção
Não fixar bicicletas com pedaleiras em carbono nos
suportes para bicicletas. As
bicicletas poderão ficar
danificadas.
Extracção
Abrir a porta traseira.
