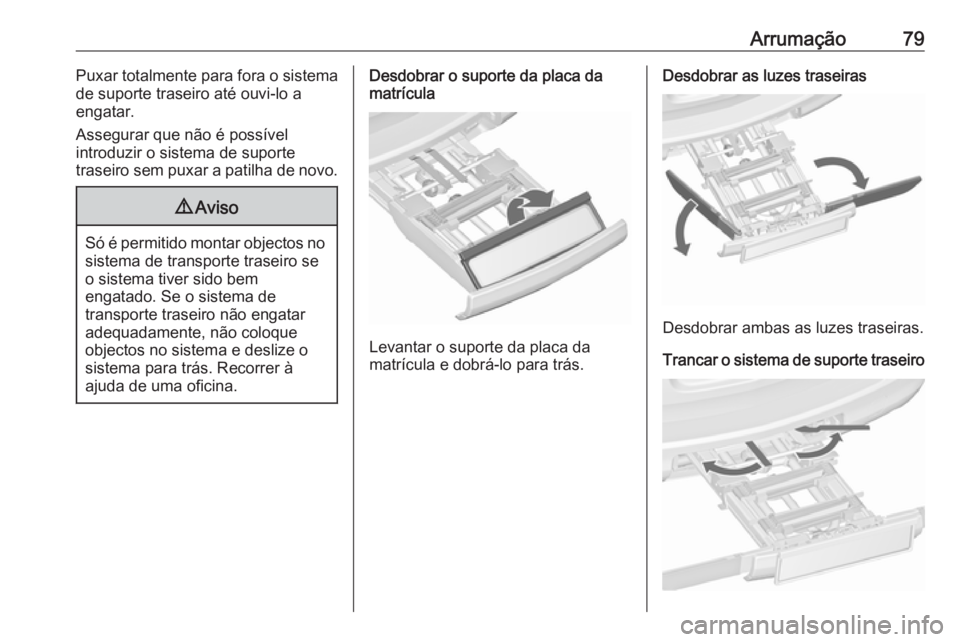

Arrumação79Puxar totalmente para fora o sistema
de suporte traseiro até ouvi-lo a
engatar.
Assegurar que não é possível
introduzir o sistema de suporte
traseiro sem puxar a patilha de novo.9 Aviso
Só é permitido montar objectos no
sistema de transporte traseiro se
o sistema tiver sido bem
engatado. Se o sistema de
transporte traseiro não engatar
adequadamente, não coloque
objectos no sistema e deslize o
sistema para trás. Recorrer à
ajuda de uma oficina.
Desdobrar o suporte da placa da
matrícula
Levantar o suporte da placa da
matrícula e dobrá-lo para trás.
Desdobrar as luzes traseiras
Desdobrar ambas as luzes traseiras.
Trancar o sistema de suporte traseiro

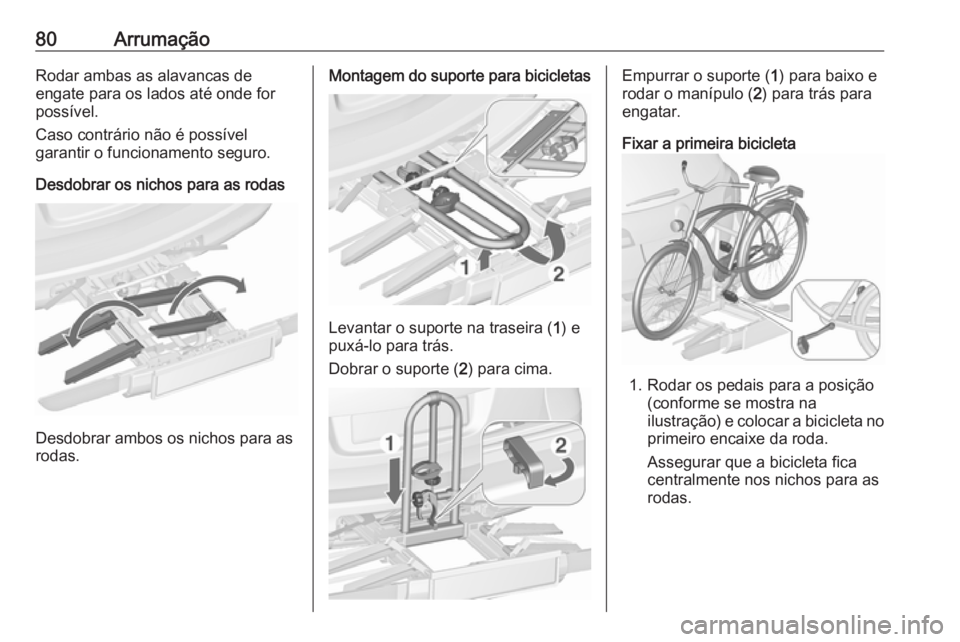

80ArrumaçãoRodar ambas as alavancas de
engate para os lados até onde for
possível.
Caso contrário não é possível
garantir o funcionamento seguro.
Desdobrar os nichos para as rodas
Desdobrar ambos os nichos para as
rodas.
Montagem do suporte para bicicletas
Levantar o suporte na traseira ( 1) e
puxá-lo para trás.
Dobrar o suporte ( 2) para cima.
Empurrar o suporte ( 1) para baixo e
rodar o manípulo ( 2) para trás para
engatar.
Fixar a primeira bicicleta
1. Rodar os pedais para a posição (conforme se mostra na
ilustração) e colocar a bicicleta no primeiro encaixe da roda.
Assegurar que a bicicleta fica
centralmente nos nichos para as
rodas.

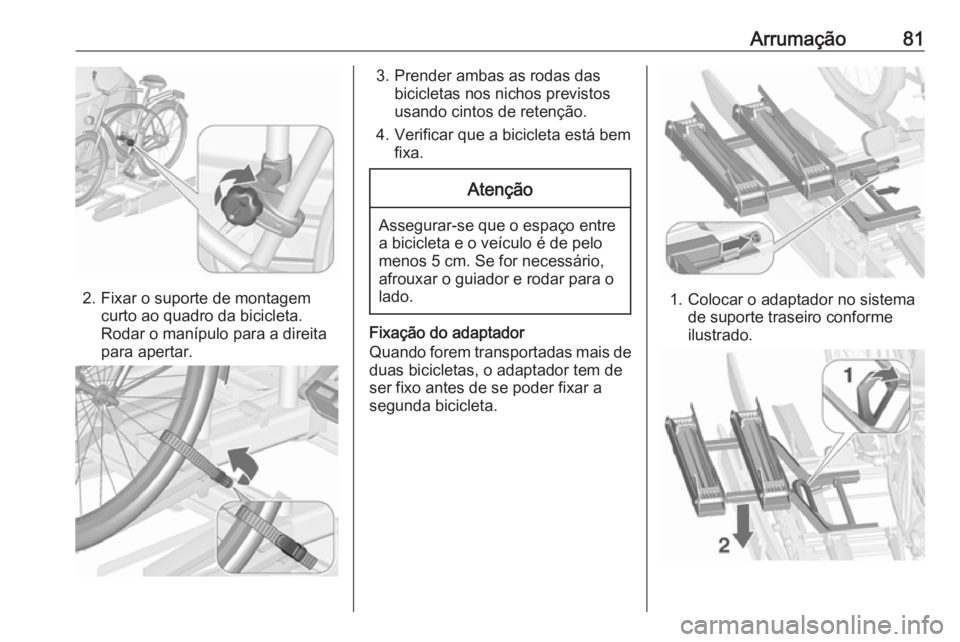

Arrumação81
2. Fixar o suporte de montagemcurto ao quadro da bicicleta.
Rodar o manípulo para a direita
para apertar.
3. Prender ambas as rodas das bicicletas nos nichos previstos
usando cintos de retenção.
4. Verificar que a bicicleta está bem fixa.Atenção
Assegurar-se que o espaço entre
a bicicleta e o veículo é de pelo
menos 5 cm. Se for necessário,
afrouxar o guiador e rodar para o
lado.
Fixação do adaptador
Quando forem transportadas mais de duas bicicletas, o adaptador tem deser fixo antes de se poder fixar a
segunda bicicleta.
1. Colocar o adaptador no sistema de suporte traseiro conforme
ilustrado.

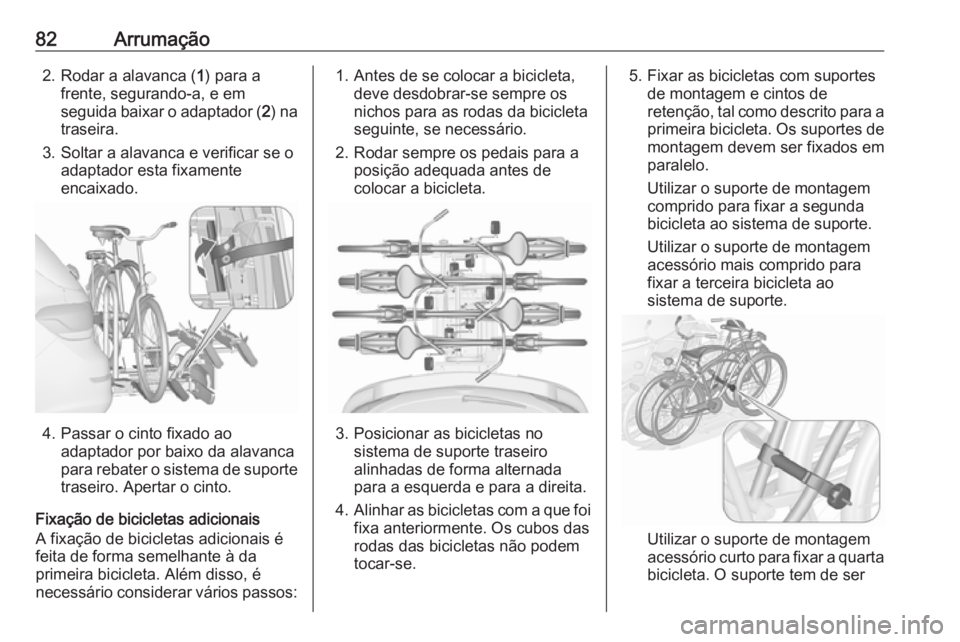

82Arrumação2. Rodar a alavanca (1) para a
frente, segurando-a, e em seguida baixar o adaptador ( 2) na
traseira.
3. Soltar a alavanca e verificar se o adaptador esta fixamente
encaixado.
4. Passar o cinto fixado ao adaptador por baixo da alavanca
para rebater o sistema de suporte
traseiro. Apertar o cinto.
Fixação de bicicletas adicionais
A fixação de bicicletas adicionais é feita de forma semelhante à da
primeira bicicleta. Além disso, é
necessário considerar vários passos:
1. Antes de se colocar a bicicleta, deve desdobrar-se sempre os
nichos para as rodas da bicicleta
seguinte, se necessário.
2. Rodar sempre os pedais para a posição adequada antes de
colocar a bicicleta.
3. Posicionar as bicicletas no sistema de suporte traseiro
alinhadas de forma alternada
para a esquerda e para a direita.
4. Alinhar as bicicletas com a que foi
fixa anteriormente. Os cubos das
rodas das bicicletas não podem
tocar-se.
5. Fixar as bicicletas com suportes de montagem e cintos de
retenção, tal como descrito para a
primeira bicicleta. Os suportes de montagem devem ser fixados em
paralelo.
Utilizar o suporte de montagem
comprido para fixar a segunda
bicicleta ao sistema de suporte.
Utilizar o suporte de montagem
acessório mais comprido para
fixar a terceira bicicleta ao sistema de suporte.
Utilizar o suporte de montagem
acessório curto para fixar a quarta
bicicleta. O suporte tem de ser

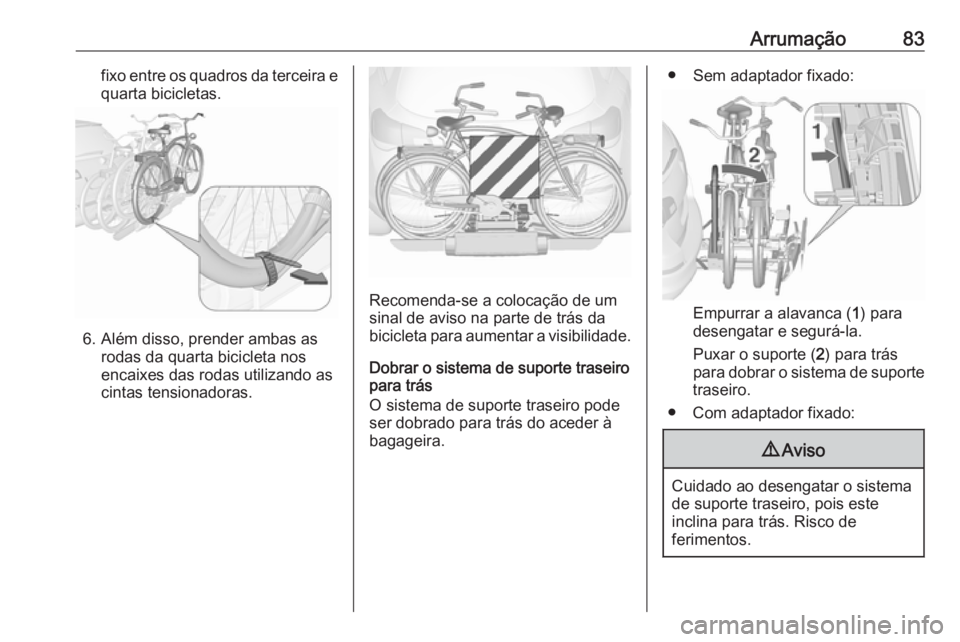

Arrumação83fixo entre os quadros da terceira equarta bicicletas.
6. Além disso, prender ambas as rodas da quarta bicicleta nos
encaixes das rodas utilizando as
cintas tensionadoras.
Recomenda-se a colocação de um
sinal de aviso na parte de trás da bicicleta para aumentar a visibilidade.
Dobrar o sistema de suporte traseiropara trás
O sistema de suporte traseiro pode
ser dobrado para trás do aceder à
bagageira.
● Sem adaptador fixado:
Empurrar a alavanca ( 1) para
desengatar e segurá-la.
Puxar o suporte ( 2) para trás
para dobrar o sistema de suporte
traseiro.
● Com adaptador fixado:
9 Aviso
Cuidado ao desengatar o sistema
de suporte traseiro, pois este
inclina para trás. Risco de
ferimentos.

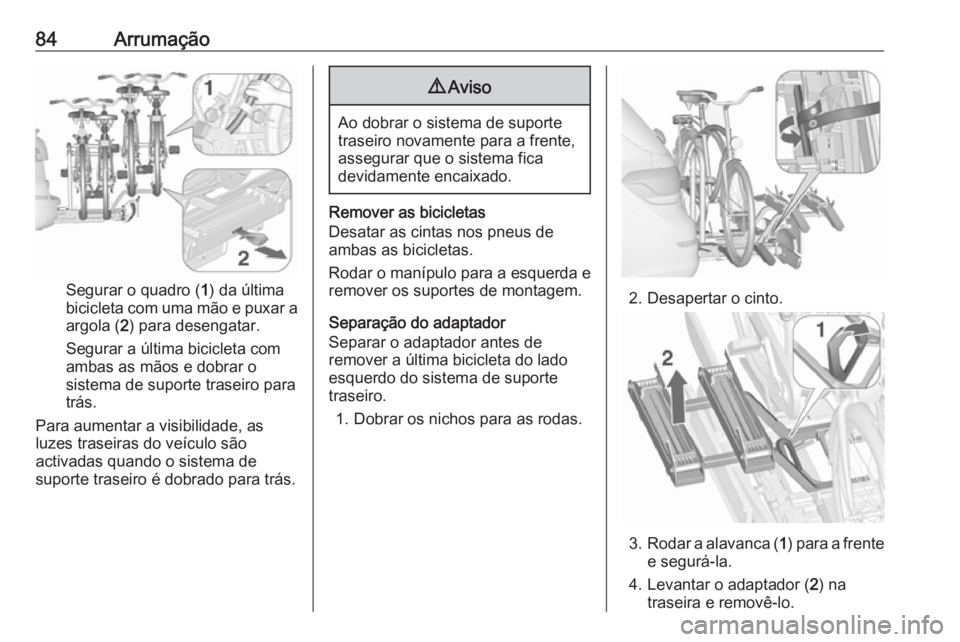

84Arrumação
Segurar o quadro (1) da última
bicicleta com uma mão e puxar a
argola ( 2) para desengatar.
Segurar a última bicicleta com
ambas as mãos e dobrar o
sistema de suporte traseiro para
trás.
Para aumentar a visibilidade, as
luzes traseiras do veículo são
activadas quando o sistema de
suporte traseiro é dobrado para trás.
9 Aviso
Ao dobrar o sistema de suporte
traseiro novamente para a frente,
assegurar que o sistema fica
devidamente encaixado.
Remover as bicicletas
Desatar as cintas nos pneus de
ambas as bicicletas.
Rodar o manípulo para a esquerda e
remover os suportes de montagem.
Separação do adaptador
Separar o adaptador antes de
remover a última bicicleta do lado
esquerdo do sistema de suporte
traseiro.
1. Dobrar os nichos para as rodas.
2. Desapertar o cinto.
3. Rodar a alavanca ( 1) para a frente
e segurá-la.
4. Levantar o adaptador ( 2) na
traseira e removê-lo.

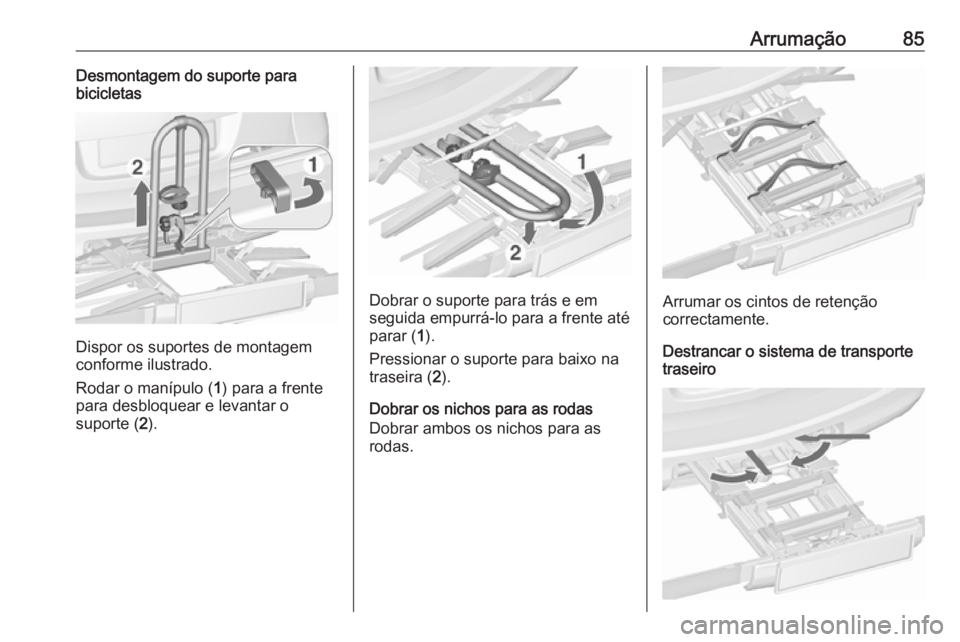

Arrumação85Desmontagem do suporte para
bicicletas
Dispor os suportes de montagem
conforme ilustrado.
Rodar o manípulo ( 1) para a frente
para desbloquear e levantar o
suporte ( 2).
Dobrar o suporte para trás e em
seguida empurrá-lo para a frente até
parar ( 1).
Pressionar o suporte para baixo na
traseira ( 2).
Dobrar os nichos para as rodas
Dobrar ambos os nichos para as
rodas.Arrumar os cintos de retenção
correctamente.
Destrancar o sistema de transporte
traseiro

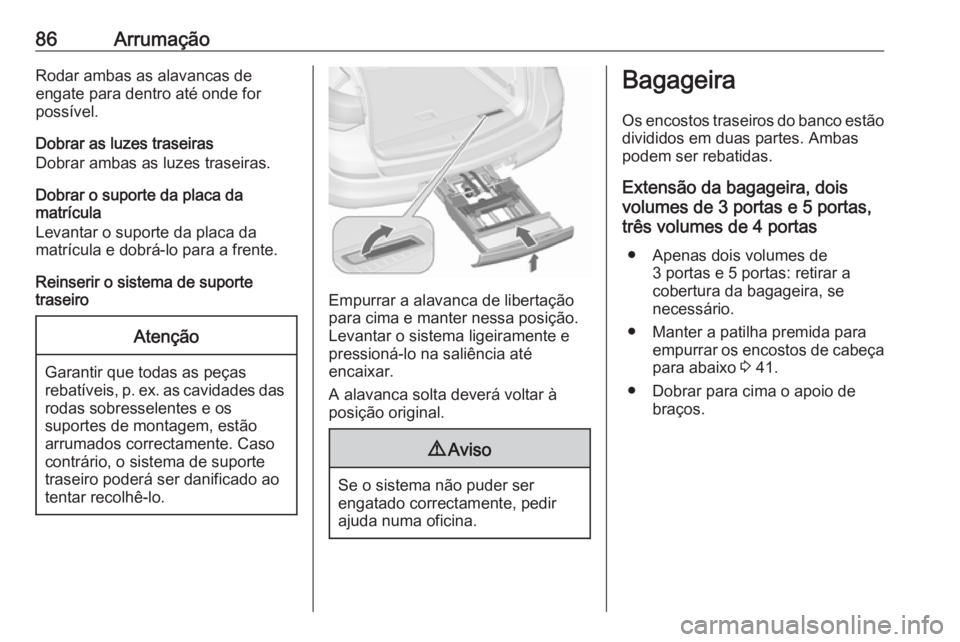

86ArrumaçãoRodar ambas as alavancas de
engate para dentro até onde for
possível.
Dobrar as luzes traseiras
Dobrar ambas as luzes traseiras.
Dobrar o suporte da placa da
matrícula
Levantar o suporte da placa da
matrícula e dobrá-lo para a frente.
Reinserir o sistema de suporte
traseiroAtenção
Garantir que todas as peças
rebatíveis, p. ex. as cavidades das rodas sobresselentes e os
suportes de montagem, estão
arrumados correctamente. Caso contrário, o sistema de suporte
traseiro poderá ser danificado ao
tentar recolhê-lo.
Empurrar a alavanca de libertação
para cima e manter nessa posição.
Levantar o sistema ligeiramente e
pressioná-lo na saliência até
encaixar.
A alavanca solta deverá voltar à
posição original.
9 Aviso
Se o sistema não puder ser
engatado correctamente, pedir
ajuda numa oficina.
Bagageira
Os encostos traseiros do banco estão
divididos em duas partes. Ambas
podem ser rebatidas.
Extensão da bagageira, dois
volumes de 3 portas e 5 portas,
três volumes de 4 portas
● Apenas dois volumes de 3 portas e 5 portas: retirar a
cobertura da bagageira, se
necessário.
● Manter a patilha premida para empurrar os encostos de cabeçapara abaixo 3 41.
● Dobrar para cima o apoio de braços.

Arrumação87

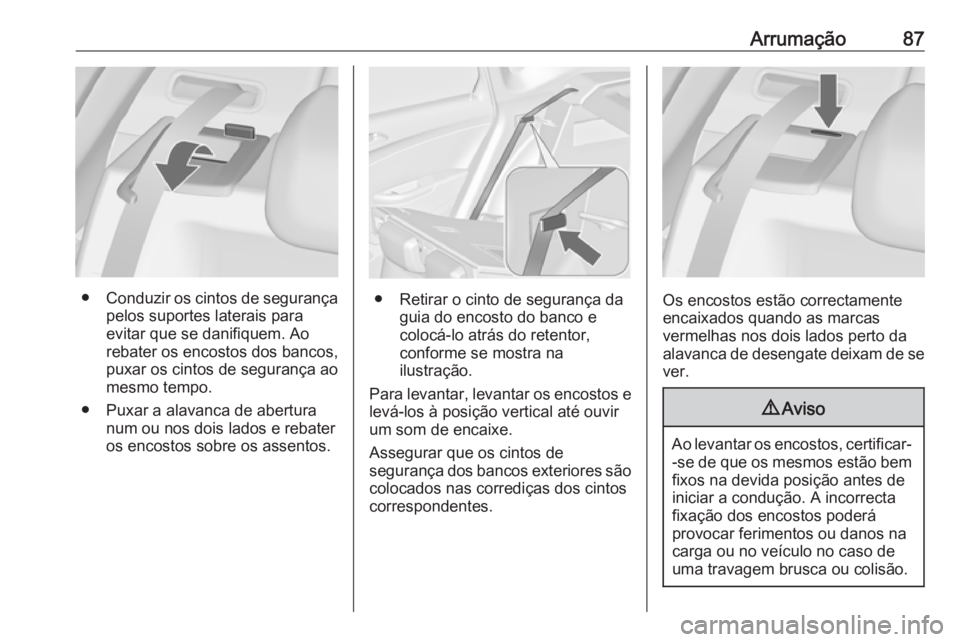

●Conduzir os cintos de segurança
pelos suportes laterais para
evitar que se danifiquem. Ao rebater os encostos dos bancos,
puxar os cintos de segurança ao
mesmo tempo.
● Puxar a alavanca de abertura num ou nos dois lados e rebater
os encostos sobre os assentos.● Retirar o cinto de segurança da guia do encosto do banco e
colocá-lo atrás do retentor,
conforme se mostra na
ilustração.
Para levantar, levantar os encostos e
levá-los à posição vertical até ouvir
um som de encaixe.
Assegurar que os cintos de
segurança dos bancos exteriores são
colocados nas corrediças dos cintos
correspondentes.Os encostos estão correctamente
encaixados quando as marcas
vermelhas nos dois lados perto da alavanca de desengate deixam de se ver.
9 Aviso
Ao levantar os encostos, certificar-
-se de que os mesmos estão bemfixos na devida posição antes de
iniciar a condução. A incorrecta
fixação dos encostos poderá
provocar ferimentos ou danos na
carga ou no veículo no caso de
uma travagem brusca ou colisão.

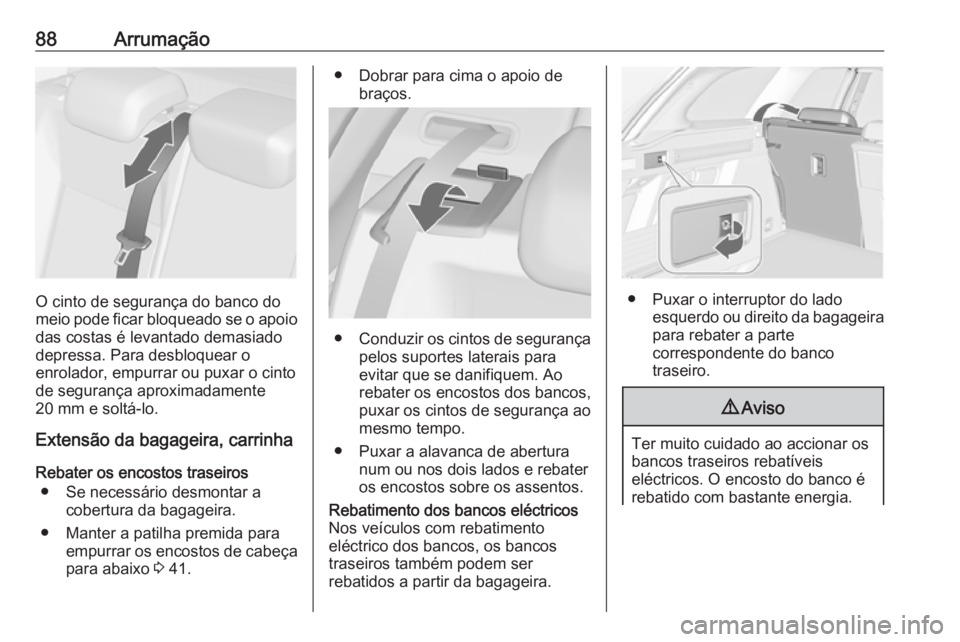

88Arrumação
O cinto de segurança do banco do
meio pode ficar bloqueado se o apoio das costas é levantado demasiado
depressa. Para desbloquear o
enrolador, empurrar ou puxar o cinto de segurança aproximadamente
20 mm e soltá-lo.
Extensão da bagageira, carrinha
Rebater os encostos traseiros ● Se necessário desmontar a cobertura da bagageira.
● Manter a patilha premida para empurrar os encostos de cabeça
para abaixo 3 41.
● Dobrar para cima o apoio de
braços.
●Conduzir os cintos de segurança
pelos suportes laterais para
evitar que se danifiquem. Ao rebater os encostos dos bancos,
puxar os cintos de segurança ao
mesmo tempo.
● Puxar a alavanca de abertura num ou nos dois lados e rebater
os encostos sobre os assentos.
Rebatimento dos bancos eléctricos
Nos veículos com rebatimento
eléctrico dos bancos, os bancos
traseiros também podem ser
rebatidos a partir da bagageira.
● Puxar o interruptor do lado esquerdo ou direito da bagageira
para rebater a parte
correspondente do banco
traseiro.
9 Aviso
Ter muito cuidado ao accionar os
bancos traseiros rebatíveis
eléctricos. O encosto do banco é
rebatido com bastante energia.
