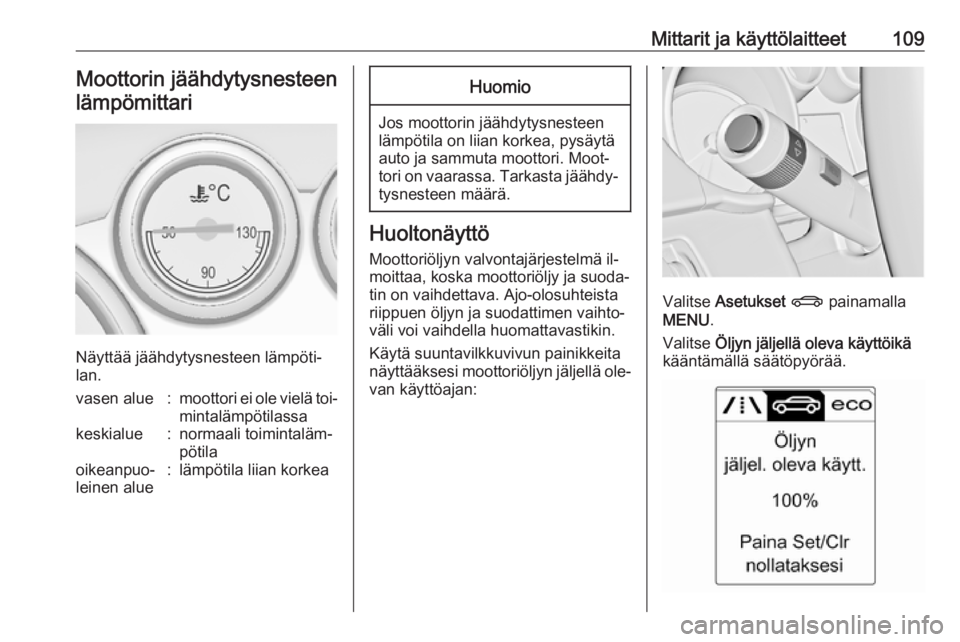

Mittarit ja käyttölaitteet109Moottorin jäähdytysnesteenlämpömittari
Näyttää jäähdytysnesteen lämpöti‐
lan.
vasen alue:moottori ei ole vielä toi‐ mintalämpötilassakeskialue:normaali toimintaläm‐
pötilaoikeanpuo‐
leinen alue:lämpötila liian korkeaHuomio
Jos moottorin jäähdytysnesteen
lämpötila on liian korkea, pysäytä
auto ja sammuta moottori. Moot‐ tori on vaarassa. Tarkasta jäähdy‐
tysnesteen määrä.
Huoltonäyttö
Moottoriöljyn valvontajärjestelmä il‐
moittaa, koska moottoriöljy ja suoda‐
tin on vaihdettava. Ajo-olosuhteista
riippuen öljyn ja suodattimen vaihto‐
väli voi vaihdella huomattavastikin.
Käytä suuntavilkkuvivun painikkeita näyttääksesi moottoriöljyn jäljellä ole‐ van käyttöajan:
Valitse Asetukset X painamalla
MENU .
Valitse Öljyn jäljellä oleva käyttöikä
kääntämällä säätöpyörää.

110Mittarit ja käyttölaitteetMoottoriöljyn jäljellä oleva käyttöikänäkyy prosentteina kuljettajan tieto‐
keskuksessa.
Nollaus Paina suuntavilkkuvivussa SET/CLR
usean sekunnin ajan nollausta var‐
ten. Moottoriöljyn jäljellä oleva käyt‐
töaika -sivun tulee olla aktiivinen.
Kytke sytytysvirta, mutta älä käyn‐ nistä moottoria.
Järjestelmä on nollattava aina moot‐
toriöljyn vaihdon yhteydessä, jotta se
toimii oikein. Käänny korjaamon puo‐ leen.
Seuraava huolto Kun järjestelmä on laskenut mootto‐
riöljyn käyttöiän lyhentyneen, kuljet‐
tajan tietokeskuksessa näkyy varoi‐
tusviesti. Vaihdata moottoriöljy ja
suodatin korjaamolla viikon sisällä tai
enintään 500 km:n jälkeen (sen mu‐
kaan kumpi ensin täyttyy).
Kuljettajan tietokeskus 3 119.
Huoltotiedot 3 287.Merkkivalot
Kuvattuja merkkivaloja ei ole kaikissa autoissa. Kuvaus koskee kaikkia mit‐
taristoversioita. Merkkivalojen sijainti
saattaa vaihdella laitteiston mukaan.
Kun sytytysvirta on kytketty, useim‐
mat merkkivalot palavat hetken ajan
toimintatestinä.
Merkkivalojen värit merkitsevät seu‐
raavaa:Punainen:Vaara, tärkeä muistutusKeltainen:Varoitus, ohje, häiriöVihreä:Päällekytkennän vahvis‐
tusSininen:Päällekytkennän vahvis‐ tusValkoinen:Päällekytkennän vahvis‐tus

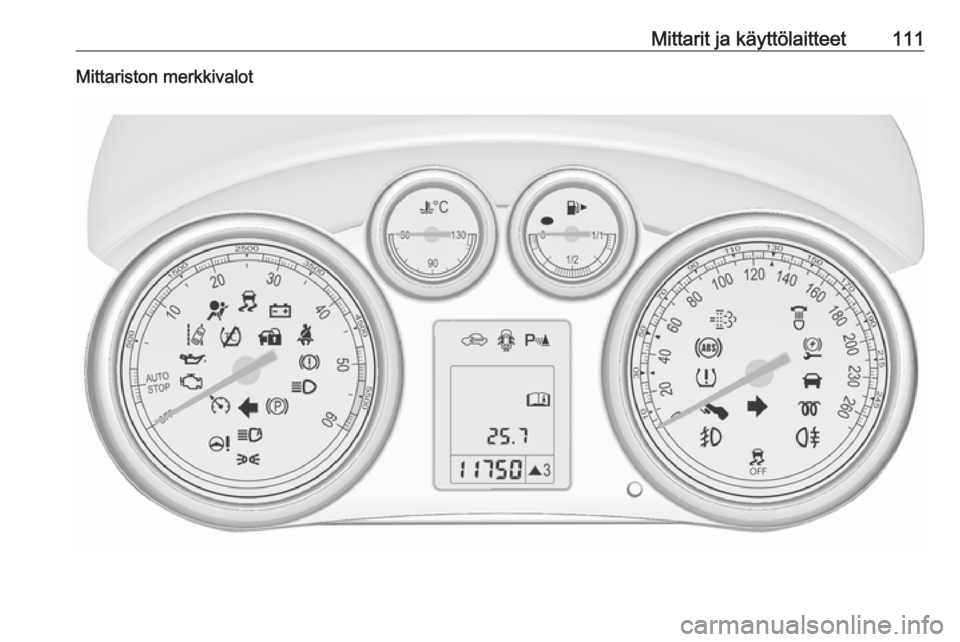

Mittarit ja käyttölaitteet111Mittariston merkkivalot

112Mittarit ja käyttölaitteetKeskikonsolin merkkivalot
Yleiskuvaus
OSuuntavilkku 3 112XTurvavyömuistutin 3 113vTurvatyynyt ja turvavyönkiris‐
timet 3 113VTurvatyynyn poistaminen
käytöstä 3 113pLatausjärjestelmä 3 113ZToimintahäiriön merkkivalo
3 114gHuolla auto pian 3 114RJarru- ja kytkinjärjestelmä
3 114-Polkimen käyttö 3 114mSähkötoiminen seisontajarru
3 114jSähkötoimisen seisontajarrun
vika 3 115uLukkiutumaton jarrujärjestelmä
(ABS) 3 115[Vaihto ylös 3 115cOhjaustehostin 3 115)Kaistavahti 3 115rUltraäänipysäköintitutka
3 116nElektroninen ajonvakautusjär‐
jestelmä pois päältä 3 116bElektroninen ajonvakautusjär‐
jestelmä ja luistonestojärjes‐
telmä 3 116kLuistonestojärjestelmä pois
päältä 3 116!Esilämmitys 3 116%Dieselhiukkassuodatin 3 116wRengaspaineiden valvontajär‐
jestelmä 3 117IMoottorin öljynpaine 3 117iPolttoaine vähissä 3 117dAjonestin 3 117#Alennettu moottorin teho
3 1188Ulkovalot 3 118CKaukovalot 3 118lKaukovaloapu 3 118fKääntyvät ajovalot 3 118>Sumuvalot 3 118rTakasumuvalo 3 118GAlhainen pesunestetaso
3 118mVakionopeussäädin 3 118 /
Mukautuva vakionopeussäädin
3 118AAuto havaittu edessä 3 119hOvi auki 3 119
Suuntavilkku
O palaa tai vilkkuu vihreänä.

Mittarit ja käyttölaitteet113Syttyy hetkeksi
Seisontavalot ovat käytössä.
Merkkivalo vilkkuu
Suuntavilkku tai varoitusvilkut ovat
käytössä.
Nopea vilkkuminen: suuntavilkku tai
sen sulake on viallinen, perävaunun
suuntavilkku ei toimi.
Lampun vaihto 3 235, sulakkeet
3 253.
Suuntavalot 3 148.
Turvavyömuistutin Etuistuinten turvavyömuistutus
Kuljettajan istuimen symboli X palaa
tai vilkkuu punaisena.
Etumatkustajan istuimen symboli k
palaa tai vilkkuu punaisena, kun istuin on käytössä.
Palaa
Sytytysvirran kytkemisen jälkeen
kunnes turvavyö on kiinnitetty.Merkkivalo vilkkuu
Moottorin käynnistämisen jälkeen
enintään 100 sekunnin ajan, ennen
kuin turvavyö on kiinnitetty.
Turvatyynyt ja turvavyönkiristimet
v palaa punaisena.
Kun sytytysvirta kytketään, merkki‐
valo palaa noin 4 sekuntia. Jos se ei
syty, sammu 4 sekunnin kuluttua tai
jos se syttyy ajon aikana, turvatyyny‐
järjestelmässä on toimintahäiriö.
Käänny korjaamon puoleen. Turva‐
tyynyt ja turvavöiden esikiristimet ei‐
vät ehkä laukea onnettomuudessa.
Turvavöiden esikiristimien tai turva‐
tyynyjen lauettua v palaa jatkuvasti.9 Varoitus
Korjauta häiriön syy viipymättä
korjaamolla.
Turvavöiden esikiristimet, turvatyyny‐
järjestelmä 3 48, 3 51.
Turvatyynyn poistaminen
käytöstä
V palaa keltaisena.
Palaa sytytysvirran kytkemisen jäl‐
keen noin 60 sekuntia. Etumatkusta‐
jan turvatyyny on aktivoituna.
* palaa keltaisena.
Etumatkustajan turvatyyny on pois‐
kytketty 3 53.9 Vaara
Lapsen kuolemaan johtavan hen‐
kilövahingon vaara, jos lasten tur‐
valaitetta käytetään etuistuimella etumatkustajan turvatyynyn ol‐
lessa aktivoituna.
Aikuisen kuolemaan johtavan
henkilövahingon vaara istuttaessa etuistuimella etumatkustajan tur‐
vatyynyn ollessa poiskytkettynä.
Latausjärjestelmä
p palaa punaisena.
Syttyy, kun sytytysvirta kytketään, ja
sammuu pian moottorin käynnistyt‐
tyä.

114Mittarit ja käyttölaitteetPalaa moottorin käydessäPysäytä, sammuta moottori. Auton
akku ei lataudu. Moottorin jäähdytys
saattaa olla keskeytynyt. Jarrutehos‐ tin voi lakata vaikuttamasta. Käänny
korjaamon puoleen.
Toimintavian merkkivalo Z palaa tai vilkkuu keltaisena.
Syttyy, kun sytytysvirta kytketään, ja
sammuu pian moottorin käynnistyt‐
tyä.
Palaa moottorin käydessä Häiriö päästöjenhallinnan järjestel‐
mässä. Sallitut päästöarvot voivat ylit‐
tyä. Käänny välittömästi korjaamon
puoleen.
Vilkkuu moottorin käydessä Häiriö, joka voi johtaa katalysaattorin
vaurioitumiseen. Vähennä kaasua,
kunnes vilkkuminen lakkaa. Käänny
välittömästi korjaamon puoleen.
Huolla auto pian g palaa keltaisena.Lisäksi saattaa näkyä varoitusviesti
tai -koodi.
Auto on huollettava.
Käänny korjaamon puoleen.
Auton viestit 3 126.
Jarru- ja kytkinjärjestelmä R palaa punaisena.
Jarru- ja kytkinnesteen taso on liian
alhainen 3 233.9 Varoitus
Pysäytä. Keskeytä matkanteko
välittömästi. Käänny korjaamon
puoleen.
Se palaa sytytysvirran kytkemisen jäl‐
keen, kun käsikäyttöinen seisonta‐
jarru on kytketty 3 177.
Polkimen käyttö
- palaa tai vilkkuu keltaisena.
Palaa
Jarrupoljinta on painettava sähkötoi‐ misen seisontajarrun vapauttami‐
seksi 3 177.
Kytkinpoljinta tulee painaa moottorin
käynnistämiseksi Autostop-tilassa.
Stop-start-järjestelmä 3 167.
Merkkivalo vilkkuu
Kytkinpoljinta tulee painaa moottorin
käynnistystä varten 3 18, 3 166.
Joissakin versioissa polkimen käyttöä koskeva viesti näkyy kuljettajan tieto‐
keskuksessa (DIC) 3 126.
Sähkötoiminen
seisontajarru
m palaa tai vilkkuu punaisena.
Palaa Sähkötoiminen seisontajarru on kyt‐
ketty 3 177.

Mittarit ja käyttölaitteet115Merkkivalo vilkkuuSähkötoimista seisontajarrua ei ole
kytketty tai vapautettu täysin. Kytke
sytytysvirta, paina jarrupoljin pohjaan ja yritä nollata järjestelmä ensin va‐
pauttamalla ja sitten kytkemällä säh‐
kötoiminen seisontajarru. Jos m vilk‐
kuu edelleen, älä jatka matkaa, vaan
käänny korjaamon puoleen.
Sähkötoimisenseisontajarrun vika
j palaa tai vilkkuu keltaisena.
Palaa Sähkötoimisen seisontajarrun toimin‐ takyky on huonontunut 3 177.
Merkkivalo vilkkuu Sähkötoiminen seisontajarru on huol‐totilassa. Pysäytä auto, kytke sähkö‐
toiminen seisontajarru ja vapauta se
sitten nollataksesi.9 Varoitus
Korjauta häiriön syy viipymättä
korjaamolla.
Lukkiutumaton
jarrujärjestelmä (ABS)
u palaa keltaisena.
Palaa sytytysvirran kytkemisen jäl‐
keen muutamia sekunteja. Järjes‐
telmä on toimintavalmiudessa, kun
merkkivalo sammuu.
Jos merkkivalo ei sammu muutaman
sekunnin kuluttua tai jos se palaa ajon
aikana, ABS-järjestelmässä on häiriö.
Jarrujärjestelmä toimii edelleen,
mutta lukkiutumisenesto on kytkeyty‐
nyt pois.
Lukkiutumaton jarrujärjestelmä
3 176.
Vaihto ylös
[ palaa vihreänä merkkivalona tai
näkyy symbolina R seuraavaksi suu‐
remman vaihteen numeron kanssa
kuljettajan tietokeskuksessa (DIC), kun ylösvaihtoa suositellaan polttoai‐
neen säästämiseksi.
Joissakin versioissa vaihtamista kos‐
keva ilmoitus näkyy kokonaisena
ponnahdussivuna DIC:ssä.
EcoFlex-ajoavustaja 3 129.
Ohjaustehostin c palaa keltaisena.
Syttyy, kun ohjaustehostusta on
vähennetty
Ohjaustehostusta vähennetään jär‐
jestelmän ylikuumenemisen vuoksi.
Merkkivalo sammuu, kun järjestelmä
on jäähtynyt.
Stop-start-järjestelmä 3 167.
Syttyy, kun ohjaustehostus on
poistettu käytöstä
Ohjaustehostusjärjestelmän vika.
Käänny korjaamon puoleen.
Kaistavahti) palaa vihreänä tai vilkkuu keltai‐
sena.

116Mittarit ja käyttölaitteetPalaa vihreänäJärjestelmä on käytössä ja toiminta‐
valmis.
Vilkkuu keltaisena Järjestelmä havaitsee tahattomankaistanvaihdon.
Ultraäänipysäköintitutka r palaa keltaisena.
Häiriö järjestelmässä
tai
Häiriö, joka johtuu anturien peittymi‐
sestä likaan, jäähän tai lumeen
tai
Ulkopuolisen ultraäänilähteen aiheut‐
tamat häiriöt. Järjestelmä toimii nor‐
maalisti, kun häiriön lähde poistetaan.
Korjauta järjestelmän häiriön syy kor‐
jaamolla.
Ultraäänipysäköintitutka 3 199.Elektroninen ajovakauden
hallintajärjestelmä poispäältä
n palaa keltaisena.
Järjestelmä on pois toiminnasta.
Elektroninen ajonvakautus‐järjestelmä ja
luistonestojärjestelmä
b palaa tai vilkkuu keltaisena.
Palaa Järjestelmässä on vika. Ajoa voidaan
jatkaa. Ajovakavuus voi kuitenkin
huonontua ajotien laadusta riippuen.
Korjauta häiriön syy korjaamolla.
Merkkivalo vilkkuu
Järjestelmä on aktiivisesti toimin‐
nassa. Moottorin teho voi heikentyä ja auto voi hieman jarruttaa automaatti‐
sesti.
Elektroninen ajovakauden hallintajär‐ jestelmä (ESC) 3 180, luistonesto‐
järjestelmä (TC) 3 179.Luistonestojärjestelmä pois
päältä
k palaa keltaisena.
Järjestelmä on pois toiminnasta.
Hehkutus ! palaa keltaisena.
Hehkutus on toiminnassa. Se kytkey‐
tyy päälle ainoastaan matalissa läm‐
pötiloissa.
Dieselhiukkassuodatin % palaa tai vilkkuu keltaisena.
Dieselhiukkassuodatin on puhdistet‐
tava.
Jatka ajamista kunnes % sammuu.
Mikäli mahdollista, älä anna moottorin
käyntinopeuden laskea alle
2000 r/min.
Palaa Dieselhiukkassuodatin on täynnä.
Käynnistä puhdistusmenettely ensi ti‐ lassa.

Mittarit ja käyttölaitteet117Merkkivalo vilkkuuSuodattimen suurin täyttöaste on
saavutettu. Käynnistä puhdistusme‐
nettely välittömästi moottorin vaurioi‐
tumisen estämiseksi.
Dieselhiukkassuodatin 3 170, Stop-
start-järjestelmä 3 167.
Rengaspaineiden valvontajärjestelmä
w palaa tai vilkkuu keltaisena.
Palaa Rengaspaineiden aleneminen. Py‐
sähdy heti ja tarkasta rengaspaineet.
Merkkivalo vilkkuu Häiriö järjestelmässä tai on asennettu
pyörä, jossa ei ole paineanturia
(esim. varapyörä). Merkkivalo palaa
jatkuvasti 60 - 90 sekunnin kuluttua.
Käänny korjaamon puoleen.
Moottorin öljynpaine
I palaa punaisena.Syttyy, kun sytytysvirta kytketään, ja
sammuu pian moottorin käynnistyt‐
tyä.
Palaa moottorin käydessäHuomio
Moottorin voitelu saattaa olla kes‐
keytynyt. Moottori voi vaurioitua ja leikata kiinni, jolloin vetävät pyörät
lukkiutuvat.
1. Paina kytkinpoljin pohjaan.
2. Kytke vaihteisto vapaalle, aseta valintavipu asentoon N.
3. Aja mahdollisimman nopeasti pois liikennevirrasta häiritsemättä
muuta liikennettä.
4. Katkaise sytytysvirta.
9 Varoitus
Jarruttaminen ja ohjaaminen vaa‐
tivat huomattavasti enemmän voi‐
maa moottorin ollessa sammutet‐
tuna. Autostop-toiminnon aikana
jarrutehostin toimii normaalisti.
Älä poista avainta ennen kuin auto
on paikallaan, muuten ohjaus‐
lukko voi lukkiutua odottamatto‐
masti.
Tarkista öljymäärä, ennen kuin kään‐
nyt korjaamon puoleen 3 230.
Polttoaine vähissä
i palaa tai vilkkuu keltaisena.
Palaa Polttoainesäiliössä on liian vähänpolttoainetta.
Merkkivalo vilkkuuPolttoainevarat on käytetty. Tankkaa
välittömästi. Älä aja säiliötä tyhjäksi.
Katalysaattori 3 171.
Ilman poisto dieselpolttoainejärjestel‐
mästä 3 235.
Ajonestin
d vilkkuu keltaisena.
Häiriö ajonestinjärjestelmässä. Moot‐ toria ei voida käynnistää.

118Mittarit ja käyttölaitteetAlennettu moottorin teho
# palaa keltaisena.
Moottorin teho on rajoitettu. Käänny
korjaamon puoleen.
Ulkovalot
8 palaa vihreänä.
Ulkovalot ovat päällä 3 141.
Kaukovalot
C palaa sinisenä.
Syttyy kaukovalojen ollessa päällä, kaukovalovilkun käytön yhteydessä
3 143 tai kun kaukovalot ja kaukova‐
loapu tai älykäs ajovalojen korkeuden
säätötoiminto ovat käytössä 3 145.
Kaukovaloapu
l palaa vihreänä.
Kaukovaloapu tai älykäs ajovalojen
kantaman säätötoiminto on aktivoi‐
tuna 3 143, 3 145.
Kääntyvät ajovalot
f palaa tai vilkkuu keltaisena.Palaa
Häiriö järjestelmässä.
Käänny korjaamon puoleen.
Merkkivalo vilkkuu Järjestelmä on kytketty symmetrisille
lähivaloille.
Merkkivalon f vilkkuminen
noin 4 sekunnin ajan sytytysvirran kytkemisen jälkeen muistuttaa siitä, että järjestelmä on aktivoitu 3 144.
Automaattinen valojen ohjaus 3 142.
Sumuvalot
> palaa vihreänä.
Etusumuvalot ovat käytössä 3 149.
Takasumuvalo
r palaa keltaisena.
Takasumuvalo on päällä 3 149.
Alhainen pesunestetaso
G palaa keltaisena.
Pesunesteen määrä on alhainen.Pesuneste 3 232.
Vakionopeussäädin
m syttyy valkoisena tai vihreänä.
Syttyy valkoisena Järjestelmä on päällä.
Palaa vihreänä Vakionopeussäädin on käytössä.
Vakionopeussäädin 3 184.
Mukautuva
vakionopeussäädin
m syttyy valkoisena tai vihreänä.
Syttyy valkoisena Järjestelmä on päällä.
Palaa vihreänä
Mukautuva vakionopeussäädin on
aktiivinen.
Mukautuva vakionopeussäädin
3 187.
