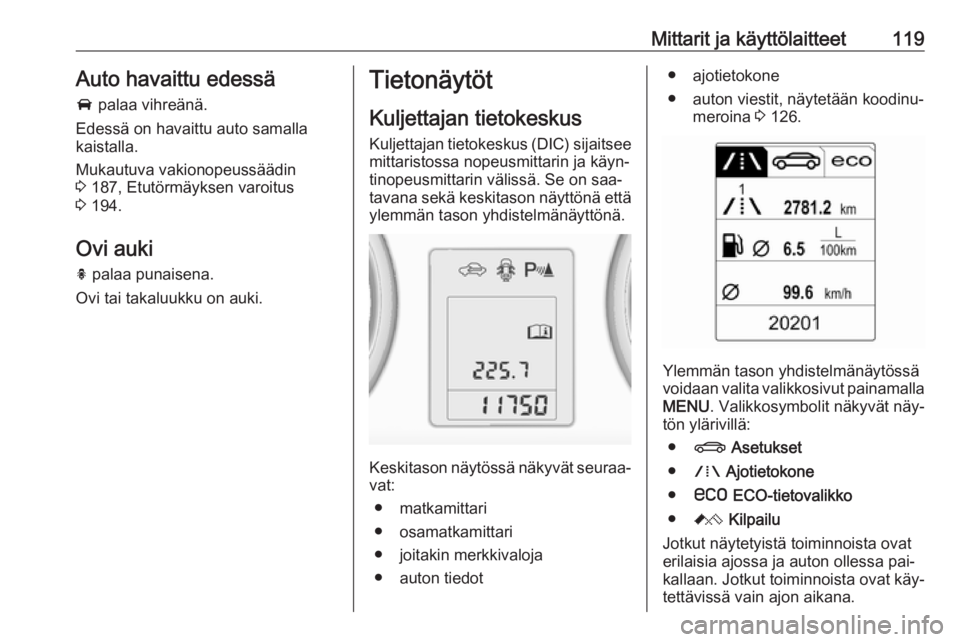

Mittarit ja käyttölaitteet119Auto havaittu edessä
A palaa vihreänä.
Edessä on havaittu auto samalla
kaistalla.
Mukautuva vakionopeussäädin
3 187, Etutörmäyksen varoitus
3 194.
Ovi auki
h palaa punaisena.
Ovi tai takaluukku on auki.Tietonäytöt
Kuljettajan tietokeskus Kuljettajan tietokeskus (DIC) sijaitseemittaristossa nopeusmittarin ja käyn‐
tinopeusmittarin välissä. Se on saa‐
tavana sekä keskitason näyttönä että
ylemmän tason yhdistelmänäyttönä.
Keskitason näytössä näkyvät seuraa‐ vat:
● matkamittari
● osamatkamittari
● joitakin merkkivaloja
● auton tiedot
● ajotietokone
● auton viestit, näytetään koodinu‐ meroina 3 126.
Ylemmän tason yhdistelmänäytössä
voidaan valita valikkosivut painamalla
MENU . Valikkosymbolit näkyvät näy‐
tön ylärivillä:
● X Asetukset
● W Ajotietokone
● s ECO-tietovalikko
● C Kilpailu
Jotkut näytetyistä toiminnoista ovat
erilaisia ajossa ja auton ollessa pai‐
kallaan. Jotkut toiminnoista ovat käy‐
tettävissä vain ajon aikana.

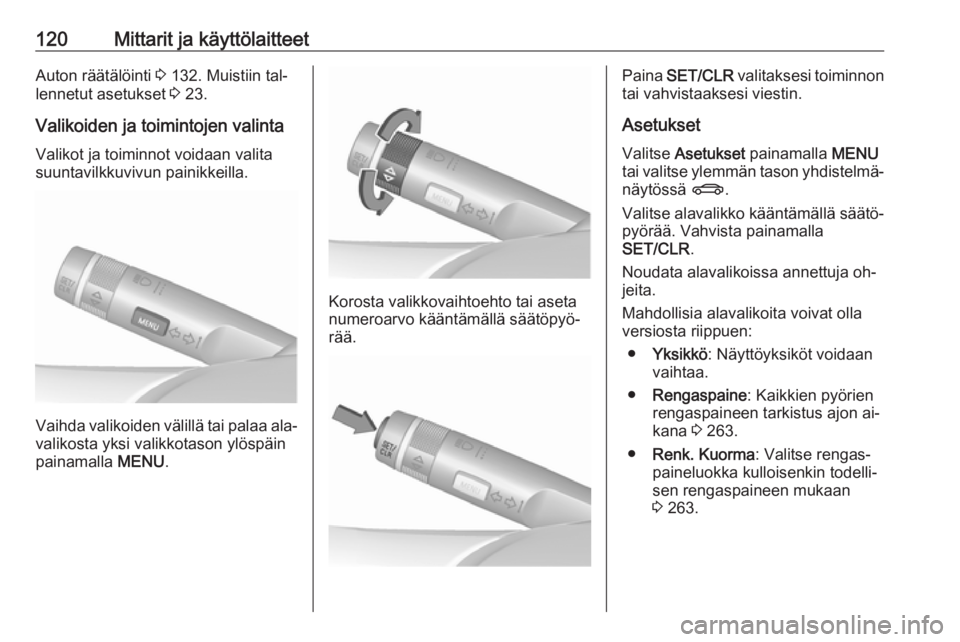

120Mittarit ja käyttölaitteetAuton räätälöinti 3 132. Muistiin tal‐
lennetut asetukset 3 23.
Valikoiden ja toimintojen valinta Valikot ja toiminnot voidaan valita
suuntavilkkuvivun painikkeilla.
Vaihda valikoiden välillä tai palaa ala‐ valikosta yksi valikkotason ylöspäinpainamalla MENU.
Korosta valikkovaihtoehto tai aseta
numeroarvo kääntämällä säätöpyö‐ rää.
Paina SET/CLR valitaksesi toiminnon
tai vahvistaaksesi viestin.
Asetukset
Valitse Asetukset painamalla MENU
tai valitse ylemmän tason yhdistelmä‐
näytössä X.
Valitse alavalikko kääntämällä säätö‐ pyörää. Vahvista painamalla
SET/CLR .
Noudata alavalikoissa annettuja oh‐
jeita.
Mahdollisia alavalikoita voivat olla
versiosta riippuen:
● Yksikkö : Näyttöyksiköt voidaan
vaihtaa.
● Rengaspaine : Kaikkien pyörien
rengaspaineen tarkistus ajon ai‐ kana 3 263.
● Renk. Kuorma : Valitse rengas‐
paineluokka kulloisenkin todelli‐ sen rengaspaineen mukaan
3 263.

Mittarit ja käyttölaitteet121

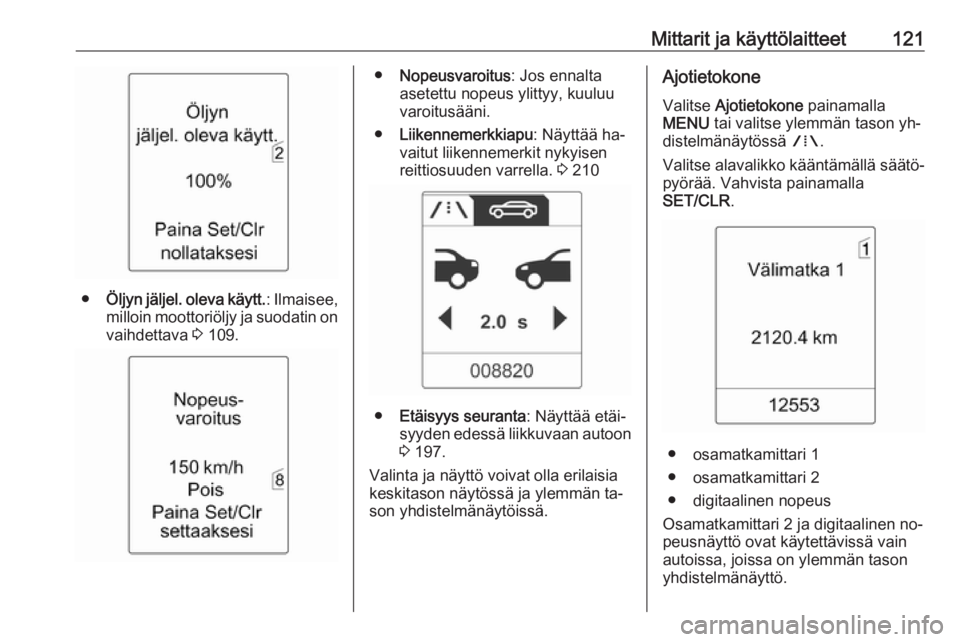

●Öljyn jäljel. oleva käytt. : Ilmaisee,
milloin moottoriöljy ja suodatin on
vaihdettava 3 109.
● Nopeusvaroitus : Jos ennalta
asetettu nopeus ylittyy, kuuluu
varoitusääni.
● Liikennemerkkiapu : Näyttää ha‐
vaitut liikennemerkit nykyisen
reittiosuuden varrella. 3 210
● Etäisyys seuranta : Näyttää etäi‐
syyden edessä liikkuvaan autoon
3 197.
Valinta ja näyttö voivat olla erilaisia
keskitason näytössä ja ylemmän ta‐
son yhdistelmänäytöissä.
Ajotietokone
Valitse Ajotietokone painamalla
MENU tai valitse ylemmän tason yh‐
distelmänäytössä W.
Valitse alavalikko kääntämällä säätö‐
pyörää. Vahvista painamalla
SET/CLR .
● osamatkamittari 1
● osamatkamittari 2
● digitaalinen nopeus
Osamatkamittari 2 ja digitaalinen no‐
peusnäyttö ovat käytettävissä vain
autoissa, joissa on ylemmän tason
yhdistelmänäyttö.

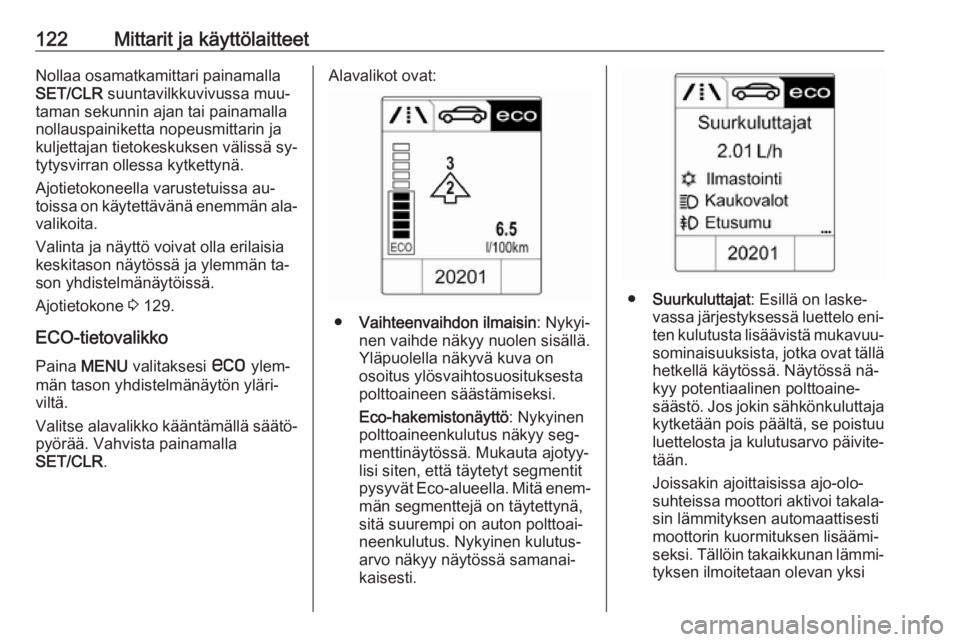

122Mittarit ja käyttölaitteetNollaa osamatkamittari painamalla
SET/CLR suuntavilkkuvivussa muu‐
taman sekunnin ajan tai painamalla
nollauspainiketta nopeusmittarin ja
kuljettajan tietokeskuksen välissä sy‐
tytysvirran ollessa kytkettynä.
Ajotietokoneella varustetuissa au‐ toissa on käytettävänä enemmän ala‐ valikoita.
Valinta ja näyttö voivat olla erilaisia
keskitason näytössä ja ylemmän ta‐
son yhdistelmänäytöissä.
Ajotietokone 3 129.
ECO-tietovalikko
Paina MENU valitaksesi s ylem‐
män tason yhdistelmänäytön yläri‐ viltä.
Valitse alavalikko kääntämällä säätö‐ pyörää. Vahvista painamalla
SET/CLR .Alavalikot ovat:
●Vaihteenvaihdon ilmaisin : Nykyi‐
nen vaihde näkyy nuolen sisällä.
Yläpuolella näkyvä kuva on
osoitus ylösvaihtosuosituksesta polttoaineen säästämiseksi.
Eco-hakemistonäyttö : Nykyinen
polttoaineenkulutus näkyy seg‐ menttinäytössä. Mukauta ajotyy‐
lisi siten, että täytetyt segmentit
pysyvät Eco-alueella. Mitä enem‐
män segmenttejä on täytettynä,
sitä suurempi on auton polttoai‐
neenkulutus. Nykyinen kulutus‐
arvo näkyy näytössä samanai‐
kaisesti.
● Suurkuluttajat : Esillä on laske‐
vassa järjestyksessä luettelo eni‐ ten kulutusta lisäävistä mukavuu‐
sominaisuuksista, jotka ovat tällä
hetkellä käytössä. Näytössä nä‐ kyy potentiaalinen polttoaine‐
säästö. Jos jokin sähkönkuluttaja kytketään pois päältä, se poistuu
luettelosta ja kulutusarvo päivite‐ tään.
Joissakin ajoittaisissa ajo-olo‐
suhteissa moottori aktivoi takala‐
sin lämmityksen automaattisesti
moottorin kuormituksen lisäämi‐
seksi. Tällöin takaikkunan lämmi‐
tyksen ilmoitetaan olevan yksi

Mittarit ja käyttölaitteet123suurimmista tehon kuluttajista il‐
man kuljettajan suorittamaa akti‐
vointia.

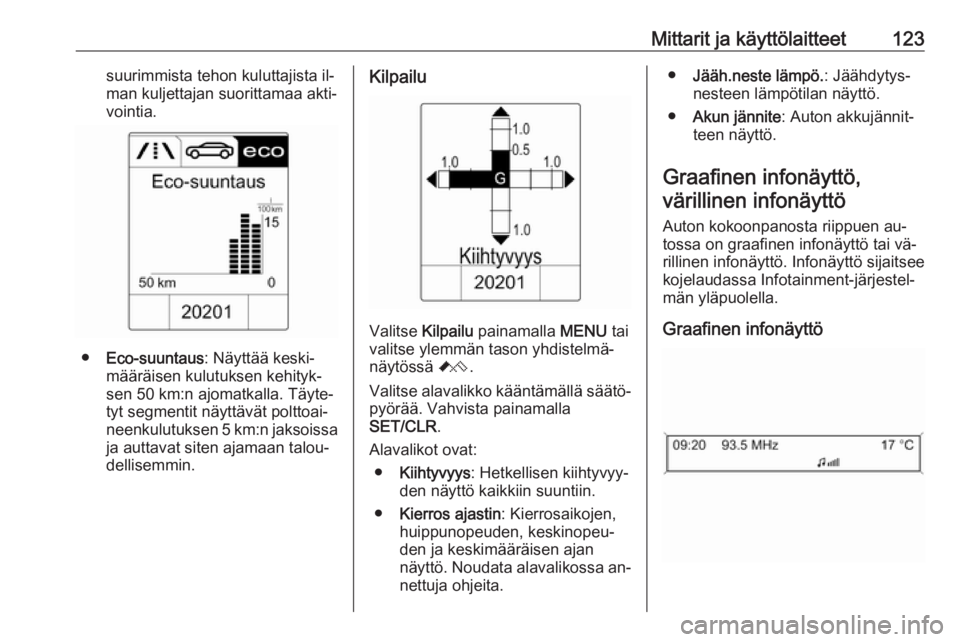

● Eco-suuntaus : Näyttää keski‐
määräisen kulutuksen kehityk‐
sen 50 km:n ajomatkalla. Täyte‐ tyt segmentit näyttävät polttoai‐
neenkulutuksen 5 km:n jaksoissa
ja auttavat siten ajamaan talou‐
dellisemmin.
Kilpailu
Valitse Kilpailu painamalla MENU tai
valitse ylemmän tason yhdistelmä‐
näytössä C.
Valitse alavalikko kääntämällä säätö‐ pyörää. Vahvista painamalla
SET/CLR .
Alavalikot ovat: ● Kiihtyvyys : Hetkellisen kiihtyvyy‐
den näyttö kaikkiin suuntiin.
● Kierros ajastin : Kierrosaikojen,
huippunopeuden, keskinopeu‐
den ja keskimääräisen ajan
näyttö. Noudata alavalikossa an‐ nettuja ohjeita.
● Jääh.neste lämpö. : Jäähdytys‐
nesteen lämpötilan näyttö.
● Akun jännite : Auton akkujännit‐
teen näyttö.
Graafinen infonäyttö, värillinen infonäyttö
Auton kokoonpanosta riippuen au‐
tossa on graafinen infonäyttö tai vä‐
rillinen infonäyttö. Infonäyttö sijaitsee
kojelaudassa Infotainment-järjestel‐
män yläpuolella.
Graafinen infonäyttö

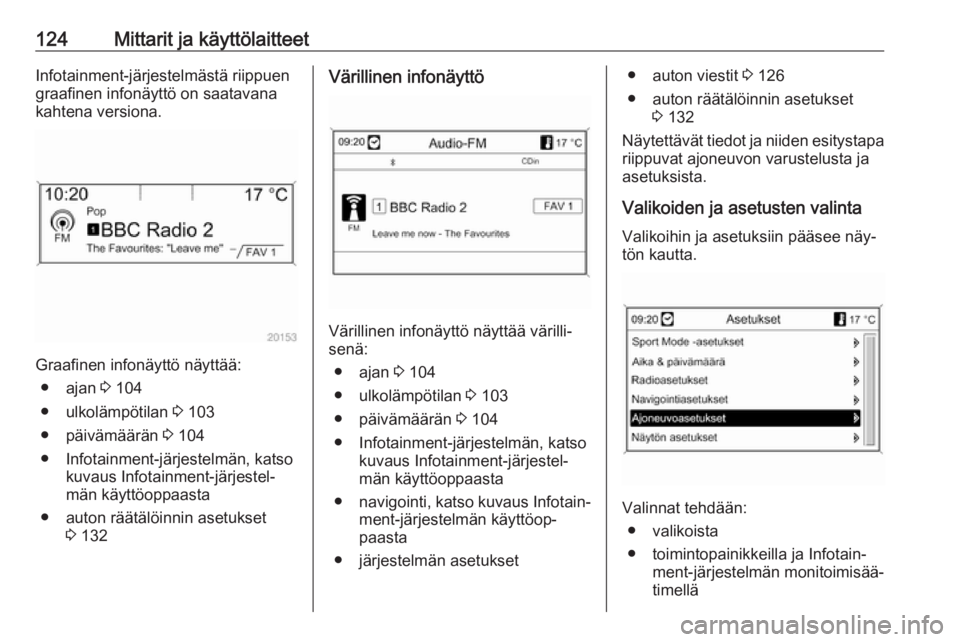

124Mittarit ja käyttölaitteetInfotainment-järjestelmästä riippuen
graafinen infonäyttö on saatavana
kahtena versiona.
Graafinen infonäyttö näyttää:
● ajan 3 104
● ulkolämpötilan 3 103
● päivämäärän 3 104
● Infotainment-järjestelmän, katso kuvaus Infotainment-järjestel‐män käyttöoppaasta
● auton räätälöinnin asetukset 3 132
Värillinen infonäyttö
Värillinen infonäyttö näyttää värilli‐
senä:
● ajan 3 104
● ulkolämpötilan 3 103
● päivämäärän 3 104
● Infotainment-järjestelmän, katso kuvaus Infotainment-järjestel‐män käyttöoppaasta
● navigointi, katso kuvaus Infotain‐
ment-järjestelmän käyttöop‐
paasta
● järjestelmän asetukset
● auton viestit 3 126
● auton räätälöinnin asetukset 3 132
Näytettävät tiedot ja niiden esitystapa riippuvat ajoneuvon varustelusta ja
asetuksista.
Valikoiden ja asetusten valinta
Valikoihin ja asetuksiin pääsee näy‐
tön kautta.
Valinnat tehdään:
● valikoista
● toimintopainikkeilla ja Infotain‐ ment-järjestelmän monitoimisää‐
timellä

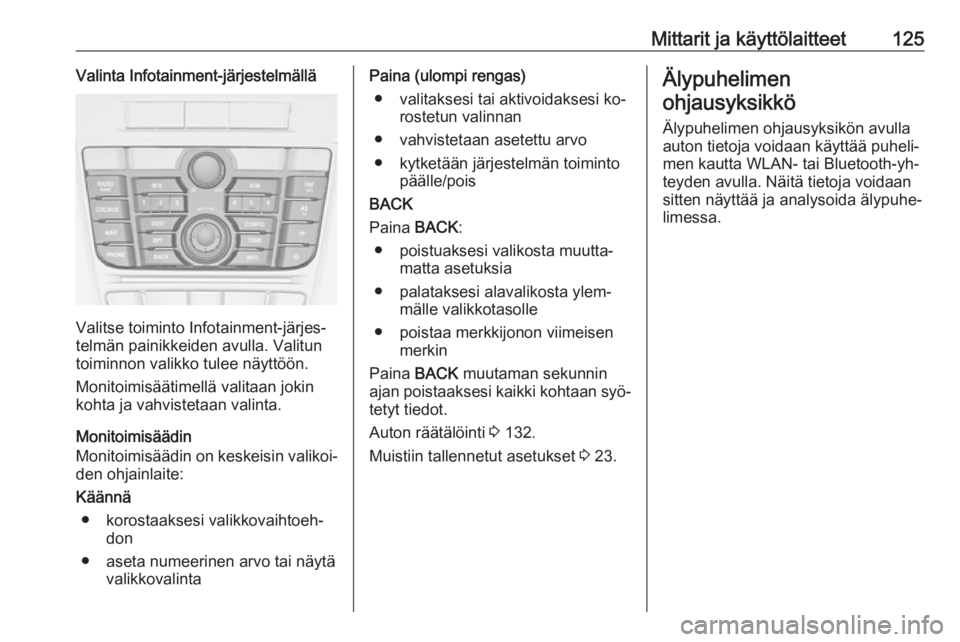

Mittarit ja käyttölaitteet125Valinta Infotainment-järjestelmällä
Valitse toiminto Infotainment-järjes‐
telmän painikkeiden avulla. Valitun
toiminnon valikko tulee näyttöön.
Monitoimisäätimellä valitaan jokin
kohta ja vahvistetaan valinta.
Monitoimisäädin
Monitoimisäädin on keskeisin valikoi‐
den ohjainlaite:
Käännä ● korostaaksesi valikkovaihtoeh‐ don
● aseta numeerinen arvo tai näytä valikkovalinta
Paina (ulompi rengas)
● valitaksesi tai aktivoidaksesi ko‐ rostetun valinnan
● vahvistetaan asetettu arvo
● kytketään järjestelmän toiminto päälle/pois
BACK
Paina BACK:
● poistuaksesi valikosta muutta‐ matta asetuksia
● palataksesi alavalikosta ylem‐ mälle valikkotasolle
● poistaa merkkijonon viimeisen merkin
Paina BACK muutaman sekunnin
ajan poistaaksesi kaikki kohtaan syö‐
tetyt tiedot.
Auton räätälöinti 3 132.
Muistiin tallennetut asetukset 3 23.Älypuhelimen
ohjausyksikkö
Älypuhelimen ohjausyksikön avulla
auton tietoja voidaan käyttää puheli‐
men kautta WLAN- tai Bluetooth-yh‐
teyden avulla. Näitä tietoja voidaan
sitten näyttää ja analysoida älypuhe‐
limessa.

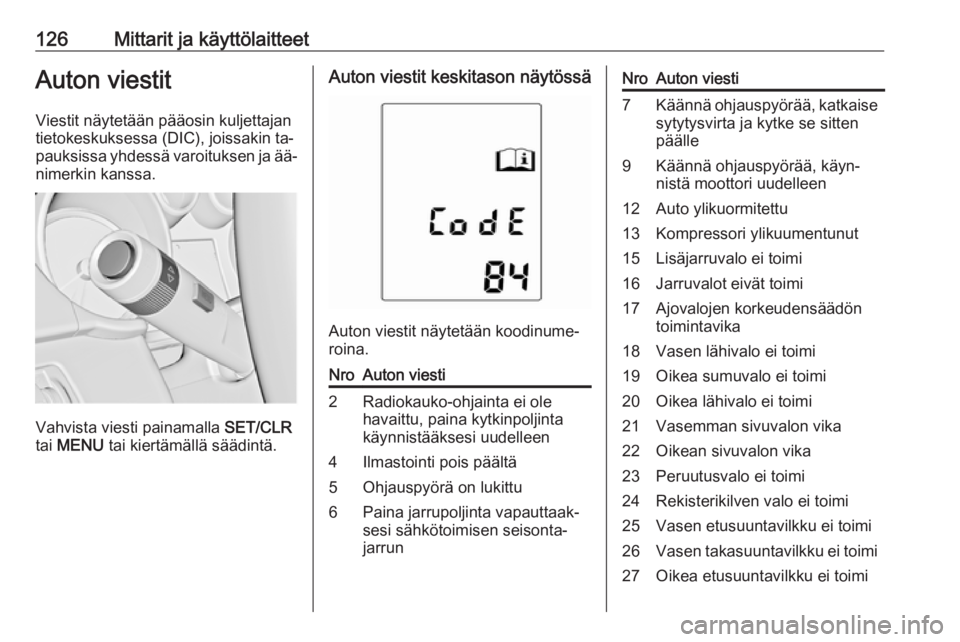

126Mittarit ja käyttölaitteetAuton viestit
Viestit näytetään pääosin kuljettajan
tietokeskuksessa (DIC), joissakin ta‐
pauksissa yhdessä varoituksen ja ää‐ nimerkin kanssa.
Vahvista viesti painamalla SET/CLR
tai MENU tai kiertämällä säädintä.
Auton viestit keskitason näytössä
Auton viestit näytetään koodinume‐
roina.
NroAuton viesti2Radiokauko-ohjainta ei ole
havaittu, paina kytkinpoljinta
käynnistääksesi uudelleen4Ilmastointi pois päältä5Ohjauspyörä on lukittu6Paina jarrupoljinta vapauttaak‐
sesi sähkötoimisen seisonta‐
jarrunNroAuton viesti7Käännä ohjauspyörää, katkaise
sytytysvirta ja kytke se sitten
päälle9Käännä ohjauspyörää, käyn‐
nistä moottori uudelleen12Auto ylikuormitettu13Kompressori ylikuumentunut15Lisäjarruvalo ei toimi16Jarruvalot eivät toimi17Ajovalojen korkeudensäädön
toimintavika18Vasen lähivalo ei toimi19Oikea sumuvalo ei toimi20Oikea lähivalo ei toimi21Vasemman sivuvalon vika22Oikean sivuvalon vika23Peruutusvalo ei toimi24Rekisterikilven valo ei toimi25Vasen etusuuntavilkku ei toimi26Vasen takasuuntavilkku ei toimi27Oikea etusuuntavilkku ei toimi

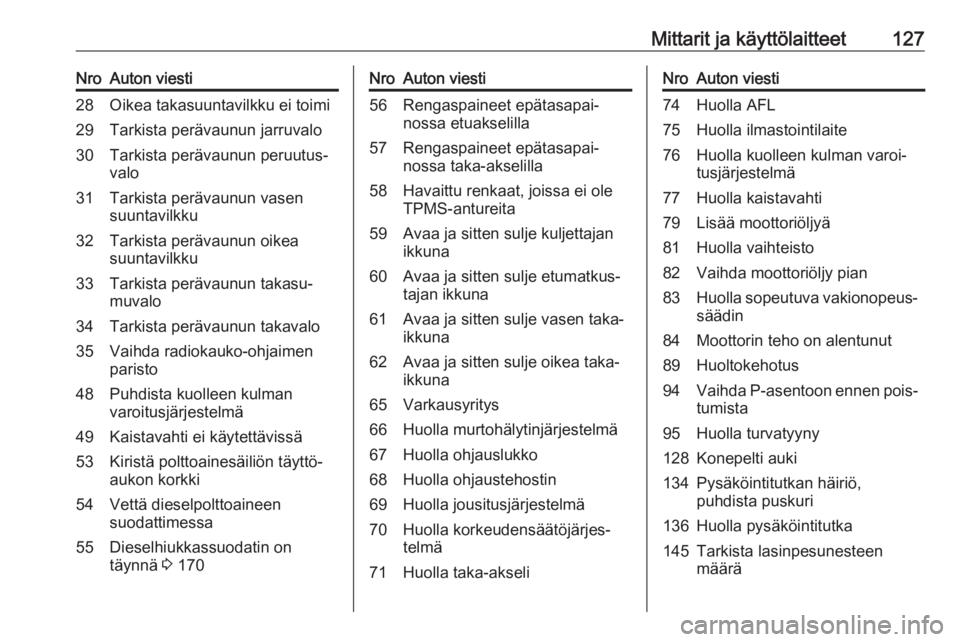

Mittarit ja käyttölaitteet127NroAuton viesti28Oikea takasuuntavilkku ei toimi29Tarkista perävaunun jarruvalo30Tarkista perävaunun peruutus‐
valo31Tarkista perävaunun vasen
suuntavilkku32Tarkista perävaunun oikea
suuntavilkku33Tarkista perävaunun takasu‐
muvalo34Tarkista perävaunun takavalo35Vaihda radiokauko-ohjaimen
paristo48Puhdista kuolleen kulman
varoitusjärjestelmä49Kaistavahti ei käytettävissä53Kiristä polttoainesäiliön täyttö‐
aukon korkki54Vettä dieselpolttoaineen
suodattimessa55Dieselhiukkassuodatin on
täynnä 3 170NroAuton viesti56Rengaspaineet epätasapai‐
nossa etuakselilla57Rengaspaineet epätasapai‐
nossa taka-akselilla58Havaittu renkaat, joissa ei ole
TPMS-antureita59Avaa ja sitten sulje kuljettajan
ikkuna60Avaa ja sitten sulje etumatkus‐
tajan ikkuna61Avaa ja sitten sulje vasen taka‐
ikkuna62Avaa ja sitten sulje oikea taka‐
ikkuna65Varkausyritys66Huolla murtohälytinjärjestelmä67Huolla ohjauslukko68Huolla ohjaustehostin69Huolla jousitusjärjestelmä70Huolla korkeudensäätöjärjes‐
telmä71Huolla taka-akseliNroAuton viesti74Huolla AFL75Huolla ilmastointilaite76Huolla kuolleen kulman varoi‐
tusjärjestelmä77Huolla kaistavahti79Lisää moottoriöljyä81Huolla vaihteisto82Vaihda moottoriöljy pian83Huolla sopeutuva vakionopeus‐
säädin84Moottorin teho on alentunut89Huoltokehotus94Vaihda P-asentoon ennen pois‐ tumista95Huolla turvatyyny128Konepelti auki134Pysäköintitutkan häiriö,
puhdista puskuri136Huolla pysäköintitutka145Tarkista lasinpesunesteen
määrä

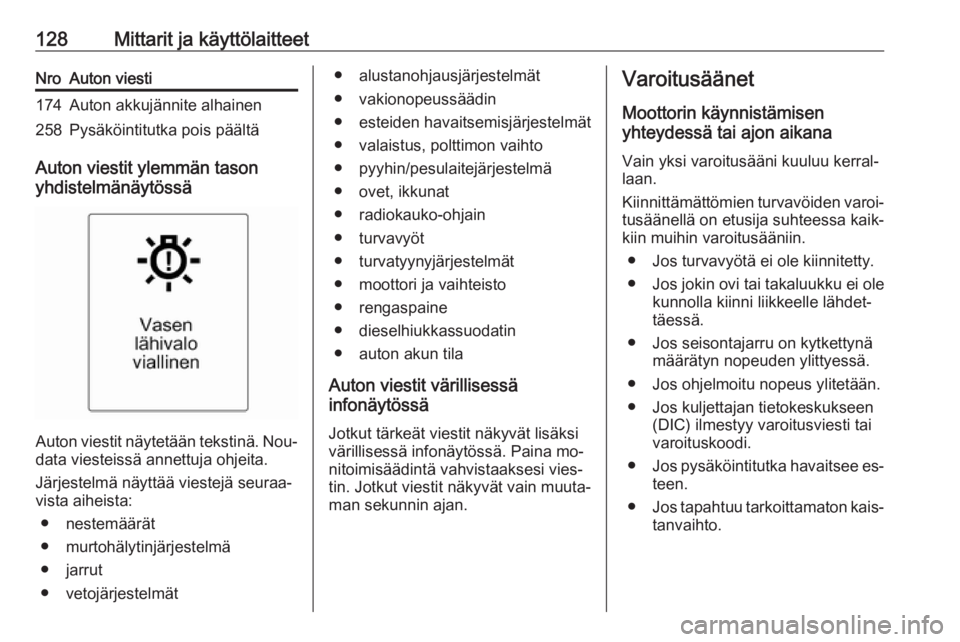

128Mittarit ja käyttölaitteetNroAuton viesti174Auton akkujännite alhainen258Pysäköintitutka pois päältä
Auton viestit ylemmän tason
yhdistelmänäytössä
Auton viestit näytetään tekstinä. Nou‐
data viesteissä annettuja ohjeita.
Järjestelmä näyttää viestejä seuraa‐
vista aiheista:
● nestemäärät
● murtohälytinjärjestelmä
● jarrut
● vetojärjestelmät
● alustanohjausjärjestelmät
● vakionopeussäädin
● esteiden havaitsemisjärjestelmät
● valaistus, polttimon vaihto
● pyyhin/pesulaitejärjestelmä
● ovet, ikkunat
● radiokauko-ohjain
● turvavyöt
● turvatyynyjärjestelmät
● moottori ja vaihteisto
● rengaspaine
● dieselhiukkassuodatin
● auton akun tila
Auton viestit värillisessä
infonäytössä
Jotkut tärkeät viestit näkyvät lisäksi
värillisessä infonäytössä. Paina mo‐
nitoimisäädintä vahvistaaksesi vies‐ tin. Jotkut viestit näkyvät vain muuta‐
man sekunnin ajan.Varoitusäänet
Moottorin käynnistämisen
yhteydessä tai ajon aikana
Vain yksi varoitusääni kuuluu kerral‐
laan.
Kiinnittämättömien turvavöiden varoi‐
tusäänellä on etusija suhteessa kaik‐
kiin muihin varoitusääniin.
● Jos turvavyötä ei ole kiinnitetty.
● Jos jokin ovi tai takaluukku ei ole
kunnolla kiinni liikkeelle lähdet‐
täessä.
● Jos seisontajarru on kytkettynä määrätyn nopeuden ylittyessä.
● Jos ohjelmoitu nopeus ylitetään.
● Jos kuljettajan tietokeskukseen (DIC) ilmestyy varoitusviesti tai
varoituskoodi.
● Jos pysäköintitutka havaitsee es‐
teen.
● Jos tapahtuu tarkoittamaton kais‐
tanvaihto.
