OPEL ASTRA J 2016 Ohjekirja (in Finnish)

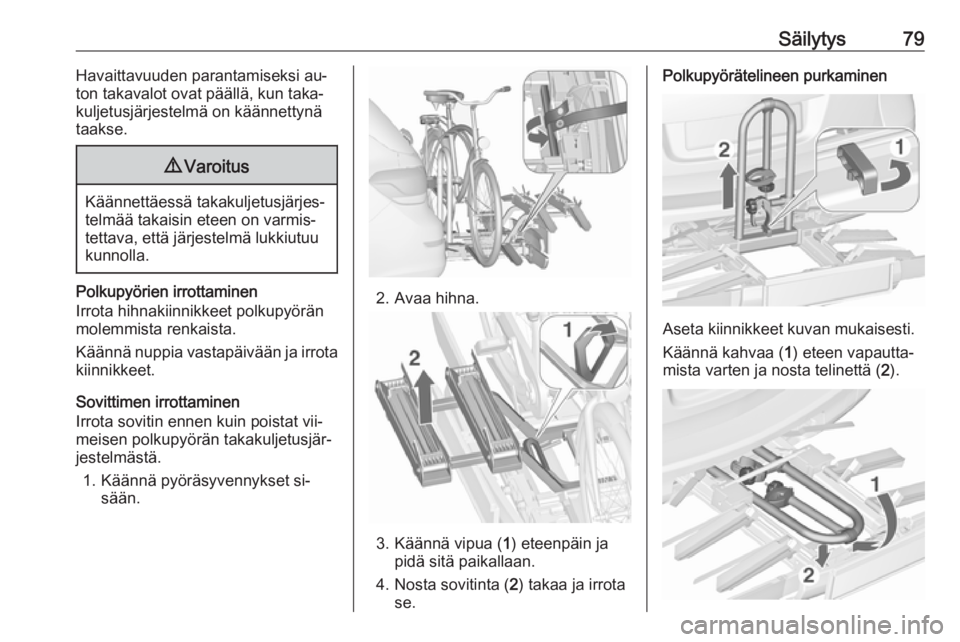

Säilytys79Havaittavuuden parantamiseksi au‐
ton takavalot ovat päällä, kun taka‐
kuljetusjärjestelmä on käännettynä
taakse.9 Varoitus
Käännettäessä takakuljetusjärjes‐
telmää takaisin eteen on varmis‐ tettava, että järjestelmä lukkiutuu
kunnolla.
Polkupyörien irrottaminen
Irrota hihnakiinnikkeet polkupyörän
molemmista renkaista.
Käännä nuppia vastapäivään ja irrota kiinnikkeet.
Sovittimen irrottaminen
Irrota sovitin ennen kuin poistat vii‐
meisen polkupyörän takakuljetusjär‐
jestelmästä.
1. Käännä pyöräsyvennykset si‐ sään.2. Avaa hihna.
3. Käännä vipua ( 1) eteenpäin ja
pidä sitä paikallaan.
4. Nosta sovitinta ( 2) takaa ja irrota
se.
Polkupyörätelineen purkaminen
Aseta kiinnikkeet kuvan mukaisesti.
Käännä kahvaa ( 1) eteen vapautta‐
mista varten ja nosta telinettä ( 2).

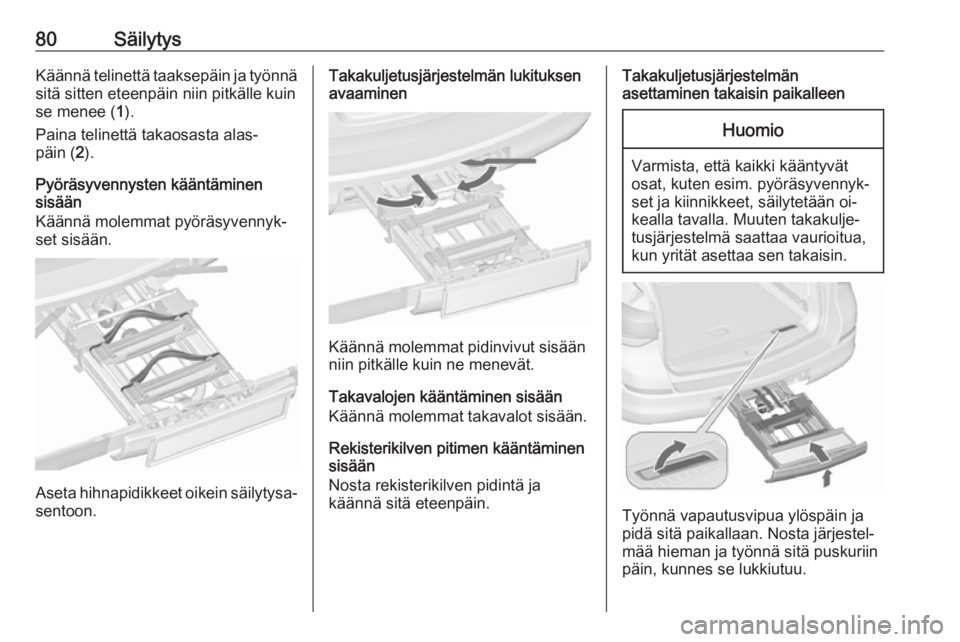

80SäilytysKäännä telinettä taaksepäin ja työnnäsitä sitten eteenpäin niin pitkälle kuinse menee ( 1).
Paina telinettä takaosasta alas‐ päin ( 2).
Pyöräsyvennysten kääntäminen
sisään
Käännä molemmat pyöräsyvennyk‐
set sisään.
Aseta hihnapidikkeet oikein säilytysa‐ sentoon.
Takakuljetusjärjestelmän lukituksen
avaaminen
Käännä molemmat pidinvivut sisään
niin pitkälle kuin ne menevät.
Takavalojen kääntäminen sisään
Käännä molemmat takavalot sisään.
Rekisterikilven pitimen kääntäminen
sisään
Nosta rekisterikilven pidintä ja
käännä sitä eteenpäin.
Takakuljetusjärjestelmän
asettaminen takaisin paikalleenHuomio
Varmista, että kaikki kääntyvät
osat, kuten esim. pyöräsyvennyk‐
set ja kiinnikkeet, säilytetään oi‐
kealla tavalla. Muuten takakulje‐
tusjärjestelmä saattaa vaurioitua,
kun yrität asettaa sen takaisin.
Työnnä vapautusvipua ylöspäin ja
pidä sitä paikallaan. Nosta järjestel‐
mää hieman ja työnnä sitä puskuriin
päin, kunnes se lukkiutuu.

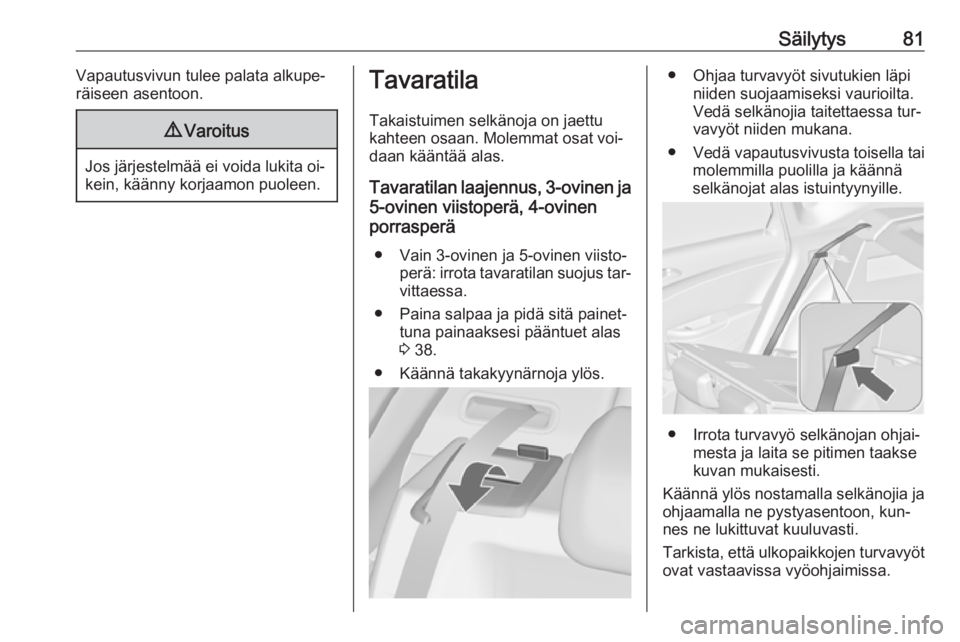

Säilytys81Vapautusvivun tulee palata alkupe‐
räiseen asentoon.9 Varoitus
Jos järjestelmää ei voida lukita oi‐
kein, käänny korjaamon puoleen.
Tavaratila
Takaistuimen selkänoja on jaettu
kahteen osaan. Molemmat osat voi‐
daan kääntää alas.
Tavaratilan laajennus, 3-ovinen ja
5-ovinen viistoperä, 4-ovinen
porrasperä
● Vain 3-ovinen ja 5-ovinen viisto‐ perä: irrota tavaratilan suojus tar‐
vittaessa.
● Paina salpaa ja pidä sitä painet‐ tuna painaaksesi pääntuet alas
3 38.
● Käännä takakyynärnoja ylös.● Ohjaa turvavyöt sivutukien läpi niiden suojaamiseksi vaurioilta.
Vedä selkänojia taitettaessa tur‐
vavyöt niiden mukana.
● Vedä vapautusvivusta toisella tai
molemmilla puolilla ja käännä selkänojat alas istuintyynyille.
● Irrota turvavyö selkänojan ohjai‐ mesta ja laita se pitimen taakse
kuvan mukaisesti.
Käännä ylös nostamalla selkänojia ja
ohjaamalla ne pystyasentoon, kun‐
nes ne lukittuvat kuuluvasti.
Tarkista, että ulkopaikkojen turvavyöt
ovat vastaavissa vyöohjaimissa.

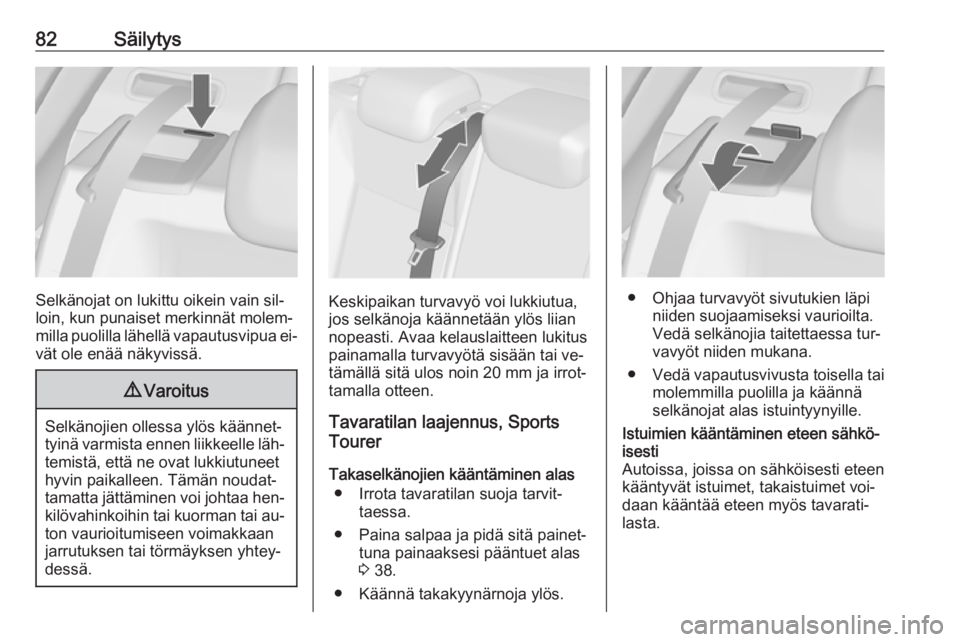

82Säilytys
Selkänojat on lukittu oikein vain sil‐
loin, kun punaiset merkinnät molem‐
milla puolilla lähellä vapautusvipua ei‐
vät ole enää näkyvissä.
9 Varoitus
Selkänojien ollessa ylös käännet‐
tyinä varmista ennen liikkeelle läh‐ temistä, että ne ovat lukkiutuneet
hyvin paikalleen. Tämän noudat‐
tamatta jättäminen voi johtaa hen‐
kilövahinkoihin tai kuorman tai au‐
ton vaurioitumiseen voimakkaan
jarrutuksen tai törmäyksen yhtey‐
dessä.
Keskipaikan turvavyö voi lukkiutua,
jos selkänoja käännetään ylös liian
nopeasti. Avaa kelauslaitteen lukitus
painamalla turvavyötä sisään tai ve‐
tämällä sitä ulos noin 20 mm ja irrot‐
tamalla otteen.
Tavaratilan laajennus, Sports
Tourer
Takaselkänojien kääntäminen alas ● Irrota tavaratilan suoja tarvit‐ taessa.
● Paina salpaa ja pidä sitä painet‐ tuna painaaksesi pääntuet alas
3 38.
● Käännä takakyynärnoja ylös.● Ohjaa turvavyöt sivutukien läpi niiden suojaamiseksi vaurioilta.
Vedä selkänojia taitettaessa tur‐ vavyöt niiden mukana.
● Vedä vapautusvivusta toisella tai
molemmilla puolilla ja käännä
selkänojat alas istuintyynyille.
Istuimien kääntäminen eteen sähkö‐
isesti
Autoissa, joissa on sähköisesti eteen
kääntyvät istuimet, takaistuimet voi‐
daan kääntää eteen myös tavarati‐
lasta.

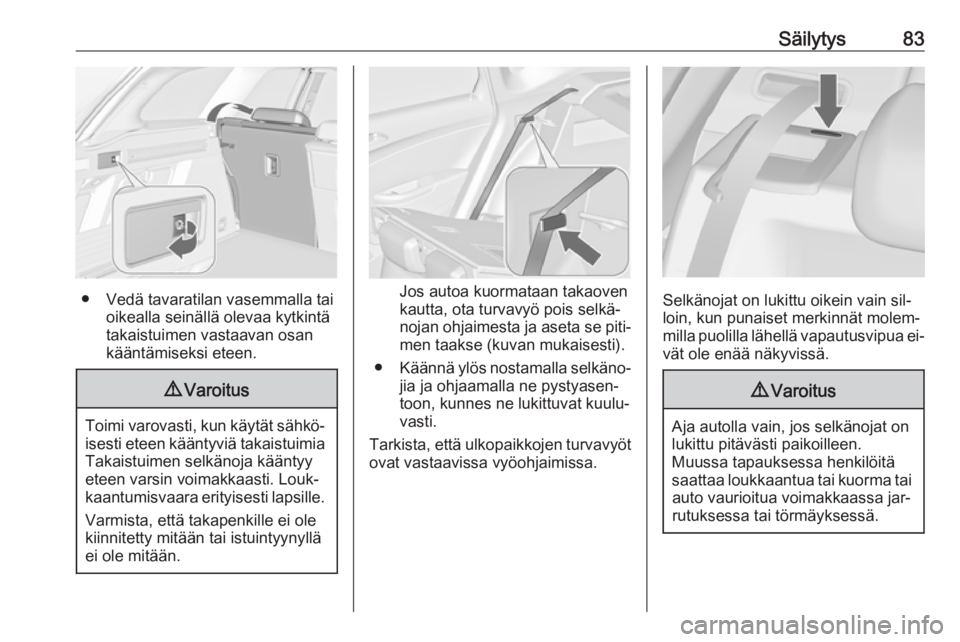

Säilytys83
● Vedä tavaratilan vasemmalla taioikealla seinällä olevaa kytkintä
takaistuimen vastaavan osan
kääntämiseksi eteen.
9 Varoitus
Toimi varovasti, kun käytät sähkö‐
isesti eteen kääntyviä takaistuimia Takaistuimen selkänoja kääntyy
eteen varsin voimakkaasti. Louk‐
kaantumisvaara erityisesti lapsille.
Varmista, että takapenkille ei ole
kiinnitetty mitään tai istuintyynyllä
ei ole mitään.
Jos autoa kuormataan takaoven
kautta, ota turvavyö pois selkä‐
nojan ohjaimesta ja aseta se piti‐ men taakse (kuvan mukaisesti).
● Käännä ylös nostamalla selkäno‐
jia ja ohjaamalla ne pystyasen‐
toon, kunnes ne lukittuvat kuulu‐
vasti.
Tarkista, että ulkopaikkojen turvavyöt ovat vastaavissa vyöohjaimissa.Selkänojat on lukittu oikein vain sil‐
loin, kun punaiset merkinnät molem‐
milla puolilla lähellä vapautusvipua ei‐
vät ole enää näkyvissä.
9 Varoitus
Aja autolla vain, jos selkänojat on
lukittu pitävästi paikoilleen.
Muussa tapauksessa henkilöitä
saattaa loukkaantua tai kuorma tai auto vaurioitua voimakkaassa jar‐rutuksessa tai törmäyksessä.

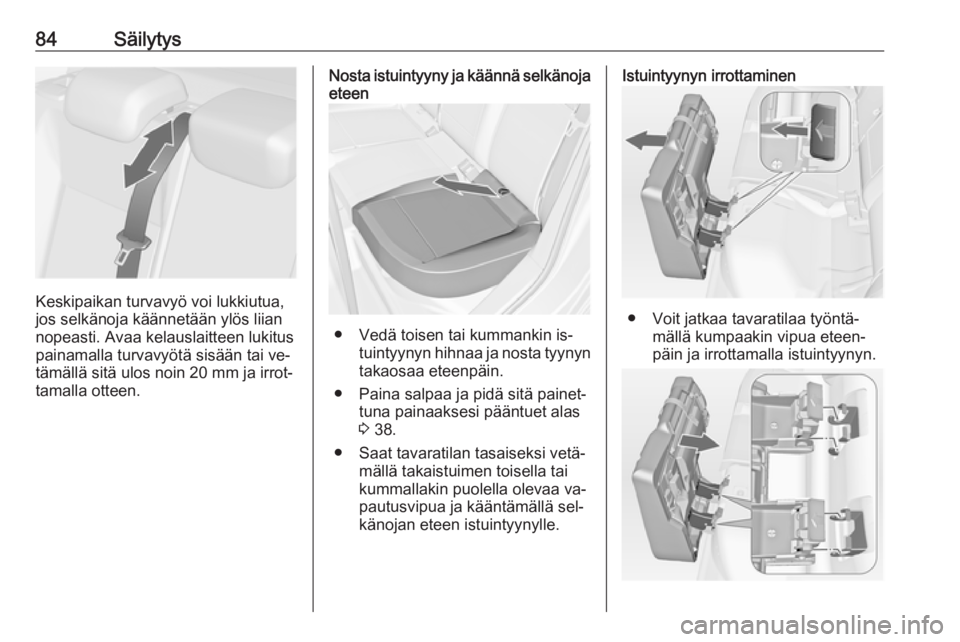

84Säilytys
Keskipaikan turvavyö voi lukkiutua,
jos selkänoja käännetään ylös liian
nopeasti. Avaa kelauslaitteen lukitus
painamalla turvavyötä sisään tai ve‐
tämällä sitä ulos noin 20 mm ja irrot‐
tamalla otteen.
Nosta istuintyyny ja käännä selkänoja
eteen
● Vedä toisen tai kummankin is‐
tuintyynyn hihnaa ja nosta tyynyn
takaosaa eteenpäin.
● Paina salpaa ja pidä sitä painet‐ tuna painaaksesi pääntuet alas
3 38.
● Saat tavaratilan tasaiseksi vetä‐ mällä takaistuimen toisella taikummallakin puolella olevaa va‐
pautusvipua ja kääntämällä sel‐
känojan eteen istuintyynylle.
Istuintyynyn irrottaminen
● Voit jatkaa tavaratilaa työntä‐ mällä kumpaakin vipua eteen‐
päin ja irrottamalla istuintyynyn.

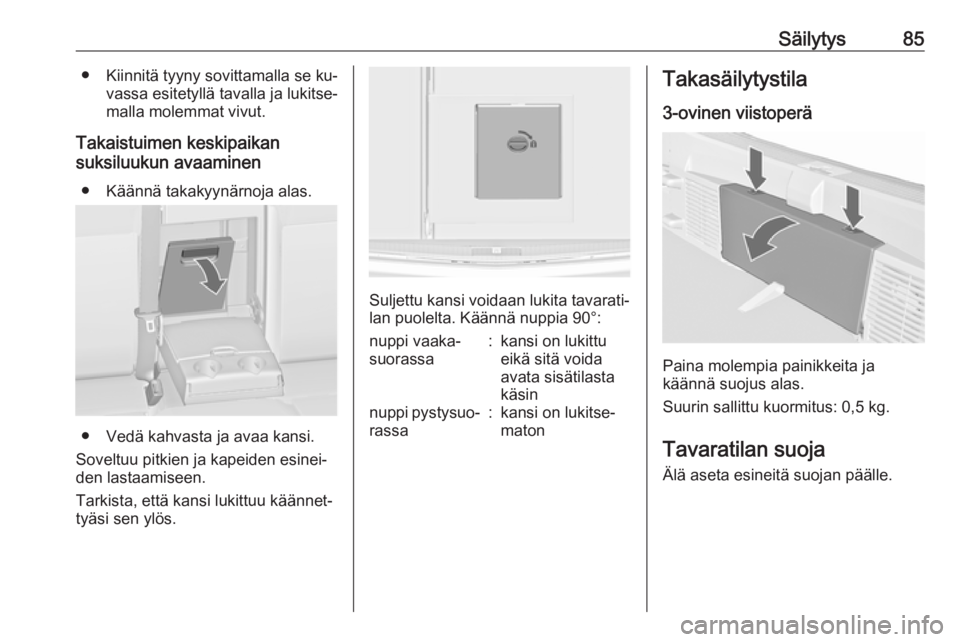

Säilytys85● Kiinnitä tyyny sovittamalla se ku‐vassa esitetyllä tavalla ja lukitse‐
malla molemmat vivut.
Takaistuimen keskipaikan
suksiluukun avaaminen
● Käännä takakyynärnoja alas.
● Vedä kahvasta ja avaa kansi.
Soveltuu pitkien ja kapeiden esinei‐
den lastaamiseen.
Tarkista, että kansi lukittuu käännet‐
tyäsi sen ylös.
Suljettu kansi voidaan lukita tavarati‐ lan puolelta. Käännä nuppia 90°:
nuppi vaaka‐
suorassa:kansi on lukittu
eikä sitä voida
avata sisätilasta
käsinnuppi pystysuo‐ rassa:kansi on lukitse‐
matonTakasäilytystila
3-ovinen viistoperä
Paina molempia painikkeita ja
käännä suojus alas.
Suurin sallittu kuormitus: 0,5 kg.
Tavaratilan suoja
Älä aseta esineitä suojan päälle.

86Säilytys3-ovinen ja 5-ovinen viistoperäIrrottaminen
Irrota kiinnityshihnat takaluukusta.
Nosta suojusta takaa ja työnnä sitä
ylöspäin edestä.
Irrota kansi.
Jos korkeussuunnassa säädettävä
suojus on asennettu keski- tai ylä‐
asentoon, tavaratilan suoja voidaan
varastoida sen alapuolelle.
Korkeussuunnassa säädettävä suo‐
jus 3 88.
Kiinnittäminen
Kiinnitä suoja sivuohjaimiin ja käännä alaspäin. Kiinnitä kiinnityshihnat taka‐
luukkuun.
Sports Tourer
Suojan sulkeminen
Vedä suojaa kahvan avulla takaosaa
kohti, kunnes se kiinnittyy sivukiinnik‐ keisiin.Suojan avaaminen
Vedä suojuksen päässä olevaa kah‐
vaa taakse ja alaspäin. Se kelautuu
automaattisesti.

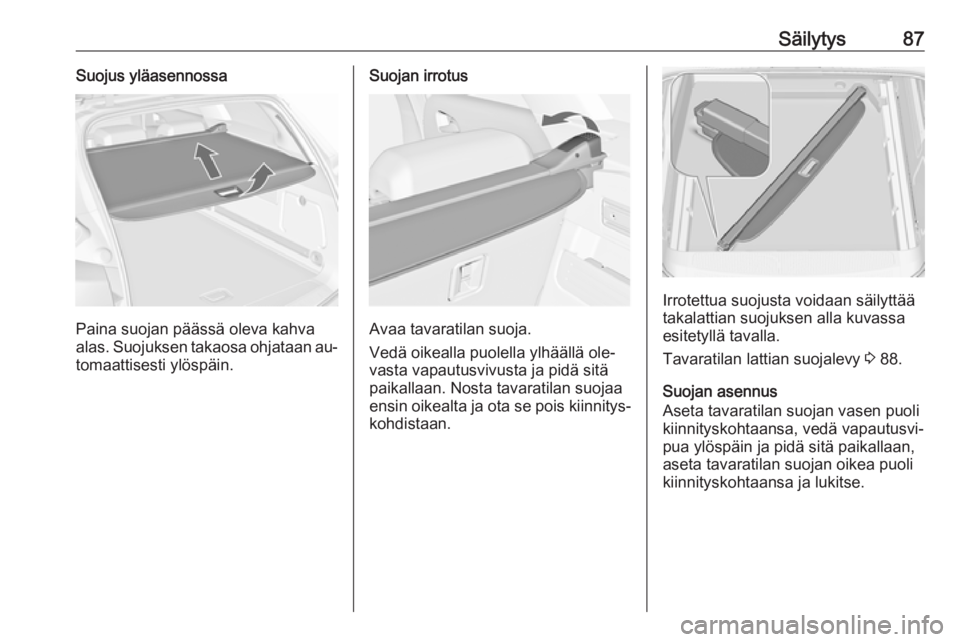

Säilytys87Suojus yläasennossa
Paina suojan päässä oleva kahva
alas. Suojuksen takaosa ohjataan au‐
tomaattisesti ylöspäin.
Suojan irrotus
Avaa tavaratilan suoja.
Vedä oikealla puolella ylhäällä ole‐
vasta vapautusvivusta ja pidä sitä
paikallaan. Nosta tavaratilan suojaa
ensin oikealta ja ota se pois kiinnitys‐
kohdistaan.
Irrotettua suojusta voidaan säilyttää
takalattian suojuksen alla kuvassa
esitetyllä tavalla.
Tavaratilan lattian suojalevy 3 88.
Suojan asennus
Aseta tavaratilan suojan vasen puoli kiinnityskohtaansa, vedä vapautusvi‐
pua ylöspäin ja pidä sitä paikallaan,
aseta tavaratilan suojan oikea puoli
kiinnityskohtaansa ja lukitse.

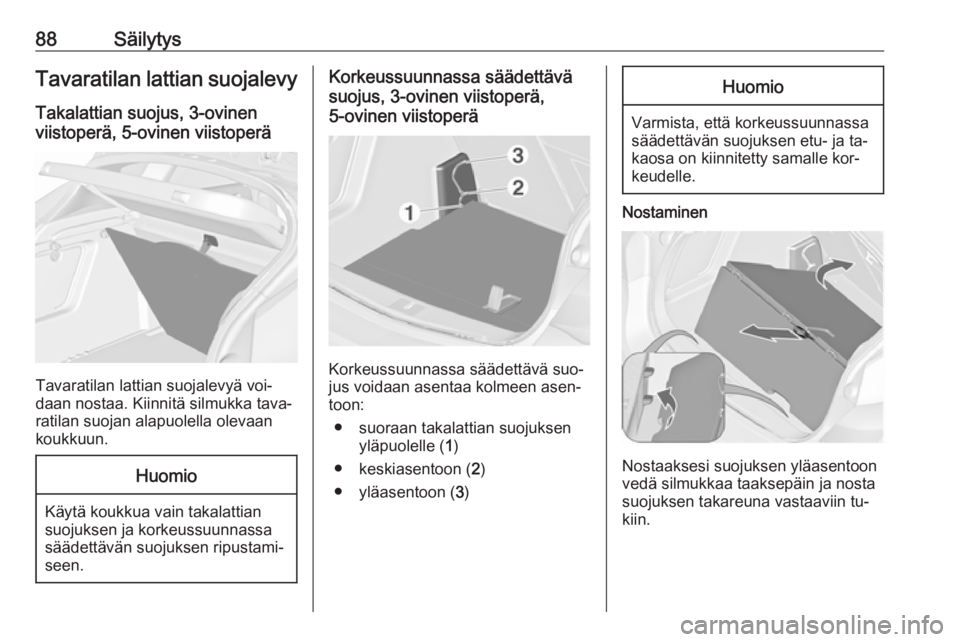

88SäilytysTavaratilan lattian suojalevy
Takalattian suojus, 3-ovinen
viistoperä, 5-ovinen viistoperä
Tavaratilan lattian suojalevyä voi‐
daan nostaa. Kiinnitä silmukka tava‐
ratilan suojan alapuolella olevaan
koukkuun.
Huomio
Käytä koukkua vain takalattian suojuksen ja korkeussuunnassa
säädettävän suojuksen ripustami‐
seen.
Korkeussuunnassa säädettävä
suojus, 3-ovinen viistoperä,
5-ovinen viistoperä
Korkeussuunnassa säädettävä suo‐
jus voidaan asentaa kolmeen asen‐
toon:
● suoraan takalattian suojuksen yläpuolelle ( 1)
● keskiasentoon ( 2)
● yläasentoon ( 3)
Huomio
Varmista, että korkeussuunnassa
säädettävän suojuksen etu- ja ta‐
kaosa on kiinnitetty samalle kor‐
keudelle.
Nostaminen
Nostaaksesi suojuksen yläasentoon
vedä silmukkaa taaksepäin ja nosta
suojuksen takareuna vastaaviin tu‐
kiin.
