Starostlivosť o vozidlo2493. Odskrutkujte tri skrutky a znárazníka vyberte zostavu svetla
do hmly.
4. Otočte objímkou žiarovky proti smeru hodinových ručičiek avyberte ju z reflektora.
5. Odpojte objímku žiarovky z konektora stlačením príchytnej
západky.
6. Vymeňte objímku žiarovky a vložte ju do reflektora, otočte
objímkou v smere hodinových
ručičiek a nasaďte konektor.
7. Nasaďte zostavu svetla do hmly do nárazníka a upevnite ju
pomocou troch skrutiek.
8. Nasaďte zostavu smerovky do nárazníka a upevnite ju pomocou
dvoch skrutiek.
9. Zaistite oba uzávery.
3-dverový hatchback
1. Pomocou skrutkovača uvoľnite kryt z drážky a odstráňte ho.
2. Odskrutkujte obe skrutky a znárazníka vyberte zostavu svetla.

250Starostlivosť o vozidlo3. Otočte objímkou žiarovky protismeru hodinových ručičiek avyberte ju z reflektora.
4. Odpojte objímku žiarovky z konektora stlačením príchytnej
západky.
5. Vyberte a vymeňte žiarovku v objímke žiarovky a nasaďte
konektor.
6. Vložte objímku so žiarovkou do reflektora otočením v smere
hodinových ručičiek tak, aby
zapadla.
7. Zmontujte zostavu svetla utiahnutím oboch skrutiek.
8. Namontujte a zaistite kryt.Predné smerovky
5-dverový hatchback, 4-dverový
notchback, Sports tourer
1. Uvoľnite oba uzávery pomocou skrutkovača v označenej oblasti.
2. Odskrutkujte obe skrutky a znárazníka vyberte zostavu svetla.
3. Odpojte objímku žiarovky z reflektora stlačením oboch
príchytných západiek.

Starostlivosť o vozidlo251
4. Odpojte konektor z objímkyžiarovky stlačením príchytnej
západky.
5. Vyberte a vymeňte objímku žiarovky so žiarovkou.
6. Vložte objímku žiarovky do reflektora a nasaďte konektor.
7. Nasaďte zostavu svetla do nárazníka a upevnite ju pomocouoboch skrutiek.
8. Zaistite oba uzávery.
5-dverový hatchback, 4-dverový
notchback, Sports tourer s predným
nárazníkom Sport/GSi
Žiarovky sú prístupné zospodu
vozidla.1. Odpojte pružinovú sponu, odklopte ju smerom dozadu.
2. Z telesa svetlometu vyberte objímku žiarovky so žiarovkou.
3. Odpojte objímku žiarovky zkonektora stlačením príchytnej
západky.
4. Vyberte a vymeňte objímku žiarovky so žiarovkou.
5. Pripojte konektor.
6. Vložte objímku žiarovky do reflektora.
7. Ohnite pružinovú sponu smerom dopredu a zaistite ju.
3-dverový hatchback
1. Otáčajte vekom (1) proti smeru hodinových ručičiek a vytiahnite
ho.

252Starostlivosť o vozidlo
2. Otáčajte objímku žiarovky protismeru hodinových ručičiek, aby
sa odpojila a vytiahnite ju z reflektora.
3. Žiarovku vyberiete z objímky a otočte ňou proti smeru
hodinových ručičiek.
4. Vymeňte žiarovku a vložte novú žiarovku do objímky a otočte ňou
v smere hodinových ručičiek.
5. Vložte objímku žiarovky do reflektora a otočte ňou v smere
hodinových ručičiek.
6. Nasaďte veko a otočte ho v smere
hodinových ručičiek.
Zadné svetlá
5-dverový hatchback1. Uvoľnite kryt na príslušnej strane a vyberte ho.
2. Zvnútra rukou odskrutkujteplastovú zaisťovaciu maticu.

Starostlivosť o vozidlo2533. Opatrne vytiahnite súpravuzadného svetla z výklenku a
vyberte ju. Dbajte, aby izolácia
kábla zostala na mieste.
4. Odpojte kábel z objímky.
5. Vytiahnite konektor z nosiča žiaroviek.
6. Odskrutkujte tri skrutky pomocouskrutkovača a vyberte držiak
žiarovky zo súpravy svetla.
7. Vyberte a vymeňte žiarovku tak, že žiarovku mierne vytiahnete
alebo zatlačíte do objímky a
otočíte ju proti smeru hodinových ručičiek:
Zadné svetlo ( 1)
Brzdové svetlo ( 2)
Svetlo ukazovateľa smeru ( 3)
8. Pripojte nosič žiaroviek do zostavy koncových svetiel a
zaskrutkujte ho. Pripojte konektor
a zatlačte kábel do objímky.
Upevnite súpravu svetla pomocou poistných kolíkov do výklenku
karosérie vozidla a z vnútornej
strany batožinového priestoru
dotiahnite plastovú poistnú
maticu.
Zatvorte a zaistite kryt.
Súprava svetiel v zadných
výklopných dverách
1. Otvorte zadné výklopné dvere a
vyberte kryt a obe záslepky na
príslušnej strane.
2. Odskrutkujte a vyberte tri skrutky.
3. Vyberte súpravu svetla. Dbajte, aby izolácia kábla zostala na
mieste.

254Starostlivosť o vozidlo
4. Stlačte príchytnú západku avyberte nosič žiaroviek zo zostavy
svetla.
5. Vyberte a vymeňte žiarovku tak, že žiarovku mierne vytiahnete
alebo zatlačíte do objímky a
otočíte ju proti smeru hodinových
ručičiek:
Zadné svetlo ( 1)
Zadné svetlo do hmly/cúvacie
svetlo ( 2), v závislosti od strany.
6. Pripojte nosič žiaroviek do zostavy koncových svetiel.
Nasaďte zostavu svetla na zadné
výklopné dvere a z vnútornej
strany dotiahnite skrutky.
Pripevnite všetky kryty.
4-dverový notchback
1. Odstráňte kryt na príslušnej strane.
2. Zvnútra rukou odskrutkujte dveplastové istiace matice.

Starostlivosť o vozidlo2553. Opatrne vytiahnite zostavuzadného svetla z výklenku a
vyberte ju. Dbajte, aby izolácia
kábla zostala na mieste.
4. Vytiahnite konektor z držiaku žiaroviek.
5. Otáčaním vyberte držiak žiaroviek
a vymeňte žiarovku tak, že
žiarovku mierne vytiahnete alebo
zatlačíte do objímky a otočíte ju
proti smeru hodinových ručičiek:
Koncové svetlo/brzdové svetlo ( 1)
Žiarovka ukazovateľa smeru ( 2)
6. Vložte držiak žiarovky a otočte ním v smere hodinových ručičiek.
Pripojte konektor. Upevnite
súpravu svetla pomocou
poistných kolíkov do výklenku
karosérie vozidla a z vnútornej
strany batožinového priestoru
dotiahnite plastové poistné
matice. Nasaďte kryt.
Súprava svetiel v zadných
výklopných dverách
1. Otvorte zadné výklopné dvere a
odstráňte kryt na príslušnej
strane.
2. Otáčaním vyberte držiak žiaroviek
a vymeňte žiarovku tak, že
žiarovku mierne vytiahnete alebo
zatlačíte do objímky a otočíte ju
proti smeru hodinových ručičiek:
Zadné svetlo ( 1)
Zadné svetlo do hmly/cúvacie
svetlo ( 2), v závislosti od strany.
3. Vložte držiak žiarovky a otočte ním v smere hodinových ručičiek.
Nasaďte kryt.

256Starostlivosť o vozidloSports tourer
1.Na ľavej strane sklopte dolu kryt a
vyberte ho.
2. Odstráňte kryt na príslušnej strane.
3. Zvnútra rukou odskrutkujte dve plastové istiace matice.
4. Opatrne vytiahnite zostavuzadného svetla z výklenku a
vyberte ju. Dbajte, aby izolácia
kábla zostala na mieste.
5. Vytiahnite konektor z držiaku žiaroviek.
6.Otáčaním proti smeru hodinových
ručičiek vyberte držiak žiaroviek a
vymeňte žiarovku tak, že žiarovku mierne vytiahnete alebo zatlačíte
do objímky a otočíte ju proti smeru hodinových ručičiek:
Zadné svetlá ( 1 + 2)
Svetlo ukazovateľa smeru ( 3)
Brzdové svetlo ( 4)

Starostlivosť o vozidlo2577. Pripojte konektor a zatlačte kábeldo objímky. Upevnite súpravu
svetla pomocou poistných kolíkov do výklenku karosérie vozidla a zvnútornej strany batožinového
priestoru dotiahnite plastové
poistné matice. Nasaďte kryt.
Pri montáži zatlačte záslepku na
ľavej strane do gumených
priechodiek, aby držala celou
silou.
Súprava svetiel v zadných
výklopných dverách
1. Otvorte zadné výklopné dvere a
odstráňte záslepky na príslušnej
strane.
2. Odskrutkujte a vyberte skrutky.
3. Vyberte zostavu zadného svetla a
odpojte konektor kabeláže z
držiaku žiarovky.
4. Otáčaním proti smeru hodinových
ručičiek vyberte držiak žiaroviek a vymeňte žiarovku tak, že žiarovku
mierne vytiahnete alebo zatlačíte
do objímky a otočíte ju proti smeru hodinových ručičiek:
Zadné svetlo ( 1)
Zadné svetlo do hmly/cúvacie
svetlo ( 2), v závislosti od strany.
5. Nasaďte zostavu svetla do zadných výklopných dverí a z
vnútornej strany dotiahnite
skrutky. Pripevnite všetky kryty.

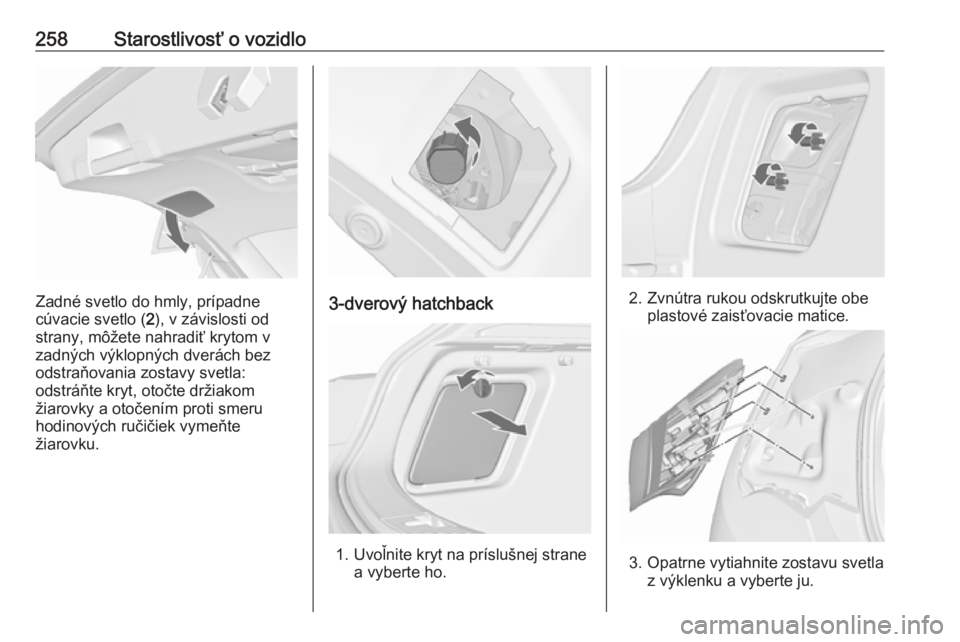

258Starostlivosť o vozidlo
Zadné svetlo do hmly, prípadne
cúvacie svetlo ( 2), v závislosti od
strany, môžete nahradiť krytom v zadných výklopných dverách bez odstraňovania zostavy svetla:
odstráňte kryt, otočte držiakom
žiarovky a otočením proti smeru
hodinových ručičiek vymeňte
žiarovku.3-dverový hatchback
1. Uvoľnite kryt na príslušnej strane a vyberte ho.
2. Zvnútra rukou odskrutkujte obeplastové zaisťovacie matice.
3. Opatrne vytiahnite zostavu svetla z výklenku a vyberte ju.
